MODE D'EMPLOI PVD 6331 N CANDY

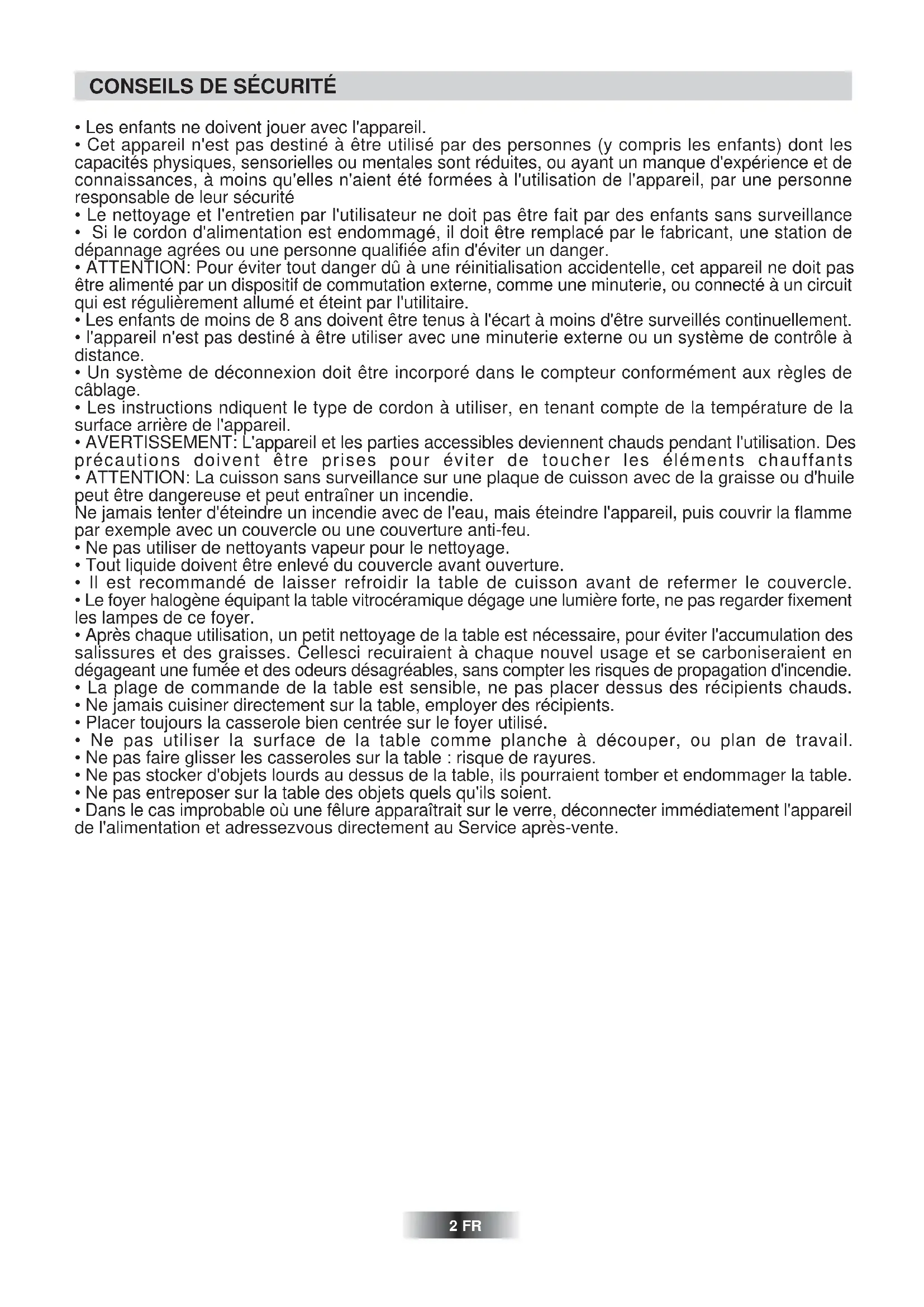

• Les enfants ne doivent jouer avec l'appareil.

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité

• Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, une station de dépannage agrées ou une personne qualifiée afin d'éviter un danger.

• ATTENTION: Pour éviter tout danger dû à une réinitialisation accidentelle, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par l'utilitaire.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuellement.

• l'appareil n'est pas destiné à être utiliser avec une minuterie externe ou un système de contrôle à distance.

• Un système de déconnexion doit être incorporé dans le compteur conformément aux règles de câblage.

• Les instructions ndiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrière de l'appareil.

• AVERTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants

• ATTENTION: La cuisson sans surveillance sur une plaque de cuisson avec de la graisse ou d'huile peut être dangereuse et peut entraîner un incendie. Ne jamais tenter d'éteindre un incendie avec de l'eau, mais éteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.

• Ne pas utiliser de nettoyants vapeur pour le nettoyage.

• Tout liquide doivent être enlevé du couvercle avant ouverture.

• Il est recommandé de laisser refroidir la table de cuisson avant de refermer le couvercle.

• Le foyer halogène équipant la table vitrocéramique dégage une lumière forte, ne pas regarder fixement les lampes de ce foyer.

• Après chaque utilisation, un petit nettoyage de la table est nécessaire, pour éviter l'accumulation des salissures et des graisses. Cellesci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables, sans compter les risques de propagation d'incendie.

• La plage de commande de la table est sensible, ne pas placer dessus des récipients chauds.

• Ne jamais cuisiner directement sur la table, employer des récipients.

• Placer toujours la casserole bien centrée sur le foyer utilisé.

• Ne pas utiliser la surface de la table comme planche à découper, ou plan de travail.

• Ne pas faire glisser les casseroles sur la table : risque de rayures.

• Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table.

• Ne pas entreposer sur la table des objets quels qu'ils soient.

• Dans le cas improbable où une fêlure apparaîtrait sur le verre, déconnecter immédiatement l'appareil de l'alimentation et adressezvous directement au Service après-vente.Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, le constructeur pourra apporter à ses appareil des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation. Cet appareil est conforme aux Directives Européennes 73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et 2004/108/EC, et les modifications successives. 3 FR INSTRUCTIONS GENERALES LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL. Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant installation de la table, le numéro de série de l'appareil en cas d'éventuelle demande d'intervention du service après-vente. Plaque signalétique (située sous le caisson inférieur de la table) Dimensions appareil (l x p) mm. Dimensions d’encastrement (AxB) Alimentation 220-240/380-415 V3N • 50Hz 60 cm 75 cm 595x510 560x490 774x510 PVD 742/1: 560x490 PVD 750/1E: 740x490 PVS PVD PVC PVK 1200 W2300 W1800 W1200 W1200 W1200 W1700 W2100 W1200 W1200 W1800 W1000 +1200 W Puissance totale 6500 W Puissance totale 6200 W Puissance totale 6400 W 1800 W1200 W1200 W2400 W1200 W1200 W1800 W2300 W Puissance totale 6600 W Puissance totale 6500 W PVS 640 PVS 640 R PVS 6411200 W1000 +1200 W1200 W900 +1500 W Puissance totale 7000 W PVS 642PVK 644 PVK 640Hilight1800 WHilight1200 WHilight1050 +900 +750 WHilight1800 WHilight1500 +900 WHilight1100 +600 WHilight1200 WHilight1200 WHilight1800 WHilight1800 WHilight1450 +750 WHilight2300 WHilight1200 WHilight1200 WHilight1800 WHalolight2400 WHilight1200 W HALOLIGHT Hilight1800 WHilight1000 +700 WHilight1500 +900 WHilight1800 WHilight1200 WHilight1450 +750 W Puissance totale 5700 W Puissance totale 6500 W Puissance totale 7000 W Puissance totale 7100 W Puissance totale 7100 W Hilight1450 +750 WHilight1200 WHilight1500 +900 WHilight1800 WPVD 633/1 PVD 640/1-PVC460 C-PVD641 PVD 642/1 PVD 647PVD 644/1 Puissance totale 7600 W Puissance totale 7600 W

PVD 742/1 PVD 750/1 E1200 W

Puissance totale 5500 W PVD 630 C1800 W2500 WAvant de réaliser le raccordement, il est impératif de respecter les consignes citées cicontre,

• l'installation doit est protégée par un fusible appropié, voir tableau, et doit comporter des fils d'une section suffisante pour alimenter normalement l'appareil.

• le câble d'alimentation doit être choisi en fonction des indications du tableau. Pour procéder au raccordement, il faut :

• retourner la table, face verre contre le plan de travail, en prenant soin de protéger le verre

• puis, retirer le capot situé sous les commandes, et fixé par deux vis, à l'avant.

• passer le câble d'alimentation dans le passe- fil du capot et dans le serre-câble.

• dénuder l'extrémité de chaque conducteur du câble d'alimentation sur une longueur de 10 mm, en tenant compte de la longueur nécessaire du câble d'alimentation pour le raccordement de la plaque à bornes.

• La plaque à bornes offre plusieurs possibilités de branchement. Aussi, en fonction de l'installation et à l'aide des barrettes shunts*, fixer les conducteurs comme indiqué sur le tableau, bien serrer les vis.

• Les barrettes shunts, situées sur la borne Terre, permettent d'établir un pont entre deux bornes.

• Ne pas oublier de fixer le fil de Terre vert/jaune sur la borne Terre.

• Revisser le serre-câble.

• Replacer le capot à l'aide des deux vis ne pas oublier les rondelles "éventail". La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes. INSTALLATION

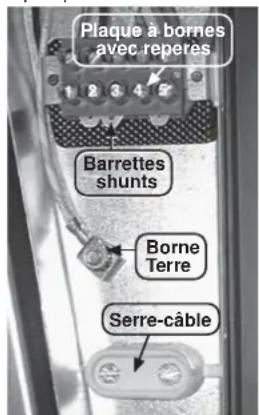

RACCORDEMENT AUX BORNES DE LA PLAQUE

Attention : Prendre toutes les précau- tions nécessaires pour éviter de faire tomber les barrettes shunts dans le trou situé sous la plaque à bornes. ENCASTREMENT Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement. Installation:

• Un joint d'étanchéité est livré avec la table de cuisson. Pour procéder à sa mise en place, - retourner la table, face verre vers le bas, en prenant soin de protéger le verre. - placer le joint tout autour de la table. - veiller particulièrement à le placer correctement afin d'éviter toute infiltration dans le meuble support.

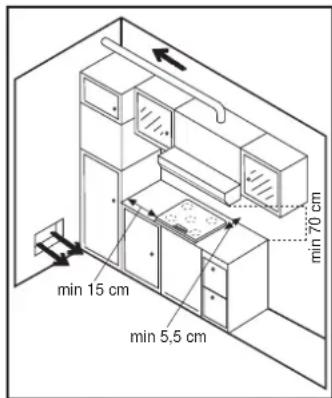

• Prévoir un espace de 5 cm minimum entre l'appareil et les parois verticales avoisinantes.

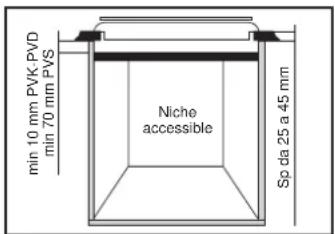

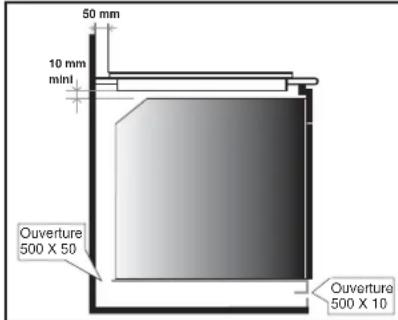

• Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison à 1 cm (7 cm pour PVS) du fond du caisson, pour éviter tous risques de brûlure ou de détérioration. "L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". le constructeur décline toute responsabilité en cas de non respect de cette disposition". Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

• Avant de procéder au raccordement, le technicien doit vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.

• Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire conforme à la norme en vigueur dans le pays d'installation. Si l'appareil comporte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible.

• Modèles PVK La table vitrocéramique est livrée sans câble d'alimentation. Elle est équipée d'une plaque à bornes permettant de choisir le type de raccordement électrique approprié à l'installation.

• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.

• Toute intervention se rapportant au câble d'alimentation doit impérativement être réalisée par le Service après-vente ou une personne de qualification similaire. 4 FR ATTENTION: Au cas où il serait nécessaire de remplacer le cable d’alimentation, assurez vous de respecter les codes-couleur suivants dans le branchement de chacun des fils: BLEU - NEUTRE (N) MARRON - PHASE (L) VERT-JAUNE - TERRE ( )• Raccorder à une prise de courant, pour le choix du fusible se reporter au tableau ci-contre. Il est toutefois possible d'adapter l'appareil pour un raccordement en : . Triphasé 220-240 V3~ . Triphasé 380-415 V2N~ Pour procéder à un nouveau raccordement, il est impératif de respecter les consignes citées ci-dessous.

• Tout d'abord, vérifier que l'installation est protégée par un fusible approprié, voir tableau, et que l'installation comporte des fils d'une section suffisante pour alimenter normalement l'appareil.

• Retourner la table, face verre contre le plan de travail, en prenant soin de protéger le verre. - Ouvrir le capot en suivant les étapes suivantes :

• Dévisser la vis du serre-câble "1",

• repérer les deux languettes situées sur chaque côté,

• placer la lame d'un tournevis à l'avant de chaque languette "2" et "3", enfoncer et presser,

• soulever le capot. - Libérer le câble d'alimentation :

• dévisser les vis de la plaque à bornes qui maintiennent les barrettes shunts et les fils conducteurs du câble d'alimentation.

• Retirer le câble d'alimention. - Opérations à effectuer pour réaliser le nouveau raccordement: - Choisir le câble d'alimentation en fonction des recommandations du tableau. - Passer le câble d'alimentation dans le serre-câble. - Dénuder l'extrémité de chaque conducteur du câble d'alimentation sur une longueur de 10 mm, en tenant compte de la longueur nécessaire du câble d'alimentation pour le raccordement à la plaque à bornes. -Comme il est indiqué sur le tableau, positionner les barrettes shunts que vous aurez récupérées lors de la première opération en respectant les marquages sur la plaque à bornes (les barrettes shunts permettent d'établir un pont entre deux bornes), et fixer les conducteurs. Veiller à l'efficacité du serrage sur les différentes bornes. - Refermer le capot et revisser le serre-câble. SHUNT

• Modèles PVD Elle est livrée avec un câble d'alimentation sans prise permettant le raccordement exclusivement sous une tension de 230V entre phases ou entre phase et neutre:

Le raccordement électrique au réseau, du four et de la table vitrocéramique, se fait par l'intermédiaire du four. Il est donc très important, de suivre scrupuleusement les indications mentionnées sur la notice d'installation du four qui sera à associer au modèle de table vitrocéramique en votre possession. La table PVS possède des caractéristiques bien définies. Pour son fonctionnement, la table doit impérativement être connectée soit à un four soit à un bandeau de commandes adapté. L'association des deux éléments est spécifiée sur une fiche détaillée accompagnant soit le four soit le bandeau des com- mandes. En aucun cas, un autre produit, non listé, ne pourra être associé à la table. Pour procéder au branchement, il vous suffit de relier les connecteurs mâles 1 et 2 de la table avec les connecteurs femelles 3 du four ou du bandeau de commandes.

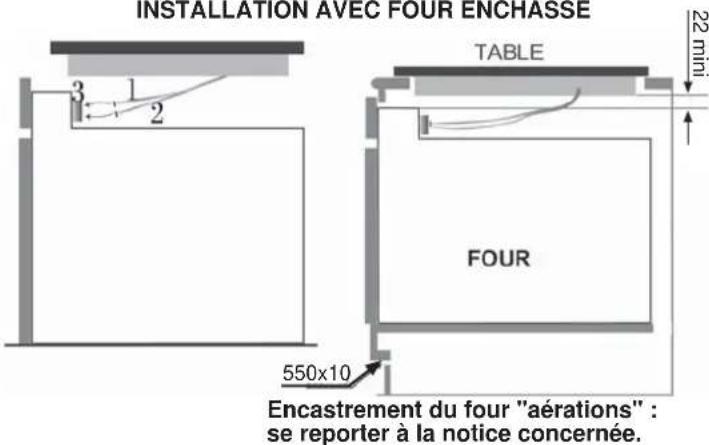

INSTALLATION AVEC FOUR ENCHASSE

L'opération de connection entre la table et le four peut être réalisée avant ou après installation du four. Encastrement du four "aérations" : se reporter à la notice concernée. 550x10 22 mini

• Le foyer hilight : une lame métallique conductrice est répartie uniformément sur toute la surface du foyer. Efficace en trois secondes, il permet la réalisation de cuissons régulières, homogènes, mais également les cuissons soutenues. La table vitrocéramique permet de mieux tirer profit de la chaleur élevée générée par les foyers hilight, accélérant ainsi la cuisson. Les modifications structurelles maintiennent inaltéré les propriétés de résistance du verre aux températures élevées et améliorent la capacité de contrôle de la puissance distribuée. Avec le principe du "Sprinter", on obtient une réduction du temps de cuisson pouvant aller jusqu'à 15% suivant le type de cuisson et les récipients utilisés.

• Le foyer halolight : alliance de l'halogène (1/3) et de l'hilight (2/3). La montée en température de ce foyer est très rapide. Permet de saisir une viande, d'obtenir une rapidité d'ébullition, de réaliser des cuissons violentes demandant une énergie très forte pour un temps très court.

• Le foyer radiant : offre des montées en températures lentes ou rapides, et une très grande stabilité au maintien de la température correspondant à la position choisie. Il est très précis et offre une très bonne répartition de la chaleur.

LE CHOIX DES USTENSILES

• Utiliser des récipients de bonne qualité à fond plat : le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les aliments attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.

• Veiller à ce que le fond des récipients soit sec : lors du remplissage du récipient ou lorsqu'on utilise une casserole sortant du réfrigérateur, par exemple, s'assurer que l'ustensile est bien sec; cette précaution évitera toute salissure sur le plan de cuisson.

• Utiliser des récipients d'un diamètre suffisant pour recouvrir entièrement le foyer : il convient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légèrement plus grand, l'énergie est utilisée de manière optimale. Les informations suivantes vous aideront à choisir les récipients les mieux adaptés pour obtenir de bons résultats. Inox : conseillé. Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou cuivre (transmission de la chaleur et répartition uniforme). Aluminium : fond épais recommandé. Bonne conductivité. Attention : les résidus d'aluminium apparaissent quelquefois sous forme de traces sur la table, mais peuvent être enlevés si ils sont nettoyés rapidement. L'aluminium de faible épaisseur ne doit pas être utilisé. Fonte / Vitrocéramique : déconseillé. Faible performance. Peut rayer la surface. Fond en cuivre : fond épais recommandé. Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaître comme des rayures. Elles peuvent être enlevées si la table est nettoyée rapidement. Cependant, ne pas laisser évaporer l'eau des récipients complètement, le métal surchauffé peut adhérer à la surface. Un récipient en cuivre surchauffé peut laisser des traces qui risque de tacher définitivement la table. Porcelaine / Acier émaillé : bonne performance. Seulement avec fond plat, peu épais et lisse. L'utilisation de récipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :

UTILISATION DE LA TABLE VITROVERAMIQUE

• Un repère situé près de chaque manette permet de distinguer le foyer commandé.

• Pour démarrer vos cuissons, commencer à l'allure forte, et ramener ensuite à une allure intermédaire, nécessaire à la cuisson, en tenant compte de la nature des mets et de leur volume.

• Le voyant de chaleur résiduelle s'affiche dès que la température de surface est supérieure à environ 60°C. Il restera allumé même si le foyer est éteint, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en-dessous de 60°C.

• Pour arrêter un foyer, ramener la manette correspondante sur la position "0".

• Positions : ces quelques exemples vous sont donnés à titre indicatif. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.

• TABLE A MANETTES MODELE “PVK” 1 Très doux Maintien d’un plat chaud, beurre fondu, chocolat... 2 Doux Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat... 3 Lent Légumes secs, denrées surgelées, fruits, ébullition de l’eau... 4 Moyen Cuissons pommes vapeur, légumes frais, pâtes, crêpes,poissons... 5Fort Mijotages plus importants, omelettes, steaks, tripes... 6Vif Steaks, escalopes... Positions Quelques conseils... Positions Qelques conseils

Très doux Doux Lent Moyen Fort Vif Maintien d’un plat chaud, beurre fondu, chocolat Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat Légumes secs, denrées surgelées, fruits, ébullition de l’eau Cuissons pommes vapeurs, légumes frais, pâtes, crêpes, poissons Mijotages plus importants, omelettes, steaks, tripes Steaks, escalopes.... 1-2 3-4 5-6 7-8 9-10 11-12

• TABLE SANS COMMANDES MODELE “PVS”

• Visualiser le repère correspondant au foyer nécessaire à votre cuisson.

• Tourner la manette correspondant au foyer, jusqu'à la position choisie pour la cuisson. Pour démarrer vos cuissons, commencer à l'allure forte, et ramener ensuite à une allure intermédiaire, en tenant compte de la nature du mets et de son volume.

• Le voyant de chaleur résiduelle s'allume dès que la température de surface est supérieure à environ 60°C. Il restera allumé même si le foyer est éteint, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en dessous de 60°C.

• Pour arrêter le fonctionnement de la table, positionner la manette sur "0". Les foyers à extension vous permettront en fonction des dimensions des récipients ou de la quantité des aliments à cuire d'être plus performants, grâce à une partie complémentaire qui peut être soit sous forme ovale, soit concentrique.

• Le foyer ovale : il se compose de deux parties: une ronde, plus une partie complémentaire de forme ovale. La partie ronde se régule en actionnant la manette de 1 à 12. Pour le fonctionnement de la partie ovale, en complément, dont la puissance totale est alors de 2400 W, il faut tourner la manette depuis la position 12 jusqu'à une butée, et choisir une position en ramenant la manette, de 1 à 12.

• Le foyer concentrique : il est composé de deux parties concentriques. La partie centrale se régule en actionnant la manette de 1 à 12. Pour le fonctionnement du foyer extérieur, en complément, la puissance totale est alors de 2200 W, il faut tourner la manette depuis la position 12 jusqu'à une butée, et choisir une position en ramenant la manette, de 1 à 12. 6 FRLe foyer deux zones équipe certains modèles de table. Il peut être en forme concentrique ou extensible. Il s'active dans sa totalité lorsque le foyer correspondant est mis en fonctionnement; la diode du foyer complémentaire s'affiche. Pour désactiver le foyer complémentaire : - Appuyer sur la touche "Fonction complémentaire" . La diode correspondante au foyer complémentaire s'éteint lorsque ce foyer est désactivé. Pour réactiver le foyer complémentaire : - Appuyer sur la touche "Fonction complémentaire" . La diode correspondante au foyer complémentaire s'affiche lorsque ce foyer est activé. Le foyer trois zones équipe un modèle de table. Il s'active dans sa totalité lorsque le foyer est mis en fonctionnement. Les deux diodes du foyer complémentaire sont affichées. Pour désactiver les foyers complémentaires : - Appuyer une fois sur la touche "Fonction complémentaire" . La diode correspondante au foyer extérieur s'éteint lorsque ce foyer est désactivé. - Appuyer deux fois sur la touche "Fonction complémentaire" . La diode correspondante au foyer central s'éteint lorsque ce foyer est désactivé. Pour réactiver les foyers complémentaires, procéder de la même façon que celle citée précedemment avec un ou deux appuis sur la fonction complémentaire, selon besoin.

• INDICATEUR DE CHALEUR RESIDUELLE Le tableau de commande informe l'utilisateur lorsque la température de surface des zones de cuisson dépasse 60°C environ, par l'affichage suivant : . Lorsque la température redescend en dessous de 60°C, l'affichage s'efface. Pour les fins de cuisson, nous conseillons d'éteindre la zone de cuisson et de profiter de la chaleur résiduelle du foyer de cuisson pour terminer la cuisson en douceur. N.B. : après coupure de courant, l'indicateur de chaleur résiduelle disparaît définitivement et ce, même si la température de surface dépasse 60°C.

• FONCTIONNEMENT DU FOYER DEUX ZONES

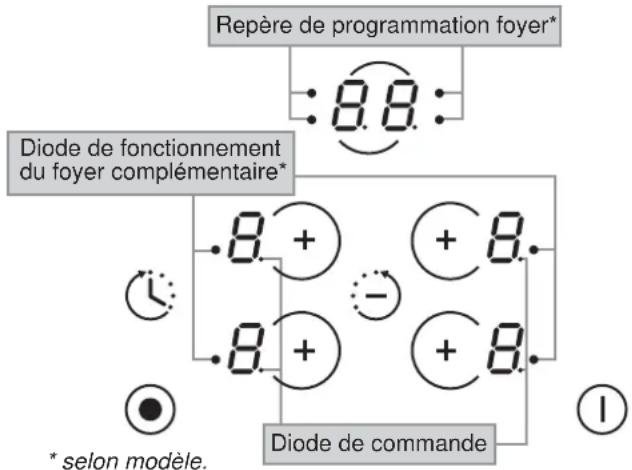

• PRESENTATION DU TABLEAU DE BORD Diode de fonctionnement du foyer complémentaire*

• selon modèle. Diode de commande Repère de programmation foyer*

• Après la mise sous tension de la table, attendre quelques secondes pour activer les commandes électroniques - Presser la touche . La commande électronique de la table est activée. Dans chaque zone d'affichage le niveau de puissance s'affiche et la diode de commande clignote. - Sans intervention dans les 20 secondes, la commande électronique s'éteint et l'opération de mise en route doit être renouvelée.

• TABLE avec COMMANDES SENSITIVES MOD. “PVD” La fonction verrouillage permet d’éviter que des enfants ne mette en route la table. Elle est utile également pour le nettoyage du bandeau des commandes. Pour verrouiller la table : - Appuyer sur la touche Marche/Arrêt . - Appuyer simultanément sur la touche " - " et la touche " + " du foyer avant droit (PVD 633/1 avant gauche), puis reappuyer sur la touche " + " de ce même foyer. L'afficheur indique " L " pour tous les foyers pendant 20 secondes; le bandeau des commandes est verrouillé.

• FONCTIONNEMENT DE LA TOUCHE VERROUILLAGE

• FONCTIONNEMENT DU FOYER TROIS ZONES Chaque foyer de cuisson est programmable pour une durée maximale de 99 minutes. - Mettre en route le foyer désiré en répétant les opérations citées précédemment. La diode de commande près du niveau de puissance doit être affichée, elle indique que le foyer est actif. - Appuyer sur la touche Minuterie Le répère de foyer autour de l'affichage du minuteur rappelle le foyer commandé. - Réappuyer sur la touche "Minuteur" pour choisir une durée en minutes de 0 à 99 minutes ou appuyer sur la touche " - " pour diminuer le temps de 60 minutes à 0. le temps programmé peut être modifié à tout moment en réactivant le foyer et la touche de sélection du minuteur. Une fois le temps écoulé, le foyer de cuisson s'éteint automatiquement et un bip sonore retentit appuyer sur la touche "Minuteur" pour le stopper. Le minuteur peut être utilisé seul comme aide mémoire, une sonnerie retentira à la fin du temps programmé.

• PROGRAMMATION D’UN FOYER DE CUISSON (selon modèle) 7 FR - Presser la touche - ou + pour choisir un niveau de puissance entre 1 et 9. En maintenant la pression sur la touche + ou -, le niveau de puissance augmente ou diminue progressivement. Les exemples suivants sont donnés à titre indicatif. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun. 0 : Arrêt 1: ) 2 : ) ..... Fondre 3 : Maintien de la chaleur 4 : Réchauffage 5 : Décongélation, cuisson à l'étuvée, cuisson à point, cuisson à faible température 6 : Cuisson sans couvercle 7 : Sautés, rissolés de viande et rôtis 8 : Cuissons et rôtis à haute température, saisir 9 : Friture, portée à ébullition de grandes quantités d'eau.......

• ARRET D’UN FOYER DE CUISSON - Presser la touche de sélection du foyer désiré. - Presser la touche - jusqu'à afficher le niveau de puissance . Instantanément le foyer s'éteint, l'indication s'efface après 10 secondes. - Pour un arrêt rapide, appuyer simultanément sur la touche - et +. Le niveau de puissance redescend automatiquement à . Le foyer s'éteint.

• ACTIVATION D’UN FOYER DE CUISSON - Presser la touche de sélection du foyer désiré. Dans la zone d'affichage, la diode de com- mande devient fixe. Elle indique que la zone est active.

• ARRET GENERAL Le fonctionnement des foyers et de la minuterie peut être stoppé à tout moment par une pression sur la touche Marche-Arrêt.ASSISTANCE TECHNIQUE Avant d’appeler le Service d’Assistance Technique Si la table de cuisson ne fonctionne pas, nous vous conseillons de: — vérifier que la fiche soit bien introduite dans la prise de courant; Si la cause du dysfonctionnement n’est pas trouvée: — éteindre l’appareil ne pas y toucher et appeler le Service d’Assistance Technique. Veillez à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d’achat de la table de cuisson. NOTA : - Eviter d'employer une éponge trop humide. - Ne jamais utiliser un outil en acier tel que couteau ou tournevis. - L'utilisation du grattoir avec lame de rasoir ne peut endommager la surface si un angle de 30°est respectée. - Ne pas laisser le racloir avec lame de rasoir à la portée des enfants. - Ne pas utiliser de produits abrasifs ou de poudres récurantes.

• Le cadre de la table, selon modèle : Pour nettoyer sans endommager le cadre de votre table, le laver avec du savon et de l'eau, rincer, puis sécher avec un chiffon doux. 30° Maxi LA TABLE VITROCERAMIQUE:

• Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement complet de cette dernière.

• Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouverez facilement dans le commerce.

• Eviter les débordements, les salissures qui tombent sur le plan de cuisson se carbonisent rapidement et sont donc plus difficiles à nettoyer.

• Il est recommandé de tenir à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre. ENTRETIEN : - disposer quelques gouttes d'un produit nettoyant spécifique pour la surface vitrocéramique. - frotter, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essuie-tout légèrement humide. - essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette. Si après cet entretien courant des taches persistent : - disposer à nouveau quelques gouttes d'un produit spécifique. - gratter à l'aide d'un grattoir en respectant un angle de 30° par rapport à la table jusqu'à disparition des taches récalcitrantes. - essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à ce que la surface soit nette. - répèter l'opération si nécessaire. CONSEILS : Un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure. S'assurer que la surface soit propre avant de réutiliser la table. Pour enlever les traces d'eau et de calcaire, utiliser quelques gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer. Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseillé de les soulever pour les déplacer. ENTRETIEN Position

cuisson Puissance libérée

Durée d'accélération de chauffe (minutes) Durée de fonctionnement maxi avant coupure automatique* 0 : 0 % : 0 : 0 H 1 : 3 % : 1 : 6 H 2 : 6 % : 3 : 6 H 3:11 % :5 :5 H 4 : 16 % : 6,5 : 5 H 5 : 19 % : 8,5 : 4 H 6 : 32 % : 2,5 : 1,5 H 7 : 45 % : 3,5 : 1,5 H 8 : 65 % : 4,5 : 1,5 H 9 : 100 % : 0 : 1,5 H Ex. Foyer de 1800 W à la position 6 = puissance libérée 32 % de 1800 W lorsque la fonction "Accélérateur de chauffe" est activée, le foyer fournit une puissance de 1800 W pendant 2,5 minutes, et régule à 576 W après ce laps de temps.

• Les foyers se coupent automatiquement si on les laisse trop longtemps fonctionner. La coupure dépend du niveau de puissance utilisé. Pour désactiver l'accélérateur de chauffe : - Mettre en route le foyer souhaité, appuyer sur la touche " - " pour revenir à une position de chauffe normale, réduire à la position souhaitée ou à la position " 0 " pour arrêter le foyer.

• FONCTIONNEMENT DE L’ACCELERATEUR DE CHAUFFE Les foyers de cuisson équipant la table sont équipés d'un accélérateur de chauffe qui permet d'obtenir une montée en température plus rapide des zones de cuisson: Pour activer l'accélérateur de chauffe : - Appuyer sur la touche Marche/Arrêt . - Mettre en route le foyer souhaité, appuyer sur la touche "+" jusqu'à la position 9, relâcher brièvement la pression et réappuyer sur la touche "+", l'afficheur indique en alternance " A "accélérateur de chauffe" et " 9 " niveau de puissance. - Réduire si besoin à la position de chauffe souhaitée, l'afficheur indique en alternance " A "accélérateur de chauffe" et la nouvelle position de chauffe. Pour déverrouiller la table : - Appuyer sur la touche Marche/Arrêt . L'afficheur indique " L" pour tous les foyers. - Appuyer simultanément sur la touche " - " et la touche " + " du foyer avant droit (PVD 633/1 avant gauche), puis reappuyer sur la touche " - " de ce même foyer. Le bandeau des commandes est déverrouillée.

8 FRPROBLEMES ET SOLUTIONS

Les foyers ne maintiennent pas les petits bouillons ou friture peu vive.

• N'utiliser que des récipients à fond plat. Si une lumière est visible entre le récipient et la table, le foyer ne transmet pas la chaleur correctement.

• Le fond du récipient doit recouvrir entièrement le diamètre du foyer choisi. Cuissons trop lentes.

• Utilisation de récipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourd et d'un diamètre au moins égal au foyer. Petites rayures ou éraflures sur la surface vitrée de la table.

• Une mauvaise méthode de nettoyage, ou des récipients avec fond rugueux sont utilisés, des particules tels que grains de sable, ou sel se trouvent entre la table et le fond du récipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des récipients sont propres avant utilisation et n'utiliser que des récipients avec fond lisse. Les rayures peuvent être atténuées seulement si un bon nettoyage est réalisé. Marques de métal.

• Ne pas faire glisser des récipients en aluminium sur la table. Se reporter aux recommandations d'entretien.

• Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'une lame de rasoir et suivre le chapitre "ENTRETIEN". Taches sombres.

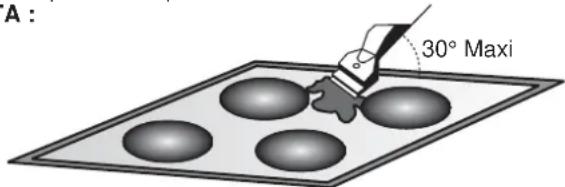

• Utiliser une lame de rasoir et suivre le chapitre "ENTRETIEN". Surfaces claires sur la table.

• Marques provenant de récipient en aluminium ou cuivre, mais aussi de dépôts de minéraux, de l'eau ou des aliments ; ils peuvent être enlevés avec de la crème nettoyante. Caramélisation ou plastique fondu sur la table.

• Se reporter au chapite "ENTRETIEN". La table ne fonctionne pas.

• Les barrettes shunts ne sont pas positionnées correctement sur la plaque à bornes. Faire vérifier que le raccordement est effectué conformément aux recommandations.

• Sur la table vitroceramique avec touches sensitives: un gros débordement ou objet recouvre au moins 2 touches, pendant 10 secondes au minimum. Nettoyer le débordement ou retirer l'objet.

• Le tableau de bord est verrouillé. Procéder au deverrouillage. La table ne se coupe pas.

• Le tableau de bord est verrouillé. Procéder au verrouillage. La table s'arrête automatiquement

• Un débordement recouvre pendant plus de 10 secondes au moins 2 touches, la table se met en sécurité, et un bip sonore fonctionne tant que les touches sont recouvertes. Nettoyer le débordement ou retirer l'objet.

• Les foyers s'arrêtent automatiquement si on les laisse fonctionner pendant une période assez longue. Fréquence de fonctionnement arrêt/marche sur foyers

• Les cycles coupure-fonctionnement varient en fonction du niveau de puissance demandé : - niveau faible : temps de fonctionnement court, - niveau élevé : temps de fonctionnement long. Affichage "H", indicateur de chaleur résiduelle, clignote.

• La température électronique est trop élevée. Un technicien doit procéder à la vérification de l'encastrement en respectant les recommandations. Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit. 9 FR10 GB SAFETY INSTRUCTIONS
