GEBRUIKSAANWIJZING PVD 6331 N CANDY

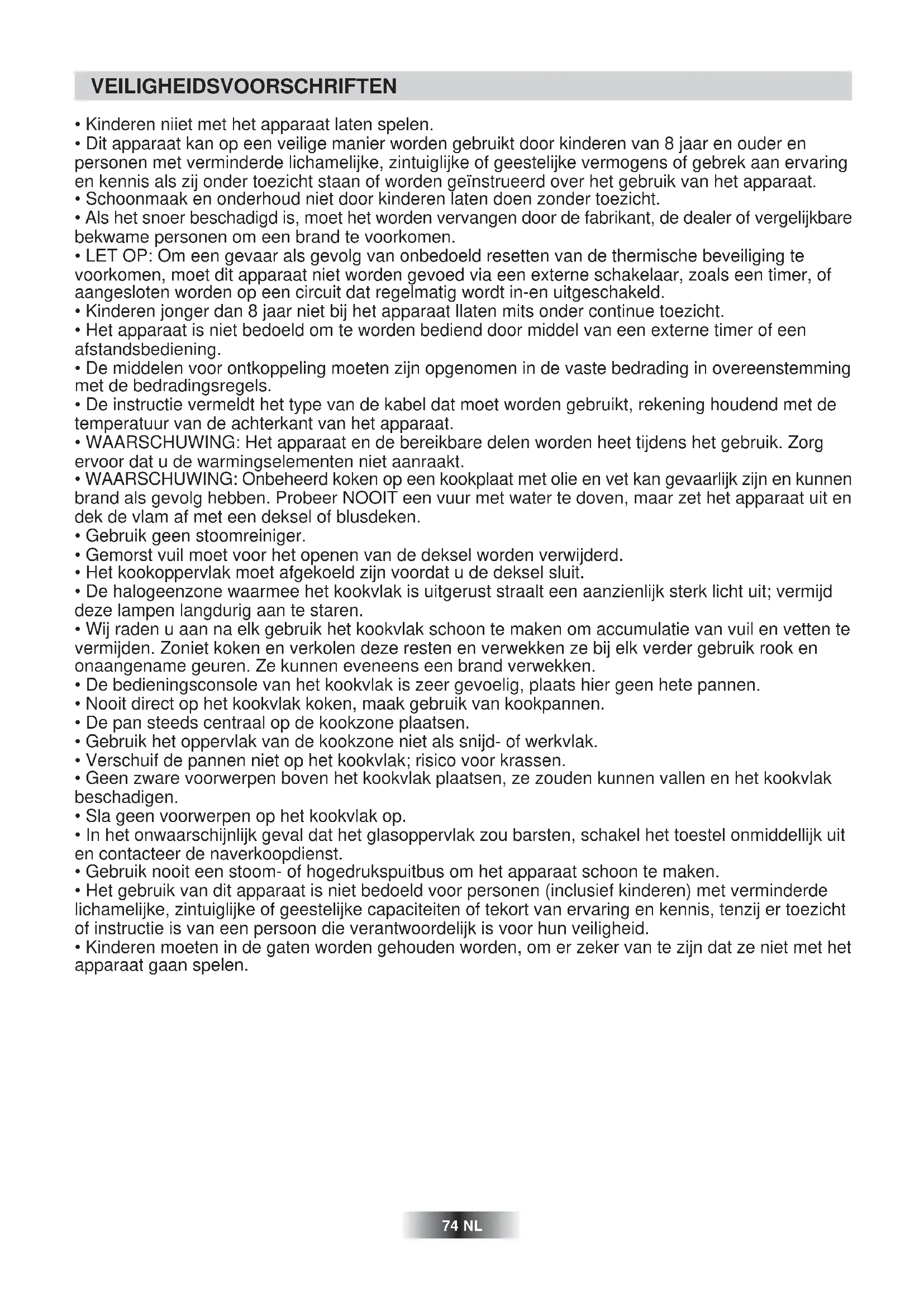

• Kinderen niiet met het apparaat laten spelen.

• Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

• Schoonmaak en onderhoud niet door kinderen laten doen zonder toezicht.

• Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, de dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• LET OP: Om een gevaar als gevolg van onbedoeld resetten van de thermische beveiliging te voorkomen, moet dit apparaat niet worden gevoed via een externe schakelaar, zoals een timer, of aangesloten worden op een circuit dat regelmatig wordt in-en uitgeschakeld.

• Kinderen jonger dan 8 jaar niet bij het apparaat llaten mits onder continue toezicht.

• Het apparaat is niet bedoeld om te worden bediend door middel van een externe timer of een afstandsbediening.

• De middelen voor ontkoppeling moeten zijn opgenomen in de vaste bedrading in overeenstemming met de bedradingsregels.

• De instructie vermeldt het type van de kabel dat moet worden gebruikt, rekening houdend met de temperatuur van de achterkant van het apparaat.

• WAARSCHUWING: Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de warmingselementen niet aanraakt.

• WAARSCHUWING: Onbeheerd koken op een kookplaat met olie en vet kan gevaarlijk zijn en kunnen brand als gevolg hebben. Probeer NOOIT een vuur met water te doven, maar zet het apparaat uit en dek de vlam af met een deksel of blusdeken.

• Gebruik geen stoomreiniger.

• Gemorst vuil moet voor het openen van de deksel worden verwijderd.

• Het kookoppervlak moet afgekoeld zijn voordat u de deksel sluit.

• De halogeenzone waarmee het kookvlak is uitgerust straalt een aanzienlijk sterk licht uit; vermijd deze lampen langdurig aan te staren.

• Wij raden u aan na elk gebruik het kookvlak schoon te maken om accumulatie van vuil en vetten te vermijden. Zoniet koken en verkolen deze resten en verwekken ze bij elk verder gebruik rook en onaangename geuren. Ze kunnen eveneens een brand verwekken.

• De bedieningsconsole van het kookvlak is zeer gevoelig, plaats hier geen hete pannen.

• Nooit direct op het kookvlak koken, maak gebruik van kookpannen.

• De pan steeds centraal op de kookzone plaatsen.

• Gebruik het oppervlak van de kookzone niet als snijd- of werkvlak.

• Verschuif de pannen niet op het kookvlak; risico voor krassen.

• Geen zware voorwerpen boven het kookvlak plaatsen, ze zouden kunnen vallen en het kookvlak beschadigen.

• Sla geen voorwerpen op het kookvlak op.

• In het onwaarschijnlijk geval dat het glasoppervlak zou barsten, schakel het toestel onmiddellijk uit en contacteer de naverkoopdienst.

• Gebruik nooit een stoom- of hogedrukspuitbus om het apparaat schoon te maken.

• Het gebruik van dit apparaat is niet bedoeld voor personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of tekort van ervaring en kennis, tenzij er toezicht of instructie is van een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen moeten in de gaten worden gehouden worden, om er zeker van te zijn dat ze niet met het apparaat gaan spelen.ALGEMENE AANWIJZINGEN

LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING TENEINDE

UW KOOKVLAK OPTIMAAL TE KUNNEN BENUTTEN. Wij raden u aan deze installatie- en gebruiksaanwijzing te bewaren voor toekomstige raadpleging, en vooraleer het kookvlak in te bouwen, hieronder het serienummer van het kookvlak te noteren voor een eventuele tussenkomst van onze naverkoopdienst. Identificatieplaatje (aan de onderkant van het kookvlak) Productcode : .................. Serienummer : ................. Wij werken voortdurend aan de verbetering van onze producten. Daarom kan de apparatuur zijn aangepast met de nieuwste technische verbeteringen. Inductiekookplaten voldoen aan de Europese Richtlijnen 73/23/CEE en 89/336/CEE, vervangen door 2006/95/EC en 2004/108/EC en daaropvolgende wijzigingen. Afmeting (l x p) mm. Inbouwruimte (AxB) (AxB) Spanning / frequentie 220-240/380-415 V3N • 50Hz 60 cm 75 cm 595x510 560x490 774x510 PVD 742/1: 560x490 PVD 750/1E: 740x490 PVS PVD PVC PVK 1200 W2300 W1800 W1200 W1200 W1200 W1700 W2100 W1200 W1200 W1800 W1000 +1200 W1200 W1000 +1200 W1200 W900 +1500 W Vermogen elektrische 6500 W Vermogen elektrische 6200 W Vermogen elektrische 6400 W Vermogen elektrische 7000 W 1800 W1200 W1200 W2400 W1200 W1200 W1800 W2300 W Vermogen elektrische 6600 W Vermogen elektrische 6500 W PVS 640 PVS 640 R PVS 641 PVS 642PVK 644 PVK 640Hilight1800 WHilight1200 WHilight1050 +900 +750 WHilight1800 WHilight1500 +900 WHilight1100 +600 WHilight1200 WHilight1200 WHilight1800 WHilight1800 WHilight1450 +750 WHilight2300 WHilight1200 WHilight1200 WHilight1800 WHalolight2400 WHilight1200 W HALOLIGHT Hilight1800 WHilight1000 +700 WHilight1500 +900 WHilight1800 WHilight1200 WHilight1450 +750 W Vermogen elektrische 5700 W Vermogen elektrische 6500 W Vermogen elektrische 7000 W Vermogen elektrische 7100 W Vermogen elektrische 7100 W Hilight1450 +750 WHilight1200 WHilight1500 +900 WHilight1800 WPVD 633/1 PVD 640/1-PVC460 C-PVD641 PVD 642/1 PVD 647PVD 644/1 Vermogen elektrische 7600 W Vermogen elektrische 7600 W

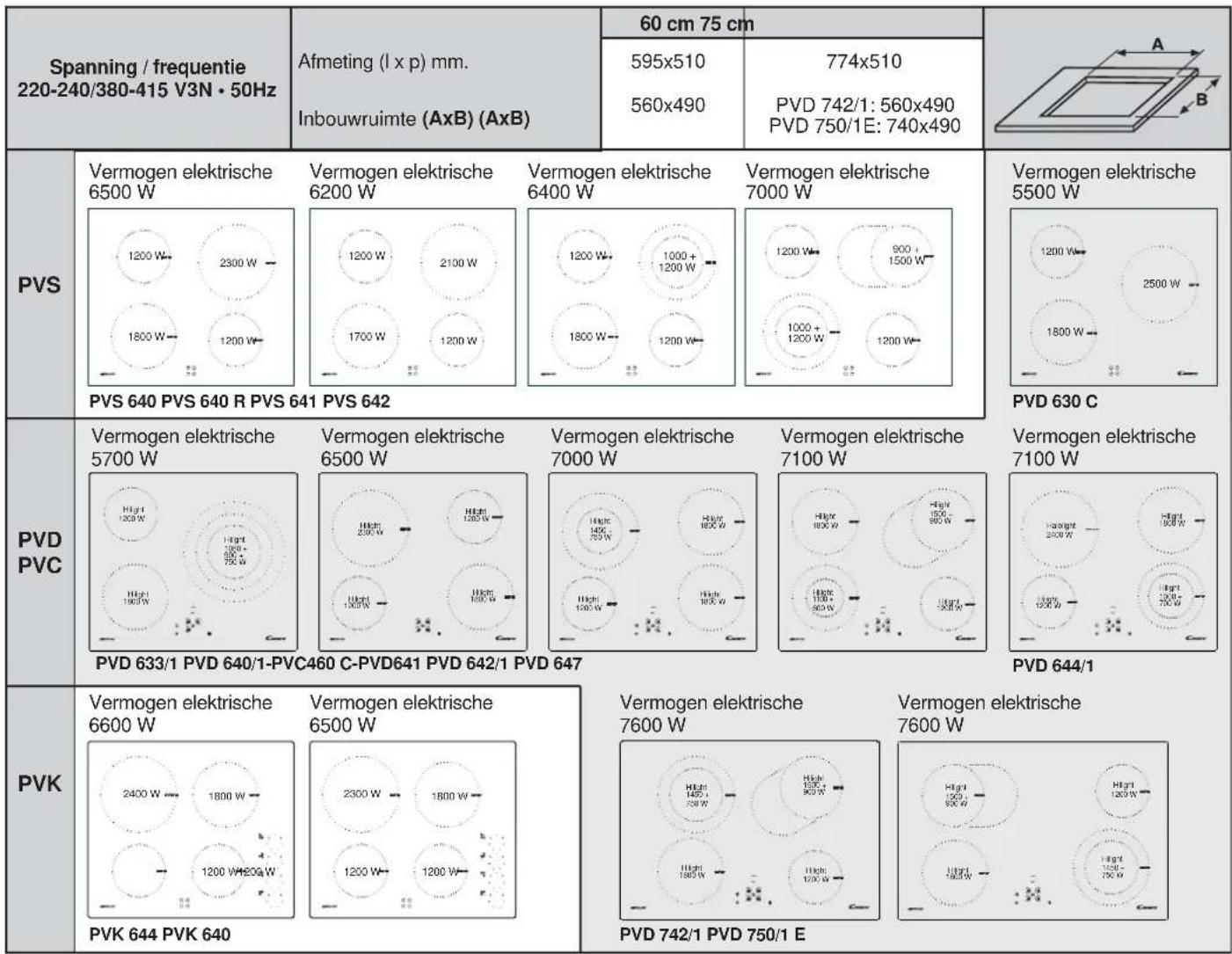

PVD 742/1 PVD 750/1 E1200 W

Vermogen elektrische 5500 W

75 NLOm het apparaat aan te sluiten, moeten de hieronder vermelde instructies absoluut worden nagevolgd. . De installatie moet door een aangepaste smeltveiligheid beschermd worden, zie tabel, en de diameter van de bedrading moet voldoende zijn om het apparaat op een normale wijze te voeden. . Kies de gepaste stroomvoorzieningkabel in functie van de aanbevelingen op de tabel. Om het kookvlak aan te sluiten:

• bescherm zorgvuldig het glasoppervlak en keer het kookvlak om, met het glasoppervlak naar onder.

• Verwijder de kap onder de bedieningen, die vooraan met twee schroeven is bevestigd.

• Installeer de stroomverzorgingskabel doorheen de draaddoorvoering van de kap in de kabelklem.

• Maak de uiteinden van elke geleider van de stroomver-zorgingskabel op een lengte van 10 mm bloot, rekening houdend met de nodige lengte van de stroomverzorgingskabel voor de aansluiting aan het klembord.

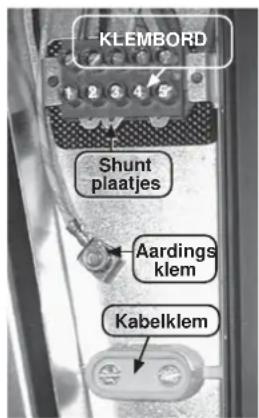

• Het klembord biedt verschillende aansluit-mogelijkheden.

• Verbind eveneens de geleiders met shuntplaatjes in functie van de installatie zoals aangeduid op de tabel, en vergeet niet de groen/gele aardingsdraad aan de aardingsklem te bevestigen.

• Het shuntstaafje, dat aan de aarding is bevestigd, laat toe twee klemmen te verbinden.

• Schroef de kabelklem vast.

• Bevestig de kap met de 2, bevestigingsschroeven en de waaierrondsels. Het installeren van een huishoudelijk apparaat kan ingewikkeld zijn en moet correct worden uitgevoerd om te voorkomen dat de veiligheid van de consument ernstig in gevaar komt. Daarom moet dit worden uitgevoerd door een vakkundig en gekwalificeerd persoon en moet de installatie worden uitgevoerd volgens de geldende technische voorschriften. In het geval dit advies wordt genegeerd en de installatie door een niet-gekwalificeerd persoon wordt uitgevoerd, wijst de fabrikant alle verantwoordelijkheid voor ieder mogelijk technisch falen van het product af, of dat nu wel of niet resulteert in schade aan goederen of in verwondingen bij personen. INSTALLATIE AANSLUITINGEN AAN HET KLEMBORD: Opgepast: Neem alle nodige voorzorgen om te beletten dat de shuntplaatjes in de opening onderaan het klembord vallen. INBOUW Het meubel of de tafel waarin het kookvlak wordt geïntegreerd alsook de eventueel aangrenzende meubelwanden moeten vervaardigd zijn uit een temperatuurbestendig materiaal. Het is dan ook vereist dat de bekleding die het meubel of de tafel afdekt wordt bevestigd door een temperatuurbestendige lijm om te voorkomen dat deze loskomt. Installatie:

• Het kookvlak wordt geleverd met een dichtingstrip. Voor de plaatsing van deze strip, - bescherm zorgvuldig het glasoppervlak en keer het kookvlak om, met het glasoppervlak naar onder. - plaats de afdichtstrip rondom het kookvlak. - installeer deze heel zorgvuldig teneinde alle infiltratie in het

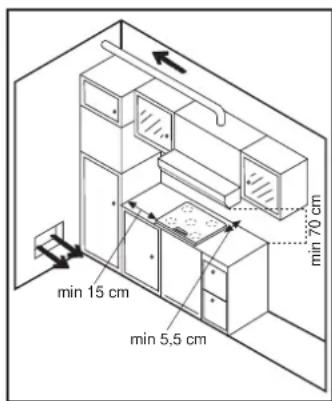

• Voorzie een ruimte van minstens 5 cm tussen het kookvlak en de aangrenzende wanden.

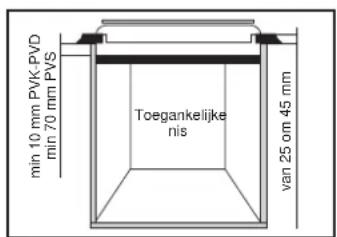

• Indien de onderkant van het kookvlakframe zich dichtbij een zone bevindt die normaal toegankelijk is bij het opbergen of andere werkzaamheden, plaats een scheidingswand op 1 cm (7cm voor PVS) onder de kookvlakbodem om alle risico’s voor brandwonden of beschadiging te vermijden. De installatie voor het apparaat moet worden uitgevoerd in overeenstemming met de geldende normen in het land van installatie. De fabrikant groep wijst alle verantwoordelijkheid af in geval deze schikking niet wordt nageleefd. LET OP : Voordat u begint met de electrische aansluiting controleer goed of de installatie gerandaard is en of er geen schade is. De fabrikant kan niet verantwoordelijk worden gesteld voor ongelukken die ontstaan door het aansluiten van haar apparatuur op niet geaarde stopcontacten. Opgelet :

• Vooraleer het apparaat aan te sluiten, controleer de voedin- gsspanning op de teller, de instelling van de stroomverbreker, het kaliber van de smeltveiligheid en de aardleidingcontinuïteit van de installatie.

• De elektriciteitsvoorziening moet gebeuren via een stopcontact met aardleiding of via een omnipolaire breukvoorziening met een contactopening van minstens 3 mm. Indien het kookvlak is voorzien van een stekker, moet het stopcontact op een toegankelijke plaats worden aangebracht. ELEKTRISCHE AANSLUITING KLEMBORDShuntplaatjesAardings klem Kabelklem
• KOOKPLAAT PVK Het kookvlak wordt zonder aansluitsnoer geleverd. Het is voorzien van een klembord dat toelaat de geschikte aansluiting van de elektrische installatie te kiezen.

• De groen/gele beveiligingsdraad moet verbonden worden aan aardingklemmen van het apparaat enerzijds en van de installatie anderzijds.

• Onze verantwoordelijkheid dekt geen enkel incident of eventuele gevolgen hiervan die kunnen voorkomen bij het gebruik van een apparaat zonder aardingleiding of waarvan de aardingleiding defect is. LET OP: Mocht het nodig zijn dat het aansluitsnoer vervangen moet worden, verbind de draden dan volgens onderstaande kleur/codes (wij raden aan dit door een erkende installateur te laten doen): BLAUW - NEUTRAAL (N) BRUIN - FASE (L) GEEL/GROEN - AARDE ( ) min 10 mm PVK-PVDmin 70 mm PVSvan 25 om 45 mmToegankelijke nis min 70 cmmin 15 cmmin 5,5 cm10 mm mini 50 mm Afdichtstrip Kookvlakframe Het is verboden een nietgen- ventileerde oven onder het werkbald in te bouwen. Uitsparing 500 X 50 Uitsparing 500 X 10 Enkelfasig 220-240V~ Tweefasig 220-240V2~ Tweefasig 380-415V2N~ Driefasig 220-240V3~ Driefasig 380-415V3N~ 20 A 20 A 20 A 20 A 16 A Smeltveiligheid 3 G 2,5 mm

PH Fase shunter 1-2 shunter 2-3 N Neutraal shunter 4-5 T Aarding Aansluiting aan klembord Shunter: verbinden met shuntplaatje PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N PH Fase shunter 1-2 shunter 2-3 PH Fase shunter 4-5 T Aarding PH Fase PH Fase shunter 2-3 N Neutraal shunter 4-5 T Aarding PH Fase shunter 1-2 PH Fase shunter 3-4 PH Phase 5 T Aarding PH Fase PH Fase PH Fase N Neutraal shunter 4-5 T Aarding HO5RR-F of HO5VV-F of HO5V2V2-F 76 NL• Om verder te kunnen met de nieuwe aansluiting moet u de instructies volgen. . Zorg dat u voordat gaat aansluiten dat u de juiste zekering gebruikt (zie tabel) en de draden lang genoeg zijn om normaal te monteren. . Draai de kookplaat om, glaszijde naar het werkblad, zorg dat u het glas goed beschermt.

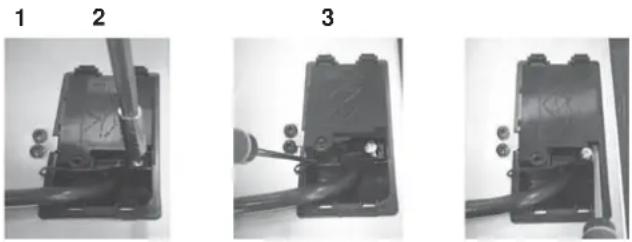

• Open de deksel als volgt :

• Zoek de twee lipjes aan de zijkant.

• Steek de punt van de schroevendraaier voor beide lipjes "2"en "3" duw en druk, open de deksel.

• Stroomdraad losmaken. Verwijder de schroeven en zorg dat de overbrugging (shunts) en geleiders van de kabel op hun plaats blijven. Trek de kabel eruit.

• De nieuwe aansluiting maken gaat als volgt. Kies de voedingskabel volgens de tabel. Strip het einde van elke voedingskabel (10 mm) Bevestig deze in de klem met behulp van de overbruggingen (shunts) let goed op de wat er is aangegeven in de tabel. Plaats de deksel er weer op. Draai de schroeven vast. Attentie: Zorg dat de schroeven goed vast zitten!! shunt plaatjes

• KOOKPLAAT PVD De kookplaat is voorzien van een voedingskabel welke alleen aangesloten kan worden op 220-240 V tussen fases of fase en neutraal.

• Aansluiten, voor de juiste zekering moet u de tabel hanteren. Het is mogelijk om de kookplaat aan te sluiten op: Driefasing 220-240 V3~ Driefasing 380-415 V2N~ KOOKPLAAT ZONDER

BEDIENINGSKNOPPEN - PVS -

De verbinding met de elektriciteit van de oven en de keramische kookplaat zal via de ovenaansluiting moeten worden gemaakt. Het is hierdoor belangrijk de instructies goed op te volgen die in de gebruiksaanwijzing boekje staan. In alle gevallen moet de installatie verbonden worden met bestaande of standaard aansluitingen, en op een goede manier geïnstalleerd worden. De vermelde vitroplaat zonder bedieningsknoppen heeft heel specifieke eigenschappen. Ten einde goed te kunnen werken moet de kookplaat aangesloten worden of op een welbepaalde oven of op een welbepaald bedieningsbord. Een gedetailleerde omschrijving , die bij de oven of het bedieningsbord meegeleverd wordt , duidt de juiste combinaties aan.Geen enkel ander produkt , dat niet vermeld staat op deze omschrijving, mag op de kookplaat aangeloten worden. Om een aansluiting te maken is het alleen nodig om de mannelijke stekker 1 en 2 van de kookplaat te verbinden met de vrouwelijke stekkers 3 van de oven of met het bedieningspaneel.

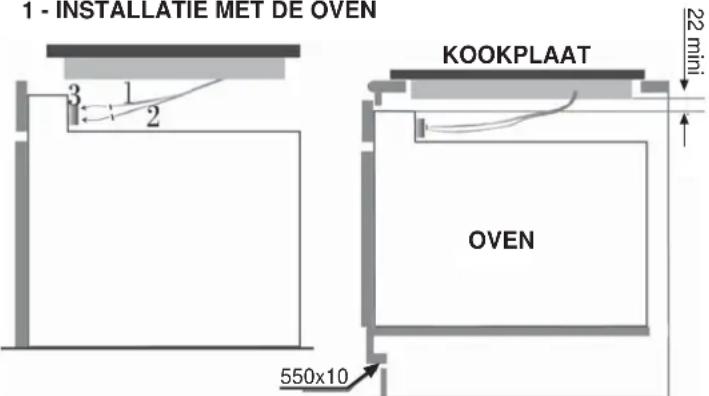

1 - INSTALLATIE MET DE OVEN

Deze aansluiting kan worden gemaakt zowel voor- als nadat de oven op de juiste plaats is gezet. Inbouw van de geventileerde oven: raadpleeg de betreffende handleiding. 22 mini550x10 OVEN KOOKPLAAT SmeltveiligheidPVD 633/1 PVD 642/1 PVD 742/1 PVD 640/1PVD 644/1PVD750/1EPVC 460 CPVD 647PVD 750 PVD 64125 A 25 A 25 A 20 AHO5V2V2F3x2,53x2,5 3x2,5 3x2,525 A 20 A 25 A 20 AHO5V2V2F4x2,54x2,5 4x2,5 4x2,516 A 20 A 20 A 16 AHO5V2V2F4x1,54x2,5 4x2,5 4x1,5SmeltveiligheidSmeltveiligheid Dikte Dikte Dikte PVD 630 C 77 NL Ph = Fase N = Neutraal T = AardingEnkelfasing 220-240 V~Tweefasing 220-240 V2~Driefasing 220-240 V3~ Driefasing 380-415 V2N~Enkelfasing 220-240 V~ of Tweefasing 220-240 V2~Driefasing 220 - 240 V3~Driefasing 380 - 415 V2N~PRESENTATIE - DE ZONES

• Highlightzone: Werkt binnen 3 seconden en is geschikt voor rustig, homogeen en langdurig koken. De keramische kookplaat heeft voordeel door de grotere warmte afgifte, voortgebracht door de Hightligt kookzones, waardoor het kookproces versnelt. De modificatie van de kookplaat heeft geen invloed gehad hitte bestendigheid van het glas, maar heeft wel de veiligheid verbeterd. Met de "sprinter" optie kan er een kooktijd verkorting gehaald worden tot wel 15%, afhankelijk van de manier van koken en de gebruikte pannen.

• Radiant kookzone : het biedt de mogelijkheid tot snelle of langzame stijging van de temperatuur en een grote stabiliteit in het behouden van de benodigde temperatuur. Het heeft grote precisie en biedt een zeer goede warmteverdeling.

• De Halolight kookzone : Combinatie van halogeen (1/3) en highlight (2/3). De temperatuursteiging van deze kookzone is zeer snel. Zorgt voor aanbraden van vlees, een snelle opborreling, krachtig koken dat in een zeer korte tijd veel energie vergt.

GEBRUIK VAN HET VITROKERAMISCH KOOKVLAK

• Bepaal het teken dat overeenkomt met de kookzone die u nodig heeft.

• Aanbevolen wordt de hitte op zijn hoogst in te stellen tot de zone goed warm is geworden en vervolgens lager te zetten naar de gewenste kookinstelling.

• Iedere zone is verbonden met een op de kookplaat geplaatste resthitte indicator. Deze licht op als de temperatuur van de hittezone de 60° C en hoger bereikt. Hij zal aan blijven, zelfs als de unit is uitgezet, tot het oppervlak afgekoeld is.

• Draai, om een hittezone uit te zetten, de corresponderende bedieningsknop naar de stand "O".

• Standen: de onderstaande voorbeelden zijn bedoeld als een leidraad. Wanneer u vertrouwd begint te raken met het gebruik van uw kookplaat, kunt u gaan uitvinden welke instellingen u het beste bevallen.

• Zoek het teken dat correspondeert met de te gebruiken kookzone.

• Draai de knop tot de gewenste hoogte. Het is aan te bevelen om de kookzone op de hoogste stand te zetten tot het voedsel op de gewenste temperatuur is en verlaag de stand zodat deze temperatuur blijft.

• Het warmte-indicatie lampje brandt wanneer de temperatuur van de kookzone 60°C of hoger is. Dit lampje blijft branden, ook wanneer de zone is uitgeschakeld. Het lampje gaat uit wanneer de temperatuur weer onder de 60°C komt. Waarschuwing : De uit te breiden kookzone, zowel de extra cirkel als de ovalen zone kan alleen gebruikt worden wanneer de pan of schaal de gehele zone bedekt.

• De ovalen kookzone combineert twee kookzones, één ronde en één die van de ronde vorm een ovalen vorm maakt. Kies stand 1 - 12 om de ronde kookzone in werking te stellen. Om het ovalen gedeelte in werking te stellen, zet de stand op de twaalfde positie tot stop, en kies een nieuwe positie (1 - 12) voor de gehele zone. Om de kookzone uit de schakelen zet de stand op 0.

• De kookzone met de uitgebreide warmte cirkel. De binnenste cirkel kan geactiveerd worden door positie 1 - 12 te kiezen. De buitenste ring wordt in werking gesteld door stand 12 tot maximale energie van 2200W te kiezen, hierna kunt u positie 1 - 12 kiezen voor de gehele kookzone.

SELECTIE VAN KOOKGERIEF

• Gebruik kwaliteitspannen met een vlakke bodem: de volmaakt vlakke bodem vermijdt verhittingspunten waarop het voedsel kan aanbranden en de dikte van het metaal verschaft een perfecte warmteverdeling.

• Controleer of de panbodem droog is: bij het vullen van de pan of bij gebruik van bijvoorbeeld een pan uit de koelkast, controleer of deze volledig droog is; deze voorzorg vermijdt de vervuiling van het kookvlak.

• Gebruik pannen met een doormeter die de kookzone volledig dekt: zorg ervoor dat de panbodem minstens even groot is als de kookzone. Indien de bodem lichtjes groter is, wordt de energie optimaal gebruikt. ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ De volgende informatie zal u helpen bij het selecteren van de best aangepaste pannen voor het bekomen van optimale kookresultaten. Roestvrij staal: aanbevolen. Best met “Sandwich” bodem. De “Sandwich” bodem combineert de kwaliteiten van roestvrij staal (uitzicht, duurzaamheid en stabiliteit) met de voordelen van aluminium of koper (warmteoverdracht en gelijkmatige warmteverdeling). Aluminium: dikwandige bodem aangeraden. Goede warmtegeleiding. Aluminiumrestjes laten soms sporen op het kookvlak, maar kunnen bij snelle ingreep makkelijk verwijderd worden. Vermijd dunwandige aluminiumplaat. Gietijzer / vitrokeramiek: afgeraden. Zwakke prestaties. Kan het glasoppervlak krassen. Koperen bodem: dikwandige bodem aangeraden. Goede prestaties, maar koper kan sporen nalaten met het uitzicht van krassen. Deze kunnen verwijderd worden door een spoedige reiniging van het kookvlak. Let erop het water in de pan niet volledig te laten verdampen, daar het verhitte metaal aan het oppervlak kan blijven plakken. Een verhitte koperen pan kan op het kookvlak definitieve sporen nalaten. Porselein / geëmailleerd staal: goede prestaties. Uitsluitend met vlakke bodem, dunwandige en gladde bodem. Het gebruik van kwaliteitspannen is onontbeerlijk voor het bekomen van goede kookresultaten 78 NLBepaalde tafelmodellen zijn uitgerust met een kookvlak met twee zones. Deze kan concentrisch of uitgebreid van vorm zijn. Deze wordt helemaal ingeschakeld wanneer het bijbehorende kookvlak in werking wordt gesteld. De diode van het aanvullende kookvlak gaat branden. Om het extra kookvlak uit te schakelen: - Druk op de toets "Extra functie" . De diode die hoort bij het extra kookvlak gaat uit, wanneer dit kookvlak wordt uitgeschakeld. Om het extra kookvlak opnieuw in te schakelen: - Druk op de toets "Extra functie" . De diode die hoort bij het extra kookvlak gaat branden wanneer dit kookvlak wordt ingeschakeld. Bepaalde tafelmodellen zijn uitgerust met een kookvlak met drie zones. Deze wordt helemaal ingeschakeld wanneer het bijbehorende kookvlak in werking wordt gesteld. De twee dioden van het extra kookvlak worden weergegeven. Om de extra kookvlakken uit te schakelen: - Druk eenmaal op de toets "Extra functie" . De diode die hoort bij het buitenste kookvlak gaat uit wanneer dit kookvlak wordt uitgeschakeld. - Druk tweemaal op de toets "Extra functie" . De diode die hoort bij het middelste kookvlak gaat uit wanneer dit kookvlak wordt uitgeschakeld. Om de extra kookvlakken opnieuw in te schakelen, gaat u op dezelfde manier te werk als hierboven beschreven en drukt u een- of tweemaal op de extra functie, al naar gelang de behoefte.

• WERKING VAN HET KOOKVLAK MET TWEE ZONES

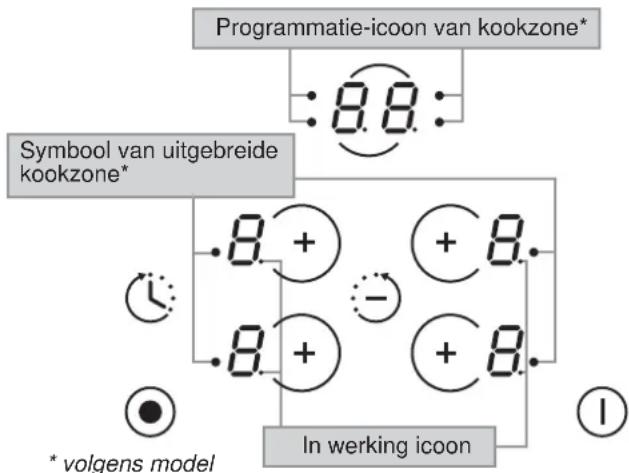

• PRESENTATIE Symbool van uitgebreide kookzone*

• volgens model In werking icoon Programmatie-icoon van kookzone*

• Wacht enkele seconden na het aanzetten van het kookvlak vooraleer de elektronische bediening te activeren. - Druk op de toets . De elektronische bediening van het kookvlak is ingeschakeld. Elke displayzone geeft nu het vermogenniveau “0” aan en de in werking icoon knippert. - Tenzij u binnen 20 seconden reageert, dooft de elektronische bediening en de opstartprocedure moet herhaald worden.

• KOOKVLAK MET SOFT-TOUCH BEDIENINGSTOETSEN “PVD” Door de vergrendelfunctie kan worden voorkomen dat kinderen de tafel in werking stellen. Deze functie is ook nuttig voor het reinigen van het bedieningspaneel. Om de tafel te vergrendelen: - Druk op de toets Aan/Uit . - Druk tegelijkertijd op de toets " - " en de toets " + " van het kookvlak rechtsvoor (PVD 633/1 linksvoor), druk vervolgens opnieuw op de toets " + " van dit zelfde kookvlak. Op de display verschijnt " L " voor alle kookvlakken gedurende 20 seconden; het bedieningspaneel is vergrendeld.

• WERKING VAN DE VERGRENDELTOETS

• WERKING VAN HET KOOKVLAK MET DRIE ZONES Elke kookzone kan worden geprogrammeerd voor een maximale duur van 99 minuten. - Zet de gewenste kookzone aan volgens de voorgaande instructies. De bedieningsdiode bij het vermogenniveau moet branden, ze duidt aan dat de kookzone actief is. - Druk op de timer toets . Het symbool van de kookzone op de timerdisplay duidt de geactiveerde kookzone aan. - Druk nogmaals op de toets "Timer" om een duur in minuten te kiezen van 0 tot 99 minuten of druk op de toets " - " om de tijd te verminderen van 60 minuten tot 0. De ingestelde tijd kan op ieder moment worden gewijzigd door het kookvlak opnieuw in te schakelen en de keuzetoets van de timer. Wanneer de tijd verstreken is, wordt het kookvlak automatisch uitgeschakeld en klinkt er een geluidssignaal. Druk op de knop "Timer" om dit stop te zetten. De timer kan afzonderlijk worden als alarmsignaal gebruikt worden; een bel rinkelt dan na afloop van de ingestelde tijd.

• PROGRAMMEREN VAN EEN KOOKZONE (volgens model)

• WAARSCHUWINGICOON VOOR RESTHITTE Zodra de temperatuur van het kookzone-oppervlak ongeveer 60° overschrijdt verschijnt de volgende indicatie op de bedieningsconsole: . We raden u aan de kookzone uit te schakelen voor het einde van de bereidingstijd en van de residuele hitte gebruik te maken om het kookproces zachtjes te voleindigen. Zodra de temperatuur minder dan 60° bedraagt verdwijnt de indicatie. N.B. : na het uitzetten mits stroomonderbreking verdwijnt de resthitte-icoon definitief zelfs wanneer de oppervlaktemperatuur meer dan 60° bedraagt. - Druk op de “-” of “+” toets om het vermogenniveau van 1 tot 9 in te stellen. - Bij het aanhoudend indrukken van de “-” of “+” toetsen verhoogt of verlaagt het vermogenniveau geleidelijk. De volgende voorbeelden worden ter informatie aangegeven. De ervaring zal u toelaten deze instellingen aan uw persoonlijke smaak en gewoonten aan te passen. 0 : U i t 1: ) 2 : ) Smelten 3 : Warm houden 4 : Opwarmen 5 : Ontdooien, stoven, garen, op lage temperatuur koken 6 : Koken zonder deksel 7 : Doorbakken vlees en gebraad 8 : Gebraad aan hoge temperatuur koken 9 : Frituren, op kooktemperatuur brengen van een grote hoeveelheid water

• UITZETTEN VAN HET VOLLEDIGE KOOKVLAK De werking van de kookzones en van de timer kunnen ten allen tijde worden stopgezet door de aan/uit toets gedurende 3 seconden in te drukken.

• UITZETTEN VAN EEN KOOKZONE Hiervoor moet de kookzone in werking zijn. De bedieningsdiode op het displayscherm moet constant branden. Indien dit niet het geval is, selectioneer opnieuw de gewenste kookzone. - Druk op de toets tot het vermogenniveau op het displayscherm verschijnt. De kookzone gaat onmiddellijk uit, de icoon verdwijnt na 10 seconden. - Om snel uit te zetten, druk gelijktijdig op de en toetsen. Het vermogenniveau loopt automatisch tot terug. De kookzone wordt uitgeschakeld.

• ACTIVEREN VAN EEN KOOKZONE - Druk op de selectietoets van de gewenste kookzone. De bedieningsdiode op het displayscherm blijft constant branden. Dit betekent dat de kookzone in werking is. 79 NL30° Maxi Om de tafel te ontgrendelen: - Druk op de toets Aan/Uit . Op de display verschijnt " L " voor alle kookvlakken. - Druk tegelijkertijd op de toets " - " en de toets " + " van het kookvlak rechtsvoor (PVD 633/1 linksvoor), druk vervolgens opnieuw op de toets " - " van dit zelfde kookvlak. Het bedieningspaneel is ontgrendeld. SERVICE DIENST Alvorens u de Service Dienst belt Indien de oven niet werkt, raden wij u aan: — na te gaan of het apparaat goed is aangesloten. Indien u de oorzaak niet kunt ontdekken: — haal de stekker uit het stopcontact of sluit de elektriciteit van de oven af middels de hoofdschakelaar — gebruik de oven niet meer en ga er niet zelf aan sleutelen — bel de Service Dienst Noteert u, voordat u de Service Dienst belt, het typenummer van uw oven (zie binnenzijde van de ovendeur) Bij de oven zit een garantiecertificaat, welke u recht geeft op één jaar garantie vanaf de datum van aankoop.

• Voor de schoonmaak van het glasoppervlak van de kookzone is het belangrijk te wachten tot deze volledig is afgekoeld.

• Gebruik slechts specifieke schoonmaakproducten voor het reinigen van het oppervlak van de kookzone, zoals smeer en krabber. Deze zijn makkelijk verkrijgbaar in de handel.

• Vermijd overkoken; de resten die op het kookvlak vallen branden snel aan en zijn nadien moeilijk te verwijderen.

• Het is aanbevolen alle stoffen die kunnen smelten zoals plastieken voorwerpen, suiker en suikerbevattende producten op afstand te houden van het kookvlak. ONDERHOUD: - breng enkele druppels van een specifiek reinigingsmiddel op het vitrokeramisch oppervlak aan. - poets met een licht bevochtigde zachte doek of keukenrolpapier, vooral de vervuilde delen. - spoel af indien nodig. - wis het oppervlak af met een droge zachte doek of keukenrolpapier, tot het volledig schoon is. Indien na deze onderhoudsbeurt de vlekken aanhouden - breng opnieuw enkele druppels van een specifiek reinigingsmiddel op het vitrokeramisch oppervlak aan. - verwijder met de hulp van een krabber de hardnekkigste vlekken, rekening houdend met een hoek van 30° ten opzichte van het kookvlak. - spoel af indien nodig. - wis het oppervlak af met een droge zachte doek of keukenrolpapier, tot het volledig schoon is. - herhaal de voorgaande procedure indien nodig. RAADGEVINGEN: Regelmatige schoonmaakbeurten vormen een beschermende laag die essentieel is voor het behoeden van krassen en slijtage. Zorg ervoor dat het kookvlak zuiver is alvorens deze weer te gebruiken. Gebruik enkele druppels witte azijn of citroensap om de water- en kalksporen weg te werken. Wis vervolgens af met een keukenrolpapier, breng enkele druppels van een specifiek reinigingsmiddel aan en droog het oppervlak af. Het vitrokeramisch kookvlak is bestand tegen de wrijving van kookgerief met vlakke bodem, maar het is aanbevolen deze tijdens het verplaatsen op te heffen. NOTA : - Vermijd het gebruik van een te vochtige spons. - Gebruik nooit stalen voorwerpen zoals messen en schroevendraaiers. - Bij gebruik van een krabber zal dit het oppervlak niet beschadigen zolang een invalhoek van 30° wordt aangehouden. - Houd de krabber met scheermes op afstand van kinderen. - Gebruik geen bijtende producten of schuurpoeders.

• De kookvlaklijst, naargelang het model: Om het kookvlak te reinigen zonder de lijst te beschadigen, was het geheel af met water en zeep, spoel af en droog met een zachte doek.

• WERKING VAN DE SNELLE OPWARMFUNCTIE Alle kookzones zijn voorzien van een snelle opwarmfunctie die toelaat de kookzone snel op temperatuur te brengen Activeren van de snelle opwarmfunctie - Start de gewenste kookzone op, kies met behulp van de toets de "+" positie “9”, laat de toets even los en druk ze vervolgens weer in; het scherm vertoont afwisselend "A" (snel opwarmen) en “9” (vermogenniveau). - Verminder indien nodig door de gewenste kookpositie te selecteren. Bvb.: kookzone van 1800 W in positie 6 = geleverd vermogen 32 % van 1800 W met geactiveerde “snelle opwarmfunctie” levert de kookzone een vermogen van 1800 W gedurende 25 minuten en stelt deze na deze periode in op 576 W. De kookzones worden automatisch uitgeschakeld wanneer ze te lang in werking zijn. De uitschakelingduur is afhankelijk van het gebruikte vermogen. Om de verwarmingsversneller uit te schakelen: - Stel het gewenste kookvlak in werking, druk op de toets " - " om terug te keren naar een normale verwarmingspositie, verlaag tot de gewenste positie of positie " 0 " om het kookvlak uit te zetten. Kookpositie Geleverd vermogen

Temperatuur- stijgingduur (minuten) Max. werkingsduur vooraleer automatische uitschakeling* 0 : 0 % : 0 : 0 H 1 : 3 % : 1 : 6 H 2 : 6 % : 3 : 6 H 3:11 % :5 :5 H 4 : 16 % : 6,5 : 5 H 5 : 19 % : 8,5 : 4 H 6 : 32 % : 2,5 : 1,5 H 7 : 45 % : 3,5 : 1,5 H 8 : 65 % : 4,5 : 1,5 H 9 : 100 % : 0 : 1,5 H 80 NLDit apparaat voldoet aan de Europese richtlijnen 2002/96/EC voor elektrische en elektronische afval. Door dit apparaat correct te verwijderen, helpt u het potentiële negatieve gevolg voor de omgeving en menselijke gezondheid te voorkomen., welke anders door onjuiste verwijdering zou kunnen worden veroorzaakt. Het symbool op het product duidt aan dat dit product niet behandeld zal worden als huishuidelijk afval. In plaats daarvan zal het apparaat naar het verzamelpunt voor de recycling van elektrische en elektronische uitrusting gaan. De verwijdering moet in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking uitgevoerd worden Voor meer gedetailleerde informatie over de verwijderingvan dit product, neemt u contact op met uw gemeenlijke reinigingsdienst of de dealer waar u het apparaat heeft gekocht. PECHVERHELPING De kookzones handhaven geen lichte bouillon of frituur.

• Gebruik uitsluitend pannen met vlakke bodem. Bij de minste afstand tussen de pan en het kookvlak is een correcte warmteoverdracht tussen de kookzone en de pan onmogelijk.

• De bodem van de pan moet volledig de diameter van de geselecteerde kookzone dekken. Te traag kookproces.

• Gebruik van niet aangepaste pannen. Gebruik uitsluitend kookgerief met een vlakke, zware bodem en met een diameter die overeenstemt met de kookzone. Kleine krassen op het glazen oppervlak.

• Verkeerde reinigingsmethode, of pannen met ruwe bodem, of zand- of zoutdeeltjes tussen het kookvlak en de pan. Raadpleeg het hoofdstuk “ONDERHOUD”. Zorg ervoor dat de panbodem vóór gebruik zuiver is en gebruik uitsluitend pannen met een gladde bodem. De krassen kunnen slechts beperkt worden door een doelmatige schoonmaak. Sporen van metaal

• Verschuif geen voorwerpen in aluminium op het kookvlak; raadpleeg de schoonmaakinstructies.

• U gebruikt verkeerd kookgerief. De vlekken blijven. Neem een krabber en volg de instructies van het hoofdstuk “ONDERHOUD”. Donkere vlekken

• Neem een krabber en volg de instructies van het hoofdstuk “ONDERHOUD”. Heldere vlekken op het kookvlak.

• Sporen van aluminium of koperen pannen, maar eventueel ook van water, mineraal- of voedselresten. Deze kunnen verwijderd worden met een reinigingscrème. Gesmolten suiker of plastiek op het kookvlak.

• Raadpleeg het hoofdstuk “ONDERHOUD”. Het kookvlak werkt niet.

• Een grote overborreling of voorwerp bedekt minstens 3 bedieningstoetsen gedurende minimum 10 seconden. Reinig de overborreling of verwijder het voorwerp.

• De bedieningsconsole is vergrendeld. Druk op de vergrende- lingtoets om de bedieningen te ontgrendelen. Het kookvlak schakelt niet uit.

• De bedieningsconsole is vergrendeld. Druk op de vergrende- lingtoets om de bedieningen te ontgrendelen. Raadpleeg het hoofdstuk “Werkingsduur”. Het kookvlak schakelt automatisch uit.

• Een grote overborreling bedekt minstens 2 bedieningstoetsen gedurende minimum 10 seconden, het kookvlak schakelt in veiligheidsmodus en bliept. Reinig de overborreling of verwijder het voorwerp.

• De kookzones stoppen automatisch wanneer ze gedurende een tamelijk lange periode zijn ingeschakeld. Raadpleeg het hoofdstuk “Werkingsduur”. Stop/start cyclusduur van kookzones.

• De stop/startcyclus hangt af van het gewenste vermogenniveau: - laag vermogen: korte werkingsduur, - hoog vermogen: lange werkingsduur. Het gehele kookvlak of sommige kookzones werken niet.

• Vraag een technieker te controleren of de aansluiting overeenstemt met de instructies. De «H» resthitte icoon knippert.
