KÄYTTÖOHJE PVD 6331 N CANDY

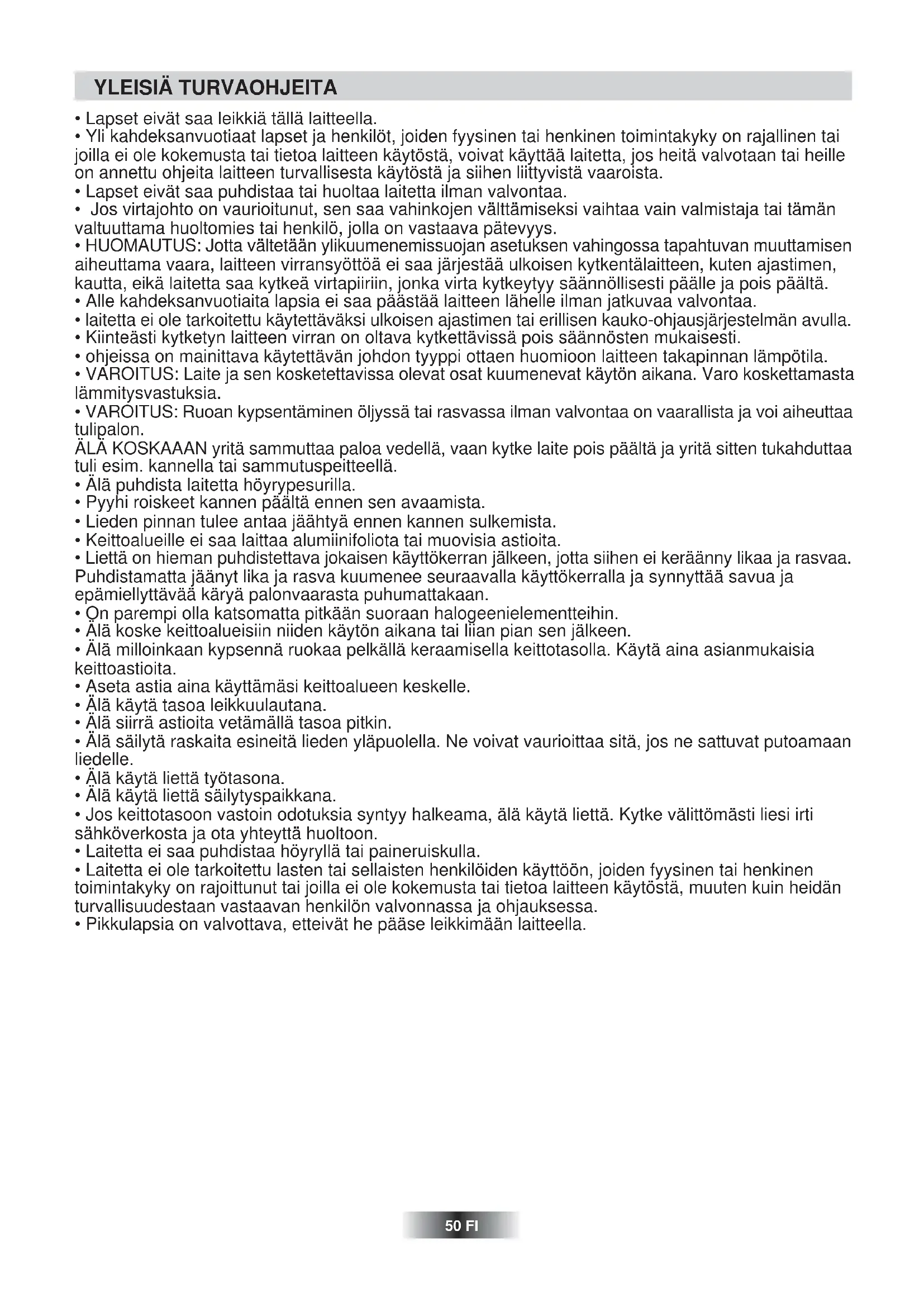

• Lapset eivät saa leikkiä tällä laitteella.

• Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista.

• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys.

• HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

• Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa.

• laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko-ohjausjärjestelmän avulla.

• Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti.

• ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila.

• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta lämmitysvastuksia.

• VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon. ÄLÄ KOSKAAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä.

• Älä puhdista laitetta höyrypesurilla.

• Pyyhi roiskeet kannen päältä ennen sen avaamista.

• Lieden pinnan tulee antaa jäähtyä ennen kannen sulkemista.

• Keittoalueille ei saa laittaa alumiinifoliota tai muovisia astioita.

• Liettä on hieman puhdistettava jokaisen käyttökerran jälkeen, jotta siihen ei keräänny likaa ja rasvaa. Puhdistamatta jäänyt lika ja rasva kuumenee seuraavalla käyttökerralla ja synnyttää savua ja epämiellyttävää käryä palonvaarasta puhumattakaan.

• On parempi olla katsomatta pitkään suoraan halogeenielementteihin.

• Älä koske keittoalueisiin niiden käytön aikana tai liian pian sen jälkeen.

• Älä milloinkaan kypsennä ruokaa pelkällä keraamisella keittotasolla. Käytä aina asianmukaisia keittoastioita.

• Aseta astia aina käyttämäsi keittoalueen keskelle.

• Älä käytä tasoa leikkuulautana.

• Älä siirrä astioita vetämällä tasoa pitkin.

• Älä säilytä raskaita esineitä lieden yläpuolella. Ne voivat vaurioittaa sitä, jos ne sattuvat putoamaan liedelle.

• Älä käytä liettä työtasona.

• Älä käytä liettä säilytyspaikkana.

• Jos keittotasoon vastoin odotuksia syntyy halkeama, älä käytä liettä. Kytke välittömästi liesi irti sähköverkosta ja ota yhteyttä huoltoon.

• Laitetta ei saa puhdistaa höyryllä tai paineruiskulla.

• Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, muuten kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa ja ohjauksessa.

• Pikkulapsia on valvottava, etteivät he pääse leikkimään laitteella. YLEISIÄ TURVAOHJEITAParannamme jatkuvasti tuotteidemme laatua ja saatamme tehdä kodinkoneisiin uusimpien teknisten parannusten mukaisia muutoksia. Tämä tuote täyttää Direktiivien 73/23/EEC ja 89/336/EEC (korvattu direktiiveillä 2006/95/EC ja 2004/108/EC) mukaiset määräykset ja myöhemmät muutokset. LUE OPAS HUOLELLISESTI, JOTTA SAAT LIEDESTÄSI PARHAAN MAHDOLLISEN HYÖDYN. Suosittelemme, että säilytät asennus- ja käyttöoppaan myöhempää tarvetta varten ja merkitset ennen lieden asentamista sen sarjanumeron alla olevaan ruutuun siltä varalta, että tarvitset huollon apua. YLEISIÄ TURVAOHJEITA Laitekilpi (sijaitsee lieden pohjassa) Lieden mitat (l x p) mm. Asennusaukon mitat kalusteisiin upotettaessa (AxB) Käyttöjännite 220-240/380-415 V3N • 50Hz 60 cm 75 cm 595x510 560x490 774x510 PVD 742/1: 560x490 PVD 750/1E: 740x490 PVS PVD PVC PVK 1200 W2300 W1800 W1200 W1200 W1200 W1700 W2100 W1200 W1200 W1800 W1000 +1200 W1200 W1000 +1200 W1200 W900 +1500 W Liitäntäteho 6500 W Liitäntäteho 6200 W Liitäntäteho 6400 W Liitäntäteho 7000 W 1800 W1200 W1200 W2400 W1200 W1200 W1800 W2300 W Liitäntäteho 6600 W Liitäntäteho 6500 W PVS 640 PVS 640 R PVS 641 PVS 642PVK 644 PVK 640Hilight1800 WHilight1200 WHilight1050 +900 +750 WHilight1800 WHilight1500 +900 WHilight1100 +600 WHilight1200 WHilight1200 WHilight1800 WHilight1800 WHilight1450 +750 WHilight2300 WHilight1200 WHilight1200 WHilight1800 WHalolight2400 WHilight1200 W HALOLIGHT Hilight1800 WHilight1000 +700 WHilight1500 +900 WHilight1800 WHilight1200 WHilight1450 +750 W Liitäntäteho 5700 W Liitäntäteho 6500 W Liitäntäteho 7000 W Liitäntäteho 7100 W Liitäntäteho 7100 W Hilight1450 +750 WHilight1200 WHilight1500 +900 WHilight1800 WPVD 633/1 PVD 640/1-PVC 460 C-PVD 641 PVD 642/1 PVD 647 PVD 644/1 Liitäntäteho 7600 W Liitäntäteho 7600 W

PVD 742/1 PVD 750/1 E1200 W

Liitäntäteho 5500 W PVD 630 C 1800 W2500 W 51 FIKodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen käyttäjälle. Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten määräysten mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia. ASENNUS KALUSTEISIIN Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen vieressä olevien kalusteiden on oltava kuumuuden kestäviä. Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta kestävällä liimalla. Asennus:

• Lieden mukana tulee vedenpitävä tiiviste. Ennen asennusta: - Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin. Varmista, että keraaminen taso on suojattu. - Asenna tiiviste lieden ympärille. - Varmista, että se on kunnolla paikoillaan, jottei mitään pääse valumaan kalusteiden sisään.

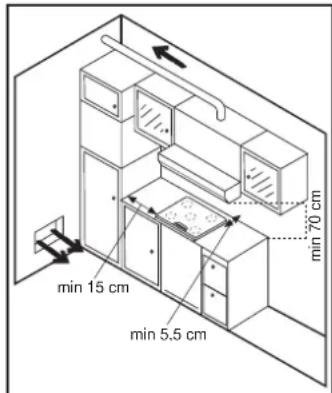

• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.

• Jos liettä asennettaessa lieden alempi puoli on yhteydessä alueeseen, johon voi ylettyä käsittelyn tai puhdistuksen aikana, asenna 1 cm:n (PVS-malliin 7 cm:n) kokoinen kappale lieden perustan alle, jotta et aiheuttaisi sille vahinkoa.. ASENNUS "Asennuksen on oltava tavanomaisten direktiivien mukainen." Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta sopimattomasta käytöstä. Varoitus:

• Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite, ylivirtasuojan asetus, maadoituskytkennän johtavuus ja sulakkeen sopivuus.

• Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai moninapaista kytkintä. Jos liedessä on pistoke, se on asennettava niin, että siihen tarvittaessa päästään käsiksi.

• Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä virtalähteen että lieden päässä.

• Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat maadoittamattoman laitteen käytöstä tai huonosta maadoituskontaktista.

• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.

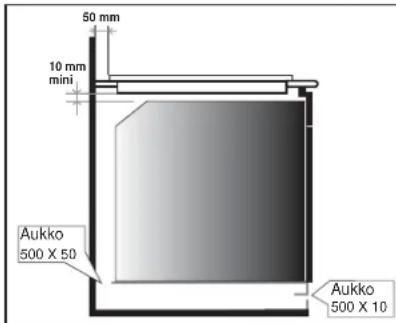

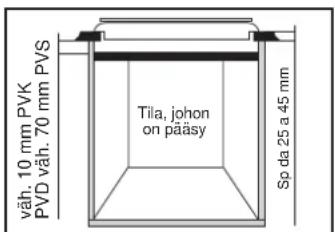

väh. 10 mm PVK PVD väh. 70 mm PVS Sp da 25 a 45 mmTila, johonon pääsy Tiiviste Liesi min 70 cmmin 15 cmmin 5,5 cm10 mm mini 50 mmAukko500 X 50Aukko500 X 10 Liettä ei saa asentaa sellaisen uunin päälle, jonka ilmanvaihdosta ei ole huolehdittu

• PVK-mallit Laitteessa ei ole virtajohtoa, mutta lieden varusteisiin kuuluu riviliitin, jonka avulla voit valita virtalähteeseen sopivan liitännän. LIITTIMIEN KIINNITTÄMINEN RIVILIITTIMEEN:

Noudata seuraavia ohjeita kytkentää tehdessäsi.

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan takaamiseksi.

• Valitse virtajohto taulukon suositusten perusteella.

• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta lasia!

• Poista säätönuppien alapuolella oleva suojus, joka on kiinnitetty etupuolelta 2 ruuvilla.

• Pujota virtajohto reikään.

• Pujota virtajohto kiinnittimeen.

• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta. Ota huomioon suositeltu johdon pituus riviliittimeen kiinnittämistä varten.

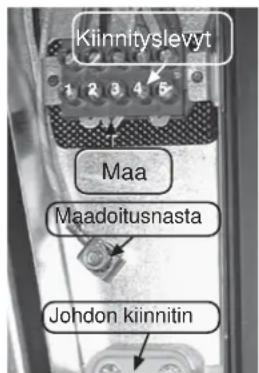

• Riviliittimeen voi tehdä erilaisia kytkentöjä. Kiinnitä johtimet kaavion mukaisesti kiinnityslevyjen* avulla asennusohjetta noudattaen. *Maadoitusnastaan kiinnitetyt kiinnityslevyt tekevät mahdolliseksi kahden vaiheen välisen kytkennän. Kiinnitä ruuvi tiukasti. HUOMAUTUS: Varmista, että kiinnityslevyt eivät pääse putoamaan reikään. Ruuvaa johdon kiinnittimet paikoilleen. Ruuvaa kansi takaisin paikoilleen. Älä unohda tuulettimen lukon aluslaattoja. Kiinnityslevyt Maa Maadoitusnasta Johdon kiinnitin PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N 3 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 3 G 2,5 mm

LIITINRA- SIAAN 2 Vaihe suntti 1-2 suntti 2-3 5 Vaihe suntti 4-5 TMaa 1 Vaihe 3 Vaihe suntti 2-3 5 Nolla suntti 4-5 TMaa 1 Vaihe suntti 1-2 3 Vaihe suntti 3-4 5 Vaihe TMaa 1 Vaihe 2 Vaihe 3 Vaihe 5Nolla suntti 4-5 TMaa 52 FI HUOMAA Jos virtajohto on vaihdettava, yhdistä johto seuraavien värien/koodien mukaisesti: SININEN - NOLLAJOHTO (N) RUSKEA - JÄNNITEJOHTO (L)

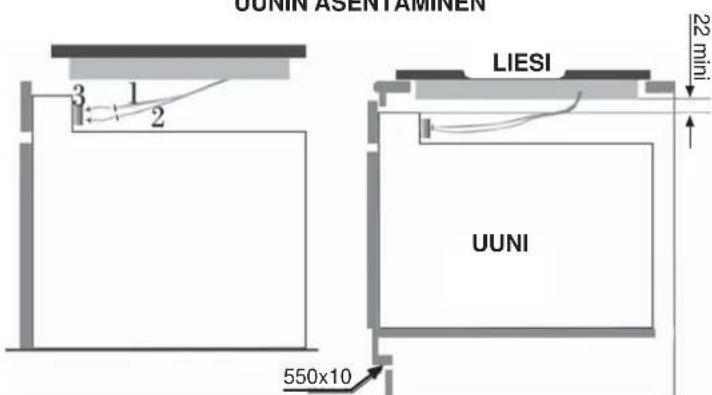

Liitäntä voidaan tehdä ennen uunin kiinnittämistä paikoilleen tai sen jälkeen. Sisäänrakennetut uunin aukot Katso ohjekirjaa. Liitäntä voidaan tehdä ennen uunin kiinnittämistä paikoilleen tai sen jälkeen. Sisäänrakennetut uunin aukot: Katso ohjekirjaa. Uunin tai lasikeraamisen lieden liittäminen verkkovirtaan tulee tehdä uunin kautta. On tärkeää noudattaa huolellisesti uunin ohjeessa kerrottuja ohjeita. Keraaminen PVS-liesi, jossa ei ole säätönuppeja, on tarkoitettu käytettäväksi ainoastaan erillisen ohjausyksikön tai sen yhteydessä olevan uunin kanssa, jossa on lieden kanssa yhteiset säätönupit. Yksityiskohtaisessa taulukossa (toimitetaan uunien kanssa, joissa on lieden kanssa yhteiset säätönupit tai erillinen ohjausyksikkö), näkyy, kuinka liesi tulee yhdistää erillisiin yksiköihin. Liettä ei saa milloinkaan liittää toisiin säätimiin tai uuniin, joita ei ole mainittu luettelossa. Lieden koirasliittimet 1 ja 2 liitetään uunin tai ohjauspaneelin naarasliittimiin. UUNI LIESI Liittimien kiinnittäminen riviliittimeen: PVD-mallit Liesi asennetaan verkkojohdolla, joka mahdollistaa liitännän ainoastaan 220–240 voltin sähköliitäntään. Pistorasiaan kytkettäessä sopiva sulake valitaan oheisen taulukon perusteella. Liesi on kuitenkin mahdollista kytkeä myös seuraavanlaisiin virtalähteisiin: . Kolmivaihevirta 220–240 V3~ . Kolmivaihevirta 380–415 V2N~ Noudata seuraavia ohjeita, kun teet uuden liitännän:

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan takaamiseksi.

• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta lasia.

• Avaa kansi seuraavaa järjestystä noudattaen:

• Ruuvaa auki johdon kiinnitin "1".

• Etsi sivuilla olevat kaksi tappia.

• Pane tasapäisen ruuvitaltan pää "2"- ja "3"-tapin päälle, paina sisään ja purista.

• Irrota kansi. Virtajohdon vapauttaminen.

• Poista ruuvit, jotka pitelevät sivuvirtavastuksen kiinnityslevyt ja virtajohdon johtimet sisältävää riviliitintä.

• Vedä virtajohto ulos. Uuden liitännän tekeminen:

• Valitse virtajohto taulukon suositusten perusteella.

• Pujota virtajohto kiinnittimeen.

• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta. Ota huomioon suositeltu johdon pituus riviliittimeen kiinnittämistä varten.

• Kiinnitä johdin kaavion osoittamalla tavalla asennustavan mukaan ja ensimmäisessä vaiheessa talteen otettujen sivuvirtavastuksen kiinnityslevyjen avulla.

• Ruuvaa johdon kiinnittimet paikoilleen. HUOMAUTUS: Varmista, että kytkentäriman ruuvit ovat tiukasti kiinni. UUNIN ASENTAMINEN

• Etsi tarvitsemasi keittoalueen merkki. Jokaista yksikköä säädellään säätönupilla, jonka avulla voidaan säätää teho halutunlaiseksi.

• Suositellaan, että lämpötila säädetään korkeimmilleen, kunnes liesi on lämmennyt kunnolla. Sen jälkeen lämpötila säädetään ruoan valmistuksessa tarvittavalle tasolle.

• Jäännöslämmön osoitin syttyy, kun kuumennusalueen lämpötila on vähintään +60 °C. Valo pysyy päällä, vaikka yksikön virta katkaistaisiin, kunnes pinta on jäähtynyt. Valo sammuu, kun kuumennusalueen lämpötila laskee alle +60 °C:seen.

• Kuumennusyksikön virran katkaisu tapahtuu kääntämällä kytkin asentoon "0".

• Lämpötilan säädöt: Alla olevat esimerkit ovat ohjeita. Opittuasi käyttämään liettä voit käyttää asetuksia, jotka sopivat sinulle parhaiten. LASIKERAAMINEN PVK-LIESI, JOSSA ON SÄÄTÖNUPIT

Erittäin alhainen lämpötila:

Kohtalainen lämpötila

Keskilämpötila Höyrytetyt omenat, tuoreet vihannekset, pasta, pannukakut, kala

Erittäin korkea lämpötila: Säädöt Muutama neuvo ESITTELY

• Korostettu alue: Koko pinnan peittää tasaisesti metalliliuska. Se alkaa toimia 3 sekunnissa ja sopii tasaiseen, yhtenäiseen ja pitkäkestoiseen ruoan laittamiseen. Lasikeraaminen liesi kuumenee erityisen tehokkaasti lämpöä tuottavilla korostetuilla kuumennusalueilla, mikä nopeuttaa ruoan laittamista. Lieteen tehdyt muutokset eivät ole vaikuttaneet lasin kykyyn kestää korkeita lämpötiloja, vaan muutoksilla on kohennettu lieden hallittavuutta. Sprintteri-toiminnolla ruoanvalmistusaika lyhenee jopa 15 % sen mukaan, millaista keittotapaa ja keittoastiaa käytetään.

• Halogeenivaloalue: Yhdistelmä halogeenia (1/3) ja korostusta (2/3). Tällä pinnalla lämpötila nousee erittäin nopeasti. Alue soveltuu lihan paistamiseen, nopeaan kiehauttamiseen ja voimakkaaseen keittämiseen, kun tarvitaan korkeaa lämpötilaa vähäksi aikaa.

• Säteilyalue: Tällä alueella lämpötilaa voidaan nostaa nopeasti tai hitaasti, ja lämpötila säilyy vakaana. Alue on erittäin tarkka ja sen lämmönlevityskyky on erittäin hyvä. LIEDEN KÄYTTÄMINEN:

• Etsi tarvitsemasi keittoalueen merkki.

• Käännä säätönuppi ruoanlaitossa tarvittavaan asentoon Suosittelemme kuumennusalueen säätämistä korkeimmilleen, kunnes keittoastia on riittävän lämmin, minkä jälkeen lämpötila voidaan säätää ruoanlaitossa tarvittavalle tasolle.

• Jäännöslämmön osoitin syttyy, kun lieden pinnan lämpötila on vähintään +60 °C. Valo on päällä senkin jälkeen, kun liesi on kytketty pois päältä. Valo sammuu, kun lieden pinta on jäähtynyt.

• Kytke liesi pois päältä kääntämällä säätönuppi asentoon "0". Varoitus! Erityisen iso korostettu alue toimii vieläkin tehokkaammin sen mukaan, minkä kokoista keittoastiaa käytetään ja/tai kuinka suuria määriä ruokaa valmistetaan. *Soikion muotoinen kuumennusalue koostuu kahdesta kuumennusalueesta: pyöreästä alueesta, jossa on soikea lisäalue. Pyöreän alueen lämpötilaa voi säätää kääntämällä säätönuppia asentojen 1 ja 12 välillä. Soikean alueen lämpötilaa säädetään kääntämällä säätönuppi asentoon 12 ja valitsemalla sen jälkeen yksi asennoista 1–12. *Kuumennusalue koostuu kahdesta sisäkkäisestä pyöreästä alueesta. Sisempi pyöreä alue kytketään päälle kääntämällä lieden säädin mihin tahansa asentoon 1 ja 12 välillä. Ulompi pyöreä alue kytketään päälle kääntämällä säädin yli asennon 12 toimimaan 2200 W:n teholla.

• LASIKERAAMINEN PVS-LIESI ILMAN SÄÄTÖNUPPEJA KEITTOASTIAT

• Käytä aina laadukkaita keittoastioita, joissa on paksu ja tasainen pohja: Tämän tyyppisissä keittoastioissa ei synny paikallisia kuumia kohtia, joihin ruoka tarttuu. Paksut metalliset padat ja kattilat jakavat lämmön tasaisesti.

• Varmista, että padan tai kattilan pohja on kuiva: Kun lisäät pataan nestettä tai kun käytät keittoastiaa, joka on ollut jääkaapissa, varmista, että astian pohja on täysin kuiva, ennen kuin laitat sen liedelle. Näin vältät liesitason tahriintumista.

• Käytä kattiloita, joiden pohjan halkaisija on riittävän suuri kokonaan peittämään keittoalueen: Kattila ei saisi olla pienempi kuin kuumennusalue. Kun se on hieman suurempi, energiaa käytetään mahdollisimman tehokkaasti. KEITTOASTIOIDEN VALITSEMINEN - Seuraavassa on tietoja, joiden avulla valitset parhaiten toimivat keittoastiat. Ruostumaton teräs: Erittäin suositeltava materiaali. Erityisen hyvä, kun kattilassa on monikerrospohja. Monikerrospohjassa yhdistyvät ruostumattoman teräksen edut (ulkonäkö, kestävyys ja lujuus) alumiinin tai kuparin hyviin ominaisuuksiin (lämmönjohtavuus, lämmön jakautuminen tasaisesti). Alumiini: Suositellaan raskaita astioita. Hyvä lämmönjohtavuus. Alumiinihiukkaset näyttävät joskus keittotasossa olevilta naarmuilta, mutta ne saadaan pois puhdistamalla välittömästi. Alumiinin alhaisen sulamispisteen takia ei ohuita alumiiniastioita pitäisi käyttää. Valurauta: Voidaan käyttää, mutta ei suositella. Ei toimi kovin hyvin. Voi naarmuttaa keraamista pintaa. Kuparipohjaiset / keraamiset astiat: Suositellaan raskaita astioita. Toimivat hyvin, mutta kuparista voi keittotasoon jäädä naarmuilta näyttäviä hiukkasia. Ne voidaan poistaa puhdistamalla taso välittömästi. Näiden astioiden ei kuitenkaan saa antaa kiehua tyhjäksi. Ylikuumentunut metalli saattaa tarttua kiinni keraamiseen tasoon. Ylikuumentunut kuparipohja jättää pysyvän jäljen. Posliini/emali: Toimii hyvin vain, kun astian pohja on ohut, sileä ja tasainen. Lasi-keramiikka: Ei suositella. Ei toimi kovin hyvin. Saattaa naarmuttaa keittotason pintaa. Parhaan tuloksen saat käyttämällä korkealuokkaisia astioita. Ruoan pitäminen lämpimänä, voin ja suklaan sulattaminen Hidas keittäminen, kastikkeet, padat, puurot, uppomunat Pavut, pakasteet, hedelmät, veden keittäminen Voimakas keittäminen, munakkaat, pihvit Pihvit, kyljykset, paistaminen 1-2 3-4 5-6 7-8 9-10 11-12 Erittäin alhainen lämpötila: Alhainen lämpötila: Kohtalainen lämpötila Keskilämpötila Höyrytetyt omenat, tuoreet vihannekset, pasta, pannukakut, kala Korkea lämpötila Erittäin korkea lämpötila: Säädöt Muutama neuvo Ruoan pitäminen lämpimänä, voin ja suklaan sulattaminen Hidas keittäminen, kastikkeet, padat, puurot, uppomunat Pavut, pakasteet, hedelmät, veden keittäminen Voimakas keittäminen, munakkaat, pihvit Pihvit, kyljykset, paistaminen

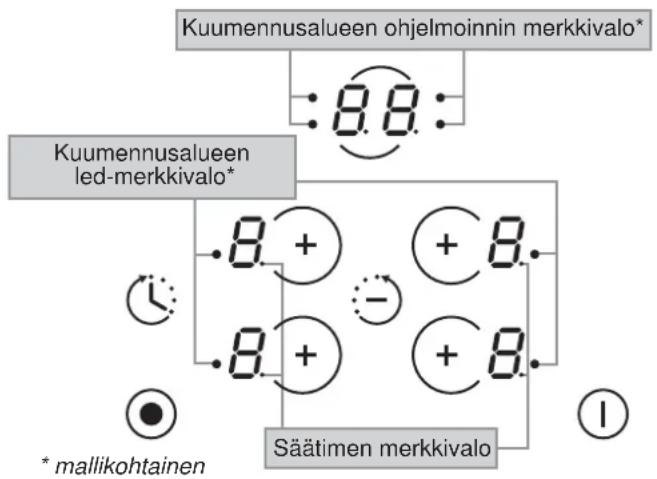

Ohjaustaulusta käyttäjä näkee, minkä alueiden lämpötila on vielä yli 60°C. Niiden kohdalla näytössä on . Kun alueen lämpötila laskee alle 60°C:n, -näyttö sammuu. Ruokaa valmistettaessa on suositeltavaa kytkeä loppuvaiheessa keittoalue pois päältä ja käyttää alueen jälkilämpöä ruoan hauduttamiseen. HUOM: Sähkökatkoksen sattuessa jälkilämmön varoitusnäyttö sammuu, vaikka alueen lämpötila olisikin vielä yli 60°C.

Kuumennusalueen led-merkkivalo*

• mallikohtainen Säätimen merkkivalo Kuumennusalueen ohjelmoinnin merkkivalo*

• Kun olet kytkenyt lieteen virran päälle, odota muutama sekunti, jotta elektronisella ohjauksella on aikaa käynnistyä. - Paina -painiketta 3 sekunnin ajan. Lieden elektroninen ohjauslaite käynnistyy. Jokaisen keittoalueen lämpötila näkyy ja valvonta-LED vilkkuu. - Jos mitään ei tehdä 20 sekunnin kuluessa, elektroninen ohjauslaite kytkeytyy pois päältä ja käynnistäminen on tehtävä uudelleen.

• KEITTOALUEEN KÄYNNISTÄMINEN - Paina haluamasi keittoalueen valintapainiketta. Näytön valvonta-LED palaa jatkuvasti. Se osoittaa, että kyseinen keittoalue on käytössä. - Valitse haluamasi kuumennusteho 1–9 painamalla tai painiketta. Kun pidät tai painiketta painettuna, kuumennusteho suurenee tai pienenee vähitellen. Seuraavat tiedot ovat vain suuntaa-antavia. Kokemuksen avulla osaat soveltaa niitä omien mieltymystesi mukaan. 0 : Pois päältä 1:) 2 : ) ..... Sulatuslämpö 3 : Ruoan lämpimänä pitämien 4 : Lämmittäminen 5 : Sulattaminen, hauduttaminen, keittäminen, pienellä lämmöllä keittäminen 6 : Ilman kantta keittäminen 7 : Paistaminen, lihan ruskistaminen tai paahtaminen 8 : Keittäminen ja paahtaminen korkeassa lämpötilassa 9 : Friteeraaminen, suurten vesimäärien keittäminen.......

• KEITTOALUEEN SAMMUTTAMINEN - Paina haluamasi keittoalueen valintapainiketta. - Paina painiketta, kunnes näkyy kuumennusteho . Keittoalue kytkeytyy pois päältä ja näyttö sammuu 10 sekunnin kuluttua. - Keittoalueen voi nopeasti kytkeä pois päältä painamalla ja painikkeita samanaikaisesti. Kuumennusteho laskee automaattisesti arvoon . Keittoalue kytkeytyy pois päältä.

• KOKO LIEDEN SAMMUTTAMINEN Kaikki keittoalueet ja ajastin voidaan milloin tahansa kytkeä pois päältä painamalla päävirtakytkintä kolmen sekunnin ajan. Lukitustoiminnolla estetään lapsia kytkemästä virtaa lieteen. Sitä käytetään myös säätimien puhdistamiseen, sillä säätimet voidaan lukita, vaikka liesi ei olisi päällä. Lieden lukitseminen: - Paina virtapainiketta . - Paina samanaikaisesti edessä oikealla (PVI 633/1 -mallissa edessä vasemmalla) olevia "-"- ja "+"-painikkeita. Paina sen jälkeen uudelleen tämän alueen "+"-painiketta. Liesi on nyt lukittu. Lukituksen merkkivalo L syttyy kaikille alueille 20 sekunniksi. Lieden lukituksen poistaminen: - Paina virtapainiketta . Lukituksen merkkivalo "L" syttyy kaikille alueille. - Paina samanaikaisesti edessä oikealla (PVD 633/1 -mallissa edessä vasemmalla) olevia "-"- ja "+"-painikkeita. Paina sen jälkeen uudelleen tämän alueen "-"-painiketta. Lieden lukitus on nyt poistettu.

• LUKITUSPAINIKKEEN KÄYTTÄMINEN

• LISÄKUUMENNUSALUEEN KÄYTTÄMINEN (KAKSI ALUETTA) Joissakin malleissa on kaksiosainen kuumennusalue. Kuumennusalueet voivat olla sisäkkäin tai rinnakkain. Alue on toiminnassa, kun kuumennusaluetta käytetään. Lisäkuumennusalueen merkkivalo palaa. Lisäkuumennusalueen ottaminen pois käytöstä: - Paina lisäkuumennusalueen painiketta . Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä. Lisäkuumennusalueen ottaminen käyttöön: - Paina lisäkuumennusalueen painiketta . Lisäkuumennusalueen merkkivalo syttyy.

• LISÄKUUMENNUSALUEEN KÄYTTÄMINEN (KOLME ALUETTA) Yhteen malliin on asennettu lisäkuumennusalue. Alue on toiminnassa, kun kuumennusaluetta käytetään. Lisäkuumennusalueen kaksi merkkivaloa palaa. Lisäkuumennusalueen ottaminen pois käytöstä: - Paina lisäkuumennusalueen painiketta kerran. Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä. -Paina lisäkuumennusalueen painiketta kahdesti. Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä. Lisäkuumennusalueen ottaminen käyttöön: - Paina lisäkuumennusalueen painiketta kerran tai kahdesti tarpeen mukaan.

• KEITTOALUEEN AJASTAMINEN ( Mallikohtainen ) Jokainen keittoalue voidaan ajastaa enintään 99 minuutiksi. Kerrallaan vain yksi keittoalue voi olla ajastettuna. - Käynnistä haluamasi alue edellä annettujen ohjeiden mukaisesti. Alueen kuumennustehonäytön vieressä olevan valvonta-LEDin tulee palaa. Se osoittaa, että alue on päällä. - Paina ajastinpainiketta. Alueen merkki ajastimen näytön vieressä osoittaa, mitä aluetta ajastetaan. - Paina uudelleen ajastinpainiketta valitaksesi ajan 0 ja 99 minuutin väliltä tai paina ”-” painiketta vähentääksesi aikaa 60 - 0 minuuttia. Ajastettua aikaa voidaan muuttaa milloin tahansa aktivoimalla ao. keittoalue ja painamalla sitten ajastinpainiketta. Kun aika on lopussa, keittoalue sammuu automaattisesti ja kuuluu 1 minuutin kestävä merkkiääni. Äänimerkki sammuu painamalla ajastinpainiketta. Ajastinta voidaan käyttää myös erillisenä minuuttikellona, asetetun ajan loputtua kuuluu merkkiääni.

55 FI• PIKAKUUMENTIMEN TOIMINTA

Kaikissa lieden alueissa on pikakuumennin, jolla alueen lämpötila saadaan kohoamaan nopeammin. Pikakuumentimen käynnistäminen - Käynnistä haluamasi alue, paina painiketta, kunnes kuumennusteho on , ja vapauta painike hetkeksi ja paina sitä uudelleen; näytössä vilkkuu vuorotellen pikakuumennuksen symboli ja kuumennustehon symboli . - Vähennä sitten kuumennusteho haluamaasi arvoon. Esimerkki: 1 800 W:n keittoalue teholla 6 käyttää 32 % 1 800 W:sta. Kun pikakuumennus on päällä, alue toimii 1 800 W:n teholla 2 minuutin ajan ja säätää tehon sitten arvoon 576 W.

• Turvallisuuden parantamiseksi keittoalueet kytkeytyvät automaattisesti pois päältä, jos ne jätetään päälle liian pitkäksi aikaa. Tämä aika vaihtelee valitun kuumennustehon mukaan. Kuumen- nusteho Enimmäistehosta käytössä

Pikakuumen- nusaika (minuuttia) Enimmäiskäyt- töaika ennen automaattista katkaisua* 0 : 0 % : 0 : 0 H 1 : 3 % : 1 : 6 H 2 : 6 % : 3 : 6 H 3:11 % :5 :5 H 4 : 16 % : 6,5 : 5 H 5 : 19 % : 8,5 : 4 H 6 : 32 % : 2,5 : 1,5 H 7 : 45 % : 3,5 : 1,5 H 8 : 65 % : 4,5 : 1,5 H 9 : 100 % : 0 : 1,5 H Pikakuumennuksen kytkeminen pois päältä - Kytke kuumennusalue päälle, paina "-"-painiketta, jotta saisit palautettua normaalin kuumennustason, säädä lämpö tarvitsemaasi lämpötilaan tai asentoon "0", jos haluat kuumennuksen pois päältä kokonaan. Jos itsepäisimmät tahrat eivät hävinneet: - Laita liesitasolle vielä muutama pisara puhdistusainetta. - Raaputa tahroja kaapimella pitäen sitä 30 asteen kulmassa liesitasoon nähden kunnes tahrat irtoavat. - Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla talouspaperilla. - Toista nämä vaiheet tarpeen mukaan. VIHJEITÄ: Kun liesi puhdistetaan usein, liesitason pintaan jää naarmuilta ja kulumiselta suojaava kerros. Varmista, että liesitaso on puhdas ennen kuin käytät sitä. Veden jättämät jäljet voi poistaa muutamalla pisaralla etikkaa tai sitruunamehua. Pyyhi lopuksi imukykyisellä paperilla ja käytä muutama pisara liedenpuhdistusainetta. Ohjausnupit voidaan perinpohjaista puhdistusta varten irrottaa. Varo kuitenkin kaatamasta mitään nestettä avoimiin aukkoihin ja paina lopuksi nupit huolellisesti takaisin paikoilleen. Keraaminen pinta kestää tasapohjaisten keittoastioiden hankausta. On kuitenkin parempi siirtää ne alueelta toiselle nostamalla. HUOM: Älä käytä liian kosteaa sientä. Älä missään tapauksessa käytä veistä tai ruuvitalttaa. Parranajokoneen terällä varustettu kaavin ei vahingoita liesitason pintaa, kunhan se pidetään 30 asteen kulmassa. Älä jätä terävää kaavinta lasten ulottuville. Älä käytä hionta-aineita tai hankausjauheita.

• Metallireunus (tietyissä malleissa): metallireunuksen voi turvallisesti puhdistaa pesemällä sen vedellä ja saippualla, huuhtelemalla ja lopuksi kuivaamalla pehmeällä kankaalla. 30° Maxi

• Anna lieden jäähtyä ennen kuin huollat sitä.

• Käytä vain erityisesti keraamisille liesitasoille suunniteltuja tuotteita (puhdistusaineita ja kaapimia). Niitä saa rautakaupasta.

• Vältä kaatamasta liedelle mitään, koska kaikki kuumalle liedelle kaatuneet aineet palavat nopeasti kiinni, mikä vaikeuttaa puhdistamista.

• Lieden lähistöllä ei kannata säilyttää mitään, mikä voi sulaa, kuten muoviesineitä, sokeria tai sokeripohjaisia tuotteita. KUNNOSSAPITO: - Laita liesitasolle muutama pisara siihen tarkoitettua puhdistusainetta. - Hankaa itsepäisiä tahroja pehmeällä kankaalla tai hieman kostutetulla talouspaperilla. - Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla talouspaperilla.

PUHDISTUS JA KUNNOSSAPITO

HUOLTO Tarkista seuraavat asiat ennen huoltokorjaajan kutsumista paikalle: Varmista, että pistoke on pistorasiassa ja sulake ehjä. Jos vikaa ei voida paikallistaa, sammuta liesi – älä kajoa siihen itse – ja ota yhteyttä huoltopalveluun. Liedellä on takuutodistus, jonka voimassa ollessa se korjataan huoltokorjaamolla ilmaiseksi. 56 FIVIANSELVITYS Keittoalueet eivät kiehuta tai paista kunnolla.

• Sinun tulee käyttää kattiloita, joissa on ehdottoman tasainen pohja. Jos asetat kattilan pohjan suoran tason kulmaa vasten ja välistä näkyy valoa, pohja ei ole suora eikä kykene siirtämään riittävästi lämpöä.

• Kattilan pohjan halkaisijan tulisi vastata valitun keittoalueen halkaisijaa. Ruoka kypsyy hitaasti.

• Käytät vääränlaista keittoastiaa. Kattilan pohjan tulisi olla suora, kohtuullisen paksu ja halkaisijaltaan samaa luokkaa kuin valittu keittoalue. Liesitasolla on pieniä naarmuja (jotka saattavat näyttää halkeamilta tai kulumilta).

• Liettä on puhdistettu väärällä tavalla, keittoastioissa on karheat pohjat tai keittoastioiden pohjien alla on kiinteitä hiukkasia (suolaa tai hiekkaa). Käytä suositeltuja puhdistustapoja, varmista keittoastioiden puhtaus ennen käyttöä ja käytä keittoastioita, joiden pohja on sileä. Metallijälkiä (saattavat näyttää naarmuilta).

• Älä vedä alumiinisia keittoastioita pitkin liesitasoa. Poista jäljet käyttäen suositeltua puhdistusmenetelmää.

• Liettä on puhdistettu vääriä puhdistusaineita käyttäen ja pinnassa on edelleen sille kaatuneiden aineiden jälkiä tai rasvatahroja. Käytä kaavinta ja suositeltua puhdistusainetta. Tummia juovia tai pilkkuja.

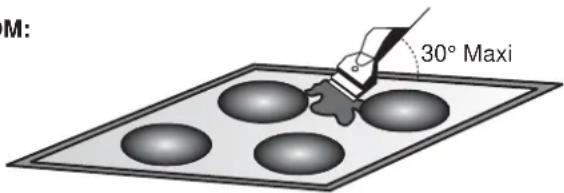

• Käytä kaavinta ja suositeltua puhdistusainetta. Liesitasossa on värivirheitä.

• Alumiini- ja kuparijäljet sekä vedestä tai elintarvikkeista peräisin olevat suolajäämät voidaan poistaa puhdistusaineella. Liesitasoon on sulanut kuumia sokeriliuoksia tai muovia.

• Katso edellä olevia puhdistusohjeita. Liesi on kokonaan epäkunnossa tai jotkin alueet eivät toimi.

• Suntteja ei ole oikein kytketty kytkentärimaan. Varmista, että kytkentä on sivulla 48 annettujen ohjeiden mukainen. Liesi ei toimi.

• Vähintään kahden painikkeen päälle on kaatunut tai pudonnut jotain vähintään 10 sekuntia aikaisemmin. Poista kaatunut aine tai pudonnut esine.

• Ohjaustaulu on lukittu. Vapauta lukitus painamalla lukitusnäppäintä. Liesi ei sammu.

• Ohjaustaulu on lukittu. Vapauta lukitus painamalla lukitusnäppäintä. Katso tätä käsittelevää kohtaa sivulla 47. Liesi sammuu itsekseen.

• Vähintään kahden painikkeen päälle on kaatunut tai pudonnut jotain vähintään 10 sekuntia aikaisemmin; liesi kytkeytyy turvatilaan ja kuuluu äänimerkki, joka kestää siihen saakka, kun painikkeet vapautetaan. Poista kaatunut aine tai pudonnut esine.

• Keittoalueet kytkeytyvät automaattisesti pois päältä oltuaan päällä liian kauan. Katso tätä käsittelevää kohtaa sivulla 47. Keittoalueiden päällä- ja pois-aikojen suhde

• Päällä- ja pois-ajat vaihtelevat sen mukaan, mikä kuumennusteho on valittu: - pieni teho – lyhyt päällä-aika, - suuri teho – pitkä päällä-aika. Jälkilämmöstä varoittava H-näyttö vilkkuu

• Elektroniikka on ylikuumentunut. Huoltokorjaajan on tarkastettava, että asennus on tehty sivun 44 vaatimusten mukaisesti. 57 FI• Barn skal ikke leke med produktet.
