KÄYTTÖOHJE OCDJ642K CANDY

Turvallisuutta ja ylläpitohuoltoa koskeva muistutus:

• VAROITUS: laite ja sen kosketeltavissa olevat osat kuumenevat käytön aikana. Ole huolellinen, ettet kosketa lämmityselementtejä.
• Alle 8-vuotiaat lapset on pidettävä kaukana laitteesta, ellei heitä valvota jatkuvasti.
• Laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistitoimintojen tai henkinen suorituskyky on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan tai opastetaan laitteen turvalliseen käyttöön, ja he ymmärtävät käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa
• VAROITUS: valvomaton keittotasolla kypsentäminen rasvaa tai öljyä käytettäessä voi olla vaarallista tai aiheuttaa tulipalon.
• ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä vaan kytke laite pois päältä ja peitä sitten liekit ym. kannella tai sammutuspeitteellä.
  • VAROITUS: Tulipalovaara: älä varastoi mitään keittotason pinnoilla.
• VAROITUS: Jos pinta säröilee, sammuta laite, jotta vältetään sähköiskujen mahdollisuus.
• Älä käytä höyrypesuria puhdistustoimenpiteisiin.

- Keittotason pinnalle ei saa laittaa metallisia esineitä, kuten veitset, haarukat, lusikat ja keittoastioiden kannet, koske ne voivat tulla kuumiksi.

Kaikki roiskeet on poistettava kannesta ennen avaamista.

- Keittotason pinnan on annettava jäähtyä ennen kannen sulkemista.

- Käytön jälkeen sammuta keittotason elementti sen säätimillä. Älä luota pannun tunnistimeen.

- Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

- Kiinteässä johdossa on oltava virrankatkaisumenetelmä johdotusmääräysten mukaisesti.

- Ohjeet määrittävät käytettävän johdon tyypin ottaen huomioon laitteen taustapinnan lämpötilan.

- Jos virtajohto on vaurioitunut, se täytyy viedä vaihdettavaksi valmistajalle, sen valtuuttamaan huoltoliikkeeseen tai vastaaville ammattitaitoisille henkilöille vaarojen välttämiseksi.

- HUOMIO: Jotta voidaan välttää vaara, joka aiheutuu lämpökatkaisijalaitteen tahattomasta nollaamisesta, laitetta ei saa virroittaa ulkoisella kytkinlaitteella kuten ajastimella eikä sitä saa liittää piiriin, joka kytketään säännöllisin väliajoin päälle ja pois päältä käyttölaitteen toimesta.

VAROITUS: Käytä ainoastaan liesisuojia, jotka on suunnitellut keittolaitteiden valmistaja tai jotka tämän laitteen valmistaja on maininnut sopiviksi käyttöohjeissaan tai jotka sisältyvät itse laitteeseen. Sopimattomien suojien käyttö voi aiheuttaa onnettomuuksia.

– Käytä aina sopivia keittoastioita.

- Aseta kattila aina keskelle sitä yksikköä, jota käytät kypsennykseen.

- Älä laita mitään ohjauspaneelin päälle.

- Älä käytä pintaa leikkuualustana.

- Keittotason pinnan on annettava jäähtyä ennen kannen sulkemista.

- HUOMIO: kypsennystä on valvottava. Lyhytaikaista kypsennystä on valvottava jatkuvasti.

Hyvä asiakas:

Kiitos CANDY-induktiokeittotason hankinnasta. Toivomme sen antavan sinulle useita vuosia hyvää palvelua.

Lue käyttöohje huolella ennen keittotason käyttämistä ja säilytä se turvallisessa paikassa tulevaa tarvetta varten.

Tuotteen esittely

Induktiokeittotaso sopii kaikentyyppiselle kypsennykselle sen sähkömagneettisten kypsennysalueiden sekä mikrotietokoneistettujen säätimien ja monitoimintojen ansiosta ja nämä tekevät siitä ihanteellisen valinnan nykypäivän perheille.

Erityisistä tuontimateriaaleista valmistettu CANDY-induktiokeittotaso on erittäin käyttäjäystävällinen, kestävä ja turvallinen.

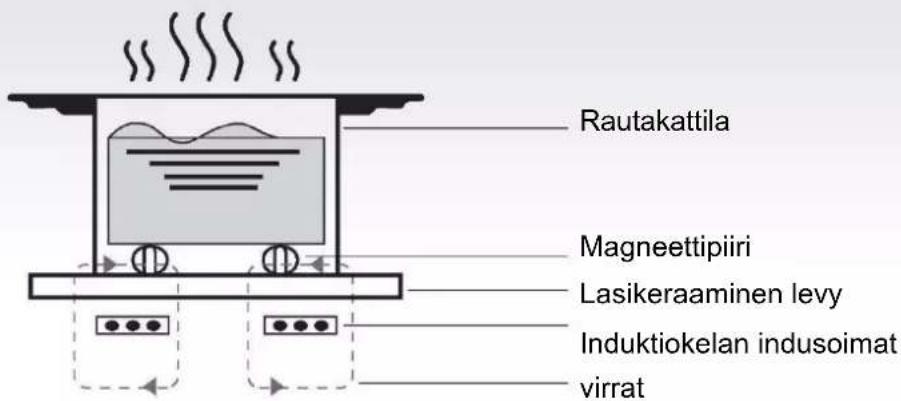

Toimintaperiaate

Induktiokeittotaso sisältää induktiokelan, ferromagneettista materiaalia olevan keittolevyn ja ohjausjärjestelmän. Sähkövirta aikaansaa voimakkaan magneettikentän kelan lävitse. Tämä tuottaa suuren määrän pyörteitä, jotka aikaansaavat lämpöä, joka välitetään sitten keittoalueelta keittoastiaan.

Rautakattila Magneettipiiri Lasikeraaminen levy Induktiokelan indusoimat virrat

Turvallisuus

Tämä keittotaso on suunniteltu erityisesti kotitalouksia varten.

CANDY pyrkii parantamaan tuotteitaan jatkuvasti ja siten varataan oikeus muuttaa laitteen teknisiä, ohjelmaa koskevia tai esteettisiä ominaisuuksia milloin tahansa.

• Ylikuumenemissuoja

Anturi valvoo keittoalueiden lämpötilaa. Kun lämpötila ylittää turvallisen tason, keittoalue sammutetaan automaattisesti.

- Pienten tai ei-magneettisen esineiden tunnistaminen

Kun keittotasolle jätetään halkaisijaltaan alle 80 mm:n kokoinen pannu tai muu pieni esine (esim. veitsi, haarukka, avain) tai ei-magneettinen pannu (esim. alumiinipannu), summeri soi noin minuutin, jonka jälkeen keittotaso siirtyy automaattisesti valmiustilaan.

• Jäännöslämmön varoitus

Kun keittotasoa on käytetty jonkin aikaan, siihen kertyy jäännöslämpöä. Kirjain "H" tulee esiin ja varoittaa sinua pysymään kaukana siitä.

• Automaattisammutus

Toinen induktiotason turvaominaisuus on automaattisammutus. Tämä tapahtuu, kun unohdat sammuttaa keittoalueen.

Sammutuksen oletusajat osoitetaan alla olevassa taulukossa:

Tehotaso	Kuumennusalue sammutetaan automaattisesti, kun on kulunut
1-3 8 tuntia
4-6 4 tuntia
7-9 2 tuntia

Kun pannu poistetaan keittoalueelta, se lopettaa lämmityksen välittömästi ja sammuu itsestään sitten, kun summeri on soinut minuutin ajan.

Varoitus: Jos sinulla on sydämentahdistin, ole yhteydessä lääkäriisi ennen induktiolieden käyttämistä.

Asentaminen

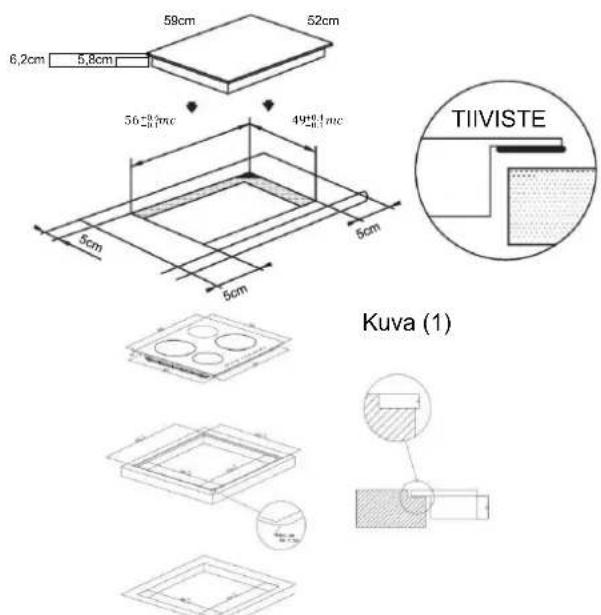

1. Leikkaa työtasoon aukko, jonka mitat osoitetaan seuraavassa kaaviossa. Aukon ympärille on jätettävä vähintään 50 mm:n vapaa tila. Työtason on oltava vähintään 30 mm paksu ja valmistettu kuumaa kestävästä materiaalista. Kuten osoitetaan kuvassa (1)

59cm 52cm 6,2cm 5,8cm 56-8.9mc 49-6.1mc TiIVISTE 5cm 5cm 5cm Kuva (1)

Huuhteluasennus: Toteutettavissa vain, jos uunia ei ole asennettu tiskin alle

1. On erittäin tärkeää, että induktiotaso on hyvin tuuletettu ja ettei tukita ilman otto- ja poistoaukkoja.

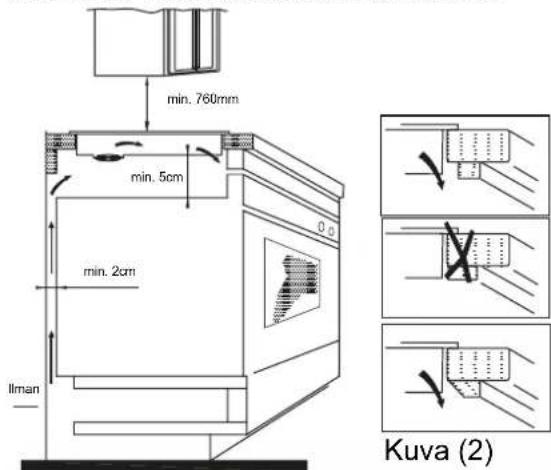

Varmista, että keittotaso on oikein asennettu kuten osoitetaan kuvassa 2.

min. 760mm min. 5cm min. 2cm llman Kuva (2)

HUOM.: Turvallisuuden vuoksi keittotason ja sen yläpuolella olevan kaapin välisen etäisyyden on oltava vähintään 760 mm.

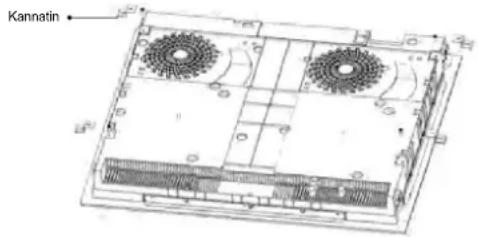

1. Kiinnitä keittotaso työtasolle käyttämällä neljää kannatinta keittotason pohjassa. Kannattimien asentoa voidaan säätää työtason paksuuden mukaan.

Kannatin

Varoituksia:

(1) Induktiokeittotaso on asennettava ammattitaitoisen henkilöstön toimesta. Meillä on omat pätevät asentajat. Älä koskaan asenna laitetta itse.
(2) Induktiokeittotasoa ei saa asentaa jääkaappien, pakastimien, astianpesukoneiden tai kuivauusrumpujen päälle.
(3) Induktiokeittotaso on asennettava niin, että lämpösäteily on optimaalista.
(4) Seinän ja keittotason yläpuolisen alueen tulisi kestää lämpöä.
(5) Jotta vältetään vahingot, kerrosmateriaalin ja liiman on kestettävä korkeita lämpötiloja.

4. Liitäntä virransyöttöön

Pistorasia on liitettävä asianmukaisen standardin vaatimusten mukaisesti yksinapaiseen suojalaukaisimeen. Liitäntämenetelmä osoitetaan kuvassa 3.

Jännite Johtinen liitäntä
380-415V 3N~	Musta Ruskea Sininen Keltavihreä
220–240 V~	Musta ja Ruskea Sininen Keltavihreä

Kuva (3)

Jos johto on vahingoittunut tai se on vaihdettava, työn saa tehdä myynnin jälkeisen palvelun teknikko sopivilla työkaluilla, jotta vältetään onnettomuudet.

Jos laite on liitetty suoraan sähköverkkoon, on asennettava moninapainen suojalaukaisin, jonka koskettimien välinen vähimmäisetäisyys on 3 mm.

Asentajan on varmistettava, että sähköliitäntä tehdään oikein ja että se vastaa turvamääräysten vaatimuksia.

Johtoa ei saa taittua eikä se saa joutua puristuksiin. Johto on tarkastettava säännöllisesti ja sen saa vaihtaa vain alan ammattilainen.

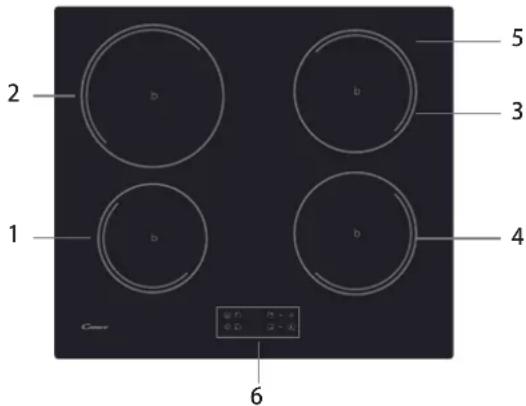

Induktiokeittotason kaavio

2 b b 5 3 1 b b 4 6 Cove

1. Maks. 1300/1500 W alue

2. Maks. 1800/2000 W alue

3. Maks. 2300/2600 W alue

4. Lasilevy

5. Maks. 1800/2000 W alue

6. Ohjauspaneelin ohjain

Ohjauspaneelin kaaviokuva

3 4 5 6 2 1

1. Päälle/pois päältä -säädin

2. Kuumennusalueen valintasäätimet

3. Ajastimen säädin

4. Tehon / Ajastimen säätönäppäin

5. Tehotoiminto

6. Näppäinlukon säädin

Tuotteen käyttö

Kosketussäätimet

• Säätimet toimivat kevyellä kosketuksella eikä niitä tarvitse painaa.
• Käytä sormea vaakasuorassa, älä käytä sormenpäätä.
• Kuulet merkkiäänen joka kerta, kun kosketus rekisteröidään.
• Varmista, että säätimet ovat aina puhtaita ja kuivia sekä ettei niiden päällä ole mitään esineitä (esim. jokin väline tai rätti). Jopa ohut vesikalvo saattaa vaikeuttaa säätimien käyttöä.

Oikean keittoastian valinta

- Käytä vain keittoastioita, joiden pohja sopii induktiokypsennykseen.

Etsi induktion symboli pannun pohjasta tai sen pakkauksesta.

• Voit tarkistaa onko keittoastia sopiva suorittamalla magneettitestin. Siirrä magneettia kattilan pohjaa kohti. Jos kattila vetää sitä puoleensa, se sopii induktiotasolle.
  • Jos sinulla ei ole magneettia:

• Laita hieman vettä kattilaan, jonka haluat tarkistaa.

• Jos el vilku näytöllä ja vesi kuumenee, kattila on sopiva.

- Seuraavista materiaaleista valmistetut keittoastiat eivät sovellu: puhdas ruostumaton teräs, alumiini tai kupari ilman magneettista pohjaa, lasi, puu, posliini, keramiikka ja saviastia.

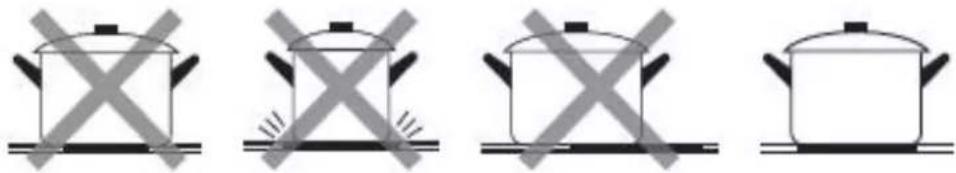

Älä käytä rosoreunaisia tai kaarevapohjaisia keittoastioita.

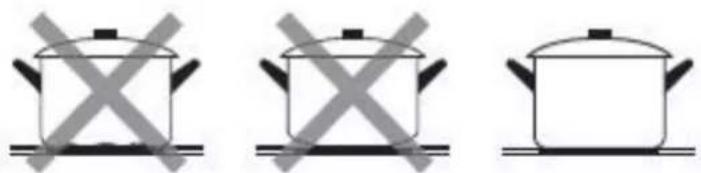

Varmista, että kattilan pohja on sileä ja että se asettuu tarkasti lasipinnalle ja että se on samankokoinen kuin keittoalue. Käytä astioita, joiden halkaisija on suurempi kuin valitun alueen äärirajat. Käyttämällä hieman suurempaa kattilaa, energia hyödynnetään mahdollisimman tehokkaasti. Jos käytät pienempää kattilaa, tehokkuus voi olla odotettua vähäisempi. Keittotaso ei ehkä tunnista kattilaa, jonka halkaisija on alle 140 mm. Aseta aina kattila keittoalueen keskelle.

Nosta aina keittoastiat induktiotasolta, älä työnnä tai vedä niitä, koska ne voivat naarmuttaa lasia.

Kypsennyksen aloittaminen

Kosketa PÄÄLLÄ/POIS-säädintä kolme sekuntia. Kun laite on kytkeytynyt päälle, kuuluu äänimerkki ja kaikissa näytöissä näkyy "-" tai "-" - - " osoittaen induktiokeittotason olevan valmiustilassa.

Aseta haluamasi astia keittoalueelle, jota haluat käyttää.

- Varmista, että astian pohja ja keittoalueen pinta ovat puhtaat ja kuivat.

Kosketat kuumennusalueen valintasäädintä ja vieressä oleva merkkivalo alkaa vilkkua

Valitse lämpöasetus koskettamalla tai + -säädintä.

- Jos et valitse kuumennusasetusta 1 minuutin kuluessa, induktiokeittotaso kytkeytyy automaattisesti pois päältä. Silloin sinun täytyy aloittaa uudelleen vaiheesta 1.

- Voit muuttaa kuumennusasetusta milloin tahansa valmistuksen aikana.

Jos näytöllä vilkkuu vuorotellen kuumennusasetuksen kanssa

Se tarkoittaa, että:

• et ole asettanut astiaa oikealle keittoalueelle,
- käyttämäsi astia ei sovellu induktiokypsennykseen, tai
- astia on liian pieni tai sitä ei ole keskitetty oikein keittoalueelle.

Kuumennus ei ala ennen kuin soveltuva astia on asetettu keittoalueelle.

Näyttö sammuu automaattisesti 1 minuutin kuluttua, jos soveltuvaa astiaa ei aseteta keittoalueen päälle.

Kypsennyksen lopettaminen

Kosketa sen kuumennusalueen valintasäädintä, jonka haluat kytkeä pois päältä.

Kytke keittoalue pois päältä vierittämällä alaspäin kohtaan "0" tai koskettamalla "-" ja "+" -säätimiä yhdessä. Varmista, että näytössä näkyy "0".

TAI

Kytke koko keittotaso pois päältä koskettamalla PÄÄLLÄ/POIS-säädintä.

Varo kuumia pintoja

H ilmaisee, mikä keittoalue on kuuma kosketettaessa. Se häviää, kun pinta on jäähtynyt turvalliseen lämpötilaan. Sitä voidaan käyttää myös energiansäästötoimintona. Jos haluat lämmittää lisää astioita, käytä keittoaluetta, joka on edelleen kuuma.

Tehotoiminnon käyttäminen

Aktivoi tehotoiminto

Kosketa kuumennusalueen valintasäädintä

Kosketa tehotoiminnon säädintä B, alueen osoitin näyttää "P" ja teho saavuttaa maksimin.

b P

Peruuta tehotoiminto

Painamalla "b"-säädintä tai "-" -säädintä tehotoiminto perutaan, jolloin keittoalue palaa alkuperäiseen asetukseensa.

Kosketa "-" ja "+" -säätimiä yhdessä. Keittoalue kytkeytyy pois päältä ja tehotoiminto peruutetaan automaattisesti.

b TAI

0 - +

• Keittoalue palautuu sen alkuperäiseen asetukseen 5 minuutin kuluttua.
• Jos alkuperäinen asetus on 0, se palautuu arvoon 9, kun on kulunut 5 minuuttia.

• Voit lukita säätimet tahattoman käytön estämiseksi (esimerkiksi lapset voivat vahingossa kääntää keittoalueet päälle).
• Kun säätimet on lukittu, kaikki säätimet lukuun ottamatta PÄÄLLÄ/POIS-säädintä ovat pois käytöstä.

Lukitse säätimet

Kosketa lukitussäädintä

Ajastimen merkkivalo näyttää "Lo"

Avaa säätimien lukitus

Kosketa jatkuvasti lukitussäädintä hetken aikaa.

Kun keittotaso on lukitustilassa, kaikki säätimet ovat pois käytöstä lukuun ottamatta PÄÄLLÄ/POIS-säädintä ①, voit aina sammuttaa induktiotason PÄÄLLÄ/POIS ①- säätimellä hätätilanteessa, mutta ennen keittotason seuraavaa käyttämistä sinun on avattava lukitus.

Ajastimen säädin

Voit käyttää ajastinta kahdella eri tavalla:

a) Voit käyttää sitä minuuttimuistuttimena. Silloin ajastin ei kytke mitään keittoaluetta pois päältä, kun asetettu aika on kulunut.
b) Voit asettaa sen kytkemään yhden tai useamman keittoalueen pois päältä, kun asetettu aika on kulunut.

Ajastimen enimmäisaika on 99 minuuttia.

a) Ajastimen käyttö minuuttimuistuttimena

Varmista, että keittotaso on päällä, jos valitset keittoalueen

Huomaa: jotta voit käyttää minuuttimuistutinta, ainakin yhden alueen on oltava aktiivinen.

Valitse alue koskettamalla kuumennusalueen valintasäädintä.

Kun alue on vahvistettu, kosketa ajastimen säädintä.

Muistuttimen osoitin alkaa vilkkua ja ajastimen näytöllä näkyy "10".

Aseta aika koskettamalla "-" tai "+" -säädintä ajastimessa Vihje: Paina "-" tai "+" -säädintä ajastimessa kerran vähentääksesi tai lisätäksesi aikaa 1 minuutilla.

Kosketa ajastimen säädintä "-" tai "+" pitkään, jotta vähennät tai lisäät aikaa 10 minuuttia.

Minuuttimuistuttimen peruuttaminen

Valitse alue koskettamalla kuumennusalueen valintasäädintä. Kosketa hetken kuluttua ajastimen säädintä. Koskettamalla "-" ja "+" yhdessä, ajastin peruutetaan ja minuuttien näytöllä näkyy "00".

Kun aika on asetettu, se alkaa kulua välittömästi.

Näytössä näkyy jäljellä oleva aika ja ajastimen osoitin vilkkuu 5 sekuntia.

Merkkiääni kuuluu 30 sekunnin ajan ja ajastimen osoitin näyttää "- -", kun asetettu aika päättyy.

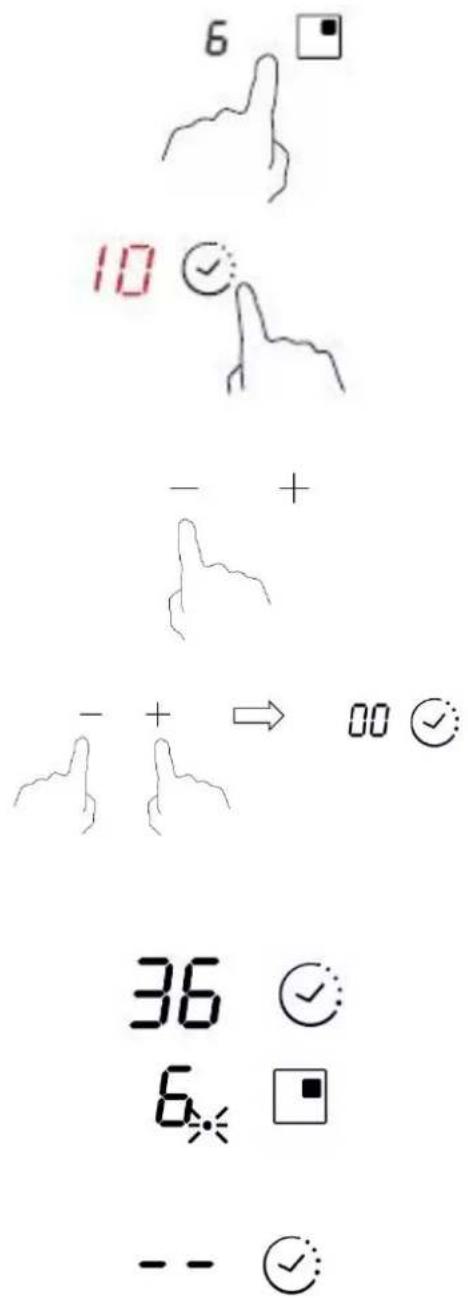

b) Ajastimen asettaminen kytkemään yksi keittoalue pois päältä

Aseta yksi alue

Kosketa sen keittoalueen valintasäädintä, johon haluat asettaa ajastuksen. (esim. alue 3#)

Nopeasti, ennen kuin näyttö lakkaa vilkkumasta, kosketa ajastimen säädintä. Muistuttimen osoitin alkaa vilkkua ja ajastimen näytöllä näkyy "10".

Aseta aika koskettamalla "-" tai "+" -painiketta ajastimessa Vihje: Kosketa "-" tai "+" -säädintä ajastimessa kerran, jolloin se vähenee tai lisääntyy 1 minuutilla.

Kosketa ajastimen säädintä "-" tai "+" pitkään, jotta vähennät tai lisäät aikaa 10 minuuttia.

Ajastimen peruuttaminen

Valitse alue koskettamalla kuumennusalueen valintasäädintä. Kosketa hetken kuluttua ajastimen säädintä.

Koskettamalla "-" ja "+" yhdessä, ajastin peruutetaan ja minuuttien näytöllä näkyy "00".

Kun aika on asetettu, se alkaa kulua välittömästi. Näytössä näkyy jäljellä oleva aika ja ajastimen osoitin vilkkuu 5 sekunnin ajan.

HUOMAA: Tehotason osoittimen vieressä oleva punainen piste syttyy osoittaen, että alue on valittu.

Kun ajastimeen asetettu aika on kulunut, vastaava keittoalue kytkeytyy pois päältä automaattisesti.

6 10 - + - + → 00 36 ✓ 6 * □ -- ✓

Muut keittoalueet jatkavat toimintaa, jos ne on aiemmin kytketty päälle. Edellä esitetyt kuvat ovat vain viitteellisiä ja lopputuote on ensisijainen.

Tehonhallintatoiminto

• Induktioliedelle voidaan asettaa enimmäistehoja valitsemalla eri tehoalueita.
• Tnduktioliedet pystyvät rajoittamaan automaattisesti toimintaansa pienemmälle teholle ylikuormitusriskin välttämiseksi.
• Lämmitysalueille ei tarvitse laittaa mitään keittoastioita. Suosittelemme, että määrittäminen aloitetaan 5 sekunnin kuluessa virran kytkemisestä. Tehon määritystilaan on siirryttävä 60 sekunnin kuluessa, jotta voit siirtyä tehonhallintatoimintoon.

Tehonhallintatoimintoon siirtyminen
1. Huomaa:älä laita liettä päälle. Paina tässä vaiheessa samanaikaisesti: Boost ja lukkokuvake.	S-symboli näkyy vyöhykkeellä 1.
2. Paina lukkoa.	S-symboli näkyy vyöhykkeellä 1 ja E-symboli näkyy vyöhykkeellä 2.
3. Paina Boost- ja lukkopainiketta samanaikaisesti.	S-symboli näkyy vyöhykkeellä 1, E-symboli näkyy vyöhykkeellä 2 ja kirjain t näkyy vyöhykkeellä 3. Samaan aikaan ajastinilmaisimessa näkyy nykyinen maksimitehotila (7,2).
Kun haluat siirtyä toiselle tasolle,
paina lyhyesti Boost-painiketta	Tehotasoja on 6: 7,2–2,5. Ajastimen ilmaisin näyttää yhden niistä."7.2": maksimiteho on 7,2 kW"6.5": maksimiteho on 6,5 kW"5.5": maksimiteho on 5,5 kW"4.5": maksimiteho on 4,5 kW"3.5": maksimiteho on 3,5 kW"2.5": maksimiteho on 2,5 kW
Vahvistus – tehonhallintatoiminto
Kun haluttu tehonmääritystila on valittu, paina lukkokuvaa.	Tehotila on määritetty onnistuneesti, kun ajastimen ilmaisin lakkaa vilkkumasta.
Tehonhallintatoiminnosta poistuminen
Katkaise liedestä virta määritysten tekemisen jälkeen ja kytke virta uudelleen.	Liesi sammuu sen jälkeen.

Keittoastioiden valinta

Valurauta öljypaistoon

Ruostumaton teräs

Valurautapannu

Valurautakeitin

Emaloitu vesipannu, ruostumatonta terästä

Emaloitu keittoastia

Parilapannu

Sinulla voi olla useita erilaisia keittoastioita

1. Tämä induktiokeittotaso voi tunnistaa erilaisia keittoastioita, jotka voit testata käyttämällä jotain seuraavaa menetelmää:

Aseta astia keittoalueelle. Jos vastaava keittoalue näyttää tehotason, silloin keittoastia on sopiva. Jos "U" vilkkuu, silloin keittoastia ei sovellu käytettäväksi induktiokeittotason kanssa.

1. Pidä magneettia keittoastiaa vasten. Jos magneetti tarttuu keittoastiaan, silloin se sopii käytettäväksi induktiokeittotason kanssa.

HUOM.: Keittoastian pohjassa on oltava magneettista materiaalia.

Sillä on oltava tasainen pohja ja halkaisijan on oltava taulukon 1 mukainen.

1. Käytä ainoastaan ferromagneettisia keittoastioita, jotka ovat emaloitua terästä, valurautaa tai ruostumatonta terästä, joka sopii yhteen induktiolieden kanssa

2. Käytä pannuja, joiden ferromagneettisen alueen halkaisija (pannun pohja) on alla olevan taulukon mittojen mukainen. (Taulukko 1)

- Jos käytät pienempiä kattiloita, suorituskyky voi heikentyä

- Jos käytät kattilaa, jonka halkaisija on pienempi kuin taulukossa 1 ilmoitettu, kattiloita ei ehkä havaita

Alueen mittojen mukaan voit käyttää halkaisijaltaan erikokoisia pannuja alla olevan kuvan mukaisesti:

Ø140 Ø180 Ø210

1. Jos ferromagneettinen osa peittää vain osittain kattilan pohjan, ainoastaan ferromagneettinen alue lämpiää ja loppuosa pohjasta ei mahdollisesti lämpene riittävästi kypsennystä varten.

2. Jos ferromagneettinen alue ei ole homogeeninen vaan siinä on muita materiaaleja kuten alumiinia, tämä voi vaikuttaa lämmitykseen ja kattilan havaitsemiseen.

Jos kattilan pohja muistuttaa alla olevia kuvia, kattilaa ei ehkä havaita.

	Induktiokeittoastian pohjan halkaisija
Keittoalue Minimi Maksimi
1 120 160
2 160 210
3 & 4 140 180

Edellä kuvattu voi vaihdella pannun koon ja sen valmistusmateriaalin mukaan.

Puhdistaminen ja ylläpitohuolto

Induktiokeittotason pinta voidaan puhdistaa helposti seuraavalla tavalla:

Likatyyppi	Puhdistusmenetelmä	Puhdistusmateriaalit
Kevyt	Upota sieni kuumaan veteen ja pyyhi kuivaksi	Puhdistussieni
Renkaat ja kalkkijäämät	Levitä alueelle valkoista etikkaa ja pyyhi pehmeällä liinalla tai käytä kaupallisesti saatavilla olevaa tuotetta	Lasikeramiikalle sopiva erityisliima
Makeiset, sulanut alumiini tai muovi	Käytä erityistä lasikeramiikalle soveltuvaa kaavinta jäämien poistoon (silikonituote on paras)	Lasikeramiikalle sopiva erityisliima

HUOM.: Kytke virransyöttö irti ennen puhdistusta.

Vikanäyttö ja tarkastus

Induktiokeittotaso on varustettu itsediagnoositoiminnolla. Tämän testin avulla teknikko voi tarkistaa useiden komponenttien toiminnan purkamatta keittolevyä tai irrottamatta sitä työtasosta.

Vianmääritys

1) Asiakkaan käytön aikana ilmenevä vikakoodi ilmenee ja vastaava ratkaisu:

Vikakoodi Ongelma Ratkaisu
Ei automaattista palautusta
E1	Keraamisen levyn lämpötila-anturin vika -avoin piiri.	Tarkasta liitäntä tai vaihda keraamisenlevyn lämpötila-anturi.
E2	Keraamisen levyn lämpötila-anturin vika -oikosulku.
EB Keraamisen levyn lämpötila-anturin vika
E3	Keraamisen levyn anturin korkealämpötila.	Odota, että keraamisen levyn lämpötilapalautuu normaaliksi.Kosketa "PÄÄLLÄ/POIS"-painiketakäynnistääksesi laite uudelleen.
E4	IGBT:n lämpötila-anturin vika - avoin piiri.	Vaihda piirilevy.
E5	IGBT:n lämpötila-anturin vika - oikosulku
E6 IGBT:n	korkea lämpötila.	Odota, että IGBT:n lämpötila palautuunormaaliksi.Kosketa "PÄÄLLÄ/POIS"-painiketakäynnistääksesi laite uudelleen. Tarkastatoimiiko puhallin normaalisti, tarvittaessavaihda puhallin.
E7 Syöttöjännite alittaa nimellisjännitteen.		Tarkasta onko virransyöttö normaalia.Kytke teho päälle, kun virransyöttö onnormaalia.
E8 Syöttöjännite ylittää nimellisjännitteen.
U1 Yhteysvirhe.		Aseta näyttötaulun ja piirilevyn välinen liitäntä takaisin paikoilleen. Vaihda piirilevy tai näyttötaulu.

2) Erityinen vika ja ratkaisu

Vika	Ongelma	Ratkaisu A	Ratkaisu B
Ledi ei syty, kun laite kytketään verkkoon.	Ei toimiteta virtaa.	Tarkasta, onko pistoke kunnolla pistorasiassa ja että pistorasia toimii.
	Lisäpiirilevyn ja näyttötaulun liitännän vika.	Tarkasta liitäntä.
	Lisäpiirilevy on vahingoittunut.	Vaihda lisäpiirilevy.
	Näyttötaulu on vaurioitunut.	Vaihda näyttötaulu.
Jotkut painikkeet eivät toimi tai ledinäyttö ei ole normaali.	Näyttötaulu on vaurioitunut.	Vaihda näyttötaulu.
Kypsennystavan osoitin tulee näkyviin, mutta kuumennus ei käynnisty.	Lieden lämpötila on korkea.	Ympäristönlämpötila on ehkä liian korkea. Ilman ottoaukko tai poistoilmaventtiili voi olla tukossa.
	Puhaltimessa on jokin vialla.	Tarkasta toimiiko puhallin normaalisti, tarvittaessa vaihda puhallin.
	Piirilevy on vahingoittunut.	Vaihda piirilevy.
Kuumennus pysähtyy yllättäen käytön aikana ja näytöllä vilkkuu "u".	Kattila on väärää tyyppiä. Kattilan halkaisija on liian pieni.	Käytä sopivaa kattilaa (katso ohjekäsikirja).	Kattilan tunnistuspiiri on vahingoittunut, vaihda piirilevy.
	Liesi on ylikuumentunut.	Laite on ylikuumentunut. Odota, että lämpötila palautuu normaaliksi.
		Käynnistä laite uudelleen painamalla "PÄÄLLÄ/POIS"-painiketta.
Saman puolen kuumennusalueet (kuten ensimmäinen ja toinen alue) näyttävät "u".	Piirilevyn ja näyttötaulun liitännän vika,	Tarkasta liitäntä.
	Viestintäosan näyttötaulu on vahingoittunut.	Vaihda näyttötaulu.
	Emolevy on vahingoittunut.	Vaihda piirilevy.
Tuulettimen moottorin ääni on epänormaali.	Puhaltimen moottori on vahingoittunut.	Vaihda puhallin.

Edellä kuvataan tavallisten vikojen arviointi ja tarkastus.
Älä pura laitetta itse, jotta vältetään mahdolliset vaarat ja induktiotason vahingot.

Asiakaspalvelu

Jos tapahtuu häiriö, ennen myynnin jälkeiseen palveluun soittamista toimi seuraavasti:

• Tarkasta, että laite on liitetty kunnolla verkkoon
• Lue edellä kuvattu vika- ja näyttötaulukko

Jos et vieläkään onnistu korjaamaan ongelmaa, sammuta laite, älä yritä purkaa sitä, ja soita myynnin jälkeiseen palveluun.

Erityinen ilmoitus

Tämän oppaan sisältö on tarkastettu huolellisesti. Yhtiötä ei voi kuitenkaan pitää vastuullisena mistään painovirheistä tai puutteista. Lisäksi oppaan päivitettyyn versioon saatetaan lisätä teknisiä muutoksia ilman erillistä ilmoitusta. Tämän oppaan laitteen ulkonäkö tai väri voi poiketa todellisen laitteen vastaavista ominaisuuksista.

HÄVITTÄMINEN: Älä hävitä tätä tuotetta lajittelemattomana yhdyskuntajätteenä. Kyseisen jätteen erilliskeräys myöhempää käsittelyä varten on välttämätöntä.

Tämä laite on merkitty sähkö- ja elektroniikkaromua koskevan eurooppalaisen direktiivin 2012/19/EU (WEEE) mukaisesti.

Varmistamalla, että tämä laite hävitetään oikein, voit ehkäistä ympäristölle ja ihmisten terveydelle mahdollisesti aiheutuvia vahinkoja, jotka voisivat muuten aiheutua, jos se hävitetään virheellisellä tavalla.

Tuotteessa oleva symboli osoittaa, että sitä ei saa käsitellä normaalina kotitalousjätteenä. Se on vietävä sähkö- ja elektroniikkalaiteromun keräyspisteeseen.

Tämä laite on hävitettävä noudattaen erityistä jätteiden hävittämistä. Jos haluat lisätietoja tämän laitteen käsittelystä, keräyksestä ja kierrätyksestä, ota yhteys paikallisiin viranomaisiin, alueesi jätehuoltopalveluun tai kauppaan, josta ostit tuotteen.

Jos haluat lisätietoja tämän tuotteen käsittelystä, talteenotosta ja kierrätyksestä, ota yhteys kunnan viranomaisiin, alueesi jätehuoltopalveluun tai kauppaan, josta ostit tuotteen.

Tuotetiedot kotitalouksien sähkökeittotasoille, jotka täyttävät vaatimukset komission asetuksessa (EU) Nro 66/201
		Asento	Symboli	Arvo	Yksikkö
Mallin tunnistus
Keittotason tyyppi:				OCDJ642K
Keittoalueiden ja/tai vyöhykkeiden määrä	alueet			4
	vyöhykkeet
Lämmitystekniikka (induktiokeittoalueet ja keittovyöhykkeet, säteilevät keittovyöhykkeet, kiinteät levyt)	Induktiokeittoalueet			X
	Induktiokeittyöhykkeet
	säteilevät keittoalueet
	kiinteät levyt
Pyöreille keittoalueille tai -vyöhykkeille: hyötypinta-alan halkaisija sähkölämmitteiselle keittoalueelle, pyöristetty lähimpään 5 millimetriin		Takana vasemmalla	∅	21,0	cm
		Takana keskellä	∅		cm
		Takana oikealla	∅	18,0	cm
		Keskellä vasemmalla	∅		cm
		Keskiosan keskellä	∅		cm
		Keskellä oikealla	∅		cm
		Edessä vasemmalla	∅	16,0	cm
		Edessä keskellä	∅		cm
		Edessä oikealla	∅	18,0	cm
Muille kuin pyöreille keittoalueille tai -vyöhykkeille: hyötypinta-alan leveys sähkölämmitteiselle keittoalueelle tai -vyöhykkeelle, pyöristetty lähimpään 5 millimetriin		Takana vasemmalla	Lvk		cm
		Takana keskellä	Lvk		cm
		Takana oikealla	Lvk		cm
		Keskellä vasemmalla	Lvk		cm
		Keskiosan keskellä	Lvk		cm
		Keskellä oikealla	Lvk		cm
		Edessä vasemmalla	Lvk		cm
		Edessä keskellä	Lvk		cm
		Edessä oikealla	Lvk		cm
Keittoalueen tai -vyöhykkeen energiankulutus laskettuna kilogrammaa kohden		Takana vasemmalla	ECElectric cooking	182,0	Wh/kg
		Takana keskellä	ECElectric cooking		Wh/kg
		Takana oikealla	ECElectric cooking	186,3	Wh/kg
		Keskellä vasemmalla	ECElectric cooking		Wh/kg
		Keskiosan keskellä	ECElectric cooking		Wh/kg
		Keskellä oikealla	ECElectric cooking		Wh/kg
		Edessä vasemmalla	ECElectric cooking	196,3	Wh/kg
		Edessä keskellä	ECElectric cooking		Wh/kg
		Edessä oikealla	ECElectric cooking	187,6	Wh/kg
Keittotason energiankulutus laskettuna kilogrammaa kohden ECElectric hob 188,1					Wh/kg
Sovellettu standardi: EN 60350- 2 Ruuanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat
Energiansäästoä koskevia ehdotuksia:Keittotason parhaan tehokkuuden saavuttamiseksi, aseta kattila keittoalueen keskelle.Kannen käyttäminen vähentää keittoaikoja ja säästää energiaa pidättämällä lämpöä.Minimoi neste- tai rasvamäärä, jotta vähennetään keittoaikoja.Aloita keittäminen korkealla asetuksella ja vähennä asetusta, kun ruoka on lämmennyt kauttaaltaan.Käytä astioita, joiden halkaisija on suurempi kuin valitun alueen äärirajat.
Nämä tiedot ovat osa laitteen käyttöohjetta.
