MODE D'EMPLOI RTAX1800 Plus ASUS
Contenu de la boîte
Routeur Wi-Fi RT-AX55, adaptateur secteur
Câble réseau (RJ-45), guide de démarrage rapide

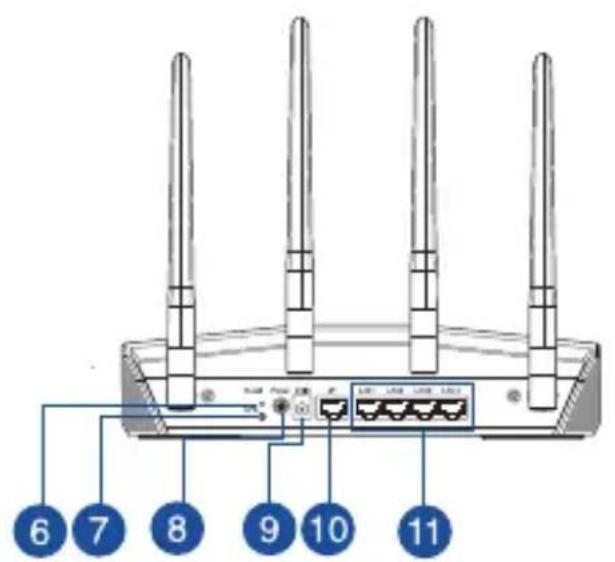

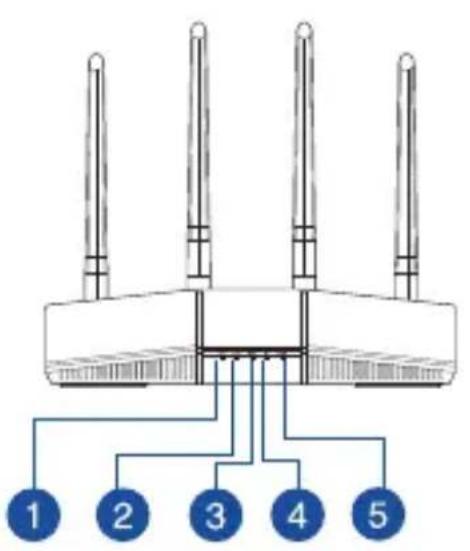

Aperçu rapide de votre routeur RT-AX55
| 1 | Voyant de bande 5 GHz Bouton WPS |
| 2 | Voyant de bande 2,4 GHz Interrupteur d'alimentation |
| 3 | Voyants réseau local (LAN) 1 à 4 |
| 4 | Voyant réseau étendu (WAN) (Internet) |
| 5 | Voyant d'alimentation Ports réseau local (LAN) 1 à 4 |
| 6 | Bouton de réinitialisation |
Placer le routeur Wi-Fi
Pour optimiser la transmission du signal Wi-Fi entre votre routeur et les périphériques réseau y étant connectés, veuillez vous assurer des points suivants :
- Placez le routeur Wi-Fi dans un emplacement central pour obtenir une couverture Wi-Fi optimale.
- Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
- Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les normes/fréquences Wi-Fi 802.11g ou 20 MHz, les périphériques 2,4 GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal Wi-Fi.
- Mettez toujours le routeur à jour avec la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour.

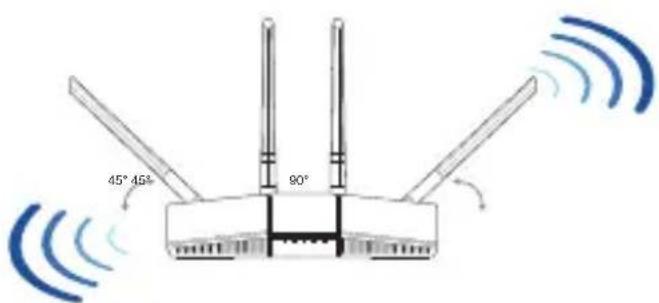

- Pour assurer le meilleur signal Wi-Fi, orientez les quatre antennes externes comme illustré sur le schéma ci-dessous.
REMARQUES :
- Utilisez uniquement l'adaptateur secteur fourni avec votre appareil. L'utilisation d'autres adaptateurs peut endommager l'appareil.
- Caractéristiques :
| Adaptateur secteur CC Sortie CC : +12V (1A) |
| Température de fonctionnement 0-40°C Stockage | 0-70°C | | |
| Humidité de fonctionnement 50-90 % Stockage 20-90 % | |
Préparer votre modem
- Débranchez le câble d'alimentation / le modem DSL. Si votre modem possède une batterie de secours, retirez-la.
REMARQUE : Si vous utilisez le DSL pour accéder à Internet, vous aurez besoin du nom d'utilisateur et du mot de passe fournis par votre fournisseur d'accès Internet (FAI) pour configurer votre routeur.
- Raccordez votre modem au routeur à l'aide du câble réseau fourni.
- Allumez votre modem câble/DSL.
- Vérifiez les voyants lumineux de votre modem câble/DSL pour vous assurer que la connexion est établie.
Vous pouvez configurer votre routeur via une connexion filaire ou Wi-Fi.

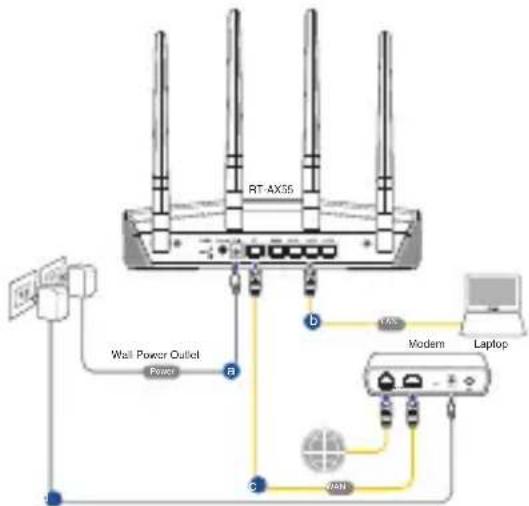

A. Connexion filaire
- Branchez le routeur sur une prise électrique, puis allumez-le. Utilisez le câble réseau pour relier votre ordinateur au port de réseau local (LAN) du routeur.
- L'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur Internet. Si ce n'est pas le cas, entrez http://router.asus.com dans la barre d'adresse.

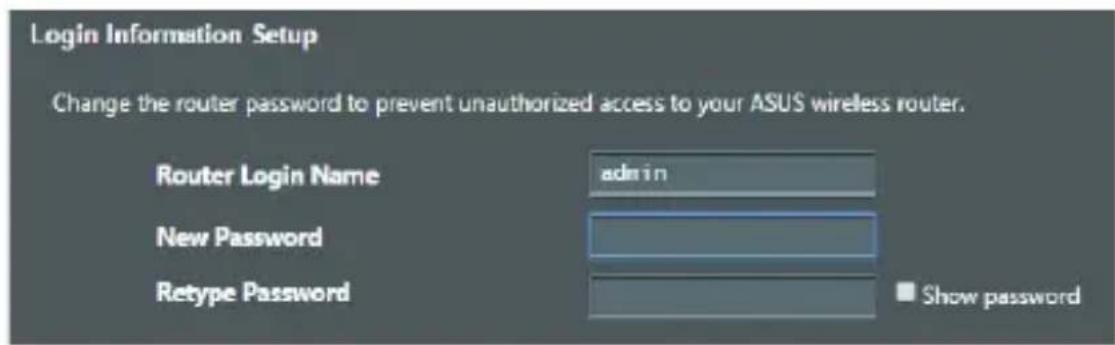

- Définissez un mot de passe afin d'éviter les accès non autorisés au routeur.

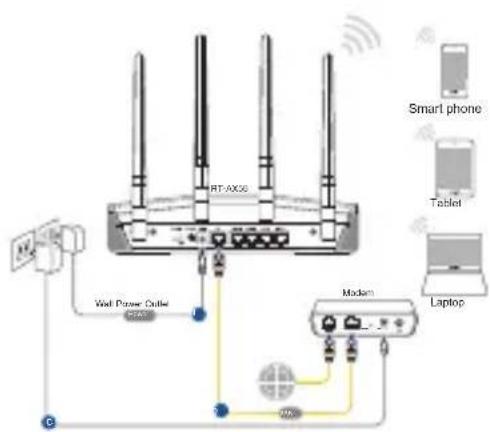

B. Connexion Wi-Fi
- Branchez le routeur sur une prise électrique, puis allumez-le.

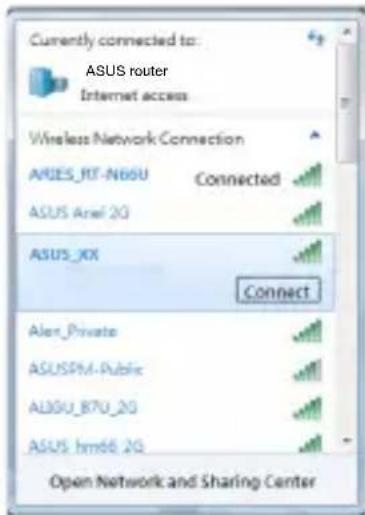

- Connectez-vous au réseau dont le nom (SSID) est affiché sur l'étiquette du produit située à l'arrière du routeur. Pour garantir une plus grande sécurité, modifiez le nom du réseau et le mot de passe.
Nom du réseau Wi-Fi ASUS_XX (SSID) :
- XX correspond aux deux derniers chiffres de l'adresse MAC. Vous pouvez les trouver sur l'étiquette située à l'arrière de votre routeur.
- Vous pouvez configurer votre routeur à l'aide de l'interface de gestion ou de l'application ASUS Router.
a. Configuration via l'interface de gestion
- Une fois connecté, l'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur internet. Si ce n'est pas le cas, entrez http://router.asus.com dans la barre d'adresse.

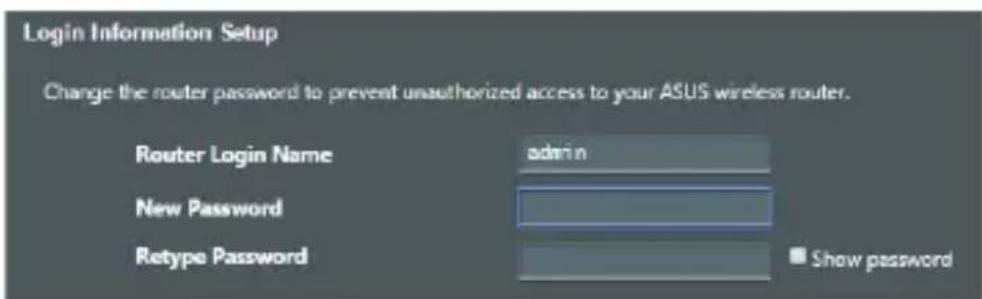

- Définissez un mot de passe afin d'éviter les accès non autorisés au routeur.
b. Configuration via l'application
Téléchargez l'application ASUS Router pour configurer votre routeur par le biais de vos appareils mobiles.
- Activez le Wi-Fi sur vos appareils mobiles et connectez-vous au réseau du routeur.
- Suivez les instructions de configuration de l'application ASUS Router pour effectuer la configuration.
ASUS Router
Google Play
App Store
ASUS Router
Se rappeler des paramètres de votre routeur Wi-Fi
- Notez les paramètres Wi-Fi nécessaires lors de la configuration de votre routeur.
| Nom du routeur : Mot de passer : | |
| 2.4 Nom du réseau de 2,4 GHz (SSID) : Mot de passer : | |
| Nom du réseau de 5 GHz (SSID) : Mot de passer : | |
FAQ
- Où puis-je obtenir plus d'informations sur le routeur Wi-Fi ?
- Site de la FAQ en ligne : https://www.asus.com/support/faq
- Site de support technique : https://www.asus.com/support
- Vous pouvez consulter le manuel de l'utilisateur en ligne à l'adresse suivante : https://www.asus.com/support
Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
La bande 5150 - 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
CANICES-3(B)/NMB-3(B)
La puissance de sortie émise par cet appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique du Canada (ISED). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors d'un fonctionnement normal.
Cet équipement doit être installé et utilisé avec un minimum de 31 cm de distance entre la source de rayonnement et votre corps.
L'utilisation de cet appareil est autorisée au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Innovation, Sciences et Développement économique du Canada, rendez-vous sur :
http://www.ic.gc.ca/eic/site/ceb-bhst.nsf/eng/h_tt00020.html
Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous sur : https://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html
Précautions d'emploi de l'appareil
a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence. c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau. d. Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.
IpepiK pexmib po6oTu yKpaHn:
2,4 GHz : 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 5 GHz : 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80).
Yactota, pexim imakcmaIbHa BnnpomHOBaHa notyxhictb Jny KpaIH:
2412-2472 MHz : 19,98 dBm ; 5180-5240 MHz : 19,98 dBm ; 5260-5320 MHz : 19,98 dBm ; 5500-5670 MHz : 19,98 dBm ;
Important : cet appareil est destiné à être utilisé à l'intérieur uniquement, pendant son fonctionnement dans la bande de fréquences 5150-5350 MHz.
Conditions d'exploitation :
- Température de fonctionnement de l'appareil : 0-40 °C. N'utilisez pas l'appareil dans des conditions de températures extrêmement élevées ou basses.
- Ne placez pas l'appareil à proximité de sources de chaleur, par exemple, à côté d'un four à micro-ondes, d'une armoire de cuisson ou d'un radiateur.
- L'utilisation d'un adaptateur secteur incompatible ou non certifié peut entraîner un incendie, une explosion ou d'autres conséquences dangereuses.
- Lors du branchement à l'alimentation secteur, l'appareil doit être placé à proximité de la prise, et l'accès à celle-ci doit être dégagé.
- L'élimination de l'appareil doit être effectuée conformément aux lois et réglementations locales. L'appareil et sa batterie en fin de vie doivent être remis à un point de collecte certifié pour le recyclage ou l'élimination appropriée. Cet appareil n'est pas destiné aux enfants. Les enfants ne peuvent utiliser l'appareil qu'en présence d'adultes.
- Ne jetez pas l'appareil ni ses accessoires avec les déchets ménagers ordinaires.
EAC
Tous les modes de fonctionnement :
2,4 GHz : 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40)
5 GHz : 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80)
Déclaration de la Communauté Européenne
ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant: https://www.asus.com/Networking/RT-AX55/HelpDesk Declaration/.
Test de la conformité aux exigences d'écoconception selon [CE 1275/2008] et [UE 801/2013]. Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement. Pour sortir l'appareil du mode veille, appuyez sur le bouton Wi-Fi, LED, de réinitialisation ou WPS.
Cet appareil a été testé et s'est avéré conforme aux limites établies par l'UE en terme d'exposition aux radiations dans un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 31 cm de distance entre la source de rayonnement et votre corps.
Tous les modes de fonctionnement:
2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax(HE40)
5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ax (HE20), 802.11ax(HE40), 802.11ax (HE80)
La fréquence, le mode et la puissance maximale transmise de l'UE sont listés ci-dessous:
2412-2472MHz: 19.79dBm
5180-5240MHz VHT20 MCS0: EIRP 22.9dBm
5260-5320MHz VHT40 MCS0: EIRP 22.8dBm
5500-5700MHz VHT80 MCS0: EIRP 29.9dBm
Cet appareil est restreint à une utilisation en intérieur lors d'un fonctionnement dans la plage de fréquence de 5150 à 5350 MHz.
L'adaptateur doit être installé à proximité de l'équipement et être aisément accessible.
Avertissements de sécurité
- Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0 °C (32 °F) et 40 °C (104 °F).
- Référez-vous à l'étiquette située au-dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
- NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le châssis a été endommagé.
- NE PAS placer, faire tomber ou insérer d'objets sur/dans le produit.
- NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage.
- NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.
- NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périphériques endommagés.
- Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
- Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
- Ne placez pas cet appareil à une hauteur supérieure à 2 mètres.
