Caractéristiques techniques	Réfrigérateur combiné, classe énergétique A++
Capacité totale	Réfrigérateur : 368 L, Congélateur : 109 L
Dimensions	Hauteur : 203 cm, Largeur : 91 cm, Profondeur : 70 cm
Type de froid	Froid ventilé (No Frost)
Fonctionnalités	Super réfrigération, Super congélation, Distributeur d'eau
Utilisation	Réglage de la température électronique, Éclairage LED
Entretien	Fonction de dégivrage automatique, Nettoyage intérieur facile
Sécurité	Système de verrouillage de porte, Alarme de température
Informations générales	Poids : 100 kg, Couleur : Inox

FOIRE AUX QUESTIONS - KA93GAI30N SIEMENS

Le réfrigérateur ne fonctionne pas, que faire ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température appropriée.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande à l'avant du réfrigérateur pour ajuster la température. La température idéale pour le réfrigérateur est entre 3°C et 5°C.

Il y a de la condensation à l'intérieur du réfrigérateur, que dois-je faire ?

Assurez-vous que les portes du réfrigérateur se ferment correctement. Évitez d'ouvrir la porte trop souvent et vérifiez que les aliments ne bloquent pas les évents d'air.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs.

Le réfrigérateur fait un bruit inhabituel, que faire ?

Vérifiez si l'appareil est de niveau. Un bruit peut également provenir des ventilateurs ou de la circulation de l'air. Si le bruit persiste, contactez le service après-vente.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes en dessous pour absorber l'eau. Ne jamais utiliser d'objets tranchants pour gratter la glace.

Les lumières à l'intérieur du réfrigérateur ne s'allument pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est correctement fermée, car les lumières s'éteignent lorsque la porte est fermée.

Quel est le niveau de consommation énergétique du SIEMENS KA93GAI30N ?

Ce modèle est classé A+++, ce qui signifie qu'il est très efficace sur le plan énergétique. Cela contribue à réduire les coûts d'électricité.

Que faire si le réfrigérateur dégage une odeur désagréable ?

Nettoyez l'intérieur du réfrigérateur et jetez les aliments périmés. Placez un réceptacle de bicarbonate de soude pour neutraliser les odeurs.

Comment régler les bacs à légumes ?

Les bacs à légumes sont généralement réglables. Assurez-vous qu'ils sont bien en place et adaptés à la taille des aliments. Vous pouvez également ajuster l'humidité si le modèle le permet.

MODE D'EMPLOI KA93GAI30N SIEMENS

1 Over dit document. 63

Conseils de réparation - Refrigerateur / Congélateur combiné

1 A propos de ce document 123

1.1 Informations importantes 123
1.1.1 Objectif. 123
1.2 Explication des symboles 123
1.2.1 Niveau de risque 123
1.2.2 Symboles de danger 123
1.2.3 Structure des indications d'advertisement 124
1.2.4 Symboles généraux 124

A Sécurité 125

2.1 Consignes de sécurité generales 125
2.1.1 Tous les apparciels electroménagers 125

Outils et aides. 126

Réparation 127

4.1 Remplacer le joint de porte 127

4.1.1 Retirer le joint de porte 127
4.1.2 Monter le joint de porte 127

4.2 Remplacer la poignee de porte 130

4.2.1 Retirer la poignee de porte 130
4.2.2 Monter la poignee de porte 130

4.3 Remplacer la tablette 131

4.3.1 Retirer la tablette 131
4.3.2 Monter la tablette 131

4.4 Remplacer le casier à bouteilles 132

4.4.1 Retirer le casier a bouteilles 132
4.4.2 Monter le casier a bouteilles 132

4.5 Remplacer I'etagere de la porte 133

4.5.1 Retirer I'etagere de la porte 133
4.5.2 Monter l'etagere de la porte 133

4.6 Remplacer les bacs 134

4.6.1 Retirer les bacs 134
4.6.2 Monter les bacs 134

4.7 Remplacer la lampe LED 135

4.7.1 Retirer la lampe LED 135
4.7.2 Monter la lampe LED 136

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'advertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour éviter le danger.

L'exemple suivant montre une consigne d'avertissementment mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vente
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
	Caractérisation d'un résultat
Start	Caractérisation d'une touche ou surface de commande
[00123456]	Caractérisation d'une référence de piece
Statut	Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

• Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Clés à douilles hexagonales [00340819]	2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm

2021-03-10 9001629118 Copyright par BSH Hausgeräte GmbH Pages 126 à 361

Réparation

4.1 Remplacer le joint de porte

Pre-requis:
La portes est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Lejointdeportestretire.

4.1.2 Monter le joint de porte

I	L'épaissur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectora en rien la fermeture ou le fonctionnement à long terme de la porte.
I	Si vous appeareil est doté de charnière ou d'attaches de channières ajus-tables, vous pourrez optimiser le comportement de fermeture par la suite.
I	Les petits trouss latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégats dans les rainures qui doivent accueiller le joint.

1. Si la rainure de joint est endommagée.

2. Contacter le service après-vente

3. Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommendé de redresser le joint de porte avant de l'inserrer dans l'appelil.

Réchauffer le joint de porte avec un séche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser lescoins du joint en haut et en bas dans la rainure.

Réparation

1. Enforcer progressivement le joint dans la rainure.

Le joint de porte est installé.

2021-03-10_9001629118 Copyright par BSH Hausgeräte GmbH Pages 129 à 361

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Clés à douilles hexagonales 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm [00340819]

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portesteouverte.

4.2.1 Retirer la poignee de porte

1. 1. Dévisser deux vis (1).

2. Retirer la poignee de porte (2).

La poignee de porte est retiree.

1. Retirer la deuxieme poignee de porte de la meme maniere.

4.2.2 Monter la poignee de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la tablette

Pré-requis:
La portes est ouverte.

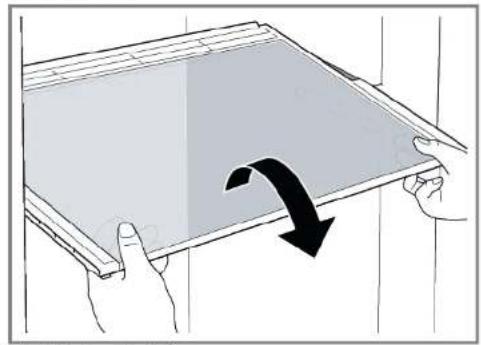

4.3.1 Retirer la tablette

Extraire la tablette.

La tablette est retiree.

4.3.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer le casier à bouteilles

Pré-requis:
La portes est ouverte.

4.4.1 Retirer le casier à bouteilles

Extraire le casier a bouteilles.

Le casier à bouteilles est retire.

4.4.2 Monter le casier a bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer l'etagere de la porte

Pre-requis:
La portee est ouverte.

4.5.1 Retirer l'etagere de la porte

Soulever l'etagere de la porte.

L'etagere de la portee est retiree.

4.5.2 Monter l'etagere de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer les bacs

Pré-requis:
La portes est ouverte.

4.6.1 Retirer les bacs

Extraire le bac au complet, le soulever pour le detacher du support et le retarder.

Le bac est retire.

4.6.2 Monter les bacs

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la lampe LED

Votre apparéil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-venture ou un technicien autorisé.

DANGER

Risque d'électrocution en raison de pieces sous tension !Risque d'électrocution en cas de réparation non conforme

Les piées électriques doivent être réparées par des techniciens qualifiés.
Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

PRUDENCE

Aretes vives!

Blessures par coupure
Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portes est ouverte.
La tablette supérieure est retiree.

4.7.1 Retirer la lampe LED

1. Saisir le cache de la lampe LED avec les deux mains et tirer vers le bas

Le cache de la lampe LED est retire.

1. Tirer et retirer la lampe LED

1. Debrancher le terminal

La lampe LED est retiree

Réparation

4.7.2 Monter la lampe LED

Le montage s'effectue dans l'ordre chronologique inverse.
