4.7.1 LED spuldzes iznemsana

1. LED gaismekla parsegu salveriet ar abam rokam un novelciet.

LED gaismekla parsegs ir nonemts.

1. LED spuldzi pavelciet un iznemiet.

1. Atvienojiet spaili.

LEDspuldzeirizemta.

Remonts

4.7.2 LED spuldzes uzstadijsa

Uzstadiet apgiezta kartiba.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

1 Del sio dokumento 213

1.1 Svarbi informacija 213
1.1.1 Paskirtis 213
1.2 Simboliu paaiskinimas 213
1.2.1 Pavojaus lygiai 213
1.2.2 Pavojaus simboliai 213
1.2.3 Jspejmy struktura 214
1.2.4 Bendrieji simboliali 214

Suga. 215

2.1 Bendrosios saugos instrukcijos 215
2.1.1 Visi buitiniaiprietaisi 215

Irankiairpagalbinespriemones. 216

Remontas 217

4.1 Dureliu tarpiklio keitimas 217

4.1.1 Dureliu tarpiklio isemimas 217
4.1.2 Dureliu tarpiklio idejimas 217

4.2 Dureliu rankenos keitimas 220

4.2.1 Dureliu rankenos nuemimas 220
4.2.2 Dureliu rankenos tvirtinimas 220

4.3 Lentynos keitimas 221

4.3.1 Lentynos nuemimas 221
4.3.2 Lentynos idejimas 221

4.4 Buteliu padeklo keitimas 222

4.4.1 Buteliu padeklo isemimas 222
4.4.2 Buteliu padeklojdijimas 222

4.5 Dureliu lentynos keitimas 223

4.5.1 Dureliu lentynos iemimas 223
4.5.2 Dureliu lentynos jdjimas 223

4.6 Talpyklu keitimas 224

4.6.1 Talpykli isemimas 224
4.6.2 Talpyklu idejimas 224

4.7 LED lemputés keitimas 225

4.7.1 LED lemputes isemimas 225
4.7.2 LED lemputes jdejimas 226

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros.

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad buteu atliktas saugos bandymas pagal VDE 0701 arba salye galiojanci reglementans.

Pavojus susiziestei j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizika!
- Nelieskite moduliu, o taip pat ir ju jungciu bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	In welte klin vapnikovce Obrake Virkovskoersticht für Hockenpost
Šešiabriauniai ve- ržilarakčiali su ant- galiais [00340819]	2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm

2021-03-10 9001629118 Autoriy teasies prikauso,BSH Hausgerate GmbH Psl. 216 is 361

Remontas

4.1 Dureliu tarpiklio keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio déjimas

i	Naujo direliu tarpiklio storis gali šiek tink skirtis nuo seno direliu tarpiklio stonio. Dél to direlés vis tink užsidarys, o tarpiklj bus galima naudoti ilgai.
j	Jei jusy prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja véliau galima optimizuoti.
k	Nedidelès šoninès skylutés direliu tarpiklyje turi savo funkcjä (reikalin-gos ventilaciçji). Tai nera gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelés dureliú tarpklio deformacijos yra jprastas pozymis ir nepa-veikia tarpklio funkciniu savybiu. Pries jedant dureliú tarpklj prie

taisa, rekomenduojama jj istiesinti.

Psaldydkite durelii tarpkil plauku dziovintuvra arba karstu vandeni ir is naujo sueitike forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsejire apacioje j griovelj.

Remontas

1. Po truputi jspauskite ji giroveli visa taripkli.

Dureliu tarpiklis jdtas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

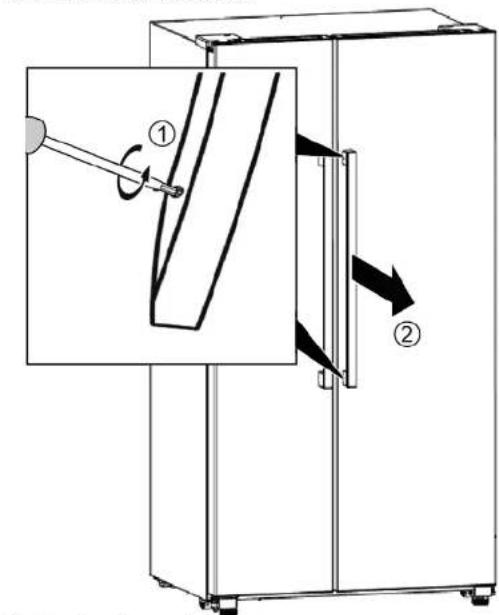

4.2.1 Dureliu rankenos nuemimas

1. 1. lssukite du varztus (1).

2. Nuimkite dureliq rankena (2).

Dureliu rankena nuimta.

1. Tokiu paiciu budu nuimkite ir antruyureliy rankenaj.

4.2.2 Dureliu rankenos tvirtinimas

Uzddekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.4.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.4.2 Buteliu padeklojdijamas

Uzdekite atvirksia eles tvarka.

Remontas

4.5 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.5.1 Dureliu lentynos iemimas

Pakelkite dureli lentya j virsu.

Reikalavimas.
Dureles turi buti atidarytos.

4.6.1 Talpyklu isemimas

Istraukite talpykla iki patalo, kilstelekite, kad atkabintumete nuo laikiklio, ir isimkite.

Talpykla išimta.

4.6.2 Talpyklijdéjimas

Uzdékite atvirkscia eile svarka.

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad bute atliktas saugos bandymas pa-

gal VDE 0701 arba salyje gaiojancius reglamentus.

PERSPEJIMAS

Astrios briaunos!

Galima isipiauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutine lentyna isimta.

4.7.1 LED lemputes ièmimas

1. Suimkite LED lemputes dangtelj dviem rankomis ir patraukite zemyn

LED lemputés dangtelis nuimtas.

1. Patraukite ir isimkite LED lempute

1. Atjunkite gnybta
