MANUALE UTENTE KA93GAI30N SIEMENS
Sesterokutni uticni kljucevi 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm [00340819]
Zahtjev:
Uredajieiskljuocinnapajanja.
Vrata su otvorena.
Lokero on poistetti.
Consigli di riparazione - Combinazione frigorifero / congelatore
Utilizzato del documento 183
1.1 Avertenze importanti 183
1.1.1 Scopo 183
1.2 Spiegazione dei symboli 183
1.2.1 Livelli di pericolò 183
1.2.2 Simboli di pericolo 183
1.2.3 Struttura degli avventimenti 184
1.2.4 Simboli generici 184
A Sicurezza 185
2.1 Note generali sulla sicurezza 185
2.1.1 Tutti gli elettrodomestici 185
Strumenti e ausili. 186
Riparazione 187
4.1 Sostituzione della guarnizione della porta 187
4.1.1 Smontaggio della guarnizione della porta 187
4.1.2 Montaggio della guarnizione della porta 187
4.2 Sostituzione della maniglia della porta 190
4.2.1 Smontaggio della maniglia della porta 190
4.2.2 Montaggio della maniglia della porta 190
4.3 Sostituzione del ripiano 191
4.3.1 Smontaggio del ripiano 191
4.3.2 Montaggio del ripiano 191
4.4 Sostituzione del portabottiglie 192
4.4.1 Smontaggio del portabottiglie 192
4.4.2 Montaggio del portabottiglie 192
4.5 Sostituzione del balconino della porta 193
4.5.1 Smontaggio del balconcino della porta 193
4.5.2 Montaggio del balconcino della porta 193
4.6 Sostituzione dei cassetti 194
4.6.1 Estrazione dei cassetti 194
4.6.2 Inserimento dei cassetti 194
4.7 Sostituzione della luce a LED 195
4.7.1 Smontaggio della luce a LED 195
4.7.2 Montaggio della luce a LED 196
Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.
| Livello di averporto Significativo | |
| PERICOLO | Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti-amento piùcomportare danni materiali. |
Tabella 1: Livelli di pericololo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:
| Simbolo di pericolò Significativo | |
| ! | Messaggio di avertimento generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolò Significato | |
| Pericolò di schiacciamento | |
| Pericolò derivante da superfici calde | |
| Pericolò derivante da forti campi magneti-ci | |
| Pericolò derivante da radiazioni non ioniz-zanti | |
Tabella 2: Simboli di pericolo
1.2.3 Struttura degli avvertimenti
Gli avermtimenti presenti in quello manuale hanno una forma e una struttura standardizzati.


PERICOLO
Tip e origine del pericolo!
Possibili consequence in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo.
L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.


PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un suggerimento spe-ciale (testo e/o grafica) |
| i | Identificazione di un suggerimento sem-plice (solo testo) |
| Identificazione di un link per un video tu-torial | |
| Identificazione degli strumenti necessari | |
| Identificazione delle condizioni previe ne-cessarie | |
| if | Identificazione di una condizione (se ..., alla... ) |
| Identificazione di un risultato | |
| [Avvio]Identificazione di un tasting o di un pulsante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un tasting/finestreva visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesioni causate da bordi taglienti!
- Indossare guanti di protezione.
Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili
| Designazione Dettagli Immagini | |
| Panno di protezione [00342013] | 60 cm x 50 cm |
| Chiavi a brugola [00340819] | 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm |
4.1 Sostituzione della guarnizione della porta
Prerequisites:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

- Estrarre la guarmizione della porta alla scanalatura.

La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
Lo spessore della nuova guarizione della porta cui è illeggermente diverso dallo spessore di quella vecchia. Cio non incide sulla chiusura e sul funzionamento a lungo termine.
Se l'apparecchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura.
I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.

-
Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.


Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddizzato la guarnizione della porta prima di insertirla nell'apparechio.
Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manually.
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione
- Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.
4.2 Sostituzione della maniglia della porta
Attrezzi speciali:
Chiavi a brugola 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm
[00340819]
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

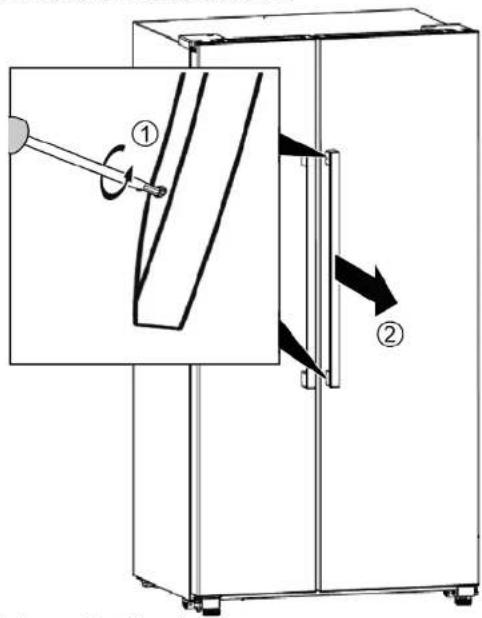

4.2.1 Smontaggio della maniglia della porta
-
- Svitare le due viti (1).
-
Smontare la maniglia della porta (2).

La maniglia della porta è rimossa.
- Togliere la seconda maniglia della porta nello stesso modo.
4.2.2 Montaggio della maniglia della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.3 Sostituzione del ripiano
Prerequisite:
La porta è aperta.
4.3.1 Smontaggio del ripiano
Estrarre il ripiano.

Il ripiano è rimioso.
4.3.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.4 Sostituzione del portabottiglie
Prerequisite:
La porta è aperta.
4.4.1 Smontaggio del portabottiglie
Estrarre il portabottiglie.

Il portabottiglie e rimioso.
4.4.2 Montaggio del portabottiglie
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.5 Sostituzione del balconino della porta
Prerequisite:
La porta è aperta.
4.5.1 Smontaggio del balconino della porta
Tirare il balconcino della porta verso l'alto.

Ilbalconcino dellaportaere rimioso.
4.5.2 Montaggio del balconino della porta
Per il montaggio, seguire la procedura sopra descrietta in senso opposto.
Riparazione
4.6 Sostituzione dei cassetti
Prerequisite:
La porta è aperta.

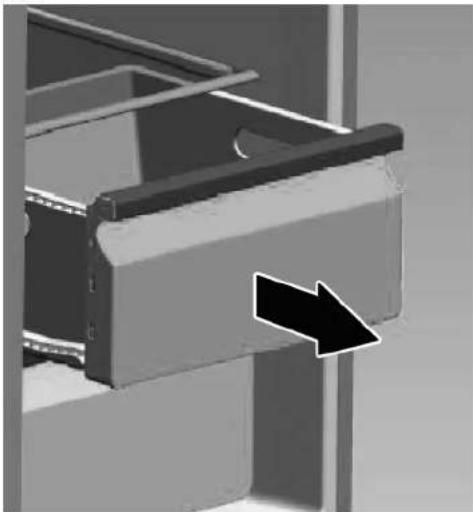

4.6.1 Estrazione dei cassetti
- Tirare completeness fuori il cassetto, sollevarlo per staccarlo dal supporto ed estrazio.

Il cassetto è rimso.
4.6.2 Inserimento dei cassetti
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.7 Sostituzione della luce a LED

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO
Rischio di scosse elettriche dovute a componenti sulla tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte eletriche devono essere riparate da eletriciisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza con-
fomrllnla hnpndanae cnoe cooagulnre aenrnnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne

ATTENZIONE
Bordi taglient!
Ferite da taglio
Indossare quanti di protezione.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Il ripiano superiore è rimioso.
4.7.1 Smontaggio della luce a LED
- Afferrare il coperchio della luce a LED con due mani e tirarlo verso il basso.


Il coperchio della luce a LED è rimioso.

- Estrarre la luce a LED.

- Scollegare il terminale.


La luce a LED è rimossa.
Riparazione
4.7.2 Montaggio della luce a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Informação par remontu - Dzesěšanas un saldešanas kombinácija
1 Par so dokumentu. 198
6 Sesstura galatslega 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm
[00340819]
Prasiba:
Ierices elektropadevei ir jabut atvienotai.
Durvimirjabutatvertam.

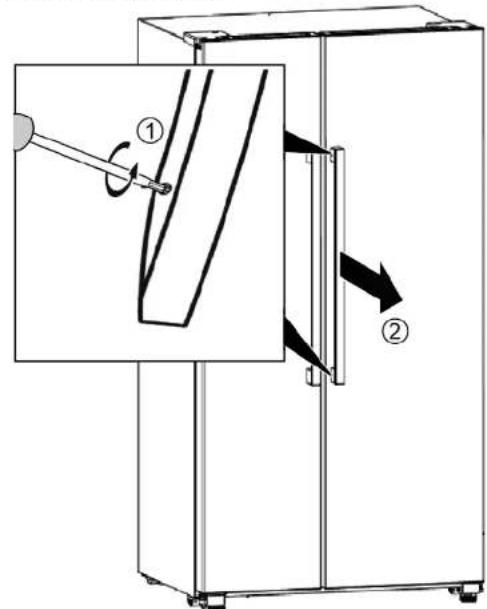

4.2.1 Durvu roktura nonemsan
-
- Izskruvejiet abas skruves (1).
- Nonemiet durvu rokturi (2).

Durjurokturis in nonemts.
- Tāpat nonemiet otru durvu rokturi.
4.2.2 Durvju roktura uzstadisana
Uzstadiet apgriezt kartiba
Remonts
4.3 Plaukta nomaina
Prastba:
Durvimirjabutavertam.
4.3.1 Plaukta iznemsana
Izvelciet plauktu.

Plaukts ir iznemts.
4.3.2 Plaukta uzstadijsana
Uzstadiet apgriezt kartiba.

Remonts
4.4 Pudeju plaukta nomaina
Prastba:
Durvimirjabutatvertam.
4.4.1 Pudejplaukta izem'sana
Izvelciet pudeju plauktu.
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
| Desemnare Detali li Imagini | |
| Material textile de protecţie [00342013] | 60 cm x 50 cm |
| Chei cu locaș hexa- gonal [00340819] | 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm |
Montati ummand procedura de demontare in ordine inversa.
Repararea
Montati urmand procedura de demontare in ordine inversa.

Repararea
Montati urmand procedura de demontare in ordine inversa.

Repararea
4.6 Repositionarea containereror
Cerinta:
Usa este beschia.
4.6.1 Demontarea containerelor
Montati urmand procedura de demontare in ordine inversa.

Repararea
4.7 Inlocuarea lampii LED

Montati urmand procedura de demontare in ordine inversa.
Poznámky k opravám - Kombinácia chladniccy a mraznicky
O toto dokunte 288
1.1 Dolezite informacia 288
1.1.1 Ucel 288
1.2 Vysvetlenie symbolov 288
1.2.1 Urovne nebezpečenstva 288
1.2.2 Symbolo označujuce rizika 288
1.2.3 Struktura varovani 289
1.2.4 Vseobecne symbol 289
Bezpečnost 290
2.1 Vseobecne bezpechnostné poukyny 290
2.1.1 Vsetky domace spotrebice 290
Nastroje a pomôcky 291
Oprava 292
4.1 Vymena tesenia dvierok 292
4.1.1 Odoberanie tesenia dvierok 292
4.1.2 Montaz tesnenia dvierok 292
Sestrobi kluci 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm
[00340819]
Zahteva:
Altigen lokma anahtarlar 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm
[00340819]
Onkopul:
