Type de produit	Lecteur de disque magnéto-optique externe
Marque	Sony
Modèle	RMO-S561
Dimensions (L × H × P)	211 × 70 × 293 mm
Poids	4,9 kg
Alimentation	Secteur 100-240 V ±10 %, 50/60 Hz ±5 %
Consommation électrique	0,60-0,35 A max
Interface	SCSI-2 (Small Computer System Interface-2)
Capacité maximale par disque	9,1 Go (4 096 octets/secteur)
Vitesse de rotation	3 000 tr/min (disques haute capacité), 3 300 ou 3 600 tr/min (disques inférieurs)
Temps de recherche moyen	25 ms
Débit de transfert continu	Jusqu'à 6,14 Mo/s (selon format du secteur)
Mémoire cache	8 Mo (activable/désactivable)
Formats de disques compatibles	MO 5,25 pouces : 650 Mo, 1,3 Go, 2,6 Go, 5,2 Go, 9,1 Go (plusieurs formats de secteur)
Fonctionnalités principales	Technologie magnéto-optique réinscriptible, détection automatique du type de disque, Ultra SCSI compatible, terminaison intégrée, protection contre les surcharges
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux sec ou légèrement humecté d'un détergent doux. Utiliser un kit de nettoyage de disque Sony (MOA-D51) pour les disques. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le boîtier. Utiliser le cordon d'alimentation approuvé. Éviter les chocs et les vibrations. Ventilation adéquate requise.
Pièces détachées et réparabilité	Accessoires en option : disques MO, kit de nettoyage. Réparation par technicien qualifié uniquement. Pièces non spécifiées.
Informations générales	Utilisation avec ordinateur équipé d'un bus SCSI. Jusqu'à 7 périphériques en chaîne. Livré avec cordon d'alimentation, outil d'éjection de secours, mode d'emploi, disque MO vierge et utilitaire de formatage.

FOIRE AUX QUESTIONS - RMO-S561 SONY

Quels types de disques puis-je utiliser avec le Sony RMO-S561 ?

Vous pouvez utiliser des disques magnéto-optiques Sony 5,25 pouces de capacités allant de 600 Mo à 9,1 Go, aux formats ISO/IEC standards. Consultez le tableau des disques compatibles dans la notice pour les références exactes.

Comment connecter le RMO-S561 à mon ordinateur ?

Utilisez un câble SCSI (vendu séparément) pour relier le lecteur à votre ordinateur. Assurez-vous que le lecteur et tous les périphériques sont hors tension avant la connexion. Réglez l'adresse SCSI ID sur le panneau arrière pour éviter les conflits.

Comment régler l'adresse SCSI ?

Utilisez le sélecteur SCSI ID sur le panneau arrière. Appuyez sur '+' pour augmenter le numéro d'ID et sur '-' pour le diminuer. L'adresse par défaut est 0. Mettez l'ordinateur hors tension avant de modifier l'adresse.

Que faire si la cartouche disque ne s'éjecte pas ?

Si l'éjection par la touche EJECT ou logiciel ne fonctionne pas, mettez le lecteur hors tension. Insérez l'outil d'éjection de secours fourni (ou un trombone déplié) dans le trou d'éjection de secours à l'avant pour déclencher manuellement l'éjection.

Comment activer ou désactiver le cache d'écriture ?

Le cache d'écriture se règle via le sélecteur de fonction C sur le panneau arrière. Position '0' désactive le cache, position '1' l'active. Attention : ne jamais éteindre le lecteur avant que les données en cache soient écrites sur le disque.

Quelle est la capacité maximale de stockage du RMO-S561 ?

Le lecteur peut écrire jusqu'à 9,1 Go de données sur un disque magnéto-optique double face de 5,25 pouces (format 4 096 octets/secteur). Des disques de 5,2 Go, 2,6 Go et moins sont également supportés.

Peut-on utiliser ce lecteur en position verticale ?

Non, le lecteur est conçu pour une installation horizontale uniquement (tolérance ±5°). Une inclinaison excessive pourrait endommager le mécanisme.

Comment nettoyer le lecteur et les disques ?

Pour le boîtier, utilisez un chiffon doux et sec. Pour les disques, utilisez le kit de nettoyage MOA-D51 de Sony. N'utilisez jamais de solvants comme l'alcool ou la benzine. Nettoyez les disques au moins tous les trois mois.

Quelle est la fonction du curseur DATA PROTECT sur les cartouches ?

Le curseur DATA PROTECT (ergot rouge) empêche l'écriture ou l'effacement accidentel des données. Glissez-le vers la gauche pour protéger le disque. Ramenez-le à sa position d'origine pour permettre l'écriture.

Que faire si le témoin BUSY clignote et le lecteur s'arrête ?

Cela indique une surchauffe. Améliorez la ventilation autour du lecteur. Si le problème persiste, débranchez le lecteur et contactez votre revendeur. Ne pas obstruer les ouvertures de ventilation.

MODE D'EMPLOI RMO-S561 SONY

Temps de recherche (moyen)

25 ms (typique)

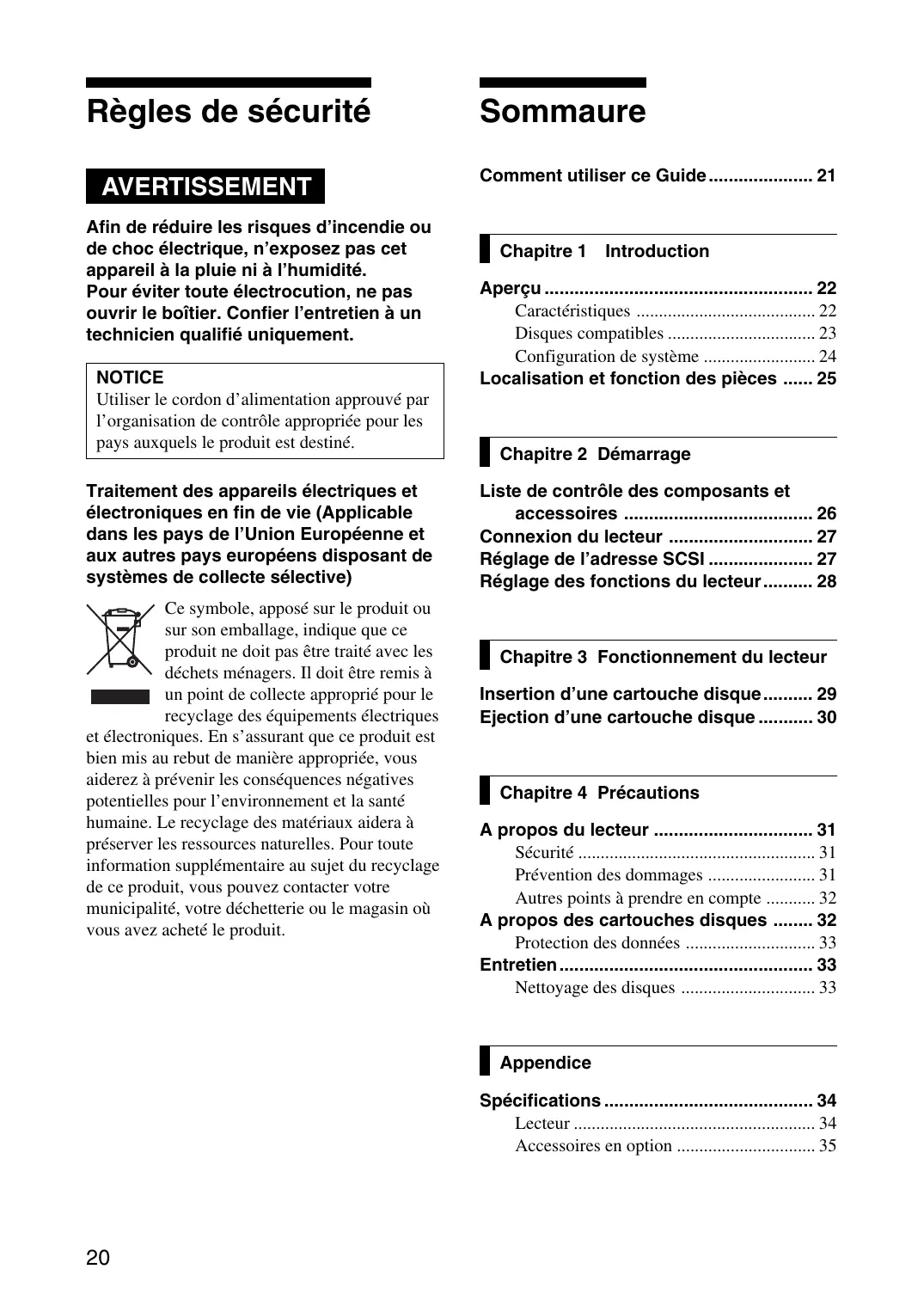

Afin de réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ni à l'humidité. Pour éviter toute électrocution, ne pas ouvrir le boîtier. Confier l'entretien à un technicien qualifié uniquement.

Utiliser le cordon d'alimentation approuvé par l'organisation de contrôle appropriée pour les pays auxquels le produit est destiné.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques.

et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Sommaire

Comment utiliser ce Guide 21

Chapitre 1 introduction

Aperçu 22

Caractéristiques 22

Disques compatibles 23

Configuration du système 24

Localisation et fonction des pièces.... 25

Chapitre 2 démarrage

Liste de contrôle des composants et accessoires 26

Connexion du lecteur 27

Réglage de l'adresse SCSI 27

Réglage des fonctions du lecteur 28

Chapitre 3 fonctionnement du lecteur

Insertion d'une cartouche disque 29

Éjection d'une cartouche disque 30

Chapitre 4 précautions

Sécurité 31

Prévention des dommages 31

Autres points à prendre en compte 32

Protection des données 33

Entretien 33

Nettoyage des disques 33

Appendice

Spécifications 34

Lecteur 34

Accessoires en option 35

Comment utiliser ce guide

Ce guide couvre l'emploi et le fonctionnement du lecteur de disque magneto-optique RMO-S561 (appelé par la suite le "lecteur").

Ne pas essayer d'utiliser ce lecteur sans avoir préalablement lu attentivement ce guide. La lecture terminée, le garder à proximité pour toute référence ultérieure.

Ce guide se divise comme suit :

Chapitre 1 introduction

Ce chapitre contient un aperçu général du lecteur RMO-S561, portant sur ses caractéristiques, la configuration du système, ainsi que la localisation et la fonction des pièces.

Chapitre 2 démarrage

Ce chapitre explique comment raccorder ce lecteur à l'ordinateur central et aux autres périphériques SCSI. Il explique également le réglage de l'adresse SCSI et des fonctions du lecteur. Voir ce chapitre pour l'implantation du lecteur.

Chapitre 3 fonctionnement du lecteur

Ce chapitre indique comment mettre le lecteur sous tension, et insérer et ejecter une cartouche disque. Se reporter à ce chapitre quand on est pret à commencer à utiliser le lecteur.

Chapitre 4 précautions

Ce chapitre contient les précautions concernant l'utilisation et le fonctionnement du lecteur et des cartouches disques magnétroptiques. Il couvre également le nettoyage des disques. Se reporter à ce chapitre avant d'utiliser le lecteur.

Appendice

L'appendice donne les spécifications principales du lecteur.

Remarques:

• Le fabricant décline toute responsabilité pour les pertes subies suite au mauvais fonctionnement ou à l'utilisation de ce produit.
• Le fabricant ne garantit pas la sécurité des données enregistrées en utilisant ce produit. Pour éviter toute perte accidentelle de données, une copie de sauvegarde gratuite est fortement recommandée.
• La reproduction du contenu de ce mode d'emploi, en totalité ou en partie, est interdite.
• Macintosh est une marque déposée de Apple Computer, Inc.
• Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Caracteristiques

Le lecteur de disque magneto-optique RMO-S561 possède les caractéristiques suivantes:

• La technologie magneto-optique permet l'écriture et l'effacement répétés de données sur le disque.
• Le lecteur de disque détecte automatiquement le type de disque en cours d'insertion, permettant ainsi d'employer indifféremment des disques de 650 Mo (594 Mo), 1,3 Go (1,2 Go), 2,6 Go (2,3 Go), 5,2 Go (4,8 Go, 4,1 Go), et 9,1Go (8,6).
• 9,1 Go (4.096 octets/secteur), 8,6 Go (2.048 octets/secteur), 9,1 Go (1.024 octets/secteur), ou 9,1 Go (512 octets/secteur) maximum de données peuvent être écrites sur les deux côtes d'un disque magneto-optique de 5,25 pouces, ce qui équivaut à environ 6100–6500 fois la capacité d'une disquette conventionnelle de 3,5 pouces (2HD).
• Toute disquette conforme au format international CCS (servo continu/composite) ou CCW (écriture unique continu/composite) peut être utilisée dans cette unité de disquette.
• Ce lecteur de disque utilise SCSI-2 (Small Computer System Interface-2).
• Le moteur à broche grande vitesse 3.000min^-1 (tr/min.) permet la transmission des données à une vitesse de 3,07 - 6,14 Mo/s (4.096 octets/secteur), 2,87 - 5,84 Mo/s (2.048 octets/secteur), 3,07 - 6,14 Mo/s (1.024 octets/secteur), ou 3,07 - 6,14 Mo/s (512 octets/secteur).
• Avec une capacité de disque inférieure à 5,2 Go (4,8 Go, 4,1 Go), le moteur fusiforme tourne à 3300min^-1 (tpm).
• Avec une capacité de disque inférieure à 2,6 Go (2,3 Go), le moteur fusiforme tourne à 3600 min^-1 (tpm).
• Le lecteur optique profilé et léger offre un temps de recherche moyen de 25 ms. L'emploi d'un système de correction d'erreur hautement fiable (ECC) maintient les erreurs à un taux faible de 10^-12.
• Un environnement de fonctionnement optimal est fourni par l'utilisation d'une large mémoire intermédiaire de 8 Mo et d'un algorithme de contrôle de mémoire-cache optimal. (La mémoire-cache d'écriture peut être activée ou désactivée. Pour plus d'informations, voir le réglage des fonctions du lecteur en page 28).

Disques compatibles

Le RMO-S561 peut utiliser les disques magnéto-optiques de 5,25 pouces Sony suivants.

Standard	Format du secteur	Type*	Capacité	Equivalent Sony
ISO/IEC 15286	2048 octets/secteur	R/W	Environ 5,2 Go	EDM-5200B
ISO/IEC 15286	1024 octets/secteur	R/W	Environ 4,8 Go	EDM-4800B
ISO/IEC 15286	512 octets/secteur	R/W	Environ 4,1 Go	EDM-4100B
ISO/IEC 14517	1024 octets/secteur	R/W	Environ 2,6 Go	EDM-2600B
ISO/IEC 14517	512 octets/secteur	R/W	Environ 2,3 Go	EDM-2300B
ISO/IEC 13549	1024 octets/secteur	R	Environ 1,3 Go	EDM-1300B
ISO/IEC 13549	512 octets/secteur	R	Environ 1,2 Go	EDM-1200B
ISO/IEC 10089	1024 octets/secteur	R	Environ 650 Mo	EDM-650B
ISO/IEC 10089	512 octets/secteur	R	Environ 600 Mo	EDM-600B
ISO/IEC 15286	2048 octets/secteur	WO	Environ 5,2 Go	CWO-5200B
ISO/IEC 15286	1024 octets/secteur	WO	Environ 4,8 Go	CWO-4800B
ISO/IEC 15286	512 octets/secteur	WO	Environ 4,1 Go	CWO-4100B
ISO/IEC 14517	1024 octets/secteur	WO	Environ 2,6 Go	CWO-2600B
ISO/IEC 14517	512 octets/secteur	WO	Environ 2,3 Go	CWO-2300B
ISO/IEC 13549	1024 octets/secteur	R	Environ 1,3 Go	CWO-1300B
ISO/IEC 13549	512 octets/secteur	R	Environ 1,2 Go	CWO-1200B
ISO/IEC 11560	1024 octets/secteur	R	Environ 650 Mo	CWO-650B
ISO/IEC 11560	512 octets/secteur	R	Environ 600 Mo	CWO-600B
ISO/IEC 22092	4096 octets/secteur	R/W	Environ 9,1 Go	EDM-9100B
ISO/IEC 22092	2048 octets/secteur	R/W	Environ 8,6 Go	EDM-8600B
ISO/IEC 22092	1024 octets/secteur	R/W	Environ 9,1 Go	EM1-9100B
ISO/IEC 22092	512 octets/secteur	R/W	Environ 9,1 Go	EM5-9100B
ISO/IEC 22092	4096 octets/secteur	WO	Environ 9,1 Go	CWO-9100B
ISO/IEC 22092	2048 octets/secteur	WO	Environ 8,6 Go	CWO-8600B

• R/W: Réécriture possible, R/W: Écriture multiple (MO), WO: Écriture uniquement, R: Lecture uniquement

Configuration du système

Le lecteur doit être utilisé avec un ordinateur central équipée d'un SCSI.

Sept périhériques maximum peuvent être reliés en chaîne sur le bus SCSI et contrôlés avec des instructions SCSI-2.

Localisation et fonction des pièces

Panneau avant

1 Interrupteur d'alimentation (POWER)

Appuyer sur la touche pour mettre sous/hors tension. L'appareil est sous tension quand la touche est enfoncée, et hors tension quand elle est sortie.

2 Témoin d'alimentation (POWER)

Le témoin vert s'allume à la mise sous tension.

Témoin d'occupation (BUSY)

Lorsque le disque est inséré et le lecteur est prêt pour l'opération de lecture/écriture, le témoin BUSY devient vert. Le témoin orangés allume quand le lecteur accede au disque ou à l'écriture de données. Ce témoin clignotera à 2 secondes d'intervalle environ en cas de surchauffe, independamment de l'accès ou non à un disque.

4 Logement d'insertion de disque

Insérer la cartouche disque dans ce logement. Voir la section "Insertion d'une cartouche disque" à la page 29 pour de plus amples informations.

Trou d'éjection de secours

Si la cartouche disque ne peut être éjectée en utilisant la touche 6 EJECT, mettre l'appareil hors tension et insérer l'outil d'éjection de secours dans la fente pour déclencher le mécanisme d'éjection de secours. Se reporter à la section "Que faire si la cartouche disque ne s'éjecte pas" en page 30 pour plus de détails.

Touche d'éjection (EJECT)

Appuyer sur cette touche pour éjecter la cartouche disque du lecteur.

La touche d'éjection est inhibée avec les sélecteurs de fonction ou un réglage logiciel interdisant l'éjection.

Lorsque la mémoire-cache d'écriture est activée, la disquette est éjectée après un moment (jusqu'à 45 secondes) car les données de la mémoire-cache doivent d'abord être écrites sur la disquette.

Panneau arrête

1 Sélecteurs de fonction

Les utiliser pour régler les fonctions du lecteur selon l'ordinateur central et le logiciel utilisés. Voir la section "Réglage des fonctions du lecteur" à la page 28 pour de plus amples informations.

2 Sélecteur d'adresse SCSI (SCSI ID)

L'utiliser pour poser l'adresse SCSI. Appuyer sur la touche - pour réduire le numéro ID, ou sur la touche + pour l'augmenter. Voir la section "Réglage de l'adresse SCSI" à la page 27 pour les détails.

3 Connecteurs SCSI

Brancher les câbles SCSI (vendus séparément) reliant l'ordinateur central et les autres périphériques dans ces connecteurs.

Remarque

Si le lecteur est le dernier appareil de la chaîne SCSI, régler le sélecteur de fonctions F sur "1" pour activer la terminaison interne. Dans le cas contraire, vérifier que la terminaison est désactivée (le sélecteur F est réglé sur "0").

4 Manche a air

L'air pour refroidir le lecteur de disque passe dans cette manche. Faire très attention à ne pas bloquer sa surface et entraver la circulation.

5 Borne de terre de cadre (F. GND)

Connecter les bornes de mise à la terre des autres appareils à la borne de terre de cadre du lecteur.

6 Connecteur d'alimentation secteur (AC IN)

Brancher le cordon d'alimentation secteur fourni dans ce connecteur.

Chapitre 2 démarrage

Avant l'implantation du lecteur de disque magneto-optique RMO-S561, vérifier que tous les composants et accessoires requis sont disponibles. Puis, connecter le lecteur à l'ordinateur central et aux autres périphériques.

SCSI utilisés. Après la vérification des connexions, régler les fonctions du lecteur et son adresse SCSI ID à l'aide des sélecteurs de fonction.

Liste de contrôle des composants et accessoires

Ouvrir le carton et vérifier que tous les composants et accessoires indiqués ci-dessous s'y trouvent. Contacter immédiatement son revendeur si l'un d'entre eux manque ou est abîmé.

• Lecteur de disque magnéto-optique RMO-S561 Cordon d'alimentation secteur
• Outil d’éjection de secours Mode d’emploi
• Guide d'utilisation de sécurité (Précautions de sécurité)
• 1 disque MO vierge

Remarque

Prière de se reporter au manuel d'installation inclus avec le gestionnaire de périphérique pour les instructions lors de l'utilisation de ce périphérique avec un ordinateur Macintosh ou un ordinateur avec le système Windows. Pour les questions concernant les gestionnaires de périphériques, prière de contacter le fabricant du gestionnaire de périphérique tel qu'indiqué dans le paquet.

Lectrice de disque magneto-optique RMO-S561

Outil d'éjection de secours

Cordon d'alimentation secteur

Connexion du lecteur

Sept périphériques SCSI maximum peuvent être reliés à un ordinateur central via son bus SCSI. Utiliser le câble SCSI de Sony suivant (vendu séparément) pour raccorder le lecteur.

Remarques

• Couper le lecteur et tous les autres appareils de la chaîne SCSI avant de connecter le lecteur.
• Si le lecteur est le dernier appareil de la chaîne SCSI, régler le sélecteur de fonction F du panneau arrière électeur de fonction F réglé à “0”).
• La longueur totale des câbles SCSI connectés à une chaîne SCSI ne doit pas dépasser 6 mètres (19 pieds 8^1/4 pouces).

Réglage de l'adresse SCSI

Régler l'adresse SCSI du lecteur.

Le réglage usine par défaut de l'adresse SCSI est "0". Si nécessaire, ce numéro ID peut être modifié au sélecteur SCSI ID du panneau arrêté. Ne pas oublier de mettre l'ordinateur hors tension avant d'effectuer toute modification.

La pression de la touche "+" augmente le numéro ID, et celle de la touche

“-”le diminue.

Remarques

• Le lecteur ne fonctionnera correctement que si l'adresse SCSI a été réglée correctement.
• Vérifier que l'adresse SCSI sélectionnée n'a pas été affectée à un autre appareil SCSI.

Réglage des fonctions du lecteur

Sélectionner les fonctions du lecteur aux sélecteurs de fonction (A-H) du panneau arrière, selon l'ordinateur central et le logiciel utilisés. Bien mettre l'appareil hors tension avant d'effectuer ces réglages.

Précautions de cache d'écriture

Ce lecteur de disquette est équipé d'une fonction cache d'écriture. Lorsque le cache d'écriture est activé, ne jamais mettre le lecteur hors tension sans s'assurer au préalable que toutes les données ont été écrites de la mémoire cache sur le disque. Les données seront perdues si le lecteur de disquette est mis hors tension avant que toutes les données ne soient écrites de la mémoire cache sur le disque.

De plus, même si le lecteur de disquette envoie périodiquement des données de la mémoire cache vers le disque, les données risquent d'être perdues en cas de panne électrique.

Précautions ultra SCSI

L'utilisation de la fonction Ultra SCSI nécessite l'utilisation d'un câble Ultra SCSI pour la connexion du lecteur de disquette au système central. Il est recommandé de minimiser la longueur totale du câble et que celle-ci soit inférieure à 3 mètres pour une connexion de maximum quatre périphériques SCSI. Dans d'autres cas, la longueur totale du câble ne doit pas dépasser 1,5 mètres. De même, la terminaison du bus SCSI doit être bien maintenue.

Précautions pour la manipulation de 1024 et 512 octets/secteur

A noter que ce lecteur utilise une taille de secteur de 4096 octets/secteur. Si un disque d'une taille de secteur de 1024 ou 512 octets/secteur est inséré, le lecteur convertit en interne la taille du secteur du logiciel pour imiter une taille de secteur de 4096 octets/secteur.

De plus, les données déjà écrites sur le disque risquent d'être perdues si l'alimentation est accidentellement coupée pendant l'écriture des données sur le disque.

Faire attention à l'utilisation de l'interrupteur d'alimentation.

Réglages des sélecteurs de fonction

Sélecteur de fonction	Fonction
	Contrôle de parité	Contrôle de parité SCSI invalide.	Contrôle de parité SCSI valide.
A
B	Type de périphérique	Type de périphérique 00H (Périphérique à accès direct)	Type de périphérique 07H (Périphérique à mémoire optique)
C	Contrôle de mémoire-cache d'écriture	Mémoire-cache désactivée.	Mémoire-cache activée.
D	Contrôle Ultra SCSI	Compatible Ultra SCSI	Non compatible Ultra SCSI
E	Vérification forcee.	Toutes les opérations d'écriture sont vérifiées. (avec un passé de vérification)	Toutes les opérations d'écriture sont des opérations normales. (sans passé de vérification)
F	Terminaison	Terminaison interne activée.	Terminaison interne désactivée.
G	Entrainement automatique	L'insertion d'un disque ne provoque pas la rotation du moteur à broche.	L'insertion d'un disque provoque la rotation du moteur à broche.
H	Ejection manuelle	La cartouche de disque ne peut pas s'éjecter en appuyant sur la touche EJECT.	La cartouche de disque peut s'éjecter en appuyant sur la touche EJECT.

Insertion d'une cartouche disque

Utiliser les disques magnéto-optiques de Sony 5,25 pouces suivants sur le lecteur RMO-S561. EDM-9100B (4.096 octets/secteur, 9,1 Go) EDM-8600B (2.048 octets/secteur, 8,6 Go) - EM1-9100B (1.024 octets/secteur, 9,1 Go) EM5-9100B (512 octets/secteur, 9,1 Go) EDM-5200B (2.048 octets/secteur, 5,2 Go) EDM-4800B (1.024 octets/secteur, 4,8 Go) EDM-4100B (512 octets/secteur, 4,1 Go) EDM-2600B (1.024 octets/secteur, 2,6 Go) EDM-2300B (512 octets/secteur, 2,3 Go) CWO-9100B (4.096 octets/secteur, 9,1 Go) CWO-8600B (2.048 octets/secteur, 8,6 Go) CWO-5200B (2.048 octets/secteur, 5,2 Go) CWO-4800B (1.024 octets/secteur, 4,8 Go) CWO-4100B (512 octets/secteur, 4,1 Go) CWO-2600B (1.024 octets/secteur, 2,6 Go) CWO-2300B (512 octets/secteur, 2,3 Go)

1. Appuyer sur l'interrupteur POWER située sur le côté gauche du panneau avant. Cela met le lecteur sous tension et provoque l'illumination du Power.

Appuyer sur l'interrupteur POWER

2 Démarrer l'ordinateur central. Voir le mode d'emploi fourni avec l'ordinateur central pour la procédure de démarrage. 3 Insérer une cartouche disque, la face à utiliser dirigée vers le haut.

4 Accéder ou écrire des données sur le disque à l'aide d'instructions logicielles à l'ordinateur central. Le temps BUSY s'allume durant l'accès au disque.

Que faire quand le lecteur s'arrête de fonctionner

Quand la température du lecteur dépasse le niveau préréglé, le témoin BUSY se met à clignoter à 2 secondes d'intervalle environ, indépendamment de l'accès à un disque ou non, et le lecteur s'arrête de fonctionner. Dans ce cas, il faut améliorer la ventilation de la zone de réglage.

Débrancher le lecteur s'il refuse toujours de fonctionner, et contacter son revendeur.

Ejection d'une cartouche disque

Ejecter la cartouche disque par instructions logicielles ou en appuyant sur la touche EJECT.

Remarque

Ne pas essayer d'éjecter une cartouche disque quand le témoin BUSY est orange (sauf quand il clignote à 2 secondes d'intervalle environ pour cause de surchauffe). L'éjection du disque pendant son accès peut provoquer des erreurs d'écriture ou une perte de données.

La disquette est, aussi, éjectée après un moment (jusqu'à 45 secondes) lorsque la mémoire-cache d'écriture est activée, car les données de la mémoire-cache doivent d'abord être écrites sur la disquette.

Que faire si la cartouche disque ne s'éjecte pas

Dans les conditions suivantes, la cartouche disque peut ne pas être projetée en avant, même si l'on appuie sur la touche EJECT ou si l'on utilise des instructions logicielles:

• La fonction d'éjection a été invalidée par un sélecteur de fonction ou une instruction logicielle. L'ordinateur central ne fonctionne pas correctement.
• Le lecteur a été coupé (par une panne d'électricité, etc.),
• Le lecteur lui-même a un problème.

Procéder comme suit quand la cartouche disque ne peut pas être éjectée en appuyant sur la touche EJECT ou en utilisant des instructions logicielles.

1 Mettre le lecteur hors tension s'il est encore sous tension. 2 Insérer l'outil d'éjection de secours (ou un trombone) droit dans la fente d'éjection d'urgence pour déclencher le mécanisme d'éjection manuelle.

Insérer dans le trou d'éjection de secours.

Ceci devrait provoquer l'éjection de la cartouche disque.

Le bout de l'outil d'éjection de secours est pointu. Faire très attention pour éviter toute blessure en manipulant l'outil.

Alimentation

S'assurer d'utiliser du CA 100 - 240 V. - Ne pas brancher cet appareil sur la même sortie secteur qu'un autre appareil gros consommateur de courant, un copieur ou un destructeur de documents par exemple.

Cordon d'alimentation secteur

• Prendre garde de ne pas placer ni laisser tomber d'objets lourds sur le cordon d'alimentation, ou de l'endommager de quelque manière que ce soit.
• Pour débrancher le cordon de la prise secteur, bien le saisir par la fiche elle-même. Tirer sur le cordon risque d'endommager le câblage interne.
• Débrancher l'appareil s'il doit rester inutilisé durant une période prolongée.

Manipulation de l'outil d'éjection de secours

Le bout de l'outil d'éjection de secours est pointu. Faire très attention pour éviter toute blessure en manipulant l'outil. N'utiliser l'outil que pour l'éjection des disques.

Ne pas soumettre le lecteur à des chocs ou à la vibration

Le lecteur risque d'être endommagé s'il tombe ou s'il est soumis à de forts impacts.

Position d'installation

Le lecteur est donc pour être utilisé horizontalement. Ne pas l'instruire de biais.

Exigences concernant l'emplacement

Tenir compte des points suivants lors de la sélection de l'emplacement d'installation ou de stockage du lecteur.

Eviter les conditions suivantes :

Forte humidité - Hautes températures - En plein soleil - Poussière - Forte vibration - Fluctuations de température importantes

Ventilation

Prendre les précautions nécessaires pour éviter la surchauffe des mécanismes internes du lecteur. Veiller à ne pas obstruer ni bloquer les trous d'aération, ni placer l'appareil dans un endroit mal aéré. Le lecteur de disque peut s'arrêter de fonctionner si la température interne devient trop élevée.

Condensation

Eviter de soumettre le lecteur à des températures extrêmes. Ainsi, s'il est brusquement déplacé d'un endroit froid à un endroit chaud, de l'humidité peut se condenser à l'intérieur à cause de la soudaine augmentation de la température ambiante. Si un brusque changement de température ne peut pas être évité, attendre une heure au moins avant d'utiliser le lecteur.

L'insertion d'une cartouche disque dans le mécanisme alors qu'il y a de l'humidité risque d'endommager à la fois le disque et le lecteur. Retirer immédiatement la cartouche disque si l'on suspecte un problème de condensation.

L'humidité devrait s'évaporer rapidement si le lecteur est laissé sous tension sans insertion de disque.

Déplacement du lecteur

Ne pas oublier déstéreroler la cartouche disque quand le lecteur n'est pas utilisé. Ne jamais déplacer ou transporter l'appareil avec une cassette disque à l'intérieur. En fonctionnement, le disque tourne à grande vitesse. Le déplacement du lecteur à ce moment-là risque de déranger le disque en rotation et de l'endommager. Toujours déstéreroler la cartouche disque avant de déplacer le lecteur.

En cas de problème

En cas de problème, couper l'alimentation, débrancher le lecteur, et contacter son revendeur.

Parasites

Le signal de hautes fréquences produit par le lecteur peut provoquer des interférences ou de l'électricité statique sur d'autres appareils électriques, tels que poste radio, téléviseur et tuner audio. Dans ce cas, éloigner un peu plus le lecteur de l'appareil affecté.

Entretien

Nettoyer le coffret avec un chiffon doux et sec, ou un chiffon doux légèrement humecté de solution détergente douce. Ne pas utiliser de solvant, tel que l'alcool ou la benzine; il pourrait abîmer la finition.

• Ne pas laisser tomber la cartouche disque ni la soumettre à des chocs ou vibrations violents.
• Ne pas démonter la cartouche disque. C'est un composant de précision, qui a été minutieusement réglé à l'usine avant son expedition.
• Ne pas ouvrir le volet de la cartouche disque à la main ni toucher le disque à l'intérieur. Le volet est conçu pour s'ouvrir automatiquement à l'insertion de la cartouche dans le lecteur.
• Ne pas utiliser la cartouche dans des conditions ambiantes de forte humidité ou d'importantes fluctuations de température. L'humidité due à la condensation peut donc restreindre la lecture ou l'écriture des données impossible.
• Éviter d'insérer et d'éjecter la cartouche disque plus souvent que nécessaire.
• Toujours éjecter etsterolir la cartouche disque du lecteur apressonutilisation.

Rangement des cartouches disques

Ranger les cartouches disques dans leur boîte. - Ne pas les laisser en plein soleil ou sous une chaleur excessive, sur le tableau de bord ou dans la boîte à gants d'une voiture par exemple. Ne pas ranger les cartouches disques dans les conditions suivantes:

• Poussière excessive et débris
• En plein soleil
• Près d'une source de chaleur - Forte humidité

Protection des données

Les cartouches disques magneto-optiques sont équipées d'un curseur DATA PROTECT (ergot rouge) pour éviter tout effacement accidentel des données du disque ou écriture par inadvertance de données non souhaitées. Glisser ce curseur vers la gauche comme le montre l'illustration ci-dessous pour valider la fonction de protection contre l'écriture. Il sera toujours possible de lire les données du disque, mais l'écriture ou l'effacement du disque seront impossibles.

Nettoyage des disques

La poussière et les taches peuvent s'accumuler sur les disques magnétioptiques quand ils sont employés durant de longues périodes. Utiliser un dispositif de nettoyage de disque en option pour éviter les erreurs de lecture/écriture en résultat. Il est recommandé de nettoyer les disques MO au moins une fois tous les trois mois pour leur conserver leurs bonnes performances et prolonger leur longévité.

Accessoires de nettoyage de disque

Utiliser le kit de nettoyage de disque ou le dispositif de nettoyage de disque Sony (vendus séparément) suivants:

• Kit de nettoyage de disque MOA-D51

Ramener le curseur à sa position d'origine pour invalider la protection contre l'écriture. S'habituer à laisser la protection contre l'écriture validée quand on ne prévoit pas d'écriture sur le disque.

Curseur DATA PROTECT

Ne pas utiliser d'autre dispositif de nettoyage de disque, cela pourrait provoquer des erreurs d'écriture/lecture des données dues aux différences de caractéristiques de la surface des disques. Voir le mode d'emploi fourni avec chaque accessoire de nettoyage pour les instructions sur le nettoyage.

Attention:

Dans le lecteur de disque, des mesures préventives sont prises pour le protéger de la poussière. Il est nécessaire de nettoyer la lentille optique du lecteur. L'utilisation d'une cassette de nettoyage de lentille risque d'endommager le lecteur de disque.

Performances

Capacité

Par disque

9,1 Go (ZCAV 4.096 octets/secteur) 8,6 Go (ZCAV 2.048 octets/secteur) 9,1 Go (ZCAV 1.024 octets/secteur) 9,1 Go (ZCAV 512 octets/secteur) 5,2 Go (ZCAV 2.048 octets/secteur) 4,8 Go (ZCAV 1.024 octets/secteur) 4,1 Go (ZCAV 512 octets/secteur) 2,6 Go (ZCAV 1.024 octets/secteur) 2,3 Go (ZCAV 512 octets/secteur)

Vitesse de rotation

3.000 min⁻¹ (3.000 tr/min) 3.300 min⁻¹ (3.300 tr/min) 3.600 min⁻¹ (3.600 tr/min)

Temps de recherche (moyenne)

25 ms (typique)

Vitesse de transmission des données d'utilisateur

Vitesse de transmission continue

3,07-6,14 Mo/s

(4.096 octets/secteur)

2,87-5,84 Mo/s

(2.048 octets/secteur)

3,07-6,14 Mo/s

(1.024 octets/secteur)

3,07-6,14 Mo/s

(512 octets/secteur)

Vitesse de transmission de salute

20 Mbytes/s

(en utilisant Ultra SCSI)

Interface d'ordinateur central

SCSI-2 (Small Computer System Interface-2)

ANSI X3.131-1994

Environnement de fonctionnement

Installation

Horizontale (± 5^)

Température

Fonctionnement

5 à 40°C (41 à 104°F)

gradient de 10°C / h ou 18^/h

Non fonctionnement

-30 à 60 °C (-22 à 140 °F)

Humidité relative

Fonctionnement

10 à 85 % (sans condensation)

Non fonctionnement

10 à 90%

Type

Semi-conducteur AlGaInP

Longueur d'onde

661nm± 6nm

Puissance maximale

40 mm CW

60 mm Pulse

Alimentation et autres

Alimentation

Secteur de 100 - 240V± 10%

50 / 60Hz ± 5%

Consommation

0,60 - 0,35A max.

Dimensions externes maximales

(projections et manche à air exclues)

211× 70× 293mm

(8^3 / 8 × 2^7 / 8 × 11^5 / 8 mm) (l/h/p)

Poids

4,9kg (10,9 livres)

Accessoires

Cordon d'alimentation secteur (1)

Outil d'éjection de secours (1)

Mode d'emploi (1)

Disque MO (1)

Utilitaire de formatage (1)

Conception et spécifications sont sujettes à modification sans préavis.

Accessoires en option

Disques magnétioptiques

EDM-9100B (4.096 octets/secteur, 9,1 Go)

EDM-8600B (2.048 octets/secteur, 8,6 Go)

EM1-9100B (1.024 octetssecteur, 9,1 Go)

EM5-9100B (512 octets/secteur, 9,1 Go)

EDM-5200B (2.048 octets/secteur, 5,2 Go)

EDM-4800B (1.024 octets/secteur, 4,8 Go)

EDM-4100B (512 octetssecteur, 4,1 Go)

EDM-2600B (1.024 octets/secteur, 2,6 Go)

EDM-2300B (512 octets/secteur, 2,3 Go)

Disquettes d'écriture unique continue composite

CWO-9100B (4.096 octets/secteur, 9,1 Go)

CWO-8600B (2.048 octets/secteur, 8,6 Go)

CWO-5200B (2.048 octets/secteur, 5,2 Go)

CWO-4800B (1.024 octets/secteur, 4,8 Go)

CWO-4100B (512 octets/secteur, 4,1 Go)

CWO-2600B (1.024 octets/secteur, 2,6 Go)

CWO-2300B (512 octets/secteur, 2,3 Go)

Kit de nettoyage de disque

MOA-D51

Dusk Katrina JeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe I EJECT 1
