사용 설명서 RMO-S561 SONY

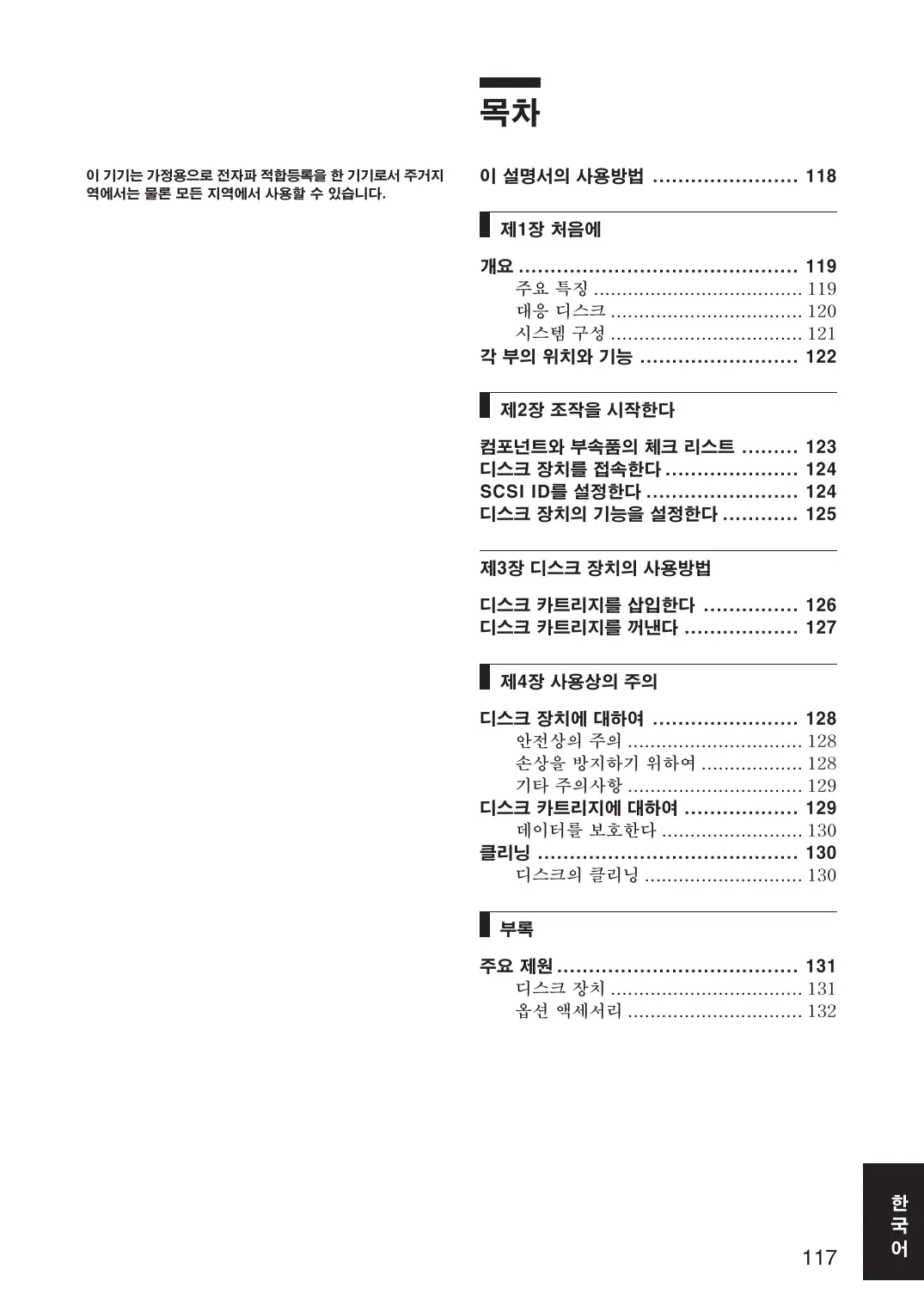

이 기기는 가정용으로 전자파 적합등록을 한 기기로서 주거지 역에서는 물론 모든 지역에서 사용할 수 있습니다. 이 설명서의 사용방법 ....................... 118 제1장 처음에 개요 ............................................ 119 주요 특징 ..................................... 119 대응 디스크 .................................. 120 시스템 구성 .................................. 121 각 부의 위치와 기능 ......................... 122 제2장 조작을 시작한다 컴포넌트와 부속품의 체크 리스트 ......... 디스크 장치를 접속한다 ..................... SCSI ID를 설정한다 ........................ 디스크 장치의 기능을 설정한다 ............

• 제3장 디스크 장치의 사용방법 디스크 카트리지를 삽입한다 p. 126
• 디스크 카트리지를 꺼낸다 p. 127
• 제4장 사용상의 주의 디스크 장치에 대하여 p. 128
• 안전상의 주의 p. 128
• 손상을 방지하기 위하여 p. 128
• 기타 주의사항 p. 129
• 디스크 카트리지에 대하여 p. 129
• 데이터를 보호한다 p. 130
• 클리닝 p. 130
• 디스크의 클리닝 p. 130
• 주요 제원 p. 131
• 디스크 장치 p. 131
• 옵션 액세서리 p. 132

이 설명서의 사용방법 화재 또는 감전 사고의 위험을 줄이려면 본제품 에 비나 수분이 닿지 않도록 주의하십시오. 이 설명서에서는 RMO-S561 광 자기 디스크 장 치(이하 “디스크 장치”이라 함)의 사용 및 조작 방 법을 설명하고 있습니다. 반드시 본 설명서를 잘 읽으신 다음 디스크 장치를 사용하여 주십시오. 읽으신 후에는 장래 참고로 하기 위하여 소중히 본 설명서는 다음의 4개의 섹션으로 구성되어 있 제1장 처음에 이 장에서는 RMO-S561 디스크 장치의 개요, 주요 특징, 시스템 구성, 각 부의 위치와 기능을 설 제2장 조작을 시작한다 이 장에서는 디스크 장치의 주컴퓨터와 기타 SCSI 주변기기와의 접속방법을 설명합니다. 또 디스크 장치의 기능과 SCSI ID의 설정방법을 설 명합니다. 디스크 장치를 장착할 때에는 이 장을 제3장 디스크 장치의 사용방법 이 장에서는 디스크 장치의 전원을 넣는 방법과 디스크 카트리지의 삽입과 꺼내는 방법을 설명합 실제로 디스크 장치를 사용하실 준비가 되었으면 이 장을 참조하여 주십시오. 제4장 사용상의 주의 이 장에서는 디스크 장치와 광 자기 디스크 카드 리지의 사용, 조작상의 주의사항을 설명합니다. 또 디스크의 클리닝도 설명합니다. 디스크 장치를 사용하시기 전에 반드시 이 장을

이 부록에는 디스크 장치의 주요 제원에 대하여

• 제조 메이커는 본 제품의 고장 또는 사용에 의 하여 발생되는 손해에 대하여 일절 책임지지 않

• 제조 메이커는 본 제품을 사용하여 보존시킨 데 이터의 세큐리티에 대해서는 보증하지 않습니 다. 데이터의 손실사고를 방지하기 위하여 중요 한 데이커는 자주 백업을 받아두실 것을 권합니

• 이 설명서 내용의 복제는 전체 또는 일부를 막

• Macintosh는 Apple Computer, Inc.의 등

• Microsoft 및 Windows는 Microsoft Corporation의 등록상표입니다. 제1장 처음에

RMO-S561 광 자기 디스크 장치의 주요 특징은

• 광 자기 기술에 의하여 디스크로 데이터의 읽기 와 쓰기를 반복해서 할 수 있습니다.
• 디스크 장치는 삽입된 디스크의 종류를 자동으로 검출하므로 650 MB(594 MB), 1.3 GB(1.2 GB), 2.6 GB(2.3 GB), 5.2 GB(4.8 GB, 4.1 GB), 9.1 GB(8.6 GB)의 각 디스크를 자유롭게 사용할 수 있습니다.
• 5.25 인치 광 자기 디스크의 양면에는 최대 9.1 GB(4,096 바이트/섹터), 8.6 GB(2,048 바이트/ 섹터), 9.1 GB(1,024 바이트/섹터), 또는 9.1 GB (512 바이트/섹터)의 데이터를 쓸 수 있습니다. 이것은 종래 3.5 인치 플로피 디스크(2HD)의 6100-6500배의 용량에 상당합니다.
• 국제적으로 인정되어 있는 CCS(연속/컴포지 트 서보) 또는 CCW(연속복합 1회 쓰기) 포멧 의 적합한 디스크이면 이 디스크 장치에서 사용

• 이 디스크 장치는 SCSI-2(Small Computer System Interface-2)를 채용하고 있습니다.
• 3,000 min-1(rpm)의 고회전 모터에 의하여 3.07 - 6.14 MB/s(4,096 바이트/섹터), 2.87 - 5.84 MB/s(2,048 바이트/섹터), 3.07 - 6.14 MB/s (1,024 바이트/섹터) 또는 3.07 - 6.14 MB/s (512 바이트/섹터)의 데이터 전송속도를 실현했

• 디스크의 용량이 5.2 GB(4.8 GB, 4.1 GB) 이 하일 때 스핀들 모터의 회전수는 3300 min-1 (rpm)이 됩니다.
• 디스크의 용량이 2.6 GB(2.3 GB) 이하일 때 스핀들 모터의 회전수는 3600 min-1(rpm)이

• 얇고 가벼운 광 픽업에 의하여 평균 자리찾기 시 간은 25 ms를 달성했습니다.
• 신뢰성 높은 오류 정정 코드(ECC) 시스템에 의 하여 오류율은 불과 10-12입니다.
• 대용량의 8 MB 버퍼와 최적화 캐시 제어 알고 리즘의 채용에 의하여 최적한 광환경을 실현하 고 있습니다.(쓰기 캐시는 사용가능 또는 사용 금지로 할 수 있습니다. 자세한 것은 109 페이 지의 “디스크 장치의 기능을 설정한다”를 참조

RMO-S561은 다음의 Sony 5.25인치 MO 디스크를 사용할 수 있습니다.

Sony의 해당 제품 ISO/IEC 15286

약 1.3 GB EDM-1300B 512 바이트/섹터

약 650 MB EDM-650B 512 바이트/섹터

약 1.3 G B CWO-1300B 512 바이트/섹터

R/W 약 9.1 GB EM1-9100B 512 바이트/섹터 ISO/IEC 22092 512 바이트/섹터 R/W 약 9.1 GB EM5-9100B ISO/IEC 22092

약 8.6 GB CWO-8600B *R/W : 재기록, R/W : 재기록(MO), WO : 1회 쓰기, R : 읽기 전용

디스크 장치는 SCSI 인터페이스를 갖춘 주컴퓨 터에서 사용하여 주십시오. SCSI 버스에서는 최대 7대까지 주변기기를 데 이지 체인 방식으로 링크하여 SCSI-2 명령으로 제어할 수 있습니다.

SCSI 케이블 RMO-S561 디스크 장치 SCSI 주변기기 제1장 처음에

1 POWER 스위치 이 버튼을 눌러 전원을 켜거나 끕니다. 이 버튼이 들어가 있으면 전원이 켜져 있는 상 태이고, 완전히 튀어나와 있는 것이 전원이 꺼져 있는 상태입니다. 2 POWER 표시등 전원이 들어오면 녹색 램프가 점등합니다. 3 BUSY 표시등 이 디스크를 삽입하면 구동기가 읽기/쓰기 조작의 준비가 되면 BUSY 표시등이 녹색으 로 바뀝니다. 디스크 장치가 데이터에 접근 또는 읽기를 하고 있을 때에는 오렌지색 램프 가 점등합니다. 본기가 과열되어 있을 때에는 디스크에 접근과 관계없이 약 2초 간격으로 이 램프가 점멸합니다. 4 디스크 삽입 슬롯 디스크 카트리지는 이 슬롯에 삽입합니다. 자 세한 것은 110 페이지의 섹션 “디스크 카트리 지를 삽입한다”를 참조하여 주십시오. 5 비상용 배출공 EJECT 버튼 6에서는 디스크 카트리지를 꺼낼 수 없을 경우에는 전원을 끈 다음, 부속 된 비상용 배출 툴을 이 구멍에 꽂아서 비상 용 배출 메커니즘을 작동시킵니다. 자세한 것 은 111 페이지의 섹션 “디스크가 배출되지 않 을때의 처치”을 참조하여 주십시오. 6 EJECT 버튼 디스크 카트리지를 디스크 장치에서 꺼낼 때 에는 이 버튼을 눌러 주십시오. 기능 스위치 또는 소프트웨어 설정의 배출금지에 의하여 EJECT 버튼을 사용금지할 수 있습니다. 쓰 기 캐시가 사용가능할 때에는 우선 캐시 메모 리의 데이터를 디스크에 써야 하므로 디스크 가 배출될 때까지 잠시(약 45초간) 시간이 소

1 기능 스위치 사용하고 있는 주컴퓨터와 소프트웨어에 따 라 이 스위치를 사용하여 디스크 장치의 기능 설정을 할 수 있습니다. 자세한 것은 109 페 이지의 섹션 “디스크 장치의 기능을 설정한 다”를 참조하여 주십시오. 2 SCSI ID 스위치 SCSI ID를 설정할 때에 이 스위치를 사용합 니다. ID 번호를 작게 할 때에는 “–” 버튼을 누르고 ID 번호를 크게 할 때에는 “+” 버튼을 누릅니다. 자세한 것은 108 페이지의 섹션 “SCSI ID를 설정한다”를 참조하여 주십시

3 SCSI 커넥터 주컴퓨터와 SCSI 주변기기를 링크할 SCSI 케이블(별매)을 이 커넥터에 접속합니다. 디스크 장치가 SCSI에 마지막에 접속되어 있는 기기가 될 때에는 기능 스위치 F를 “1” 로 세트하여 내장 터미네이터를 기동하여 주 십시오. 마지막에 접속되지 않았을 때에는 반 드시 터미네이터를 끔(스위치 F를 “0”로 세 트)으로 하여 주십시오. 4 통풍구 디스크 장치의 냉각용 에어는 이 통풍구를 통 과하므로 표면을 막거나 통풍을 방해하지 않 도록 주의하여 주십시오. 5 F.GND(프레임 그라운드) 단자 다른 기기의 그라운드 단자를 디스크 장치의 프레임 그라운드 단자에 접속합니다. 6 AC IN(AC 전원) 커넥터 부속된 AC 전원 코드를 이 커넥터에 접속합

제2장 조작을 시작한다 RMO-S561 광 자기 디스크 장치를 설치하기 전 에 필요한 컴포넌트와 액세서리가 모두 갖추어져 있는지를 확인하여 주십시오. 다음에 디스크 장 치을 주컴퓨터와 사용하고 싶은 다른 SCSI 주변

모든 접속이 바르게 되어 있는지를 확인한 다음,

SCSI ID 스위치로 SCSI ID를, 또 기능 스위치

를 사용하여 디스크 장치의 기능을 설정합니다. 컴포넌트와 부속품의 체크 리스트 상자를 열었으면, 즉시 다음에 나타낸 컴포넌트 와 부속품이 모두 들어있는지 확인하여 주십시 오. 만약 빠진 품목이나 손상된 품목이 있을 때에 는 즉시 판매점으로 연락하여 주십시오.

• RMO-S561 광 자기 디스크 장치

• 안전하게 사용하기 위한 안내서(안전상의 주의)
• 블랭크 MO 디스크 1장 RMO-S561 광 자기 디스크 장치

이 장치를 Macintosh® 컴퓨터 또는 Windows® 로 작동하는 컴퓨터에서 사용할 때의 조작방법은 장치 구동기 패키지에 들어 있는 설치 매뉴얼을 참조하여 주십시오. 장치 구동기에 관한 질문은 장치 구동기의 패키지에 기재되어 있는 장치 구동 기 제조 메이커로 문의하여 주십시오.

AC 전원 코드 제2장 조작을 시작한다

디스크 장치를 접속한다 1대의 주컴퓨터에 대해 SCSI 버스를 통하여 최 대 7대의 SCSI 대응 주변기기를 접속할 수 있습 디스크 장치에 접속할 때에는 다음의 Sony SCSI 케이블(별매)을 사용하여 주십시오.

• 디스크 장치에 접속하기 전에 반드시 디스크 장 치와 SCSI로 접속하고 있는 다른 모든 장치의 전원을 꺼 주십시오.

• 디스크 장치가 SCSI에 접속되어 있는 마지막 기기일 때에는 기능 스위치 F를 “1”로 세트하여 내장 터미네이터를 기동합니다. 마지막 기기가 아닐 때에는 반드시 터미네이터를 끔(스위치 F 를 “0”으로 세트)으로 하여 주십시오.
• SCSI 체인에 접속할 SCSI 케이블의 길이는 6 m 이하로 하여 주십시오. RMO-S561 광 자기 디스크 장치

SCSI CONNECTOR F.GND SCSI 커넥터로 SCSI-2 케이블 기타 SCSI

AC 콘센트로 SCSI ID를 설정한다 SCSI ID는 공장출하시에 “0”으로 설정되어 있 습니다. 필요에 따라 리어 패널의 SCSI ID 스위 치를 사용하여 이 ID 번호를 변경할 수 있습니다. 반드시 전원을 끈 다음 변경하여 주십시오. “+” 버튼을 누르면 ID 번호가 커지고 “–” 버튼을 누르면 ID 번호가 작아집니다.

• SCSI ID를 바르게 설정하지 않으면 디스크 장 치는 정상으로 작동하지 않습니다.

• 반드시 다른 SCSI 기기에 사용되지 않은 SCSI ID를 선택하여 주십시오.

디스크 장치의 기능을 설정한다 리어 패널의 기능 스위치(A-H)를 사용하여 사 용하고 싶은 주컴퓨터와 소프트웨어에 맞추어 디 스크 장치의 기능을 선택하여 주십시오. 스위치 를 설정하기 전에 반드시 전원을 꺼 주십시오.

■ Ultra SCSI의 사용상의 주의 Ultra SCSI 기능을 사용하려면 디스크 장치과 호스트 시스템을 접속할 때에 Ultra SCSI 케이 블을 사용해야 합니다. 케이블 전장은 가급적 짧게 하며 최대 4개까지 SCSI 주변기기를 접속할 때에 는 길이 3 m 미만이 되도록 하실 것을 권장합니다. 그 밖의 모든 경우에는 케이블 전장이 1.5 m를 초 과하지 않도록 하십시오. 또 SCSI 버스 종단은 반 드시 실행하여 주십시오. A B C D E F G H

■ 쓰기 캐시의 사용상의 주의 ■ 1024 및 512 바이트/섹터의 취급에 관한

이 디스크 장치는 쓰기 캐시 기능을 탑재하고 있 습니다. 쓰기 캐시 기능이 사용 가능한 때에는 캐 시 메모리의 모든 데이터가 디스크에 기록된 것을 확인한 다음 디스크 장치의 전원을 꺼 주십시오. 캐시 메모리의 모든 데이터가 디스크에 기록되기 전에 전원을 끄면 데이터는 손실됩니다. 디스크 를 꺼내면 캐시 메모리의 데이터가 기록되므로 디 스크 장치를 끄기 전에는 반드시 디스크를 꺼내 또한 드라이브가 캐시 메모리의 데이터를 정기적 으로 디스크에 저장하지만 정전이 발생되면 데이 터가 손실되는 경우가 있습니다. 이 드라이브의 섹터 사이즈는 4096 바이트/섹터 입니다. 섹터 사이즈가 1024 또는 512 바이트/섹 터인 디스크를 넣으면 드라이브는 내부에서 소프 트웨어의 섹터 사이즈를 변환, 4096 바이트/섹터 로 에뮬레이트합니다. 또한 데이터를 디스크에 쓰고 있는 동안 전원이 꺼지면 이미 디스크에 기록된 데이터가 손실되는 전원 스위치의 조작에는 주의하십시오.

SCSI의 패리티 검사를 한다 SCSI의 패리티 검사를 한다

주변기기의 종류 00H (직접 액세스 기기) 주변기기의 종류 07H

쓰기 캐시를 사용금지한다 쓰기 캐시를 사용가능하게 한다

Ultra SCSI 제어 Ultra SCSI에 호환성이 있다 Ultra SCSI에 호환성이 없다

쓰기 조작을 모두 검증한다 (검증 패스를 사용) 쓰기 조작은 모두 보통조작이다 (검증 패스를 미사용)

내장 터미네이터가 기동한다 내장 터미네이터가 기동하지 않

EJECT 버튼을 눌러도 디스크 카트리지가 나오지 않는다. EJECT 버튼을 누르면 디스크

제3장 디스크 장치의 사용방법 디스크 카트리지를 삽입한다 RMO-S561 디스크 장치에서는 다음의 Sony 5.25인치 MO 디스크를 사용할 수 있습니다.

• EDM-9100B(4,096 바이트/섹터, 9.1 GB)
• EDM-8600B(2,048 바이트/섹터, 8.6 GB)
• EM1-9100B(1,024 바이트/섹터, 9.1 GB)
• EM5-9100B(512 바이트/섹터, 9.1 GB)
• EDM-5200B(2,048 바이트/섹터, 5.2 GB)
• EDM-4800B(1,024 바이트/섹터, 4.8 GB)
• EDM-4100B(512 바이트/섹터, 4.1 GB)
• EDM-2600B(1,024 바이트/섹터, 2.6 GB)
• EDM-2300B(512 바이트/섹터, 2.3 GB)
• CWO-9100B(4,096 바이트/섹터, 9.1 GB)
• CWO-8600B(2,048 바이트/섹터, 8.6 GB)
• CWO-5200B(2,048 바이트/섹터, 5.2 GB)
• CWO-4800B(1,024 바이트/섹터, 4.8 GB)
• CWO-4100B(512 바이트/섹터, 4.1 GB)
• CWO-2600B(1,024 바이트/섹터, 2.6 GB)
• CWO-2300B(512 바이트/섹터, 2.3 GB) 2 주컴퓨터를 기동합니다. 기동 순서는 주컴퓨 1 프론트 패널의 왼쪽에 있는 POWER 스위치 4 디스크의 데이터에 액세스나 테이터의 기록

그러면 디스크 장치의 전원이 들어오고 POWER 표시등이 점등됩니다. 터에 부속된 설명서를 참조하여 주십시오. 3 사용하고 싶은 면을 위로 하여 디스크 카트리

A면을 사용하려면 “A”를 위 로 해서 디스크를 삽입하여

은 주컴퓨터의 소프트웨어 명령을 사용하여 주십시오. 본기가 디스크를 액세스하고 있는 동안은 BUSY 표시등이 점등됩니다. ■ 디스크 장치가 정지했을 경우의 처치 디스크 장치의 온도가 지정한 레벨을 초과하면 디 스크의 액세스에 관계없이 BUSY 표시등이 약 2 초 간격으로 점멸하고, 디스크 장치가 정지됩니 다. 그런 경우에는 설치 장소 부근의 환기를 시켜 그래도 디스크 장치가 동작하지 않을 때에는 본기 의 플러그를 빼고 판매점으로 문의하여 주십시

제3장 디스크 장치의 사용방법 디스크 카트리지를 꺼낸다 디스크 카트리지를 꺼내려면 소프트웨어의 명령 을 사용하거나 EJECT 버튼을 눌러 주십시오. EJECT 버튼이나 소프트웨어 명령을 사용해도 디스크 카트리지를 꺼낼 수 없을 때에는 다음의 순서에 따라 꺼내 주십시오. 1 디스크 장치의 전원이 들어 있을 때에는 꺼 주

2 비상용 배출 툴(또는 클립)을 비상용 배출공 에 꽂아서 수동으로 배출하여 주십시오. EJECT 버튼

BUSY 표시등이 오렌지색으로 점등되어 있는 동안은 디스크 카트리지를 꺼내지 마십시오.(과 열로 인하여 약 2초 간격으로 점멸하고 있을 경우 는 제외) 액세스 중에 디스크를 꺼내면 데이터의 쓰기 오류가 발생하거나 데이터가 손실될 경우가 또 쓰기 캐시가 사용가능할 때에는 우선 캐시 메 모리의 데이터를 디스크에 기록해야 하므로 디스 크가 배출될 때까지 잠시(최대 45초간) 시간이 소요될 수 있습니다.

비상용 배출공에 꽂는다. 이것으로 디스크 카트리지가 배출됩니다. 비상용 배출 툴은 끝이 뾰족합니다. 이 툴을 사용할 때에는 부상당하지 않도록 주의하

■ 디스크가 배출되지 않을 때의 처치 다음과 같은 경우에는 EJECT 버튼을 누르거나 소프트웨어 명령을 사용해도 디스크 카트리지가 나오지 않을 경우가 있습니다.

• 기능 스위치가 소프트웨어 명령어로 배출 기능 이 사용금지로 되어 있습니다.
• 디스크 장치의 전원(정전 등의 이유로)이 꺼져

• 디스크 장치 자체에 어떤 이상이 있습니다. 제3장 디스크 장치의 사용방법

제4장 사용상의 주의 디스크 장치에 대하여

• 반드시 100 - 240 V AC를 사용하여 주십시오.
• AC 전원은 복사기나 슈레더 등 소비전력이 큰 다른 기기와 공용하지 마십시오. ■ AC 전원 코드
• 전원 코드 위에 무거운 물건을 올려놓거나 떨어 뜨리거나 또는 손상하지 않도록 주의하여 주십

• AC 콘센트에서 코드를 뺄 때에는 반드시 플러 그를 잡아 주십시오. 코드를 잡아당기면 내부의 선이 손상될 염려가 있습니다.
• 장기간 사용하지 않을 때에는 본기의 전원 코드

■ 비상용 배출 툴의 취급 비상용 배출 툴은 끝이 뾰족합니다. 이 툴을 사용할 때에는 부상당하지 않도록 주의하 여 주십시오. 이 툴을 디스크의 배출 이외의 목적 으로 사용하지 마십시오. 손상을 방지하기 위하여 ■ 디스크 장치에 충격이나 진동을 가하지 마 본기를 떨어뜨리거나 강한 충격을 가하면 디스크 장치가 손상될 염려가 있습니다.

디스크 장치는 수평으로 설치하여 주십시오. 기 울지 않도록 하여 주십시오.

디스크 장치의 설치 또는 보관장소를 선택할 때에 는 다음과 같은 사항에 유의하여 주십시오. 다음과 같은 장소는 삼가하여 주십시오.

디스크 장치의 내부 기구가 과열되는 것을 방지하 기 위하여 주의하여 주십시오. 통풍구의 막힘이 나 통풍구를 막거나 본기를 환기가 나쁜 장소에 설치하지 않도록 주의하여 주십시오. 내부온도가 이상하게 상승하면 본기의 작동이 정지될 수 있습

디스크 장치를 습도가 극단적으로 되는 장소에 설 치하지 마십시오. 예를 들어 디스크 장치를 상당 히 온도가 낮은 장소에서 따뜻한 장소로 갑자기 이동하면 주위온도의 급격한 상승에 의하여 본체 내부에 결로(이슬) 현상이 생길 수 있습니다. 어 쩔 수 없이 온도의 급격한 변화를 피할 수 없을 때 에는 1시간 이상 기다린 후에 디스크 장치를 사용 하여 주십시오. 내부에 수분이 있는 상태로 디스 크 카트리지를 삽입하면 디스크와 디스크 장치 양 쪽 모두 손상될 염려가 있습니다. 결로 현상의 염 려가 있을 때에는 즉시 디스크 카트리지를 꺼내 주십시오. 디스크가 없으면 디스크 장치의 수분 은 급속히 증발됩니다. ■ 디스크 장치의 이동 디스크 장치를 사용하지 않을 때에는 반드시 디스 크 카트리지를 꺼내 주십시오. 또 디스크 카트리 지가 들어있는 상태에서는 절대로 본기를 이동시 키거나 운반하지 마십시오. 작동 중에는 디스크가 고속으로 회전하고 있습니 다. 그런 경우에 디스크 장치를 이동하면 디스크 의 회전이 정지되어 디스크가 손상될 염려가 있습 니다. 디스크 장치를 이동할 때에는 반드시 디스 크 카트리지를 꺼내 주십시오. ■ 문제가 생겼을 때에는 어떤 문제가 생겼을 때에는 전원을 끄고 디스크 장치의 전원 코드를 뺀 다음 판매점으로 문의하여

디스크 장치에서 발생하는 고주파 신호에 의하여 라디오, TV, 오디오 튜너 등의 전기기구에 전파간 섭이나 정전기를 발생할 수 있습니다. 그런 경우 에는 영향을 받는 기구로부터 디스크 장치를 멀리

캐비넷은 마른 부드러운 헝겊이나, 중성세제로 살짝 적신 부드러운 헝겊으로 클리닝하여 주십시 오. 알콜이나 시너 등의 용제는 표면을 손상시킬 염려가 있으므로 사용하지 마십시오. 디스크 카트리지에 대하여

• 디스크 카트리지를 떨어뜨리거나 강한 충격이 나 진동을 가하지 마십시오.
• 디스크 카트리지는 분해하지 마십시오. 디스크 카트리지는 정밀기기이므로 공장에서 정확하 게 조정한 다음 출하하고 있습니다.
• 디스크 카트리지의 셔터를 손으로 열고 내부의 디스크를 만지지 마십시오. 셔터는 디스크 카트 리지를 디스크 장치에 넣으면 자동으로 열리도

• 디스크 카트리지는 습도가 높은 장소 또는 온도 변화가 심한 장소에서 사용하지 마십시오. 수분 이 결로하면 데이터의 읽기나 쓰기를 할 수 없

• 디스크 카트리지의 삽입과 배출은 필요없을 때 에는 되도록 하지 마십시오.
• 디스크 카트리지는 사용 후에 반드시 디스크 장 치에서 배출하여 꺼내 놓으십시오. ■ 디스크 카트리지를 보존한다
• 디스크 카트리지는 케이스에 넣어 보관하여 주

• 디스크 카트리지는 자동차의 계기판이나 콘솔 박스와 같은 직사광선이 닿거나 고온이 되는 장 소에 방치하지 마십시오. 디스크 카트리지는 다음과 같은 장소에 보관하 – 먼지나 더러움이 심한 장소 – 직사광선이 닿는 장소 – 습도가 높은 장소 제4장 사용상의 주의

광 자기 디스크 카트리지에는 디스크상의 데이터 를 실수로 소거하거나 필요없는 데이터를 잘못하 여 쓰는 것을 방지하기 위하여 DATA PROTECT 스위치(적색 태브)가 달려 있습니다. 이 스위치를 아래의 그림과 같이 화살표 방향으로 밀면 쓰기방 지기능이 작동됩니다. 디스크상의 데이터를 읽을 수 있지만 디스크에 쓰 거나 소거는 할 수 없습니다. 쓰기방지를 취소하 려면 이 스위치를 원래 위치로 밀어 주십시오. 디스크에 쓸 예정이 없을 때에는 반드시 쓰기보호 를 해 놓도록 하십시오. DATA PROTECT

MO 디스크를 장기간 사용하면 디스크 표면에 먼 지나 더러움이 쌓이는 경우가 있습니다. 그런 원 인에 의한 데이터의 읽기/ 쓰기 오류를 피하기 위 하여 옵션의 디스크 클리너를 사용하여 주십시 오. MO 디스크의 고성능을 유지하고 오랫동안 사용하기 위해서는 3개월에 한 번은 클리닝하여

■ 디스크의 클리닝용 부속품 다음의 Sony 디스크 클리닝 킷 또는 디스크 클리 너(별매)를 사용하여 주십시오.

• MOA-D51 디스크 클리닝 킷 디스크 표면 특성의 상이에 의하여 데이터의 읽 기/ 쓰기 오류의 원인이 되므로 이것 이외의 디스 크 클리너는 사용하지 마십시오. 클리닝 방법에 대해서는 클리닝용의 각 부속품의 설명서를 읽어

디스크 장치에서는 먼지를 방지하기 위한 대책이 마련되어 있습니다. 디스크 장치의 광학 렌즈를 클리닝할 필요는 없습니다. 렌즈 클리닝 카트리 지를 사용하면 디스크 장치가 손상될 염려가 있습

9.1 GB(ZCAV 4,096 바이트/섹터)

8.6 GB(ZCAV 2,048 바이트/섹터)

9.1 GB(ZCAV 1,024 바이트/섹터)

9.1 GB(ZCAV 512 바이트/섹터)

5.2 GB(ZCAV 2,048 바이트/섹터)

4.8 GB(ZCAV 1,024 바이트/섹터)

4.1 GB(ZCAV 512 바이트/섹터)

2.6 GB(ZCAV 1,024 바이트/섹터)

2.3 GB(ZCAV 512 바이트/섹터)

3,000 min-1(3,000 rpm) 3,300 min-1(3,300 rpm) 3,600 min-1(3,600 rpm) 자리찾기 시간(평균) 25 ms(대표치) 사용자 데이터 전송 속도

(512 바이트/섹터) 20 MB/s(Ultra SCSI 사용시) SCSI-2(Small Computer System Interface-2)

5 °C - 40 °C(온도 기울기 10 °C/h) - 30 °C - 60 °C

반도체 AlGaInP 레이저 661 nm ± 6 nm 40 mW CW 60 mW 펄스

최대외형치수(돌기부 및 통풍구는 제외) 211 × 70 × 293 mm(W/H/D)

AC 전원 코드(1) 비상용 배출 툴(1) 사용설명서(1) MO 디스크(1) 포매팅 유틸리티(1) 외관 및 제원은 예고없이 변경할 경우가 있습니

MO 디스크 EDM-9100B(4,096 바이트/섹터, 9.1 GB) EDM-8600B(2,048 바이트/섹터, 8.6 GB) EM1-9100B(1,024 바이트/섹터, 9.1 GB) EM5-9100B(512 바이트/섹터, 9.1 GB) EDM-5200B(2,048 바이트/섹터, 5.2 GB) EDM-4800B(1,024 바이트/섹터, 4.8 GB) EDM-4100B(512 바이트/섹터, 4.1 GB) EDM-2600B(1,024 바이트/섹터, 2.6 GB) EDM-2300B(512 바이트/섹터, 2.3 GB) 연속 복합 1회 쓰기 디스크 CWO-9100B(4,096 바이트/섹터, 9.1 GB) CWO-8600B(2,048 바이트/섹터, 8.6 GB) CWO-5200B(2,048 바이트/섹터, 5.2 GB) CWO-4800B(1,024 바이트/섹터, 4.8 GB) CWO-4100B(512 바이트/섹터, 4.1 GB) CWO-2600B(1,024 바이트/섹터, 2.6 GB) CWO-2300B(512 바이트/섹터, 2.3 GB) MOA-D51
