Produkttyp	Externes magneto-optisches Plattenlaufwerk
Marke	Sony
Modell	RMO-S561
Abmessungen (B × H × T)	211 × 70 × 293 mm
Gewicht	4,9 kg
Stromversorgung	Netz 100-240 V ±10 %, 50/60 Hz ±5 %
Stromverbrauch	0,60-0,35 A max
Schnittstelle	SCSI-2 (Small Computer System Interface-2)
Maximale Kapazität pro Platte	9,1 GB (4096 Bytes/Sektor)
Drehzahl	3000 U/min (Hochkapazitätsplatten), 3300 oder 3600 U/min (niedrigere Platten)
Mittlere Zugriffszeit	25 ms
Kontinuierliche Übertragungsrate	Bis zu 6,14 MB/s (je nach Sektorformat)
Cache-Speicher	8 MB (aktivierbar/deaktivierbar)
Kompatible Plattenformate	MO 5,25 Zoll: 650 MB, 1,3 GB, 2,6 GB, 5,2 GB, 9,1 GB (mehrere Sektorformate)
Hauptfunktionen	Wiederbeschreibbare magneto-optische Technologie, automatische Plattentyperkennung, Ultra SCSI-kompatibel, integrierter Abschluss, Überspannungsschutz
Wartung und Reinigung	Gehäuse mit weichem, trockenem oder leicht mit mildem Reinigungsmittel befeuchtetem Tuch reinigen. Verwenden Sie das Sony Diskreinigungsset (MOA-D51) für Platten. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Zugelassenes Netzkabel verwenden. Stöße und Vibrationen vermeiden. Ausreichende Belüftung erforderlich.
Ersatzteile und Reparierbarkeit	Optional: MO-Platten, Reinigungsset. Reparatur nur durch qualifiziertes Fachpersonal. Nicht spezifizierte Teile.
Allgemeine Informationen	Verwendung mit einem Computer mit SCSI-Bus. Bis zu 7 Geräte in einer Kette. Lieferumfang: Netzkabel, Notauswurfwerkzeug, Bedienungsanleitung, leere MO-Platte und Formatierungsdienstprogramm.

Häufig gestellte Fragen - RMO-S561 SONY

Welche Plattentypen kann ich mit dem Sony RMO-S561 verwenden?

Sie können magneto-optische Sony 5,25-Zoll-Platten mit Kapazitäten von 600 MB bis 9,1 GB in ISO/IEC-Standardformaten verwenden. Konsultieren Sie die Tabelle der kompatiblen Platten in der Anleitung für die genauen Referenzen.

Wie schließe ich den RMO-S561 an meinen Computer an?

Verwenden Sie ein SCSI-Kabel (separat erhältlich), um das Laufwerk mit Ihrem Computer zu verbinden. Stellen Sie sicher, dass das Laufwerk und alle Peripheriegeräte vor dem Anschließen ausgeschaltet sind. Stellen Sie die SCSI-ID auf der Rückseite ein, um Konflikte zu vermeiden.

Wie stelle ich die SCSI-Adresse ein?

Verwenden Sie den SCSI-ID-Wahlschalter auf der Rückseite. Drücken Sie '+' zur Erhöhung der ID-Nummer und '-' zur Verringerung. Die Standardadresse ist 0. Schalten Sie den Computer aus, bevor Sie die Adresse ändern.

Was tun, wenn sich die Disk-Kassette nicht auswerfen lässt?

Wenn der Auswurf über die EJECT-Taste oder Software nicht funktioniert, schalten Sie das Laufwerk aus. Stecken Sie das mitgelieferte Notauswurfwerkzeug (oder eine aufgebogene Büroklammer) in die Notauswurfffnung an der Vorderseite, um den Auswurf manuell auszulösen.

Wie aktiviere oder deaktiviere ich den Schreibcache?

Der Schreibcache wird über den Funktionswahlschalter C auf der Rückseite eingestellt. Position '0' deaktiviert den Cache, Position '1' aktiviert ihn. Achtung: Schalten Sie das Laufwerk niemals aus, bevor die zwischengespeicherten Daten auf die Platte geschrieben wurden.

Was ist die maximale Speicherkapazität des RMO-S561?

Das Laufwerk kann bis zu 9,1 GB Daten auf eine doppelseitige 5,25-Zoll-MO-Platte (4096 Bytes/Sektor-Format) schreiben. Platten mit 5,2 GB, 2,6 GB und weniger werden ebenfalls unterstützt.

Kann ich dieses Laufwerk vertikal betreiben?

Nein, das Laufwerk ist nur für den horizontalen Einbau ausgelegt (Toleranz ±5°). Eine zu starke Neigung könnte den Mechanismus beschädigen.

Wie reinige ich das Laufwerk und die Platten?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Für Platten verwenden Sie das Sony-Reinigungsset MOA-D51. Verwenden Sie niemals Lösungsmittel wie Alkohol oder Benzin. Reinigen Sie die Platten mindestens alle drei Monate.

Welche Funktion hat der DATA PROTECT-Schieber auf den Kassetten?

Der DATA PROTECT-Schieber (roter Schieber) verhindert versehentliches Schreiben oder Löschen von Daten. Schieben Sie ihn nach links, um die Platte zu schützen. Bringen Sie ihn in die ursprüngliche Position zurück, um das Schreiben zu ermöglichen.

Was tun, wenn die BUSY-Anzeige blinkt und das Laufwerk stoppt?

Dies zeigt eine Überhitzung an. Verbessern Sie die Belüftung um das Laufwerk. Wenn das Problem bestehen bleibt, trennen Sie das Laufwerk vom Netz und kontaktieren Sie Ihren Händler. Blockieren Sie nicht die Belüftungsschlitze.

BEDIENUNGSANLEITUNG RMO-S561 SONY

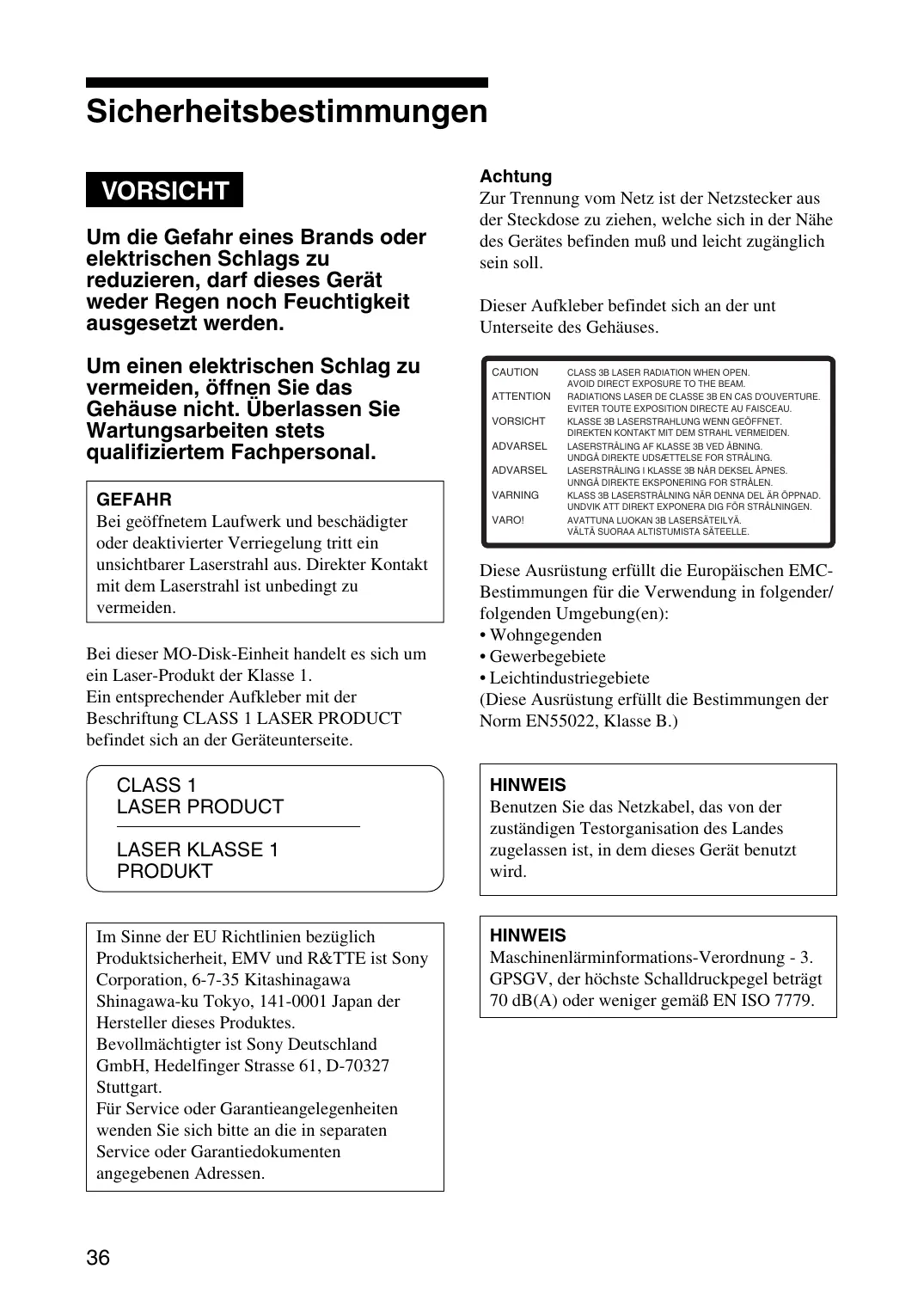

Sicherheitsbestimmungen

VORSICHT

Um die Gefahr eines Brands oder elektrischen Schlags zu reduzieren,arf dases Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

GEFAHR

Bei geöffnetem Laufwerk und beschädigter oder deaktivierter Verriegelung tritt ein unsichtbarer Laserstrahl aus. Direkter Kontakt mit dem Laserstrahl ist unbedingt zu vermeiden.

Bei dieser MO-Disk-Einheit handelt es sich um ein Laser-Produkt der Klasse 1. Ein entsprechender Aufkleber mit der Beschchriftung CLASS 1 LASER PRODUCT befindet sich an der Geräteunterseite.

CLASS 1

LASER PRODUCT

Im Sinne der EU Richtlinien bezüglich
Produktssicherheit, EMV und R&TTE ist Sony Corporation, 6-7-35 Kitashinagawa
Shinagawa-ku Tokyo, 141-0001 Japan der Hersteller ceses Produktes.
Bevollmachtigter ist Sony Deutschland GmbH, Hedelfinger Strasse 61, D-70327 Stuttgart.
Für Service oder Garantieangelegenheiten wenden Sie sichitte an die in separaten Service oder Garantiedokumenten angegebenen Adressen.

Achtung

Zur Trennung vom Netz ist der Netzstecker aus der Steckdose zuziehen, welche sich in der Höhe des Gerätes befinden muß und leicht zugänglich sein soll.

Dieser Aufkleber befindet sich an der unt Unterseite des Gehäuses.

CAUTION	CLASS 3B LASER RADIATION WHEN OPEN.AVOID DIRECT EXPOSURE TO THE BEAM.
ATTENTION	RADIATIONS LASER DE CLASSE 3B EN CAS D'OUVERTURE.EVITER TOUTE EXPOSITION DIRECTE AU FAISCEAU.
VORSICHT	KLASSE 3B LASERSTRAHUNG WENN GÖFFNET.DIREKTEN KONTAKT MIT DEM STRAHL VERMEIDEN.
ADVARSEL	LASERSTRÁLING AF KLASSE 3B VED ABNING.UNDGÀ DIREKTE UDS'ETTELSE FOR STRÁLING.
ADVARSEL	LASERSTRÁLING I KLASSE 3B NAR DEKSEL APNES.UNNGÀ DIREKTE EKSPONERING FOR STRÁLEN.
VARNING	KCLASS 3B LASERSTRÁNING NAR DENNA DEL AR ÖPPNAD.UNDVIK ATT DIRECTK EXPONERA DIG FÜR STRALNINGEN.
VARO!	AVATTUNA LUOKAN 3B LASERSÄTEILYÄ.VÄLTÀ SUORAA ALTISTUMISTA SATEELLE.

These Ausrüstung erfüllt die Europäischen EMC-Bestimmungen für die Verwendung in folgender/ folgenden Umgebung(en):

• Wohngegenden
  Gewerbegebiete
• Leichtindustriebgebiete

(Diese Ausrüstung erfüllt die Bestimmungen der Norm EN55022, Klasse B.)

HINWEIS

Benutzen Sie das Netzkabel, das von der zuständigen Testorganisation des Landes zugelassen ist, in dem diesen Gerät benutzt wird.

HINWEIS

Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt 70dB(A) oder weniger gemäß EN ISO 7779.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen与此es Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn. Weitere Informationen über das Recycling与此es Produkte erhalten Sie von Ihrer Gemeinde, den gemeinsenen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

VerwendungdesesHandbuchs. 38

Kapitel 1 Einführung

Uberblick 39

Merkmale 39

Ko m p a t i b l e D i s k s 40

Systemkonfiguration 41

Lage und Funktion der Teile 42

Kapitel 2 Betriebsvorbereitungen

Überprüfen des Verpackungsinhalts .... 43

Anschlieben der Disk-Einheit 44

Einstellen der SCSI-ID 44

Einstellen der Funktionen der Disk-Einheit 45

Kapitel 3 Bedienung

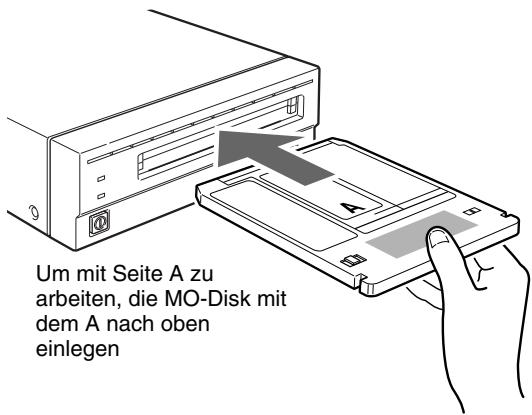

Einlagen einer MO-Disk 46

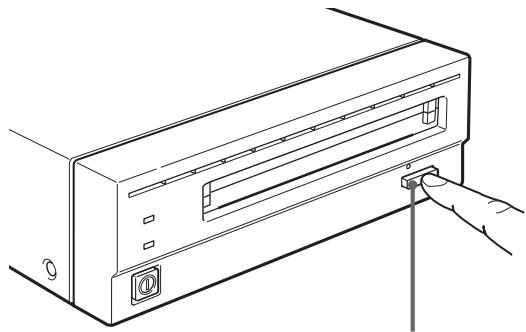

Auswerfen einer MO-Disk 47

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit 48

Zur Betriebssicherheit 48

Zur Vermeidung von Schaden 48

Für die MO-Disks 49

Weitere wichtige Punkte 49

Datenschutz 50

Reinigung 50

Reinigen von MO-Disks 50

Anhang

Technische Daten 51

Disk-Einheit 51

Sonderzubehör 52

Verwendung desses Handbuchs

Dieses Handbuch beschreiben den Betrieb und die Bedienung der MO-Disk-Einheit RMO-S561 (nachfolgend Disk-Einheit genannt). Lesen Sie die Anleitungenitte sorgfaltig durch,bevor Sie die Disk-Einheit das erste Mal in Betrieb-.
nehmen.Bewahren Sie thises Handbuchitte griffbereit auf,um später jederzeit bestimmte Kapitel nachschlagen zu konnen.
Dieses Handbuch setzt sich aus den folgenden Abschnitten zusammen:

Kapitel 1 Einführung

Dieses Kapitel gibt einen Überblick über die Disk-Einheit, schnedet kurz die verschiedene Merkmale und möglichen Systemkonfigurationen an und erklärte die Funktionselemente.

Kapitel 2 Betriebsvorbereitungen

Dieses Kapitel beschreiben die Anschlüsse der Disk-Einheit an den Host-Rechner und andere SCSI-Ausrüstungen. Fernerhin werden die Einstellung der SCSI-ID und die verschiedene Funktionen der Disk-Einheit erklär. Lesen Sie thesek Kapitel, bevor Sie die Disk-Einheit in ein bestehendes System integrieren.

Kapitel 3 Bedienung

Dieses Kapitel beschreiben die Bedienungsverfahren für das Ein- und Ausschalten der Disk-Einheit sowie das Einlagen und Auswerfen von MO-Disks. Lesen Sie diese Kapitel, bevor Sie die angeschlossene Disk-Einheit das ersten Mal in Betriebephmen.

Kapitel 4 Zur besonderen Beachtung

Dieses Kapitel beschreiben Punkte, die für den Betrieb und die Bedienung der Disk-Einheit sowie für den korrekten Umgang mit MO-Disks zu beachten sind.

Auch die Reinigung der Disks wird behandelt.

Lesen Sie diesen Kapitel, bevor Sie die Disk-Einheit in Betrieb besteht.

Anhang

Im Anhang finden Sie die technischen Daten der Disk-Einheit.

Zur Beachtung

• Der Hersteller übernimmt keine Haftung für Verluste, die auf die Benutzung these Produkte oder auf Funktionstörungen darüberzuführen sind.
• Der Hersteller garantiert nicht die Sicherheit der mit diesen Produkt gespeicherten Daten. Um einem eventuellen Verlust von Daten vorzubeugen, ist es sehr ratsam,*häufig Sicherheitskopien von wichtigen Daten anzufertigen.
• Kein Teil dieser Anleitung darauf in irgendener Form reproduziert werden.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.

Überblick

Merkmale

Die MO-Disk-Einheit RMO-S561 bietet die folgenden Merkmale:

• Magnetooptische Technologie ermöglich wiederholtes Schreiben und Lesen von Daten.
  Die Disk-Einheit erkennt automatisch, welcher Disk-Typ eingeschoben ist, wodurch Disks mit 650 MByte (594 MByte), 1,3 GByte (1,2 GByte), 2,6 GByte (2,3 GByte), 5,2 GByte (4,8 GByte, 4.1 GByte), und 9,1 GByte (8,6 GByte) uneingeschränkt benutzt werden können.
• Bis zu 9,1 GByte (4096 Bytes/Sektor), 8,6 GByte (2048 Bytes/Sektor), 9,1 GByte (1024 Bytes/Sektor), oder 9,1 GByte (512 Bytes/Sektor) an Daten halten sich auf einer 5,25-Zoll-MO-Disk (beidseitig beschrieben) speichern. Das entspricht etwa einer Kapazität von 6100-6500 herkömmlichen 3,5-Zoll-Disketten (2HD).
• Alle Disks, die dem international anerkannten CCS-(Continuous/Composite Servo) oder CCW-Format (Continuous Composite WriteOnce) entsprechen, können von dieser Disk-Einheit benutzt werden.

Die Disk-Einheit benutzt SCSI-2 (Small Computer System Interface-2).
- Ein Schneller Spindelmotor mit einer Drehzahl von 3000min^-1 (U/min) erhöglich Datentransfergeschwindigkeiten von 3,07 bis 6,14 MByte/s (4096 Byte/Sektor), 2,87 bis 5,84 MByte/s (2048 Byte/Sektor), 3,07 bis 6,14 MByte/s (1024 Byte/Sektor), oder 3,07 bis 6,14 MByte/s (512 Byte/Sektor).
- Mit Disks, deren Kapazität unter 5,2 GByte (4,8 GByte, 4,1 GByte) liegt, dreht sich der Spindelmotor mit 3300min^-1 (U/min).
- Mit Disks, deren Kapazität unter 2,6 GByte (2,3 GByte) liegt, dreht sich der Spindelmotor mit 3600min^-1 (U/min).
Diealandskompaktundleicht konzipierte Optikermöglichtenechnelle, durchschnittlicheZugriffszeitvon25ms.
- Ein hochzuverlüssiges Fehlerkorrektursystem gewährleistet Fehlerraten von 10^-12 .
- Durch einen großen, 8 MB umfassenden Puffer und einen optimierten Cache-

Steuerungsalgorithmus wird eine optimale Betriebsumgebung erzielt. (Der Schreib-Cache kann aktiviert oder deaktiviert werden. Einzelheiten unter "Einstellen der Funktionen der Disk-Einheit" auf Seite 45.)

Ko mpatible Disks

Die Disk-Einheit arbeitet mit den folgenden 5,25-Zoll-MO-Disks von Sony:

Standard	Sektorenformat	Typ*	Kapazität	Sony gleichwertig
ISO/IEC 15826	2048 Bytes/Sektor	R/W	Etna 5.2 GByte	EDM-5200B
ISO/IEC 15826	1024 Bytes/Sektor	R/W	Etna 4.8 GByte	EDM-4800B
ISO/IEC 15826	512 Bytes/Sektor	R/W	Etna 4.1 GByte	EDM-4100B
ISO/IEC 14517	1024 Bytes/Sektor	R/W	Etna 2.6 GByte	EDM-2600B
ISO/IEC 14517	512 Bytes/Sektor	R/W	Etna 2.3 GByte	EDM-2300B
ISO/IEC 13549	1024 Bytes/Sektor	R	Etna 1.3 GByte	EDM-1300B
ISO/IEC 13549	512 Bytes/Sektor	R	Etna 1.2 GByte	EDM-1200B
ISO/IEC 10089	1024 Bytes/Sektor	R	Etna 650 MByte	EDM-650B
ISO/IEC 10089	512 Bytes/Sektor	R	Etna 600 MByte	EDM-600B
ISO/IEC 15826	2048 Bytes/Sektor	WO	Etna 5.2 GByte	CWO-5200B
ISO/IEC 15826	1024 Bytes/Sektor	WO	Etna 4.8 GByte	CWO-4800B
ISO/IEC 15826	512 Bytes/Sektor	WO	Etna 4.1 GByte	CWO-4100B
ISO/IEC 14517	1024 Bytes/Sektor	WO	Etna 2.6 GByte	CWO-2600B
ISO/IEC 14517	512 Bytes/Sektor	WO	Etna 2.3 GByte	CWO-2300B
ISO/IEC 13549	1024 Bytes/Sektor	R	Etna 1.3 GByte	CWO-1300B
ISO/IEC 13549	512 Bytes/Sektor	R	Etna 1.2 GByte	CWO-1200B
ISO/IEC 11560	1024 Bytes/Sektor	R	Etna 650 MByte	CWO-650B
ISO/IEC 11560	512 Bytes/Sektor	R	Etna 600 MByte	CWO-600B
ISO/IEC 22092	4096 Bytes/Sektor	R/W	Etna 9,1 GByte	EDM-9100B
ISO/IEC 22092	2048 Bytes/Sektor	R/W	Etna 8,6 GByte	EDM-8600B
ISO/IEC 22092	1024 Bytes/Sektor	R/W	Etna 9,1 GByte	EM1-9100B
ISO/IEC 22092	512 Bytes/Sektor	R/W	Etna 9,1 GByte	EM5-9100B
ISO/IEC 22092	4096 Bytes/Sektor	WO	Etna 9,1 GByte	CWO-9100B
ISO/IEC 22092	2048 Bytes/Sektor	WO	Etna 8,6 GByte	CWO-8600B

• R/W: Wiederbeschreibbar, R/W: wiederbeschreibbar (MO), WO: einzelmal beschreibbar, R: nur lesbar

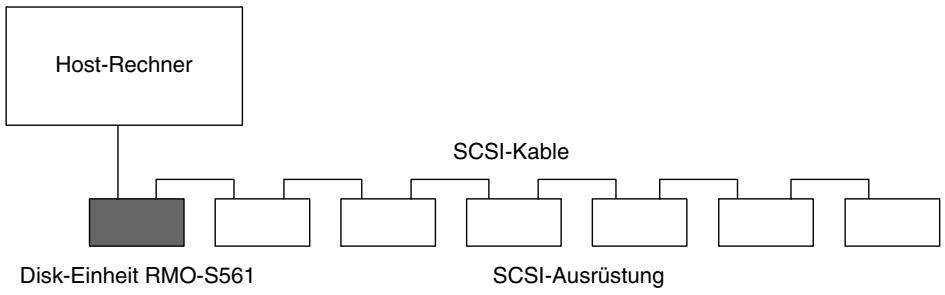

Systemkonfiguration

Schließen Sie die Disk-Einheit an einen Host-

Rechner mit SCSI-Interface an.

Bis zu sieben Peripheriegeräte können durch

Anschluß an den SCSI-Bus miteinander verkettet

und anschließend über SCSI-2 Kommando

gesteuert werden.

Lage und Funktion der Teile

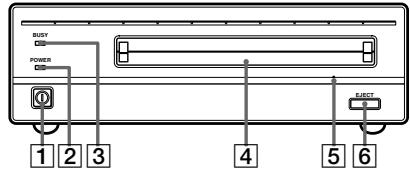

Frontplatte

1 POWER-Schalter

Zum Ein- und Ausschalten der Disk-Einheit. In eingedrückter Schalterstellung ist die Stromversorgung zur Disk-Einheit eingeschaltet; in ausgerückter Stellung ausgeschaltet.

2 POWER-Indikator

Dieser grüne Indikator leuchtet bei eingeschalteter Stromversorgung.

3 BUSY-Indikator

Nachdem die Disk eingeschoben und die Disk-Einheit zum Lesen/Schreiben bereit ist, beginnt der BUSY-Indikator grun zu leuchten.
Dieser orangefarbene Indikator leuchtet, wenn immer Daten von der eingelegten MO-Disk gelesen bzw. auf diese geschrieben werden. Ein Blinken theses Indikators in 2-Sekunden-Intervallen warnt vor einer Überhitzung der Disk-Einheit, undzar ungeachtet, ob eine Disk eingeschoben ist oder nicht.

4 Einschubschlitz

Schieben Sie hier eine MO-Disk ein. Weitere Einzelheiten entnehmen Sieitte dem Abschnitt "Einlagen einer MO-Disk" auf Seite 46.

5 Not-Auswerf-Öffnung

Läbt sich die Disk-Kassette mit der EJECT-Taste 6 nicht auswerfen, schalten Sie das Gerät aus und schiben den mitgelieferten Not-Auswerf-Stift in diese Öffnung, um den Notauswurfmechanismus auszulösen. Einzelheiten dazu entnahmen Sieitte dem Abschnitt "Wenn kein normales Auswerfen der MO-Disk möglich ist" auf Seite 47.

6 EJECT-Taste

Drücken Sie diese Taste, um eine eingelegte MO-Disk auszuwerfen.

Die Funktion dieser Taste laßt sich wunschgemäß über Funktionsschalter oder Software außer Kraft setzen.

Ist der Schreib-Cache aktiviert, kann es einige Momente dauern (bis zu 45

Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

Rückwand

1 Funktionsschalter

Stellen Sie mit diesen Schaltern die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software ein. Nahere Einzelheiten entnehmer Sieitte dem Abschnitt "Einstellen der Funktionen der Disk-Einheit" auf Seite 45.

2 SCSI ID-Schalter

Stellen Sie mit thisem Schalter die SCSI-ID ein. Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (-) drücken. Nähere Einzelheiten entnehmer Sieitte dem Abschnitt "Einstellen der SCSI-ID" auf Seite 44.

3 SCSI-Schnittstellen

Schlieben Sie hier SCSI-Kabel (nicht im Lieferumfang der Disk-Einheit) an, um die Verbindung mit dem Host-Rechner und anderen SCSI-Ausrüstungen herzustellen.

Zur Beachtung

Ist die Disk-Einheit die letzte Ausrüstung in der SCSI-Kette, stellen Sie den Funktionsschalter F auf "1", um den internen Abschluss (Terminator) einzuschalten. Ist sie nicht die letzte Ausrüstung, muß der Abschluss ausgeschelt sein (Schalter F auf "0" stellen).

4 Belüftungsöffnung

Durch diese Öffnung fließt die Luft zum Kühlen der Disk-Einheit, weshalb Sie darauf auf achten sollte, die Öffnung nicht zu blockieren oder den Luftstrom zu behindern.

5 Masseklemme (F.GND)

Erden Sie die Massekabel anderer Ausrüstungen am Gehäuse der Disk-Einheit.

6 Netzeingang (AC IN)

Schlieben Sie hier das mitgelieferte Netzkabel an.

Kapitel 2 Betriebsvorbereitungen

Bevor Sie mit dem Anschluß der MO-Disk-Einheit RMO-S561 beginnen, vergewissern Sie sichitte davon, daß sümttliche erforderlichen Komponenten und Zubehörteile bereitliegen. Schließen Sie dann die Disk-Einheit an den Host-Rechner bzw. andere SCSI-Ausrüstungen

innerhalb Ihres Systems an. Vergewissern Sie sich von der Korrektheit aller Anschlüsse und stellen Sie danach die Funktionen und die SCSI-ID der Disk-Einheit über und die Funktionsschalter den SCSI ID-Schalter ein.

Überprüfen des Verpackungsinhalts

Überprüfen Sie nach dem Auspacken als ersten den Inhalt anhand der Liste weiter unten. Wenn Komponenten fehlen oder beschädigt sind, benachrichtigen Sieitteibeitsofthichren Fachhändler.

RMO-S561 MO-Disk-Disk-Einheit
- Netzkabel
- Not-Ausewrf-Stift
Bedienungsanleitung
- Anleitung zur sicheren Benutzung (Sicherheitsmaßnahmen)
- 1 leere MO-Disk

Zur Beachtung

Informationen über den Gebrauch these Geräts mit einem Macintosh® Computer oder einem unter Windows®laufenden Computer finden Sie in der Installationsanleitung, die dem Gerätetreiber beigelegt ist. Bei Fragen zu den Gerätetrebern wenden Sie sichitte an den auf der Verpackung des betreffenden Gerätetrebers angegebenen Hersteller.

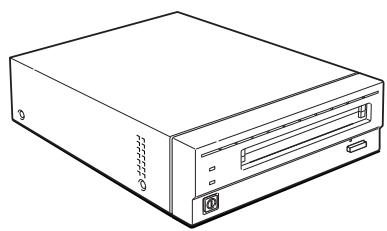

MO-Disk-Einheit
RMO-S561

Not-Ausewrf-Stift

Netzkable

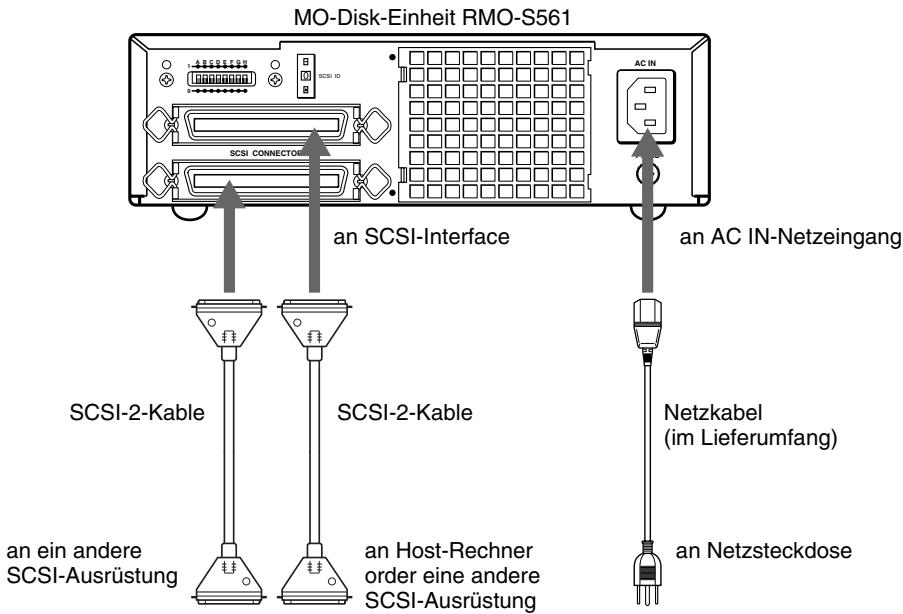

Anschlieben der Disk-Einheit

Sie können bis zu sieben SCSI-Ausrüstungen über den SCSI-Bus an einen einzigen Host-Rechner anschließen.

Verwenden Sie zum Anschluß der Disk-Einheit das folgende Sony-SCSI-Kabel (Sonderzubehör):

Zur Beachtung

• Schalten Sie vor dem Anschluß die Stromversorgung der Disk-Einheit und aller anderen Ausrüstungen in der SCSI-Verkettung aus.

• Wenn die Disk-Einheit die letzte Ausrüstung in der SCSI-Verkettung des Systems ist, stellen Sie den Funktionsschalter F an der Rückwand auf "1", um die Disk-Einheit intern abzuschreiben. Wenn sie nicht die letzte Ausrüstung im System ist, muß der Funktionsschalter F auf "0" stehen.

• Die Gesamtlänge aller SCSI-Kabel in der SCSI-Verkettung darauf nicht überschreiben.

Einstellen der SCSI-ID

Die SCSI-ID der Disk-Einheit ist herstellerseitig auf "0" eingestellt. Diese ID-Nummer kann je nach Systemanforderungen wunschgemäß geändert werden. Schalten Sie die

Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der SCSI-ID vornehmen.

Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) des SCSI ID-Schalters drücken, zum

Verringern der SCSI-ID-Nummer die Minusseite (-) drucken.

Zur Beachtung

• Ein einwandfrei Betrieb der Disk-Einheit ist nur dann möglich, wenn deren SCSI-ID korrekt eingestellt wurde.
• Vergewissern Sie sich davon, daß Sie eine SCSI-ID-Nummer für die Disk-Einheit wahren, die nicht bereits von einer anderen SCSI-Ausrüstung oder vom Host-Rechner belegt ist.

Einstellen der Funktionen der Disk-Einheit

Mit den Funktionsschaltern A bis H an der Rückwand setzen sich die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software einstehen. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der Funktionen vornehmen.

Vorsichtsmaßregeln den Write-Cache betreffend

These Disk-Einheit besitzt einen Schreib-Cache.
Wenn der Schreib-Cache aktiviert ist, müssen Sie vor dem Ausschalten der Disk-Einheit unbedingt sicherstellen, dass alle Daten aus dem Cache-Speicher auf die Disk geschrieben sind.
Wird das Gerät ausgeschaltet, bevor alle Daten aus dem Cache-Speicher auf die Disk geschrieben sind, gehen alle Daten im Cache verloren. Aus thisem Grund sollenn Sie die Disk auswerfen, bevor Sie die Disk-Einheit aushalten, da beim Auswerfen alle Daten im Cache-Speicher auf die Disk geschrieben werden. Obwohl die Daten im Cache-Speicher in regelmäßigen Abständen auf die Disk geschrieben werden, kann ein Stromausfall zum Verlust von Daten führen.

Vorsichtsmaßregeln Ultra SCSI betreffend

Voraussetzung für den Gebrauch der Ultra SCSI-Funktionen ist, dass die Disk-Einheit über ein Ultra SCSI-Kabel mit dem Hostsystem verbunden ist. Die Gesamtlänge des Kabels sollen möglichst kurz gehalten werden und beim Anschluss von bis zu 4 SCSI-Geräten weniger als 3m detragen. In allen anderen Fälle sollte die Gesamtkabellänge nicht mehr als 1,5m detragen. Wichtig ist auch, dass der SCSI-Bus immer richtig terminiert ist.

Vorsichtsmaßregeln beim Gebrauch von 1024 und 512 Bytes/Sektor

Beachten Sie, dass these Laufwerk eine Sektorengröbe von 4096 Byte/Sektor benutzt. Wenn Sie eine Disk mit einer Sektorengröbe von 1024 oder 512 Byte/Sektor einlagen, konvertiert das Laufwerk über die Software intern die Sektorengröbe, um eine Sektorengröbe von 4096 Byte/Sektor zu emulieren. Beachten Sie auch, dass bereits auf der Disk gespeicherte Daten verloren gehen können, wenn Sie das Gerät versehentlich ausschalten, während Daten auf die Disk geschrieben werden. Lassen Sie beim Betätigtem des Netzschalters Vorsicht warten.

Einstellungen mit den Funktionsschaltern

Schalter	Funktion	1	0
A	Paritätsprüfung	SCSI-Paritätsprüfung ausgeschaltet	SCSI-Paritätsprüfung eingeschaltet
B	Geräteklasse	Peripheriegerät der Klasse 00H (Gerät mit direktem Zugriff)	Peripheriegerät der Klasse 07H (Optisches Speicher gerät)
C	Steuerung des Schreiben-Cache	Schreiben-Cache ausgeschaltet	Schreiben-Cache eingeschaltet
D	Ultra SCSI-Steuierung	Mit Ultra SCSI kompatibel	Mit Ultra SCSI nicht kompatibel
E	Prüflesen erzwingen	Alle Schreibenvorgänge werden überprüft (mit einem Prüfdurchlauf).	Alle Schreibenvorgänge laufen normal ab (kein Prüfdurchlauf).
F	Abschlusswiderstand	Interner Abschlusswiderstand eingeschaltet.	Interner Abschlusswiderstand ausgeschaltet.
G	Automatischer Motorstart	Spindelmotor lauft bei Einschieben einer Disk nicht an.	Spindelmotor lauft bei Einschieben einer Disk an.
H	Manueller Auswurf	Disk-Kassette kann durch Drücken der EJECT-Taste nicht ausgeworfen werden.	Disk-Kassette kann durch Druppen der EJECT-Taste ausgeworfen werden.

Einlagen einer MO-Disk

Die Disk-Einheit RMO-S561 ist für das Arbeitem mit den folgenden 5,25-Zoll-MO-Disk-Modellen von Sony ausgelegt:

EDM-9100B (4096 Bytes/Sektor, 9,1 Gbytes)
EDM-8600B (2048 Bytes/Sektor, 8,6 Gbytes)
EM1-9100B (1024 Bytes/Sektor, 9,1 Gbytes)
EM5-9100B (512 Bytes/Sektor, 9,1 Gbytes)
EDM-5200B (2048 Bytes/Sektor, 5,2 GByte)
EDM-4800B (1024 Bytes/Sektor, 4,8 GByte)
EDM-4100B (512 Bytes/Sektor, 4,1 GByte)
EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)
EDM-2300B (512 Bytes/Sektor, 2,3 GByte)
CWO-9100B (4096 Bytes/Sektor, 9,1 Gbytes)
CWO-8600B (2048 Bytes/Sektor, 8,6 Gbytes)
CWO-5200B (2048 Bytes/sektor, 5,2 GByte)
CWO-4800B (1024 Bytes/sector, 4,8 GByte)
CWO-4100B (512 Bytes/sector, 4.1 GByte)
CWO-2600B (1024 Bytes/sektor, 2,6 GByte)
CWO-2300B (512 Bytes/sector, 2,3 GByte)

1 Drücken Sie den POWER-Schalter. Daraufhin leuchtet der POWER-Indikator zur Anzeige, daß die Disk-Einheit eingeschaltet ist.

Power-Schalter drüken

2 Starten Sie den Host-Rechner. Lesen Sie hierzuitte die Bedienungsanleitung des Host-Rechners.
3 Legen Sie eine MO-Disk mit der zu verwendenden Seite nach oben ein.

4 Veranlassen Sie das Lesen und Schreiben von Daten über den Host-Rechner. Der orangefarbene BUSY-Indikator leuchtet zur Anzeige, daß gegenüber auf die MO-Disk zugegriffen wird.

■ Wenn die Disk-Einheit stoppt

Bei zu hoher Temperatur im Innern der Disk-Einheit fängt der orangefarbene BUSY-Indikator in 2-Sekunden-Intervallen an zu blinken, und der Betrieb der Disk-Einheit stoppt. Sorgen Sie in thisem Fall für eine bessere Luftzirkulation am Aufstellungsort.

Wenn dies nichts hilft, benachrichtigen Sieitte. Ihren Sony-Fachhändler.

Auswerfen einer MO-Disk

Werfen Sie die MO-Disk entweder über Softwarebefehl aus oder drücken Sie die EJECT-Taste.

Eject-Taste

Zur Beachtung

Versuchen Sie niemals die MO-Disk auszuwerfen, während der BUSy-Indikator orange leuchtet. Andernfalls sind Schreibfehler und/oder Datenverluste die Folge. Für den Fall, daß der BUSy-Indikator zur Anzeige einer Überhitzung der Disk-Einheit in 2-Sekunden-Intervallen blinkt, dürfen und sollenen Sie allerdings die MO-Disk auswerfen. Wenn der Schreib-Cache aktiviert ist, kann es außerdem eine Momente dauern (bis zu 45 Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

■ Wenn kein normales Auswerfend der MO-Disk möglich ist

In den folgenden Fälle laßt sich die MO-Disk möglicherweise weder durch Drücken der EJECT-Taste noch über Softwarebefehle auswerfen:

Die Auswerffunktion wurde über Funktionsschalter oder Softwarebefehle deaktiviert.
- Am Host-Rechner liegt eine Störung vor.
Die Disk-Einheit hat keine Stromversorgung (Spannungsausfall etc.).
Die Disk-Einheit ist defekt.

Wenn sich die MO-Disk nicht durch Drucken der EJECT-Taste oder über Softwarebefehle auswerfen laßt, gehen Sie wie folgt vor:

1 Sorgen Sie dazu, daß die Disk-Einheit ausgeschaltet ist.
2 Stecken Sie den Not-Auswerf-Stift (oder eine Buroklammer) gerade in die Notauswurf-Öffnung, um den manuellen Auswurfmechanismus auszulösen.

In die Not-Auswerf-Öffnug stecken

Die MO-Disk wird daraufhin ausgeworfen.

Vorsicht

Die Spitze des Not-Auswerf-Stifts ist scharf.
Bitte achten Sie beim Benutzten des Stifts darauf sich nicht zu verletzen.

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit

Zur Betriebssicherheit

Netzversorgung

• Nur 100 - 240 V Wechselstrom benutzen.
• Vermeiden Sie den Anschluß an eine Netzsteckdose, an der bereits andere hohe Stromverbraucher angeschlossen sind, wie z.B. Kopiergeräte oder Aktenvernichter.

Netzkabel

• Stellen Sie keine Gegenstände auf das Netzkabel, und schützen Sie das Kabel vor Beschäftigungen.
  Zum Abziehen des Netzkabels ziehen Sie stets am Stecker, niemals am Kabel selbst.
• Trennen Sie das Netzkabel ab, wenn die Disk-Einheit länger Zeit unbenutzt bleiben soll.

■ Handhabung des Not-Auswerf-Stifts

Die Spitze des Not-Auswerf-Stifts ist scharf.
Bitte achten Sie beim Benutzden des Stifts darauf sich nicht zu verletzen. Benutzten Sie den Stift für keine anderen Zwecke als zum Auswerfen von Disks.

Zur Vermeidung von Schäden

Stöbe und Erschütterungen vermeiden

Lassen Sie die Disk-Einheit nicht fallen, und schätzen Sie sie vor Stößen.

Betriebssposition

Die Disk-Einheitarf Nur in waagerechter Stellung betrieben werden.Der Betrieb in angewinkelter Stellungistnichtzulässig.

Zum Aufstellplatz

Wahlen Sie sowohl für den Betrieb als auch für die Aufbewährung/Lagerung der Disk-Einheit geeignete Plätze.

Vermeiden Sie insbesondere Plätze, an denen die folgenden Bedingungen herrschen:

Hohe Feuchtigkeit
Hohe Temperaturen
- Direkte Sonneneinstrahlung
Hohe Staubbildung
- Erschütterungen
- Hohe Temperaturschwankungen.

Beluftung

Vermeiden Sie eine Überhitzung des internen Mechanismus der Disk-Einheit. Achten Sie darauf, die Belüftungsöffnung durch nichts zu verstopfen oder zu blockieren und vermeiden Sie Aufstellplätze mit unzureichender Luftzirkulation. Bei zu hoher Innentemperatur kann es sein, daß die Disk-Einheit ihren Betrieb einstellt.

■ Kondensatbildung

Vermeiden Sie extreme Temperatures. Wenn die Disk-Einheit von einem kalten an einen warmen Ort gebracht wird, müssen Sie mit Kondensatbildung im Innern des Gehäuses rechnen. Warten Sie in einem solchen Fall ca. eine Stunde, bevor Sie die Disk-Einheit betreiben. Wenn bei vorhandener Kondensatbildung eine MO-Disk eingelegt wird, kann sowohl die MO-Disk als auch die Disk-Einheit beschädigt werden. Entfern den Sie unverzüglich die MO-Disk aus der Disk-Einheit, wenn Sie Kondensatbildung vermuten. Sie können das Verdunsten des Kondensats beschleunigen, indem Sie die Disk-Einheit ohne eingelegte MO-Disk eingeschaltet halten.

Standortwechsel

Entfernen Sie stets die MO-Disk aus einer nicht verwendeten Disk-Einheit und/oder bevor Sie die Disk-Einheit an einen anderen Aufstellplatz bewegen oder sonstwie transportieren. Eine eingelegte MO-Disk wird mit hoher Drehzahl gedreht. Die Disk-Einheit darf in einem solchen Fall unter keinen Umständen bewegt werden, weil ansonsten die MO-Disk beschädigt wird.

Im Störungsfalle

Im Störungsfalle schalten Sieitte die Disk-Einheit aus, trennen Sie das Netzkabel und benachrichtigen Sie ihren Fachhändler.

Für die MO-Disks

• Lassen Sie MO-Disks nicht fallen, und schützen Sie sie vor Stößen und Erschüttterungen.
• Versuchen Sie unter keinen Umständen, die Cartridge zu öffnen oder auseinanderzubauen.
• Öffnen Sie das Shutter der Cartridge niemals mit der Hand, und berühren Sie unter keinen Umständen die Disk-Oberfläche. Das Shutter wird bei Einlagen in die Disk-Einheit automatisch geöffnet.
• Schützen Sie ihre MO-Disks vor starker Feuchtigkeit und hohen Temperaturschwankungen. Kondensatbildung auf der Diskoberfläche kann das Lesen und Schreiben unwilling machen.
• Werfen Sie Ihr MO-Disks nicht unnötig*häufig aus.
• Entfernen Sie ihre MO-Disks stets nach dem Gebrauch aus der Disk-Einheit.

Weitere wichtige Punkte

■ Elektromagnetische Störfelder

Die Disk-Einheit erzeut HF-Strahlen, die möglicherweise den Rundfunk- und Fernsehempfang beeinträchtigen. Wenn dies der Fall ist, stellen Sie die Disk-Einheit so welt wie möglich von den betroffenen Geräten entfernt auf.

Wartung

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder mit einem leicht mit milder Reinigungslösung angefeuchteten Tuch.

Verwenden Sie unter keinen Umständen starke Lösungsmittel wie Verdünner oder Bezin, daß diese das Finish angreifen.

Aufbewahrung

• Bewahren Sie die MO-Disk-Cartridges stets in ihren Schutzbehältern auf.

• Schützen Sie die MO-Disks vor direkter Sonneneinstrahlung und übermäßiger Hitze, wie sie beispissewe auf dem Armaturenbrett eines in der Sonne geparkten Autos vorkommen. Vermeiden Sie insbesondere Plätze, an denen die folgenden Bedingungen herschen:

• Übermäßige Staubbildung

• Direkte Sonneneinstrahlung
  Die Nae von Wärmequellen
• Hohe Feuchtigkeit.

Datenschutz

Die MO-Disk-Cartridges verfügbar über einen roten Schieber (DATA PROTECT), um ein unbeabsichtigtes Löschen oder Überschreiben von Daten zu verhindern. Verstellen Sie diesen Schieber nach links (siehe Abbildung), um den Schreibsschutz zu aktivieren. Ein Lesen der auf der MO-Disk enthaltenen Daten ist dann weiterhin möglich, ein Schreiben oder Löschen von Daten ist dann jedoch gesetzt. Um wieder Daten auf die MO-Disk schreiben zu konnen, setzen Sie den Schieber in seine Ausgangsstellung zurück.

Reinigung

Reinigen von MO-Disks

Nach längerem Gebrauch sammeln sich Staub- und Schmutzteilchen auf den Oberflächen von MO-Disks. Um Fehler beim Lesen/Schreiben aufgrund einer verschmutzten MO-Disk zu vermeiden, reinigen Sie ihre MO-Disksitte regelmäßig.

Für optimale Zuverlösigkeit, Leistung und Lebensdauer sollen den Sie ihre MO-Disks mindestens alle drei Monate einmal reinigen.

Disk-Reinigungs-Zubehör

Verwenden Sie die folgenden Sony-Produkte (Sonderzubehör) zum Reinigen von MO-Disks:

MOA-D51 Disk-Reinigungs-Kit

Machen Sie es sich zur Regel, stets den Schreibschutz zu aktivieren, wenn Sie in absehbarer Zeit kein Schreiben mit der betreffenden MO-Disk beabsichtigen.

Schreibschutz-Schieber

Verwenden Sie keine anderen Reinigungsvprodukte. Die speziellen Disk-Oberflächen der Sony-MO-Disks halten sich nur mit den obigen Sony-Reinigungsvprodukten sicher und zuverlüssig reinigen. Der Gebrauch anderer Reiniger kann Lese- und Schreibfehler verursachen. Lesen Sieitte die Gebrauchsanleitung(en) des Disk-Reinigungs-Zubehörs,behör,bevor Sie mit der Reinigung beginnen.

Achtung

Die Disk-Einheit ist gegen Staub geschützt. Es ist nicht nötig, die optische Linse der Disk-Einheit zu reinigen. Die Verwendung einer Linsen-Reinigungskassette kann zur Beschädigung der Disk-Einheit führen.

Technische Daten

Disk-Einheit

Leistungswerte

Speicherkapazität

Je Disk

9,1 GByte (ZCAV 4096 Bytes/Sektor)
8,6 GByte (ZCAV 2048 Bytes/Sektor)
9,1 GByte (ZCAV 1024 Bytes/Sektor)
9,1 GByte (ZCAV 512 Bytes/Sektor)
5,2 GByte (ZCAV 2048 Bytes/Sektor)
4,8 GByte (ZCAV 1024 Bytes/Sektor)
4,1 GByte (ZCAV 512 Bytes/Sektor)
2,6 GByte (ZCAV 1024 Bytes/Sektor)
2,3 GByte (ZCAV 512 Bytes/Sektor)

Motordrehzahl

3,000 min-1 (U/min)
3.300min^-1 (U/min)
3.600min^-1 (U/min)

Mittlere Zugriffszeit

25 ms (typisch)

Datentransfergeschwindigkeit

Dauertransfer

3,07-6,14 MByte/s

(4096 Bytes/Sektor)

2,87-5,84 MByte/s

(2048 Bytes/Sektor)

3,07 - 6,14 MByte/s

(1024 Bytes/Sektor)

3,07 - 6,14 MByte/s

(512 Bytes/Sektor)

Burst-Transfer

20 MByte/S (mit Ultra SCSI)

Host-Interface

SCSI-2 ANSI X3,131-1994

Umgebungsbedingungen

Aufstellung

Waagerecht (± 5^)

Temperatur

Betrieb

5^ bis 40^ (Anstieg 10^ / Std. )

Nichtbetrieb

• 30^ bis 60^ Feuchtigkeit

Betrieb

10% bis 85% (ohne Kondensierung)

Nichtbetrieb

10% bis 90%

Laser

Typ

Halbleiter AlGaInP-Laser

Wellenlange

661nm± 6nm

Max. Leistung

40mW CW

60 mW Pulse

■ Anschlußwerte usw.

Spannungsvorsorgung

100 - 240 V Wechselstrom ± 10%,

50 / 60Hz± 5%

Stromaufnahme

0,60 - 0,35A max.

Maximale Außenabmessungen (außer

hervorstehende Teile und Belüftungsöffnung)

211× 70× 293mm (B / H / T)

Gewicht

4,9kg

Im Lieferumfang

Netzkabel (1)

Not-Auswerf-Stift (1)

Bedienungsanleitung (1)

MO-Disk (1)

Formatierungsprogramm (1)

Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Sonderzubehör

MO-Disks

EDM-9100B (4096 Bytes/Sektor, 9.1 GByte)

EDM-8600B (2048 Bytes/Sektor, 8.6 GByte)

EM1-9100B (1024 Bytes/Sektor, 9.1 GByte)

EM5-9100B (512 Bytes/Sektor, 9.1 GByte)

EDM-5200B (2048 Bytes/Sektor, 5,2 GByte)

EDM-4800B (1024 Bytes/Sektor, 4,8 GByte)

EDM-4100B (512 Bytes/Sektor, 4,1 GByte)

EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)

EDM-2300B (512 Bytes/Sektor, 2,3 GByte)

CWO-9100B (4096 Bytes/Sektor, 9,1 GByte)

CWO-8600B (2048 Bytes/Sektor, 8,6 GByte)

CWO-5200B (2048 Bytes/Sektor, 5,2 GByte)

CWO-4800B (1024 Bytes/Sektor, 4,8 GByte)

CWO-4100B (512 Bytes/Sektor, 4,1 GByte)

CWO-2600B (1024 Bytes/Sektor, 2,6 GByte)

CWO-2300B (512 Bytes/Sektor, 2,3 GByte)

Disk-Reinigungs-Kit

MOA-D51

Indice

VORSICHT KLASSE 3B LASERSTRAHLUNG WENN GEOFFNET.

DIREKTEN KONTAKT MIT DEM STRAHL VERMEIDEN
