RMO-S551 - Externe Festplatte SONY - Kostenlose Bedienungsanleitung

Produkttyp	Externe Festplatte (magneto-optisches Laufwerk)
Marke	Sony
Modell	RMO-S551
Maximale Kapazität pro Datenträger	5,2 GB (2 048 Bytes/Sektor)
Kompatible Datenträgertypen	Sony 5,25-Zoll magneto-optische Datenträger: 650 MB bis 5,2 GB, Formate R/W, WO und R
Schnittstelle	SCSI-2 (Small Computer System Interface-2)
Drehzahl	3.300 U/min (Datenträger ≥ 2,6 GB) / 3.600 U/min (Datenträger < 2,6 GB)
Mittlere Suchzeit	25 ms
Cache-Speicher	4 MB (Schreibcache ein-/ausschaltbar)
Kontinuierliche Übertragungsgeschwindigkeit	1,97 – 5,07 MB/s je nach Sektorformat
Stromversorgung	100 – 240 V AC, 50/60 Hz
Leistungsaufnahme	0,60 – 0,35 A max.
Abmessungen (B × H × T)	211 × 70 × 293 mm
Gewicht	4,9 kg
Betriebstemperatur	5 bis 40 °C
Betriebsfeuchtigkeit	10 bis 85 % RH (nicht kondensierend)
Laser	Halbleiter A1GaInP, 685 nm, max. Leistung 30 mW
Mitgeliefertes Zubehör	Netzkabel, Notauswurfwerkzeug, Bedienungsanleitung, leere MO-Disk (EDM-5200B), Formatierungsdienstprogramm
Wartung	Gehäuse mit einem weichen, trockenen Tuch reinigen; für die Datenträger das Sony-Reinigungsset MOA-D51 verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; nur das zugelassene Netzkabel verwenden; Gehäuse nicht öffnen
Zusätzliche Information	Bedienungsanleitung kostenlos zum Download auf notice-facile.com

Häufig gestellte Fragen - RMO-S551 SONY

Welche Datenträger sind mit dem Sony RMO-S551 kompatibel?

Das Laufwerk akzeptiert folgende Sony 5,25-Zoll magneto-optische Datenträger: EDM-5200B (5,2 GB), EDM-4800B (4,8 GB), EDM-4100B (4,1 GB), EDM-2600B (2,6 GB), EDM-2300B (2,3 GB) sowie die entsprechenden Write-Once (WO)-Datenträger. Die Sektorformate können 512, 1 024 oder 2 048 Bytes betragen.

Wie schließe ich das Laufwerk an meinen Computer an?

Verwenden Sie ein SCSI-Kabel, um das Laufwerk mit dem Host-Computer zu verbinden. Stellen Sie sicher, dass alle Geräte vor dem Anschließen ausgeschaltet sind. Wenn das Laufwerk das letzte Gerät in der SCSI-Kette ist, aktivieren Sie den internen Abschluss, indem Sie den Funktionswähler F auf '1' stellen. Die Gesamtlänge der SCSI-Kabel darf 6 Meter nicht überschreiten.

Wie werfe ich eine Disk im Notfall aus?

1. Schalten Sie das Laufwerk aus. 2. Stecken Sie das Notauswurfwerkzeug (oder eine Büroklammer) gerade in das Notauswurfloch an der Vorderseite, um den Mechanismus auszulösen. Achtung: Das Werkzeug ist spitz, gehen Sie vorsichtig damit um.

Was ist die maximale Speicherkapazität?

Das Laufwerk kann bis zu 5,2 GB auf eine Seite einer 5,25-Zoll magneto-optischen Disk schreiben (Format 2 048 Bytes/Sektor). Kapazitäten von 4,8 GB, 4,1 GB, 2,6 GB und 2,3 GB werden je nach Format ebenfalls unterstützt.

Wie stelle ich die SCSI-Adresse ein?

Verwenden Sie den SCSI-Adresswähler (SCSI ID) auf der Rückseite des Laufwerks. Drücken Sie '+' zum Erhöhen oder '-' zum Verringern der ID-Nummer. Die Werkseinstellung ist '0'. Stellen Sie sicher, dass die Adresse nicht bereits von einem anderen Gerät verwendet wird. Führen Sie die Einstellung bei ausgeschaltetem Gerät durch.

Was tun, wenn die BUSY-Anzeige blinkt?

Wenn die BUSY-Anzeige in etwa 2-Sekunden-Intervallen blinkt, deutet dies auf eine interne Überhitzung hin. Verbessern Sie die Belüftung um das Laufwerk herum und warten Sie, bis es abkühlt. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich Datenträger anderer Marken verwenden?

Um die Zuverlässigkeit zu gewährleisten, empfiehlt Sony die ausschließliche Verwendung von Sony 5,25-Zoll magneto-optischen Datenträgern. Datenträger anderer Marken funktionieren möglicherweise aufgrund unterschiedlicher Eigenschaften nicht ordnungsgemäß.

Wie reinige ich das Laufwerk?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Für die Datenträger verwenden Sie das Sony-Disk-Reinigungsset MOA-D51 (separat erhältlich). Verwenden Sie keine Lösungsmittel wie Alkohol oder Benzin. Reinigen Sie die Datenträger mindestens einmal alle drei Monate.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie das Laufwerk weder Regen noch Feuchtigkeit aus. Verwenden Sie nur das mitgelieferte Netzkabel, das für die Netzspannung (100-240 V) geeignet ist. Öffnen Sie das Gehäuse nicht – interne Wartungsarbeiten sollten von qualifiziertem Fachpersonal durchgeführt werden. Ziehen Sie bei Gewitter oder längerem Nichtgebrauch den Netzstecker.

Wie aktiviere oder deaktiviere ich den Schreibcache?

Der Schreibcache wird über den Funktionswähler C auf der Rückseite des Laufwerks eingestellt. Position '0' (Werkseinstellung): Cache deaktiviert; Position '1': Cache aktiviert. Bei aktiviertem Cache schalten Sie das Laufwerk nicht aus, bevor die Daten auf die Disk geschrieben wurden (warten Sie den vollständigen Auswurf ab).

BEDIENUNGSANLEITUNG RMO-S551 SONY

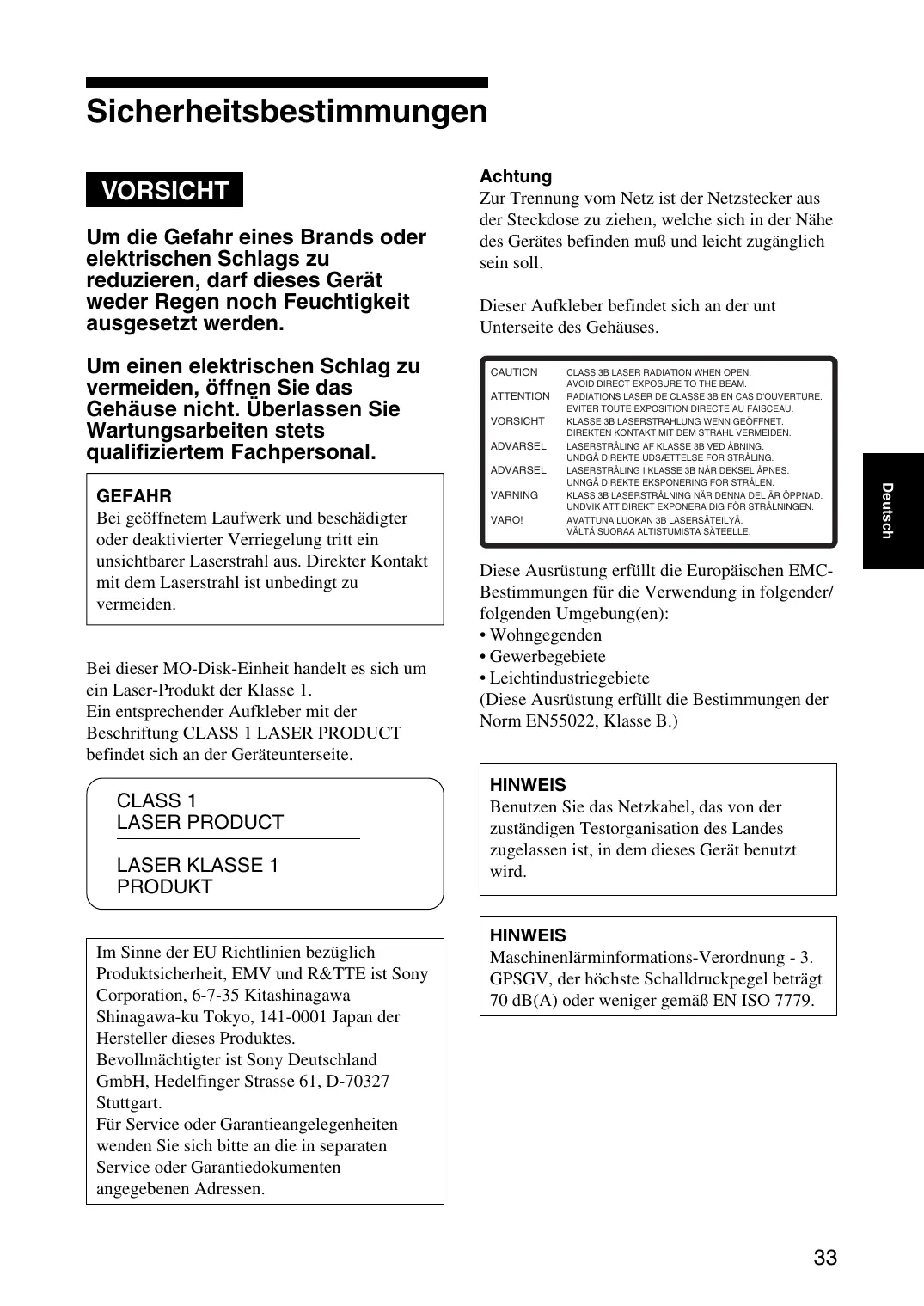

Sicherheitsbestimmungen

VORSICHT

Um die Gefahr eines Brands oder elektrischen Schlags zu reduzieren, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

GEFAHR

Bei geöffnetem Laufwerk und beschädigter oder deaktivierter Verriegelung tritt ein unsichtbarer Laserstrahl aus. Direkter Kontakt mit dem Laserstrahl ist unbedingt zu vermeiden.

Bei dieser MO-Disk-Einheit handelt es sich um ein Laser-Produkt der Klasse 1. Ein entsprechender Aufkleber mit der Beschriftung CLASS 1 LASER PRODUCT befindet sich an der Geräteunterseite.

CLASS 1

LASER PRODUCT

Im Sinne der EU Richtlinien bezüglich Produktsicherheit, EMV und R&TTE ist Sony Corporation, 6-7-35 Kitashinagawa Shinagawa-ku Tokyo, 141-0001 Japan der Hersteller dieses Produktes. Bevollmächtigter ist Sony Deutschland GmbH, Hedelfinger Strasse 61, D-70327 Stuttgart. Für Service oder Garantieangelegenheiten wenden Sie sich bitte an die in separaten Service oder Garantiedokumenten angegebenen Adressen.

Achtung

Zur Trennung vom Netz ist der Netzstecker aus der Steckdose zu ziehen, welche sich in der Nähe des Gerätes befinden muß und leicht zugänglich sein soll.

Dieser Aufkleber befindet sich an der unt Unterseite des Gehäuses.

CAUTION	CLASS 3B LASER RADIATION WHEN OPEN.AVOID DIRECT EXPOSURE TO THE BEAM.
ATTENTION	RADIATIONS LASER DE CLASSE 3B EN CAS D'OUVERTURE.EVITER TOUTE EXPOSITION DIRECTE AU FAISCEAU.
VORSICHT	KLASSE 3B LASERSTRAHLUNG WENN GEÖFFNET.DIREKTEN KONTAKT MIT DEM STRAHL VERMEIDEN.
ADVARSEL	LASERSTRÅLING AF KLASSE 3B VED ÅBNING.UNDGÅ DIREKTE UDSÄETTELSE FOR STRÅLING.
ADVARSEL	LASERSTRÅLING I KLASSE 3B NÅR DEKSEL ÅPNES.UNNGÅ DIREKTE EKSPONERING FOR STRÅLEN.
VARNING	KLASS 3B LASERSTRÅLNING NÅR DENNA DEL ÄR ÖPPNAD.UNDVIK ATT DIRECT EXPONERA DIG FÖR STRÅLNINGEN.
VARO!	AVATTUNA LUOKAN 3B LASERSÅTEILYÄ.VÄLTÄ SUORAA ALTISTUMISTA SÄTEELLE.

Diese Ausrüstung erfüllt die Europäischen EMC-Bestimmungen für die Verwendung in folgender/folgenden Umgebung(en):

• Wohngegenden
• Gewerbegebiete
  • Leichtindustriegebiete
  (Diese Ausrüstung erfüllt die Bestimmungen der Norm EN55022, Klasse B.)

HINWEIS

Benutzen Sie das Netzkabel, das von der zuständigen Testorganisation des Landes zugelassen ist, in dem dieses Gerät benutzt wird.

HINWEIS

Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Verwendung dieses Handbuchs ...... 35

Kapitel 1 Einführung

Überblick 36

Merkmale 36

Kompatible Disks 37

Systemkonfiguration 37

Lage und Funktion der Teile 38

Kapitel 2 Betriebsvorbereitungen

Überprüfen des Verpackungsinhalts .... 39

Anschließen der Disk-Einheit .... 40

Einstellen der SCSI-ID 40

Einstellen der Funktionen der Disk-Einheit 41

Kapitel 3 Bedienung

Einlegen einer MO-Disk 42

Auswerfen einer MO-Disk 43

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit 44

Zur Betriebssicherheit 44

Zur Vermeidung von Schäden 44

Weitere wichtige Punkte 45

Für die MO-Disks 45

Datenschutz 46

Reinigung 46

Reinigen von MO-Disks 46

Anhang

Technische Daten 47

Disk-Einheit 47

Sonderzubehör 48

Verwendung dieses Handbuchs

Dieses Handbuch beschreibt den Betrieb und die Bedienung der MO-Disk-Einheit RMO-S551 (nachfolgend Disk-Einheit genannt). Lesen Sie die Anleitungen bitte sorgfältig durch, bevor Sie die Disk-Einheit das erste Mal in Betrieb nehmen. Bewahren Sie dieses Handbuch bitte griffbereit auf, um später jederzeit bestimmte Kapitel nachschlagen zu können. Dieses Handbuch setzt sich aus den folgenden Abschnitten zusammen:

Kapitel 1 Einführung

Dieses Kapitel gibt einen Überblick über die Disk-Einheit, schneidet kurz die verschiedenen Merkmale und möglichen Systemkonfigurationen an und erklärt die Funktionselemente.

Kapitel 2 Betriebsvorbereitungen

Dieses Kapitel beschreibt die Anschlüsse der Disk-Einheit an den Host-Rechner und andere SCSI-Ausrüstungen. Fernerhin werden die Einstellung der SCSI-ID und die verschiedenen Funktionen der Disk-Einheit erklärt. Lesen Sie dieses Kapitel, bevor Sie die Disk-Einheit in ein bestehendes System integrieren.

Kapitel 3 Bedienung

Dieses Kapitel beschreibt die Bedienungsverfahren für das Ein- und Ausschalten der Disk-Einheit sowie das Einlegen und Auswerfen von MO-Disks. Lesen Sie dieses Kapitel, bevor Sie die angeschlossene Disk-Einheit das erste Mal in Betrieb nehmen.

Kapitel 4 Zur besonderen Beachtung

Dieses Kapitel beschreibt Punkte, die für den Betrieb und die Bedienung der Disk-Einheit sowie für den korrekten Umgang mit MO-Disks zu beachten sind. Auch die Reinigung der Disks wird behandelt. Lesen Sie dieses Kapitel, bevor Sie die Disk-Einheit in Betrieb nehmen.

Anhang

Im Anhang finden Sie die technischen Daten der Disk-Einheit.

Zur Beachtung

• Der Hersteller übernimmt keine Haftung für Verluste, die auf die Benutzung dieses Produkts oder auf Funktionsstörungen zurückzuführen sind.
• Der Hersteller garantiert nicht die Sicherheit der mit diesem Produkt gespeicherten Daten. Um einem eventuellen Verlust von Daten vorzubeugen, ist es sehr ratsam, häufig Sicherheitskopien von wichtigen Daten anzufertigen.
• Kein Teil dieser Anleitung darf in irgendeiner Form reproduziert werden.
  • Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.

Kapitel 1 Einführung

Überblick

Merkmale

Die MO-Disk-Einheit RMO-S551 bietet die folgenden Merkmale:

• Magnetooptische Technologie ermöglicht wiederholtes Schreiben und Lesen von Daten.
• Die Disk-Einheit erkennt automatisch, welcher Disk-Typ eingeschoben ist, wodurch Disks mit 650 MByte (594 MByte), 1,3 GByte (1,2 GByte), 2,6 GByte (2,3 GByte), und 5,2 GByte (4,8 GByte, 4.1 GByte) uneingeschränkt benutzt werden können.
• Bis zu 5,2 GByte (2048 Bytes/Sektor), 4,8 GByte (1024 Bytes/Sektor), oder 4,1 GByte (512 Bytes/Sektor) an Daten lassen sich auf einer 5,25-Zoll-MO-Disk (beidseitig beschrieben) speichern. Das entspricht etwa einer Kapazität von 2900–3700 herkömmlichen 3,5-Zoll-Disketten (2HD).
• Alle Disks, die dem international anerkannten CCS- (Continuous/Composite Servo) oder CCW-Format (Continuous Composite Write-Once) entsprechen, können von dieser Disk-Einheit benutzt werden.

• Die Disk-Einheit benutzt SCSI-2 (Small Computer System Interface-2).
- Ein schneller Spindelmotor mit einer Drehzahl von 3300 min ^-1 ermöglicht Datentransfergeschwindigkeiten von 2,48 bis 5,07 MByte/s (2048 Byte/Sektor), 2,31 bis 4,79 MByte/s (1024 Byte/Sektor), oder 1,97 bis 4,06 MByte/s (512 Byte/Sektor).
- Mit Disks, deren Kapazität unter 2,6 GByte (2,3 GByte) liegt, dreht sich der Spindelmotor mit 3600min^-1 (U/min).
• Die besonders kompakt und leicht konzipierte Optik ermöglicht eine schnelle, durchschnittliche Zugriffszeit von 25 ms.
- Ein hochzuverlässiges Fehlerkorrektursystem gewährleistet Fehlerraten von 10^-12 .
- Durch einen großen, 4 MB umfassenden Puffer und einen optimierten Cache-Steuerungsalgorithmus wird eine optimale Betriebsumgebung erzielt. (Der Schreib-Cache kann aktiviert oder deaktiviert werden. Einzelheiten unter “Einstellen der Funktionen der Disk-Einheit” auf Seite 41.)

Kompatible Disks

Die Disk-Einheit arbeitet mit den folgenden 5,25-Zoll-MO-Disks von Sony:

Standard	Sektorenformat	Typ*	Kapazität	Sony gleichwertig
ISO/IEC 15826	2048 Bytes/Sektor	R/W	Etwa 5.2 GByte	EDM-5200B
ISO/IEC 15826	1024 Bytes/Sektor	R/W	Etwa 4.8 GByte	EDM-4800B
ISO/IEC 15826	512 Bytes/Sektor	R/W	Etwa 4.1 GByte	EDM-4100B
ISO/IEC 14517	1024 Bytes/Sektor	R/W	Etwa 2.6 GByte	EDM-2600B
ISO/IEC 14517	512 Bytes/Sektor	R/W	Etwa 2.3 GByte	EDM-2300B
ISO/IEC 13549	1024 Bytes/Sektor	R	Etwa 1.3 GByte	EDM-1300B
ISO/IEC 13549	512 Bytes/Sektor	R	Etwa 1.2 GByte	EDM-1200B
ISO/IEC 10089	1024 Bytes/Sektor	R	Etwa 650 MByte	EDM-650B
ISO/IEC 10089	512 Bytes/Sektor	R	Etwa 600 MByte	EDM-600B
ISO/IEC 15826	2048 Bytes/Sektor	WO	Etwa 5.2 GByte	CWO-5200B
ISO/IEC 15826	1024 Bytes/Sektor	WO	Etwa 4.8 GByte	CWO-4800B
ISO/IEC 15826	512 Bytes/Sektor	WO	Etwa 4.1 GByte	CWO-4100B
ISO/IEC 14517	1024 Bytes/Sektor	WO	Etwa 2.6 GByte	CWO-2600B
ISO/IEC 14517	512 Bytes/Sektor	WO	Etwa 2.3 GByte	CWO-2300B
ISO/IEC 13549	1024 Bytes/Sektor	R	Etwa 1.3 GByte	CWO-1300B
ISO/IEC 13549	512 Bytes/Sektor	R	Etwa 1.2 GByte	CWO-1200B
ISO/IEC 11560	1024 Bytes/Sektor	R	Etwa 650 MByte	CWO-650B
ISO/IEC 11560	512 Bytes/Sektor	R	Etwa 600 MByte	CWO-600B

* R/W : Wiederbeschreibbar, R/W: wiederbeschreibbar (MO), WO: einmal beschreibbar, R: nur lesbar

Systemkonfiguration

Schließen Sie die Disk-Einheit an einen Host-Rechner mit SCSI-Interface an.

Bis zu sieben Peripheriegeräte können durch Anschluß an den SCSI-Bus miteinander verkettet und anschließend über SCSI-2 Kommandos gesteuert werden.

Lage und Funktion der Teile

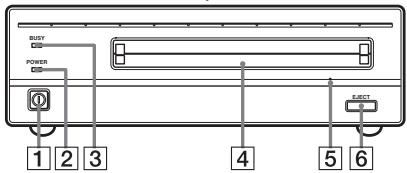

Frontplatte

SBUY GSI POWER GSI 1 2 3 4 5 6 ELECT

1 POWER-Schalter

Zum Ein- und Ausschalten der Disk-Einheit. In eingedrückter Schalterstellung ist die Stromversorgung zur Disk-Einheit eingeschaltet; in ausgerückter Stellung ausgeschaltet.

2 POWER-Indikator

Dieser grüne Indikator leuchtet bei eingeschalteter Stromversorgung.

3 BUSY-Indikator

Nachdem die Disk eingeschoben und die Disk-Einheit zum Lesen/Schreiben bereit ist, beginnt der BUSY-Indikator grün zu leuchten. Dieser orangefarbene Indikator leuchtet, wann immer Daten von der eingelegten MO-Disk gelesen bzw. auf diese geschrieben werden. Ein Blinken dieses Indikators in 2-Sekunden-Intervallen warnt vor einer Überhitzung der Disk-Einheit, und zwar ungeachtet, ob eine Disk eingeschoben ist oder nicht.

4 Einschubschlitz

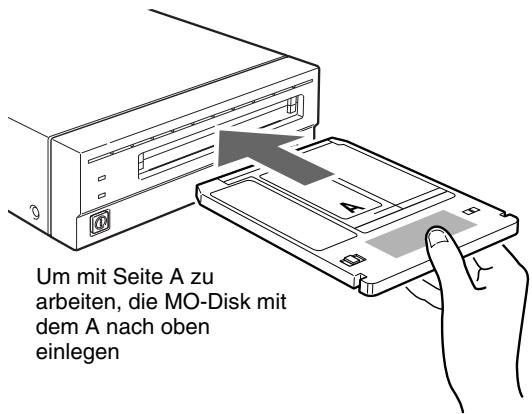

Schieben Sie hier eine MO-Disk ein. Weitere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einlegen einer MO-Disk" auf Seite 46.

5 Not-Auswerf-Öffnung

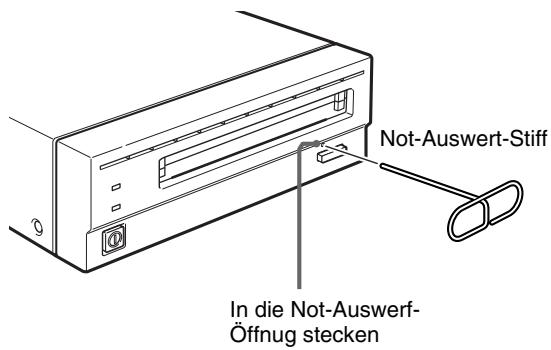

Läßt sich die Disk-Kassette mit der EJECT-Taste 6 nicht auswerfen, schalten Sie das Gerät aus und schieben den mitgelieferten Not-Auswerf-Stift in diese Öffnung, um den Notauswurfmechanismus auszulösen. Einzelheiten dazu entnehmen Sie bitte dem Abschnitt “Wenn kein normales Auswerfen der MO-Disk möglich ist” auf Seite 43.

6 EJECT-Taste

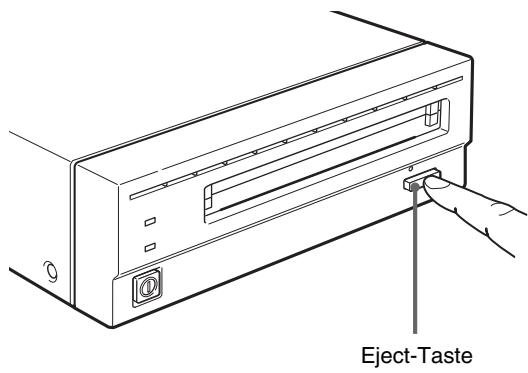

Drücken Sie diese Taste, um eine eingelegte MO-Disk auszuwerfen. Die Funktion dieser Taste läßt sich wunschgemäß über Funktionsschalter oder Software außer Kraft setzen. Ist der Schreib-Cache aktiviert, kann es einige Momente dauern (bis zu 45

Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

Rückwand

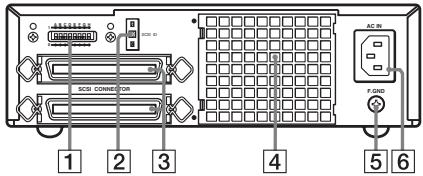

1 2 3 4 5 6 SCS CONNECTOR AC IN

1 Funktionsschalter

Stellen Sie mit diesen Schaltern die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software ein. Nähere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einstellen der Funktionen der Disk-Einheit" auf Seite 41.

2 SCSI ID-Schalter

Stellen Sie mit diesem Schalter die SCSI-ID ein. Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (−) drücken. Nähere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einstellen der SCSI-ID" auf Seite 40.

3 SCSI-Schnittstellen

Schließen Sie hier SCSI-Kabel (nicht im Lieferumfang der Disk-Einheit) an, um die Verbindung mit dem Host-Rechner und anderen SCSI-Ausrüstungen herzustellen. Zur Beachtung

Ist die Disk-Einheit die letzte Ausrüstung in der SCSI-Kette, stellen Sie den Funktionsschalter F auf “1”, um den internen Abschluß (Terminator) einzuschalten. Ist sie nicht die letzte Ausrüstung, muß der Abschluß ausgeschaltet sein (Schalter F auf “0” stellen).

4 Belüftungsöffnung

Durch diese Öffnung fließt die Luft zum Kühlen der Disk-Einheit, weshalb Sie darauf achten sollte, die Öffnung nicht zu blockieren oder den Luftstrom zu behindern.

5 Masseklemme (F.GND)

Erden Sie die Massekabel anderer Ausrüstungen am Gehäuse der Disk-Einheit.

6 Netzeingang (AC IN)

Schließen Sie hier das mitgelieferte Netzkabel an.

Kapitel 2 Betriebsvorbereitungen

Bevor Sie mit dem Anschluß der MO-Disk-Einheit RMO-S551 beginnen, vergewissern Sie sich bitte davon, daß sämtliche erforderlichen Komponenten und Zubehörteile bereitliegen. Schließen Sie dann die Disk-Einheit an den Host-Rechner bzw. andere SCSI-Ausrüstungen

innerhalb Ihres Systems an. Vergewissern Sie sich von der Korrektheit aller Anschlüsse und stellen Sie danach die Funktionen und die SCSI-ID der Disk-Einheit über und die Funktionsschalter den SCSI ID-Schalter ein.

Überprüfen des Verpackungsinhalts

Überprüfen Sie nach dem Auspacken als erstes den Inhalt anhand der Liste weiter unten. Wenn Komponenten fehlen oder beschädigt sind, benachrichtigen Sie bitte sofort Ihren Fachhändler.

• RMO-S551 MO-Disk-Disk-Einheit
- Netzkabel
- Not-Ausewrf-Stift
- Bedienungsanleitung
- Anleitung zur sicheren Benutzung (Sicherheitsmaßnahmen)
• 1 leere MO-Disk (EDM-5200B)

Zur Beachtung

Informationen über den Gebrauch dieses Geräts mit einem Macintosh® Computer oder einem unter Windows® laufenden Computer finden Sie in der Installationsanleitung, die dem Gerätetreiber beigelegt ist. Bei Fragen zu den Gerätetreibern wenden Sie sich bitte an den auf der Verpackung des betreffenden Gerätretreibers angegebenen Hersteller.

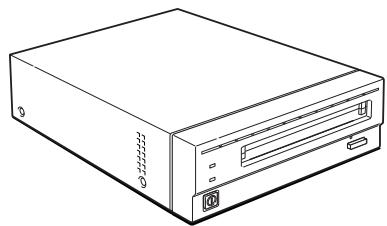

MO-Disk-Einheit RMO-S551

ot-Auswerf-Stift

Anschließen der Disk-Einheit

Sie können bis zu sieben SCSI-Ausrüstungen über den SCSI-Bus an einen einzigen Host-Rechner anschließen.

Verwenden Sie zum Anschluß der Disk-Einheit das folgende Sony-SCSI-Kabel :

Zur Beachtung

- Schalten Sie vor dem Anschluß die Stromversorgung der Disk-Einheit und aller anderen Ausrüstungen in der SCSI-Verkettung aus.

• Wenn die Disk-Einheit die letzte Ausrüstung in der SCSI-Verkettung des Systems ist, stellen Sie den Funktionsschalter F an der Rückwand auf "1", um die Disk-Einheit intern abzuschließen. Wenn sie nicht die letzte Ausrüstung im System ist, muß der Funktionsschalter F auf "0" stehen.
  • Die Gesamtlänge aller SCSI-Kabel in der SCSI-Verkettung darf 6 Meter nicht überschreiten.

MO-Disk-Einheit RMO-S551 SCSI CONNECTOR an SCSI-Interface AC IN an AC IN-Netzeingang SCSI-Kable SCSI-Kable an ein andere SCSI-Ausrüstung an Host-Rechner order eine andere SCSI-Ausrüstung Netzkabel (im Lieferumfang) an Netzsteckdose

Einstellen der SCSI-ID

Die SCSI-ID der Disk-Einheit ist herstellerseitig auf "0" eingestellt. Diese ID-Nummer kann je nach Systemanforderungen wunschgemäß geändert werden. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der SCSI-ID vornehmen.

Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) des SCSI ID-Schalters drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (−) drücken.

Zur Beachtung

• Ein einwandfreier Betrieb der Disk-Einheit ist nur dann möglich, wenn deren SCSI-ID korrekt eingestellt wurde.
• Vergewissern Sie sich davon, daß Sie eine SCSI-ID-Nummer für die Disk-Einheit wählen, die nicht bereits von einer anderen SCSI-Ausrüstung oder vom Host-Rechner belegt ist.

Einstellen der Funktionen der Disk-Einheit

Mit den Funktionsschaltern A bis H an der Rückwand lassen sich die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software einstellen. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der Funktionen vornehmen.

Diese Disk-Einheit ist mit einem Schreib-Cache ausgestattet. Ist der Schreib-Cache aktiviert, müssen Sie sich vor dem Ausschalten der Disk-Einheit unbedingt vergewissern, daß alle Daten im Schreib-Cache auf die Disk geschrieben sind. Wird das Gerät ausgeschaltet bevor alle Daten im Cache-Speicher auf die Disk geschrieben sind, verlieren Sie diese Daten.

Bevor Sie die Disk-Einheit ausschalten, werfen Sie unbedingt die Disk aus. Beim Auswerfen werden die Daten im Cache-Speicher auf die Disk geschrieben.

Hinweis

Obwohl die Disk-Einheit in Abständen Daten auf die Disk schreibt, kann ein Stromausfall zum Verlust von Daten führen.

Einstellungen mit den Funktionsschaltern

Schalter	Funktion	1	0
A	Paritätsprüfung	SCSI-Paritätsprüfung ausgeschaltet	SCSI-Paritätsprüfung eingeschaltet
B	Geräteklasse	Peripheriegerät der Klasse 00H (Gerät mit direktem Zugriff)	Peripheriegerät der Klasse 07H (Optisches Speichergerät)
C	Steuerung des Schreib-Cache	Schreib-Cache ausgeschaltet	Schreib-Cache eingeschaltet
D	Fast-SCSI-Steuerung	Mit Fast-SCSI kompatibel	Mit Fast-SCSI nicht kompatibel
E	Prüflesen erzwingen	Alle Schreibvorgänge werden überprüft (mit einem Prüfdurchlauf).	Alle Schreibvorgänge laufen normal ab (kein Prüfdurchlauf).
F	Abschlußwiderstand	Interner Abschlußwiderstand eingeschaltet.	Interner Abschlußwiderstand ausgeschaltet.
G	Automatischer Motorstart	Spindelmotor läuft bei Einschieben einer Disk nicht an.	Spindelmotor läuft bei Einschieben einer Disk an.
H	Manueller Auswurf	Disk-Kassette kann durch Drücken der EJECT-Taste nicht ausgeworfen werden.	Disk-Kassette kann durch Drücken der EJECT-Taste ausgeworfen werden.

: Herstellerseitige Einstellungen

Einlegen einer MO-Disk

Die Disk-Einheit RMO-S551 ist für das Arbeiten mit den folgenden 5,25-Zoll-MO-Disk-Modellen von Sony ausgelegt:

• EDM-5200B (2048 Bytes/Sektor, 5,2 GByte)
• EDM-4800B (1024 Bytes/Sektor, 4,8 GByte)
• EDM-4100B (512 Bytes/Sektor, 4,1 GByte)
• EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)
• EDM-2300B (512 Bytes/Sektor, 2,3 GByte)
• CWO-5200B(2048 Bytes/sektor, 5,2 GByte)
• CWO-4800B(1024 Bytes/sektor, 4,8 GByte)
• CWO-4100B(512 Bytes/sektor, 4.1 GByte)
• CWO-2600B(1024 Bytes/sektor, 2,6 GByte)
• CWO-2300B(512 Bytes/sektor, 2,3 GByte)

1 Drücken Sie den POWER-Schalter. Daraufhin leuchtet der POWER-Indikator zur Anzeige, daß die Disk-Einheit eingeschaltet ist.

Power-Schalter drüken

2 Starten Sie den Host-Rechner. Lesen Sie hierzu bitte die Bedienungsanleitung des Host-Rechners.

3 Legen Sie eine MO-Disk mit der zu verwendenden Seite nach oben ein.

Um mit Seite A zu arbeiten, die MO-Disk mit dem A nach oben einlegen

4 Veranlassen Sie das Lesen und Schreiben von Daten über den Host-Rechner. Der orangefarbene BUSY-Indikator leuchtet zur Anzeige, daß gegenwärtig auf die MO-Disk zugegriffen wird.

■ Wenn die Disk-Einheit stoppt

Bei zu hoher Temperatur im Innern der Disk-Einheit fängt der orangefarbene BUSY-Indikator in 2-Sekunden-Intervallen an zu blinken, und der Betrieb der Disk-Einheit stoppt. Sorgen Sie in diesem Fall für eine bessere Luftzirkulation am Aufstellungsort.

Wenn dies nichts hilft, benachrichtigen Sie bitte Ihren Sony-Fachhändler.

Auswerfen einer MO-Disk

Werfen Sie die MO-Disk entweder über Softwarebefehl aus oder drücken Sie die EJECT-Taste.

Eject-Taste

Zur Beachtung

Versuchen Sie niemals die MO-Disk auszuwerfen, während der BUSY-Indikator orange leuchtet. Andernfalls sind Schreibfehler und/oder Datenverluste die Folge. Für den Fall, daß der BUSY-Indikator zur Anzeige einer Überhitzung der Disk-Einheit in 2-Sekunden-Intervallen blinkt, dürfen und sollten Sie allerdings die MO-Disk auswerfen. Wenn der Schreib-Cache aktiviert ist, kann es außerdem einige Momente dauern (bis zu 45 Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

■ Wenn kein normales Auswerfen der MO-Disk möglich ist

In den folgenden Fällen läßt sich die MO-Disk möglicherweise weder durch Drücken der EJECT-Taste noch über Softwarebefehle auswerfen:

• Die Auswerffunktion wurde über Funktionsschalter oder Softwarebefehle deaktiviert.
- Am Host-Rechner liegt eine Störung vor.
• Die Disk-Einheit hat keine Stromversorgung (Spannungsausfall etc.).
• Die Disk-Einheit ist defekt.

Wenn sich die MO-Disk nicht durch Drücken der EJECT-Taste oder über Softwarebefehle auswerfen läßt, gehen Sie wie folgt vor:

1 Sorgen Sie dafür, daß die Disk-Einheit ausgeschaltet ist.
2 Stecken Sie den Not-Auswerf-Stift (oder eine Büroklammer) gerade in die Notauswurf-Öffnung, um den manuellen Auswurfmechanismus auszulösen.

Not-Auswert-Stiff In die Not-Auswerf- Öffnug stecken

Die MO-Disk wird daraufhin ausgeworfen.

Vorsicht

Die Spitze des Not-Auswerf-Stifts ist scharf. Bitte achten Sie beim Benutzen des Stifts darauf sich nicht zu verletzen.

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit

Zur Betriebssicherheit

■ Netzversorgung

• Nur 100 - 240 V Wechselstrom benutzen.
• Vermeiden Sie den Anschluß an eine Netzsteckdose, an der bereits andere hohe Stromverbraucher angeschlossen sind, wie z.B. Kopiergeräte oder Aktenvernichter.

Netzkabel

• Stellen Sie keine Gegenstände auf das Netzkabel, und schützen Sie das Kabel vor Beschädigungen.
• Zum Abziehen des Netzkabels ziehen Sie stets am Stecker, niemals am Kabel selbst.
• Trennen Sie das Netzkabel ab, wenn die Disk-Einheit längere Zeit unbenutzt bleiben soll.

■ Handhabung des Not-Auswerf-Stifts

Die Spitze des Not-Auswerf-Stifts ist scharf. Bitte achten Sie beim Benutzen des Stifts darauf sich nicht zu verletzen. Benutzen Sie den Stift für keine anderen Zwecke als zum Auswerfen von Disks.

Zur Vermeidung von Schäden

■ Stöße und Erschütterungen vermeiden

Lassen Sie die Disk-Einheit nicht fallen, und schützen Sie sie vor Stößen.

■ Betriebsposition

Die Disk-Einheit darf nur in waagerechter Stellung betrieben werden. Der Betrieb in angewinkelter Stellung ist nicht zulässig.

■ Zum Aufstellplatz

Wählen Sie sowohl für den Betrieb als auch für die Aufbewahrung/Lagerung der Disk-Einheit geeignete Plätze.
Vermeiden Sie insbesondere Plätze, an denen die folgenden Bedingungen herrschen:
• Hohe Feuchtigkeit
• Hohe Temperaturen
- Direkte Sonneneinstrahlung
• Hohe Staubbildung
- Erschütterungen
• Hohe Temperaturschwankungen.

Belüftung

Vermeiden Sie eine Überhitzung des internen Mechanismus der Disk-Einheit. Achten Sie darauf, die Belüftungsöffnung durch nichts zu verstopfen oder zu blockieren und vermeiden Sie Aufstellplätze mit unzureichender Luftzirkulation. Bei zu hoher Innentemperatur kann es sein, daß die Disk-Einheit ihren Betrieb einstellt.

■ Kondensatbildung

Vermeiden Sie extreme Temperaturen. Wenn die Disk-Einheit von einem kalten an einen warmen Ort gebracht wird, müssen Sie mit Kondensatbildung im Innern des Gehäuses rechnen. Warten Sie in einem solchen Fall ca. eine Stunde, bevor Sie die Disk-Einheit betreiben. Wenn bei vorhandener Kondensatbildung eine MO-Disk eingelegt wird, kann sowohl die MO-Disk als auch die Disk-Einheit beschädigt werden. Entfernen Sie unverzüglich die MO-Disk aus der Disk-Einheit, wenn Sie Kondensatbildung vermuten. Sie können das Verdunsten des Kondensats beschleunigen, indem Sie die Disk-Einheit ohne eingelegte MO-Disk eingeschaltet lassen.

Standortwechsel

Entfernen Sie stets die MO-Disk aus einer nicht verwendeten Disk-Einheit und/oder bevor Sie die Disk-Einheit an einen anderen Aufstellplatz bewegen oder sonstwie transportieren. Eine eingelegte MO-Disk wird mit hoher Drehzahl gedreht. Die Disk-Einheit darf in einem solchen Fall unter keinen Umständen bewegt werden, weil ansonsten die MO-Disk beschädigt wird.

■ Im Störungsfalle

Im Störungsfalle schalten Sie bitte die Disk-Einheit aus, trennen Sie das Netzkabel und benachrichtigen Sie Ihren Fachhändler.

Weitere wichtige Punkte

■ Elektromagnetische Störfelder

Die Disk-Einheit erzeugt HF-Strahlen, die möglicherweise den Rundfunk- und Fernsehempfang beeinträchtigen. Wenn dies der Fall ist, stellen Sie die Disk-Einheit so weit wie möglich von den betroffenen Geräten entfernt auf.

Wartung

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder mit einem leicht mit milder Reinigungslösung angefeuchteten Tuch. Verwenden Sie unter keinen Umständen starke Lösungsmittel wie Verdünner oder Bezin, da diese das Finish angreifen.

Für die MO-Disks

• Lassen Sie MO-Disks nicht fallen, und schützen Sie sie vor Stößen und Erschütterungen.
• Versuchen Sie unter keinen Umständen, die Cartridge zu öffnen oder auseinanderzubauen.
• Öffnen Sie das Shutter der Cartridge niemals mit der Hand, und berühren Sie unter keinen Umständen die Disk-Oberfläche. Das Shutter wird bei Einlegen in die Disk-Einheit automatisch geöffnet.
• Schützen Sie Ihre MO-Disks vor starker Feuchtigkeit und hohen Temperaturschwankungen. Kondensatbildung auf der Diskoberfläche kann das Lesen und Schreiben unmöglich machen.
• Werfen Sie Ihre MO-Disks nicht unnötig häufig aus.
• Entfernen Sie Ihre MO-Disks stets nach dem Gebrauch aus der Disk-Einheit.

■ Aufbewahrung

• Bewahren Sie die MO-Disk-Cartridges stets in ihren Schutzbehältern auf.
• Schützen Sie die MO-Disks vor direkter Sonneneinstrahlung und übermäßiger Hitze, wie sie beispielsweise auf dem Armaturenbrett eines in der Sonne geparkten Autos vorkommen. Vermeiden Sie insbesondere Plätze, an denen die folgenden Bedingungen herrschen:
  – Übermäßige Staubbildung
  – Direkte Sonneneinstrahlung
  – Die Nähe von Wärmequellen
  – Hohe Feuchtigkeit.

Datenschutz

Die MO-Disk-Cartridges verfügen über einen roten Schieber (DATA PROTECT), um ein unbeabsichtigtes Löschen oder Überschreiben von Daten zu verhindern. Verstellen Sie diesen Schieber nach links (siehe Abbildung), um den Schreibschutz zu aktivieren. Ein Lesen der auf der MO-Disk enthaltenen Daten ist dann weiterhin möglich, ein Schreiben oder Löschen von Daten ist dann jedoch gesperrt. Um wieder Daten auf die MO-Disk schreiben zu können, setzen Sie den Schieber in seine Ausgangsstellung zurück.

Machen Sie es sich zur Regel, stets den Schreibschutz zu aktivieren, wenn Sie in absehbarer Zeit kein Schreiben mit der betreffenden MO-Disk beabsichtigen.

DATA PROTECT

Schreibschutz- Schieber

Reinigung

Reinigen von MO-Disks

Nach längerem Gebrauch sammeln sich Staub- und Schmutzteilchen auf den Oberflächen von MO-Disks. Um Fehler beim Lesen/Schreiben aufgrund einer verschmutzten MO-Disk zu vermeiden, reinigen Sie Ihre MO-Disks bitte regelmäßig.

Für optimale Zuverlässigkeit, Leistung und Lebensdauer sollten Sie Ihre MO-Disks mindestens alle drei Monate einmal reinigen.

■ Disk-Reinigungs-Zubehör

Verwenden Sie die folgenden Sony-Produkte (Sonderzubehör) zum Reinigen von MO-Disks:

• MOA-D51 Disk-Reinigungs-Kit

Verwenden Sie keine anderen Reinigungsprodukte. Die speziellen Disk-Oberflächen der Sony-MO-Disks lassen sich nur mit den obigen Sony-Reinigungsprodukten sicher und zuverlässig reinigen. Der Gebrauch anderer Reiniger kann Lese- und Schreibfehler verursachen.

Lesen Sie bitte die Gebrauchsanleitung(en) des Disk-Reinigungs-Zubehörs, bevor Sie mit der Reinigung beginnen.

Achtung

Die Disk-Einheit ist gegen Staub geschützt. Es ist nicht nötig, die optische Linse der Disk-Einheit zu reinigen. Die Verwendung einer Linsen-Reinigungskassette kann zur Beschädigung der Disk-Einheit führen.

Technische Daten

Disk-Einheit

■ Leistungswerte

Speicherkapazität

Je Disk

5,2 GByte (ZCAV 2048 Bytes/Sektor)

4,8 GByte (ZCAV 1024 Bytes/Sektor)

4,1 GByte (ZCAV 512 Bytes/Sektor)

2,6 GByte (ZCAV 1024 Bytes/Sektor)

2,3 GByte (ZCAV 512 Bytes/Sektor)

Motordrehzahl

3.300 min ^-1 (U/min)

3.600 min ^-1 (U/min)

Mittlere Zugriffszeit

25 ms (typisch)

Datentransfergeschwindigkeit

Dauertransfer

2,48 - 5,07 MByte/s

(2024 Bytes/Sektor)

2,31 - 4,79 MByte/s

(1024 Bytes/Sektor)

1,97 - 4,06 MByte/s

(512 Bytes/Sektor)

Burst-Transfer

10 MByte/S (mit Fast SCSI)

Host-Interface

SCSI-2

ANSI X3,131-1994

■ Umgebungsbedingungen

Aufstellung

Waagerecht (± 5°)

Temperatur

Betrieb

5 °C bis 40 °C (Anstieg 10 °C/Std.)

Nichtbetrieb

- 30 °C bis 60 °CFeuchtigkeit

Betrieb

10 % bis 85 % (ohne Kondensierung)

Nichtbetrieb

10 % bis 90 %

■ Laser

Typ

Halbleiter AlGaInP-Laser

Wellenlänge

685 nm ± 10 nm

Max. Leistung

30 mW

■ Anschlußwerte usw.

Spannungsversorgung

100 - 240 V Wechselstrom ± 10 %,

50/60 Hz ± 5 %

Stromaufnahme

0,60 - 0,35 A max.

Maximale Außenabmessungen (außer

hervorstehende Teile und Belüftungsöffnung)

211 × 70 × 293 ~mm (B / H / T)

Gewicht

4,9 kg

Im Lieferumfang

Netzkabel (1)

Not-Auswerf-Stift (1)

Bedienungsanleitung (1)

MO-Disk (1)

Formatierungsprogramm (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Sonderzubehör

MO-Disks

EDM-5200B (2048 Bytes/Sektor, 5,2 GByte)

EDM-4800B (1024 Bytes/Sektor, 4,8 GByte)

EDM-4100B (512 Bytes/Sektor, 4,1 GByte)

EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)

EDM-2300B (512 Bytes/Sektor, 2,3 GByte)

CWO-5200B (2048 Byte/Sektor, 5,2 GByte)

CWO-4800B (1024 Byte/Sektor, 4,8 GByte)

CWO-4100B (512 Byte/Sektor, 4,1 GByte)

CWO-2600B (1024 Byte/Sektor, 2,6 GByte)

CWO-2300B (512 Byte/Sektor, 2,3 GByte)

Disk-Reinigungs-Kit

MOA-D51

Indice
