RMO-S551 - Disco rigido esterno SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Disco rigido esterno (lettore magneto-ottico)
Marca	Sony
Modello	RMO-S551
Capacità massima per disco	5,2 GB (2 048 byte/settore)
Tipi di dischi compatibili	Dischi magneto-ottici Sony da 5,25 pollici: da 650 MB a 5,2 GB, formati R/W, WO e R
Interfaccia	SCSI-2 (Small Computer System Interface-2)
Velocità di rotazione	3 300 giri/min (dischi ≥ 2,6 GB) / 3 600 giri/min (dischi < 2,6 GB)
Tempo di ricerca medio	25 ms
Memoria cache	4 MB (scrittura attivabile/disattivabile)
Velocità di trasferimento continuo	1,97 – 5,07 MB/s in base al formato del settore
Alimentazione	100 – 240 V CA, 50/60 Hz
Consumo elettrico	0,60 – 0,35 A max.
Dimensioni (L × A × P)	211 × 70 × 293 mm
Peso	4,9 kg
Temperatura di funzionamento	da 5 a 40 °C
Umidità di funzionamento	dal 10 all'85% UR (senza condensa)
Laser	Semiconduttore A1GaInP, 685 nm, potenza max. 30 mW
Accessori forniti	Cavo di alimentazione, strumento di espulsione di emergenza, manuale di istruzioni, disco MO vergine (EDM-5200B), utility di formattazione
Manutenzione	Pulire il contenitore con un panno morbido e asciutto; utilizzare il kit di pulizia Sony MOA-D51 per i dischi
Sicurezza	Non esporre alla pioggia o all'umidità; utilizzare il cavo di alimentazione approvato; non aprire il contenitore
Informazione supplementare	Manuale di istruzioni disponibile per il download gratuito su notice-facile.com

Domande frequenti - RMO-S551 SONY

Quali tipi di dischi sono compatibili con il Sony RMO-S551?

Il lettore accetta i seguenti dischi magneto-ottici Sony da 5,25 pollici: EDM-5200B (5,2 GB), EDM-4800B (4,8 GB), EDM-4100B (4,1 GB), EDM-2600B (2,6 GB), EDM-2300B (2,3 GB), nonché i corrispondenti dischi a scrittura singola (WO). I formati del settore possono essere di 512, 1 024 o 2 048 byte.

Come collegare il lettore al computer?

Utilizzare un cavo SCSI per collegare il lettore al computer host. Assicurarsi che tutti i dispositivi siano spenti prima del collegamento. Se il lettore è l'ultimo dispositivo della catena SCSI, attivare la terminazione interna impostando il selettore di funzione F su '1'. La lunghezza totale dei cavi SCSI non deve superare 6 metri.

Come espellere un disco in caso di emergenza?

1. Spegnere il lettore. 2. Inserire lo strumento di espulsione di emergenza (o una graffetta) dritto nel foro di espulsione di emergenza situato sul pannello frontale per attivare il meccanismo. Attenzione: lo strumento è appuntito, maneggiarlo con cura.

Qual è la capacità massima di archiviazione?

Il lettore può scrivere fino a 5,2 GB su un singolo lato di un disco magneto-ottico da 5,25 pollici (formato 2 048 byte/settore). Sono supportate anche capacità di 4,8 GB, 4,1 GB, 2,6 GB e 2,3 GB a seconda del formato.

Come impostare l'indirizzo SCSI?

Utilizzare il selettore dell'indirizzo SCSI (SCSI ID) sul retro del lettore. Premere '+' per aumentare o '-' per diminuire il numero ID. L'impostazione di fabbrica è '0'. Assicurarsi che l'indirizzo non sia già utilizzato da un altro dispositivo. Effettuare l'impostazione a lettore spento.

Cosa fare se il LED BUSY lampeggia?

Se il LED BUSY lampeggia a intervalli di circa 2 secondi, indica un surriscaldamento interno. Migliorare la ventilazione intorno al lettore e attendere che si raffreddi. Se il problema persiste, contattare il rivenditore.

Posso utilizzare dischi di altre marche?

Per garantire l'affidabilità, Sony consiglia di utilizzare esclusivamente dischi magneto-ottici Sony da 5,25 pollici. I dischi di altre marche potrebbero non funzionare correttamente a causa di differenze nelle caratteristiche.

Come pulire il lettore?

Pulire il contenitore con un panno morbido e asciutto. Per i dischi, utilizzare il kit di pulizia dischi Sony MOA-D51 (venduto separatamente). Non utilizzare solventi come alcol o benzina. Pulire i dischi almeno una volta ogni tre mesi.

Quali sono le precauzioni di sicurezza importanti?

Non esporre il lettore alla pioggia o all'umidità. Utilizzare solo il cavo di alimentazione fornito, adatto alla tensione di rete (100-240 V). Non aprire il contenitore: la manutenzione interna deve essere affidata a un tecnico qualificato. Scollegare l'apparecchio in caso di temporali o di inutilizzo prolungato.

Come attivare o disattivare la memoria cache di scrittura?

La memoria cache di scrittura si imposta tramite il selettore di funzione C sul retro del lettore. Posizione '0' (fabbrica): cache disattivata; posizione '1': cache attivata. Quando la cache è attivata, non spegnere il lettore prima che i dati siano scritti sul disco (attendere l'espulsione completa).

MANUALE UTENTE RMO-S551 SONY

Istruzioni per l'uso

使用说明书

5.2 GB

使用說明書

사용설명서

Safety Regulations

Owner's Record

Uso di questa guida 65

Capitolo 1 Introduzione

Descrizione generale 66

Caratteristiche 66

Dischi MO compatibili 67

Configurazione del sistema 67

Posizione e funzione delle varie parti ... 68

Capitolo 2 Per cominciare

Lista componenti ed accessori...... 69

Collegamento del drive MO 70

Impostazione del numero SCSI .... 70

Impostazione delle funzioni del drive ... 71

Capitolo 3 Uso del drive

Inserimento di una cartuccia 72

Espulsione di una cartuccia.... 73

Capitolo 4 Precauzioni

II drive....74

Norme di sicurezza 74

Prevenzione danni 74

Altri punti da tenere presente.... 75

Le cartucce 75

Protezione dei dati .... 76

Pulizia 76

Pulizia di un disco 76

Appendice

Dati tecnici 77

Drive MO....77

Opzionali 78

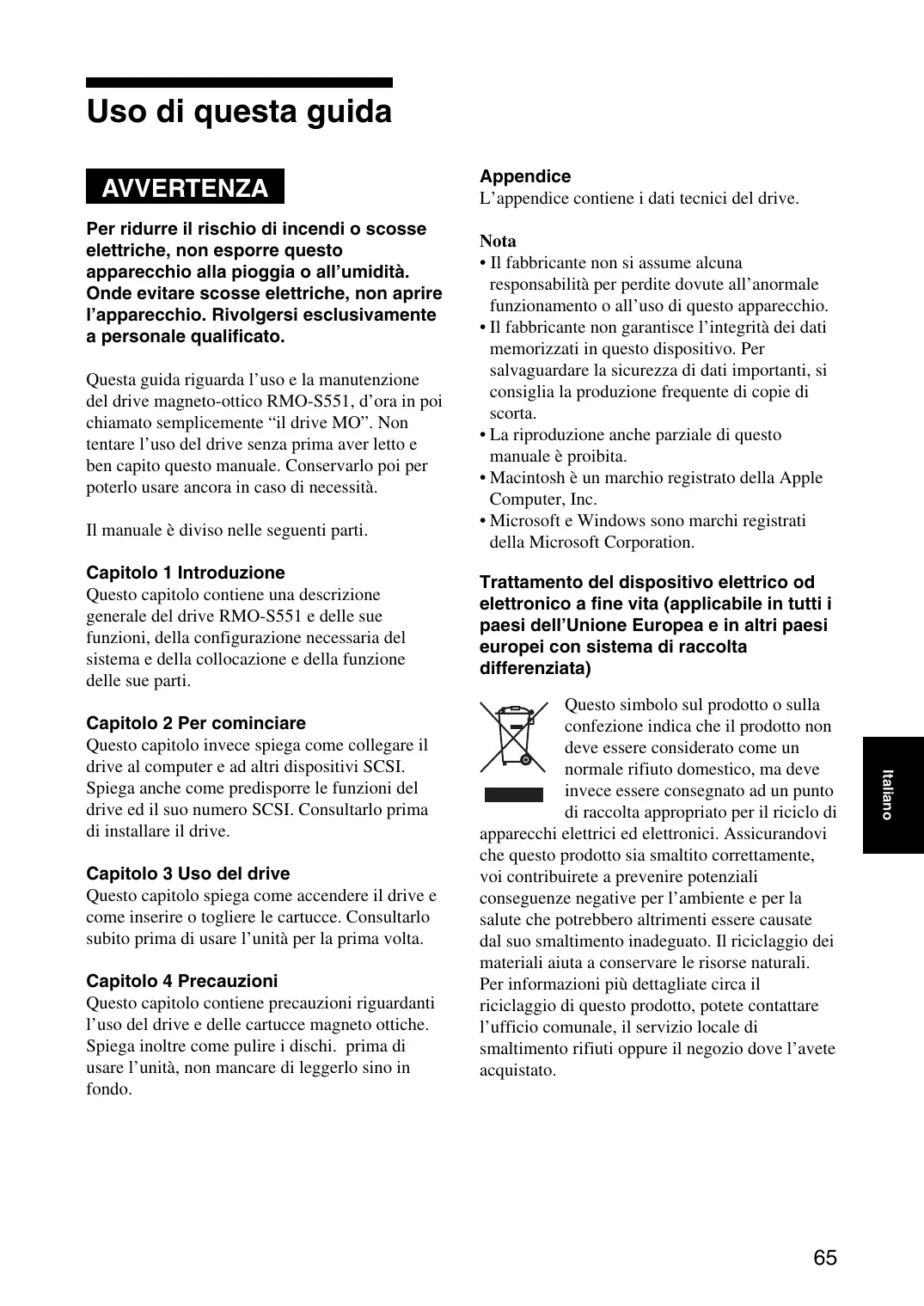

Uso di questa guida

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità. Onde evitare scosse elettriche, non aprire l'apparecchio. Rivolgersi esclusivamente a personale qualificato.

Questa guida riguarda l'uso e la manutenzione del drive magneto-ottico RMO-S551, d'ora in poi chiamato semplicemente "il drive MO". Non tentare l'uso del drive senza prima aver letto e ben capito questo manuale. Conservarlo poi per poterlo usare ancora in caso di necessità.

Il manuale è diviso nelle seguenti parti.

Capitolo 1 Introduzione

Questo capitolo contiene una descrizione generale del drive RMO-S551 e delle sue funzioni, della configurazione necessaria del sistema e della collocazione e della funzione delle sue parti.

Capitolo 2 Per cominciare

Questo capitolo invece spiega come collegare il drive al computer e ad altri dispositivi SCSI. Spiega anche come predisporre le funzioni del drive ed il suo numero SCSI. Consultarlo prima di installare il drive.

Capitolo 3 Uso del drive

Questo capitolo spiega come accendere il drive e come inserire o togliere le cartucce. Consultarlo subito prima di usare l'unità per la prima volta.

Capitolo 4 Precauzioni

Questo capitolo contiene precauzioni riguardanti l'uso del drive e delle cartucce magneto ottiche. Spiega inoltre come pulire i dischi. prima di usare l'unità, non mancare di leggerlo sino in fondo.

Appendice

L'appendice contiene i dati tecnici del drive.

Nota

• Il fabbricante non si assume alcuna responsabilità per perdite dovute all'anormale funzionamento o all'uso di questo apparecchio.
• Il fabbricante non garantisce l'integrità dei dati memorizzati in questo dispositivo. Per salvaguardare la sicurezza di dati importanti, si consiglia la produzione frequente di copie di scorta.
• La riproduzione anche parziale di questo manuale è proibita.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Descrizione generale

Caratteristiche

Il drive magneto-ottico RMO-S551 possiede le seguenti caratteristiche:

• La tecnologia magneto-ottica permette la scrittura e lettura ripetute sullo stesso disco.
• Il drive rileva automaticamente il tipo di cartuccia usato, permettendo l'uso indifferenziato di cartucce da 650 Mbyte (549 Mbyte), 1,3 Gbyte (1,2 Gbyte), 2,6 Gbyte (2,3 Gbyte), e 5,2 Gbyte (4,8 Gbyte, 4.1 Gbyte).
• Sui due lati di un disco MO da 5,25 pollici si possono memorizzare 5,2 Gbyte (2048 byte/settore), 4,8 Gbyte (1024 byte/settore), o 4,1 Gbyte (512 byte/settore). Ciò equivale alla capacità di circa 2900–3700 floppy disk da 3,5 pollici (2HD).

• Con quest'unità si può usare qualsiasi disco conforme agli standard internazionali CCS (continuous/composite servo in inglese) o CCW (continuous composite write once).

• Questo è un drive SCSI-2 (Small Computer System Interface-2).

• Il motore ad alta velocità da 3300 min ^-1 (3300 gpm) permette il trasferimento di dati a velocità comprese fra gli 2,48 ed i 5,07 Mbyte/s (2048 byte/settore), gli 2,31 ed i 4,79 Mbyte/s (1024 byte/settore), o fra 1,97 e gli 4,06 Mbyte/s (512 byte/settore).
• Con dischi da meno di 2.6 Gbyte (2.3 Gbyte), l'alberino del motore gira a 3600min^-1 (gpm).
• La testina ottica leggera e di basso profilo permette tempi medi di posizionamento da 25 ms.
• L'unità impiega un codice di correzione errori molto affidabile (ECC) che mantiene gli errori ad un livello di 10^-12 sull'intero disco.
• Attraverso l'uso di un buffer da ben 4 MB ed un algoritmo di controllo della memoria cache ottimizzato si produce un ottimo ambiente di lavoro per il drive. la memoria cache di scrittura può venire attivata e disattivata a piacere. Per dettagli, consultare la sezione “Impostazione delle funzioni del drive” a pagina 71.

Dischi MO compatibili

L'RMO-S551 può usare i seguenti dischi MO Sony da 5,25 pollici.

Standard	Formato settori	Tipo*	Capacità	Equivalente Sony
ISO/IEC 15286	2048 byte/settore	R/W	Circa 5.2 Gbyte	EDM-5200B
ISO/IEC 15286	1024 byte/settore	R/W	Circa 4.8 Gbyte	EDM-4800B
ISO/IEC 15286	512 byte/settore	R/W	Circa 4.1 Gbyte	EDM-4100B
ISO/IEC 14517	1024 byte/settore	R/W	Circa 2.6 Gbyte	EDM-2600B
ISO/IEC 14517	512 byte/settore	R/W	Circa 2.3 Gbyte	EDM-2300B
ISO/IEC 13549	1024 byte/settore	R	Circa 1.3 Gbyte	EDM-1300B
ISO/IEC 13549	512 byte/settore	R	Circa 1.2 Gbyte	EDM-1200B
ISO/IEC 10089	1024 byte/settore	R	Circa 650 Mbyte	EDM-650B
ISO/IEC 10089	512 byte/settore	R	Circa 600 Mbyte	EDM-600B
ISO/IEC 15286	2048 byte/settore	WO	Circa 5.2Gbyte	CWO-5200B
ISO/IEC 15286	1024 byte/settore	WO	Circa 4.8Gbyte	CWO-4800B
ISO/IEC 15286	512 byte/settore	WO	Circa 4.1 Gbyte	CWO-4100B
ISO/IEC 14517	1024 byte/settore	WO	Circa 2.6Gbyte	CWO-2600B
ISO/IEC 14517	512 byte/settore	WO	Circa 2.3 Gbyte	CWO-2300B
ISO/IEC 13549	1024 byte/settore	R	Circa 1.3 Gbyte	CWO-1300B
ISO/IEC 13549	512 byte/settore	R	Circa 1.2 Gbyte	CWO-1200B
ISO/IEC 11560	1024 byte/settore	R	Circa 650 Mbyte	CWO-650B
ISO/IEC 11560	512 byte/settore	R	Circa 600 Mbyte	CWO-600B

* R/W : riscrittibile; R/W: Riscrittibile (MO); W/O: Scrittibile solo una volta; R: solo lettura

Configurazione del sistema

Il drive deve venire usato con un computer dotato di una porta SCSI. Al bus SCSI possono

venire collegati e quindi controllati con comandi SCSI-2 al massimo sette dispositivi.

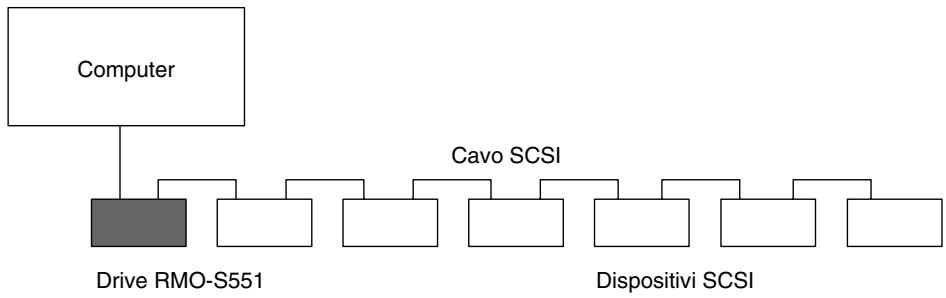

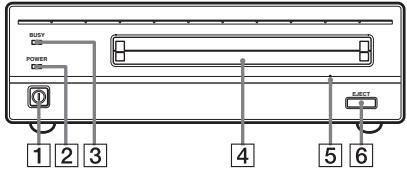

Posizione e funzione delle varie parti

Pannello anteriore

BUSY POWER 1 2 3 4 5 6

1 Tasto di alimentazione

Premere questo tasto per accendere e spegnere il drive MO. A tasto premuto il drive MO è acceso e a tasto sollevato esso è spento.

2 Indicatore di alimentazione

Se l'unità è accesa, si illumina di luce verde.

3 Indicatore di macchina al lavoro

Inserito il disco, quando il drive è pronto per la lettura/scrittura, l'indicatore di macchina al lavoro diventa verde. La spia arancione si illumina quando il drive MO sta accendendo o scrivendo dati. Questa spia lampeggia ad intervalli da 2 secondi se l'unità surriscalda, a prescindere dal fatto che un disco sia in uso o meno.

4 Fessura caricamento cartuccia disco

Inserire la cartuccia del disco in questa fessura. Per maggiori dettagli, consultare in proposito la sezione del manuale “Inserimento di una cartuccia” a pagina 72.

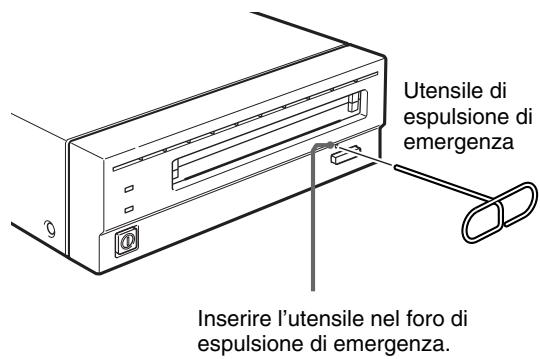

5 Foro di espulsione di emergenza

Se non si riesce ad espellere una cartuccia premendo il tasto di espulsione 6, spegnere il drive ed inserire l'utensile di espulsione di emergenza in dotazione o semplicemente un fermaglio per carta per fare scattare il dispositivo di espulsione di emergenza. Consultare la sezione “Se il disco non esce” a pagina 73 di questo manuale.

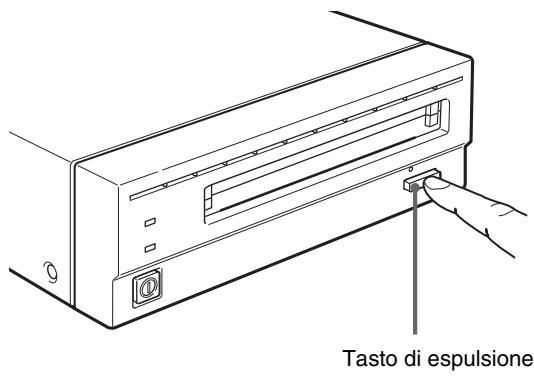

6 Tasto di espulsione

Per espellere la cartuccia, premere questo tasto. il tasto di espulsione viene disattivato quando il comando di attivazione o la regolazione effettuata col software proibisce l'espulsione. Se la memoria cache di scrittura è attivata, ci possono volere sino a 45 secondi per l'espulsione del disco, dato che i dati che questa devono prima venire scritti su di esso.

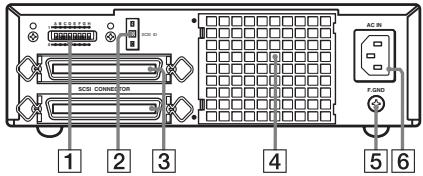

Pannello posteriore

1 2 3 4 5 6 SCS CONNECTOR AC IN

1 Interruttori di funzione DIP

Regolare la posizione di questi interruttori a seconda del computer posseduto e del software che si desidera usare. Consultare in proposito la sezione “Impostazione delle funzioni del drive” a pagina 71 di questo manuale.

2 Selettori numero SCSI

Usare questi tasti per scegliere un numero SCSI per il drive MO. Premere il tasto - per abbassarlo e quello + per aumentarlo. Consultare in proposito la sezione “Impostazione del numero SCSI” a pagina 70 di questo manuale.

3 Connettori SCSI

Collegare a questi connettori i cavi SCSI (in vendita separatamente) fra il computer e gli altri componenti della vostra catena SCSI.

Nota

Se il drive MO è l'ultimo elemento della catena SCSI, portare l'interruttore di funzione F su “1” così da attivare il terminatore interno. Se non lo è, portare F1 sulla posizione “0” (disattivando il terminatore).

4 Dotto aria

L'aria che raffredda il disco passa per questo dotto ed è quindi necessario non impedirne l'acceso.

5 Terminale F.GND (messa a terra sul telaio)

Collegare i terminali di messa a terra di altri dispositivi alla massa del telaio del drive MO.

6 Connettore di alimentazione

Collegare a questa presa il cavo di alimentazione in dotazione.

Capitolo 2 Per cominciare

Prima di installare il vostro nuovo drive MO RMO-S551, controllare di possedere tutti i componenti ed accessori necessari. Collegare quindi il drive MO al computer e ad altre unità

SCSI che possedete. Controllato che i collegamenti siano ben fatti, scegliete un numero SCSI per il drive MO coi selettori appositi e gli interruttori DIP.

Lista componenti ed accessori

Aperto l'imballaggio, controllare che tutti i componenti elencati di seguito siano presenti. Se ne mancasse qualcuno, entrare in contatto immediatamente col proprio negoziante di fiducia.

• Drive MO RMO-S551
  • Cavo di alimentazione
• Utensil espulsione disco
• Istruzioni per l'uso (questo manuale)
• Guida all'uso dei dischi (norme di sicurezza)
  • Disco MO vuoto (EDM-5200B)

Nota

Se si usa questo prodotto con un computer Macintosh® o un computer che faccia uso di Microsoft Windows®, consultare il libretto di istruzioni accluso al device driver per tutte le istruzioni necessarie. Per domande concernenti i device driver, entrare in contatto col loro fabbricante nel modo suggerito sulla confezione dei device driver stessi.

Utensile espulsione disco Drive MO RMO-S551

Utensil espulsione disco

Cavo di alimentazione

Collegamento del drive MO

Al bus SCSI di un computer potete collegare un massimo di sette periferiche SCSI.

Per il collegamento del drive, usate il seguente cavo SCSI Sony.

Nota

- Prima di collegare il drive MO, spegnere tutte le unità interessate.

• Se il drive MO è l'ultimo elemento della catena, portare sulla posizione “1” l'interruttore DIP F1 così da attivare il terminatore interno. Se non lo è, portare F1 sulla posizione “0” (disattivando il terminatore).
• La lunghezza totale dei cavi di una catena SCSI non può superare i sei metri.

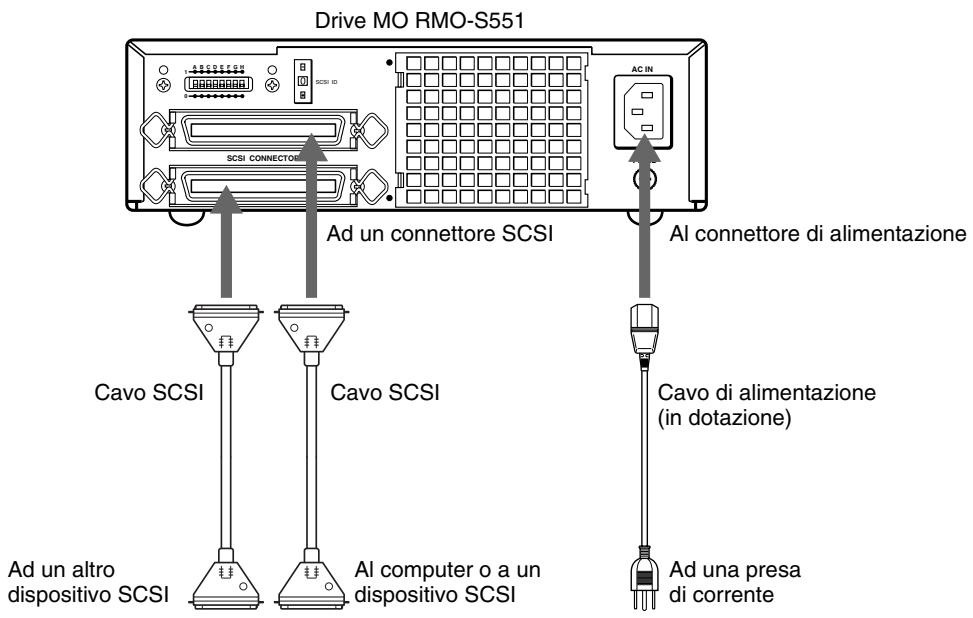

Drive MO RMO-S551 Ad un connettore SCSI Al connettore di alimentazione Cavo SCSI Cavo SCSI Cavo di alimentazione (in dotazione) Ad un altro dispositivo SCSI Al computer o a un dispositivo SCSI Ad una presa di corrente

Impostazione del numero SCSI

Il numero SCSI impostato in fabbrica è lo zero. Se necessario, esso deve venire cambiato con i selettori appositi del pannello posteriore. prima di cambiarlo è necessario spegnere il drive MO. Premendo il tasto +, il numero aumenta. Premendo quello - esso diminuisce.

Nota

• Se il numero SCSI è uguale a quello di un'altra unità, il drive MO non funziona affatto.
• Scegliere quindi un numero unico.

Impostazione delle funzioni del drive

Gli interruttori DIP da A a H del pannello posteriore permettono di scegliere le funzioni dell'unità in accordo con il tipo di computer e di software usati. Prima di regolarli è sempre necessario spegnere tutte le unità interessate.

Quest'unità possiede una memoria cache di scrittura. Se questa viene attivata, non si deve spegnere mai il drive MO senza controllare che tutti i dati nella memoria cache siano stati scritti sul disco. Altrimenti, si potrebbero verificare perdite di dati. Prima di spegnere il drive MO, espellere il disco. Ciò fa sì che i dati della memoria cache vengano scritti su disco.

Nota

Anche se il drive manda periodicamente i dati al disco, questi possono ugualmente venire perduti in caso di cadute di tensione.

Interruttori DIP

Interruttore	Funzione
A	Controllo parità	Controllo parità SCSI attivato	Controllo parità SCSI disattivato
B	Tipo di dispositivo	Unità periferica tipo 00H (dispositivo ad accesso diretto)	Unità periferica tipo 07H (dispositivo di memoria di massa ottico)
C	Controllo scrittura cache	Disattivazione scrittura cache	Attivazione scrittura cache
D	Controllo Fast SCSI	Fast SCSI compatibile	Non Fast SCSI compatibile
E	Verifica forzata	Verifica di tutte le operazioni (con un passaggio di verifica)	La scrittura è sempre normale (senza verifica)
F	Terminatore	Terminazione interna attivata	Terminazione interna disattivata
G	Rotazione automatica disco	Inserito un disco, esso non inizia a ruotare.	Inserito un disco, esso inizia a ruotare.
H	Espulsione manuale	La cartuccia non può venire espulsa premendo il tasto EJECT.	La cartuccia può venire espulsa premendo il tasto EJECT.

: Regolazione di fabbrica

Inserimento di una cartuccia

Questo drive può usare cartucce dei seguenti tipi:

• EDM-5200B (2048 byte/settore, 5,2 Gbyte)
• EDM-4800B (1024 byte/settore, 4,8 Gbyte)
• EDM-4100B (512 byte/settore, 4,1 Gbyte)
• EDM-2600B (1024 byte/settore, 2,6 Gbyte)
• EDM-2300B (512 byte/settore, 2,3 Gbyte)
• CWO-5200B(2048 byte/settore, 5,2 Gbyte)
• CWO-4800B(1024 byte/settore, 4,8 Gbyte)
• CWO-4100B(512 byte/settore, 4,1 Gbyte)
• CWO-2600B(1024 byte/settore, 2,6 Gbyte)
• CWO-2300B(512 byte/settore, 2,3 Gbyte)

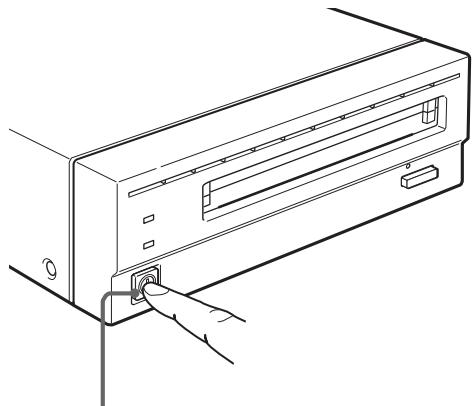

1 Premere il tasto di accensione sul lato sinistro del pannello anteriore. Il drive MO si accende e l'indicatore di accensione si illumina.

Premere il tasto di accensione.

2 Avviare il computer. Per quanto riguarda quest'operazione, consultare il manuale del computer.

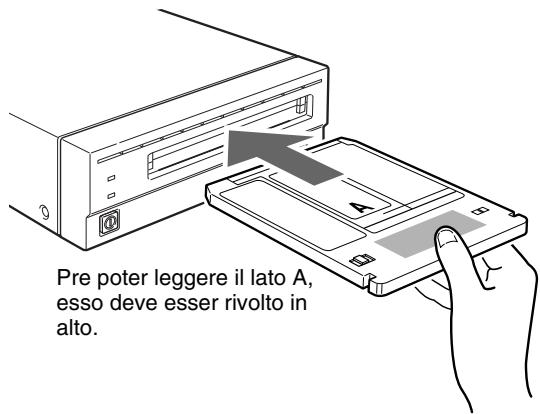

3 Inserire una cartuccia col lato da leggere rivolto in alto.

Pre poter leggere il lato A, esso deve esser rivolto in alto.

4 La scrittura o lettura di dati sul disco MO viene fatta con comandi software dal computer. Mentre una di queste due operazioni è in corso, l'indicatore di macchina al lavoro è acceso.

■ Se il drive MO smettesse di funzionare

Se la temperatura nel drive MO supera un certo livello, l'indicatore di macchina al lavoro inizia a lampeggiare ad intervalli di 2 secondi che il disco venga letto o meno ed il drive si ferma. Se ciò accade, migliorare la ventilazione del luogo di installazione. Se il drive MO continua a non funzionare, scollegare il cavo di alimentazione ed entrare in contatto con il proprio negoziante di fiducia.

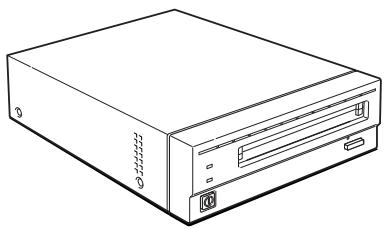

Espulsione di una cartuccia

La cartuccia può venire espulsa sia attraverso comandi software che premendo il tasto apposito del pannello anteriore.

Tasto di espulsione

Nota

Non tentare di estrarre il disco mentre l'indicatore di macchina al lavoro è acceso di luce arancione (salvo nel caso in cui lampeggia circa ad intervalli di 2 secondi per surriscaldamento). Espellendolo mentre viene letto o scritto può causare errori di scrittura o perdite di dati.

Inoltre, se la memoria cache di scrittura è attivata, l'espulsione potrebbe richiedere sino a 45 secondi, dato che i dati che essa contiene devono venire scritti su disco.

■ Se il disco non esce

Nelle seguenti circostanze, il disco potrebbe non uscire anche dopo l'uso di un comando software o del tasto di espulsione del pannello anteriore.

• La funzione di espulsione è stata disattivata con gli interruttori DIP.
• Il computer non funziona bene.
• Il drive MO è stato spento (la corrente elettrica è venuta a mancare o altro).
• Il drive MO stesso è guasto.

Se il disco non può venire espulso, fare quanto segue.

1 Se fosse acceso, spegnere il drive MO.
2 Inserire l'utensile di espulsione di emergenza in dotazione o semplicemente un fermaglio per carta per fare scattare il dispositivo di espulsione di emergenza.

Utensile di espulsione di emergenza Inserire l'utensile nel foro di espulsione di emergenza.

Il disco dovrebbe uscire.

Attenzione

L'utensile di espulsione d'emergenza è appuntito e deve quindi venire maneggiato con precauzione.

Capitolo 4 Precauzioni

II drive

Norme di sicurezza

■ Alimentazione

• Usare solo corrente alternata di tensione compresa fra i 100 ed i 240 V.
• Non dividere una stessa presa fra quest'unità ed un altro apparecchio che consumi molta energia, ad esempio copiatrici.

■ Cavo di alimentazione

• Non far cadere oggetti pesanti sul cavo e proteggerlo da altri danni.
• Per scollegare il cavo da una presa di corrente alternata, tirarne la spina e non direttamente il cavo. Questo per evitare danni interni al cavo stesso.
• Se si ritiene di non dover usare l'unità per qualche tempo, scollegare il cavo di collegamento dell'unità dalla presa di corrente.

■ Uso dell'utensile di espulsione d'emergenza

L'utensile di espulsione d'emergenza è appuntito e deve quindi venire maneggiato con precauzione. Usare l'utensile solo per la sua funzione originaria.

Prevenzione danni

■ Proteggere il drive MO da urti e vibrazioni

Facendolo cadere o esponendolo ad urti violenti, esso può venire danneggiato.

■ Posizione di installazione

Il drive MO è disegnato per funzionare in posizione orizzontale. Non installarlo su superfici non perfettamente orizzontali.

■ Condizioni ambientali richieste

L'ambiente di lavoro ha una grande importanza per il funzionamento dell'unità. Evitare le seguenti condizioni.

• Grande umidità
• Alte temperature
• Luce solare diretta
• Polvere
• Vibrazioni forti
• Forti variazioni di temperatura

Ventilazione

E' necessario prendere ogni precauzione per evitare il surriscaldamento dell'unità. La sua ventilazione non deve venire impedita. Se la temperatura interna sale troppo, l'unità può smettere di funzionare del tutto.

Condensa

Evitare di sottoporre il drive MO a grandi variazioni di temperatura. Se ad esempio esso viene portato improvvisamente da una stanza fredda ad una calda, al suo interno si condensa vapore acqueo. Se il cambiamento di ambiente fosse inevitabile, attendere un'ora o due prima di usare il drive MO. Inserendo una cartuccia in esso in presenza di condensa si può danneggiare sia il drive MO che la cartuccia. Se si sospetta la presenza di condensa nel drive MO, togliere subito la cartuccia. Se l'unità non contiene un disco, la condensa evapora rapidamente.

■ Spostamento del drive MO

Se il drive MO non è in uso, toglierte sempre il disco dal drive MO stesso. Non trasportare mai il drive MO a cartuccia inserita. Il disco, quando è caricato, gira ad alta velocità e spostandolo lo si potrebbe danneggiare gravemente. Prima di muovere il drive MO, estrarre sempre la cartuccia.

In caso di problemi

Spegnere subito il drive MO e scollegarne la spina di alimentazione, quindi entrare in contatto col negozio di acquisto.

Altri punti da tenere presente

■ Disturbi elettrici

Il segnale ad alta frequenza generato dal drive MO può causare interferenze o scariche statiche in apparecchi come radio, televisori e sintonizzatori audio. Se ciò dovesse accadere, allontanare il drive dall'apparecchio.

■ Manutenzione

Pulire l'esterno del drive MO con un panno soffice ed asciutto o leggermente inumidito con una soluzione detergente neutra. Non usare solventi di alcun tipo, ad esempio alcool o benzina, dato che danneggiano le finiture del drive.

Le cartucce

• Non far cadere le cartucce e non esporle a vibrazioni o urti violenti.
• Non smontare la cartuccia. E' un componente di precisione ed è stata tarata con estrema cura prima della spedizione.
• Non aprire a mano la finestrella della cartuccia e non toccare il disco al suo interno. Essa è disegnata per aprirsi automaticamente al momento dell'inserimento del disco nel drive.
• Non usare la cartuccia in ambienti di elevata umidità o dalla temperatura molto variabile. La condensa può rendere impossibile il funzionamento corretto del drive.
• Evitare di caricare ed espellere le cartucce inutilmente.
• Dopo averla usata, togliere sempre la cartuccia dal drive.

■ Conservazione delle cartucce

• Rimettere sempre le cartucce nella loro custodia.
• Non esporre le cartucce a luce solare diretta o calore eccessivo, lasciandole ad esempio in un'automobile d'estate. Non conservarle in condizioni come le seguenti.
  – In presenza di polvere e sporco.
  – In presenza di luce solare diretta
  – Vicino a sorgenti di calore
  – In presenza di umidità

Protezione dei dati

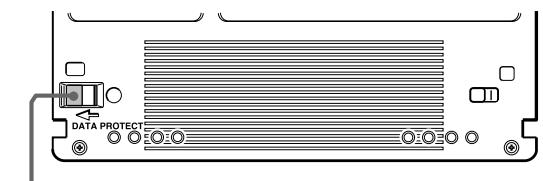

Le cartucce magneto-ottiche possiedono un dispositivo di inibizione della scrittura (interruttore rosso) che rende impossibile la modifica del contenuto della cartuccia stessa. Per attivare la funzione di protezione dei dati, spostare l'interruttore nella direzione indicata dalla freccia. I dati possono quindi venire letti normalmente, ma non modificati. Riportare l'interruttore nella sua posizione originale per disattivare la funzione di protezione dei dati.

Prendere l'abitudine di attivare la funzione nel caso di tutti i dischi sui quali non si prevede di dover scrivere dati nel prossimo futuro.

DATA PROTECT

Interruttore protezione dati

Pulizia

Pulizia di un disco

A lungo andare, sulle cartucce MO si può accumulare della polvere. Per evitare i conseguenti errori di scrittura e lettura dei dati, pulire i dischi con un pulitore apposito opzionale. Per mantenere al massimo le prestazioni del disco MO e allungarne la durata, pulirlo una volta ogni tre mesi.

■ Accessori di pulizia dei dischi MO

Usare i corredi di pulizia dischi Sony seguenti:

- MOA-D51 Corredo di pulizia dischi Non usare pulitori di altri tipo, dato che essi possono causare danni al disco e quindi errori di lettura o scrittura dati. Per le istruzioni necessarie, consultare il manuale in dotazione a ciascuno degli accessori menzionati.

Attenzione:

Il drive è protetto dalla polvere. La pulizia della testina ottica non è quindi necessaria. Usando una cartuccia del tipo per la pulizia delle testine si possono causare danni.

Dati tecnici

Drive MO

■ Prestazioni

Capacità

Per disco

5,2 Gbyte (ZCAV, 2048 byte/settore)

4,8 Gbyte (ZCAV, 1024 byte/settore)

4,1 Gbyte (ZCAV, 512 byte/settore)

2,6 Gbyte (ZCAV, 1024 byte/settore)

2,3 Gbyte (ZCAV, 512 byte/settore)

Velocità di rotazione

3300min^-1 (3300 gpm)

3600 min ^-1 (3600 gpm)

Tempo medio di posizionamento

25ms (tipico)

Velocità trasferimento dati

Continua

2,48 - 5,07 Mbyte/sec.

(2048 byte/settore)

2,31 - 4,79 Mbyte/sec.

(1024 byte/settore)

1,97 - 4,06 Mbyte/sec.

(512 byte/settore)

Velocità trasferimento momentanea

10 Mbyte/s (usando Fast SCSI)

■ Ambiente di lavoro

Installazione

Orizzontale (±5°)

Temperatura

Di lavoro

Da 5° C a 40° C (gradiente 10° C/h)

Di riposo

Da -30° C a 60° C

Umidità relativa

Di lavoro

Dal 10% all'85% (senza condensa)

Di riposo

Dal 10% al 90%

■ Raggio laser

Tipo

A semiconduttori AlGaInP

Lunghezza d'onda

685 nm± 10 nm

Uscita massima

30 mW

■ Alimentazione ed altri dati

Da 100 a 240 V di c.a. ±10%, 50/60Hz±5%

Consumo

0,60 - 0,35 A max.

Dimensioni esterne (escluse protrusioni e dotto aria)

211 × 70 × 293 ~mm (L × A × P)

Peso 4,9 kg

Accessori

Cavo di alimentazione (1)

Utensile espulsione disco(1)

Istruzioni per l'uso (1)

Disco magneto ottico (1)

Utility di formattazione (1)

Design e dati tecnici soggetti a modifiche senza preavviso.

Opzionali

Dischi MO

EDM-5200B (2048 byte/settore, 5,2 Gbyte)

EDM-4800B (1024 byte/settore, 4,8 Gbyte)

EDM-4100B (512 byte/settore, 4,1 Gbyte)

EDM-2600B (1024 byte/settore, 2,6 Gbyte)

EDM-2300B (512 byte/settore, 2,3 Gbyte)

Dischi CCW

CWO-5200B (2048 byte/settore, 5,2 Gbyte)

CWO-4800B (1024 byte/settore, 4,8 Gbyte)

CWO-4100B (512 byte/settore, 4,1 Gbyte)

CWO-2600B (1024 byte/settore, 2,6 Gbyte)

CWO-2300B (512 byte/settore, 2,3 Gbyte)

Corredo pulizia disco

MOA-D51

安全规定

警告
