RMO-S561 - Disco rigido esterno SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore di dischi magneto-ottici esterno
Marca	Sony
Modello	RMO-S561
Dimensioni (L × A × P)	211 × 70 × 293 mm
Peso	4,9 kg
Alimentazione	Rete 100-240 V ±10 %, 50/60 Hz ±5 %
Consumo elettrico	0,60-0,35 A max
Interfaccia	SCSI-2 (Small Computer System Interface-2)
Capacità massima per disco	9,1 GB (4 096 byte/settore)
Velocità di rotazione	3.000 giri/min (dischi ad alta capacità), 3.300 o 3.600 giri/min (dischi inferiori)
Tempo medio di ricerca	25 ms
Velocità di trasferimento continua	Fino a 6,14 MB/s (a seconda del formato del settore)
Memoria cache	8 MB (attivabile/disattivabile)
Formati disco compatibili	MO 5,25 pollici: 650 MB, 1,3 GB, 2,6 GB, 5,2 GB, 9,1 GB (diversi formati di settore)
Caratteristiche principali	Tecnologia magneto-ottica riscrivibile, rilevamento automatico del tipo di disco, compatibile Ultra SCSI, terminazione integrata, protezione da sovraccarico
Manutenzione e pulizia	Pulire l'involucro con un panno morbido asciutto o leggermente inumidito con un detergente delicato. Utilizzare un kit di pulizia per dischi Sony (MOA-D51) per i dischi. Non utilizzare solventi.
Sicurezza	Non esporre a pioggia o umidità. Non aprire l'involucro. Utilizzare il cavo di alimentazione approvato. Evitare urti e vibrazioni. Richiede una ventilazione adeguata.
Ricambi e riparabilità	Accessori opzionali: dischi MO, kit di pulizia. Riparazione solo da tecnico qualificato. Parti non specificate.
Informazioni generali	Uso con computer dotato di bus SCSI. Fino a 7 periferiche in catena. Fornito con cavo di alimentazione, strumento di espulsione di emergenza, manuale di istruzioni, disco MO vergine e utility di formattazione.

Domande frequenti - RMO-S561 SONY

Quali tipi di dischi posso utilizzare con il Sony RMO-S561?

È possibile utilizzare dischi magneto-ottici Sony da 5,25 pollici con capacità da 600 MB a 9,1 GB, nei formati standard ISO/IEC. Consultare la tabella dei dischi compatibili nel manuale per i riferimenti esatti.

Come collegare il RMO-S561 al computer?

Utilizzare un cavo SCSI (venduto separatamente) per collegare il lettore al computer. Assicurarsi che il lettore e tutte le periferiche siano spenti prima del collegamento. Impostare l'indirizzo SCSI ID sul pannello posteriore per evitare conflitti.

Come impostare l'indirizzo SCSI?

Utilizzare il selettore SCSI ID sul pannello posteriore. Premere '+' per aumentare il numero ID e '-' per diminuirlo. L'indirizzo predefinito è 0. Spegnere il computer prima di modificare l'indirizzo.

Cosa fare se la cartuccia del disco non viene espulsa?

Se l'espulsione tramite il tasto EJECT o il software non funziona, spegnere il lettore. Inserire l'utensile di espulsione di emergenza fornito (o una graffetta aperta) nel foro di espulsione di emergenza anteriore per attivare manualmente l'espulsione.

Come attivare o disattivare la cache di scrittura?

La cache di scrittura si imposta tramite il selettore di funzione C sul pannello posteriore. Posizione '0' disattiva la cache, posizione '1' la attiva. Attenzione: non spegnere mai il lettore prima che i dati in cache siano scritti sul disco.

Qual è la capacità massima di archiviazione del RMO-S561?

Il lettore può scrivere fino a 9,1 GB di dati su un disco magneto-ottico a doppia faccia da 5,25 pollici (formato 4.096 byte/settore). Sono supportati anche dischi da 5,2 GB, 2,6 GB e inferiori.

È possibile utilizzare questo lettore in posizione verticale?

No, il lettore è progettato solo per installazione orizzontale (tolleranza ±5°). Un'inclinazione eccessiva potrebbe danneggiare il meccanismo.

Come pulire il lettore e i dischi?

Per l'involucro, utilizzare un panno morbido e asciutto. Per i dischi, utilizzare il kit di pulizia Sony MOA-D51. Non utilizzare mai solventi come alcol o benzina. Pulire i dischi almeno ogni tre mesi.

Qual è la funzione del cursore DATA PROTECT sulle cartucce?

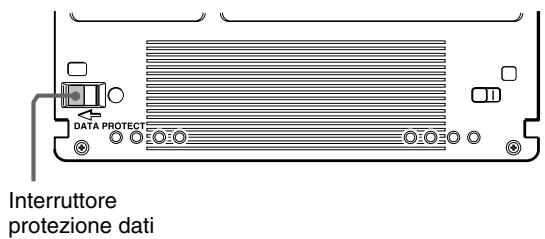

Il cursore DATA PROTECT (levetta rossa) impedisce la scrittura o la cancellazione accidentale dei dati. Spostarlo a sinistra per proteggere il disco. Riportarlo nella posizione originale per consentire la scrittura.

Cosa fare se il LED BUSY lampeggia e il lettore si ferma?

Indica un surriscaldamento. Migliorare la ventilazione intorno al lettore. Se il problema persiste, scollegare il lettore e contattare il rivenditore. Non ostruire le aperture di ventilazione.

MANUALE UTENTE RMO-S561 SONY

Istruzioni per l'uso

使用说明书

使用說明書

音用

Safety Regulations

Owner's Record

Uso di esta guida 70

Capitolo 1 Introduzione

Descrizione generale 71

Caratteristica 71

Dischi MO compatibili 72

Configurazione delsystema 73

Posizione e funzione delle varie parti ... 74

Capitolo 2 Per cominciare

Liasta componenti ed accessori 75

Collegamento del drive MO 76

Impostazione del numero SCSI 76

Impostazione delle funzioni dell'unità disco 77

Capitolo 3 Uso del drive

Inserimento di una cartuccia 78

Espulsione di una cartuccia 79

Capitolo 4 Precazioni

II drive 80

Normedisicurezza 80

Prevenzione danni 80

Altri punti da tenere presente. 81

Le cartucce 81

Protezione dei dati 82

Pulizia 82

Pulizia di un disco 82

Appendice

Dati tecnici 83

Drive MO. 83

Opzionali 84

Uso di esta guida

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre quello apparecchio alla pioggia o all'umidità. Onde evitare scosse elettriche, non aprire l'apparecchio. Rivolgersi escludivamente a personale qualificato.

Questa guida riguarda l'uso e la manutenzione del drive magneto-ottico RMO-S561, d'ora in poi chiamato semplicitamente "il drive MO". Nontentare l'uso del drive senza prima aver fatto e ben capito quello manuale. Conservarlo poi per poterlo usare ancorta in caso di necessità.

Il manuale è diviso nelle seguenti parti.

Capitolo 1 Introduzione

Questo capitolo contiene una descrizione generale del drive RMO-S561 e delle sue funzioni, della configurazione necessaria del sistema e della collocazione e della funzione delle sue parti.

Capitolo 2 Per cominciare

Questo capitolo,invece spiega come collegare il drive al computer e ad altri dispositivi SCSI. Spiegaanche predisporre le funzioni del drive ed il suo numero SCSI.Consultarlo prima di installare il drive.

Capitolo 3 Uso del drive

Questo capitolo spiega come accendere il drive e come inserire o togliere le cartucce. Consultarlo subito prima di usare l'unità per la primaolta.

Capitolo 4 Precauzioni

Questo capitolo contiene precauzioni riguardanti l'uso del drive e delle cartucce magneto ottiche. Spiega inoltre come pulire i dischi. prima di usare l'unità, non mancare di leggerlo sino in fondo.

Appendice

L'appendice contiene i dati tecnici del drive.

Nota

• Il fabbricante non si assume alcuna responsabilità per perdite dovute all'anormale funzionamento o all'uso di quello apparecchio.
• Il fabbricante non garantisce l'integrità dei dati memorizzati in quello disposativo. Per salvaguardare la sicurezza di dati importanti, si consiglia la produzione frequente di copie di scorta.
• La riproduzioneanche parziale di questo manuale è proibita.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea e in altri paesi europei conistema di raccolta differenziata)

Questo symbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve,invece essere consecnato ad un punto di raccolta appropriato per il riciclo di

apparecchi elettrici ed elettronici. Assicurandovi che quello prodotto sia smaltito correttamente, voi contribuirete a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuita a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di quello prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Descrizione generale

Caratteristiche

Il drive magneto-ottico RMO-S561 possiede le seguenti caratteristiche:

• La Tecnologia magneto-ottica permette la scrittura elettura ripetute sullo stesso disco.
• Il drive rileva automaticamente il tipo di cartuccia usato, permettendo l'uso indifferenziato di cartucce da 650 Mbyte (549 Mbyte), 1,3 Gbyte (1,2 Gbyte), 2,6 Gbyte (2,3 Gbyte), 5,2 Gbyte (4,8 Gbyte, 4.1 Gbyte), e 9,1 Gbyte (8.6 Gbyte).
• Sui due lati di un disco MO da 5,25 pollici si possono memorizzare 9,1 Gbyte (4096 byte/settore), 8,6 Gbyte (2048 byte/settore), 9,1 Gbyte (1024 byte/settore), o 9,1 Gbyte (512 byte/settore). Ciò equivale alla capacité di circa 6100–6500 floppy disk da 3,5 pollici (2HD).

• Con quest'unità si può usare qualsiasi disco conforme agli standard internazionali CCS (continuous/composite servo in inglese) o CCW (continuous composite write once).

• Questo è un drive SCSI-2 (Small Computer System Interface-2).

• Il motore ad alta velocità da 3000 min ^-1 (gpm) permette il trasferimento di dati a velocità comprese fra gli 3,07 ed i 6,14 Mbyte/s (4096 byte/settore), gli 2,87 ed i 5,84 Mbyte/s (2048 byte/settore), gli 3,07 ed i 6,14 Mbyte/s (1024 byte/settore), o fra 3,07 e gli 6,14 Mbyte/s (512 byte/settore).
• Con dischi da meno di 5.2 Gbyte (4.8 Gbyte, 4.1 Gbyte), l'alberino del motore gira a 3300 min ^-1 (gpm).
• Con dischi da meno di 2.6 Gbyte (2.3 Gbyte), l'alberino del motore gira a 3600min^-1 (gpm).
• La testina ottica leggera e di basso profilo permette tempi medi di posizionamento da 25 ms.
• L'unità impiega un codice di correzione errori molto affidabile (ECC) che mantiene gli errorsi ad un livello di 10^-12 sull'intero disco.
• Attraverso l'uso di un buffer da ben 8 MB ed un algoritmo di controllo della memoria cache ottimizzato si produce un ottimo ambiente di lavoro per il drive. la memoria cache di scrittura può venire attivata e disattivata a piacere. Per dettagli, consultare la sezione "Impostazione delle funzioni del drive" a pagina 77.

Dischi MO compatibili

L'RMO-S561 può usare i seguenti dischi MO Sony da 5,25 pollici.

Standard	Formato settori	Tipo*	Capacità	Equivalente Sony
ISO/IEC 15286	2048 byte/settore	R/W	Circa 5.2 Gbyte	EDM-5200B
ISO/IEC 15286	1024 byte/settore	R/W	Circa 4.8 Gbyte	EDM-4800B
ISO/IEC 15286	512 byte/settore	R/W	Circa 4.1 Gbyte	EDM-4100B
ISO/IEC 14517	1024 byte/settore	R/W	Circa 2.6 Gbyte	EDM-2600B
ISO/IEC 14517	512 byte/settore	R/W	Circa 2.3 Gbyte	EDM-2300B
ISO/IEC 13549	1024 byte/settore	R	Circa 1.3 Gbyte	EDM-1300B
ISO/IEC 13549	512 byte/settore	R	Circa 1.2 Gbyte	EDM-1200B
ISO/IEC 10089	1024 byte/settore	R	Circa 650 Mbyte	EDM-650B
ISO/IEC 10089	512 byte/settore	R	Circa 600 Mbyte	EDM-600B
ISO/IEC 15286	2048 byte/settore	WO	Circa 5.2Gbyte	CWO-5200B
ISO/IEC 15286	1024 byte/settore	WO	Circa 4.8Gbyte	CWO-4800B
ISO/IEC 15286	512 byte/settore	WO	Circa 4.1 Gbyte	CWO-4100B
ISO/IEC 14517	1024 byte/settore	WO	Circa 2.6Gbyte	CWO-2600B
ISO/IEC 14517	512 byte/settore	WO	Circa 2.3 Gbyte	CWO-2300B
ISO/IEC 13549	1024 byte/settore	R	Circa 1.3 Gbyte	CWO-1300B
ISO/IEC 13549	512 byte/settore	R	Circa 1.2 Gbyte	CWO-1200B
ISO/IEC 11560	1024 byte/settore	R	Circa 650 Mbyte	CWO-650B
ISO/IEC 11560	512 byte/settore	R	Circa 600 Mbyte	CWO-600B
ISO/IEC 22092	4096 byte/settore	R/W	Circa 9.1 Gbyte	EDM-9100B
ISO/IEC 22092	2048 byte/settore	R/W	Circa 8.6 Gbyte	EDM-8600B
ISO/IEC 22092	1024 byte/settore	R/W	Circa 9.1 Gbyte	EM1-9100B
ISO/IEC 22092	512 byte/settore	R/W	Circa 9.1 Gbyte	EM5-9100B
ISO/IEC 22092	4096 byte/settore	WO	Circa 9.1 Gbyte	CWO-9100B
ISO/IEC 22092	2048 byte/settore	WO	Circa 8.6 Gbyte	CWO-8600B

• R/W: Riscrivabile; R/W: Riscrivabile (MO); W/O: Scrivabile solo una volta; R: sololettura

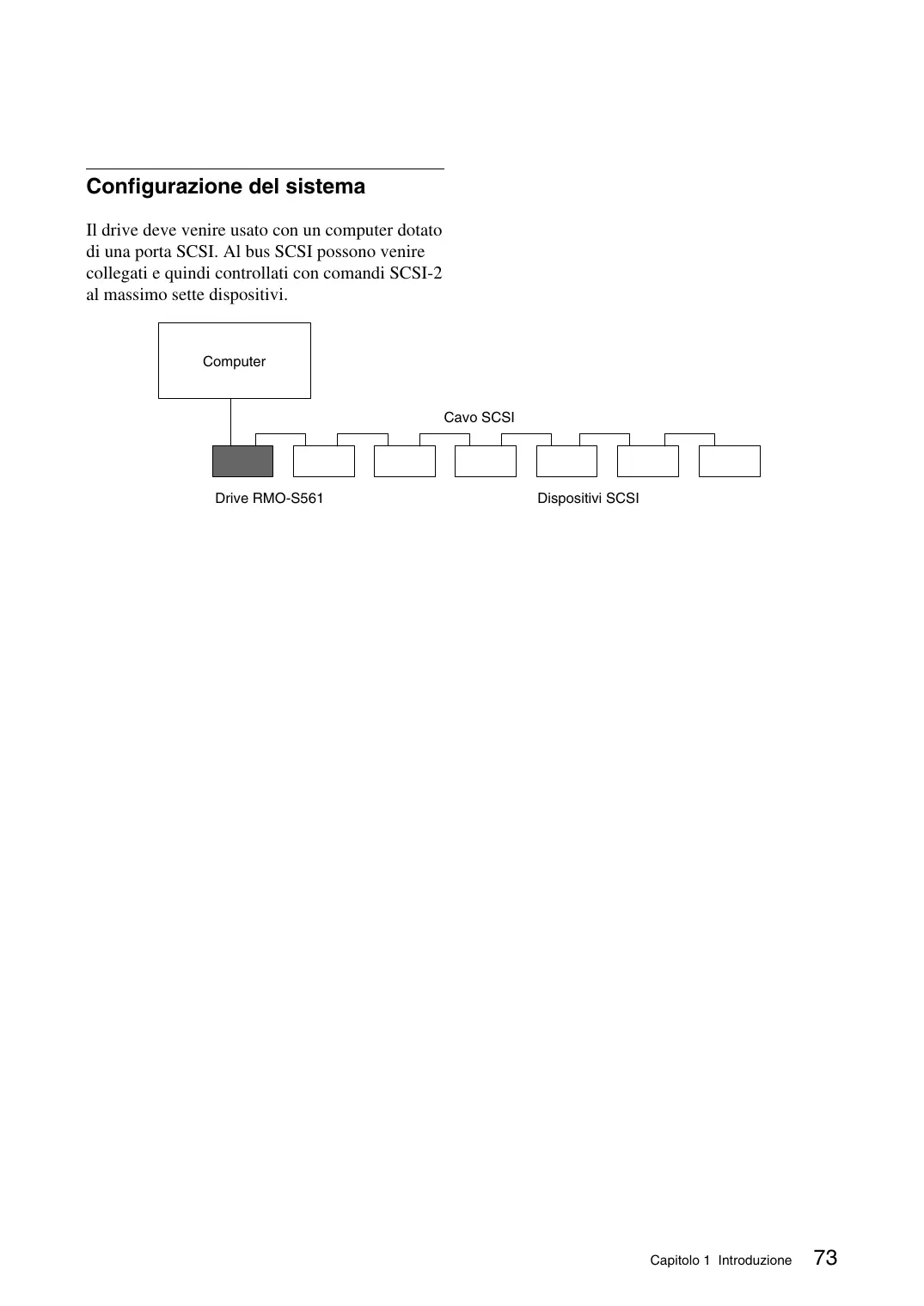

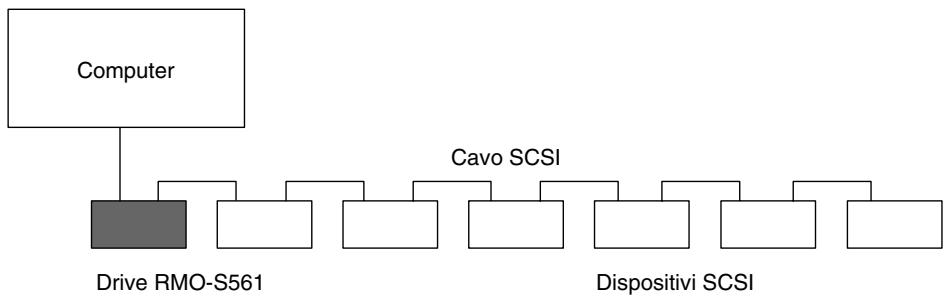

Configurazione del sistema

Il drive delve venire usato con un computer dotato di una porta SCSI. Al bus SCSI possono venire collegati e quando controllati con comandi SCSI-2 al massimo sette dispositivi.

Posizione e funzione delle varie parti

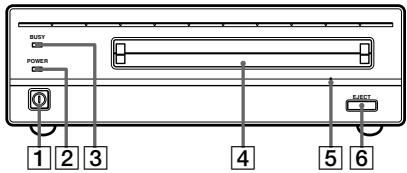

Pannello anterio

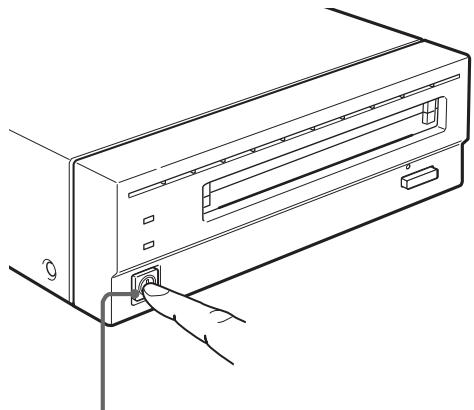

Tastodiaccensione

Premere quello tasto per accendere e spegnere il drive MO. A tasto premuto il drive MO è acceso e a tasto sollevato quello è spento.

2 Indicatore di alimentazione

Se l'unità è accesa, si illumina di luce verde.

3 Indicatore di macchina al lavoro

Insetito il disco, quando il drive è pronto per lagettura/scrittura, l'indicatore di macchina al lavoro diventa verde. La spia arancione si illumina quando il drive MO sta leggendo o scrivendo dati. Questa spia lampeggia ad intervalli da 2 secondi se l'unità surriscalda, a prescindere dal fatto che un disco sia in uso o meno.

Fessura caricamento cartuccia disco

Inserire la cartuccia del disco in questa fessura. Per maggiori dettagli, consultare in proposito la sezione del manuale "Inserimento di una cartuccia" a pagina 78.

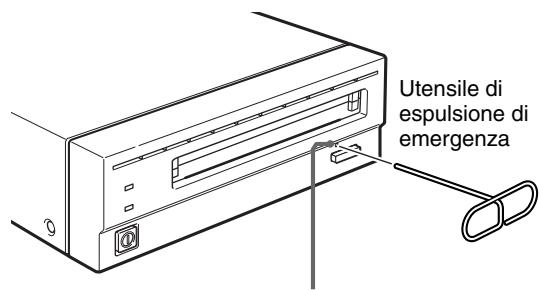

5 Foro di espulsione di emergenza

Se non si riesce ad espellere una cartuccia premendo il tasto di espulsione 6, specnere il drive ed inserire l'utensile di espulsione di emergenza in dotazione o semplicamente un fermaglio per carta per fare scattare il disposativo di espulsione di emergenza. Consultare la sezione "Se il disco non esce" a pagina 79 di quello manuale.

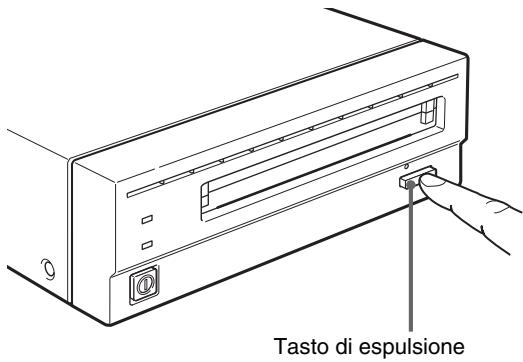

6 Tasto di espulsione

Per espellere la cartuccia, premere quello tasto. il tasto di espulsione viene disattivato quando il commando di attivazione o la regolazione effettuata col software proibisce l'espulsione. Se la memoria cache di scrittura è attivata, ci possono volere sino a 45 secondi per l'espulsione del disco, dato che i dati che questa devono primaVenire scritti su diesso.

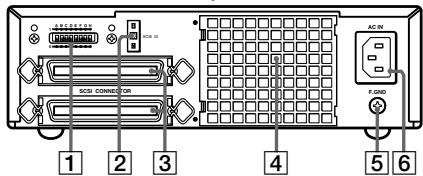

Pannello posteriore

1 Interruttori di funzione DIP

Regolare la posizione di questi interrotturi a seconda del computer posseduto e del software che si desidera usare. Consultare in proposito la sezione "Impostazione delle funzioni del drive" a pagina 77 di quello manuale.

2 Selettori numero SCSI

Usare quosti tasti per scegliere un numero SCSI per il drive MO. Premere il tasto - per abbassarlo e quello + per aumentol. Consultare in proposo la sezione "Impostazione del numero SCSI" a pagina 76 di questo manuale.

3 Connettori SCSI

Collegare a quosti connettori i cavi SCSI (in vendita separamente) fra il computer e gli altri componenti della vostra catena SCSI.

Nota

Se il drive MO è l'ultimo elemento della catena SCSI, portare l'interruttore di funzione F su "1" sono da attivare il terminatore interno. Se non lo è, portare F1 sulla posizione "0" (disattivando il terminatore).

4 Condotto aria

L'aria che raffredda il disco passa per quello condotto ed è quando necessario non impedirne l'acceso.

5 Terminale F.GND (messa a terra sul telaio)

Collegare i terminali di messa a terra di altri dispositivi alla massa del telaio del drive MO.

6 Connettore di alimentazione

Collegare a但这a presa il cavo di alimentazione in dotazione.

Capitolo 2 Per cominciare

Prima di installare il vostro nuovo drive MOrMO-S561, controllare di possedere tutti icomponenti ed accessori necessari. Collegarequindi il drive MO al computer e ad altre unità

SCSI che possedete. Controllato che i collegamenti siano ben fatti, scegliete un numero SSCI per il drive MO coi selettori apposti e gli interrupttori DIP.

Lista componenti ed accessori

Aperto l'imballaggio, controllare che tutti i componenti elencati di seguito siano presenti. Se ne mancasse qualcuno, entrare in fatto immediamente col proprio negotiante di fiducia.

• Drive MO RMO-S561
  Cavo di alimentazione
• Utensil espulsione disco
• Istruzioni per l'uso (questo manuale)
• Guida all'uso dei dischi (norme di sicurezza)
• Disco MO vuoto

Nota

Se si usa quello prodotto con un computer Macintosh o un computer che faccia uso di Microsoft Windows, consultare il libretto di istruzioni accluso al device driver per tutte le istruzioni necessarie. Per fornando concernenti i device driver, entrare in contatto col loro fabbricante nel modo suggerito sulla confezione dei device driver stessi.

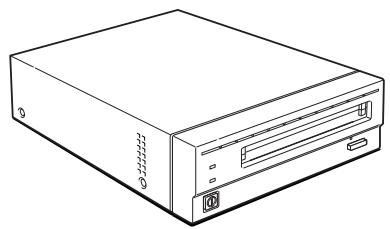

Drive MO RMO-S561

Utensil espulsione disco

Cavo di alimentazione

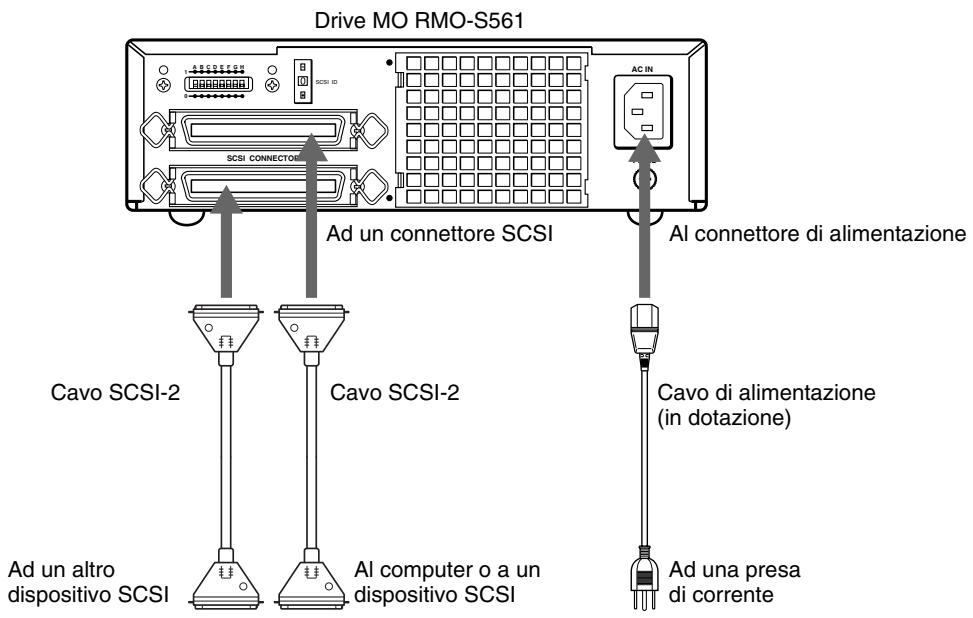

Collegamento del drive MO

Al bus SCSI di un computer potete collegare un massimo di sette periferiche SCSI.

Per il collegamento del drive, usate il segunte cavo SCSI Sony (in vendita separatamente).

Nota

• Prima di collegare il drive MO, spegnere tutte le unità interessate.

• Se il drive MO è l'ultimo elemento della catena, portare sulla posizione "1" l'interruttore DIP F1 casi da attivare il terminatore interno. Se non lo è, portare F1 sulla posizione "0" (disattivando il terminatore).

• La lunghezza totale dei cavi di una catena SCSI non può superare i sei metri.

Impostazione del numero SCSI

Il numero SCSI impostato in fabbrica è lo zero.

Se necessario,essodeve venireambiato con i selettori appositi del pannello posteriore.prima di cui carbiarlo è necessario spegnere il drive MO.

Premendo il tasting + ,il numero aumenta.

Premendo quello -esso diminuisce.

Nota

• Se il numero SCSI è uguae a quello di un'altra unità, il drive MO non funzione.
• Scegliere quindi un numero unico.

Impostazione delle funzioni dell'unità disco

Gli interrupttori DIP da A a H del pannello posteriore permietono di scegliere le funzioni dell'unità in accordo con il tipo di computer e di software usati. Prima di regolarli è sempre necessario spagnere tutte le unità interessate.

Precauzioni riguardanti la memoria cache di scrittura

Quest'unità disco possiede una memoria cache di scrittura. Se esta viene attivata, non spegnere mai l'unità disco alla controllare che tutti i dati inessa siano stati scritti su disco.

Se ciò non venisse fatto, tali dati verrebbero irrimidiabilmente perduti. Prima di spegnere quest'unità, togliere il disco che contiene, perchéosi facendo i dati nella memoria cache vengono scritti su diesso.

Inoltre,anche se 1'unità disco cancella dati alla memoria cache periodicamente memorizzandoli sul disco, tenere presente cheeci posso nore venire perduti se la corrente dovesse venire a mancare improvisamente.

Precauzioni riguardanti il bus Ultra SCSI

L'uso della presa Ultra SCSI richiede un cavo Ultra SCSI usato per collegare la periferica ed il computer che la ospita. La sua lunghezza complessiva deve essere il più bassa possibile ed inferiore ai 3m although when si collegano sino a quattro periferiche SCSI. In tutti gli altri casi, il cavo deve essere lungo meno di 1.5m .

Controllare inoltre che il bus sia sempre ben terminato.

Precauzioni riguardanti i 1024 e 512 byte/settore

Tenere presente che quest'unitàutilizzata settori da 4096 byte. Se si inserisce un disco con settori da 1024 o 512 byte,essa converte internamente le dimensioni dei settori del software in modo da emulare settori da 4096 byte.

Inoltre, i dati più memorizzati su disco possono venire perduti se l'unità viene spenta accidentallymente nelle altre dati vengono scritti sul disco.

Fare attenzione a non toccare l'interruttore di accensione.

Interruttori DIP

Interruttore	Funzione
A	Controllo parità	Controllo parità SCSI attivato	Controllo parità SCSI disattivato
B	Tipò di dispositivo	Unità periferica tipo 00H (dispositivo ad accesso diretto)	Unità periferica tipo 07H (dispositivo di memoria di massa ottico)
C	Controllo scrittura cache	Disattivazione scrittura cache	Attivazione scrittura cache
D	Controllo Ultra SCSI	Ultra SCSI compatibile	Non Ultra SCSI compatibile
E	Verifica forzata	Verifica di tutte le operazioni (con un passaggio di verifica)	La scrittura è sempre normale (senza verifica)
F	Terminatore	Terminazione interna attivata	Terminazione interna disattivata
G	Rotazione automatica disco	Inserito un disco,esso non inizia a ruotare.	Inserito un disco,esso inizia a ruotare.
H	Espulsione manuale	La cartuccia non può venire espulsa premendo il tasto EJECT.	La cartuccia può venire espulsa premendo il tasto EJECT.

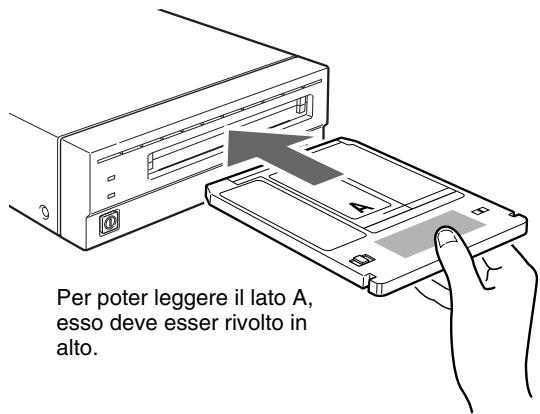

Inserimento di una cartuccia

Questo drive cui usare cartucce dei seguenti tipi:

EDM-9100B (4096 byte/settore, 9,1 Gbyte)
EDM-8600B (2048 byte/settore, 8,6 Gbyte)
EM1-9100B (1024 byte/settore, 9,1 Gbyte)
EM5-9100B (512 byte/settore, 9,1 Gbyte)
EDM-5200B (2048 byte/settore, 5,2 Gbyte)
EDM-4800B (1024 byte/settore, 4,8 Gbyte)
EDM-4100B (512 byte/settore, 4,1 Gbyte)
EDM-2600B (1024 byte/settore, 2,6 Gbyte)
EDM-2300B (512 byte/settore, 2,3 Gbyte)
CWO-9100B (4096 byte/settore, 9,1 Gbyte)
CWO-8600B (2048 byte/settore, 8,6 Gbyte)
CWO-5200B (2048 byte/settore, 5,2 Gbyte)
CWO-4800B (1024 byte/settore, 4,8 Gbyte)
CWO-4100B (512 byte/settore, 4,1 Gbyte)
CWO-2600B (1024 byte/settore, 2,6 Gbyte)
CWO-2300B (512 byte/settore, 2,3 Gbyte)

1 Premere il tasto di accensione sul lato sinistro del pannello anteriore. Il drive MO si accende e l'indicatore di accensione si illumina.

Premere il tasto di accensione.

2 Avviare il computer. Per quanto riguarda quest'operazione, consultare il manuale del computer.

3 Inserire una cartuccia col lato da leggere rivolto in alto.

4 La scrittura olettura di dati sul disco MO viene fattacomandi software dal computer. Mentre una di queste due operazioni è in corso, l'indicatore di macchina al lavoro è acceso.

Se il drive MO smettese di funzionare

Se la temperatura nel drive MO supera un certo livello, l'indicatore di macchina al lavoro inizia a lampeggiare ad intervalli di 2 secondi che il disco venga fatto o meno ed il drive si ferma. Se ciò accade, migliorare la ventilazione del luogo di installmente. Se il drive MO continua a non funzionare, scollegare il cavo di alimentazione ed entrare in contatto con il proprio negotiante di fiducia.

Espulsione di una cartuccia

La cartuccia può venire espulsa sua incontravso comandi software che premendo il tasting apposto del pannello anteriore.

Nota

Non tentare di estrarre il disco nelle l'indicatore di macchina al lavoro è accesso di luce arancione (salvo nel caso in cui lampeggia circa ad intervalli di 2 secondi per surriscaldamento). Espellendolo nelle letto o scritto più causare errorsi di scrittura o perdite di dati.

Inoltre, se la memoria cache di scrittura è attenuata, l'espulsione potrebbe richiedere sino a 45 secondi, dato che i dati cheessa contiene devono venire scritti su disco.

Se il disco non esce

Nelle seguenti circostanze, il disco potrebbe non uscire ancche后期i.

• La funzione di espulsione è stata disattivata con gli interruptorini DIP.
• Il computer non funziona bene.
• Il drive MO è stato spento (la corrente elettrica è venduta a mancare o altri).
• Il drive MO stesso è guasto.

Se il disco non può venire espulso,fare quanto segue.

1 Se fosse acceso, specnere il drive MO.
2 Inserire l'utensile di espulsione di emergenza in dotazione o semplicamente un fermaglio per carta per fare scattare il disposativo di espulsione di emergenza.

Inserire l'utensile nel foro di espulsione di emergenza.

Il disco dovrebbe uscire.

Attenzione

L'utensile di espulsione d'emergenza è appuntito e delve quando venire maneggiato con precauzione.

Capitolo 4 Precauzioni

ll drive

Norme di sicurezza

Alimentazione

• Usare solo corrente alternata di tensione compresa fra i 100 ed i 240 V.
• Non dividere una stessa presa fra quest'unità ed un altro appearechio che consumi molta energia, ad esempio copiatrici.

Cavo di alimentazione

Non far cadere oggetti pesanti sul cavo e proteggerlo da altri danni.
- Per scollegare il cavo da una presa di corrente alternata, tirarne la spina e non direttamente il cavo. Questo per evitare danni interni al cavo stesso.
- Se si ritiene di non dover usare l'unità per quale tempo, scollegare il cavo di collegamento dell'unità alla presa di corrente.

■ Uso dell'utensile di espulsione d'emergenza

L'utensile di espulsione d'emergenza è appuntito e delve quando venire maneggiato con precauzione. Usare l'utensile solo per la sua funzione originaria.

Prevenzione danni

Proteggere il drive MO da urti e vibrazioni

Facendolo cadere o esponendolo ad urti violenti,\ eso può venire danneggiato.

Posizione di installmente

Il drive MO è disegnato per funzionare in posizione orizzontale. Non installarlo su superfici non perfettamente orizzontali.

■ Condizioni ambientali richieste

L'ambiente di lavoro ha una grande importanza per il funzionamento dell'unità.
Evitare le seguenti condizioni.

• Grande umidità
• Alte temperature
• Luce solare diretta
  Polvere
  Vibrazioni
  Forti variazioni di temperatura

Ventilazione

E' necessario prendere agli precauzione per evitare il surriscaldamento dell'unità. La sua ventilazione non deve venire impedita. Se la temperatura interna sale troppo, l'unità può smettere di funzionare del tutto.

Condensa

Evitare di sottoporre il drive MO a granità variazioni di temperatura. Se ad esempioesso viene portato improvvisamente da una stanza fredda ad una calda, al suo interno si condensa vapore acqueo. Se il cambiamento di ambiente fosse inevitabile, attendere un'ora o due prima di usare il drive MO. Inserendo una cartuccia inesso in presenza di condensa si può danneggiare sua il drive MO che la cartuccia. Se si sospetta la presenza di condensa nel drive MO, togliere subito la cartuccia. Se l'unità non contiene un disco, la condensa evapora rapidamente.

Spostamento del drive MO

Se il drive MO non è in uso, toglierte sempre il disco dal drive MO stesso. Non trasportare mai il drive MO a cartuccia inserta. Il disco, quando è caricato, gira ad alta velocità e spostandolo lo si potrebbe danneggiare gravamente. Prima di muovere il drive MO, estrarre sempre la cartuccia.

In caso di problemi

Spagnere subito il drive MO e scollegarne la spina di alimentazione, quando entrare in contatto col negotio di acquisto.

Le cartucce

• Non far cadere le cartucce e non esporle a vibrazioni o urti violenti.
• Non smontare la cartuccia. E' un componente di precisione ed è stata tarata con estrema cura prima della spedizione.
  Non aprire a mano la finestrella della cartuccia e non toccare il disco al suo interno. Essa è disegnata per aprirsi automaticamente al momento dell'insertimento del disco nel drive.
• Non usare la cartuccia in ambienti di elevata umidità o dalla temperatura molto variabile. La condensa può renderere impossibile il funzionamento corretto del drive.
• Evitare di caricare ed espellere le cartucce inutilmente.
• Dopo averla usata, togliere sempre la cartuccia dal drive.

Altri punti da tenere presente

Disturbi elettrici

Il segnale ad alla frequenza generato dal drive MO cui cause interferenze o scariche statiche in appearecchi come radio, televitori e sintonizzatori audio. Se ciò dovesse accadere, allontanare il drive dall'apparecchio.

Manutenzione

Pulire l'esterno del drive MO con un panno soffice ed asciutto o leggermente inumidito con una soluzione detergente neutra. Non usare solventi di alcun tipo, ad esempio alcool o benzina, dato che danneggiano le finiture del drive.

Conservazione delle cartucce

• Rimettere sempre le cartucce nella loro custodia.
• Non esporre le cartucce a luce solare diretta o calore eccessivo, lasciandole ad esempio in un'automobile d'estate. Non conservarle in condizioni come le seguenti.

-In presenza di polvere e sporco.
- In presenza di luce solare diretta
- Vicino a sorgenti di calore
-In presenza di umidità

Protezione dei dati

Le cartucce magneto-ottiche possiedono un dispositivo di inibizione della scrittura (interrottore rosso) che rende impossibile la modifica del contento della cartuccia stessa. Per attivare la funzione di protezione dei dati, spostare l'interruttore nella direzione individata alla freccia. I dati possono quando venire letti normalmente, ma non modificati. Riportare l'interruttore nella sua posizione originale per disattivare la funzione di protezione dei dati.

Pulizia

Pulizia di un disco

A lungo andare, sulle cartucce MO si può accumulare della polvere. Per evitare i seguenti errorsi di scrittura elettura dei dati, pulire i dischi con un pulitore apposto opzionale. Per mantenere al massimo le prestazioni del disco MO e allungarne la durata, pulirlo una volta agli tre mesi.

Prendere l'abitudine di attivare la funzione nel caso di tutti i dischi sui quali non si prevede di dover scrivere dati nel prossimo futuro.

■ Accessori di pulizia dei dischi MO

Usare i corredi di pulizia dischi Sony seguenti:

• MOA-D51 Corredo di pulizia dischi

Non usare pulitori di altri tipo, dato cheeci possono causare danni al disco e quando errori dilettura o scrittura dati. Per le istruzioni necessarie, consultare il manuale in dotazione aciasiuno degli accessori menzionati.

Attenzione:

Il drive è protetto alla polvere. La pulizia della testina ottica non è quindi necessaria. Usando una cartuccia del tipo per la pulizia delle testine si possono causare danni.

Dati tecnici

Drive MO

Prestazioni

Capacità

Per disco

9,1 Gbyte (ZCAV, 4096 byte/settore)

8,6 Gbyte (ZCAV, 2048 byte/settore)

9,1 Gbyte (ZCAV, 1024 byte/settore)

9,1 Gbyte (ZCAV, 512 byte/settore)

5,2 Gbyte (ZCAV, 2048 byte/settore)

4,8 Gbyte (ZCAV, 1024 byte/settore)

4,1 Gbyte (ZCAV, 512 byte/settore)

2,6 Gbyte (ZCAV, 1024 byte/settore)

2,3 Gbyte (ZCAV, 512 byte/settore)

Velocità di rotazione

3000min^-1 (3000 gpm)

3300min^-1 (3300 gpm)

3600min^-1 (3600 gpm)

Tempo medio di accesso

25ms (tipico)

Velocitàtrasferimentodati

Continua

3,07-6,14 Mbyte/s

(4096 byte/settore)

2,87 - 5,84 Mbyte/sec.

(2048 byte/settore)

3,07 - 6,14 Mbyte/sec.

(1024 byte/settore)

3,07 - 6,14 Mbyte/sec.

(512 byte/settore)

Velocità trasferimento momentanea

20 Mbyte/s (usando Ultra SCSI)

Installazione Orizzontale (± 5^)

Temperatura

Di lavoro

Da 5^ Ca 40^ C

gradiente 10^ / h)

Di riposo

Da -30°C C a 60°C

Umidità relativa

Di lavoro

Dal 10% all'85%

(senza condensa)

Di riposo

Dal 10% al 90%

Raggio laser

Tip A semiconduftor AlGaInP

Lunghezza d'onda

661nm± 6nm

Uscita massima

40 mW CW

60 mW Pulse

Alimentazione ed altri dati

Alimentazione Da 100 a 240V di c.a. ± 10%

50/60Hz±5%

Consumo 0,60-0,35Amax.

Dimensioni esterne

(escluse protrusioni eDOTTO aria)

211× 70× 293mm

(L× A× P)

Peso 4,9 kg

Accessori Cavo di alimentazione (1)

Utensile espulsione disco(1)

Istruzioni per l'uso (1)

Disco magneto ottico (1)

Utility di formattazione (1)

Design e dati tecnici soggetti a modifiche alla preavviso.

Opzionali

Dischi MO

EDM-9100B (4096 byte/settore, 9,1 Gbyte)

EDM-8600B (2048 byte/settore, 8,6 Gbyte)

EM1-9100B (1024 byte/settore, 9,1 Gbyte)

EM5-9100B (512 byte/settore, 9,1 Gbyte)

EDM-5200B (2048 byte/settore, 5,2 Gbyte)

EDM-4800B (1024 byte/settore, 4,8 Gbyte)

EDM-4100B (512 byte/settore, 4,1 Gbyte)

EDM-2600B (1024 byte/settore, 2,6 Gbyte)

EDM-2300B (512 byte/settore, 2,3 Gbyte)

Dischi CCW

CWO-9100B (4096 byte/settore, 9,1 Gbyte)

CWO-8600B (2048 byte/settore, 8,6 Gbyte)

CWO-5200B (2048 byte/settore, 5,2 Gbyte)

CWO-4800B (1024 byte/settore, 4,8 Gbyte)

CWO-4100B (512 byte/settore, 4,1 Gbyte)

CWO-2600B (1024 byte/settore, 2,6 Gbyte)

CWO-2300B (512 byte/settore, 2,3 Gbyte)

Corredo pulizia disco

MOA-D51

安全规定

警告
