MODE D'EMPLOI TCMD 50 EINHELL

D Originalbetriebsanleitung Digitales Ortungsgerät
F Instructions d'origine Détecteur numérique
Istruzioni per l'uso originali Rilevatore digitale
NL Originele handleiding Digitalaal plaatsbepalingsapparaat
E Manual de instrucciones original Detector digital
P Manual de instruções original Detector digital

1. Consignes de sécurité
2. Description de l'appareil et volume de livreaison
3. Utilisation conforme à l'aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pieces de rechange
8. Mise au rebut et recyclage
9. Stockage

F

Danger! - Lisez ce mode d'emploi pour diminuier le risque de blessures

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'évitier des blessures et dommages. Veuillez donc tire attentionnement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appointeil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Danger!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Consignes de sécurité relatives aux batteries Utilisation des piles.

• Introduire des piles alors que le laser est activé peut entraîner des accidents.
• Les piles peuvent couler en cas d'utilisation non conforme. Évitez tout contact avec le liquide des piles. Si vous entrez en contact avec le liquide des piles, nettoyez la partie du corps concernée à l'eau courante. Si du liquide provenant des piles entre en contact avec les yeux, consultez immédiatement un medecin.
  Le liquide des piles peut entraîner des irritations de la peau et des brûlures.
• N'exposez jamais les piles à une chaleur excessive (rayons du soleil, feu ou autre).
• Ne rechargez jamais des piles non appropriées. Risque d'explosion!
• Maintenez les piles hors de portée des enfants, ne les court-circuitez pas et ne les démonze pas.
• En cas d'ingestion d'une pile, consultez immédiatement un médecin.
• En cas de besoin, nettoyez les contacts de la pile et ceux de l'appareil avant d'insérer la pile.

• Insérez les piles en respectant la polarité.

• Retirez immédiatement les piles usagées de l'appareil. Risque important de fuites.

• Remplacez toujours toutes les piles à la fois.
  Utilisez toujours des piles du même type, n'utilisez jamais de types différents, ni meme de piles neuves melangées à des piles d'occasion.
  Assurez-vous de bien eteindre l'appareil apreres tout uneutilisation.
  Si you n'utilise pas I'appareil pendant une durée prolongee, retirez les piles de I'appareil.

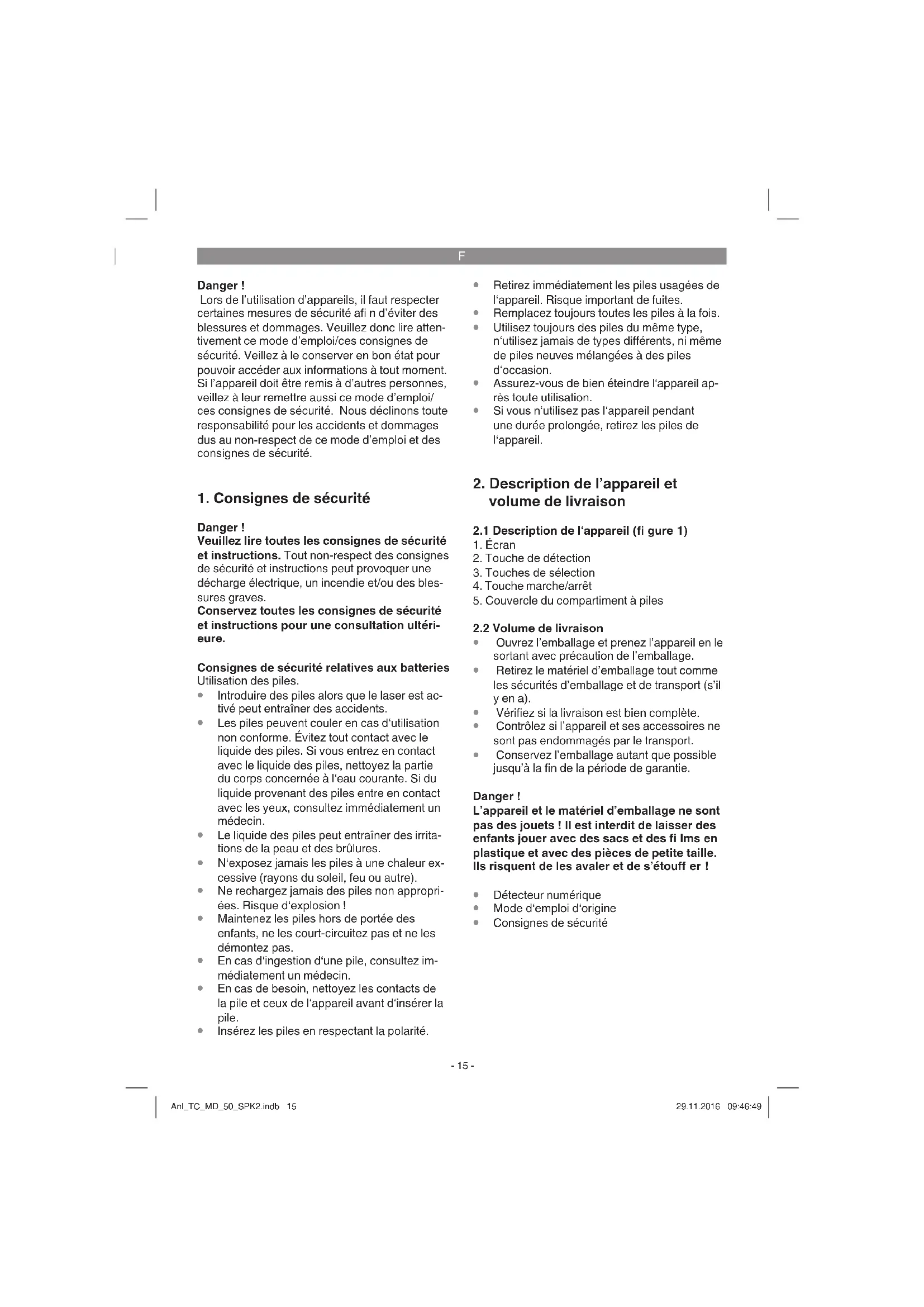

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1)

1. Ecran
2. Touche de détention
3. Touches de seLECTION
4. Touche marche/arrêt
5. Couvercle du compartment à piles

2.2 Volume de livraison

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdir de laisser des enfants jourc avec des sacs et des fi Ims en plastique et avec des pieces de petite talle. Is risquent de les avaler et de s'etouff er!

• Détector numérique
  Mode d'emploi d'origine
• Consignes de sécurité

F

3. Utilisation conforme à l'aff ectation

L'appareil de détction numérique sert à détecter les métaux, le bois et les cables conducteurs de tension dans les murs, les sols ou les plafonds.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur Decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement,isanamentelement ou dans des sociétés industriielles, tout comme pour toute activite equivalente.

4. Données techniques

Alimentation electrique :pile 1 x 9 V ; type 6LR61 / 6F22
Profondeur de detection bois, metal : 19 mm max.
Profondeur de detection
méaux ferreux : .50 mm max.
Profondeur de detection cuivre : .38 mm max.
Profondeur de detection cables conducteurs de tension : .50 mm max.

5. Avant la mise en service

Insertion des piles (fi gure 1)

• Eteignez l'appareil à l'aide de la touche marché/arrêt (4).
  Ouvrez le compartmente piles (5).
  Raccordez la pile (a) au connecteur en veillant à la bonne polarité.
• Insérez la pile dans le compartment à piles.
  Refermez le compartment à piles (5) en veilant à ce qu'il s'énclenché bien.

6. Commande

Danger!

• L'outil de mesure ne peut pas garantir une sécurité à 100% . Pour éviter tout danger, il convient de se renseigner avant tout perçage, sciage ou fraisage dans les murs, les pla-fonds ou les sols en utilisant d'autres sources d'information comme les plans de construction, les photos de la phase de construction etc.
• Àprouv avoir détecté un matériel dans le mur, il faut toujours vérifier qu'il ne s'agit pas d'un cable conducteur de tension.
  Le travail dans la zone des cables electriques est uniquement autorisé si l'alimentation electrique est débranchée. Veuillez, en cas de doute, consulter un electricien ou une personne de qualification similaire.
• Les poutres et les barres sont, le plus souvent, placees à des intervalles réguliers derrière les murs ou les plafonds. Les cables électriques ou les conduites d'eau p. ex. ont, eux,des intervalles différents.Déterminez l'intervalle des objets avant de commencer à travailler sur les murs ou les plafonds.
  Des erreurs de mesure peuvent se produit en raison de la structure des surfaces.
  L'objet détecté peut être plus large ou plus mince qu'indiqué sur l'écran. Cela dépend de la profondeur.

6.1 Interrupteur marche/arret

Appuyez sur la touche marche/arrêt (4) pour étéindre/allumer l'appareil.

Au bout de 60 secondes sans saisie, l'appareil s'éteint automatiquement.

6.2 Fonctions

Les touches de selection (3) permettent de selec-tionner 4 fonctions différentes :

STUD :

pour matériaux métalliques et non métalliques (bois, métal, ...)

• Profondeur de détction bois : max. 19 mm
  Profondeur de détction métal : max. 19 mm

METAL:

pour matériaux ferreux et tuyaux de cuivre

• Profondeur de détction métaux ferreux : max. 50 mm
• Profondeur de détention cuivre : max. 24 mm

F

DEEP:

pour tuyaux de cuivre, métal, bois

• Profondeur de détéction cuivre: max. 38 mm
  Profondeur de détction métal: max. 38 mm
• Profondeur de détction bois : max. 19 mm

AC:

pour les cables conducteurs de tension
- Profondeur de détction : max. 50 mm

6.3 Calibrage

L'appareil doit être calibré sur les propriétés de la zone soudisse à la détction avant chaque mesure (mur, sol ou plafond). Le calibrage devrait être répétré toutes les 60 secondes pour réduire les erreurs de mesure.

• Allumez l'appareil (cf. 6.1) etCHOISSEZ la fonction souhaitation (cf. 6.2).
• Maintenez le dos de l'appareil contre la surface.
• Choisissez une zone où il est peu vraisemblable que vous trouviez le matériel que vous recherchez.
• Appuyez sur la touche de détction (2) et maintenez celle-ci enfonnée.
  Ne déplacez pas l'appareil.
  Au bout de trois petits bips, le calibrage est terminé.
• Commencez à présent le processus de recherche.

6.4 Processus de recherche (figure 2 à 4)

Le processus de recherche est le même pour les 4 fonctions.

Remarque!

Il faut « passer » systématiquement deux fois devant l'élement trouvez. Le « passage » doit être effectué dans les deux sens.

Ne pas soulever ou basculer l'appareil pendant le processus de recherche.

• Allumez l'appareil (cf. point 6.1) et besoinse la fonction souhaitee (cf. point 6.2).
  Effectuez le calibrage comme au point 6.3.
• Positionnez l'appareil et déplacez-le lente-ment à l'horizontal le long du mur.
  Lorsque you approche de I'element recherche, 2 barres min. s'affichent sur I'ecran (1) (cf. figure 2a).
• Plus vous approached, plus le nombre de barres est important. (cf. figure 2b)
• Faites une marque à l'endetroit de l'écran (1) où le diagramme des barres est plein.

• Répétez le processus en partant du côté op-posed (cf. figure 3a/3b).

• Faites, la aussi, une marque lorsque le diagramme des barres de l'écran (1) est plein.
  L'elément rechnéché se trouve entre les deux marques.

Remarque!

Il peut être utilis de répéter la recherche de l'élement dans une direction pivotée de 90^ (cf. fi gure 4) pour notamment déterminer la dimension de l'élement.

Des etais metalliques courant parallelement à l'appareil peuvent perturber le capteur.

L'affichage continu d'une seule barre ne signifie pas qu'un élément a été détecté. Ce n'est que lorsque toutes les barres s'affi chent que vous pouvez être sur d'avoir détecté un élément.

Avertissement!

Si, en mode AC, le symbole d'un éclair s'affi che en même temps que le diagramme des barres, cela signifi e que l'élement trouve est un CABLE ÉLECTRIQUE.

Les poutres et cables electriques proches les uns des autres peuvent perturber la détéction des différents éléments et eventuelslement fausser le résultat des recherches.

Si les câbles courent le long d'une position connue et que l'apparèil ne peut pas la trouver en mode AC, utilisez le mode METAL. Cela peut être du fait que les câbles sont recouverts d'un blindage métallique.

7. Nettoyage, maintenance et commande de pieces de rechange

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil regulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant;ils pourraient endommager les pieces en

F

matières plastiques de l'appareil. Veilze à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

7.2 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

7.3 Commande de pieces de rechange et d'accessoires :

Veuillez indiquer ce qui suit pour toute commande de pieces de rechange ;

• Type de l'appareil
• Référence de l'appareil
• Numéro d'identification de l'appareil
• Numéro de la piece de rechange requise

Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Astuce! Pour un bon résultat, nous recommendons les accessoires haut de gamme de kwb! www.kwb.eu [e-mail]

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matérielux divers, comme par ex. des metaux et matières plastiques. Les appareils défectueux ne doivent pas être jetsés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

Mise au rebut des piles

Les piles contiennent des matériaux nocifs pour l'environnement. Ne jetez pas les piles dans les ordures menagères, dans le feu ou dans l'eau. Les piles doivent être collectées, recyclées ou éliminées dans le respect de l'environnement. Envoyez vos piles usées à l'entreprise ISC GmbH, Eschenstraße 6 à D-94405 Landau/Allemagne. Le fabricant y garantit une élimination selon les règles de l'art.

9. Stockage

Entreposez l'appareil et ses accessoires dans un endroit nombre, sec et a I'abri du gel tout comme inaccessible aux enfants. La températe de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2012/19/CE relative aux apparciels électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibility de recyclage en alternative à la demande de renvoi:
Le propriétaire de l'apparéil électrique est obligé, en guise d'alternative à un envoi en退还, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien apparéil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matérières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Bon de garantie

nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement a des consommateurs, c'est a dire a des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activite industrielle ou artisanale, ni dans le cadre de toute autre activite independante. Les conditions de garantie reglemente les prestations de garantie supplémentaires que le fabricant mentionne ci-dessous promet aux acheteurs de ses apparciels en supplément de la prestation de garantie legale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.

Veillez au fait que nos apparèils, conformément au règlement, n' ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparèil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de reseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la déténération d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).

4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet apparéil ou toute autre piece de rechange installée sur l'appareil. Cela est valorable également dans le cas d'une intervention du service après-vente à domicile.

6. Pour faire valorier vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante: www.isc-gmbh.info. Veuillez gardar a disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appleil. Les appleils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appleil est inclut dans la garantie, vous receivez sans-delai un appleil réparé ou un nouvel appleil.

Bien entendu, nous réparons volunteers les définuts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.

Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

#

F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
