Soort product	Digitale detector
Merk	Einhell
Model	TCMD 50
Voeding	1 batterij 9V (type 6LR61/6F22)
Detectiediepte (hout)	max. 19 mm
Detectiediepte (non-ferrometalen)	max. 19 mm
Detectiediepte (ferrometalen)	max. 50 mm
Detectiediepte (koper)	max. 38 mm
Detectiediepte (spanningvoerende kabels)	max. 50 mm
Detectiemodi	STUD, METAL, DEEP, AC
Opslagtemperatuur	5 tot 30 °C
Automatische uitschakeling	Na 60 seconden zonder gebruik
Gewicht (geschat)	Ongeveer 200 g
Afmetingen (L x B x H) (geschat)	Ongeveer 150 x 70 x 30 mm
Materiaal behuizing	Kunststof
Onderhoud	Reinigen met een vochtige doek en milde zeep
Veiligheid	Niet blootstellen aan water, gebruiken volgens de instructies
Garantie	24 maanden
Reserveonderdelen	Beschikbaar via ISC GmbH (www.isc-gmbh.info)
Aanbevolen accessoires	kwb (www.kwb.eu)

Veelgestelde vragen - TCMD 50 EINHELL

Hoe het apparaat kalibreren voor gebruik?

Zet het apparaat aan en kies de gewenste functie. Houd de achterkant van het apparaat tegen het oppervlak in een gebied zonder detecteerbaar object. Druk op de detectietoets en houd deze ingedrukt. Na drie pieptonen is de kalibratie voltooid. Het wordt aanbevolen om de kalibratie elke 60 seconden te herhalen.

Wat zijn de verschillende detectiemodi?

De modi zijn: STUD voor hout en metalen tot 19 mm, METAL voor ferrometalen (50 mm) en koper (24 mm), DEEP voor koper (38 mm), metaal (38 mm) en hout (19 mm), en AC voor spanningvoerende kabels (50 mm).

Waarom detecteert het apparaat niet correct?

Mogelijke oorzaken: onjuiste kalibratie, aanwezigheid van meerdere dichtbijzijnde objecten, bijzondere oppervlaktestructuur, of afgeschermde kabels. Voer altijd twee passages in tegengestelde richting uit en controleer met andere bronnen (plattegronden, enz.).

Hoe de batterij vervangen?

Zet het apparaat uit. Open het deksel van het batterijcompartiment. Koppel de oude batterij los van de connector en plaats een nieuwe 9V-batterij (type 6LR61/6F22) met de juiste polariteit. Sluit het deksel totdat het klikt.

Wat te doen bij detectie van een spanningvoerende kabel?

In de AC-modus, als het bliksemsymbool verschijnt met het balkendiagram, is het gedetecteerde object een elektrische kabel. Boor, zaag of frees niet zonder de stroomtoevoer uit te schakelen en met andere middelen te controleren.

Is het apparaat waterdicht?

Nee, het apparaat is niet waterdicht. Het mag niet worden blootgesteld aan water. Gebruik voor reiniging een vochtige doek en milde zeep, en zorg dat er geen water binnendringt.

Wat is de maximale detectiediepte?

De diepte varieert per materiaal: tot 19 mm voor hout en non-ferrometalen in de STUD-modus, tot 50 mm voor ferrometalen en spanningvoerende kabels, en tot 38 mm voor koper in de DEEP-modus.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, het apparaat schakelt automatisch uit na 60 seconden zonder gebruik om de batterij te sparen. U kunt het weer inschakelen door op de aan/uit-knop te drukken.

Hoe het apparaat reinigen?

Gebruik een schone doek of blaas perslucht op lage druk om stof te verwijderen. Voor een grondigere reiniging, gebruik een vochtige doek met een beetje milde zeep. Gebruik geen agressieve producten en voorkom dat er water binnendringt.

Waar reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij ISC GmbH. Geef bij bestelling het type, referentie en identificatienummer van het apparaat, evenals het onderdeelnummer. Raadpleeg www.isc-gmbh.info voor actuele prijzen.

GEBRUIKSAANWIJZING TCMD 50 EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóór inbedrijfstelling
6. Bediening
7. Reiniging, onderhoud en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Opbergen

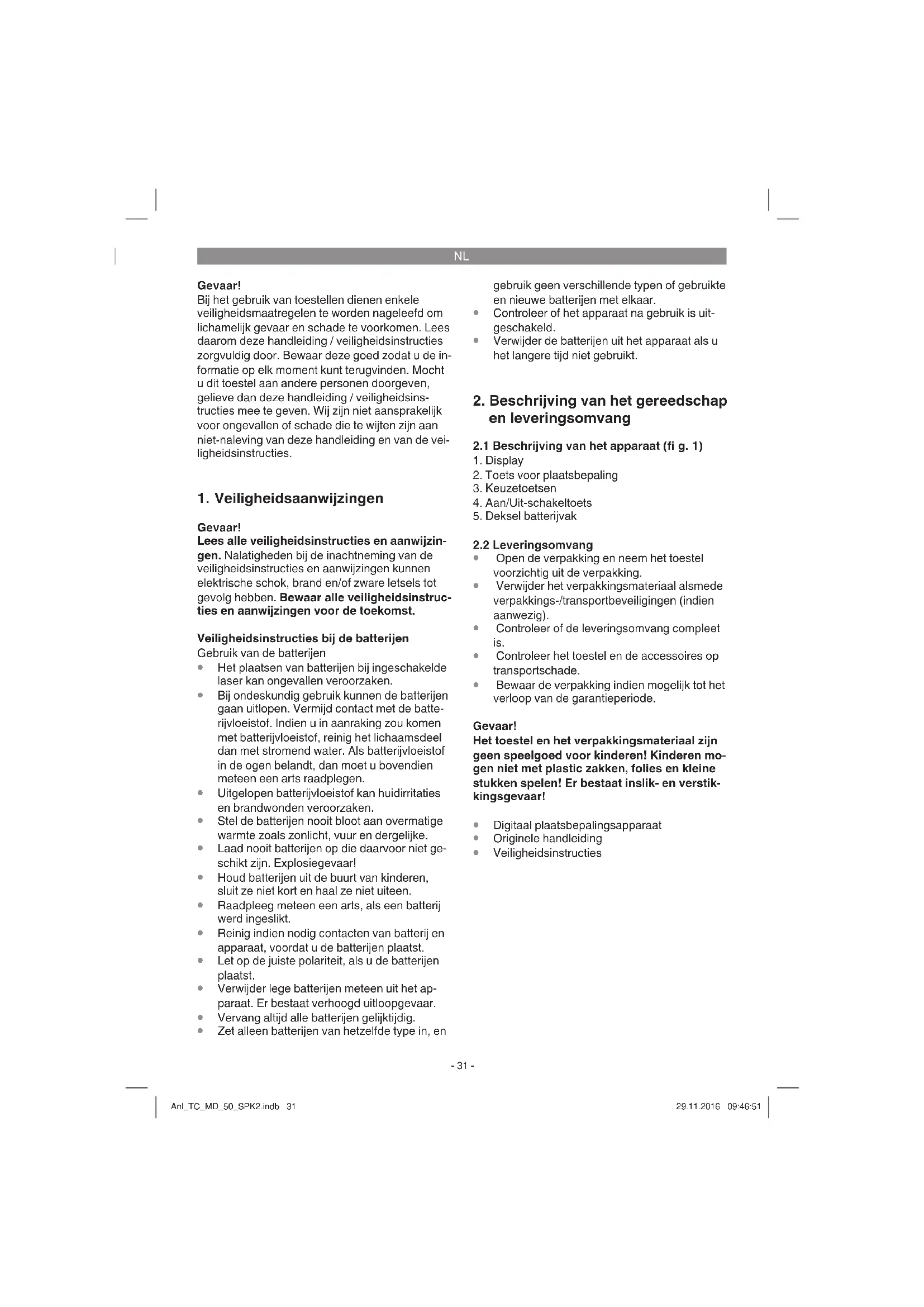

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Gevaar!

Bij het gebruik van toestellen moeten enkele veiligheidsmaatregelen worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Veiligheidsinstructies bij de batterijen

Gebruik van de batterijen

• Het plaatsen van batterijen bij ingeschakelde laser kan ongevallen veroorzaken. Bij ondeskundig gebruik kunnen de batterijen gaan uitlopen. Vermijd contact met de batterijvloeistof. Indien u in aanraking zou komen met batterijvloeistof, reinig het lichaamsdeel dan met stromend water. Als batterijvloeistof in de ogen belandt, dan moet u bovendien meteen een arts raadplegen.
• Uitgelopen batterijvloeistof kan huidirritaties en brandwonden veroorzaken. Stel de batterijen nooit bloot aan overmatige warmte zoals zonlicht, vuur en dergelijke.
• Laad nooit batterijen op die daar niet geschikt voor zijn. Explosiegevaar! Houd batterijen uit de buurt van kinderen, sluit ze niet kort en haal ze niet uiteen.
• Raadpleeg meteen een arts, als een batterij is ingeslikt.
• Reinig indien nodig contacten van batterij en apparaat, voordat u de batterijen plaatst.
• Let op de juiste polariteit, als u de batterijen plaatst.
• Verwijder lege batterijen meteen uit het apparaat. Er bestaat verhoogd uitloopgevaar.
• Vervang altijd alle batterijen gelijktijdig. Zet alleen batterijen van hetzelfde type in, en

gebruik geen verschillende typen of gebruikte en nieuwe batterijen met elkaar.

• Controleer of het apparaat na gebruik is uitgeschakeld.
• Verwijder de batterijen uit het apparaat als u het langere tijd niet gebruikt.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het apparaat (fig. 1)

1. Display
2. Toets voor plaatsbepaling
3. Keuzetoetsen
4. Aan/Uit-schakeltoets
5. Deksel batterijvak

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed. Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Digitaal plaatsbepalingsapparaat Originele handleiding Veiligheidsinstructies

Het digitale plaatsbepalingsapparaat is bedoeld voor het lokaliseren van metaal, hout en spanningvoerende leidingen in muren, vloeren of plafonds.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander, verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Registratiediepte hout, metaal: ...max. 19 mm Registratiediepte ijzerhoudende

metalen: max. 50 mm

• Registratiediepte koper: max. 38 mm

Registratiediepte stroomvoerende

leidingen: max. 50 mm

5. Voor inbedrijfstelling

Batterijen plaatsen (fig. 1)

Schakel het apparaat UIT met de Aan/Uitschakeltoets (4). Open het deksel van het batterijvak (5). Verbind de batterij (a) met de stekker en let daarbij op de juiste polariteit. - Plaats de batterij in het batterijvak. - Sluit het deksel van het batterijvak (5) en let erop dat dit vastklikt.

6. Bediening

Gevaar!

• Het meetinstrument kan geen honderd procent zekerheid garanderen. Om gevaren uit te sluiten is het noodzakelijk om uzelf voor elk boren, zagen of frezen in muren, plafonds of vloeren door andere informatiebronnen zoals bouwplannen, foto's uit de bouwfase enz. hiertegen te beschermen. Nadat een materiaal in de muur werd herkend, moet altijd worden gecontroleerd of het een spanningvoerende leiding betreft.
• Het werken in de buurt van elektrische leidingen is alleen toegestaan als de stroomtoevoer is geïsoleerd. Wend u in geval van twijfel tot een elektricien of tot een voldoende gekwalificeerde persoon. Balken en dragers zitten meestal op regelmatige afstanden achter muren of plafonds. Verschillende afstanden hebben bijv. elektrische leidingen of waterleidingen. Bepaal de afstand van de objecten voordat u begint te werken aan muren of plafonds.
• Afhankelijk van de gesteldheid van het oppervlak kunnen meetfouten optreden.
• Het herkende object kan breder of smaller zijn dan weergegeven op het display. Dit is afhankelijk van de diepte.

6.1 Aan/Uit-schakeltoets

Druk op de Aan/Uit-schakeltoets (4) om het apparaat in- resp. uit te schakelen.

Na 60 seconden zonder invoer schakelt het apparaat zich automatisch UIT.

6.2 Functies

Met de keuzetoetsen (3) kunt u kiezen uit 4 verschillende functies:

STUD:

Voor metalen en niet-metalen materialen (hout, metaal, ...)

• Registratiediepte hout: max. 19 mm
• Registratiediepte metaal: max. 19 mm

METAL:

Voor ijzerhoudende materialen en koperen buizen

• Registratiediepte ijzerhoudende metalen: max. 50 mm
• Registratiediepte koper: max. 24 mm

NL

DIEPTE:

Voor koperen buizen, metaal, hout

• Registratiediepte voor koper: max. 38 mm
• Registratiediepte voor metaal: max. 38 mm
• Registratiediepte voor hout: max. 19 mm

AC:

Voor spanningvoerende leidingen - Registratiediepte: max. 50 mm

6.3 Kalibratie

Het apparaat moet vóór elke meting worden gekalibreerd op het afgezochte gebied (muur, vloer of plafond). De kalibratie moet om de 60 seconden worden herhaald, om het optreden van meetfouten te reduceren.

Schakel het apparaat in (zie 6.1) en selecteer de gewenste functie (zie 6.2). Houd het apparaat altijd met de achterkant tegen het oppervlak. Kies een plaats waar het erder onwaarschijnlijk is dat aan het gezochte materiaal wordt gevonden. Druk op de plaatsbepalingstoets (2) en houd deze ingedrukt. Beweeg het apparaat niet. - Na 3 korte pieptonen is de kalibratie afgesloten. - Begin nu met het zoekproces.

6.4 Zoekproces (fig. 2-4)

Het zoekproces is in alle 4 de functies hetzelfde.

Aanwijzing!

Er moet telkens twee keer met het apparaat over het object heen bewogen worden. Het overheen bewegen moet gebeuren in tegengestelde richtingen.

Het apparaat tijdens het zoekproces niet optillen of kantelen.

Schakel het apparaat in (zie punt 6.1) en selecteer de gewenste functie (zie punt 6.2). Voer de kalibratie uit zoals beschreven in punt 6.3. Zet het apparaat op de muur en beweeg het langzaam en in horizontale richting langs de muur. - Wanneer u het gezochte object nadert, verschijnen min. 2 balken in het display (1) (zie fig. 2a). Hoe dichter u bij komt, des te meer balken er verschijnen (zie fig. 2b). - Teken een markering af op de plaats waar het staafdiagram in het display (1) het meest is gevuld.

Herhaal dit proces van de andere kant (zie fig. 3a / 3b). - Teken opnieuw een markering af wanneer het staafdiagram in het display (1) het meest is gevuld. - Het gezochte object bevindt zich nu tussen de beide markeringen.

Aanwijzing!

Het kan nuttig zijn om het zoeken naar het object te herhalen met een 90° gedraaide zoekrichting (zie fig. 4), om de omvang van het object beter te kunnen bepalen.

Metaalbalken die parallel aan het apparaat lopen, kunnen de sensor van het apparaat storen.

De permanente indicatie van maar één balk betekent niet dat er een object werd herkend. U kunt er alleen zeker van zijn een object te hebben geregistreerd, wanneer het apparaat alle balken weergeeft.

Waarschuwing!

Wanneer in de AC-modus een flitssymbool wordt weergegeven samen met het staafdiagram, dan gaat het bij het gevonden object om een ELEKTRISCHE LEIDING.

Draagbalken en elektrische leidingen die vlak naast elkaar lopen, kunnen de eenduidige herkenning van de afzonderlijke objecten verhinderen en het zoekresultaat mogelijkervwijs vervalsen.

Indien de kabels langs een bekend traject lopen, maar het apparaat deze in de AC-modus niet kan vinden, gebruik dan de METAL-modus. Een reden hiervoor zou kunnen zijn dat de kabels in dit geval door een metalen afdekking worden afgeschermd.

7. Reiniging, onderhoud en bestellen van wisselstukken

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat er geen water in het toestel terechtkomt. Door binnendringen van water in elektrische apparatuur verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

7.3 Bestelling van onderdelen en toebehoren: Gelieve bij de bestelling van onderdelen de volgende gegevens te vermelden:

Type van het apparaat

• Artikelnummer van het apparaat.
• Ident-nummer van het apparaat
• Onderdeelnummer van het benodigde onderdeel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toebehoren van kwb aan! www.kwb.eu [e-mail]

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet in het huisvuil. Om zich van het toestel op de juiste manier te ontdoen, dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent, gelieve u dan bij de gemeente te informeren.

Verwerking van de batterijen

Batterijen bevatten voor het milieu schadelijke materialen. Gooi batterijen niet bij het huisvuil, in het vuur of in het water. Batterijen moeten ingezameld, gerecycled of milieuvriendelijk verwerkt worden. Stuur verbruikte batterijen naar iSC GmbH, Eschenstraße 6 in D-94405 Landau. Daar wordt door de fabrikant een vakkundige verwerking verzekerd.

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationaal recht, dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mee te werken aan de behoorlijke recyclage indien hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die zorgt voor een verwijdering zoals bedoeld in de wetgeving inzake recyclage en afvalverwerking. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

Garantiebewijs

Geachte klant,

Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, dan spijt ons dit ten zeerste en vragen wij u zich te wenden tot onze service-dienst op het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht op garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nieuwe apparaten toezegt in aanvulling op de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassing (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch worden door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
• Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot uw dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat naar ons serviceadres.

Voor slijtstukken, verbruiksmaterialen en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
