BEDIENUNGSANLEITUNG TCMD 50 EINHELL

Art.-Nr.: 22.700.90 I.-Nr.: 11016

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

D

Gefahr!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie die sie gut auf,damit Ihnen die Informationen jederzeit zur Verfugung stehen.Falls Sie das Gerät an andere Personen übergeben sollenn,handigen SieThese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprachenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Sicherheitschinweise zu den Batterien.

Das Einsetzen von Batterien bei eingeschaltetem Laser kann zu Unfallen führen.
- Bei ungeeigneter Benutzung kann es zum Auslaufen der Batterienkommen. Vermeiden Sie Kontakt mit der Batterieflüssigkeit. Falls Sie in Kontakt mit Batterieflüssigkeit kommt, sollenn, reinigen Sie den Korperteil mit flieBendem Wasser. Sollte Batterieflüssigkeit in die Augen geraten, sollenn Sie zusätzlich sofort einen Arzt aufsuchen.
Ausgelaufene Batterieflüssigkeit kann zu Hautreizungen und Verbrennungen führen.
- Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
Laden Sie Batterien niemals wieder auf, die nicht dazu geeignet sind. Explosionsgefahr!
- Halten Sie Batterien von Kindern fern, schlieben Sie sie nicht kurz oderephemn Sie sie nicht auseinander.
Suchen Siesofar einen Arzt auf, wenn eine Batterieverschluckt wurde.
Reinigen Sie Batterie- und Gerätekontakte

vor dem Einlagen bei Bedarf.

• Achten Sie beim Einlagen auf die richtige Polarität.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefasrt.
  Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typen ein, verwenden Sie keine entsprechlichen Typen oder bebrauchte und neue Batterien miteinander.
• Stellen Sie sicher, dass das Gerät nach Gebrauch abgeschalte ist.
• Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

2. Gerätebeschreibung und Lieferumfang

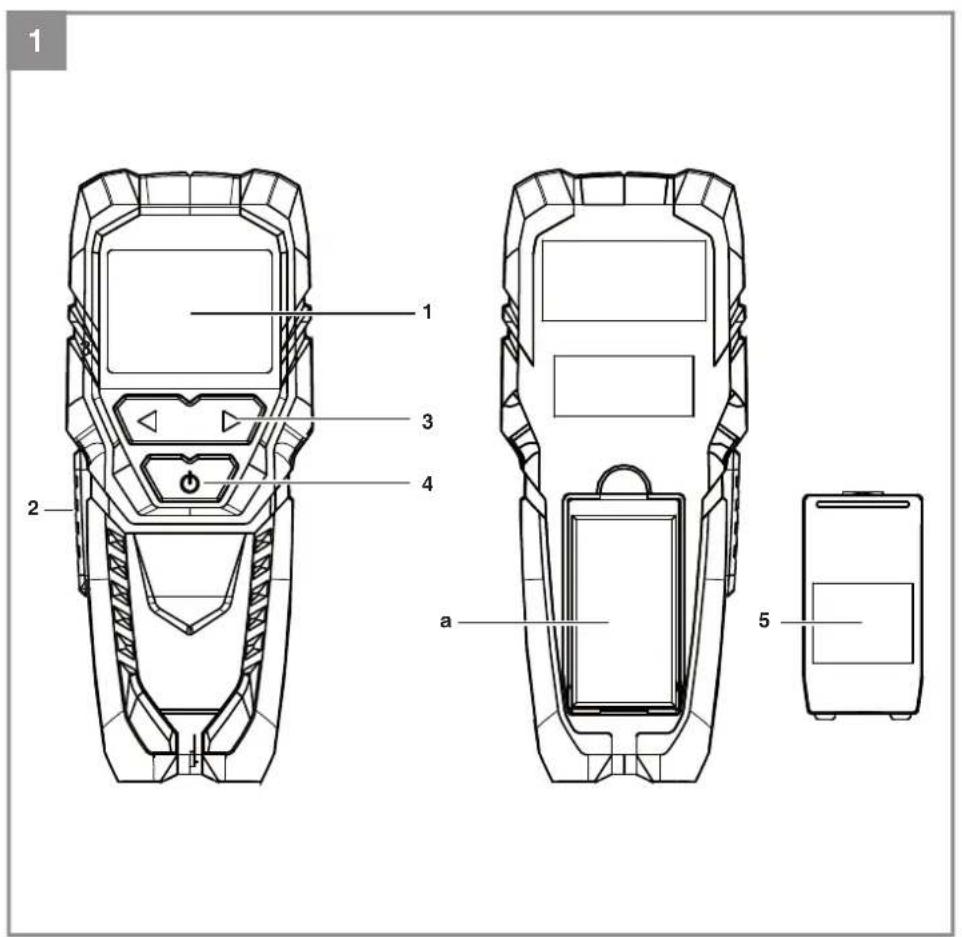

2.1 Gerätebeschreibung (Bild 1)

1. Display
2. Ortungstaste
3. Wahltasten
4. Ein-/Ausschalttaste
5. Batteriefachdeckel

2.2 Lieferumfang

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen如果玩家! Es besteht Verschluckungs- und Er-stickungsgefahr!

• Digitales Ortungsgerät
  Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Das digitale Ortungsgerät ist bestimmt zum Orten von Metallen, Holz und spannungfuhrenden Leitungen in Wänden, Böden oder Decken.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Stromversorgung: 1 x 9 V Blockbatterie; Typ 6LR61 / 6F22
Erfassungstiefe Holz, Metall: max. 19 mm
Erfassungstiefe eisenhaltige Metalle: max. 50 mm
Erfassungstiefe Kupfer: max. 38 mm
Erfassungstiefe stromfuhrende Leitungen: max. 50 mm

5. Vor Inbetriebnahme

Batterien einsetzen (Bild 1)

Schalten Sie das Gerät mit der Ein-Ausschalttaste (4) aus
- Offnen Sie den Batteriefachdeckel (5).
- Verbinden Sie die Batterie (a) mit dem Stecker und achen Sie darauf auf die richtige Polarität
- Legen Sie die Batterie in das Batteriefach
Schlieben Sie den Batteriefachdeckel (5) wieder und achten Sie darauf, dass dieser einrastet

6. Bedienung

Gefahr!

Das Messwerkzeug kann keine einhundertprozentige Sicherheit garantieren. Um Gefahren ausschreiben zu konnen, ist es notwendig sich vor jedem Bohren, Sagen oder Fransen in Wände, Decken oder Böden durch andere Informationsquellen wie Baupläne, Fotos aus der Bauphase etc. abzusichern.
Nachdem ein Material in der Wand erkannt wurde, muss immer überprüft werden, ob es sich um eine spannungsführende Leitung handelt.
Das Arbeitsen im Bereich der elektrischen Leitungen ist nur erlaubt, wenn die Stromversorgung getrennt ist. Wenden Sie sich im Zweifelsfall an einen Elektriker oder an einerähnlich qualifizierten Person.
Balken und Träger sind mein ist in regelmäßigen Abständen hinter Wänden oder Decken. Unterschiedliche Abstände haben z.B. elektrische Leitungen oder Wasserleitungen. Bestimmten Sie den Abstand der Objekte bevor Sie anfangen an den Wänden oder Decken zu arbeiten.
Abhängig von der Oberflächenbeschaffenheit konnen Messfehler auftreten.
Das erkannte Objekt kann breiter oder schmaler sein als auf dem Display angezeigt. Dies ist von der Tiefe abhängig.

6.1 Ein-/Ausschalttaster

Drucken Sie Ein-/Ausschalttaste (4) um das Geräte ein-bzw. auszuschalten.

Nach 60 Sekunden ohne Eingabe, schaltet sich das Gerät automatisch ab.

6.2 Funktionen

Mit dem Wahltasten (3) können Sie aus 4 verschiedenen Funktionen wahren:

STUD:

Für metallische und nichtmetallische Materialien (Holz, Metall, ...)

Erfassungstiefe Holz: max. 19 mm
Erfassungstiefe Metall: max. 19 mm

METAL:

Für eisenhaltige Materialien und Kupferrohre

Erfassungstiefe eisenhaltige Metalle: max. 50 mm
Erfassungstiefe Kupfer: max. 24 mm

D

DEEP:

Für Kupferrohrre, Metall, Holz

Erfassungstiefe fur Kupfer:
Erfassungstiefe fur Metall:
Erfassungstiefe für Holz:

max. 38 mm

max.38mm

max. 19 mm

AC:

Für spannungsfuhrende Leitungen
Erfassungstiefe: max. 50 mm

6.3 Kalibrierung

Das Gerät muss vor jeder Messung auf die Eigenschaften des abgesuchten Bereichs kalibriert werden (Wand, Boden oder Decke). Die Kalibrierung sollte alle 60 Sekunden wiederholt werden, um das Auftreten von Messfehlern zu reduzieren.

Schalten Sie das Gerät ein (Siehe 6.1) und wahlen Sie die gewünschte Funktion aus (Siehe 6.2).
- Halten Sie das Gerät mit der Rückseite gegen die Oberfläche
Wahlen Sie eine Stelle an der es eher unwahrscheinlich ist, das gesuchte Material zu finden
- Drucken Sie die Ortungstaste (2) und halten Sie diese gedrückt
Bewegen Sie das Gerät nicht
- Nach 3 kurzen Pieptönen ist die Kalibrierung abgeschlossen
- Beginnen Sie nun mit dem Suchvorgang

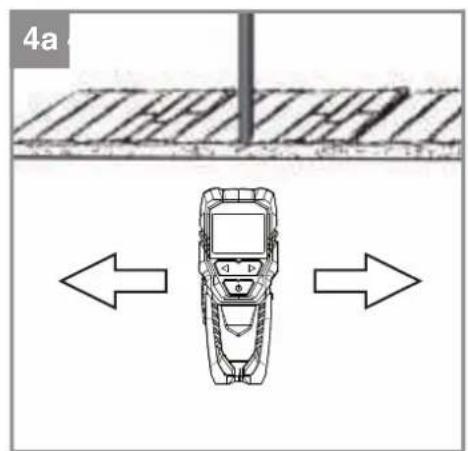

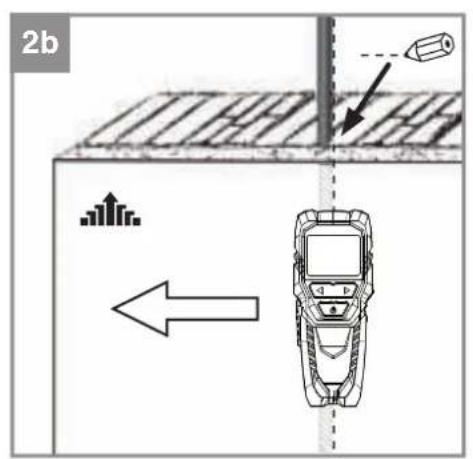

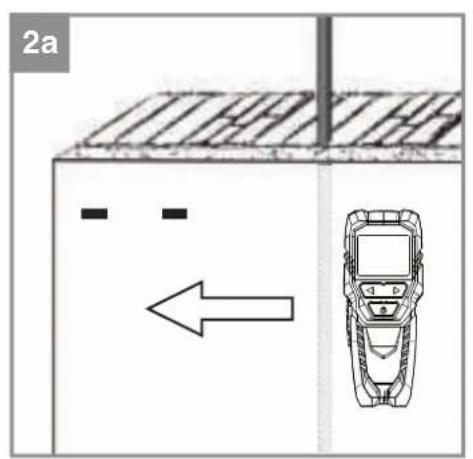

6.4 Suchvorgang (Bild 2-4)

Der Suchvorgang ist in allen 4 Funktionen gleich. Hinweis!

Das gefundene Objekt muss jeweils zweimal mit dem Gerät „überfahren“ werden. Das „Überfahren“ muss in entgegenegasetzen Richtungen erfolgen.

Das Gerat während des Suchvorgangs nicht anheben oder kippen.

Schalten Sie das Gerät ein (Siehe Punkt 6.1) und wahren Sie die gewünschte Funktion aus (Siehe Punkt 6.2).
Führn Sie die Kalibrierung wie in Punkt 6.3 durch
- Setzen Sie das Gerät auf und Bewegen Sie es langsam und in horizontaler Richtung entlang der Wand
- Wenn Sie sich dem gesuchten Objekt nahern, werden min. 2 Balken im Display (1) angezeigt (Siehe Bild 2a)
- Je naher Sie kommt, desto mehr Balken werden angezeigt. (Siehe Bild 2b)
- Setzen sie eine Markierung an der Stelle, an

der das Balkendiagramm im Display (1) vollständig gefült ist

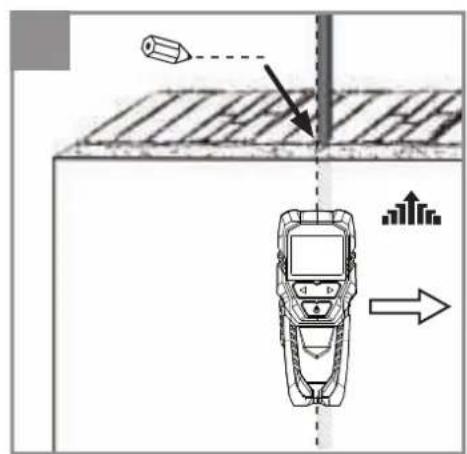

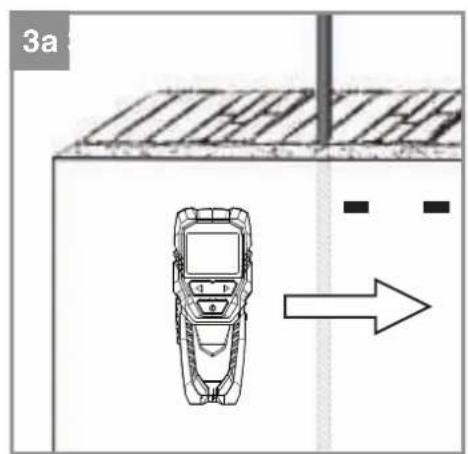

• Wiederholen Sie den Vorgang von der anderen Seite (Siehe Bild 3a / 3b)
• Setzen Sie auch wieder eine Markierung wenn das Balkendiagramm im Display (1) vollständig gefällt ist
  Das gesuchte Objekt befindet sich nun zwischen den beiden Markierungen.

Hinweis!

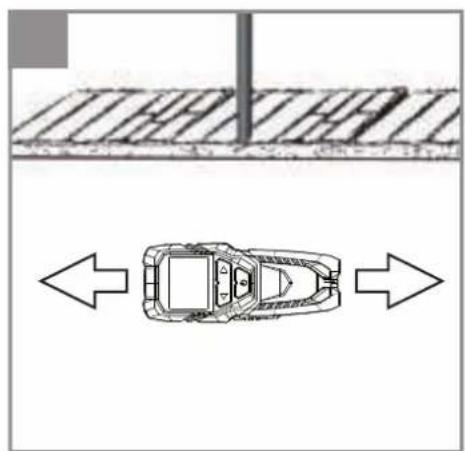

Es kann hilfreich sein, die Objektsuche mit einer um 90^ gedrehten Suchrichtung zu wiederholen (Siehe Bild 4), um die Ausdehnung des Objeks better bestimmen zu konnen.

Metallstreben, die parallel zum Gerät verlaufen, können den Sensor des Gerats stären.

Die Daueranzeige von nur einem Balken bedeutet nicht, dass ein Objekt erkannt wurde. Sie konnen nur sicher sein, ein Objekt erfasst zu haben, wenn das Gerät alle Balken anziegt.

Warning!

Wenn im AC-Modus ein Blitzsymbol im Zusammenhang mit dem Balkendiagramm angezeigt wird, handelt es sich bei dem gefundenen Object um eine ELEKTRISCHE LEITUNG.

Träger und elektrische Leitungen, die nahe zueinander verlaufen, können die eindeutige Erkennung der einzelnen Objekte verhindern und das Sucherergebnis möglicherweise verfüllschen.

Falls die Kabel entlang einer bekanten Position verlaufen, aber das Gerät dieser im AC-Modus nicht fänden kann, verwenden Sie den METAL-Modus. Grund hierfür konnte sein, dass die Kabel in thisem Fall durch eine Metallabdeckung abgeschirmt werden.

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

D

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angegeben. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehorbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehor von

kwb!www.kwb.eu

[e-mail]

Entsorgung der Batterien

Batterien beinhalten umweltgeführrende Materialien. Werfen Sie Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycliert oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

8. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zugreifen. werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Algerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thish sehr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mangel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mangel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) besteht sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, konnen Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfügbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
