Caractéristiques Détails
Type de produit Récepteur audio-vidéo
Puissance de sortie 100 W par canal (8 ohms)
Nombre de canaux 7.2 canaux
Formats audio pris en charge DTS-HD Master Audio, Dolby TrueHD, etc.
Connectivité HDMI, USB, Ethernet, Bluetooth
Fonctionnalités supplémentaires Calibration automatique, mode éco, zone 2/zone 3
Dimensions (L x H x P) 430 x 151 x 390 mm
Poids 8.5 kg
Consommation électrique 250 W (en fonctionnement), 0.3 W (en veille)
Garantie 2 ans

FOIRE AUX QUESTIONS - STRZA2000ES SONY

Comment réinitialiser mon récepteur SONY STRZA2000ES ?
Pour réinitialiser votre récepteur, débranchez-le de la prise électrique, puis maintenez le bouton 'Power' enfoncé tout en le rebranchant. Continuez à maintenir le bouton enfoncé jusqu'à ce que le logo SONY apparaisse.
Pourquoi mon récepteur ne s'allume-t-il pas ?
Vérifiez si le cordon d'alimentation est correctement connecté et si la prise fonctionne. Essayez également de réinitialiser le récepteur comme décrit précédemment.
Comment connecter mon téléviseur au récepteur SONY STRZA2000ES ?
Utilisez un câble HDMI pour connecter le port HDMI OUT du récepteur au port HDMI de votre téléviseur. Assurez-vous que le récepteur et le téléviseur sont tous deux allumés et sélectionnez l'entrée HDMI appropriée sur votre téléviseur.
Mon récepteur ne détecte pas les haut-parleurs, que faire ?
Vérifiez que les câbles des haut-parleurs sont correctement connectés aux bornes du récepteur. Assurez-vous également que le mode d'auto-configuration des haut-parleurs est activé dans le menu des paramètres.
Comment régler le volume sur mon SONY STRZA2000ES ?
Utilisez la télécommande ou le bouton de volume sur le panneau avant du récepteur pour ajuster le niveau de volume. Vous pouvez également régler le volume via l'application mobile si celle-ci est connectée.
Comment mettre à jour le firmware de mon récepteur ?
Visitez le site officiel de SONY pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour transférer le fichier sur une clé USB et l'installer sur le récepteur.
Que faire si le son est désynchronisé avec l'image ?
Vérifiez les paramètres de décalage audio dans le menu de configuration de votre récepteur. Vous pouvez ajuster le décalage pour synchroniser le son avec l'image.
Comment utiliser le mode Bluetooth sur le SONY STRZA2000ES ?
Activez le mode Bluetooth sur votre appareil mobile et recherchez des appareils disponibles. Sélectionnez 'SONY STRZA2000ES' dans la liste pour établir la connexion.
Mon récepteur émet un bruit de grésillement, que faire ?
Vérifiez les câbles et les connexions des haut-parleurs pour vous assurer qu'ils sont bien en place. Éloignez également le récepteur des appareils électroniques qui pourraient causer des interférences.

Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice STRZA2000ES - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STRZA2000ES de la marque SONY.

MODE D'EMPLOI STRZA2000ES SONY

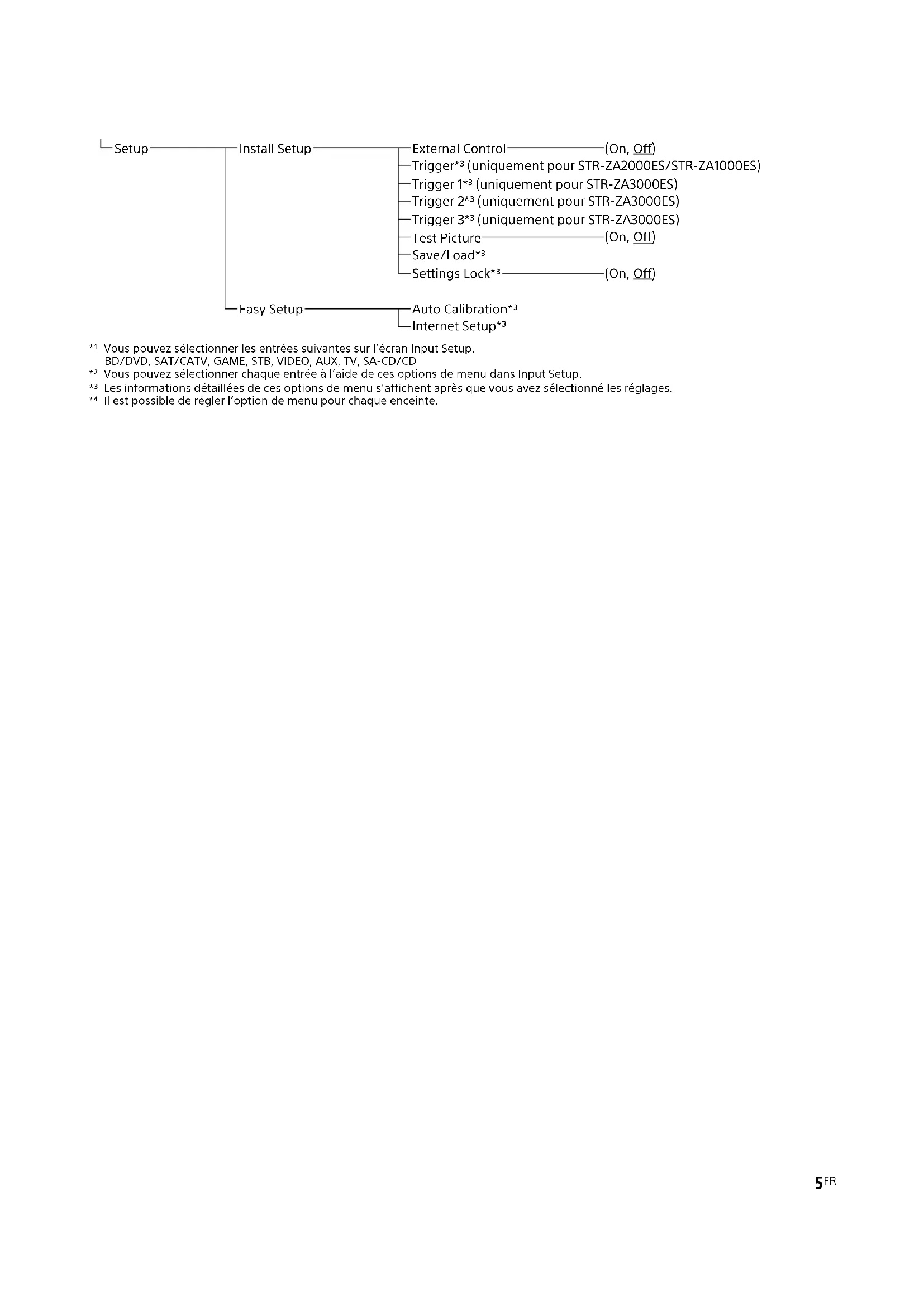

  • Vous pouvez sélectionner les entrées suivantes sur l’écran Input Setup. BD/DVD, SAT/CATV, GAME, STB, VIDEO, AUX, TV, SA-CD/CD
  • Vous pouvez sélectionner chaque entrée à l’aide de ces options de menu dans Input Setup.
  • Les informations détaillées de ces options de menu s’affichent après que vous avez sélectionné les réglages.
  • Il est possible de régler l’option de menu pour chaque enceinte.6
  • Table des matières Carte du système de l’IGU p. 2

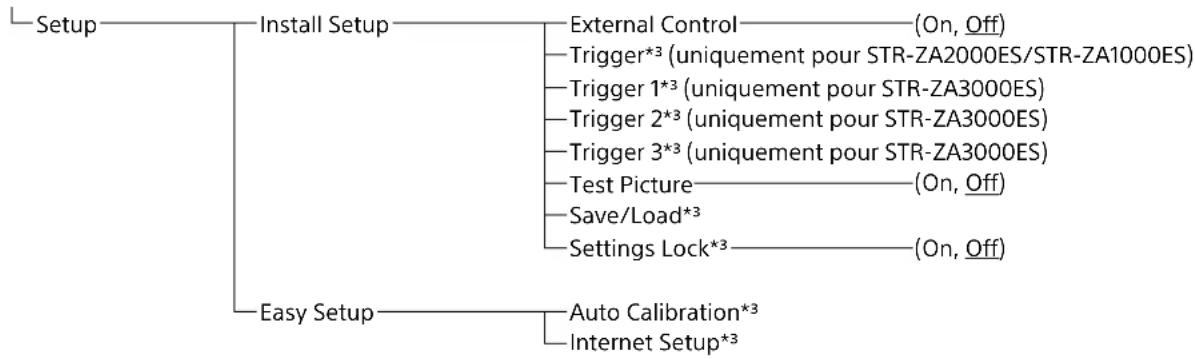

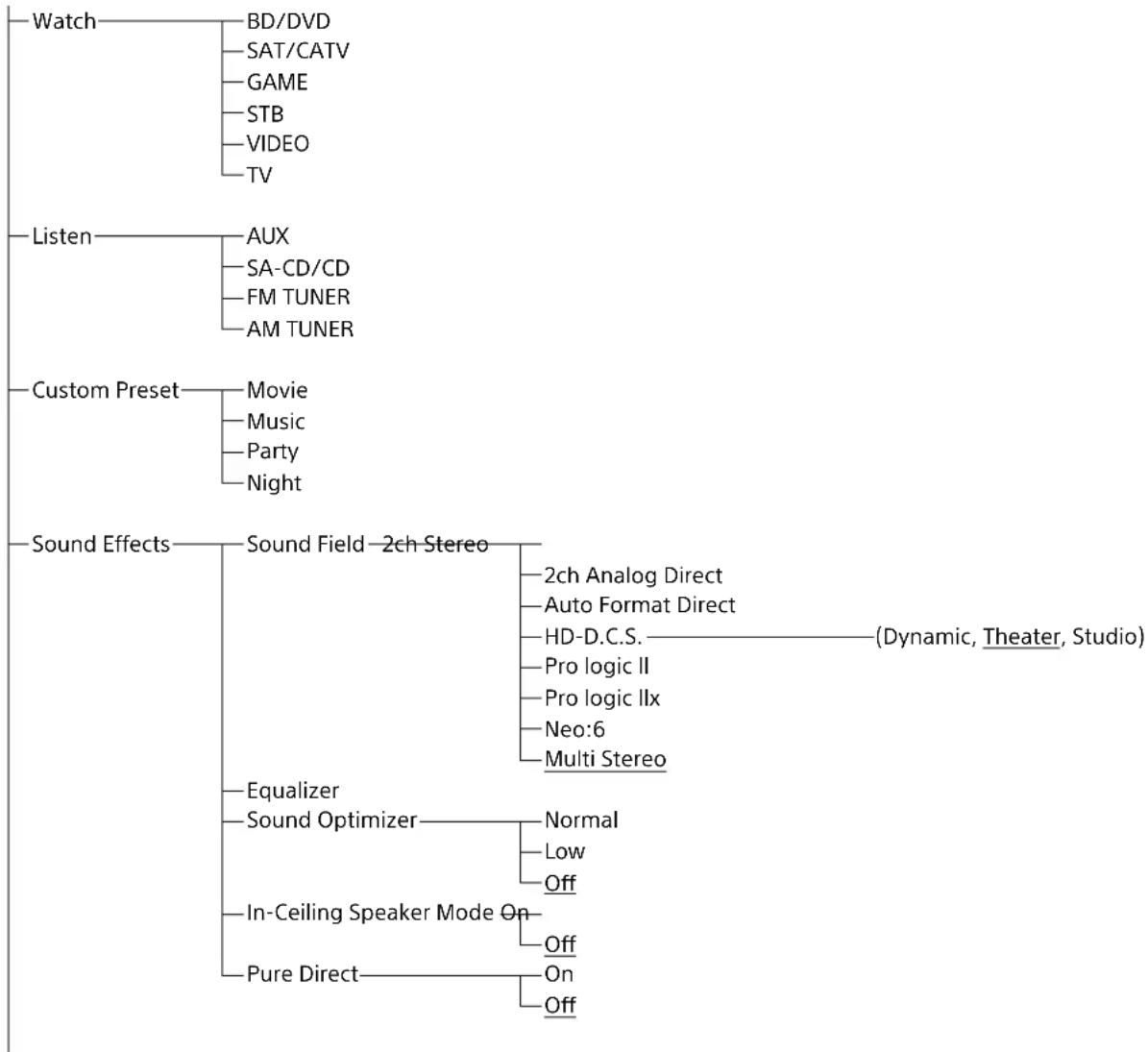

  • Utilisation du menu d’accueil p. 2
  • Branchements et réglages (plusieurs pièces/pièce unique) Préparation de l’ampli-tuner p. 7

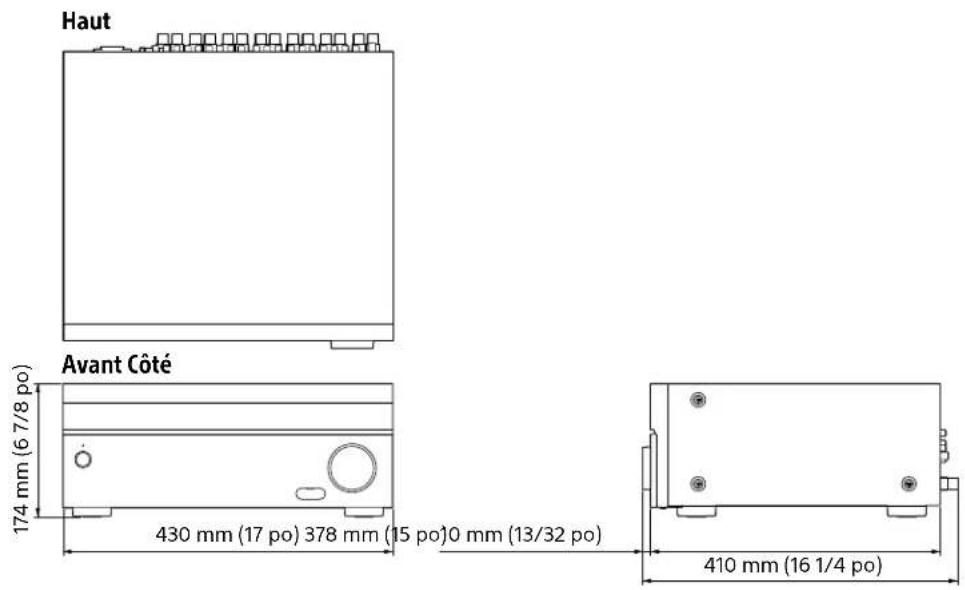

  • Schéma d’encombrement p. 7

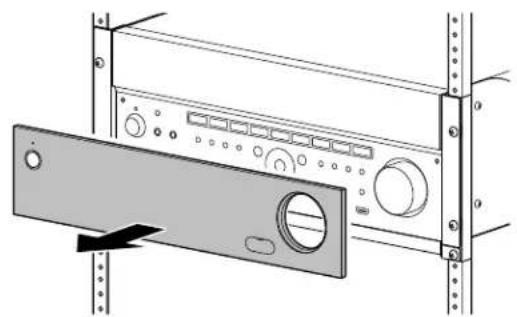

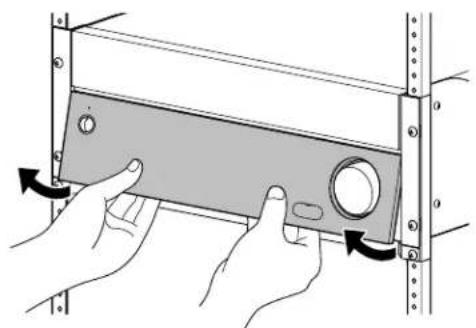

  • Fixation/retrait du capot avant p. 7
  • Réglage de l’ampli-tuner p. 7
  • Raccordement d’un équipement p. 8
  • Raccordement d’un téléviseur 4K prenant en charge HDCP 2.2 sur un décodeur de flux 4K à l’aide d’un câble HDMI compatible 4K p. 8
  • Raccordement sur une chaîne Hi-Fi p. 11
  • Établissement d’une connexion pour PoE (Power over Ethernet) (uniquement pour STR-ZA3000ES) p. 12
  • Établissement d’une connexion sur plusieurs zones p. 13
  • Mixage d’entrées audio/vidéo distinctes (dernier mode vidéo) p. 13
  • Réglage de l’ampli-tuner p. 14
  • Reproduction d’une tonalité de test depuis chacune des enceintes (TestTone) p. 14
  • Affichage d’une mire (Test Picture) p. 14
  • Réglage automatique de la balance du son (Auto Calibration) p. 14
  • Liste des messages après les mesures d’Auto Calibration p. 15

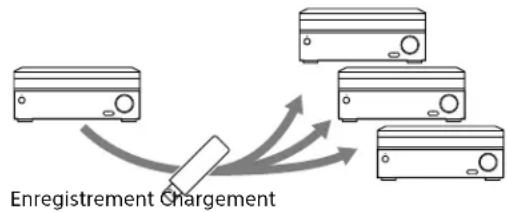

  • Enregistrement/chargement des réglages sur l’ampli-tuner p. 15
  • Mise à jour du micrologiciel à l’aide d’une clé USB p. 15
  • Configuration via un navigateur Web p. 16

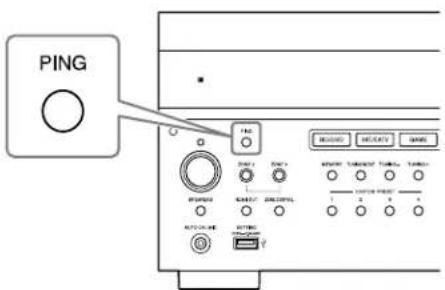

  • Utilisation du bouton PING p. 16
  • Utilisation des commandes cachées Exécution de commandes à l’aide de l’ampli-tuner p. 17
  • Exécution de commandes à l’aide de la télécommande fournie p. 18
  • Activation du mode de transmission du code discret pour la zone principale p. 18
  • Activation du mode de transmission du code discret pour la zone 2/zone 3 p. 19
  • Accessoires Montage de l’ampli-tuner à l’aide du kit de montage sur bâti p. 20
  • Autres Distribution des zones p. 21
  • Mode d’enceintes au plafond p. 227

Branchements et réglages (plusieurs pièces/pièce unique) Branchements et réglages (plusieurs pièces/pièce unique) Préparation de l’ampli-tuner Schéma d’encombrement Haut Avant Côté 174 mm (6 7/8 po)430 mm (17 po) 378 mm (15 po)410 mm (16 1/4 po)10 mm (13/32 po) Fixation/retrait du capot avant Vous pouvez retirer complètement le capot avant de l’ampli-tuner.Retirez le capot avant en insérant les doigts sous le capot. Réglage de l’ampli-tuner Nous recommandons d’activer préalablement les options de menu suivantes Pour activer le mode veille du réseau Sélectionnez [Setup] - [Network Setup] - [Network Standby] - [On] dans le menu d’accueil. Pour activer le mode de commande afin d’établir une connexion avec un contrôleur externe Sélectionnez [Setup] - [Install Setup] - [External Control] - [On] dans le menu d’accueil.Remarques

  • Lorsque l’ampli-tuner est en mode veille, le témoin / (marche/veille) situé sur le panneau avant s’allume de couleur ambre si [Network Standby] est réglé sur [On].
  • Réglez [External Control] sur [On] pour activer la connexion réseau ou pour activer la commande à partir d’une télécommande externe raccordée sur le port RS232C.8

Raccordement d’un équipement Raccordement d’un téléviseur 4K prenant en charge HDCP 2.2 sur un décodeur de flux 4K à l’aide d’un câble HDMI compatible 4K Pour profiter de contenus 4K, tels que des films 4K, raccordez les prises HDMI OUT/IN de chaque appareil prenant en charge HDCP 2.2* à l’aide de câbles HDMI, comme illustré ci-dessous.* HDCP 2.2 (High‐bandwidth Digital Content Protection 2.2) est une nouvelle technologie améliorée de protection des droits d’auteur utilisée pour protéger du contenu tel que des films 4K de Studios. Si vous utilisez un lecteur multimédia 4K autre que le FMP-X10/X5/X1: Raccordez le câble sur l’une des prises HDMI OUT compatibles HDCP 2.2. Pour en savoir plus, reportez-vous au mode d’emploi fourni avec votre lecteur. Si vous utilisez un lecteur multimédia FMP‐X10/X5 Media Player: Lecteur multimédia 4K Téléviseur 4K ou projecteur 4K Raccordez l’ampli-tuner sur un lecteur multimédia 4K à l’aide d’un câble High Speed HDMI (non fourni). Raccordez l’ampli-tuner sur votre téléviseur 4K à l’aide d’un câble High Speed HDMI (non fourni). Raccordez le câble sur la prise HDMI OUT 1 (for AUDIO VIDEO) du lecteur.Sélectionnez [ (Réglages)] ‐ [Son] ‐ [Sortie audio HDMI OUT] ‐ [HDMI OUT 1] dans le menu d’accueil du lecteur multimédia FMP-X10/X5 Media Player une fois l’Installation auto terminée. Si vous utilisez un téléviseur BRAVIA dont le nom de série est X950B, X900B ou X850B : Raccordez le câble sur la prise HDMI IN 1 du téléviseur. SI vous utilisez un téléviseur 4K différent ou un projecteur 4K : Raccordez l’une des prises HDMI IN compatibles HDCP 2.2. Si la prise n’est pas compatible avec la fonction ARC (Audio Return Channel), raccordez également un câble optique numérique. Pour en savoir plus, reportez-vous au mode d’emploi fourni avec votre téléviseur 4K ou projecteur 4K. Si vous utilisez un lecteur multimédia FMP‐X1 Media Player: Si vous utilisez un lecteur multimédia FMP-X1 Media Player, raccordez le FMP-X1 à l’ampli-tuner selon le modèle de raccordement1 ou 2 indiqué ci-dessous. Modèle de raccordement1 Important:•Une Xperia Tablet est requise pour utiliser ce raccordement.

  • Les modèles de Xperia Tablet pris en charge sont Xperia Tablet S, Xperia Tablet Z et Xperia Tablet Z2.
  • Les clients ne possédant pas de Xperia Tablet doivent en acheter une pour utiliser ce raccordement.
  • Avant utilisation, téléchargez l’application Android « 4K Ultra HD Remote », pour utiliser le FMP-X1 depuis une Xperia Tablet. Application Android «4K Ultra HD Remote» pour utiliser le FMP-X1 Vous pouvez rechercher cette application sur Google Play Store de la même manière que des applications Android générales.Recherchez le nom «4K Ultra HD Remote».Pour en savoir plus, consultez le site Web ci-dessous.https://us.en.kb.sony.com/app/answers/detail/a_id/44331/~/how-to-use-the-4k-ultra-hd-remote-app-for-sony-tablet.9

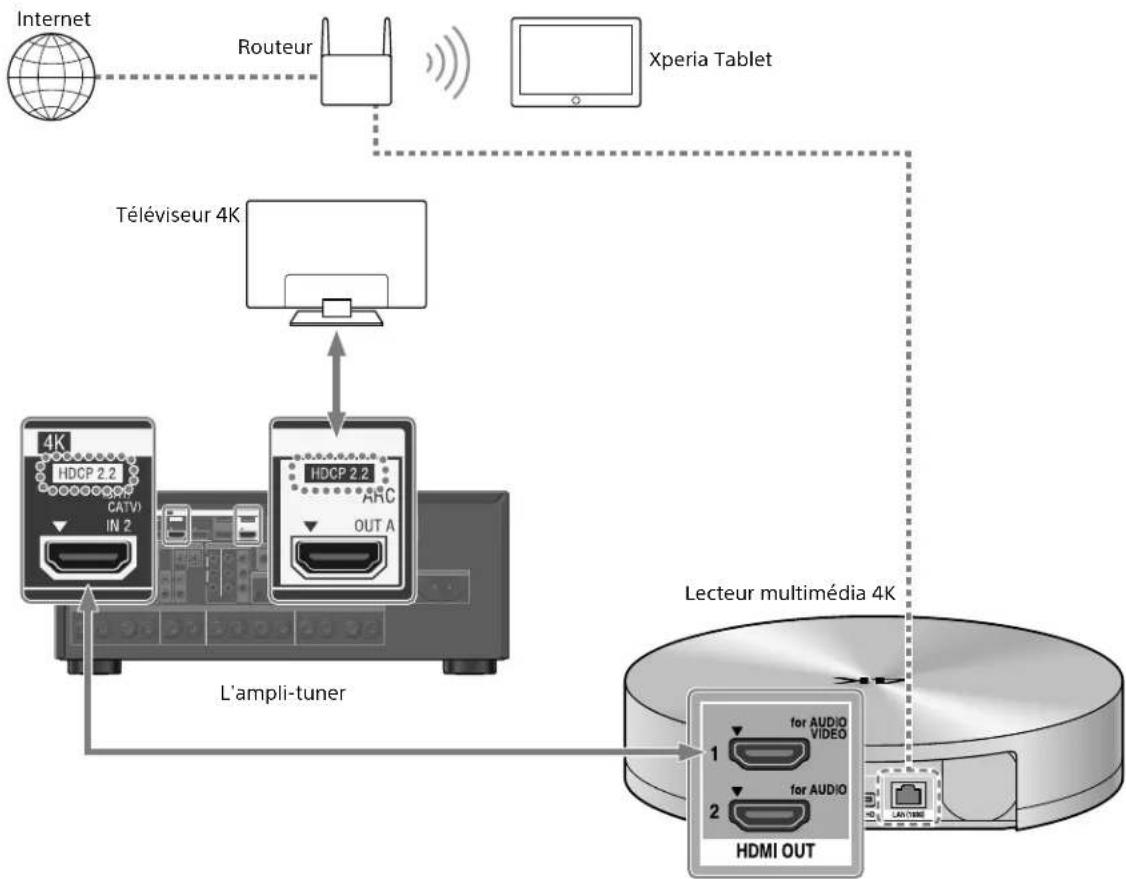

Branchements et réglages (plusieurs pièces/pièce unique) Utilisez la prise HDMI In compatible HDCP 2.2 du téléviseur 4K Bravia, comme indiqué ci-dessous Si vous utilisez un modèle XBR-55X900A, XBR-65X900A ou XBR-84X900, vérifiez sa compatibilité avec votre lecteur multimédia 4K sur le site Web suivant: https://www.4kactivation.com/ Nom du modèle Prise HDMI In XBR-xxX850A HDMI In 4 XBR-xxX900A HDMI In 4 XBR-84X900 HDMI In 2 XBR-xxX950B HDMI In 1 ou HDMI In 2 XBR-xxX850B HDMI In 1 ou HDMI In 2 XBR-xxX900B HDMI In 1 ou HDMI In 2 Autres modèles Veuillez consulter les spécifications de votre téléviseur 4K Bravia pour connaître ses prises compatibles HDCP 2.2. Prises HDMI compatibles HDCP 2.2 de l’ampli-tuner Les prises HDMI compatibles HDCP 2.2 de l’ampli-tuner sont indiquées par «HDCP 2.2». Consultez également le tableau ci-dessous. Nom du modèle Prises HDMI In Prises HDMI Out STR-ZA3000ES SAT/CATV, STB OUT A, OUT B

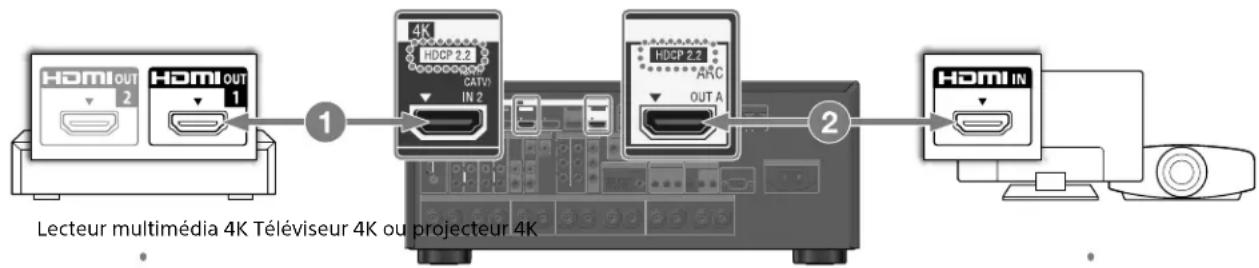

1 Raccordez la prise HDMIOUT1 du FMP-X1 à la prise HDMIIN compatible HDCP2.2 de l’ampli-tuner. 2 Raccordez la prise HDMIOUT de l’ampli-tuner sur la prise HDMIIN compatible HDCP2.2 du téléviseur 4K Bravia. Si la prise HDMI In du téléviseur 4K Bravia n’est pas compatible avec la fonction ARC (Audio Return Channel), raccordez également un câble optique numérique. Internet L'ampli-tuner Routeur Xperia Tablet Téléviseur 4K Lecteur multimédia 4K10

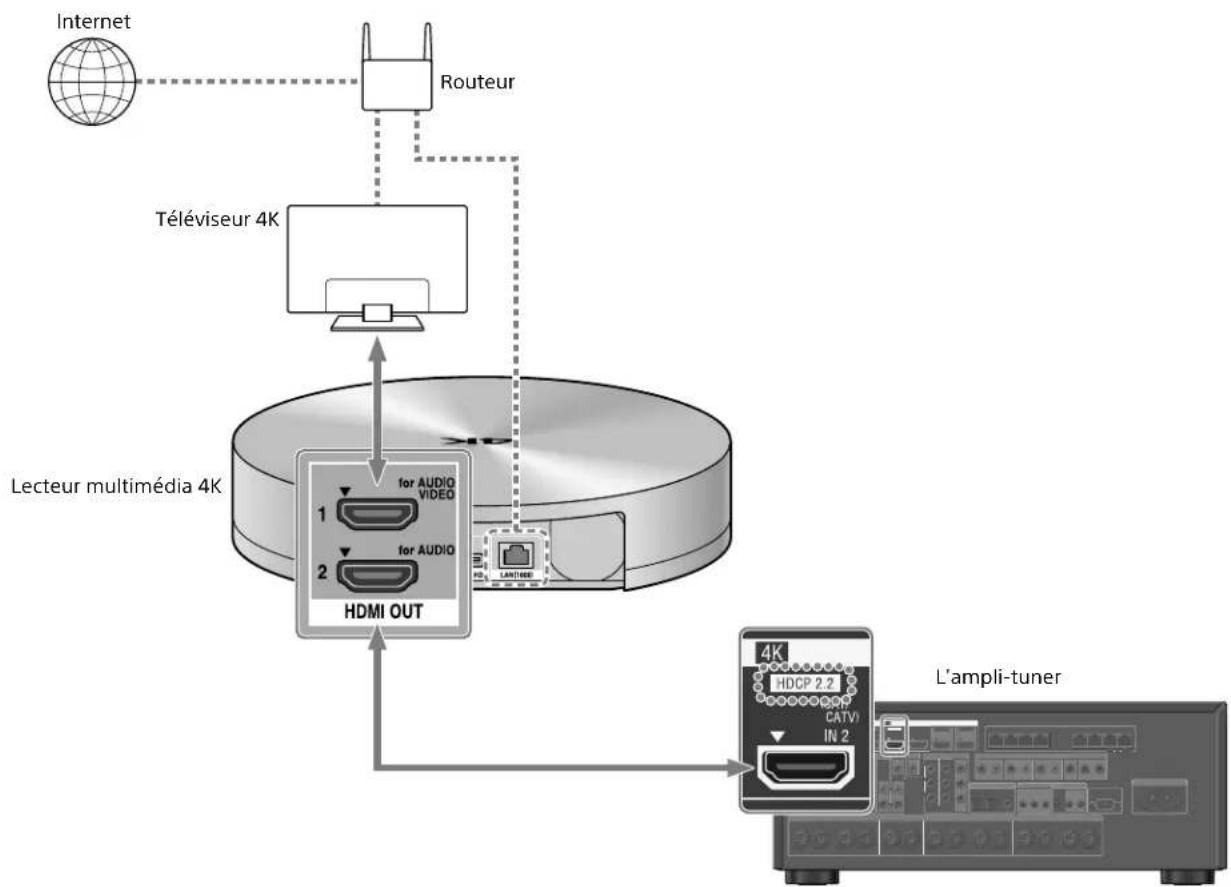

Modèle de raccordement2 Utilisez la prise HDMI In compatible HDCP 2.2 du téléviseur 4K Bravia, comme indiqué ci-dessous Si vous utilisez un modèle XBR-55X900A ou XBR-65X900A, vérifiez sa compatibilité avec votre lecteur multimédia 4K sur le site Web suivant: https://www.4kactivation.com/ Nom du modèle Prise HDMI InXBR-xxX850A HDMI In 4XBR-xxX900A HDMI In 4XBR-84X900 Veuillez utiliser le modèle de raccordement1 avec une Xperia TabletXBR-xxX950B HDMI In 2XBR-xxX850B HDMI In 2XBR-xxX900B HDMI In 2Autres modèles Veuillez consulter la page Web d'assistance du FMP-X1 (ci-dessous) pour en savoir plus: http://esupport.sony.com/US/p/model-home.pl?mdl=FMPX1&template_id=1&region_ id=1&tab=manuals#/manualsTab 1 Raccordez la prise HDMIOUT1 du FMP-X1 sur la prise HDMIIN compatible HDCP2.2 du téléviseur 4K Bravia. 2 Raccordez la prise HDMIOUT2 du FMP-X1 à la prise HDMIIN de l’ampli-tuner. Pour reproduire l’audio ou depuis la prise HDMI OUT2 du FMP-X1, vous devez procéder aux réglages, comme indiqué ci-dessous: https://us.en.kb.sony.com/app/answers/detail/a_id/43404/p/47329,82420,85498/c/65,66/kw/receiver InternetL'ampli-tunerRouteurTéléviseur 4KLecteur multimédia 4K11

Branchements et réglages (plusieurs pièces/pièce unique) Raccordement sur une chaîne Hi-Fi Cet ampli-tuner peut commuter automatiquement son alimentation et son entrée en établissant une liaison avec une opération de lecture de la chaîne Hi-Fi.Configurez les paramètres pour faire en sorte que l’ampli-tuner fonctionne en liaison avec une chaîne Hi-Fi. 1 Sélectionnez [Setup] - [Network Setup] - [Music Connect] depuis le menu d’accueil. 2 Sélectionnez le réglage souhaité. Connected Device : sélectionnez l’appareil raccordé pour activer la fonction. Input for Music Connect : sélectionnez l’entrée avec laquelle établir une liaison. 3 Démarrez la lecture sur le lecteur. L’ampli-tuner est mis sous tension et l’entrée commute automatiquement. Pour désactiver Music Connect Sélectionnez [Setup] - [Network Setup] - [Music Connect] - [Connected Device] - [Remove Connected Device] depuis le menu d’accueil.Remarques

  • Vous ne pouvez lier la fonction Music Connect qu’avec la source d’alimentation et l’entrée de la zone principale. Cette fonction n’établit pas de liaison avec la zone 2 ni avec la zone 3.
  • Il est possible que la fonction Music Connect ne soit pas opérationnelle en fonction de facteurs tels que les spécifications de l’appareil raccordé.
  • Nous vous recommandons de régler [Network Standby] sur [On] pour activer la fonction permettant d’établir la liaison avec Music Connect, même si l’ampli-tuner est en mode veille.
  • Une seule chaîne Hi-Fi peut être reliée à la fois à l’ampli-tuner avec la fonction Music Connect.12

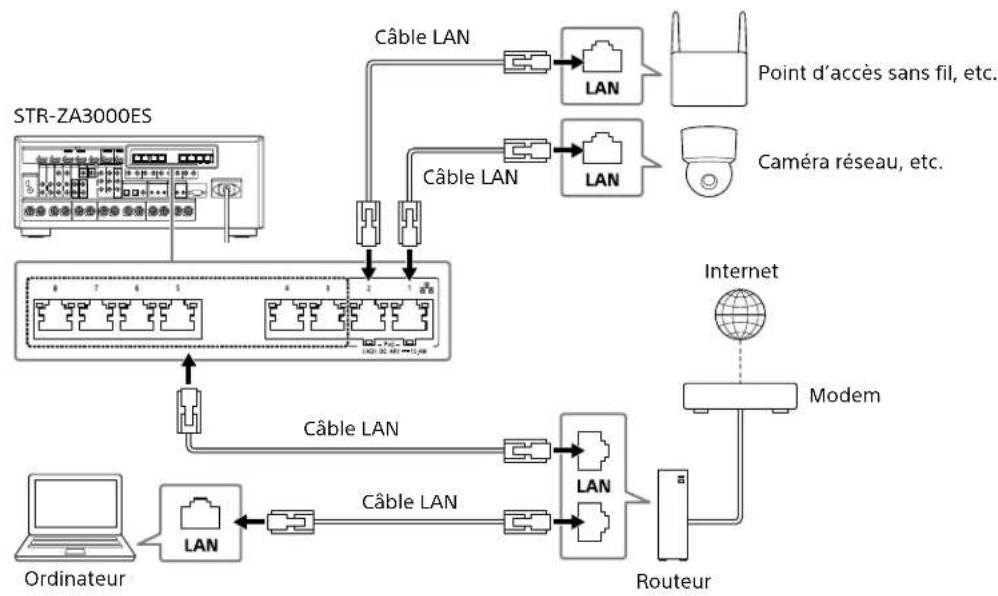

Établissement d’une connexion pour PoE (Power over Ethernet) (uniquement pour STR-ZA3000ES) L’illustration suivante est un exemple de configuration d’un réseau domestique avec l’ampli- tuner et un ordinateur. STR-ZA3000ES Câble LAN Modem Point d’accès sans fil, etc. Caméra réseau, etc. Câble LAN Câble LAN Câble LAN Ordinateur Routeur Internet Remarques

  • Raccordez un routeur à l’un des ports 1 à 8 de l’ampli-tuner à l’aide d’un câble LAN. Ne raccordez pas le même routeur sur l’ampli-tuner à l’aide de plus d’un câble LAN. Cela pourrait provoquer un dysfonctionnement.
  • Les ports n° 1 et n° 2 prennent en charge PoE (Power over Ethernet, Alternative A). Si vous raccordez à un appareil compatible PoE sur l’un de ces ports, l’alimentation est fournie à l’appareil à partir de l’ampli- tuner.
  • Vous pouvez également raccorder un appareil qui ne prend pas en charge PoE sur le port PoE.
  • Le port PoE s’allume en rouge lorsqu’il fournit l’alimentation.
  • C’est ampli-tuner prend en charge PoE, classe 3.13

Branchements et réglages (plusieurs pièces/pièce unique) Établissement d’une connexion sur plusieurs zones Cet ampli-tuner autorise des connexions sur plusieurs zones. Exemple de configuration Prise de sortie Appareil raccordé Méthode de raccordement HDMI OUT A Téléviseur Raccordement : procédez au raccordement au téléviseur via la prise HDMI OUT

Fonctionnement de l’ampli-tuner : appuyez sur HDMI OUT pour sélectionner HDMI A. HDMI OUT B Téléviseur Raccordement : raccordez au téléviseur via la prise HDMI OUT B. Menu de réglage : sélectionnez [Setup] - [HDMI Setup] - [HDMI Out B Mode] - [Zone2] depuis le menu d’accueil. Sélectionnez [Setup] - [HDMI Setup] - [Zone2 Audio Out] - [Zone2 TV + AMP] depuis le menu d’accueil.Bornes SPEAKERSFRONT ACENTERSURROUNDEnceintes 5 cn et 1 ou 2 caisson de basses Raccordement : raccordez les enceintes et le ou les caissons de basses.Menu de réglage : effectuez Auto Calibration et effectuez les réglages suivants. Sélectionnez [Setup] - [Speaker Setup] - [SB Speaker Assign] - [Zone2] depuis le menu d’accueil.Conseil•Sélectionnez [Setup] - [Input Setup] - [In-Ceiling Speaker Mode] - [On] si vous utilisez des enceintes au plafond.Bornes SPEAKERSSURROUND BACK (ZONE2 affectée) Enceintes 2 cn Raccordement : raccordez des enceintes G/D de la zone 2 Menu de réglage : effectuez Auto Calibration et effectuez les réglages suivants. Sélectionnez [Setup] - [Speaker Setup] - [SB Speaker Assign] - [Zone2] depuis le menu d’accueil. Mixage d’entrées audio/vidéo distinctes (dernier mode vidéo) L’ampli-tuner peut reproduire en continu l’image vidéo de l’entrée utilisée le plus récemment lorsqu’une source d’entrée comportant uniquement de l’audio est sélectionnée. 1 Connectez la source musicale d’arrière-plan souhaitée sur une entrée à l’aide d’un câble analogique, optique ou coaxial. Ou utilisez le tuner intégré. 2 Réglez l’entrée comme suit dans le menu Input Setup. HDMI : [None]Component : [None]Composite : [---]Audio : l’entrée connectée à la sourceSi vous utilisez le tuner intégré, réglez le mode de l’écran sur [Simple] à l’aide du menu d’option dans [FM/AM Display].ExempleAppuyez sur SAT/CATV suivi de TUNER pour écouter le son provenant du tuner intégré tout en regardant une source vidéo raccordée sur SAT/CATV.La sortie audio change pour celle de la source du tuner alors que la sortie vidéo SAT/CATV est préservée.14

Réglage de l’ampli-tuner Reproduction d’une tonalité de test depuis chacune des enceintes (TestTone) Vous pouvez reproduire une tonalité de test depuis chacune des enceintes de manière séquentielle. 1 Sélectionnez [Setup] - [Speaker Setup] - [Test Tone] dans le menu d’accueil. 2 Sélectionnez le réglage souhaité. Off Auto : la tonalité de test est reproduite depuis chacune des enceintes de manière séquentielle.Front L, Center, Front R, Surround R, Surround L, Sur Back*, Sur Back L, Sur Back R, Front High L, Front High R, Subwoofer : vous pouvez sélectionner les enceintes qui doivent reproduire la tonalité de test.* [Sur Back] s’affiche uniquement lorsque l’une des enceintes surround arrière est raccordée. 3 Réglez le niveau de l’enceinte. Conseils•Vous pouvez régler une tonalité de test en appuyant sur le bouton TEST TONE de la télécommande. Dans ce cas, vous ne pouvez utiliser que le panneau d’affichage pour l’opération.•Pour régler le niveau de toutes les enceintes en même temps, appuyez sur +/–. Vous pouvez également utiliser MASTER VOLUME sur l’ampli-tuner.•La valeur réglée s’affiche sur l’écran du téléviseur lors du réglage. Affichage d’une mire (Test Picture) Affichez une mire pour les prises HDMI OUT A et HDMI OUT

1 Appuyez sur TEST PICTURE sur la télécommande. Conseils•Une mire est reproduite depuis HDMI OUT A à une résolution correspondant aux spécifications du téléviseur raccordé. Une mire est reproduite depuis HDMI OUT B en 480p.•Lors de l’affichage de la mire, les signaux audio HDMI ne sont pas reproduits. Réglage automatique de la balance du son (Auto Calibration) Cet ampli-tuner est doté d’une fonction D.C.A.C. (Digital Cinema Auto Calibration), qui vous permet de procéder à un calibrage automatique.Auto Calibration vous permet d’effectuer un calibrage automatique de la manière suivante. – Vérifier le raccordement de chacune des enceintes à l’ampli-tuner. – Régler le niveau de l’enceinte. – Mesurer la distance de chacune des enceintes à votre siège.* – Mesurer la taille des enceintes.* – Mesurer les caractéristiques de fréquence (EQ).* – Mesurer les caractéristiques de fréquence (Phase).* ** Le résultat de la mesure n’est pas utilisé ici [2ch Analog Direct] est sélectionné.* Il est possible que le résultat de la mesure ne soit pas utilisé en fonction des formats audio.Remarque•Le D.C.A.C. est conçu pour obtenir une balance des sons appropriée à votre pièce. Toutefois, vous pouvez régler manuellement le niveau des enceintes en fonction de vos préférences à l’aide de Test Tone. 1 Configurez correctement chaque enceinte, puis raccordez le microphone d’optimisation. 2 Sélectionnez [Setup] - [Speaker Setup] - [Auto Calibration] à partir du menu d’accueil. 3 Suivez les instructions sur l’écran du téléviseur, puis appuyer sur pour sélectionner [Start].La mesure démarre dans les 5secondes.Le processus de mesure prend environ 30secondes à l’aide d’une tonalité de test.Lorsque la mesure se termine, un bip retentit et l’écran commute. 4 Sélectionnez l’option souhaitée. 5 Enregistrez les résultats de la mesure. Sélectionnez [Save] à l’étape4. Adaptation du calibrage Si vous exécutez Auto Calibration, cette fonction marche automatiquement afin d’adapter la distance et le niveau des enceintes droite et gauche. Vous pouvez régler cette fonction uniquement après la fin du processus de mesure du D.C.A.C. et que les résultats de la mesure du D.C.A.C. ont été enregistrés. Le réglage est valide jusqu’à ce que vous le modifiiez.Remarque•Si un code d’erreur ou un message d’avertissement s’affiche à l’écran à l’étape 3, reportez-vous à « Liste des messages après les mesures d’Auto Calibration ».Conseils•Vous pouvez également procéder au calibrage automatique en appuyant sur le bouton AUTO CAL de la télécommande. Si vous utilisez le bouton AUTO CAL, les restrictions suivantes s’appliquent à l’opération : – Les réglages précédents relatifs à l’Auto Calibration sont ignorés. – Vous pouvez seulement utiliser le panneau d’affichage pour l’opération.•La fonction Auto Calibration est annulée si vous effectuez l’une des opérations suivantes pendant le processus de mesure : – Mettre l’ampli-tuner sous ou hors tension. – Appuyer sur les boutons d’entrée de la télécommande ou de l’ampli-tuner. – Appuyer sur . – Appuyer sur SPEAKERS sur l’ampli-tuner. – Appuyer sur HDMI OUTPUT. – Appuyer sur AMP MENU. – Appuyez sur HOME. – Appuyer sur AUTO CAL. – Changer le niveau du volume.15

Branchements et réglages (plusieurs pièces/pièce unique) Liste des messages après les mesures d’Auto Calibration

  • Code 31 :Les enceintes avant ne sont pas correctement sélectionnées. Sélectionnez les enceintes avant à l’aide de SPEAKERS, et effectuez à nouveau l’Auto Calibration. •Code 32, Code 33 : – Les enceintes n’ont pas été détectées ou ne sont pas correctement raccordées. – Aucune des enceintes avant n’est raccordée ou une seule enceinte avant est raccordée. – L’enceinte surround gauche ou droite n’est pas raccordée. – Une enceinte surround arrière est raccordée uniquement sur la borne SPEAKERS SURROUND BACK/FRONT HIGH/FRONT B/BI-AMP/ZONE 2 R. Si vous raccordez une seule enceinte surround arrière, raccordez-la sur la borne SPEAKERS SURROUND BACK/FRONT HIGH/FRONT B/BI-AMP/ZONE 2 L. – L’enceinte haute avant gauche ou haute avant droite n’est pas raccordée.Le microphone d’optimisation n’est pas raccordé. Assurez-vous que le microphone d’optimisation est correctement raccordé, puis effectuez à nouveau l’Auto Calibration.Si le microphone d’optimisation est correctement raccordé, mais que le code d’erreur s’affiche encore, il est possible que le câble du microphone d’optimisation soit endommagé.•Warning 40 :Le processus de mesure est terminé et un niveau de parasites important a été détecté. Vous pourriez obtenir de meilleurs résultats si vous essayiez à nouveau le processus dans un environnement silencieux.•Warning 41, Warning 42 :L’entrée depuis le microphone est trop grande. – Il est possible que la distance entre l’enceinte et le microphone soit trop petite. Éloignez-les l’un de l’autre, puis procédez de nouveau à la mesure.•Warning 43 :La distance et la position d’un caisson de basses n’ont pas pu être détectées. Cela peut-être dû aux parasites. Essayez de procéder à la mesure dans un environnement silencieux.•NO WARNING :Il n’y a pas d’informations d’avertissement. Enregistrement/chargement des réglages sur l’ampli-tuner Vous pouvez enregistrer les réglages sur une clé USB et les restaurer sur l’ampli-tuner ou sur un autre ampli-tuner de même modèle.Enregistrement Chargement Pour enregistrer les réglages Insérez une clé USB sur le port USB du panneau avant de l’ampli-tuner. Sélectionnez [Setup] - [Install Setup] - [Save/Load] - [Save] depuis le menu d’accueil. Pour charger les réglages Insérez une clé USB sur laquelle les paramètres sont enregistrés sur le port USB du panneau avant de l’ampli-tuner.Sélectionnez [Setup] - [Install Setup] - [Save/Load] - [Load] depuis le menu d’accueil. Mise à jour du micrologiciel à l’aide d’une clé USB Veillez à effectuer les étapes suivantes lorsqu’une mise à jour du micrologiciel est fournie.Vous pouvez télécharger le micrologiciel à mettre à jour à partir du site Web suivant.http://www.sony.com/essupportEnregistrementNouveau micrologicielMise à jour 1 Copier le fichier destiné à la mise à jour dans le répertoire de niveau supérieur (juste en dessous du répertoire racine) de la clé USB (FAT16 ou FAT32 avec plus de 100Mo d’espace libre). 2 Mettez l’ampli-tuner sous tension. 3 Insérez la clé USB dans le port USB du panneau avant de l’ampli-tuner. 4 Sélectionnez [Setup] - [System Setup] - [USB Update] depuis le menu d’accueil. [UPDATING...XXX%] s’affiche sur le panneau avant. L’ampli-tuner redémarre automatiquement une fois la mise à jour terminée.Remarque•Jusqu’à 50minutes peuvent être nécessaires pour procéder à la mise à jour.16

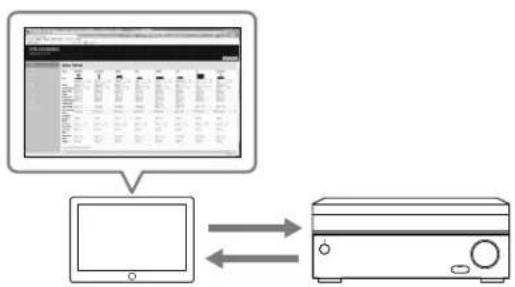

Configuration via un navigateur Web L’ampli-tuner nécessite l’interface d’un navigateur Web pour configurer les réglages. La fonction PING est utile pour vérifier rapidement votre adresse IP. Ouvrez un navigateur Web sur votre ordinateur ou votre périphérique mobile sur le même réseau que l’ampli-tuner, puis accédez à http://[adresse ip de l’ampli-tuner]/ Utilisation du bouton PING Ampli-tuner offre les fonctions suivantes en appuyant simplement sur du bouton PING située sur le panneau avant de l’ampli-tuner. L’ampli-tuner envoie des paquets UDP multidiffusion ou de diffusion pour établir une connexion réseau. Protocole Propriétaire du protocole SDDP Control4 L’ampli-tuner affiche ses informations IP sur l’écran avant de la manière suivante. Informations 1 Adresse IP 2 Adresse MAC17

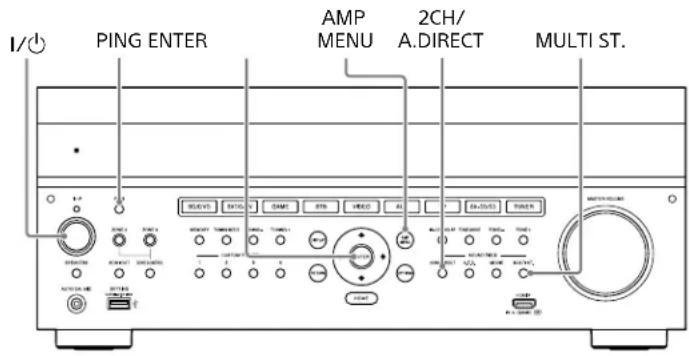

Utilisation des commandes cachées Utilisation des commandes cachées Exécution de commandes à l’aide de l’ampli-tuner Cet ampli-tuner vous permet d’effectuer diverses commandes à l’aide des boutons du panneau avant.

PING ENTER AMP MENU 2CH/ A.DIRECT MULTI ST. Fonction Opération Initialisation utilisateur (effacement de la mémoire) Maintenez enfoncé pendant 5 secondes en mode veille. Effacement des champs sonores Maintenez MULTI.ST. enfoncé et appuyez sur en mode veille. Verrouillage des réglages Maintenez PING et AMP MENU enfoncés et appuyez sur ENTER lorsque l’ampli-tuner est sous tension. Mode de commande Maintenez 2CH/A.DIRECT enfoncé et appuyez sur en mode veille.18

Exécution de commandes à l’aide de la télécommande fournie Cet ampli-tuner vous permet d’effectuer diverses commandes à l’aide de la télécommande fournie. Activation du mode de transmission du code discret pour la zone principale Tout en maintenant MAIN enfoncé, appuyez sur INPUT MODE sur la télécommande pendant 5secondes. Le mode de transmission du code discret pour la zone principale est activée lorsque MAIN commence à clignoter. Liste des commandes en mode de transmission du code discret pour la zone principale Nom de la touche Mode de transmission du code discret (principal)Nom du codeHDMI OUTPUT HDMI OUTPUTZONE2 POWER ON (ZONE2)ZONE3 POWER ON (ZONE3)MAIN POWER ONZONE 2 (allumé en rouge)ZONE 2ZONE 3 (allumé en rouge)ZONE 3MAIN (allumé en rouge) MAIN BD/DVD 1SAT/CATV 2GAME 3STB 4VIDEO 5AUX 6 TV 7 SA-CD/CD 8TUNER 9SOUND OPTIMIZER 10/0PURE DIRECT 11/*IN-CEILING SP MODE 12/#CUSTOM PRESET 1 PARTY MODE ON/OFFCUSTOM PRESET 2 ZONE 2 PARTY MODECUSTOM PRESET 3 ZONE 3 PARTY MODECUSTOM PRESET 4 ZONE 2+3 PARTY MODEDISPLAY HDMI OUTPUT AAMP MENU HDMI OUTPUT BRETURN HDMI OUTPUT A+BOPTIONS HDMI OUTPUT OFFNom de la touche Mode de transmission du code discret (principal)Nom du code

  • Le mode de transmission du code discret pour la zone principale est automatiquement annulé si vous n’appuyez sur aucune touche pendant plus de 10 minutes.19

Utilisation des commandes cachées Activation du mode de transmission du code discret pour la zone 2/zone 3 Appuyez sur ZONE2 ou ZONE3 sur la télécommande lorsque le mode de transmission du code discret pour la zone principale est actif. Le mode de transmission du code discret pour la zone 2/zone 3 est désactivé lorsque le bouton de la zone commence à clignoter. Liste des commandes en mode de transmission du code discret pour la zone 2/zone 3 Nom de la touche Mode de transmission du code discret (zone 2) Mode de transmission du code discret (zone 3) Nom du code Nom du code

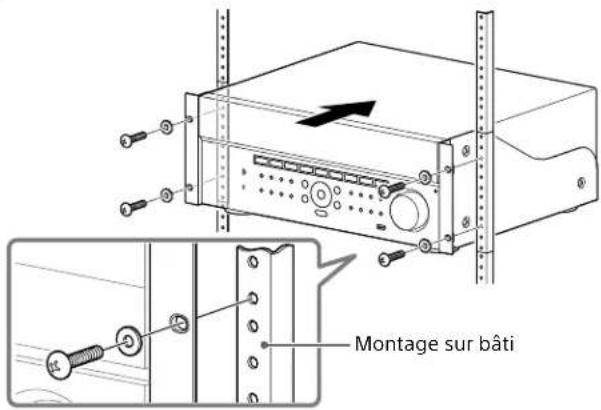

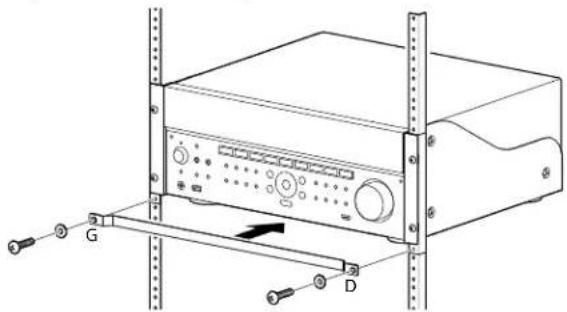

Accessoires Montage de l’ampli-tuner à l’aide du kit de montage sur bâti Assurez-vous d’utiliser un kit de montage sur bâti « WS-RE1 » dédié à cet ampli-tuner lorsque vous le montez sur un bâti. 1 Vérifiez que toutes les pièces sont fournies. Support × 2IsolateurPanneau blanc × 1

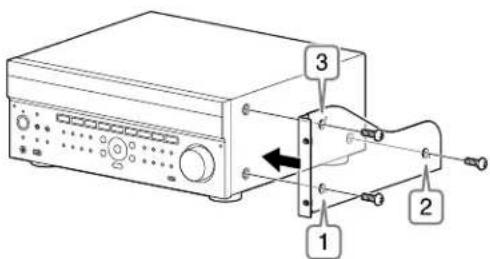

IsolateurVis M5 × 6Rondelle × 6 2 Ôtez les vis du côté droit de l’ampli-tuner. N’ôtez pas d’autres vis que celles indiquées. 3 Montez le support du côté droit de l’ampli-tuner dans l’ordre des numéros d’étape imprimés sur le support à l’aide des vis retirées à l’étape 2. 4 Répétez les étapes 2 et 3 pour le côté gauche pour monter le support. 5 Montez l’ampli-tuner sur le système de bâti. Veillez à effectuer cette étape avec plus d’une personne. Montage sur bâti 6 Montez le panneau blanc. (Le panneau blanc masque les pieds de l’ampli- tuner pour lui donner un aspect plus esthétique. L’alignement de la hauteur de l’ampli-tuner et du panneau blanc permet de l’ajuster dans un espace de taille 4U.)

Autres Autres Distribution des zones L’ampli-tuner est en mesure de fournir des signaux d’entrée pour chaque entrée vidéo ou audio à une autre zone selon les combinaisons suivantes. Capacité de distribution de zone (vidéo) Entrée vidéo Zone principale

  • Le récepteur ne peut pas reproduire de signal analogique différent sur la prise HDMI OUT de la zone 2 lorsqu’un signal analogique de la zone principale est reproduit à partir de la prise HDMI OUT A.
  • La réduction de la résolution HDMI est interdite de par la recommandation HDMI. Capacité de distribution de zone (audio) Source d’entrée/sortie Zone principale

Zone 2 HDMI OUT Prises d’entrée audio (RCA)

  • Le flux audio numérique n’est pas pris en charge pour la distribution de signaux tels que Dolby Digital et DTS. Le réglage de la sortie Digital Audio doit être « 2ch PCM » sur le périphérique de lecture.
  • La sortie et la pré-sortie des enceinte de la zone 2 ne prennent en charge que la sortie audio à 2 canaux. Les signaux de flux multicanaux sont automatiquement convertis en signaux à 2 canaux. Le signal DSD n’est pas reproduit sur la zone 2.
  • Vous ne pouvez sélectionner qu’un signal analogique en zone 3.22

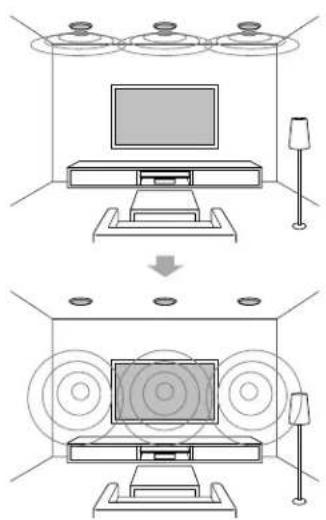

Mode d’enceintes au plafond Sony a développé un nouveau mode sonore spécial pour l’installation IC. Cette fonction permet de rabaisser virtuellement autour de l’écran les enceintes au plafond avant et centrale. De cette manière, l’auditeur peut entendre la voix des acteurs sortant de l’écran plutôt que du plafond. Ce mode permet également de rendre plus naturelle le son de la musique dans une pièce comportant des enceintes au plafond. 1 Procédez à l’Auto Calibration. 2 Sélectionnez [Setup] - [Audio Setup] - [In-Ceiling Speaker Mode] - [On] dans le menu d’accueil. Remarques

  • Ce mode n’est pas disponible si [Pro Logic II], [Pro Logic IIx], [Neo:6] ou [2ch Analog Direct] est sélectionné, ou [Pure Direct] est réglé sur [On].•Ce mode est désactivé dans un modèle d’enceinte comportant des enceintes hauts avant. Conseils
  • Vous pouvez activer/désactiver chacune des entrées du menu Input Setup.•Vous pouvez également sélectionner [In-Ceiling Speaker Mode] dans [Sound Effects] à partir du menu d’accueil.•Vous pouvez également activer/désactiver la fonction en appuyant sur IN-CEILING SP sur la télécommande ou sur l’ampli-tuner.•Pour obtenir des effets optimaux dans l’environnement d’écoute, configurez le réglage [Ceiling Speaker Height] et procédez à l’Auto Calibration.23
