Caractéristique	Détails
Type de projecteur	Projecteur LCD
Résolution native	XGA (1024 x 768 pixels)
Luminosité	2500 lumens
Contraste	2000:1
Durée de vie de la lampe	4000 heures (mode normal), 6000 heures (mode éco)
Connectivité	HDMI, VGA, S-Video, Composite Video, Audio In/Out
Poids	2.7 kg
Dimensions	300 x 230 x 80 mm
Utilisation recommandée	Présentations, projections de films, jeux vidéo
Maintenance	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Accessoires inclus	Télécommande, câble d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - VPLDX11 SONY

Comment connecter le projecteur SONY VPLDX11 à mon ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI du projecteur. Assurez-vous de sélectionner la source HDMI sur le projecteur.

Pourquoi l'image projetée est-elle floue ?

Vérifiez la lentille du projecteur pour vous assurer qu'elle n'est pas sale. Ajustez également la mise au point en utilisant la molette de mise au point sur le projecteur.

Comment ajuster la taille de l'image projetée ?

Vous pouvez ajuster la taille de l'image en modifiant la distance entre le projecteur et l'écran. Plus le projecteur est éloigné, plus l'image sera grande.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment changer la source d'entrée du projecteur ?

Utilisez la télécommande ou le panneau de contrôle du projecteur pour naviguer dans les options de source et sélectionnez la source que vous souhaitez utiliser.

Le son du projecteur est faible, que faire ?

Vérifiez le volume du projecteur via la télécommande ou le menu des paramètres. Assurez-vous également que les haut-parleurs externes, si utilisés, sont correctement connectés.

Comment remplacer l'ampoule du projecteur SONY VPLDX11 ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle de l'ampoule selon les instructions du manuel et remplacez l'ampoule usagée par une nouvelle. Refermez le couvercle et rebranchez le projecteur.

Le projecteur affiche un message d'erreur, que faire ?

Référez-vous au manuel de l'utilisateur pour identifier le code d'erreur. Il peut s'agir d'un problème avec l'ampoule, la surchauffe ou un autre problème technique.

Comment nettoyer le filtre à air du projecteur ?

Retirez le filtre à air selon les instructions du manuel, nettoyez-le avec un aspirateur ou de l'eau savonneuse, puis laissez-le sécher complètement avant de le remettre en place.

Le projecteur ne détecte pas mon appareil, que faire ?

Assurez-vous que les câbles sont bien connectés et que l'appareil source est allumé. Essayez de redémarrer le projecteur et l'appareil source, puis vérifiez à nouveau.

MODE D'EMPLOI VPLDX11 SONY

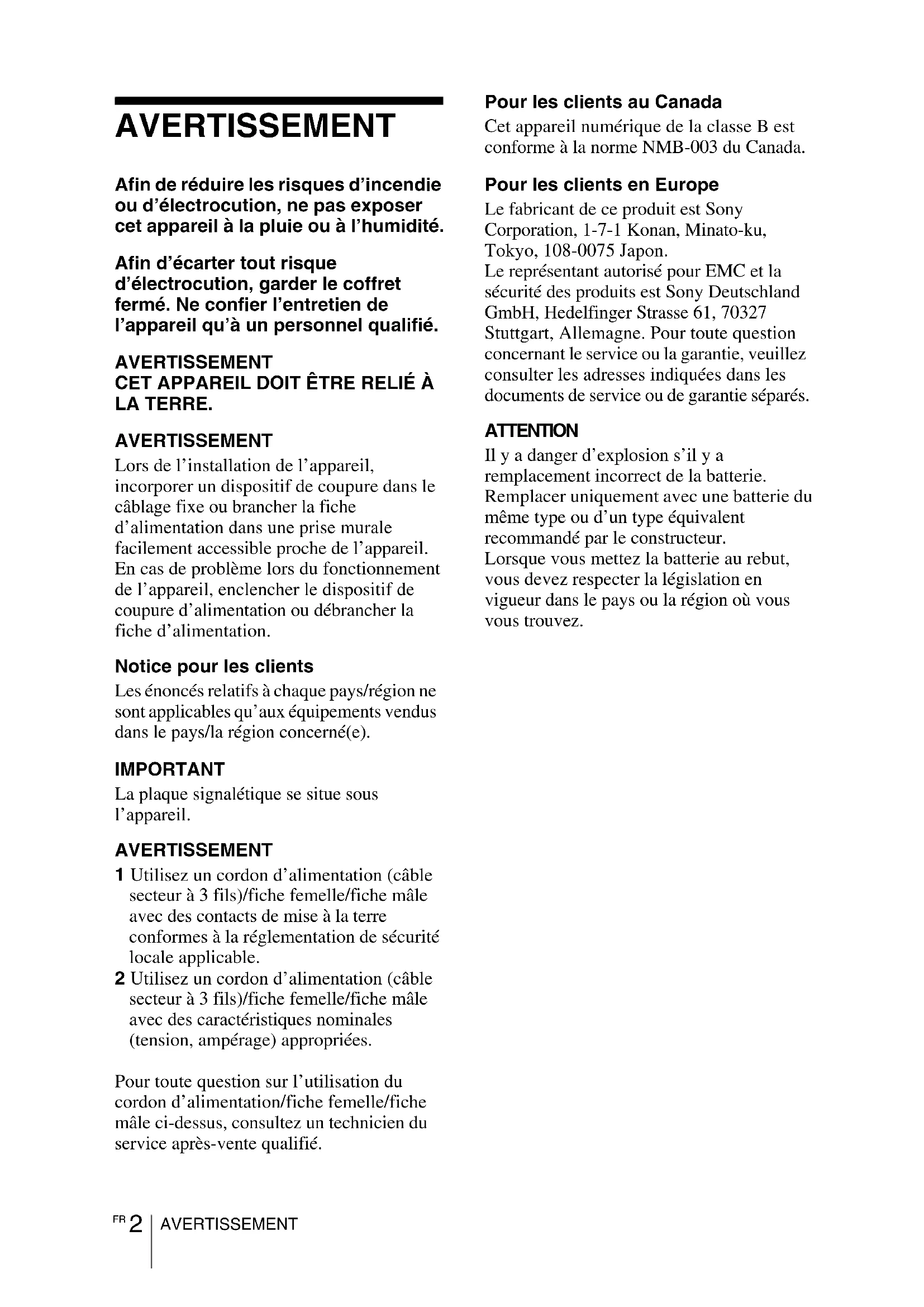

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Afin d'écarter tout risque
d'électrocution, garder le coffret
fermé. Ne confier l'entretien de
l'appareil qu'à un personnel qualifié.

AVERTISSEMENT
CET APPAREIL DOIT ETRE RELIE À LA TERRE.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

Notice pour les clients

Les énoncés relatifs à chaque pays/région ne sont applicables qu'aux équipements vendus dans le pays/la région concerné(e).

IMPORTANT

La plaque signalétique se situe sous l'ordinateil.

AVERTISSEMENT

1 Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche male avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.
2 Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche maje avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche male ci-dessus, consultez un technician du service après-venture qualifié.

Pour les clients au Canada

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses individues dans les documents de service ou de garantie séparés.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Uniquement pour le VPL-DX15

Pour les clients au Canada

Cet apparéil est conforme à l'article 15 des réglementations de la FCC et RSS-Gen des réglementations IC (Industrie Canada). Son opération est sujette aux deux conditions suivantes : (1) cet apparéil ne peut pas cause des interférences nuisibles, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles qui peuvent cause un fonctionnement non déséré.

Cet équipement est conforme aux limites d'exposition aux radiations imposées pour tous les équipements non contrôlés, et est conforme aux directives sur les expositions aux féquences radio (FR) du supplément C du DET65 et aux réglementations IC des expositions aux féquences radio (FR) RSS-102. Cet équipement devrait être installé et utilisé avec une distance minimale de 20cm entre le dispositif émettant des radiations et le corps de l'utilisateur (les extrémités ne sont pas inclues : mains, poignets, pieds et chevilles).

Pour les clients en Europe

Notice pour les clients : Les informations suivantes ne sont applicables qu'aux équipements vendus dans les pays appliquant les directives de l'union europeenne.

Ce produit est concu pour etre utilise dans les pays suivants:

AT

BE

BG

CY

CZ

DK

KE

EE

FI

FR

DE

GR

HUEIT

LVT

LUMTN

PL

PTRO

SK

SIES

SEGB

IS

LI

NO

CH

Par la presente Sony Corporation déclare que l'appareil VPL-DX15/Data Projector est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante: http://www.compliance.sony.de/

Pour les clients en France

La fonction WLAN de cet apparéil (Data Projector) doit exclusivement être utilisée à l'intérieur.

Pour les clients en Italie

L'utilisation des reseaux RLAN est regie :

• en ce qui concerne l'utilisation à des fins privées, par le Décret législatif du 1er août 2003, No. 259 (« Code des communications électroniques »). En particulier, l'Article 104 qui stipule quand l'obtention préalable d'une autorisation générale est requise, et l'Article 105 qui précise quand une'utilisation libre est permise ;
• en ce qui concerne la fourniture au public d'un accès RLAN aux réseaux et services de télécommunications, par le Décret ministeriel du 28 mai 2003, et de l'Article 25 (autorisation générale pour les réseaux et services de communications électroniques) du Code des communications électroniques;
• en ce qui concerne l'utilisation à des fins privées, par le Décret ministeriel du 12 juillet 2007.

Pour les clients en Chypre

L'utilisateur final doit enregistrer les
peripheriques RLAN aprous du
Département des communications
électroniques (P.I. 6/2006 et P.I. 6A/2006).

P.I. 6/2006 représenté l'Ordre des communications radio (Catégories des stations sujettes à une autorisation et un enregistrement généraux) de 2006. P.I. 6A/2006 représenté l'Autorisation générale pour l'utilisation des fréquences radio par les réseaux locaux radio (RLAN) et par les systèmes d'accès sans fil (WAS).

Pour les clients en Norvège

L'utilisation de cet équipement radio n'est pas permise dans la zone géographique située à l'intérieur d'un rayon de 20km du centre de Ny-Alesund, Svalbard.

Précautions

Sécurité

Assurez-vous que la tension de service de votre projecteur est identique à la tension locale. Si un adaptateur de tension est nécessaire, informez-vous auprès d'un technicien Sony agreé.
- Si du liquide ou un objet solide pénétre dans le coffret, débranchez l'appareil et faites-le vérifier par un technicien Sony/agréé avant de poursuivre l'utilisation.
- Debranchez le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.
- Pour débrancher le cordon, le tirer par la fiche. Ne tirez jamais sur le cordon lui-même.
- La prise murale doit se trouver à proximé du projecteur et être facile d'accès.
L'appareil demeure connecté à la source d'alimentation secteur tant qu'il est branché sur la prise murale, et ce même si l'appareil est eteint.
- Ne regardez pas dans l'objet lorsque la lampe est allumée.
- Ne mettez pas la main et ne posez aucun objet pres des orifices de ventilation (sortie dair); l'air qui s'en échappe est très chaud.
- Prenez garde de vous coincer les doigts dans le dispositif de réglage lorsque vous réglez la hauteur de l'appareil. Ne exercez pas une pression forte sur le dessus de l'appareil alors que le dispositif de réglage est sorti.
- Saisissez les deux cotés de l'appareil avec les deux mains pour le transporter.

Éclairage

• Pour une qualité d'image optimale, la face avant de l'écran ne doit pas être directement exposée à une source d'éclairage ou au rayonnement solaire.
• Occultez les fenêtres qui font face à l'écran au moyen de rideaux opaques.
• Il est préférible d'installer le projecteur dans une piece où le sol et les murs ne sont pas revétus d'un matériel réfléchissant la lumière. Si le sol et les murs réfléchissent la lumière, nous vous recommendons de

reemplacer le revêtement de sol et mural par un de couleur someday.

Prévenir l'accumulation de chaleur interne

L'appareil est équipé d'orifices de ventilation sur sa face inférieure (entree d'air) et sur le cote (sortie d'air). Evitez de bloquer ces orifices ou de placer quoi que ce soit a proximate, autrement la chaleur risque de s'accumuler à l'intérieur de l'appareil, causant une dégradation de l'image ou endommageant l'appareil.

Nettoyage

Avant le nettoyage

Veillez à débrancher le cordon d'alimentation de la prise de courant alternatif.

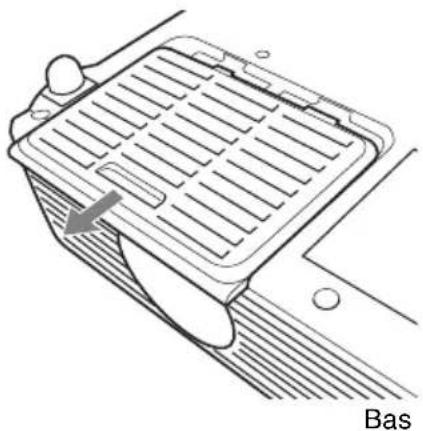

Nettoyage du filtré à air

• Nettoyez le filtré à air chaque fois que vous changez la lampe.
• Reportez-vous à « Nettoyage du filtré à air » pour le nettoyage du filtré à air.

Nettoyage de I'objectif

La surface de l'objectif a ete soumise a un
traitement special, destiné a réduire la
réflexion de la luziere.

Un entretien incorrect peut réduire les performances du projecteur. Veillez à ce qui suit :

• Ne touchez pas l'objet. Pour dépoussierer l'objet, employez un chiffon doux et sec. N'utilisez pas de chiffon humide, de solution détergente ni de diluant.
• Passez un chiffon doux (chiffon de nettoyage ou pour vitres) sur l'objet, sans froter.
• Eliminiez les taches tenaces avec un chiffon doux (chiffon de nettoyage ou pour vitres) légèrement impregné d'eau.
• N'utilise jamais de solvants tels que l'alcool, le benzène, les diluants ou les détergents acides, alcalins ou abrasifs, ni un chiffon de nettoyage chimique, car ils risqueraient d'endommager la surface de l'objectif.

Nettoyage du boitier

• Nettoyez le boitant avec un chiffon doux et sec sans frottier. Éliminez les taches tenaces avec un chiffon légèrement impréné d'une solution détergente neutre, puis essuyez avec un chiffon doux sec.
• L'utilisation d'alcohol, de benzène, de diluants ou d'insecticide risque d'endommager la finition du boîtier ou d'effacer les instructions indiquées sur ce dernier. N'utilise pas ce type de produits chimiques.
• Si vous frotte le boîtier avec un chiffon sale, vous risquez de le griffer.
• En cas de contact prolongé du boîtier avec du caoutchouc ou de la résine vinylique, la finition risque de se déteriorer ou le revêtement de se décoller.

Projecteur LCD

Le projecteur LCD est fabriqué au moyen d'une technologie de haute précision. Il se peut toute fois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaisent continulement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'un dysfonctionnement. Si vous utilisez plusieurs projecteurs LCD pour projeter sur un écran, la reproduction des couleurs peut varier selon les projecteurs, même s'ils sont du même modèle. Ceci est dû au fait que l'équilibre des couleurs peut être réglé différemment sur les projecteurs.

Remarques sur l'installation et l'utilisation

N'installez pas l'appareil dans les conditions suivantes. Ces installations peuvent causeur un dysfonctionnement de I'appareil ou I'endommager.

Mauvaise ventilation

Assurez une circulation d'air adequate afin d'eviter toute surchauffe interne. Ne placez pas le projecteur sur des surfaces textiles (tapis, couvertures, etc.) ni a proximite de rideaux ou de draperies susceptibles d'obstruer les orifices de ventilation.
Lorsque la chaleur s'accumule à l'intérieur de l'appareil en raison du blocage des orifices de ventilation, le capteur de température s'active et le message « Surchauffe! Lampe OFF 1 min. » s'affiche. L'appareil se mettra automatiquement hors tension au bout d'une minute.
- Laissez un dégagement de plus de 30 cm (11 7/8 pouces) autour de l'appareil.
- Prenez garde que des petits objets, tels que des bouts de papier, ne soient aspirés par les orifices de ventilation.

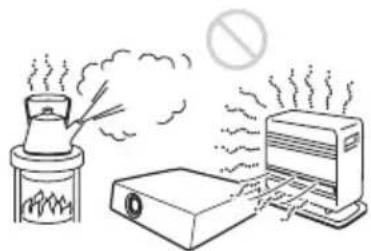

Très chaud et humide

• N'installez pas le projecteur dans un endroit très chaud, très humide ou très froid.
• Pour éviter la condensation d'humidité, n'installez pas le projecteur dans un endroit où la température est susceptible d'augmenter rapidement.

Exposé directement au flux d'air froid ou chaud d'un climatiseur

L'installation dans un tel emplacement peut causeur un dysfonctionnement de I'appareil a cause de la condensation de I'huidite ou d'une hausse de temperature.

Proximate d'un capteur de chaleur ou de fumée

Cela peut cause un dysfonctionnement du capteur.

Très poussièux ou extrémement enflammé

N'installez pas le projecteur dans un environnement très poussiereux ou enfume. Le filtré à air pourrait se colmater avec, pour résultat, un dysfonctionnement ou des dommages du projecteur. La poussière colmatée ferait obstacle au passage de l'air à travers le filtré et il en résultatait une surchauffe interne du projecteur. Nettoyez le filtré à air chaque fois que vous changez la lampe.

Utilisation à haute altitude

Si l'appareil est utilisé à une altitude de 1500 m ou plus, réglez l'options « Mode haute altit. » sur « On » dans le menu Réglage. Si ce réglage du mode n'est pas effectué alors que l'on utilise l'appareil à haute altitude, des effets negatifs peuvent s'ensuivre, tels qu'une baisse de fiabilité de certains composants.

Remarque sur I'écran

Si un écran à surface inégale est utilisé, il se peut, dans de rares cas, que des motifs de lignes apparaissent sur l'écran suivant la distance qui sépare l'écran de l'appareil ou suivant le taux de grossissement du zoom. Il ne s'agit pas d'un dysfonctionnement de l'appareil.

Conditions déconseillées

N'utilisez pas l'appareil dans les conditions suivantes.

Ne basculez pas l'appareil

Évitez d'utiliser l'appareil en le faisant basculer sur le côté. Cela pourrait provoquer un dysfonctionnement.

N'inclinez pas vers la droite/gauche

Évitez d'utiliser l'appareil en l'inclinant sur la droite ou la gauche de plus de 20 degrés. Tout autre type d'installation peut causeur un dysfonctionnement.

Ne bloquez pas les orifices de ventilation

Évitez de recouvrir d'objets les orifices de ventilation (sortie/entree), autrement la chaleur risque de s'accumuler à l'intérieur de l'appareil.

Ne placez aucun objet qui pouvait faire obstacle juste devant I'objectif

Ne placez pas des objets juste devant l'objet pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la luzière risque de les endommager. Utilisez la touche de masquage d'image pour couper l'image.

Utilisation des manuels sur CD-ROM

Le CD-ROM fourni compte les modes d'emploi et le fichier ReadMe, en japonais, en anglais, en français, en allemand, en italien, en espagnol, en chinois et en russe. Veuillez tout d'abord consulter le fichier ReadMe.

Preparation

Pour pouvoir dire le mode d'emploi sur le CD-ROM, le calculé Adobe Acrobat Reader 5.0, ou une version ultérieure, doit être installé. Si Adobe Acrobat Reader n'est pas installé sur toute ordinateur, vous pouvez télécharger une version gratuite de ce calculé depuis le site Internet de Adobe Systems.

Pour lire le mode d'emploi

Le mode d'emploi se trouve sur le CD-ROM fourni. Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre ordinateur. Il demarrera automatiquement après quelques instants. Sélectionnez le mode d'emploi que vous souhaitez lire.

Sur certains ordinateurs le CD-ROM ne démarrera pas automatiquement. Dans ce cas, ouvrez le fichier du mode d'emploi de la façon suivante.

(Avec un système d'exploitation Windows)

① Ouvrez Postedetravail
② Faites un cli c droit sur Iicone du CDROM et selectionnee « Explorer »
③ Double-cliquez sur le fichier «index.htm» et selectionnez le mode d'emploi que vous souhaitez dire.

(Avec un système d'exploitation Macintosh)

① Double-cliquez sur l'icone du CD-ROM sur le bureau.
Double-cliquez sur le fichier « index.htm » et selectionnez le mode d'emploi que vous souhaitez dire.

Remarque

Si vous n'étés pas en mesure d'ouvrir le fichier « index.htm», double-cliquez sur le mode d'emploi que vous souhaitez dire dans le dossier « Operating_Instructions »

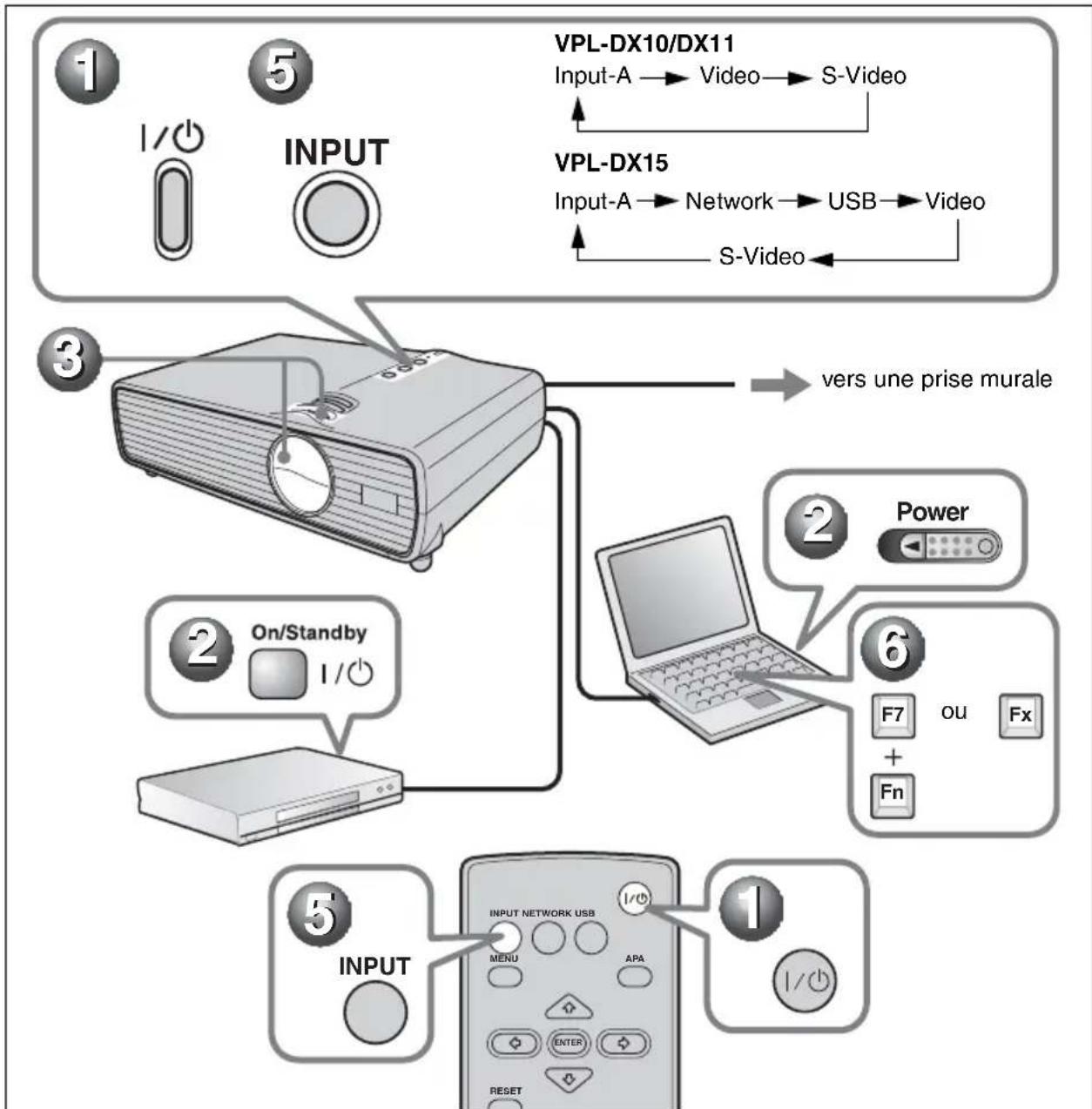

Projection

Projection

1 Appuyez sur la touche I/O.
2 Mettez l'appareil raccordé au projecteur sous tension.
3 Déplacez le levier de l'obturator de l'objectif pour ouvrir l'obturator de l'objectif.
Ajustez la position, la taille, et la mise au point de l'image.

Voir « Ajustement du projecteur » à la page 9.

5 Appuyez sur la touche INPUT de la télécommande ou du panneau de commande pour selectionner la source d'entrée.
Une fois l'ordinateur raccardé, réglez-le pour que le signal soit envoyé seulement au moniteur externe.

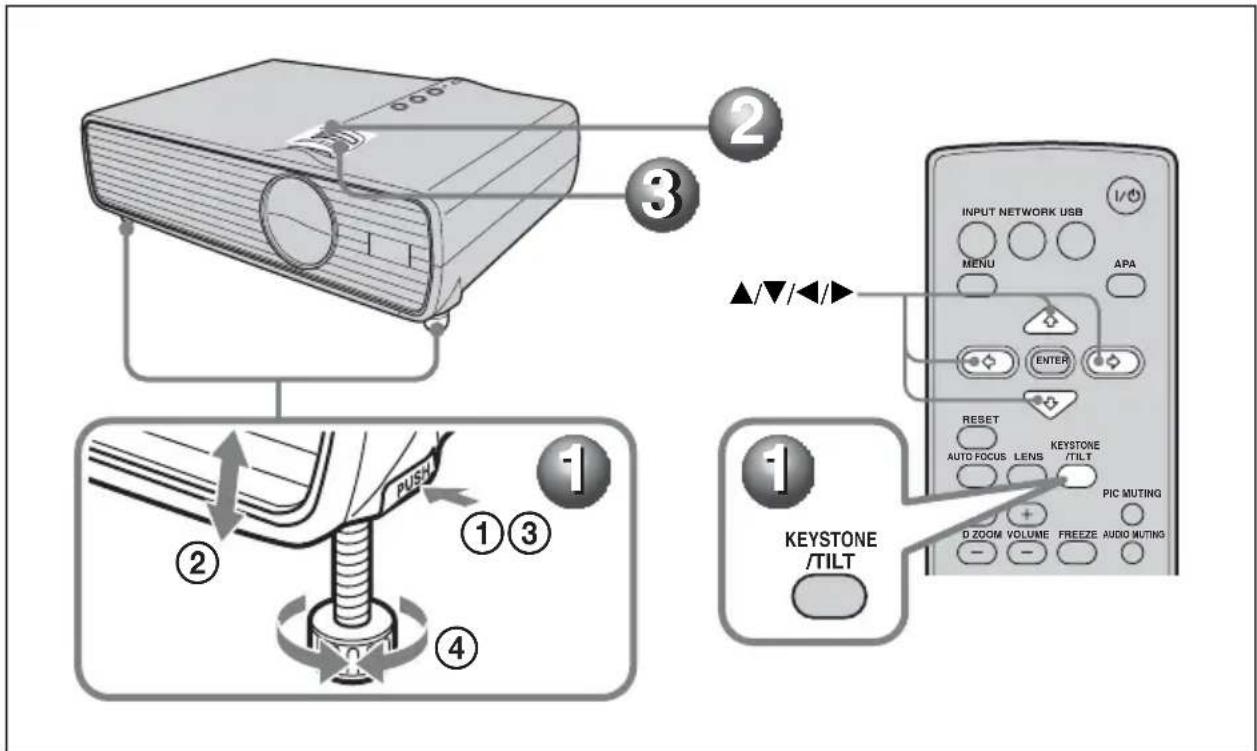

Ajustement du projecteur

Utilisez les supports régables pour ajuster l'inclinaison (la position supérieure ou inférieure de l'image) du projecteur.

La correction de trapèze V est effectué automatiquement lorsque vous ajustez l'inclinaison avec les supports régiables.

① Soulevez le projecteur tout en appuyant sur le bouton du support.
② Ajustez l'inclinaison du projecteur.
③Relâchéz le bouton.
④ Pour un ajustement précis, tournez le support vers la droite ou la gauche.

Pour ajuster manuellement l'inclinaison

Appuyez sur la touche KEYSTONE/TILT de la télécommande pour afficher le menu TILT et ajustez l'inclinaison avec les touches / / / .

Ajustez la taille de l'image avec la bague de zoom.

Ajustez la mise au point avec la bague de mise au point.

Mise hors tension

1 Appuyez sur la touche I/O.
2 Lorsqu'un message apparait, appuyez une nouvelle fois sur la touche I/0.
3 Débranche le cordon d'alimentation secteur de la prise murale une fois que le ventilateur s'est arrêté et que la touche I/ô est allumé en rouge.

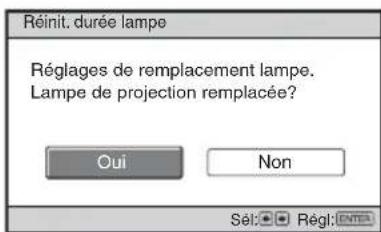

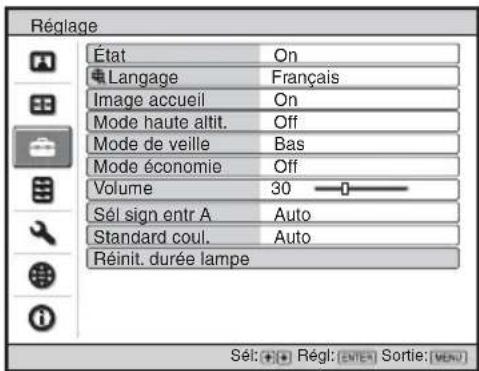

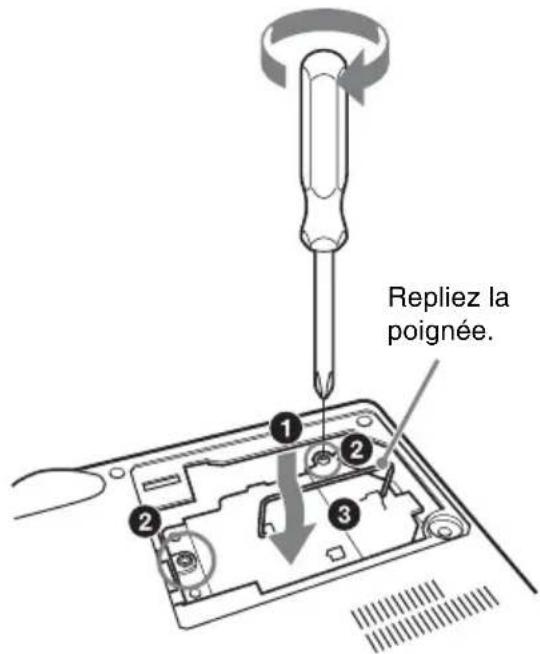

Remplacement de la lampe

La lampe utilisée comme source d'éclairage est un produit consommable ; remplacez cette lampe par une neue dans les cas suivants :

• Lorsque la lampe a grillé ou perdu de sa luminosité
• « Remplacer la lampe. » apparait sur l'écran
• Le témoin LAMP/COVER clignote en orange (Taux de répétition de 3 clignotements) (Voir page 14 pour une autre cause possible.)

La durée de vie de la lampe dépend des conditions d'utilisation.

Utilisez une lampe pour projecteur LMP-D200 comme lampe de rechange.

L'utilisation de lampes autres qu'une LMP-D200 peut provoquer des dommages au projecteur.

Mise en garde

La lampe reste chaude après la mise sous tension du projecteur avec la touchel/(). Ne la touchez pas car vous pourriez vous brûler les doigts. Avant de remplacer la lampe, attendez au moins une heures pour lui permettre de se refroidir.

Remarques

• Si la lampe se casse, contactez un technicien Sony agreé.
• Retirez la lampe en la tenant par la poignée.
  Ne touche pas la lampe car vous pourriez vous brûler ou vous blesser.
• Lorsque you retirez la lampe, veillez à ce qu'elle reste horizontal et tirez-la droit vers le haut. N'inclinez pas la lampe. Si vous retirez la lampe en l'inclinant et qu'elle se casse, vous risquez d'être blessé par des projections de verre.

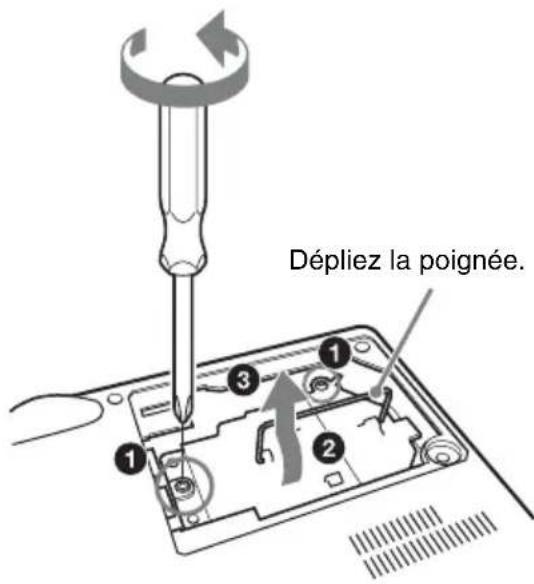

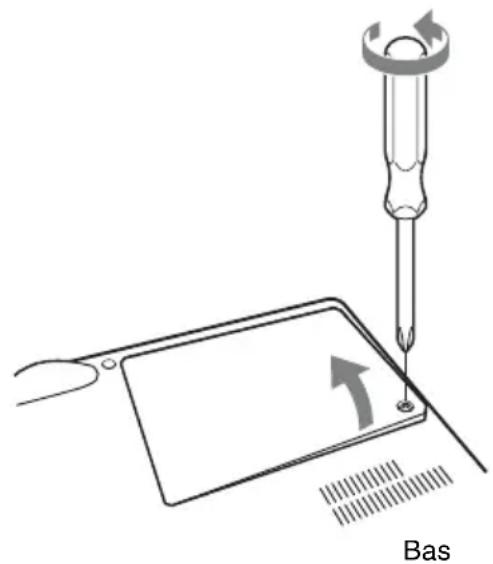

  1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation secteur de la prise de courant.

Remarque

Avant de remplacer la lampe après avoir utilisé le projecteur, entendez au moins une heures pour lui permettre de se refroidir.

2 Placez une couche de protection (chiffon) sous le projecteur. Retournez le projecteur tete en bas de façon que sa face inférieure soit visible.

Remarque

Assurez-vous que le projecteur est stable après l'avoir returné.

3 Ouvrez le couvercle de la lampe en desserrant la vis avec un tournevis cruciforme.

Remarque

Par mesure de sécurité, ne desserrez pas d'autres vis.

4 Desserrez les deux vis du bloc de lampe à l'aide du tournevis cruciforme (1). Dépliez la poignée (2), puis retirez la lampe en la tenant par la poignée (3).

Attention

N'introduisez pas les doigs dans la fente de remplacement de la lampe et veillez a ce qu'aucun liquide ou objet ne tombe a l'intérieur de la fente pour éviter tout risque d'électrocution ou d'incendie.

5 Introduisez la nouvelle lampe à fond jusqu'à ce qu'elle soit correctement en place (1). Serrez les deux vis (2). Maintenez la poignée abaissee lorsque vous remplacez la lampe (3).

Remarques

• Veillez à ne pas toucher la surface en verre de la lampe et un conducteur à l'intérieur.
• Insérez fermement la poignée pour la fixer correctement.
  Le projecteur ne se met pas sous tension si la lampe n'est pas correctement installed.

6 Refermez le couvercle de la lampe et desserrez la vis.

Remarque

Assurez-vous de remettre solidement en place le couvercle de la lampe à sa position initiale. Sinon le projecteur ne peut pas être mis sous tension.

7 Remettez le projecteur à l'endetroit.
8 Branchez le cordon d'alimentation. La touche I/ s'allume en rouge.
9 Appuyez sur la touche I/ () pour allumer le projecteur.
10 Appuyez sur la touche MENU, puis selectionnez le menu Reglage.
11 Sélectionnez « Réinit. durée lampe », puis appuyez sur la touche ENTER.

« Réglages de remplacement lampe. Lampe de projection remplaee?» s'affiche sur 1'ecran de menu.

12 Sélectionnez « Oui » avec la touche ↓, puis appuyez sur la touche ENTER. La durée de lampe est initiaisée à 0, et « Réinitialisation de durée de lampe terminée! » s'affiche sur écran de menu.

Metre à disposition de la lampe usagée

Pour les clients aux États-Unis
La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être reglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuilles communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Nettoyage du filtré à air

Le filtrte a air doit etre nettoyé au bout d'environ 500 heures d'utilisation. Retirez le couvercle du filtrte a air, et utilisez un chiffon légèrement impregné d'un détergent doux pour retarder la poussière.
Le temps nécessaire au nettoyage du filtré a air varie suivant l'environnement ou les conditions d'utilisation du projecteur.

1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation.
2 Placez une couche de protection (chiffon) sous le projecteur et returnez le projecteur.
3 Otez le couvercle du filtré à air.

4 Retirez le filtré, et essuyez-le avec avec un détergent doux.
5 Replacez le filtrre sur le couvercle du filtrre a air.
6 Replacez le couvercle du filtré à air.

Remarques

S'il n'est pas possible d'enlever la poussiere du filtré à air, remplacez ce dernier par un neuf.
- Pour plus d'informations sur les nouveaux filtres à air, veuilles contacter vous représentant Sony.
Assurez-vous de bien fixer le couvercle du filtré à air pour éviter des problèmes de fonctionnement du projeteur.

Dépannage

Si le projecteur ne fonctionne pas correctement, essayez d'en déterminer la cause et de remédier au problème comme il est indiqué ci-dessous. Si le problème persiste, consultez le service après-vente Sony.

Pour plus de renseignements sur ce problème, consultez le mode d'emploi sur le CD-ROM.

Tension

Symptôme Cause et remède
Le projecteur ne se met pas sous tension.	• Le cordon d'alimentation secteur n'est pas branché. →Branchez fermement le cordon d'alimentation secteur. • La lampe ou son couvercle n'est pas correctement fixé en place. →Fixez correctement la lampe ou son couvercle.


Symptôme Cause et remède
Pas d'image. • Le projecteur	ne se met pas sous tension. →Allumez le projecteur. • Un cable est débranché ou les raccordements sont incorrects. →Assurez-vous que les raccordements sont bien effectués. • L'obturator de l'objectif est fermé. →Ouvrez l'obturator de l'objectif. • La sélection d'entrée est incorrecte. →Sélectionnez la source d'entrée correcte. • L'image a été masquée. →Appuyez sur la touche PIC MUTING pour faire réapparaître l'image. • Le signal de l'ordinateur n'est pas réglé sur sortie vers un moniteur externe ou réglé sur sortie vers un moniteur externe et un moniteur LCD d'un ordinateur. →Réglez le signal d'ordinateur pour une sortie vers un moniteur externe uniquement.
L'image est parasitée. Il n'est pas possible de brancher correctement le cable de raccordement. →Vérifiez que le cable de raccordement est bien branché.
L'affichage sur écran n'appeaît pas.	« État » dans le menu Réglage a été réglé sur « Off ». →Réglez « État » dans le menu Réglage sur « On ».
La balance des couleurs est incorrecte.	• La qualité d'image est mal régéc. →Réglez la qualité d'image dans le menu Image. • Vous pouvez réinitialiser toutes les valeurs de paramétrage à leur défaut. • L'options sélectionnée pour « Sél sign entr A » dans le menu Réglage est incorrecte. →Sélectionnez correctement l'options « Ordinateur», « Video GBR » ou « Composant » selon le signal d'entrée. • Le projecteur est réglé sur le mauvais standard couleur. →Réglez « Standard coul. » dans le menu Réglage sur le standard couleur du signal d'entrée.
L'image est trop nombre. • Le contraste ou la Lumière ne sont pas correctement régés. →Réglez correctement le Contraste ou la Lumière dans le menu Image. →Vous pouvez réinitialiser toutes les valeurs de paramétrage à leur défaut. • La lampe est grillée ou a perdu de sa luminosité. →Réglez « Durée de lampe » dans le menu Informations.
L' image n'est pas nette. • L' image est mal mise au point. →Réglez la mise au point. • De la condensation s'est formée sur l'objectif. →Laissez le projecteur sous tensionpendant environ deux heures.
L' image dépasse de l'écran.	• Vous avez appuyé sur la touche APA bien qu'il y ait des bandes noires autour de l'image. →Affichez l'image en entier sur l'écran et appuyez sur la touche APA. • Le réglage de l'écran est incorrect. →Réglez « Déplacement » dans le menu de configuration Ecran. •Vous pouvez réinitialiser toutes les valeurs de paramétrage à leur défaut.
L' image tremblote. Le réglage de l'écran est incorrect. →Réglez « Phase » dans le menu de configuration Ecran. •Vous pouvez réinitialiser toutes les valeurs de paramétrage à leur défaut.
Le rapport de format de l'écran est incorrect.	Le réglage de l'écran est incorrect. →Réglez « Aspect » dans le menu de configuration Ecran. •Vous pouvez réinitialiser toutes les valeurs de paramétrage à leur défaut.

Son

Symptôme Cause et remède

Pas de son. • Un cable est débranché ou les raccordements sont incorrÊnts. →Assurez-vous que les raccordements sont bien effectués. • Le cable de raccordement audio utilisé est incorrect. →Utilisé un cable audio stéréo sans résistance. • Le son est coupé. →Appuyez sur la touche AUDIO MUTING pour annuler la coupure du son. • Le son n'est pas correctement réglé. →Ajustez le son avec la touche VOLUME +/- de la télécommande.

Indicateurs

Symptôme Cause et remède
Le tímoin LAMP/ COVER clignote en orange. (Taux de répétition de 2 clignotements)	Le couvercle de la lampe est mal fixé. →Fixez fermement le couvercle.
Le tímein LAMP/ COVER clignote en orange. (Taux de répétition de 3 clignotements)	• L'intérieur de l'appareil a atteint une température élevé, et le capteur de température a été activé. →Vérifiez que rien ne bloque l'arrivée d'air frais et les fentes de ventilation. • La lampe a atteint une température élevé. →Attendez 90 secondes pour que la lampe refroidisse, puis rallumez le projecteur. Lorsque vous avez vérifié les éléments ci-dessus, si la panne se reproduit, cela peut être dû aux causes suivantes: • La lampe a atteint la fin de sa durée de vie utile et doit être replacée. • L'intérieur de l'appareil a atteint une température élevé, et le fusible de la température a grillé. →Consultez le service après-vente Sony.
La touche l'① clignote en rouge. (Taux de répétition de 2 clignotements)	• La température à l'intérieur du projecteur est anormalement élevé. →Assurez-vous que les orifices de ventilation ne sont pas obstrués. • Le projecteur est utilisé à haute altitude. →Assurez-vous que « Mode haute altit. » dans le menu Réglage est régisé sur « On ».
La touche l'① clignote en rouge. (Taux de répétition de 4 clignotements)	Le ventilateur est défectueux. →Consultez le service après-vente Sony.
La touche l'① clignote en rouge. (Taux de répétition de 6 clignotements)	Débranchez le cordon d'alimentation secteur de la prise murale une fois la touche l'① éteinte, puis rebranchez-le et remettez le projecteur sous tension. Si le la touche l'① clignote en rouge et que le problème persististe, le circuit électrique est en panne. Ou alors, l'intérieur de l'appareil a atteint une température élevé, et le fusible de la température a grillé. →Consultez le service après-vente Sony.

Specifications

Système de projection

3 panneaux LCD, 1 objectif, système de projection

Panneau LCD Panneau XGA de 0,63 pouce (16,0mm) ,2360000 pixels environ (786432 pixels × 3

Objectif Objectif zoom 1,2 bois f 18,63mm a 22,36~mm / F1,65 a 1,8

Lampe Lampe au mercure ultra-haute pression de 200 W

Dimensions de l'image projetée (en diagonale) 40 pouces à 300 pouces (1 016 mm à 7 620 mm))

Intensité lumineuse

VPL-DX10:2500lumen

VPL-DX11/DX15:3000lumen

(Lorsque Mode de lampe est sur « Haut »).

Distance de projection

Voir « Installation du projecteur et schéma d'installation » dans le « Mode d'emploi » sur le CD-ROM fourni.

Standard couleur

Système 3.58/PALNSISCAM/ NTSC4.43/PAL-M/PAL-N/ PAL60, selection automatique/ manuelle

(NTSC4.43 est le standard couleur utilisé lors de la lecture d'une cassette video enregistrée en NTSC sur un magnétoscope NTSC4.43.)

Résolution 750 lignes TV horizontales (entree videoe) 1024× 768 pixels (entree RVB)

Signaux d'ordinateur compatibles 1) fH: 19kHz a 80~kHz

fV:48Hza92Hz

(Résolution maximale du signal d'entrée: SXGA+ 1400 × 1050

fV:60 Hz)

1) Spécífiez la résolution et la fréquence du signal de l'ordinateur utilisé dans les limites des signaux préprogrammés admissibles du projecteur.

Signaux videoutilisable

15kRVB ,Composantes 50 / 60Hz composantes progressif 50/60

Consommation électrique

VPL-DX15:320Wmax.

en veille (Standard) : 10,5 W

en veille (Bas): moins de 1,0 W

VPL-DX10/DX11:320Wmax.

en veille (Standard) : 5,5 W

en veille (Bas): moins de 1,0 W

Température de fonctionnement

0^ à 35^ (32°F à 95°F)

Accessoires fournis

Télécommande (1)

Pile au lithium CR2025 (1)

Câble HD D-sub à 15 broches

(2 m) (1) (1-791-992-51/Sony)

ou (1-791-992-61/Sony)

Mallette de transport (1)

Cordon d'alimentation secteur (1)

Mode d'emploi (CD-ROM) (1)

Guide de reférence rapide (1)

Étiquette de sécurité (1)

La conception et les specifications de l'appareil et de ses accessoires en option sont susceptibles d'être modifiées sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelques sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet apparéil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison qu'elle qu'elle soit.

Accessoires en option

Lamp de projecteur

LMP-D200 (pour remplacement)

Outil de presentation

RM-PJPK1

Les accessoires en option ne sont pas tous disponibles dans tous les pays et régions.

Pour plus d'informations, veuillez contacter vous revendeur Sony/agree.

ADVERTENCIA

Etiqueta de sécurité (1)
