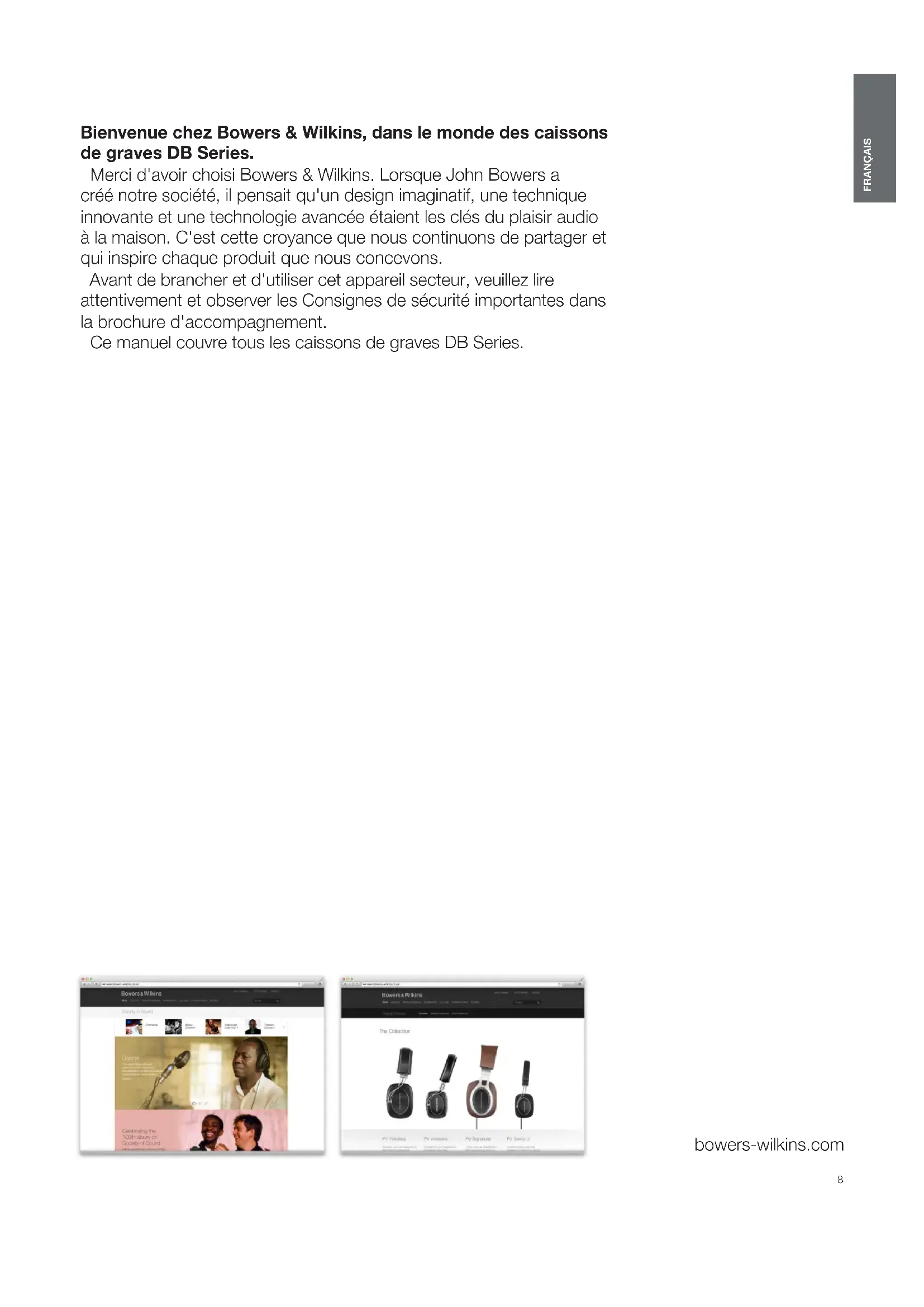

Should you require further help or advice for DB Series subwoofers please visit the support site here. Home page Input set up page8 FRANÇAIS bowers-wilkins.com Bienvenue chez Bowers & Wilkins, dans le monde des caissons de graves DB Series. Merci d'avoir choisi Bowers & Wilkins. Lorsque John Bowers a créé notre société, il pensait qu'un design imaginatif, une technique innovante et une technologie avancée étaient les clés du plaisir audio à la maison. C'est cette croyance que nous continuons de partager et qui inspire chaque produit que nous concevons. Avant de brancher et d'utiliser cet appareil secteur, veuillez lire attentivement et observer les Consignes de sécurité importantes dans la brochure d'accompagnement. Ce manuel couvre tous les caissons de graves DB Series. FRANÇAIS Table des matières FRANÇAIS 1

1. Contenu de l'emballage 2

Conguration et commandes 2 Égalisation de pièce 2 Multiple entrées 2 Réglage de niveau 2 Conguration du ltre passe-bas 2 Égalisation d'entrée 2

3. Installer le caisson de graves 2

3.1 Avant de commencer 2

3.2 Positionnement 2

3.3 Options de pieds du caisson de graves 3

3.4 Grilles du caisson de graves 3

Alimentation secteur 3 Connexions de signal 3

Connexion de commandes 3

5 - RS-232: Connecteur D à 9broches- 3

4. Conguration et commandes 4

4.1 Égalisation de pièce 4

4.2 Conguration d'entrée 5

5. Caissons de graves en fonctionnement 6

6. Réinitialisation 6

1. Contenu de l'emballage

1. Caissons de graves DB Series

2. Câble(s) d'alimentation

3. Grilles d'enceinte

4. Pieds pointus, de découplage et en caoutchouc

Votre caisson de graves DB Series est un produit à très hautes performances qui protera d'une installation bien pensée. Nous vous recommandons de lire ce manuel avant de commencer. Les caissons de graves DB Series sont compatibles avec les applications de basse fréquence en stéréo conventionnelle et home cinéma. Ils intègrent un large éventail de fonctions permettant d'étendre leur polyvalence et d'adapter avec précision leurs performances à la pièce d'écoute, à la position d'écoute et au matériel diffusé. Ces fonctions sont brièvement évoquées dans les paragraphes suivants: Conguration et commandes Les caissons de graves DB Series peuvent uniquement être congurés et commandés via l'application Bluetooth DB Subwoofers de Bowers & Wilkins, disponible sur les appareils iOS et Android. Avant d'installer votre caisson de graves, veuillez télécharger et installer l'application DB Subwoofers sur votre appareil iOS ou Android. Il n'est pas possible de congurer ou d'utiliser un caissons de graves DB sans cette application. Remarque: L'application DB Subwoofers requiert l'iOS version 10, l'Android version 5 ou des versions ultérieures. Le Bluetooth doit être activé dans les paramètres iOS ou Android. Égalisation de pièce Les caissons de graves DB Series peuvent optimiser automatiquement leurs performances pour s'adapter aux caractéristiques acoustiques de l'environnement d'écoute. Multiple entrées Les caissons de graves DB Series proposent des entrées RCA Phono et des entrées analogiques XLR stéréo symétriques. Les entrées peuvent être connectées en simultané et congurées indépendamment pour différentes applications système. Réglage de niveau Les caissons de graves DB Series intègrent un réglage de niveau et d'assiette. Le réglage d'assiette permet une adaptation optimale des niveaux de sortie selon la source, an que le volume du caisson de graves corresponde à celui des enceintes principales pour toutes les entrées. Conguration du ltre passe-bas Les caissons de graves DB Series proposent des options de ltre passe-bas pour les congurations stéréo des connexions RCA et XLR. Lorsque les connexions mono (LFE) sont utilisées, les fonctions de gestion des basses de l'équipement source doivent être employées. Pour les installations stéréo, les caractéristiques du ltre passe-bas peuvent être adaptées aux spécications des enceintes principales Bowers & Wilkins spéciques ou des enceintes principales d'un autre fabricant. Égalisation d'entrée Les caissons de graves DB Series proposent des préréglages d'égalisation en option conçus pour correspondre au matériel de lecture de musique ou de lm. Une égalisation personnalisée via un égaliseur cinq bandes est également prévue. Schéma 1a Positionnement du caisson de graves dans les systèmes stéréo Schéma 1b Positionnement du caisson de graves dans les home cinéma

3. Installer le caisson de graves

3.1 Avant de commencer

Veuillez suivre les consignes de déballage imprimées sur le carton. Votre caisson de graves DB Series est lourd et requiert deux personnes pour le déballage, près de la position d'installation choisie. Remarque: Les caissons de graves DB Series ne nécessitent pas de support d'installation particulier; nous recommandons de ne pas les installer dans de meubles personnalisés. Cependant, si un meuble est nécessaire, veillez à ce que sa structure puisse supporter le poids du caisson de graves et prévoyez un dégagement d'au moins 20cm sur les côtés, l'arrière et le dessus du caisson de graves.

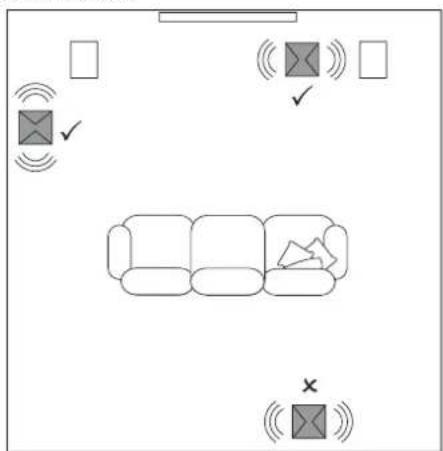

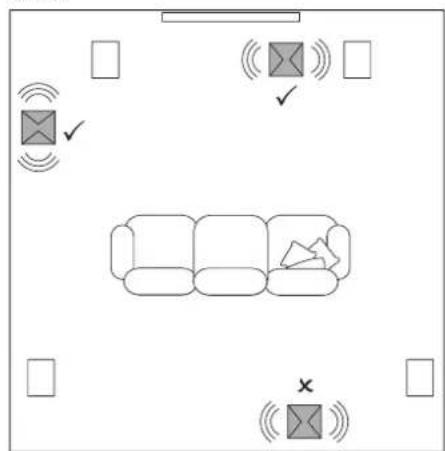

Les caissons de graves DB Series sont plus polyvalents que la plupart des caissons de graves en termes de positionnement, grâce à leur système d'optimisation d'égalisation de pièce, qui compense un positionnement imparfait. Toutefois, vous obtiendrez les meilleurs résultats en positionnant votre caisson de graves DB Series entre les enceintes gauche et droite ou à proximité de l'une d'elles. Le positionnement sur le côté, mais toujours devant les auditeurs est un compromis acceptable si vous ne pouvez pas faire autrement. Cependant, le caisson de graves ne doit pas être placé derrière la position d'écoute. Si deux caissons de graves sont utilisés, la meilleure option consiste à en placer un près de chaque enceinte. Les schémas 1a et 1b présentent le positionnement du caisson de graves. Votre caisson de graves doit être orienté de manière à ce que les haut-parleurs se trouvent sur les côtés. Une mauvaise orientation des haut-parleurs peut altérer les performances. Remarque: Utiliser deux caissons de graves dans une installation unique permet d'améliorer les performances en conservant la séparation stéréo sur les fréquences les plus basses, en égalisant les effets de résonance de la pièce en basse fréquence et en autorisant un volume maximum plus élevé. Lorsque deux caissons de graves sont utilisés dans un système stéréo conventionnel, la séparation stéréo ne sera améliorée que si chaque caisson de graves est placé près de l'enceinte principale appropriée. Remarque: À l'instar des enceintes, la proximité des murs de la pièce affecte le son du caisson de graves. Le volume des basses augmente dès lors qu'on se rapproche des murs. Plus les capacités de la pièce seront exploitées, moins le volume devra être monté et moins le caisson de graves aura à travailler. Lorsque votre caisson de graves est positionné, il est possible d'optimiser ses performances à l'aide de la fonction d'égalisation de pièce. Cette fonction est décrite dans la Section 4.10 FRANÇAIS

3.3 Options de pieds du caisson de graves

Les caissons de graves DB Series ne doivent pas être utilisées sans une des options de pieds prévus. Les caissons de graves DB Series peuvent être munis de pieds de découplage, en caoutchouc ou pointus. L'utilisation des différents types de pieds est décrite dans les paragraphes suivants:

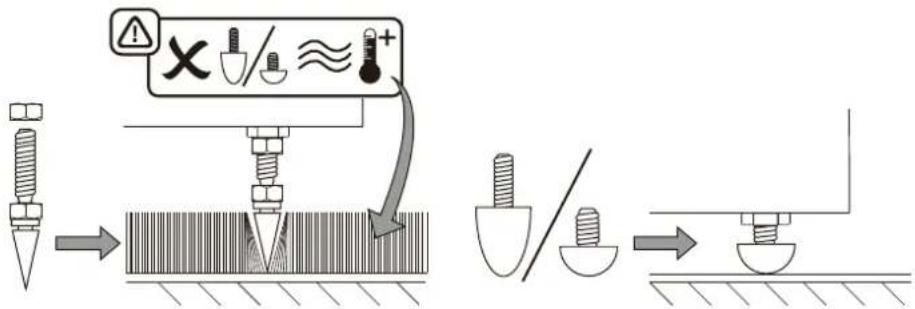

• Les pieds pointus sont à utiliser sur les tapis. Les pointes percent le tapis et reposent sur le sol en dessous pour protéger le tapis contre les accrocs et offrir au caissons de graves une assise solide.

• Les pieds de découplage sont à utiliser sur les planchers en bois suspendus. Le caoutchouc du pied permet un certain degré de découplage entre le sol et le caisson de graves.

• Les pieds en caoutchouc sont à utiliser sur des planchers solides sans tapis, là où les pointes pourraient causer des dommages. Du fait de l'emplacement inférieur du puits de chaleur du caisson de graves, les pieds en caoutchouc ou de découplage ne doivent pas être utilisés sur les tapis. Retournez le caisson de graves pour y installer les pieds. Veillez à ne pas abîmer les pilotes du caisson de graves lorsque vous le manipulez et prévoyez, avant de le retourner, qu'il reposera sur une surface qui n'abîmera pas sa nition. Installez les pieds en les vissant dans chacun des quatre pas de vis de la partie inférieure du caisson de graves. Dans le cas des pieds pointus, vissez d'abord entièrement les contre-écrous sur le letage avant de visser les pieds dans le caisson de graves. Le contre-écrou sera ensuite utilisé pour élever le caisson de graves au-dessus du tapis et effectuer un réglage minimisant le risque de basculement. Remarque: Il est important d'élever le caisson de graves au-dessus du tapis an que l'air de refroidissement puisse s'écouler autour du panneau de puits de chaleur de l'amplicateur du caisson de graves. Les schémas 2a et 2b illustrent l'utilisation de chaque type de pied. Lorsque les pieds sont installés, le caisson de graves peut être remis sur ses pieds. Veillez à ne pas laisser tout le poids du caisson de graves reposer dans un angle sur un ou deux pieds. Ne faites jamais glisser le caisson de graves sur le sol avec ses pieds. Soulevez-le pour le déplacer. Si le caisson de graves est bancal lorsqu'il est placé au sol dans sa position dénitive sur ses pieds pointus ou si l'épaisseur du tapis empêche les pointes d'atteindre le plancher en dessous, réglez les pieds jusqu'à ce que le caisson de graves repose fermement sans balancer et se trouve en-dessous du tapis. Lorsque le réglage est terminé, serrez tous les contre-écrous contre la partie inférieure du caisson de graves à l'aide d'une clef de 10mm.

3.4 Grilles du caisson de graves

Votre caisson de graves DB est fourni avec des grilles recouvertes de tissu en option. Vous pouvez choisir de les installer ou non. Les grilles sont magnétiques.

Les caissons de graves DB Series requièrent une connexion à une alimentation secteur et un signal d'entrée. Des connecteurs pour les trigger 12V et la commande RS232 en option sont également prévus. Le schéma 3 illustre le panneau de connexion du caisson de graves DB Series. Alimentation secteur Différents câbles d'alimentation peuvent être fournis avec votre caisson de graves. Utilisez le câble approprié pour la prise secteur de votre pays. Le caisson de graves s'allumera en mode opérationnel, le témoin de veille du panneau avant passera au vert, dès le branchement à l'alimentation secteur. Si le caisson de graves est inactif pendant plus de 20minutes, il se mettre automatiquement en veille et le témoin passera au rouge. Connexions de signal Les caissons de graves DB Series proposent des entrées RCA Phono stéréo et des entrées XLR stéréo symétriques. Il est possible d'utiliser les prises Phono et XLR en tant qu'entrées sélectionnables indépendamment. Votre caisson de graves peut alors accueillir deux systèmes audio différents: un home cinéma et un système stéréo conventionnel, par exemple. La sélection d'entrée se fait via l'application DB Subwoofers.

Les entrées XLR symétriques sont conçues pour les préamplicateurs ou les processeurs audiovisuels qui proposent des sorties stéréo symétriques. Remarque: La connexion symétrique, dont les signaux négatifs, positives et de terre sont transportés sur des câbles séparés, est courante chez les professionnels et dans certains équipements audio domestiques haut de gamme. Une connexion symétrique est intrinsèquement plus résistante aux interférences et bruits qu'une connexion non symétrique. Schéma 3 Panneau de connexion du caisson de graves DB Schéma 2b Utilisation des pieds de découplage et en caoutchouc

2 - Entrées RCA Phono

Les entrées RCHA Phono non symétriques sont conçues pour les préamplicateurs ou les processeurs audiovisuels qui proposent des sorties stéréo non symétriques. Remarque: Si votre préamplicateur ou processeur audiovisuel prévoit uniquement une sortie de caisson de graves en mono, il peut être connecté à une des entrées du caisson de graves uniquement. Connexion de commandes Outre les entrées d'alimentation secteur et de signal, le panneau de connexion du caisson de graves DB Series propose les entrées d'interface de commande suivantes:

3 - Trigger 1 12V: Entrée jack 3,5mm

L'entrée Trigger 1 permet de gérer les fonctions de démarrage et de veille à l'aide d'une télécommande laire.

4 - Trigger 2 12V: Entrée jack 3,5mm

L'entrée Trigger 2 permet de gérer la sélection d'entrée du caisson de graves à l'aide d'une télécommande laire.

5 - RS-232: Connecteur D à 9broches-

L'interface RS232 permet d'intégrer les caissons de graves dans les systèmes domotiques distants. Votre revendeur Bowers & Wilkins vous fournira de plus amples informations sur le RS232 selon votre système de domotique. Schéma 2a Utilisation des pieds pointus11 FRANÇAIS

4. Conguration et commandes

Votre caisson de graves DB Series peut uniquement être conguré et commandé à l'aide de l'application DB Subwoofers. Si vous n'avez pas encore téléchargé et installé l'application sur votre appareil iOS ou Android, veuillez le faire maintenant. Le Bluetooth de l'appareil doit être activé pour pouvoir le relier au caisson de graves. Remarque: L'application DB Subwoofers requiert un iOS version 10 ou un Android version5 ou version ultérieure. Le Bluetooth doit être activé dans les paramètres iOS ou Android. Lorsque votre caisson de graves DB est connecté aux câbles de signal et à l'alimentation secteur, il s'allume en mode opérationnel et le témoin de veille de son panneau avant passe au vert. Pour commencer la procédure de conguration, suivez les étapes détaillées ci-dessous:

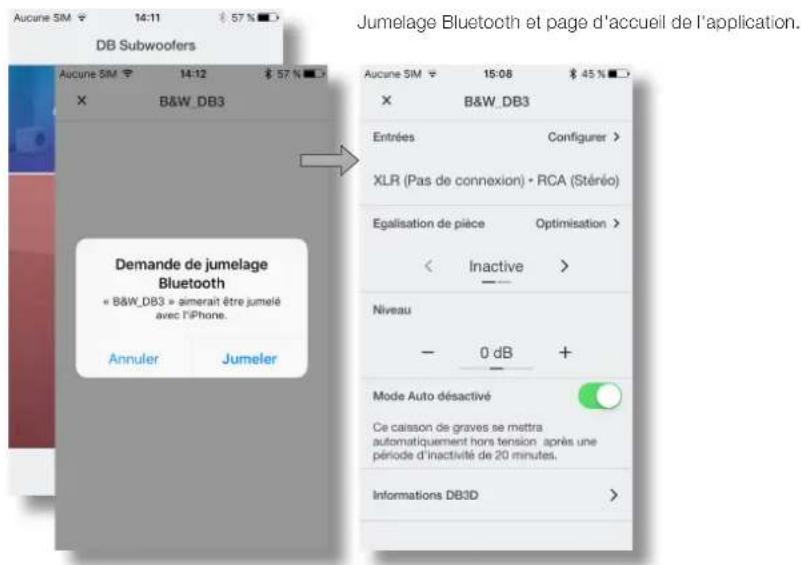

• Lancez l'application DB Subwoofers et conrmez le jumelage Bluetooth. Lorsque le jumelage est terminé, l'application afchera sa page d'accueil.

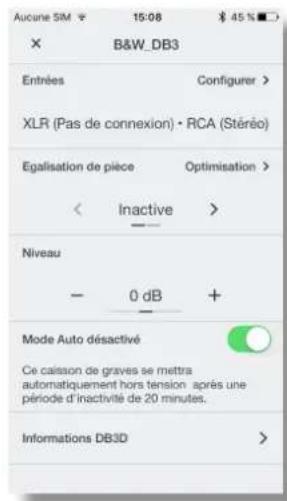

• La page d'accueil fournit le réglage de niveau du caisson de graves, les informations sur le produit, les options de veille automatique et l'accès à la procédure d'optimisation d'égalisation de pièce. Il n'est pas nécessaire d'utiliser l'égalisation de pièce. Cependant, cette fonction vous garantira que votre caisson de graves fonctionne de manière optimale dans votre pièce.

4.1 Égalisation de pièce

Remarque: Si vous devez congurer deux caissons de graves, la procédure d'égalisation de pièce doit être effectuée pour chaque caisson séparément.

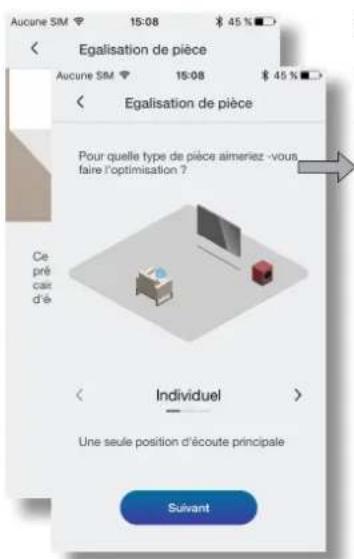

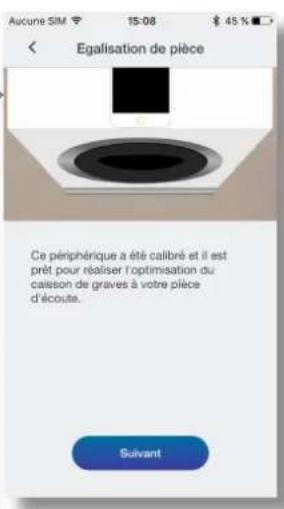

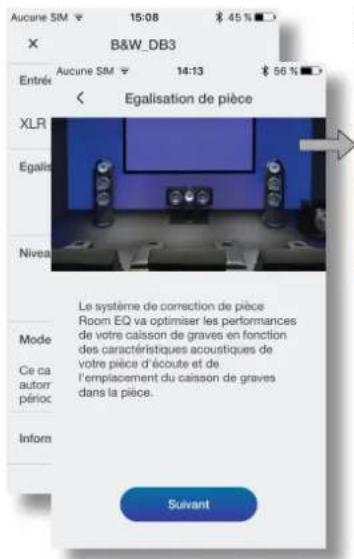

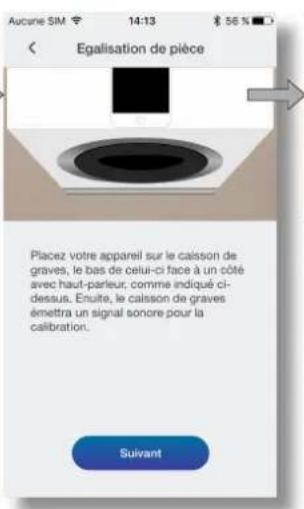

• Pour commencer la procédure d'égalisation de pièce, sélectionnez Tune [Régler] dans la page d'accueil. L'égalisation de pièce exploite le microphone de votre appareil mobile pour analyser les performances du caisson de graves dans la pièce. Le prérequis initial est la calibration du microphone de l'appareil mobile. Pour ce faire, placez l'appareil mobile à proximité immédiate d'un des haut-parleurs du caisson de graves pendant que le caisson de graves génère un signal de test.

• Lorsque le microphone de l'appareil mobile est calibré, la procédure d'égalisation de la pièce permet de cibler l'optimisation du caisson de graves sur une position d'écoute unique, une zone d'écoute appropriée pour deux ou trois personnes, ou dans la pièce en général. Choisissez votre option préférée et sélectionnez Next [Suivant].

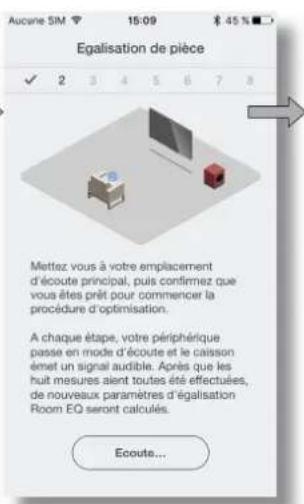

• Le caisson de graves génèrera une série de huit mesures distinctes et utilisera le microphone de l'appareil mobile pour mesurer le son dans la pièce et appliquer automatiquement une courbe d'égalisation optimale. Si les options d'écoute Group [Groupe] ou Room [Pièce] ont été sélectionnées, l'application vous demandera d'occuper différentes positions pour effectuer les huit mesures.

• Lorsque les mesures sont terminées, les résultats s'afchent. L'égalisation de pièce est terminée. Sélectionnez Next [Suivant] pour revenir à la page d'accueil. Si votre caisson de graves DB est déplacé dans la pièce d'écoute ou si de nouveaux meubles volumineux sont installés, répétez la procédure d'égalisation. Jumelage Bluetooth et page d'accueil de l'application. Égalisation de pièce: calibration du microphone de l'appareil mobile. Égalisation de pièce: mesure et analyse.12 FRANÇAIS

4.2 Conguration d'entrée

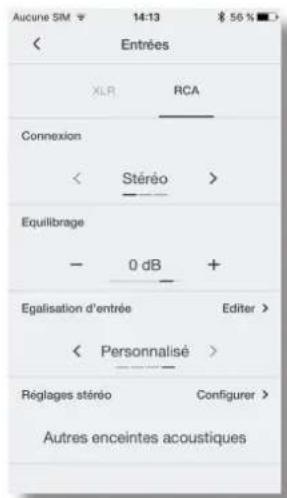

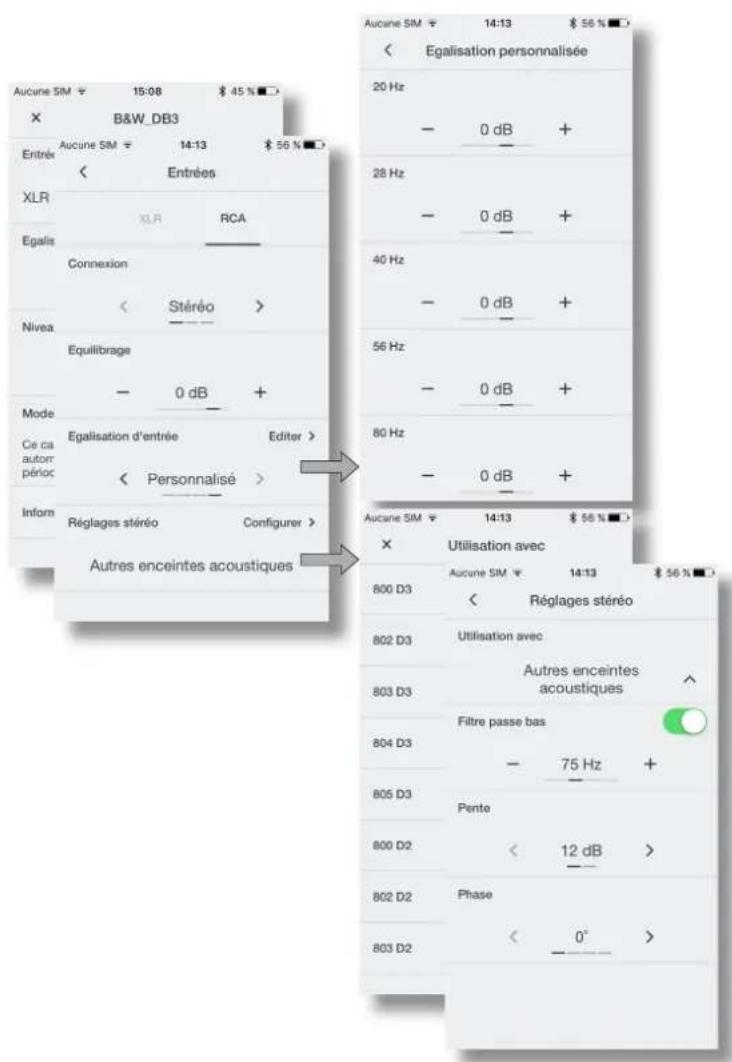

• Sélectionnez l'option Input [Entrée] dans la page d'accueil de l'application pour ouvrir une page de conguration qui vous permettra de congurer les entrées Phono et XLR indépendamment. Le fait de sélectionner une entrée la rend active. Remarque: Les options de conguration disponibles pour les entrées XLR et Phono sont identiques. Remarque: Les réglages sont spéciques à l'entrée. Différents réglages peuvent être sélectionnés pour chaque entrée. Remarque: Si vous utilisez deux caissons de graves dans un système, les réglages d'entrée doivent être identiques pour les deux.

• Les options de conguration d'entrée sont décrites dans les paragraphes suivants:

• Connexion: None [Aucune connexion], Stereo [Stéréo], LFE. Si le caisson de graves est utilisé sur le canal des effets basses fréquences de votre home cinéma, sélectionnez LFE. Si votre caisson de graves sert à renforcer les basses fréquences de vos enceintes stéréo, sélectionnez Stereo. Si l'entrée n'est pas connectée, sélectionnez None.

• Trim [Assiette]: sensibilité d'entrée. Commencez avec la sensibilité d'entrée sur 0dB. Si, pendant l'utilisation, le réglage de niveau du caisson de graves sur la page d'accueil de l'application n'offre pas un éventail adapté, l'assiette de niveau peut être ajustée.

• Input EQ [Égalisation d'entrée]: Flat (no EQ) [Plat (sans égalisation], Music [Musique], Movie [Film], Custom [Personnalisé]. Sélectionnez Flat pour ne pas appliquer d'égalisation d'entrée. Sélectionnez Music pour appliquer une égalisation d'entrée adaptée à l'écoute de musique. Sélectionnez Movie pour appliquer une égalisation d'entrée adaptée à un visionnage de lm. Si l'option d'égalisation d'entrée Custom est sélectionnée, l'application afchera une page d'égalisation cinq bandes qui permet d'appliquer une courbe d'égalisation personnalisée sur le signal d'entrée.

• Stereo Settings [Paramètres stéréo]: àcongurer. L'option Stereo Settings est disponible uniquement si l'option de connexion d'entrée Stereo est sélectionnée. Dans ce cas, sélectionnez Congure [Congurer] pour ouvrir une page permettant de régler correctement le ltre d'entrée passe-base du caisson de graves pour les principaux modèles d'enceintes Bowers & Wilkins, ou de spécier un ltre d'entrée passe- bas personnalisé.

• L'utilisation d'un ltre passe-bas personnalisé est appropriée lorsque les enceintes principales sont des modèles Bowers & Wilkins non répertoriés ou provenant d'un autre fabricant. Dans les deux cas, le ltre passe-bas doit être conguré pour correspondre aux caractéristiques de basse fréquence publiées des enceintes principales. Bowers & Wilkins ou le fabricant des enceintes sera en mesure de vous fournir les informations requises si besoin. Options d'entrée. Égalisation d'entrée personnalisée. Paramètres stéréo: sélection ou conguration du ltre passe-bas.13 FRANÇAIS

5. Caissons de graves en fonctionnement

Une fois votre caisson de graves conguré, il est prêt à l'emploi. Lors de l'utilisation quotidienne, seuls de légers réglages sont nécessaires. Cependant, si vous voulez ajuster le volume du caisson de graves, utilisez une égalisation d'entrée alternative ou sélectionnez l'autre entrée.

• Pour régler le volume du caisson de graves, utilisez la commande de niveau située sur la page d'accueil de l'application.

• Pour sélectionner une égalisation d'entrée alternative, choisissez sur la page de conguration de l'entrée.

• Pour sélectionner l'entrée alternative, choisissez l'onglet alternatif sur la page de conguration de l'entrée. Pour basculer votre caisson de graves en mode de veille, appuyez sur le bouton de veille du panneau avant. Le témoin du bouton passera au rouge. Veuillez remarquer que votre caisson de graves DB peut produire des niveaux sonores susceptibles de causer des nuisances. En cas de doute, baissez le volume. Remarque: Si un caisson de graves DB est en surcharge, son témoin de veille clignotera en rouge. Les performances de votre caisson de graves peuvent légèrement varier pendant la période d'écoute initiale. S'il est stocké dans un environnement froid, les composants d'amortissement et les matériaux de suspension des haut-parleurs mettront un certain temps à retrouver des propriétés mécaniques correctes. La suspension des haut-parleurs va également se détendre au cours des premières heures d'utilisation. Le temps nécessaire pour que l'enceinte atteigne la performance voulue variera selon les conditions de stockage et le mode d'utilisation. À titre de guide, attendez une semaine pour laisser les effets de la température se stabiliser et 15heures d'utilisation pour que les pièces mécaniques atteignent leurs caractéristiques de conception voulues.

Pour réinitialiser votre caisson de graves, maintenez le bouton de veille du panneau avant enfoncé pendant 5secondes. Lorsque le réinitialisation est terminée, le caisson de graves s'éteint. Appuyez sur le bouton de veille ou lancez l'application pour le rallumer.

Essuyez les surfaces à l'aide d'un chiffon propre non pelucheux. Si vous utilisez un détergent, appliquez-le sur le chiffon et non pas directement sur le caisson de graves. Testez d'abord sur une petite zone, car certains produits nettoyants peuvent endommager les surfaces. Évitez les produits abrasifs ou contenant des agents acides, alcalins ou anti-bactériens.
