Type de produit	Chaîne Hi-Fi compacte
Marque	Sony
Modèle	ZSD55
Alimentation secteur	230 V CA, 50 Hz

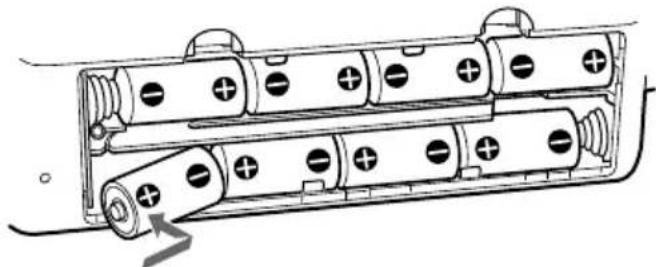

Alimentation sur piles	12 V CC, 8 piles R20 (D) (non fournies)
Piles de sauvegarde mémoire	4 piles R6 (AA) (non fournies)
Piles pour télécommande	2 piles R6 (AA) (non fournies)
Consommation électrique	20 W (secteur)
Puissance de sortie maximale	10 W
Haut-parleurs	2 × 8 cm (cône), 12 Ω
Lecteur CD	Système audio numérique, réponse en fréquence 20–20 000 Hz
Radio	FM 87,5–108 MHz, MW 531–1602 kHz, LW 153–279 kHz
Platine cassette	4 pistes stéréo, enregistrement/lecture (Type I, II, IV)
Fonctions principales	Lecture CD/cassette/radio, programmateur (réveil, sommeil, enregistrement), champ sonore (ROCK/POP/JAZZ/VOCAL), renforcement des graves (MEGA BASS)
Entrées	LINE IN (mini-prise stéréo)
Sorties	LINE OUT (mini-prise stéréo), casque (mini-prise stéréo), sortie optique numérique CD
Accessoires fournis	Cordon d'alimentation, télécommande

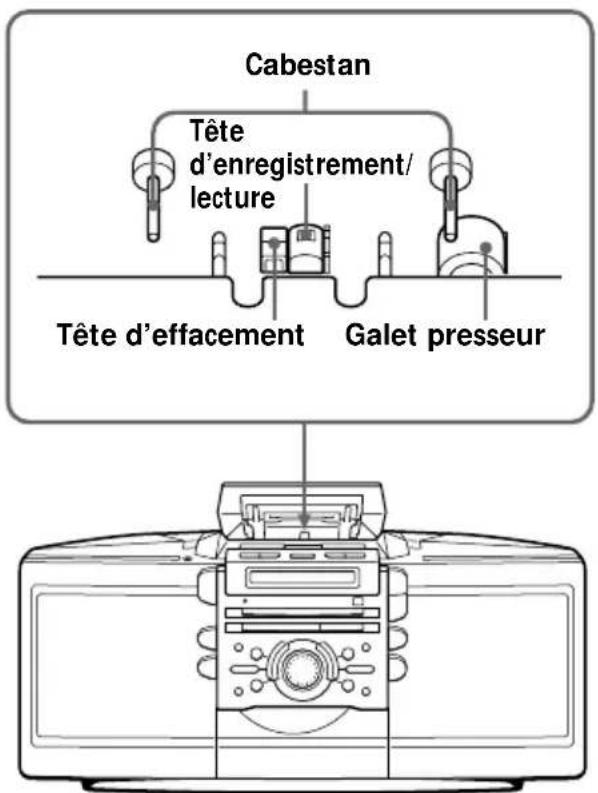

Entretien	Nettoyer les têtes et le chemin de bande toutes les 10 heures d'utilisation ; démagnétiser les têtes après 20 à 30 heures
Sécurité	Protection contre l'humidité ; ne pas ouvrir le boîtier ; laser de Classe 1
Réparabilité	Confier l'entretien à un personnel qualifié ; aucune pièce détachée indiquée pour l'utilisateur

FOIRE AUX QUESTIONS - ZSD55 SONY

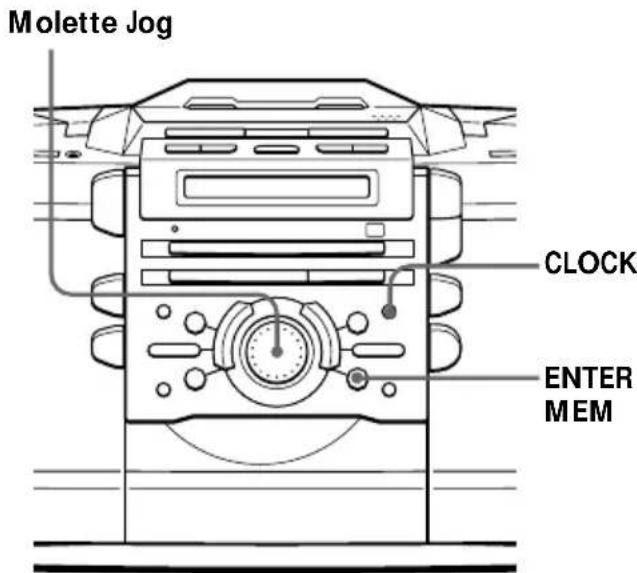

Comment régler l'horloge ?

Appuyez sur CLOCK et maintenez la touche enfoncée jusqu'à ce que les chiffres de l'heure clignotent. Tournez la molette Jog pour régler l'heure, appuyez sur ENTER·MEM, puis réglez les minutes de la même façon. Appuyez à nouveau sur ENTER·MEM pour démarrer l'horloge.

Comment écouter un CD ?

Appuyez sur CD OPEN/CLOSE pour ouvrir le compartiment, placez un CD avec l'étiquette vers le haut, puis refermez. Appuyez sur ▶■ (ou la touche CD de la télécommande). La lecture commence automatiquement.

Comment enregistrer une émission radio sur cassette ?

Syntonisez la station souhaitée, insérez une cassette vierge (Type I) dans le compartiment, puis appuyez sur ●/■ (enregistrement). Pour une programmation différée, utilisez le programmateur d'enregistrement (page 28 de la notice).

Comment utiliser le programmateur de réveil ?

Préparez la source musicale (CD, radio ou cassette). Appuyez sur TIMER jusqu'à afficher l'icône de réveil, tournez la molette Jog pour sélectionner la source, réglez l'heure de début et de fin, puis le volume. Appuyez sur STANDBY pour activer la veille. L'appareil se mettra en marche à l'heure programmée.

Comment améliorer la réception radio FM ?

Réorientez l'antenne télescopique pour une meilleure réception FM. Si des parasites persistent, appuyez sur MODE jusqu'à ce que « Mono » apparaisse pour passer en monaural.

Que faire si le lecteur CD ne lit pas le disque ?

Vérifiez que le CD est inséré avec l'étiquette vers le haut. Nettoyez le disque avec un chiffon doux du centre vers le bord. Si le problème persiste, laissez le compartiment ouvert environ une heure pour évaporer la condensation éventuelle.

Comment effectuer une lecture répétée d'une plage ?

En mode CD, appuyez sur MODE jusqu'à ce que « REP 1 » apparaisse. Sélectionnez la plage souhaitée à l'aide de la molette Jog (ou des touches numériques de la télécommande), puis appuyez sur ▶■ (ou II sur la télécommande).

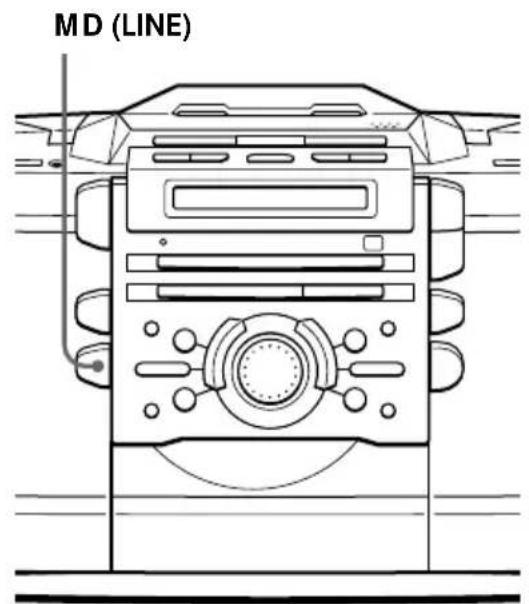

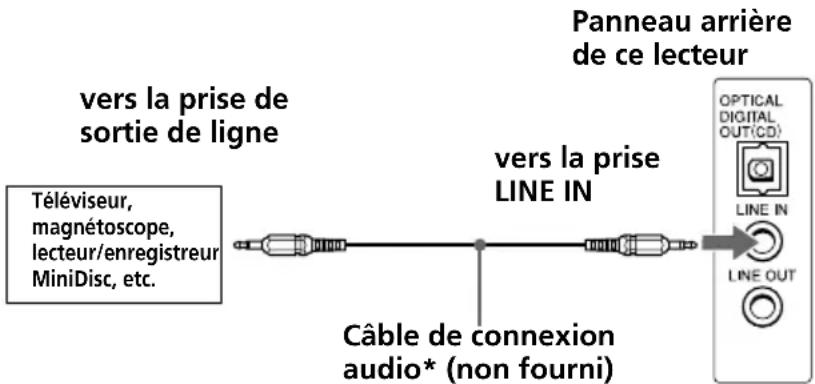

Comment brancher un appareil externe (ex. lecteur MD) ?

Reliez la prise LINE IN de la chaîne à la sortie audio de l'appareil externe à l'aide d'un câble mini-stéréo. Mettez les deux appareils sous tension, appuyez sur MD (LINE) sur la chaîne, puis lancez la lecture sur l'appareil externe.

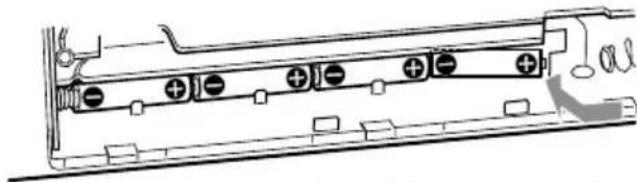

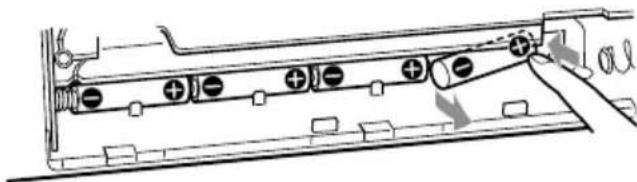

Comment remplacer les piles de sauvegarde ?

Débranchez le cordon d'alimentation secteur. Ouvrez le compartiment à piles au dos de l'appareil, insérez quatre piles R6 (AA) en respectant la polarité. Rebranchez le secteur pour conserver les réglages.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement installées et en bon état. Remplacez les deux piles R6 (AA). Dirigez la télécommande vers le capteur avant de l'appareil. Si le problème persiste, éloignez les sources de lumière parasite.

MODE D'EMPLOI ZSD55 SONY

Pour prévenir tout risque d'incendie ou d'électrocution, garder cet appareil à l'abri de la pluie et de l'humidité.

Pour prévenir tout risque d'électrocution, ne pas ouvrir le boîtier. Confier l'entretien de cet appareil exclusivement au personnel qualifié.

Information

Pour les clients en Europe

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KCLASS 1 LASERAPPARAT

Ce lecteur de disque compact fait partie des produits laser de la CLASSE 1.

L'étiquette CLASS 1 LASER PRODUCT est située à l'arrière.

Avertissement

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Afin d'éviter tout risque d'incendie et d'électrocution, ne pas poser d'objets remplis de liquide, vases ou autre, sur l'appareil.

Table des matières

Opérations de base

4 Lecture d'un CD 6 Écoute de la radio 8 Lecture d'une cassette 10 Enregistrement sur une cassette

Le lecteur de CD

13 Utilisation de l'afficheur 14 Localisation d'une plage déterminée 15 Lecture répétée de plages (Lecture répétée) 16 Lecture des plages dans un ordre aléatoire (Lecture aléatoire) 17 Création d'un programme personnalisé (Lecture programmée) 19 Lecture d'une seule piste (Lecture de piste unique)

La radio

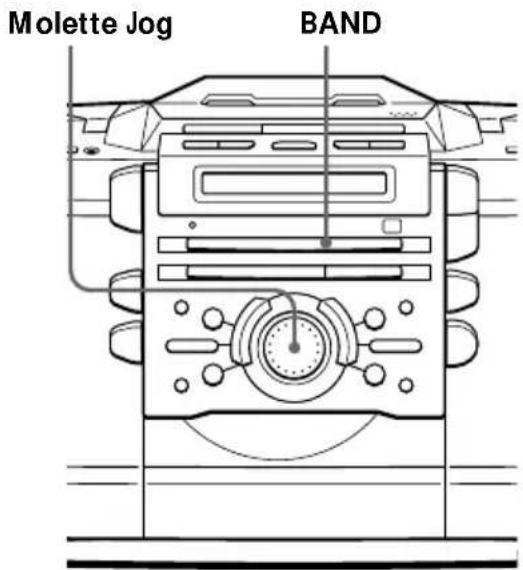

20 Présélection des stations radio 21 Écoute de chaînes radio présélectionnées

Le lecteur de cassette

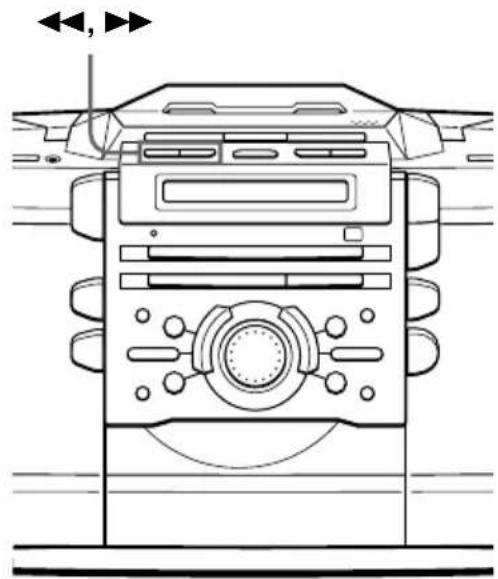

22 Repérage du début d'une plage

Le champ sonore

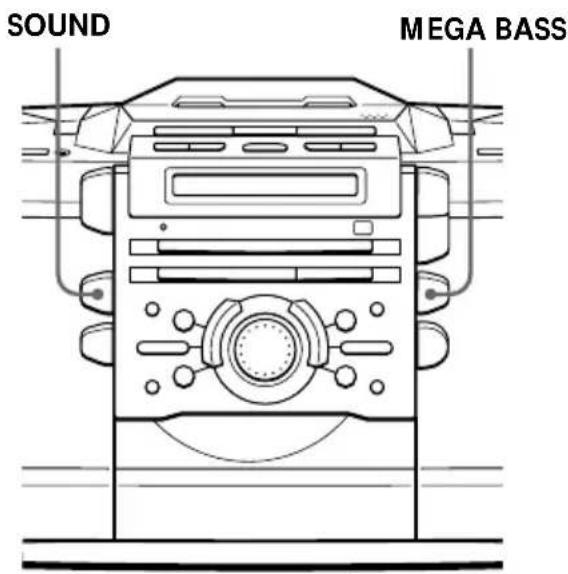

23 Sélection du champ sonore (SOUND/MEGA BASS)

Le programmateur

24 Réglage de l'horloge 25 Se réveiller en musique 27 S'endormir en musique 28 Programmation de l'enregistrement d'émissions radio

Installation

30 Sélection de la source d'alimentation 32 Raccordement d'appareils en option

Informations complémentaires

35 Précautions 37 Dépannage 40 Entretien 41 Spécifications 42 Index

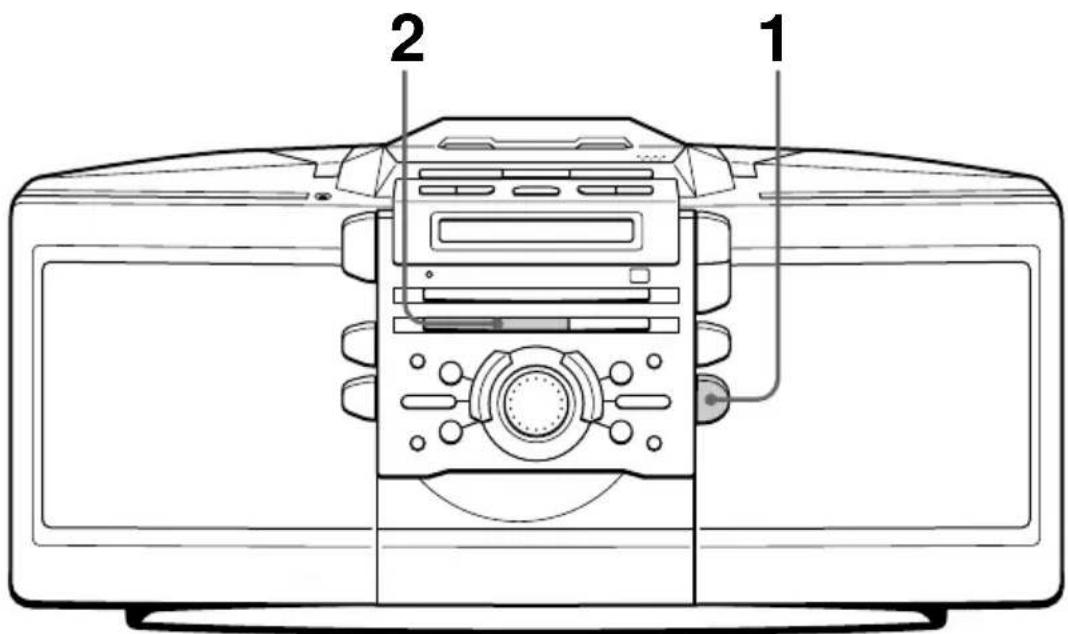

Lecture d'un CD

Raccordez le cordon d'alimentation fourni (voir page 30).

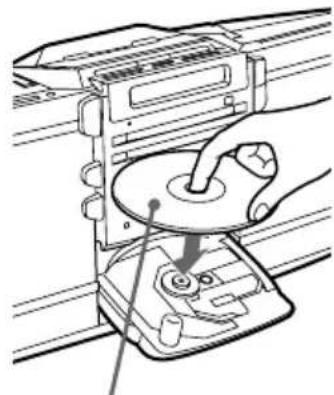

1 Appuyez sur CD OPEN/

CLOSE (mise sous tension directe) et placez le CD dans le compartiment à disque jusqu'à ce qu'il soit bien en place.

Avec l'étiquette vers le haut

2 Appuyez sur

(Sur la télécommande, appuyez sur dans la section CD.)

Le compartiment à disque se ferme et le lecteur produit toutes les plages une fois.

Afficheur

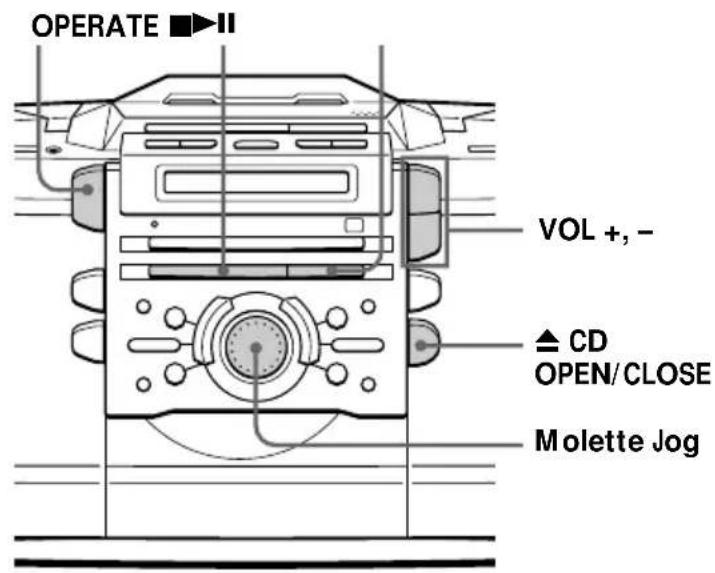

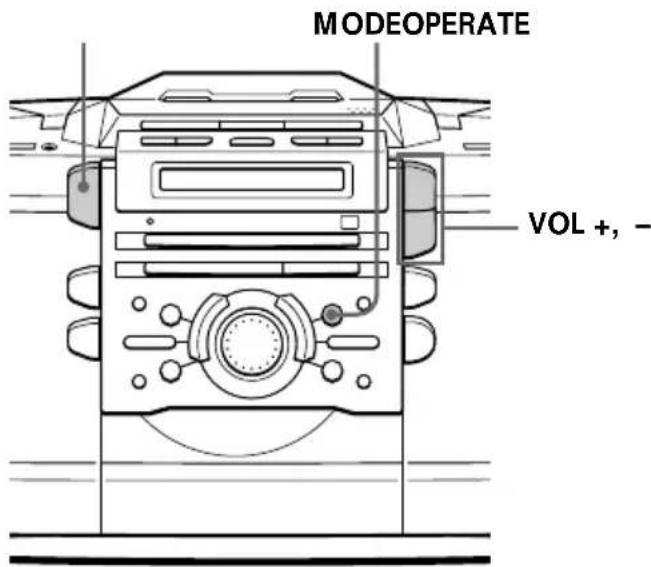

Utilisez ces touches pour exécuter diverses opérations complémentaires

Conseil

La prochaine fois que vous souhaitez écouter un CD, appuyez simplement sur ▶■. Le lecteur s'allume automatiquement et commence à lire le CD.

Pour Faites ceci
régler le volume Appuyez sur VOL +, -.
arrêter la lecture Appuyez sur ■.
marquer une pause pendant la lecture télécommande).	Appuyez sur ▷■ (■ sur la
	Appuyez à nouveau sur cette touche pour reprendre la lecture.
passer à la plage suivante Tournez la molette Jog dans le sens des aiguilles d'une montre. (Sur la télécommande, appuyez sur ▷■.)
revenir à la plage précédente	Tournez la molette Jog dans le sens inverse des aiguilles d'une montre. (Sur la télécommande, appuyez sur ▷■.)
retirer le CD Appuyez sur ▲CD OPEN/CLOSE.
mettre le lecteur sous/hors Appuyez sur OPERATE.tension

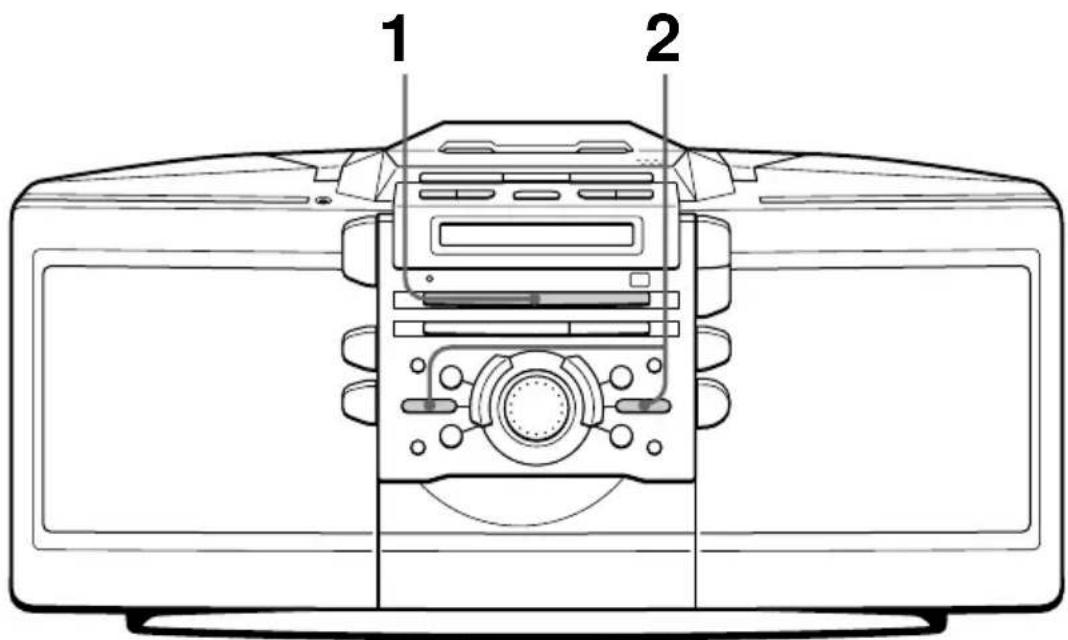

Écoute de la radio

Raccordez le cordon d'alimentation fourni (voir page 30).

1

Appuyez sur BAND jusqu'à ce que la bande de fréquences voulue apparaisse dans l'afficheur (mise sous tension automatique).

À chaque fois que vous appuyez sur la touche, la bande radio change comme suit :

"FM1" → "FM2" → "MW" → "LW".

Afficheur

2

Maintenez la touche - ou + (TUNE ^+ ou - sur la télécommande) enfoncée jusqu'à ce que la fréquence indiquée dans l'afficheur commence à changer.

L'appareil passe automatiquement en revue les fréquences radio en interrompant ses recherches chaque fois qu'il détecte une chaîne dont la réception est satisfaisante.

Si vous ne parvenez pas à syntoniser une station, appuyez plusieurs fois de suite sur la touche pour changer la fréquence incrément par incrément.

Ce symbole identifie une émission stéréo sur la bande FM.

Utilisez ces touches pour exécuter diverses opérations complémentaires.

Conseils

• Les bandes "FM1" et "FM2" remplissant les mêmes fonctions. Vous pouvez mémoriser séparément les stations de votre choix sous "FM1" et "FM2". Si la réception en FM comporte des parasites, appuyez sur MODE jusqu'à ce que "Mono" apparaisse dans la fenêtre d'affichage et que la radio diffuse un son monaural.
• La prochaine fois que vous souhaiterez écouter la radio, il vous suffira d'appuyer sur BAND. L'appareil se mettra automatiquement en marche et diffusera l'émission sélectionnée précédemment.

Pour Appuyez sur

régler le volume VOL +, -

mettre la radio sous/hors tension OPERAT

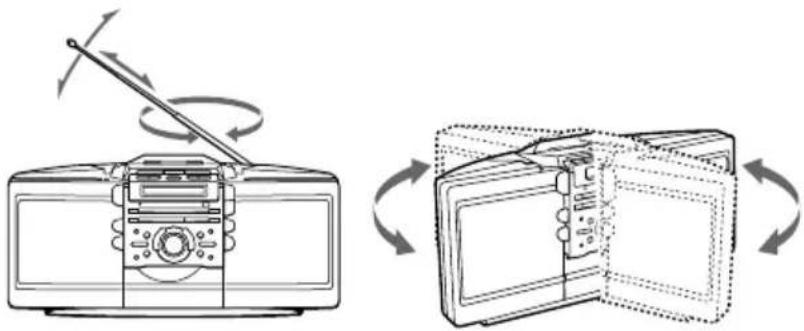

Pour améliorer la réception de programmes radio

Réorientez l'antenne pour une réception FM ou changez le lecteur de place pour une réception MW/LW.

Réception FM Réception MW/LW

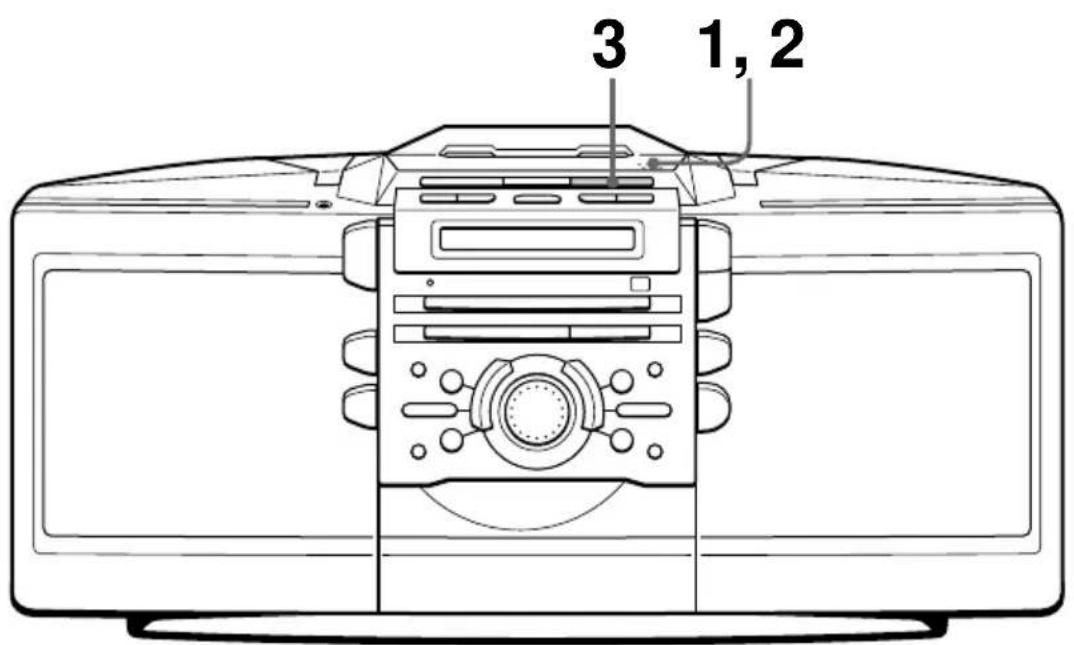

Lecture d'une cassette

Raccordez le cordon d'alimentation fourni (voir page 30).

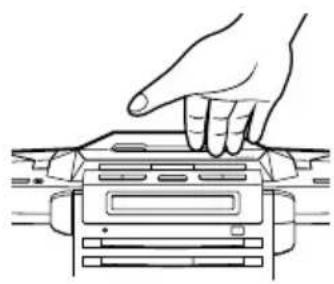

1 Appuyez sur PUSH OPEN/

CLOSE pour ouvrir le compartiment à cassette et introduisez une cassette enregistrée. Utilisez des cassettes de TYPE I (normal), TYPE II (position haute) et TYPE IV (métal).

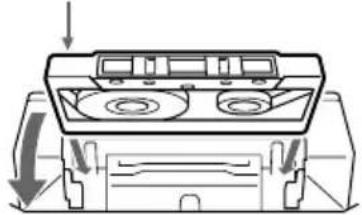

Avec la face que vous voulez reproduire tournée vers le haut

2 Appuyez sur PUSH OPEN/

CLOSE pour fermer le compartiment.

3 Appuyez sur.

(Sur la télécommande, appuyez sur TAPE.)

Le lecteur s'allume (mise sous tension automatique) et commence la lecture.

Afficheur

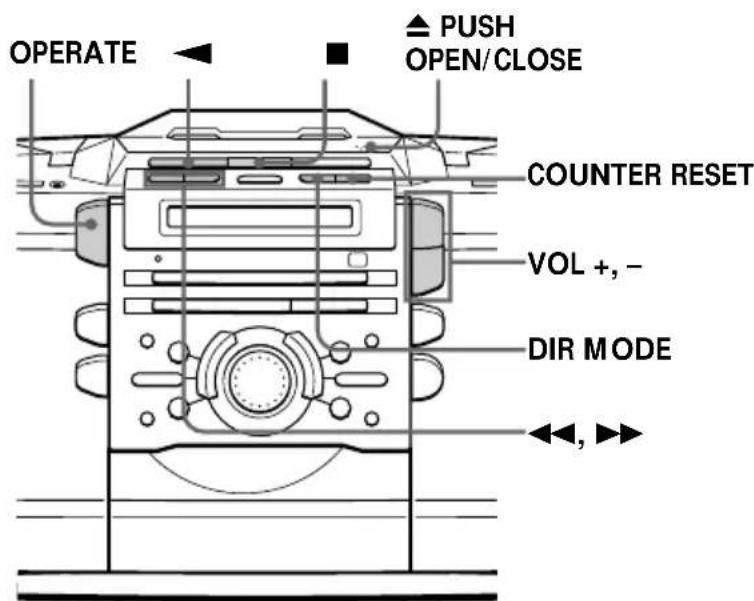

Utilisez ces touches pour exécuter diverses opérations complémentaires

Conseils

• Appuyez sur COUNTER RESET pour remettre le compteur à "000". La prochaine fois que vous voudrez écouter une cassette, appuyez simplement sur ou L'appareil se met automatiquement en marche et entame la lecture de la cassette.

Pour Appuyez sur

régler le volume VOL+, -

arrêté la lecture

réproduire l'autre face

avancer ou rembobiner la bande

éjecter la cassette

mettre le lecteur sous/hors OPERATetension

Pour sélectionner le sens de défilement de la bande

Appuyez plusieurs fois sur DIR MODE.

Pour reproductive L'afficheur indique
une face de la cassette	←
les deux faces de la cassette de la face avant vers la face arrière uniquement	→
les deux faces de la cassette en boucle	(→)

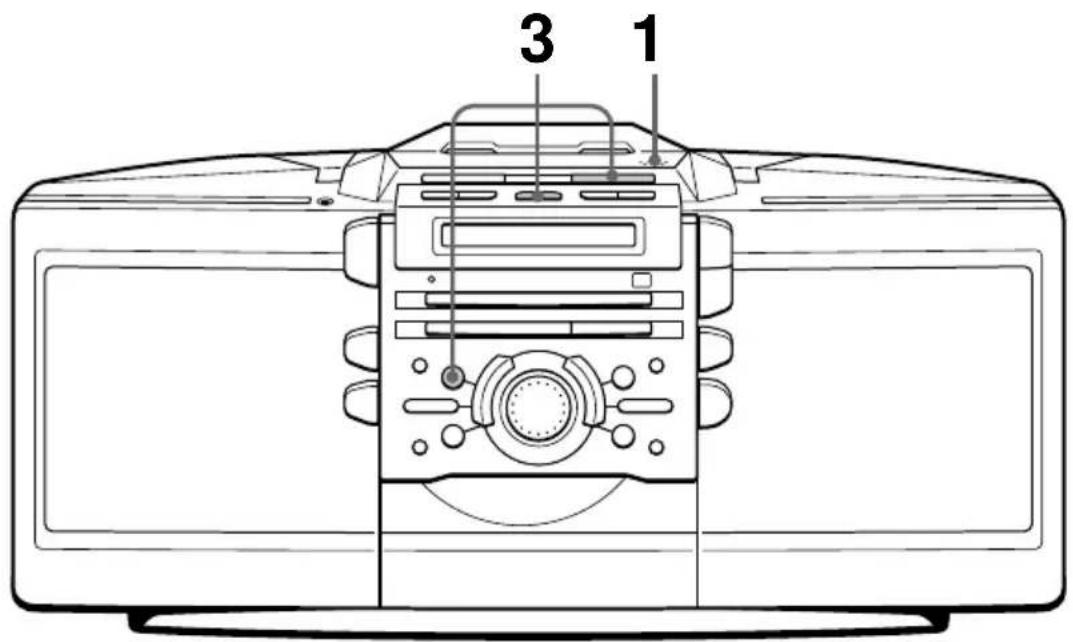

Enregistrement sur une cassette

Raccordez le cordon d'alimentation fourni (voir page 30). Pour un enregistrement sur MiniDisc ou DAT, raccordez l'appareil approprié (voir page 32).

1 Appuyez sur PUSH OPEN/

CLOSE pour ouvrir le compartiment à cassette et introduisez une cassette vierge. Utilisez uniquement des cassettes de TYPE I (normal).

Appuyez sur PUSH OPEN/ CLOSE à nouveau pour fermer le compartiment.

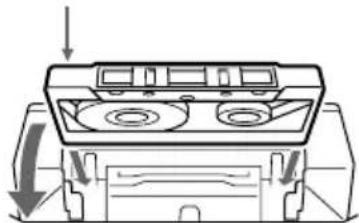

Avec la face à enregistrer orientée vers vous

2 Sélectionnez le programme

source que vous souhaitez enregistrer.

Pour enregistrer du lecteur de CD: introduisez un CD (voir page 4) et appuyez sur dans la section CD.

Afficheur

Pour enregistrer de la radio: syntonisez la station de votre choix (voir page 6).

3 Entamez l'enregistrement.

Pour enregistrer la totalité du CD

Appuyez sur CD DUB. L'enregistrement sur la face supérieure commence.

Lorsque est affiché :

Si la cassette change de face alors que l'enregistrement de la plage n'est pas terminé, le lecteur réenregistre la plage à partir du début sur l'autre face.

Lorsque est affiché :

Si la cassette arrive en fin de bande, le lecteur s'arrête.

Pour enregistrer la radio (Vous pouvez également enregistrer le CD en procédant comme suit. Démarrez la lecture du CD après que l'enregistrement a commencé.)

Appuyez sur / puis sur. Pour enregistrer sur la face arrière, appuyez sur (Sur la télécommande, tout en enfonçant la touche / appuyez sur TAPE ou

Remarque

Sur le lecteur, appuyez sur dans les 4 secondes après avoir appuyé sur /

Enregistrement sur une cassette (suite)

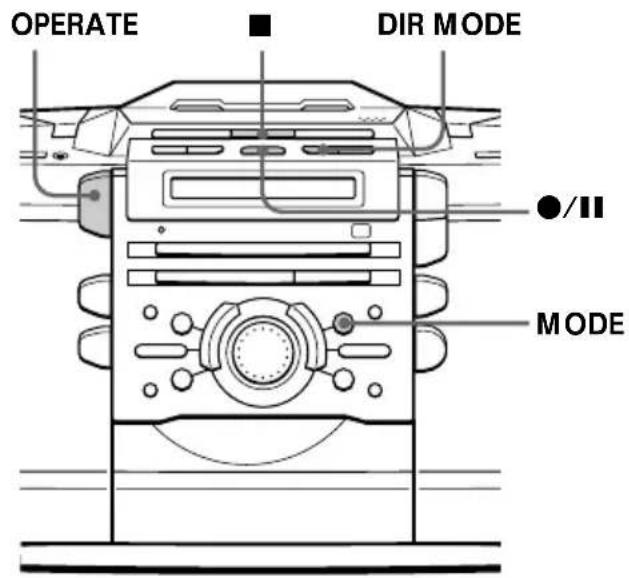

Utilisez ces touches pour exécuter diverses opérations complémentaires

Conseils

Le réglage du volume ou du champ sonore (page 23) n'affecte pas le niveau d'enregistrement. Lorsque ou est affiché, l'enregistrement se fera sur les deux faces de la cassette. Pour enregistrer sur une face, appuyez sur DIR MODE pour afficher Si l'émission MW/LW produit un sifflement après que vous avez appuyé sur la touche à l'étape 3, appuyez sur MODE jusqu'à ce que les parasites aient été réduits à un minimum. Pour enregistrer la première plage du CD, appuyez sur MODE pour afficher "1TRACK", puis appuyez sur CD DUB.

Pour Appuyez sur

arrêter l'enregistrement ▪ dans la section cassette

suspendre l'enregistrement ●/■(Uniquement lorsque vous Appuyez sur la touche à avoir lancé l'enregistrement nouveau pour reprendre en appuyant sur la l'enregistrement. touche ●/■.)

mettre le lecteur sous/hors OPERATetension

Pour effacer un enregistrement, procédez comme suit :

1. Introduisez une cassette à écraser dans le compartiment à cassette et appuyez sur dans la section cassette. 2. Sur le lecteur : appuyez sur / , puis sur. Sur la télécommande : tout en appuyant sur / , appuyez sur TAPE.

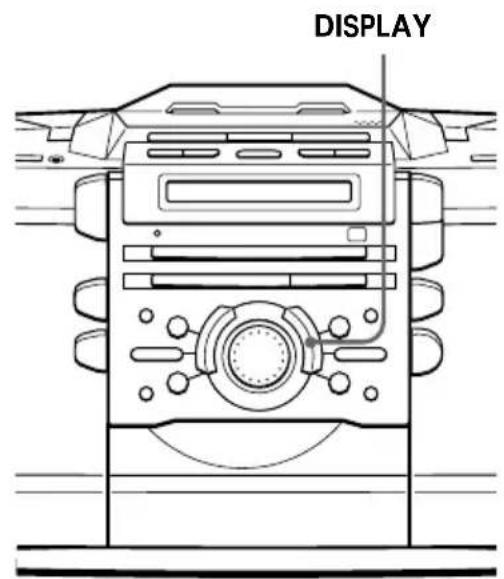

Utilisation de l'afficheur

L'afficheur permet de vérifier les informations relatives au CD.

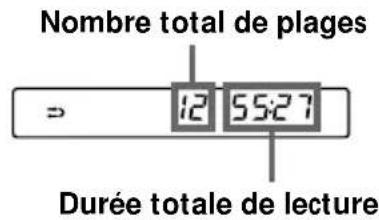

Vérification du nombre total de plages et de la durée de lecture

Appuyez sur DISPLAY en mode d'arrêt.

Vérification de la durée résiduelle

Appuyez sur DISPLAY pendant la lecture d'un CD.

Pour afficher Appuyez sur DISPLAY

le nombre de la plage en cours une fois et la durée résiduelle de la plage en cours*

le nombre de plages restantes deux fois et la durée résiduelle du CD

le nombre de la plage en cours trois fois et le temps de lecture

• Si le nombre de la plage est supérieur à 20, la durée résiduelle apparaît sous la forme « - - - - ».

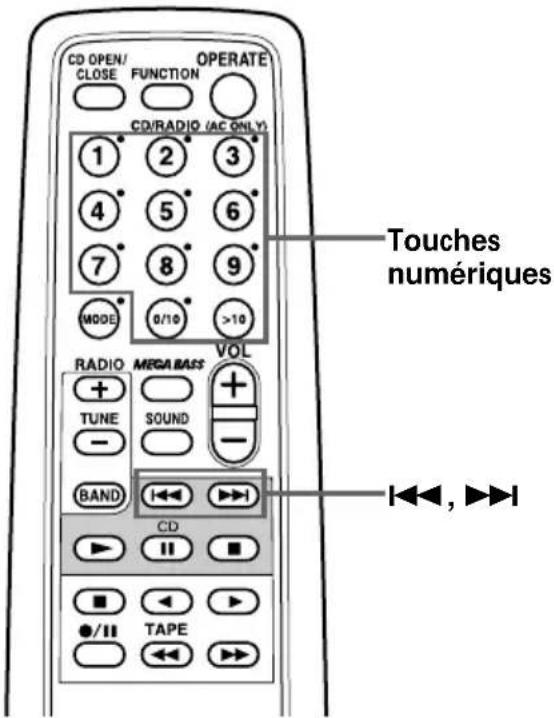

Localisation d'une plage déterminée

Vous pouvez rapidement accéder à n'importe quelle piste en utilisant les touches numérotées de la télécommande. Vous pouvez également accéder à un point spécifique d'une piste pendant la lecture d'un CD.

Remarque

Vous ne pouvez pas repérer une plage spécifique si « SHUF » ou « PGM » est allumé dans l'afficheur. Désactivez l'indication en appuyant sur la touche dans la section CD.

Conseil

Lorsque vous localisez une plage supérieure à 10, appuyez tout d'abord sur >10 , puis sur les touches numériques correspondantes. Exemple : Pour lire la plage numéro 23, appuyez tout d'abord sur >10 , puis sur 2 et 3.

Pour localiser Appuyez sur
directement une plage la touche numérique de la spécifique plage.
un point spécifique enécoutant le son lecture et maintenez la
	touche,enforcée jusqu'àtrouver le point voulu.(Sur le lecteur,appuyez sur-ou+.)
un point spécifique tout encontrôlent l'afficheur	ou en mode deveille et maintenez la touche,enforcée jusqu'àtrouver lepoint voulu.(Sur le lecteur,appuyez sur-ou+.)

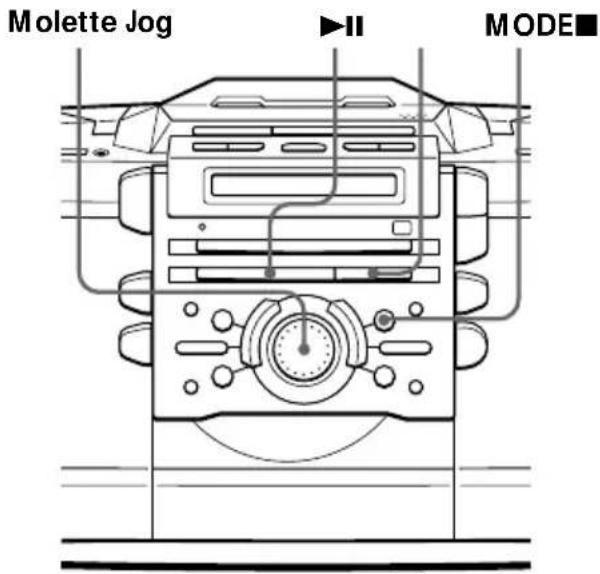

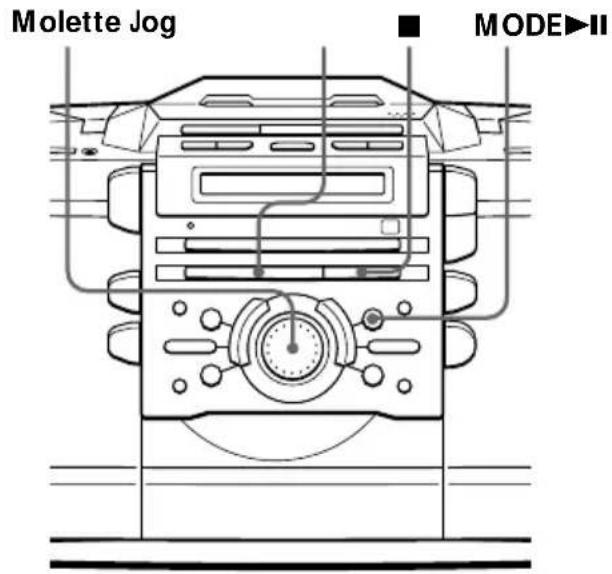

Lecture répétée de plages

(Lecture répétée)

Vous pouvez jouer diverses plages à plusieurs reprises en mode de lecture normale, unique, aléatoire ou programme (voir pages 16 - 17).

Remarque

Lorsque vous répétez la lecture d'une seule piste ou de toutes les pistes, assurez-vous que les indications "SHUF" ou "PGM" n'apparaissent pas dans l'affichage. Dans le cas contraire, désactivez ces fonctions en appuyant sur la partie CD.

Sur la télécommande

Utilisez dans la section CD au lieu de II. Lorsque vous avez sélectionné "REP 1", sélectionnez la plage en appuyant sur les touches numériques.

1 Appuyez sur dans la section CD.

"Cd" apparaît dans l'afficheur.

2 Procédez comme suit :

Pour répéter Faites ceci

une seule plage 1 Appuyez sur MODE jusqu'à ce que "REP 1" apparaisse.

2 Sélectionnez la piste en tournant la molette Jog, puis appuyez sur

II.

toutes les plages 1 Appuyez sur MODE jusqu'à ce que "REP ALL" apparaisse.

2 Appuyez sur ▸

les plages dans un 1 Appuyez sur MODE jusqu'à

ordre aléatoire

ce que "REP" et "SHUF" apparaissent.

2 Appuyez sur ▸ II.

les plages 1 Appuyez sur MODE jusqu'à ce

programmées

que "REP" et "PGM" apparaissent.

2 Programmez des plages (voir étape 3 à la page 17). 3 Appuyez sur ▸ II.

Pour désactiver la lecture répétée

Appuyez sur MODE jusqu'à ce que "REP" disparaisse de l'afficheur.

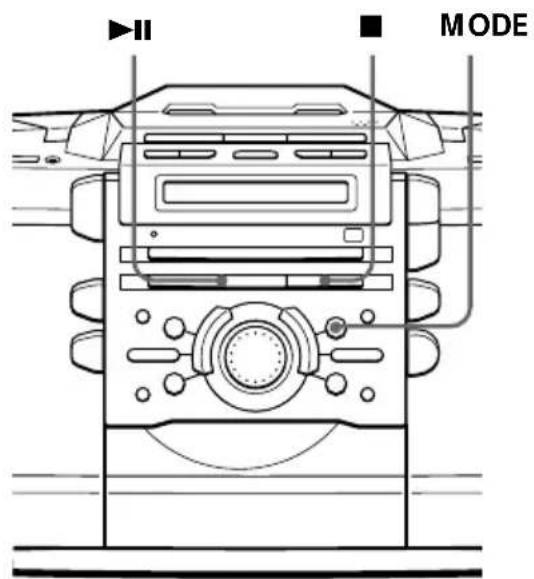

Lecture des plages dans un ordre aléatoire

(Lecture aléatoire)

Vous pouvez reproduire les plages dans un ordre aléatoire.

Sur la télécommande

Utilisez dans la section CD au lieu de II.

1 Appuyez sur dans la section CD. "Cd" apparaît dans l'afficheur. 2 Appuyez sur MODE jusqu'à ce que "SHUF" apparaisse dans l'afficheur. 3 Appuyez sur II.

Pour désactiver la lecture aléatoire

Appuyez sur MODE jusqu'à ce que "SHUF" disparaisse de l'afficheur.

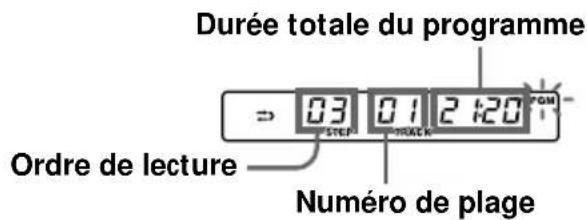

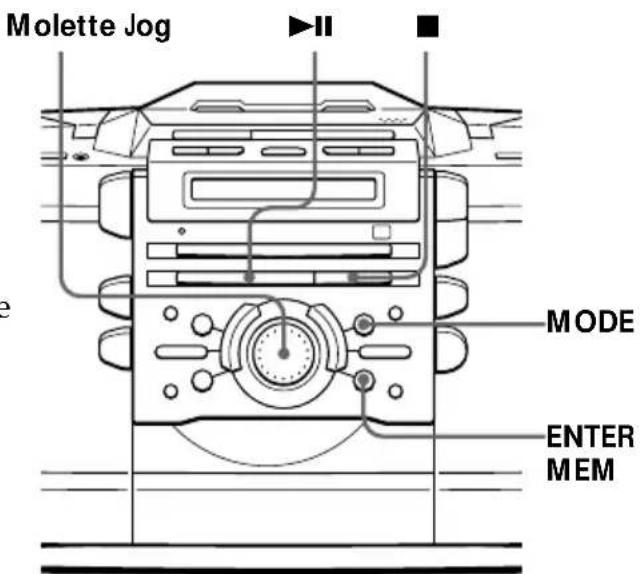

Création d'un programme personnalisé

(Lecture programme)

Vous pouvez agencer l'ordre de lecture de 20 plages par CD.

Sur la télécommande

1 Appuyez sur dans la section CD. 2 Appuyez sur MODE jusqu'à ce que "PGM" apparaisse dans l'affichage. 3 Appuyez sur les touches numérotées correspondant aux numéros des pistes que vous souhaitez programmer, en suivant l'ordre de programmation souhaité. 4 Appuyez sur dans la section CD.

Conseil

Si vous avez fait une erreur, appuyez sur CANCEL et sélectionnez de nouveau la piste.

Remarque

Lorsque vous programmez une piste depuis un CD possédant plus de 20 pistes : si vous programmez une piste dont le numéro est supérieur à 20, "--:--" s'affiche à la place de la durée totale du programme.

1 Appuyez sur dans la section CD. "Cd" apparaît dans l'afficheur. 2 Appuyez sur MODE jusqu'à ce que "PGM" apparaisse dans l'afficheur. 3 Tournez la molette Jog pour sélectionner la plage que vous souhaitez programmer, puis appuyez sur ENTER*MEM. Répétez cette étape.

4 Appuyez sur

suite

Création d'un programme personnalisé (Lecture programmée) (suite)

Conseils

• En fin de lecture du programme, le programme est conservé en mémoire. Vous pouvez de nouveau lancer le même programme en appuyant sur sur la section CD.
• Une fois que vous ouvrez le compartiment à disque, le programme est effacé.
• Vous pouvez enregistrer votre propre programme.

1. Après avoir créé le programme, introduisez une cassette vierge dans le compartiment à cassette.

2. Appuyez sur CD DUB.

Pour désactiver la lecture programmée

Appuyez sur MODE jusqu'à ce que "PGM" disparaisse de l'afficheur.

Pour vérifier l'ordre des plages avant la lecture

Appuyez sur ENTER-MEM sur le lecteur.

Chaque fois que vous appuyez sur la touche, le numéro de plage apparaît dans l'ordre programmé.

Pour modifier le programme actuel

Modifiez le programme avant d'en commencer la lecture.

Pour

effacer la dernière piste du programme :

1 Appuyez sur CANCEL. Chaque fois que vous appuyez sur ce bouton, la dernière piste du programme est effacée.

2 Entrez de nouveau les numéros des pistes.

Pour modifier complètement le programme :

1 Appuyez sur ■ sur la section CD pour effacer tout le programme.

2 Créez un nouveau programme en suivant la procédure de programmation.

Lecture d'une seule piste

Vous pouvez lire une piste une seule fois, puis faire en sorte que le lecteur s'arrête automatiquement.

Vous pouvez lire une piste une seule fois, puis faire en sorte que le lecteur s'arrête automatiquement.

1 Appuyez sur dans la section CD. 2 Appuyez sur MODE jusqu'à ce que "1TRACK" apparaisse dans l'affichage. 3 Appuyez sur les touches numérotées pour sélectionner la piste souhaitée.

1 Appuyez sur dans la section CD. 2 Appuyez sur MODE jusqu'à ce que "1TRACK" apparaisse dans l'affichage. 3 Appuyez sur les touches numérotées pour sélectionner la piste souhaitée.

Lorsque "1TRACK" apparaît dans l'affichage, le fait d'appuyer sur CD DUB permettra d'enregistrer uniquement la plage.

Lorsque "1TRACK" apparaît dans l'affichage, le fait d'appuyer sur CD DUB permettra d'enregistrer uniquement la plage.

1 Appuyez sur dans la section CD.

2 Appuyez sur MODE jusqu'à ce que "1TRACK" apparaisse dans l'affichage. 3 Tournez la molette Jog pour sélectionner la piste que vous souhaitez écouter. 4 Appuyez sur ▶ II.

Pour annuler la lecture de piste unique

Appuyez sur MODE jusqu'à ce que "1TRACK" disparaisse de l'affichage.

Présélection des stations radio

Vous pouvez mémoriser des stations de radio dans la mémoire du lecteur. Vous pouvez mémoriser jusqu'à 40 stations de radio, 10 pour chaque bande, dans n'importe quel ordre.

Conseil

Si vous présélectionnez automatiquement la bande de fréquence "FM1" ou "FM2", 10 stations de radio sont conservées en "FM1" et 10 stations supplémentaires sont conservées en "FM2".

Sur la télécommande

1 Appuyez sur BAND pour sélectionner la bande de fréquence. 2 Appuyez sur TUNE + ou - pour régler la fréquence de la station voulue. 3 Appuyez pendant 2 secondes sur la touche numérique sous laquelle vous voulez présélectionner la nouvelle station.

1 Appuyez sur BAND pour sélectionner la bande radio. 2 Maintenez enfoncée la touche AUTO PRESET pendant plus de 2 secondes jusqu'à ce que "AUTO" clignote dans l'affichage.

Seules les stations possédant un signal d'émission assez puissant sont mémorisées, en partant du début de la plage de fréquences.

Si une station ne peut pas être mémorisée automatiquement

Vous devez mémoriser manuellement toute station possédant un signal d'émission trop faible.

1 Appuyez sur BAND jusqu'à ce que la bande souhaitée apparaisse dans l'affichage. 2 Maintenez enfoncée la touche ENTER-MEM pendant plus de 2 secondes jusqu'à ce que les chiffres clignotent dans l'affichage. 3 Sélectionnez le numéro sur lequel vous souhaitez mémoriser la nouvelle station en tournant la molette Jog. 4 Appuyez sur ENTER-MEM. 5 Appuyez sur -< ou ▶ + pour régler la fréquence de la station. 6 Appuyez de nouveau sur ENTER-MEM.

La nouvelle station remplace alors l'ancienne.

Écoute de chaînes radio présélectionnées

Après avoir mémorisé les stations, utilisez la molette Jog du lecteur ou les touches numérotées de la télécommande pour écouter vos stations de radio préférées.

Sur la télécommande

1 Appuyez sur BAND pour sélectionner la bande. 2 Appuyez sur la touche numérique pour afficher le numéro de la station présélectionnée voulue.

1 Appuyez sur BAND pour sélectionner la bande radio. 2 Tournez la molette Jog pour afficher le numéro de mémorisation de la station désirée.

Numéro présélectionné

Repérage du début d'une plage

Le lecteur repère le début d'une plage en détectant les pauses entre les plages.

Remarques

Pour couvrir le début exact d'une plage, il y a lieu de prévoir une pause d'environ 4 secondes. Si une partie musicale légère (pianissimo) continue pendant quelques secondes dans une plage, le lecteur peut la considérer comme le début de la plage suivante. Si vous appuyez sur ou alors que la plage ne comporte pas de son, cette fonction ne fonctionnera pas correctement.

Pendant la lecture d'une cassette, appuyez sur ou

Face de lecture	Le début de la plaque suivante plaque en cours
Face avant (▶)
Face arrêté (←)

La bande avance ou se rembobine pour trouver le début de la plage suivante ou de la plage en cours, après quoi la lecture reprend automatiquement.

Sélection du champ sonore (SOUND/MEGA BASS)

Vous pouvez régler le champ sonore du son que vous êtes en train d'écouter.

Sélection de la caractéristique du son

Appuyez sur SOUND pour sélectionner le champ sonore voulu.

Choisissez Pour obtenir

ROCK des sons puissants, clairs accentuant la plaque audio faible et élevé

POP des sons légers, crystallins accentuant la plaque audio élevé et moyenne

JAZZ des sons percutants accentuant les sons graves

VOCAL la présence de voix accentuant la plaque audio moyenne

OFF toute la plage dynamique de musique, par exemple pour de la musique classique

Renforcement des graves

Appuyez sur MEGA BASS.

"MEGA BASS" apparaît dans l'afficheur. Pour rétablir le son normal, appuyez à nouveau sur la touche.

Réglage de l'horloge

L'indication "--:--" apparaît dans l'afficheur jusqu'à ce que vous régliez l'horloge.

Conseils

Le système d'affichage de l'heure de ce système est le système "24 heures". Lorsque vous faites fonctionner le lecteur sur l'alimentation secteur, ":" clignote tant que l'horloge fonctionne.

Avant de commencer, raccordez la source d'alimentation (voir pages 30 - 31).

1 Appuyez sur CLOCK et maintenez cette touche enfoncée jusqu'à ce que les chiffres de l'heure clignotent.

2 Réglez l'horloge.

① Tournez la molette Jog pour régler l'heure et appuyez sur ENTER•MEM. ② Tournez la molette Jog pour régler les minutes.

3 Appuyez sur ENTER*MEM.

L'horloge démarre à 00 seconde.

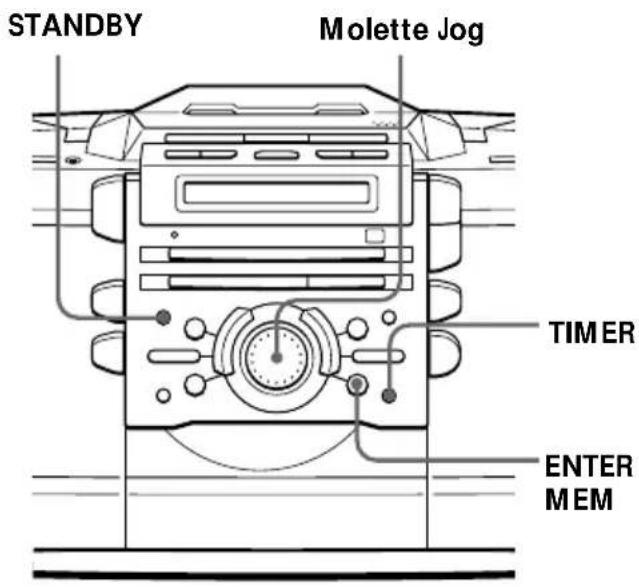

Se réveiller en musique

Vous pouvez vous réveiller en musique à l'heure de votre choix. Assurez-vous d'avoir préalablement réglé l'horloge (voir "Réglage de l'horloge" à la page 24).

Remarque

Vous ne pouvez pas régler le programmateur de réveil et le programmateur d'enregistrement (page 28) à la même heure.

Avant de commencer, assurez-vous que l'indication (horloge) n'est pas allumée dans l'afficheur. Si elle est allumée, appuyez sur STANDBY.

1. Préparez la source musicale que vous désirez écouter.

Source Faites ceci

Cd Introduisez un CD.

RAdIO Sélectionnez une chaine.

TAPE Introduisez une cassette.

2. Appuyez sur TIMER pour afficher l'indication. Exécutez la procédure suivante en contrôlant le déroulement des opérations dans l'afficheur.

3. Tournez la molette Jog jusqu'à ce que la source musicale que vous souhaitez écouter ("CD", "TAPE" ou "RADIO") apparaisse dans l'affichage, puis appuyez sur ENTER•MEM.

Se réveiller en musique (suite)

Conseil

Si vous avez fait une erreur, appuyez sur CANCEL. Le dernier paramètre entré est effacé. Entrez-le de nouveau.

Conseils

• Pour quitter le mode de veille, appuyez sur STANDBY de manière à faire disparaître l'indication.
• Les réglages effectués sont conservés jusqu'à ce que vous les réinitialisiez.

4. Réglez le programmateur sur l'heure à laquelle la musique doit commencer.

① Tournez la molette Jog pour régler l'heure et appuyez sur ENTER•MEM.

② Tournez la molette Jog pour régler les minutes et appuyez sur ENTER•MEM.

5 Réglez le programmateur sur l'heure à laquelle la musique doit s'arrêter. (Procédez comme à l'étape 4.) 6 Tournez la molette Jog pour régler le volume souhaité et appuyez sur ENTER•MEM.

7 Appuyez sur STANDBY.

L'indication ⑤ s'allume et l'appareil se met hors tension; le lecteur se place en mode de veille.

À l'heure déterminée, l'appareil se met sous tension et la musique commence. Ensuite, l'appareil se met hors tension à l'heure programmée et le lecteur se remet en mode de veille.

Pour utiliser le lecteur avant le début de la lecture programmée

Si vous mettez le lecteur sous tension, vous pouvez l'utiliser comme d'habitude (dans le cas de la radio, si vous écoutez une chaîne différente de celle syntonisée à l'étape 1 de la page 25, vous entendrez cette chaîne à l'heure présélectionnée). Éteignez le lecteur avant l'heure présélectionnée.

Pour arrêter la lecture

Mettez l'appareil hors tension.

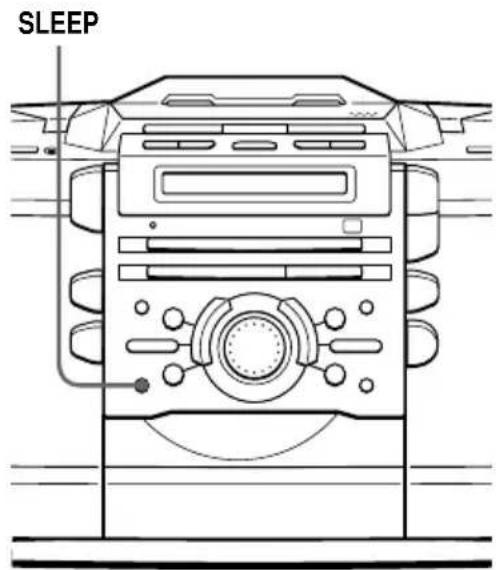

S'endormir en musique

Vous pouvez régler le lecteur pour qu'il s'éteigne automatiquement après 10, 20, 30, 60, 90 et 120 minutes, ce qui vous permet de vous endormir en musique.

Conseils

L'afficheur s'estompe pendant que le programmateur d'extinction est en fonction.

• Vous pouvez combiner le programmateur de réveil avec le programmateur d'extinction. Réglez tout d'abord le programmateur de réveil (page 25), mettez l'appareil sous tension et réglez le programmateur d'extinction.
• Vous pouvez préparer une musique différente pour le programmateur de réveil et le programmateur d'extinction. Cependant, vous ne pouvez pas mémoriser différentes chaînes radio.
• Vous pouvez régler un volume différent pour le programmateur de réveil et le programmateur d'extinction. Par exemple, vous pouvez vous endormir sur un volume plus faible et vous réveiller sur un volume plus élevé.

1 Sélectionnez la source musicale de votre choix. 2 Appuyez sur SLEEP pour afficher "SLEEP". 3 Appuyez sur SLEEP pour sélectionner le nombre de minutes jusqu'à ce que le lecteur s'éteigne automatiquement.

Chaque fois que vous appuyez sur la touche, l'indication change comme suit :

60' → 90' → 120' → aucune indication → 10' → 20' → 30'.

Si 4 secondes se sont écoulées après que vous avez appuyé sur SLEEP, les minutes de l'afficheur sont conservées en mémoire.

Une fois l'heure présélectionnée passée, la musique s'arrête et le lecteur s'éteint automatiquement.

Pour désactiver la fonction d'extinction

Appuyez sur SLEEP pour faire disparaître "SLEEP" de l'afficheur.

Pour modifier l'heure présélectionnée

Répétez les étapes 2 et 3.

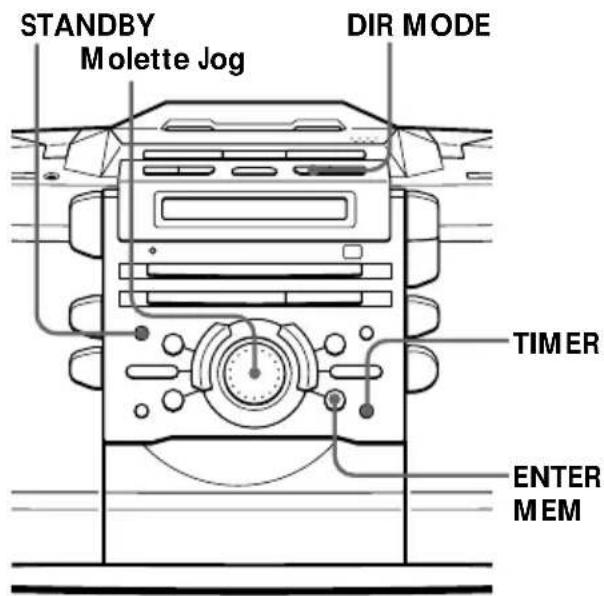

Programmation de l'enregistrement d'émissions radio

Vous pouvez régler le programmateur pour enregistrer la radio à un certain moment. Assurez-vous que vous avez préalablement réglé l'horloge (voir "Réglage de l'horloge" à la page 24).

Remarque

Vous ne pouvez pas présélectionner le programmateur d'enregistrement et le programmateur de réveil (page 25) en même temps.

Conseils

• Nous vous recommandons de brancher le lecteur à une prise secteur afin d'obtenir la meilleure qualité d'enregistrement. Si vous sélectionnez un programme MW/LW à l'étape 1, appuyez sur /I pour vérifier la présence de parasites. S'il y en a, appuyez sur MODE jusqu'à ce que les parasites aient été réduits à un minimum.

Avant de commencer, assurez-vous que l'indication (horloge) n'est pas allumée dans l'afficheur. Si elle est allumée, appuyez sur STANDBY.

1 Sélectionnez la chaîne de votre choix et introduisez une cassette vierge dans le compartiment à cassette avec la face à enregistrer orientée vers vous. 2 Appuyez sur DIR MODE pour sélectionner le sens de la bande.

	Affichage
Une face	-
Deux faces	-

3 Appuyez sur TIMER pour afficher l'indication ④. Exécutez la procédure suivante tout en contrôlant le déroulement des opérations dans l'afficheur.

4 Tournez la molette Jog pour afficher "RADIO" et "REC", et appuyez sur ENTER · MEM.

Conseil

Si vous avez fait une erreur, appuyez sur CANCEL. Le dernier paramètre entré est effacé. Entrez-le de nouveau.

Conseils

• Pour quitter le mode de veille, appuyez deux fois sur STANDBY pour faire disparaître l'indication
• Les réglages effectués sont conservés jusqu'à ce que vous les réinitialisiez.
• Lorsque vous choisissez un enregistrement sur les deux faces, l'enregistrement s'arrête une fois que les deux faces sont enregistrées de manière à éviter un enregistrement accidentel.

5 Réglez le programmateur sur l'heure exacte à laquelle vous désirez entamer l'enregistrement.

① Tournez la molette Jog pour régler l'heure et appuyez sur ENTER•MEM.

② Tournez la molette Jog pour régler les minutes et appuyez sur ENTER•MEM.

6 Réglez le programmateur sur l'heure à laquelle vous désirez arrêter l'enregistrement. (Procédez comme à l'étape 5.) 7 Tournez la molette Jog pour régler le volume souhaité et appuyez sur ENTER•MEM.

8 Appuyez sur STANDBY.

Le lecteur se met hors tension et se place en mode de veille. L'indication ⊙ et la face de la cassette à enregistrer (face avant ou face arrière ≺) apparaissent dans l'afficheur. Pour changer la face d'enregistrement, appuyez de nouveau sur STANDBY.

À l'heure déterminée, l'appareil se met sous tension et l'enregistrement débute. Ensuite, l'appareil se met hors tension à l'heure programmée et le lecteur entre en mode de veille.

Pour utiliser le lecteur avant le début d'un enregistrement programmé

Lorsque vous mettez le lecteur sous tension, vous pourrez l'utiliser normalement (notez cependant que si vous écoutez une station de radio différente de celle programmée à l'étape 1 de la page 28, c'est cette station qui sera enregistrée lors de votre programme). Mettez le lecteur hors tension avant l'heure de début du programme.

Pour arrêter la programmation d'enregistrement

Mettez l'appareil hors tension.

Sélection de la source d'alimentation

Vous pouvez faire fonctionner ce lecteur en utilisant le secteur ou des piles comme source d'alimentation.

Utilisez le secteur chaque fois que vous effectuez un enregistrement, parce que l'enregistrement consomme beaucoup d'énergie.

14 Compartiment à piles 2 vers une prise murale

Remarque

Mettez le lecteur hors tension avant de brancher/débrancher le cordon d'alimentation ou d'installer/retirer les piles.

Conseil

Dans des conditions normales d'utilisation, les piles de sauvegarde offrent une autonomie d'environ six mois si vous faites fonctionner le lecteur sur des piles. Lorsque l'éclairage de la fenêtre d'affichage s'atténue ou que la fonction de programmateur est désactivée, remplacez toutes les piles. Pour sauvegarder les réglages programmés, branchez le cordon d'alimentation secteur avant de remplacer les piles.

Conseil

Il se peut que la qualité sonore change suivant la polarité de la fiche. Inversez le sens de branchement de la fiche et comparez la qualité des sons diffusés.

1 Installation des piles de sauvegarde

Introduisez quatre piles R6 (AA) (non fournies) dans le compartiment à piles. Ces piles sont destinées à assurer la sauvegarde des données en mémoire.

Introduisez quatre piles R6 (AA) (non fournies)

Pour retirer les piles, poussez sur le côté

2 Branchement du cordon d'alimentation

Branchez une extrémité du cordon d'alimentation fourni sur la prise AC IN située à l'arrière du lecteur et l'autre extrémité sur une prise murale.

Remarques

• Vous ne pouvez pas faire fonctionner le lecteur sur des piles rechargeables Ni-Cd ou Ni-MH. Lorsque vous introduisez ou que vous retirez les piles, débranchez les cordons et câbles de connexion de façon à éviter de les endommager. Lorsque vous faites fonctionner le lecteur sur piles,
• le rétroéclairage de l'affichage ne fonctionne pas;
• vous ne pouvez pas mettre le lecteur sous tension avec la

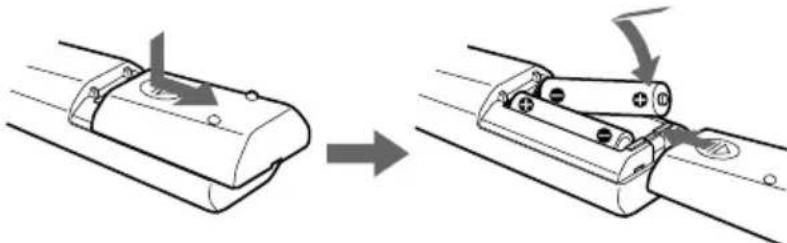

3 Installation des piles dans la télécommande

Introduisez deux piles R6 (AA) (non fournies)

Remplacement des piles

Dans des conditions normales d'utilisation, les piles de sauvegarde offrent une autonomie d'environ six mois. Lorsque la télécommande cesse d'agir sur le lecteur, remplacez toutes les piles.

4 Utilisation du lecteur avec des piles

Introduisez huit piles R20 (D) (non fournies) dans le compartiment à piles.

Pour pouvoir utiliser le lecteur sur piles, débranchez le cordon d'alimentation du lecteur.

Introduisez huit piles R20 (D) (non fournies)

Remplacement des piles

Lorsque la luminosité de l'indicateur OPR/BATT s'atténue ou que le lecteur cesse de fonctionner, remplacez toutes les piles.

Raccordement d'appareils en option

Vous pouvez enregistrer un CD sur un MiniDisc ou écouter le son transmis par un magnétoscope, un téléviseur ou un lecteur/enregistreur MiniDisc via les haut-parleurs de ce lecteur.

Mettez chacun des appareils hors tension avant de procéder à quelque raccordement que ce soit.

Pour plus de détails, reportez-vous au mode d'emploi de l'appareil à raccorder.

Remarque

Branchez fermement les câbles afin d'éviter tout dysfonctionnement.

Conseil

Lorsque la prise OPTICAL DIGITAL OUT (CD) est utilisée, gardez le capuchon de la prise dans le support pour capuchon de prise sur le panneau arrière.

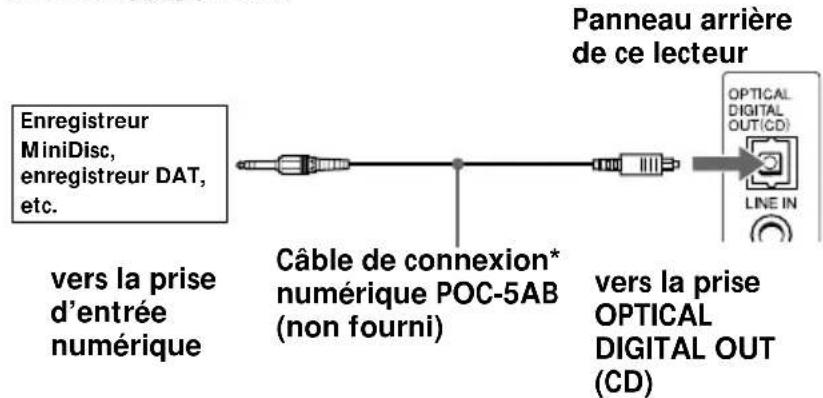

Enregistrement d'un CD sur une platine MiniDisc ou DAT * Sélectionnez le câble de connexion en fonction du type de la prise d'entrée numérique de l'enregistreur à raccorder. Pour plus de détails, reportez-vous au mode d'emploi de l'appareil à raccorder. La prise OPTICAL DIGITAL OUT (CD) de cet appareil est de forme carrée.

Type de prise de Désignation du l'appareil à cable de connexion raccarder

Minifiche optique POC-5AB (enregistreur MiniDisc, etc.)

Connecteur type L à 7 broches POC-DA12P (enregistreur DAT, etc.)

Enregistrement optique de POC-10A forme carrée (enregistreur MiniDisc, enregistreur DAT, etc.)

Conseil

La fonction 1TRACK (page 19) s'avère bien pratique pour enregistrer une plage de plusieurs CD différents.

1 Établissez les connexions. 2 Mettez ce lecteur et l'appareil raccordé sous tension. 3 Appliquez les étapes 1 à 3 de la page 19. 4 Préparez l'appareil raccordé en vue de l'enregistrement. 5 Démarrez la lecture d'un CD sur ce lecteur.

Remarques

Tant que l'indication "CD" reste dans la fenêtre d'affichage, la prise de sortie optique numérique est activée et la prise s'allume même si le CD est en mode d'arrêt. - Si vous reproduisez un CD-ROM autre que de type audio, il se peut que vous entendiez des parasites.

Conseil

Vous pouvez enregistrer le son de l'appareil raccordé. Introduisez une cassette vierge dans le compartiment à cassette et appuyez ensuite sur / et puis sur (page 11).

1 Raccordez la prise OPTICAL DIGITAL OUT (CD) de ce lecteur à la prise d'entrée numérique de l'enregistreur MiniDisc ou d'un autre appareil à l'aide du câble de connexion numérique (non fourni). 2 Mettez ce lecteur et l'appareil raccordé sous tension. 3 Préparez l'appareil raccordé en vue de l'enregistrement. 4 Lancez la lecture d'un CD sur ce lecteur.

Écoute d'un téléviseur, d'un magnétoscope et d'un lecteur/enregistreur MiniDisc

• Pour un enregistreur MiniDisc : câble doté d'une prise mini-stéréo des deux côtés.

Pour un téléviseur ou un magnétoscope : câble doté d'une prise mini-stéréo à une extrémité et de deux prises phono à l'autre.

1 Raccordez la prise LINE IN de ce lecteur à la prise de sortie de ligne du lecteur MiniDisc ou de tout autre appareil à l'aide d'un câble de connexion audio (non fourni). 2 Mettez ce lecteur et l'appareil raccordé sous tension. 3 Appuyez sur MD (LINE) et démarrez la lecture sur l'appareil raccordé.

Le son de l'appareil raccordé est diffusé par les haut-parleurs.

suite

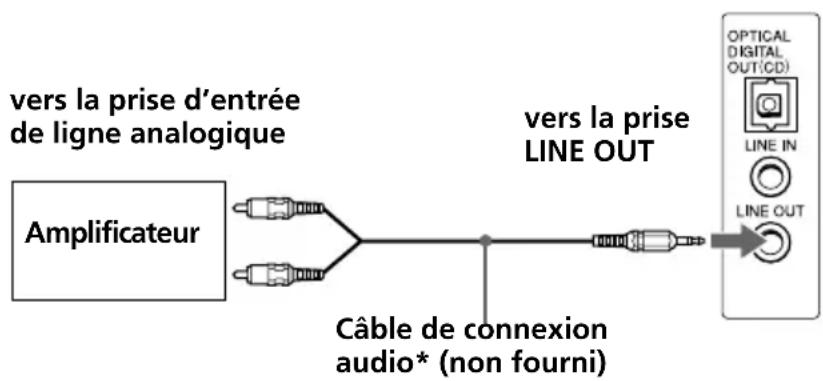

Diffusion du son via les haut-parleurs d'un autre appareil audio

Panneau arrière de ce lecteur

• Câble doté d'une prise mini-stéréo à une extrémité et de deux prises phono à l'autre. 1 Raccordez la prise LINE OUT de ce lecteur à la prise d'entrée de ligne analogue de l'amplificateur à l'aide d'un câble de connexion audio (non fourni). 2 Mettez ce lecteur et l'amplificateur sous tension et démarrez la lecture sur ce lecteur.

Précautions

Sécurité

• Étant donné que le faisceau laser utilisé dans le lecteur CD est nuisible pour les yeux, ne tentez pas de démonter le boîtier. Confiez l'entretien exclusivement au personnel qualifié.
• Si des objets solides ou liquides venaient à pénétrer dans le lecteur, débranchez-le et faites-le vérifier par le personnel qualifié avant de le remettre en service.

Sources d'alimentation

• Pour un fonctionnement sur courant secteur CA, vérifiez que la tension de fonctionnement du lecteur correspond bien à la tension électrique locale de votre installation (Voir "Spécifications") et utilisez uniquement le cordon d'alimentation fourni.
• Le lecteur n'est pas déconnecté de la source d'alimentation (secteur) tant qu'il est raccordé à une prise secteur, même si l'appareil proprement dit est hors tension.
• Lorsque vous faites fonctionner le lecteur sur piles, utilisez huit piles R20 (D).
• Lorsque vous n'utilisez pas les piles, retirez-les du lecteur de façon à éviter tout dommage causé par une fuite ou une corrosion des piles.
• La plaquette signalétique indiquant la tension de service, la consommation électrique, etc., se situe sous l'appareil.

Installation

• Ne laissez pas le lecteur à proximité de sources de chaleur et ne l'exposez pas au rayonnement direct du soleil, à un empoussiement excessif ou à des chocs mécaniques.
• Ne placez pas le lecteur dans un endroit incliné ou instable.
• Ne placez aucun objet à moins de 10 mm des côtes de l'appareil. Les orifices de ventilation doivent être dégagés en permanence pour que le lecteur puisse fonctionner correctement et prolonger la durée de vie de ses composants.
• Si le lecteur est abandonné dans une voiture parquée en plein soleil, placez-le dans un endroit de la voiture où il n'est pas exposé au rayonnement direct du soleil.
• Étant donné que les haut-parleurs utilisent un aimant puissant, conservez les cartes de crédit à code magnétique et les montres à remontoir mécanique à l'écart du lecteur afin d'éviter tout dommage causé par les aimants.

Fonctionnement

• Si le lecteur est déplacé sans transition d'un endroit froid vers un endroit chaud, ou s'il est placé dans une pièce très humide, de la condensation peut se former sur les lentilles à l'intérieur de la section CD. Dans ce cas, le lecteur CD ne fonctionnera pas correctement. Retirez le CD et attendez environ une heure que la condensation se soit évaporée.

Précautions (suite)

• Si le lecteur n'a pas été utilisé pendant une période prolongée, réglez-le en mode de lecture pour le faire chauffer quelques minutes avant d'introduire une cassette.

Si vous avez des questions ou des difficultés au sujet de ce lecteur, consultez votre revendeur Sony.

Remarques sur les CD

• Avant d'écouter un CD, nettoyez-le à l'aide d'un chiffon de nettoyage en frottant du centre vers la périphérie.

• N'utilisez pas de solvants tels que du benzène, des diluants, des détergents disponibles dans le commerce ou des vaporisateurs antistatiques pour disques en vinyle.
• N'exposez pas les CD au rayonnement direct du soleil ou à des sources de chaleur tels que des conduits d'air chaud et ne les laissez pas dans une voiture parquée en plein soleil étant donné que la température peut augmenter considérablement dans l'habitacle.
• Évitez de coller du papier ou des autocollants sur les CD ou de griffer la surface des CD.
• Après avoir écouté un CD, rangez-le dans son boîtier de protection.

Les rayures, souillures et les traces de doigts sur les CD peuvent provoquer des erreurs de lecture.

Remarques sur les cassettes

• Brisez l'onglet de la face A ou B de la cassette pour éviter tout enregistrement accidentel. Si vous souhaitez réutiliser la cassette en vue d'un enregistrement, recouvrez de bande adhésive l'orifice de l'onglet brisé.

Onglet pour la face A

Onglet pour la face B

Face A

Veillez à ne pas couvrir les fentes de détection des cassettes de TYPE II (position haute) ou TYPE IV (métalliques). Si vous recouvrez ces fentes, le système de sélection automatique du type de bande ne fonctionnera pas correctement.

Fentes de détection du TYPE II (position haute)

Fentes de détection du TYPE IV (métallique)

• Nous déconseillons l'utilisation de cassettes d'une durée supérieure à 90 minutes, sauf pour l'enregistrement et la lecture continues de longue durée.

Dépannage

	Symptômes	Remèdes
Généralités	Il n'y a pas de son.	• Appuyez sur OPERATE pourmettre le lecteur sous tension. • Branchez correctement le cordon d'alimentation sur la prise AC IN et sur une prise murale. • Assurez-vous que les piles sont correctement installées. • Remplacez toutes les piles par des neuves. • Introduisez les piles sèches. Vous ne pouvez pas faire fonctionner le lecteur sur des piles rechargeables Ni-Cd ou Ni-MH. • Réglez le volume. • Débranchez le casque d'écoute lorsqu vous écoutez le son via les haut-parleurs.
	L'appareil s'est mis hors tension automatiquement.	• Remplacez toutes les piles par des neuves.
	Un son inhabituel est diffusé. Le son est parasité, faible ou de mauvaise qualité.	• Remplacez toutes les piles par des neuves si elles sont épuisées.
	Du bruit se fait entendre.	• Quelqu'un utilise un téléphone portable ou un autre équipement émettant des ondes radio à proximé du lecteur. Étoignez le téléphone portable (ou l'appareil incriminé) du lecteur.
	"BAttEry" et "CHECK" clignotent successivement dans l'affichage.	• Les piles ne sont pas insérées dans le bon sens. Insérez de nouveau les piles correctement.
Lecteur CD	Le lecteur CD ne fonctionne pas.	• Assurez-vous que le compartment à CD est refermé.
	L'indication "no dISC" s'allume dans la fenêtre d'affichage, même lorsqu'un CD est introduit.	• Placez le CD avec la face imprimée vers le haut. • Nettoyez le CD. • Sortez le CD et laissez le contrôle de CD ouvert pendant environ une heures pour que la condensation s'évapore. • Appuyez sur la touche ■ de la section CD pour commuter le mode de fonctionnement du lecteur sur "Cd". • Vous ne pouvez pas dire de CD-RW sur ce lecteur.

suite

Dépannage (suite)

	Symptômes	Remèdes
Lecteur CD	Il y a des pertes de son.	• Baissez le volume. • Nettoyez le CD ou remplacez-le s'il est fort endommagé. • Placez le lecteur dans un endroit exempt de vibrations. • Il est possible que le son soit irrégulier ou parasité si le CD que vous lisez a été enregistré sur un ordinateur (depuis un graveur de CD-R, etc.).
	Lorsque vous écoutez un CD, le télévisueur ou la radio sont parasités.	• Eloignez le lecteur du télévisueur ou de la radio.
Radio	Le son n'est pas en stéréo.	• Appuyez sur MODE jusqu'à ce que l'indication "STEREO" apparaisse.
	Le son est faible ou de mauvaise qualité.	• Suivant les conditions de réception FM, il se peut que des parasites soient audibles. • Remplacez toutes les piles par des neuves si elles sont épuisées. • Eloignez le lecteur du télévisueur. • Si vous utilisez la télécommandependant l'écoute d'une émission en MW/LW, il est possible qu'il y ait des parasites. C'est incétable.
	L'image de votre télévisueur est déstabilisée.	• Si vous écoutez une émission en FM à proximité d'un télévisueur avec antenne intérieure, éloignez le lecteur du téléviseur.
Lecteur de cassette	La cassette n'avance pas lorsque vous appuyez sur une touche.	• Introduisez correctement la cassette et reférer soigneusement le compartment à cassette. • Remplacez toutes les piles par des neuves.
	La touche ●/■ ne fonctionne pas/ La cassette n'entame pas la lecture.	• Assurez-vous que l'onglet de protection de la cassette de la platine est intact. • Appuyez sur la touche ■ de la section cassette pour commuter le mode de fonctionnement du lecteur sur "TAPE".
	La cassette ne s'efface pas complètement.	• Nettoyez les têtes d'effacement (voir page 40). • La source enregistrée sur la cassette TYPE II (position "high") ou TYPE IV (métal) à l'aide de cet appeareil est reproductive. Utilisez des cassettes TYPE I (normale) pour l'enregistrement et la lecture.
Symptômes Remèdes
Lecteur de cassette	La cassette n'enregistre pas.
	Le son est faible/La qualité sonore est médiocre.
	Impossible d'insérer une pause de lecture sur le lecteur de cassette.
Programmateur	Le programmeur ne fonctionne pas.
Télécommande	La télécommande ne fonctionne pas.

Le lecteur intègre un micro-ordinateur pour ses différentes opérations. À la suite de modifications des conditions d'alimentation, etc., le fonctionnement du lecteur peut se révéler instable. Si, après avoir appliqué les remèdes ci-dessus, le lecteur ne fonctionne toujours pas correctement, débranchez le cordon d'alimentation secteur et retirez toutes les piles. Lorsque toutes les indications ont disparu de la fenêtre d'affichage, rebranchez le cordon d'alimentation et réinstallez les piles. Si le problème persiste, consultez votre revendeur Sony.

Entretien

Nettoyage des têtes de lecture et du chemin de la bande magnétique

Nettoyez les têtes, les galets presseurs et les cabestans à l'aide d'un coton-tige légèrement imbibé d'un liquide de nettoyage ou d'alcool toutes les 10 heures d'utilisation de manière à garantir une qualité de lecture et d'enregistrement optimale. Pour réaliser des enregistrements de qualité, nous vous conseillons de nettoyer toutes les surfaces de passage de la bande magnétique avant d'enregistrer.

N'introduisez une cassette qu'après séchage complet des parties nettoyées.

Démagnétisation des têtes

Après 20 à 30 heures d'utilisation, le magnétisme résiduel accumulé sur les têtes peut être suffisant pour commencer à entraîner une perte de hautes fréquences et un sifflement. À ce moment, démagnétisez les têtes et toutes les parties métalliques situées sur le chemin de la bande magnétique à l'aide d'un démagnétiseur disponible dans le commerce.

Nettoyage du châssis

Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement humidifié avec une solution détergente. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants tels que l'alcool ou de la benzine.

Spécifications

Lecteur CD

Système

Système audionumérique à disques compacts

Propriétés de la diode laser

Matériau : GaAlAs

Longueur d'onde : 780 nm

Durée d'émission : continue

Sortie laser : inférieure à 44,6 W (cette sortie est

mesurée à une distance d'environ 200 mm de la

surface de la lentille de l'objectif sur le bloc du

capteur optique avec 7 mm d'ouverture.)

Vitesse de rotation

200 tr/min à 500 tr/min (CLV)

Nombre de canaux

2

Réponse en fréquence

20 - 20 000 Hz +0,5/-1,2 dB

Pleurage et scintillement

Sous la limite mesurable

Radio

Plage de fréquence

FM 87,5 - 108 MHz

MW 531 - 1602 kHz

LW 153 - 279 kHz

IF

FM: 10,7 MHz

MW/LW: 450 kHz

Antennes

FM: Antenne télescopique

MW/LW: Antenne tige ferrite intégrée

Platine à cassette

Système d'enregistrement

Stéréo à 4 pistes et 2 canaux

Temps de bobinage rapide

Environ 112 s avec une cassette Sony C-60

Réponse en fréquence

Caractéristiques générales

Haut-parleur

Largeur de spectre : 8 cm (3 pouces) de diamètre,

12 Ω, type conique × 2

Entrée

Prise LINE IN (miniprise stéréo)

Niveau d'entrée minimum 138 mV

Sorties

Prise écouteurs (miniprise stéréo)

Pour écouteurs de 8 - 32 Ω d'impédance

Prise LINE OUT (miniprise stéréo)

Niveau de sortie nominale 138 mV à une

impédance de charge de 47 kΩ

OPTICAL DIGITAL OUT (CD) (connecteur de

sortie optique)

Longueur d'onde : 630-690 nm

Puissance de sortie maximale

10 W

Puissance de raccordement

Système audio personnel :

230 V CA, 50 Hz

12 V CC, 8 piles R20 (D)

Mémoire de sauvegarde :

Pour la télécommande :

Consommation électrique

20 W CA

Autonomie des piles

Système audio personnel

Enregistrement FM

Sony R20P: environ 6 h

Pile alcaline Sony LR20: environ 12 h

Lecture d'une cassette

Sony R20P: environ 3 h

Pile alcaline Sony LR20: environ 6 h

Lecture CD

Sony R20P: environ 1,5 h

Pile alcaline Sony LR20: environ 3 h

Cordon d'alimentation (1)

Télécommande (1)

La conception et les spécifications sont sujettes à

modifications sans préavis.

Accessoires en option

Casque d'écoute Sony MDR

Index

A, B

Amélioration de la réception radio 7

C

Champ sonore 23

Création d'un

Démagnétisation des têtes 40

Dépannage 37

E

Écouter

radio 6

téléviseur,

magnétoscope et

lecteur MD 33

via haut-parleurs d'un

autre appareil 34

Enregistrement

de plages

programmées 18

programme

d'émissions de radio 28

sur un MD ou une

DAT 32

sur une cassette 10

toutes les plages d'un

CD 11

F, G, H

Fenetre d'affichage 13

I, J, K

Installation 30

L

Lecture

aléatoire de plages 16

d'un CD 4

d'une cassette 8

d'une plaque unique 19

de plages répétée 15

de stations de radio

présélectionnées 21

Lecture aléatoire 16

Lecteur CD 13

Lecteur de cassette 22

début d'une plage 22

plage spécifique 14

M

MEGA BASS 23

Mode son 23

N, O

Nettoyage

CD 36

châssis 40

têtes et chemin bande 40

P, Q

Piles

pour la mémoire 30

pour la télécommande 31

pour le lecteur 31

Présélection de stations de radio 20

Programmateur

enregistrement

d'émissions de radio 28

réveil en musique 25

s'endormir en musique

27

R

Raccordement

appareils en option 32

cordon d'alimentation 30

Réglage de l'horloge 24

S, T

Selection

champ sonore 23

plages 5, 14

sources d'alimentation 30

SOUND 23

Stations de radio

écouter 21

préselectionner 20

U, V, W, X, Y, Z

Utilisation de la fenêtre

d'affichage 13

Achtung
