Produkttyp	Kompakte Hi-Fi-Anlage
Marke	Sony
Modell	ZSD55
Netzbetrieb	230 V AC, 50 Hz
Batteriebetrieb	12 V DC, 8 Batterien R20 (D) (nicht im Lieferumfang)
Speicher-Backup-Batterien	4 Batterien R6 (AA) (nicht im Lieferumfang)
Batterien für Fernbedienung	2 Batterien R6 (AA) (nicht im Lieferumfang)
Stromverbrauch	20 W (Netzbetrieb)
Maximale Ausgangsleistung	10 W
Lautsprecher	2 × 8 cm (Konus), 12 Ω
CD-Player	Digitales Audiosystem, Frequenzgang 20–20.000 Hz
Radio	UKW 87,5–108 MHz, MW 531–1602 kHz, LW 153–279 kHz
Kassettenrecorder	4 Spuren Stereo, Aufnahme/Wiedergabe (Typ I, II, IV)
Hauptfunktionen	CD/Kassette/Radio-Wiedergabe, Timer (Wecker, Einschlafen, Aufnahme), Klangfeld (ROCK/POP/JAZZ/VOCAL), Bassverstärkung (MEGA BASS)
Eingänge	LINE IN (Miniklinke Stereo)
Ausgänge	LINE OUT (Miniklinke Stereo), Kopfhörer (Miniklinke Stereo), digitaler optischer CD-Ausgang
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung

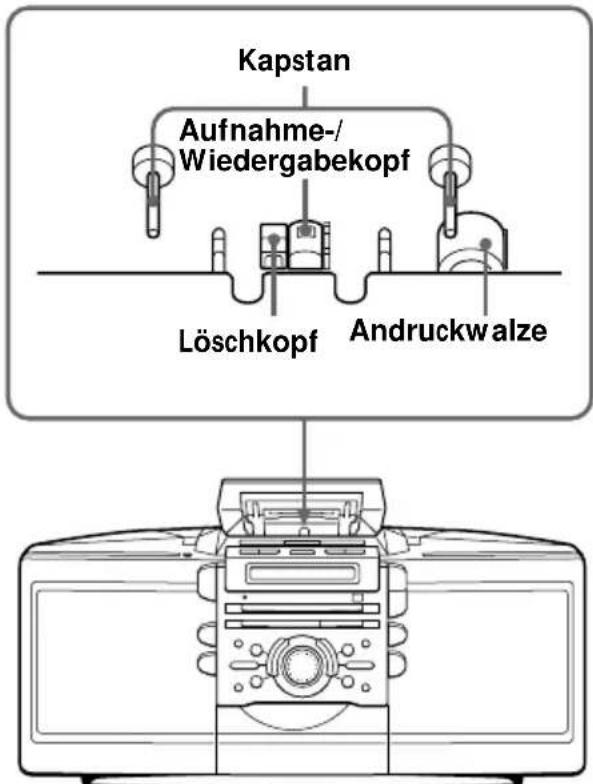

Wartung	Köpfe und Bandweg alle 10 Betriebsstunden reinigen; Köpfe nach 20 bis 30 Stunden entmagnetisieren
Sicherheit	Schutz vor Feuchtigkeit; Gehäuse nicht öffnen; Laser der Klasse 1
Reparierbarkeit	Wartung durch qualifiziertes Personal; keine vom Benutzer zu wartenden Teile

Häufig gestellte Fragen - ZSD55 SONY

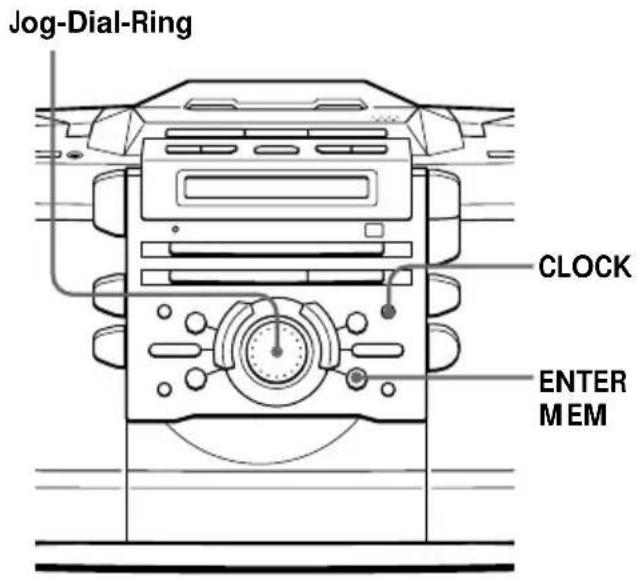

Wie stelle ich die Uhr ein?

Drücken und halten Sie CLOCK, bis die Stundenanzeige blinkt. Drehen Sie am Jog-Rad, um die Stunden einzustellen, drücken Sie ENTER·MEM, und stellen Sie dann die Minuten auf die gleiche Weise ein. Drücken Sie erneut ENTER·MEM, um die Uhr zu starten.

Wie höre ich eine CD?

Drücken Sie CD OPEN/CLOSE, um das Fach zu öffnen, legen Sie eine CD mit dem Etikett nach oben ein und schließen Sie es. Drücken Sie ▶■ (oder die CD-Taste auf der Fernbedienung). Die Wiedergabe startet automatisch.

Wie nehme ich eine Radiosendung auf Kassette auf?

Stimmen Sie den gewünschten Sender ab, legen Sie eine leere Kassette (Typ I) in das Fach ein und drücken Sie ●/■ (Aufnahme). Für zeitgesteuerte Aufnahmen verwenden Sie den Aufnahme-Timer (Seite 28 der Anleitung).

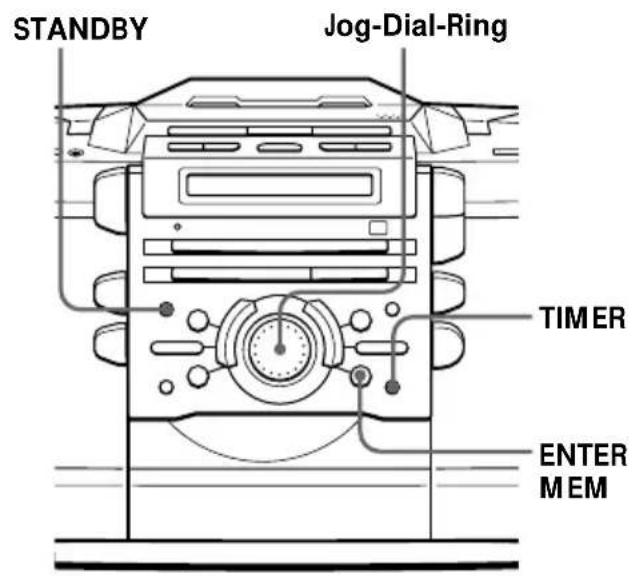

Wie verwende ich den Wecktimer?

Bereiten Sie die Musikquelle vor (CD, Radio oder Kassette). Drücken Sie TIMER, bis das Wecksymbol erscheint, drehen Sie am Jog-Rad, um die Quelle auszuwählen, stellen Sie die Start- und Endzeit ein, dann die Lautstärke. Drücken Sie STANDBY, um den Bereitschaftsmodus zu aktivieren. Das Gerät schaltet sich zur programmierten Zeit ein.

Wie verbessere ich den UKW-Empfang?

Richten Sie die Teleskopantenne für besseren UKW-Empfang aus. Falls Störungen bestehen bleiben, drücken Sie MODE, bis "Mono" erscheint, um auf Mono umzuschalten.

Was tun, wenn der CD-Player die Disc nicht liest?

Stellen Sie sicher, dass die CD mit dem Etikett nach oben eingelegt ist. Reinigen Sie die Disc mit einem weichen Tuch von der Mitte nach außen. Wenn das Problem weiterhin besteht, lassen Sie das Fach etwa eine Stunde offen, um eventuelle Kondensation zu verdunsten.

Wie wiederhole ich einen Titel?

Drücken Sie im CD-Modus MODE, bis "REP 1" erscheint. Wählen Sie den gewünschten Titel mit dem Jog-Rad (oder den Zifferntasten auf der Fernbedienung) aus und drücken Sie ▶■ (oder II auf der Fernbedienung).

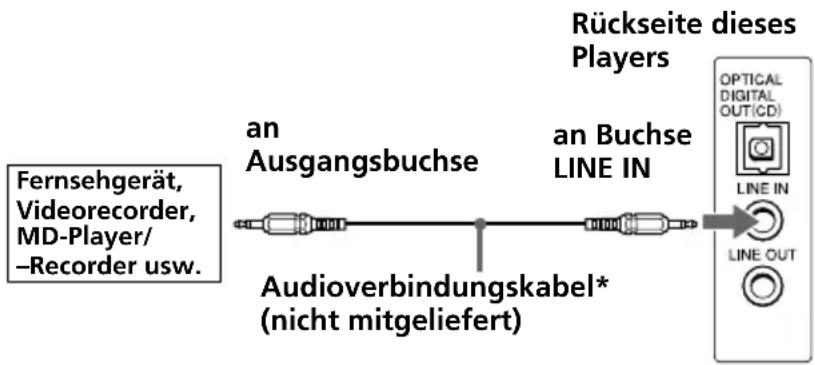

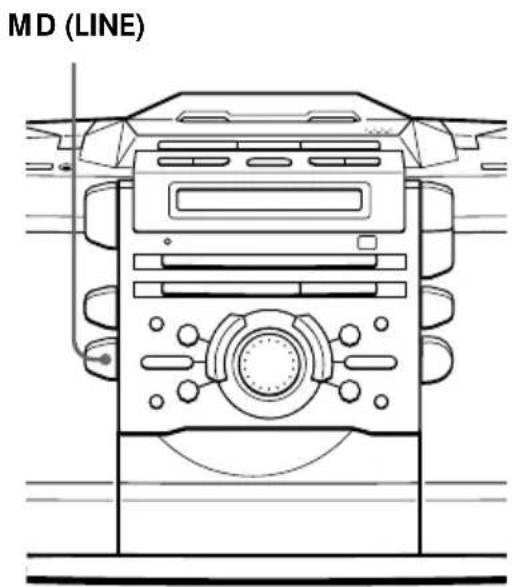

Wie schließe ich ein externes Gerät (z. B. MD-Player) an?

Verbinden Sie die LINE IN-Buchse der Anlage mit dem Audioausgang des externen Geräts über ein Miniklinkenkabel. Schalten Sie beide Geräte ein, drücken Sie MD (LINE) an der Anlage und starten Sie dann die Wiedergabe am externen Gerät.

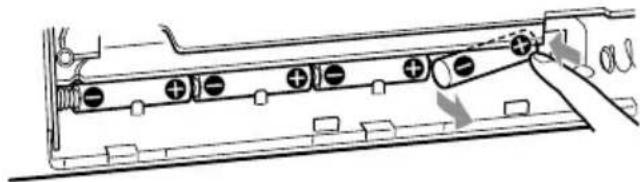

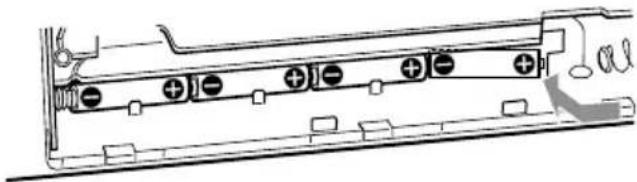

Wie ersetze ich die Speicher-Backup-Batterien?

Trennen Sie das Netzkabel. Öffnen Sie das Batteriefach auf der Rückseite des Geräts, legen Sie vier R6 (AA)-Batterien unter Beachtung der Polarität ein. Schließen Sie das Netzkabel wieder an, um die Einstellungen zu speichern.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Ersetzen Sie die beiden R6 (AA)-Batterien. Richten Sie die Fernbedienung auf den Sensor an der Vorderseite des Geräts. Wenn das Problem weiterhin besteht, entfernen Sie Störlichtquellen.

BEDIENUNGSANLEITUNG ZSD55 SONY

Bedienungsanleitung Seite 2

FR

DE

MD Link

ZS-D55

Avertissement

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Informationen

Für Kunden in Europa

Dieser CD-Player wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.

Das entsprechende Etikett (CLASS 1 LASER PRODUCT) befindet sich an der Rückseite des Players.

VORSICHT

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z.B. Vasen, auf das Gerät.

Inhalt

Grundfunktionen

4 Wiedergeben einer CD 6 Radioempfang 8 Wiedergeben einer Kassette 10 Aufnahme auf eine Kassette

Der CD-Player

13 Das Display 14 Ansteuern eines bestimmten Titels 15 Wiederholte Wiedergabe von Titeln (Wiedergabewiederholung) 16 Wiedergeben von Titeln in willkürlicher Reihenfolge (Zufallswiedergabe) 17 Zusammenstellen eines eigenen Programms (Programmwiedergabe) 19 Wiedergeben eines einzelnen Titels (Einzeltitelwiedergabe)

Das Radio

20 Speichern von Radiosendern 21 Wiedergeben gespeicherter Radiosender

Der Kassettenrecorder

22 Ansteuern des Anfangs eines Titels

Die Klangbetonung

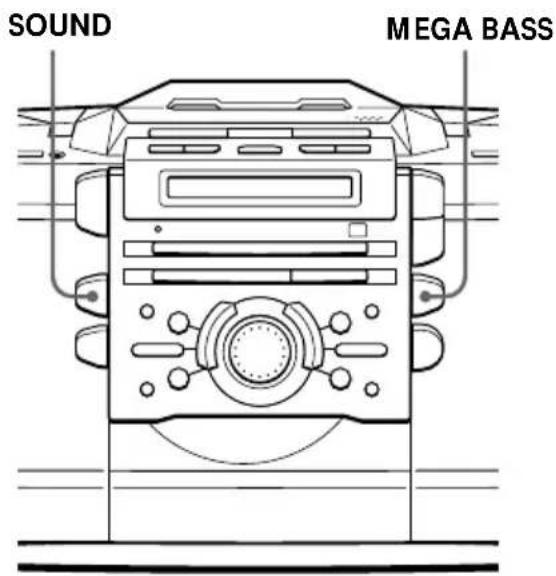

23 Auswählen der Klangbetonung (SOUND/MEGA BASS)

Der Timer

24 Einstellen der Uhr 25 Aufwachen mit Musik 27 Einschlafen mit Musik 28 Aufnehmen von Radiosendungen mit dem Timer

Vorbereitungen

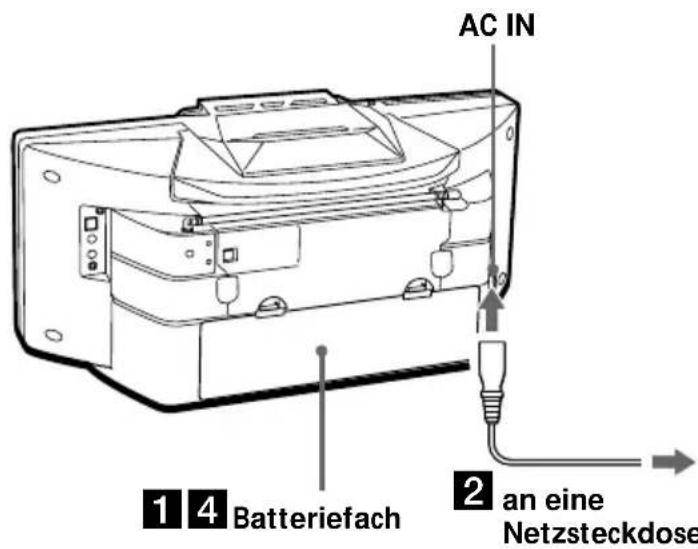

30 Anschließen der Stromquellen 32 Anschließen zusätzlicher Komponenten

Weitere Informationen

35 Sicherheitsmaßnahmen 37 Störungsbehebung 40 Wartung 41 Technische Daten

Hintere Umschlagseite

Index

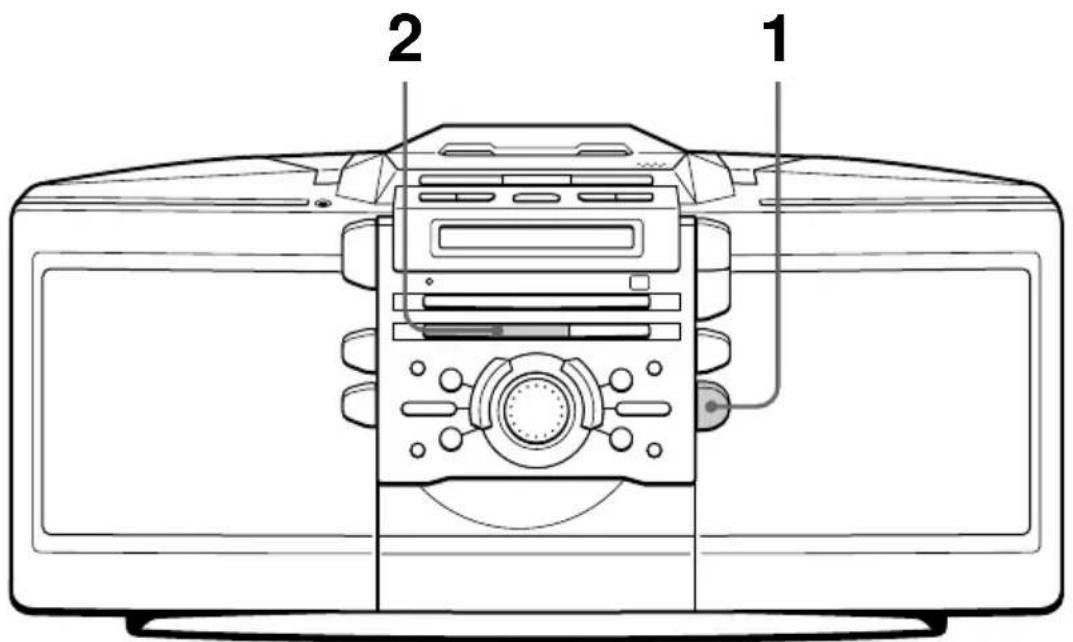

Wiedergeben einer CD

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 30).

1

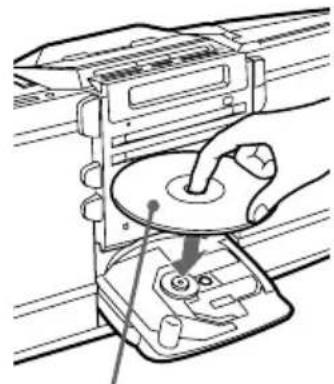

Drücken Sie CD OPEN/CLOSE (Direkteinschaltfunktion), und legen Sie eine CD so in das CD-Fach ein, dass sie einrastet.

Mit der Beschriftung nach oben

2

Drücken Sie II. Auf der Fernbedienung drücken Sie dazu im CD-Feld.

Das CD-Fach schließt sich, und der Player gibt alle Titel einzeln wieder.

Display

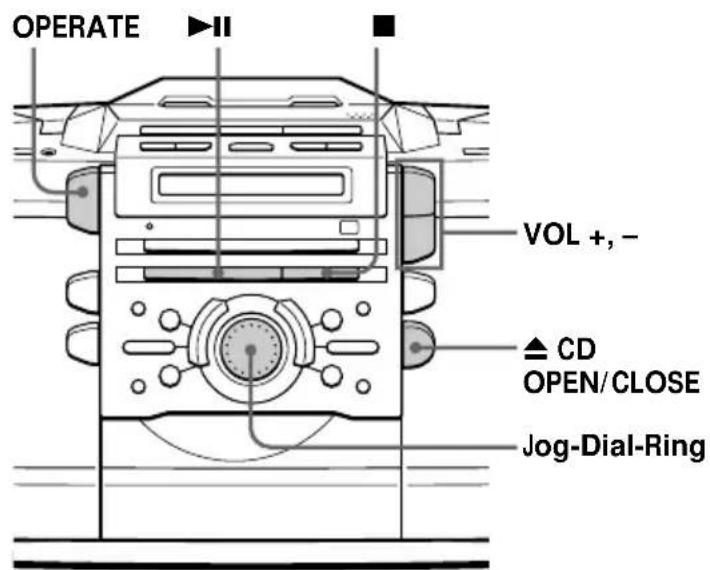

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Tipp

Wenn Sie das nächste Mal eine CD wiedergeben wollen, drücken Sie einfach II. Der Player schaltet sich automatisch ein, und die Wiedergabe der CD beginnt.

Funktion Vorgehen
Einstellen der Lautstärke	Drücken Sie VOL +, -.
Stoppen der Wiedergabe	Drücken Sie■
Unterbrechen der Wiedergabe	Drücken Sie▶■ auf der Fernbedienung). Drücken Sie diese Taste nochmals, um die Wiedergabe nach einer Pause fortzusetzen.
Weiterschalten zum Drehen Sie den Jog-Dial-nachsten Titel Ring im Uhrzeigersinn. (Auf der Fernbedienung drücken Sie▶■.)
Zurückschalten zum vorhergehenden Titel	Drehen Sie den Jog-Dial-Ring gegen den Uhrzeigersinn. (Auf der Fernbedienung drücken Sie▶)
Herausnahme n der CD	Drücken Sie ▲ CD OPEN/CLOSE.
Ein-/Ausschalten des PlayersDrücken Sie OPERATE.

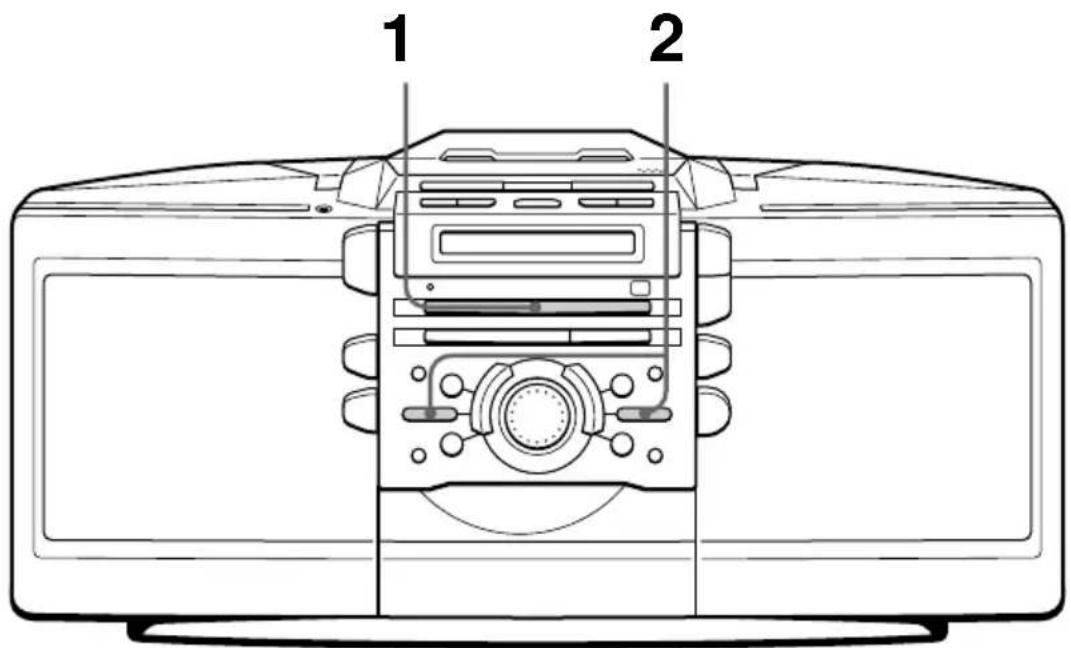

Radioempfang

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 30).

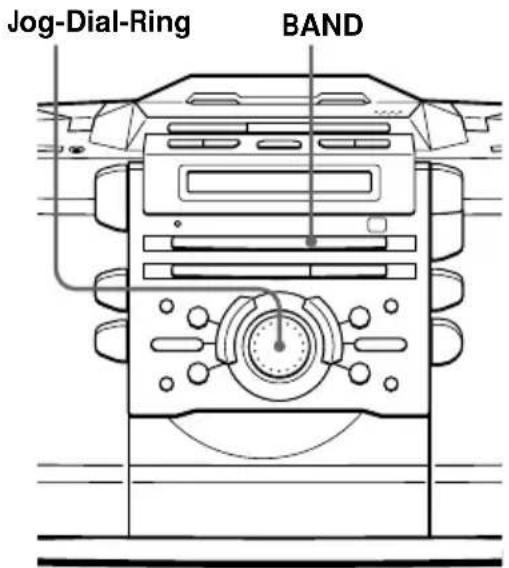

1 Drücken Sie BAND so oft, bis der

gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion).

Mit jedem Tastendruck wechselt der Frequenzbereich folgendermaßen:

Halten Sie - oder + (bzw. TUNE - oder + auf der Fernbedienung) gedrückt, bis sich die Frequenzziffern im Display ändern.

Das Gerät durchsucht automatisch die Radiofrequenzen und stoppt, wenn ein Sender klar empfangen wird.

Wenn sich ein Sender nicht einstellen lässt, drücken Sie die Taste immer wieder, so dass die Frequenz Schritt für Schritt wechselt.

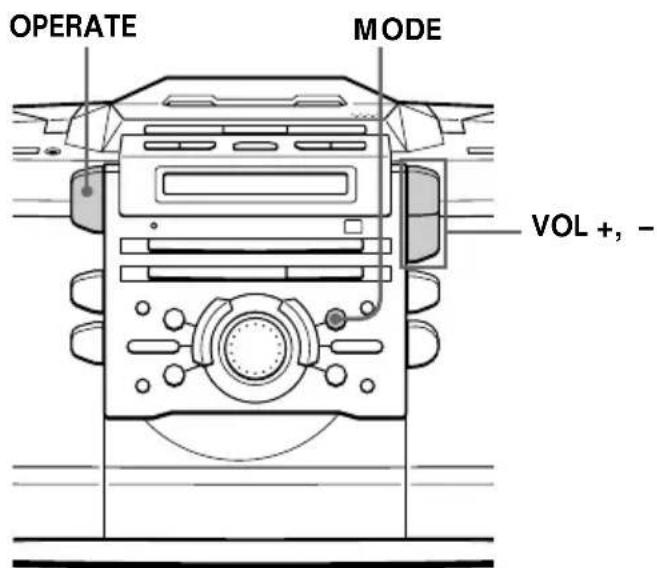

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Tipps

Die UKW-Frequenzbereiche "FM1" und "FM2" haben dieselbe Funktion. Sie können die gewünschten Sender aber getrennt unter "FM1" und "FM2" speichern. - Wenn beim UKW-Empfang Störgeräusche auftreten, drücken Sie MODE, bis "Mono" im Display erscheint. Der Radioempfang ist in diesem Fall monaural. - Wenn Sie das nächste Mal Radio hören wollen, drücken Sie einfach die Taste BAND. Der Player schaltet sich automatisch ein, und Sie hören den zuletzt eingestellten Sender.

Funktion Taste

Einstellen der Lautstärke VOL + -

Ein-/Ausschalten des Radios OPERATE

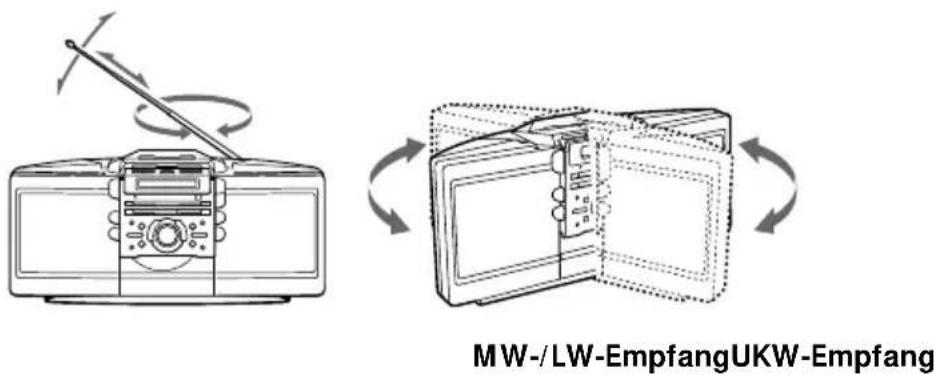

So verbessern Sie den Empfang

Richten Sie die Antenne für den UKW-Empfang aus. Um den MW/LW-Empfang zu verbessern, drehen Sie das Gerät selbst.

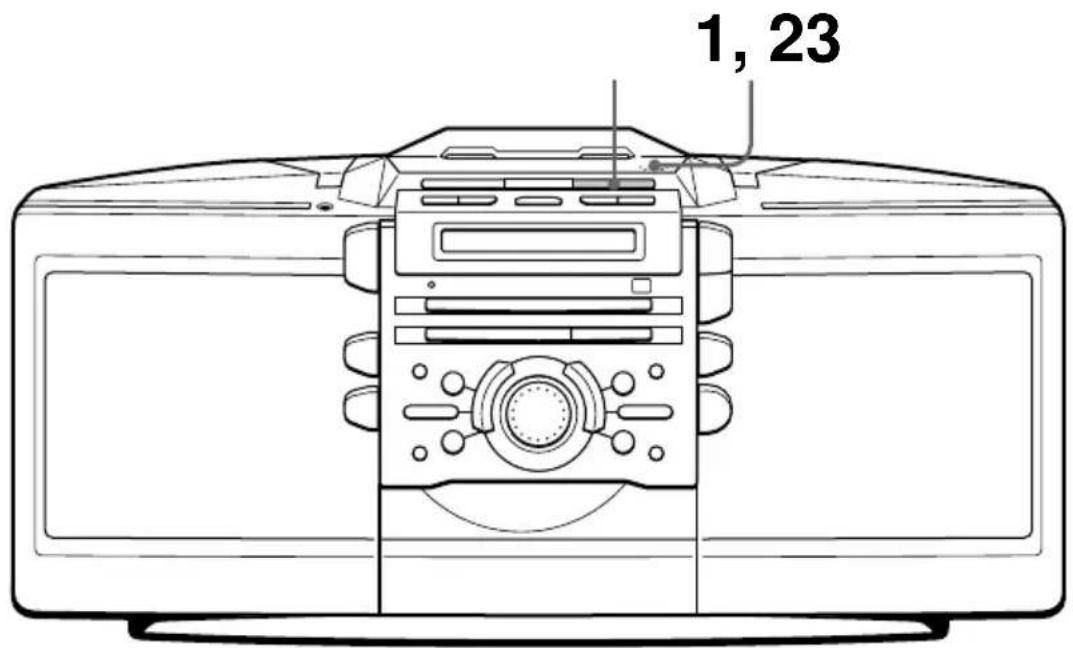

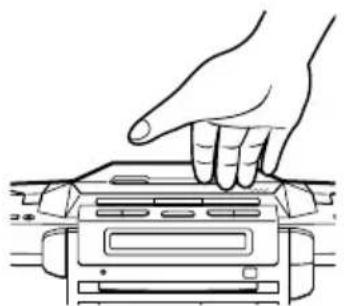

Wiedergeben einer Kassette

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 30).

1

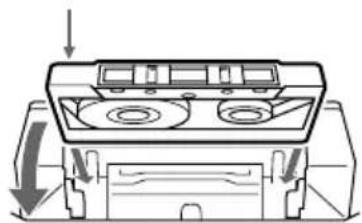

Öffnen Sie mit PUSH OPEN/CLOSE das Kassettenfach, und legen Sie eine bespielte Kassette ein. Verwenden Sie Kassetten des Typs TYPE I (normal), TYPE II (High Position) und TYPE IV (Metall).

Mit der wiederzugebenden Seite nach oben

2

Schließen Sie mit PUSH OPEN/CLOSE das Fach.

3

Drücken Sie.

(Auf der Fernbedienung drücken Sie dazu TAPE

Der Player schaltet sich ein (Direkteinschaltfunktion), und die Wiedergabe beginnt.

Display

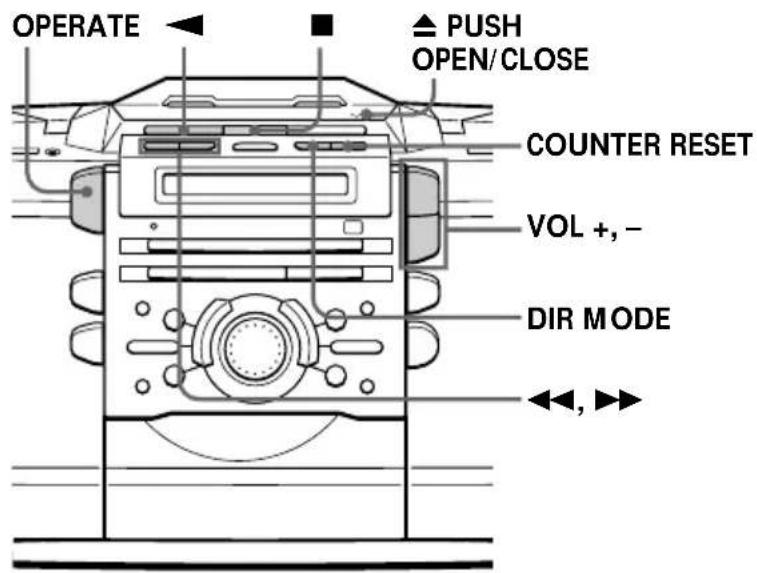

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Tipps

• Setzen Sie den Zähler mit COUNTER RESET auf "000".
• Wenn Sie das nächste Mal eine Kassette wiedergeben, drücken Sie einfach , oder der Player schaltet sich automatisch ein, und die Wiedergabe der Kassette beginnt.

Einstellen der Lautstärke VOL +, -

Stoppen der Wiedergabe

Wiedergeben der Rückseite

Vorwärts- oder Zurücksplen der Kassette

Auswerfen der Kassette

Ein-/Ausschalten des Players OPERATE

So wählen Sie die Bandrichtung aus

Drücken Sie mehrmals DIR MODE.

Bei Wiedergabe Erscheint im Display
Einer Kassettenseite	-
Beider Seiten der Kassette	-
(erst Vorder-, dann Rückseite)
je einmal
Beider Seiten der Kassette mehrmals	-

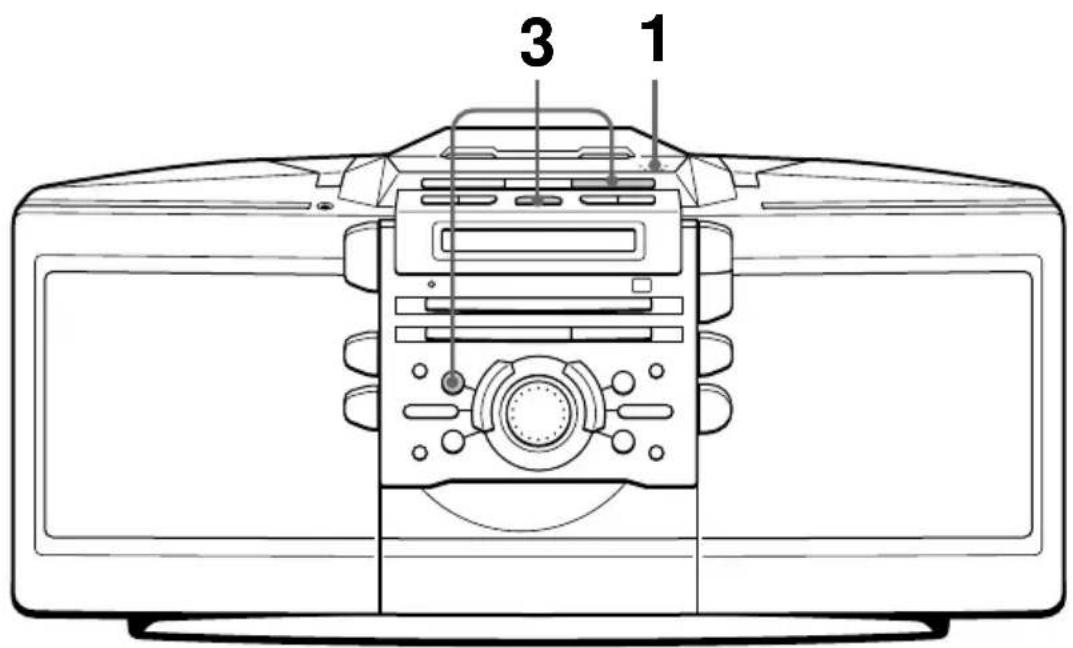

Aufnahme auf eine Kassette

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 30). Zum Aufnehmen auf einem MD- oder DAT-Recorder schließen Sie die entsprechende Komponente an (siehe Seite 32).

1

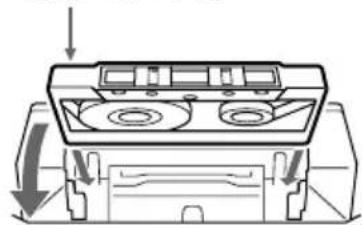

Öffnen Sie mit PUSH OPEN/CLOSE das Kassettenfach, und legen Sie eine leere Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal).

Schließen Sie mit PUSH OPEN/CLOSE das Fach wieder.

Mit der zu bespielenden Seite nach oben 2

Wählen Sie die Tonquelle aus, von der Sie aufnehmen wollen.

Zum Aufnehmen vom CD-Player: Legen Sie eine CD ein (siehe Seite 4), und drücken Sie im CD-Feld.

Display

Zum Aufnehmen vom Radio: Stellen Sie den gewünschten Sender ein (siehe Seite 6).

3 Starten Sie die Aufnahme.

So nehmen Sie die GPCd auf

Drücken Sie CD DUB. Die Aufnahme auf der Vorderseite wird gestartet.

Wenn angezeigt wird:

Wenn die Kassettenseite in der Mitte eines Titels wechselt, nimmt der Player den Titel auf der Rückseite nochmals von vorne auf.

Wenn angezeigt wird:

Wenn das Bandende erreicht ist, stoppt der Player.

So nehmen Sie eine Radiosendung auf (Sie können nach dem folgenden Verfahren auch eine CD aufnehmen.

Starten Sie die Wiedergabe der CD, nachdem die Aufnahme der Kassette begonnen hat.)

Drücken Sie / und dann. Wenn Sie auf der Rückseite aufnehmen wollen, drücken Sie

(Auf der Fernbedienung halten Sie dazu / gedrückt und drücken TAPE bzw.

Hinweis

Drücken Sie am Player innerhalb von 4 Sekunden, nachdem / gedrückt wurde.

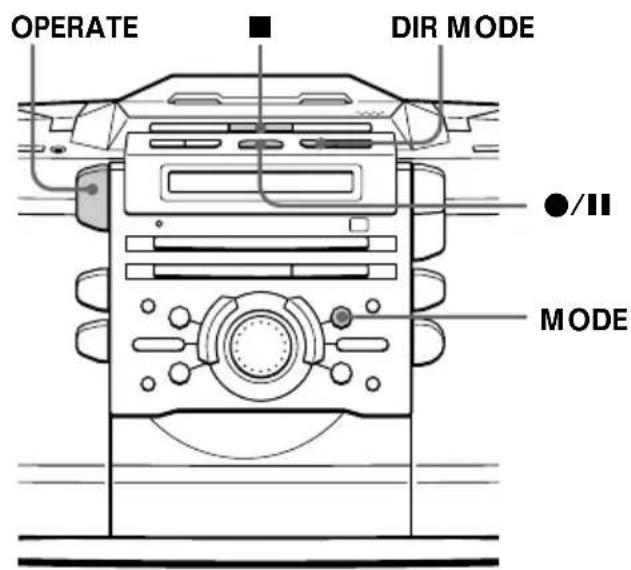

Aufnehmen auf eine Kassette (Fortsetzung)

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Tipps

• Wenn Sie die Lautstärke oder die Klangbetonung einstellen (Seite 23), hat dies keine Wirkung auf den Aufnahmepegel.
• Wenn oder angezeigt wird, werden beide Seiten der Kassette bespielt. Wenn Sie nur auf eine Seite aufnehmen möchten, drücken Sie DIR MODE, um zu entscheiden.
• Wenn beim Empfang eines MW/LW-Senders Pfeifgeräusche zu hören sind, nachdem Sie in Schritt 3 die Taste gedrückt haben, wählen Sie mit MODE die Position, bei der das Störgeräusch am geringsten ist.
• Wenn Sie den ersten Titel der CD aufnehmen möchten, drücken Sie MODE, so dass "1TRACK" angezeigt wird, und dann CD DUB.

Funktion Taste

Stoppen der Aufnahme	■im Bedienfeld für den Kassettenrecorder
Unterbrechen der Aufnahme	●/■
(nur wenn Sie die Aufnahme zum Fortsetzen der mit der Taste ●/■gestartet	Aufnahme drücken Sie diese haben) Taste erneut.
Ein-/Ausschalten des PlayersOPERATE

Gehen Sie zum Löschen einer Aufnahme folgendermaßen vor:

1. Legen Sie die Kassette mit der zu löschenden Aufnahme in das Kassettenfach ein, und drücken Sie im Bedienfeld für den Kassettenrecorder. 2. Am Player: Drücken Sie und dann . Auf der Fernbedienung: Halten Sie gedrückt, und drücken Sie dann TAPE.

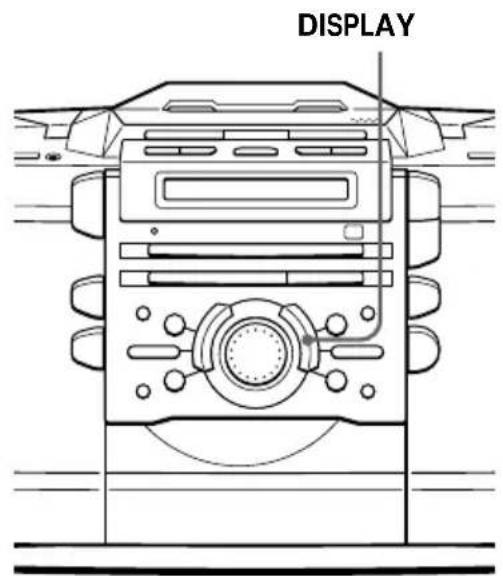

Das Display

Über das Display können Sie Informationen über die CD abrufen.

Anzeigen der Gesamtzahl der Titel und der Gesamtspieldauer

Drücken Sie im Stoppmodus DISPLAY.

Gesamtzahl der Titel

Anzeigen der Restspieldauer

Drücken Sie während der Wiedergabe einer CD die Taste DISPLAY.

Zum Anzeigen Drücken Sie DISPLAY

der Nummer und der einzelmal Restspieldauer des aktuellen Titels*

der Anzahl der restlichen Titel zweimal und der Restspieldauer der CD

der Nummer des aktuellen dreimal Titels und der Spieldauer

• Bei Titeln mit einer Nummer über 20 wird die Restspieldauer als "- - - -" angezeigt.

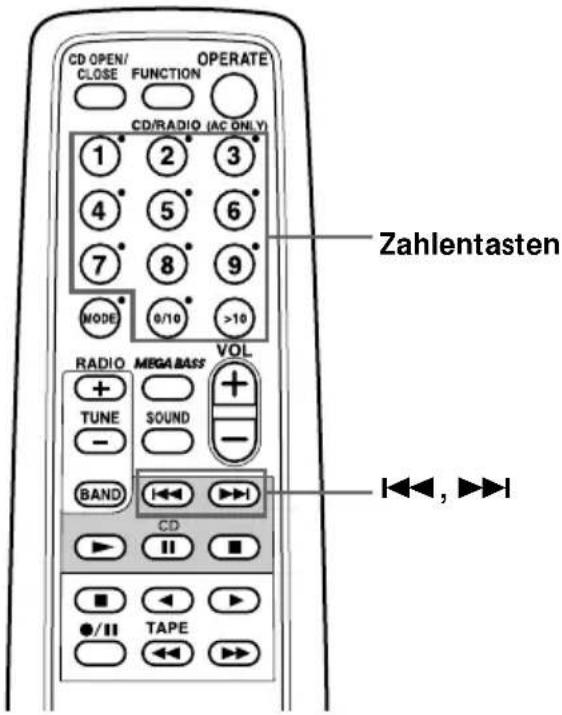

Ansteuern eines bestimmten Titels

Mit den Zahlentasten auf der Fernbedienung können Sie schnell einen bestimmten Titel ansteuern. Außerdem können Sie während der Wiedergabe einer CD eine bestimmte Stelle in einem Titel ansteuern.

Hinweis

Sie können keinen bestimmten Titel ansteuern, wenn "SHUF" oder "PGM" im Display leuchtet. Schalten Sie die Anzeige mit im CD-Feld aus.

Tipp

Wenn Sie einen Titel mit einer Nummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Wiedergeben von Titelnummer 23 drücken Sie zunächst >10, dann 2 und 3.

Zum Ansteuern drücken Sie

eines bestimmten Titels die entsprechende direkte Zahlentaste für den Titel.

einer bestimmten Passage während der Wiedergabe: Drücken Sie während der Tonwiedergabe bzw. ▷ und halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben. (Am Player drücken Sie dazu - oder +.)

einer bestimmten Passage im Pausemodus: Drücken Sie ⊣ bzw. mit Hilfe des Displays ▷ und halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben. (Am Player drücken Sie dazu - oder +.)

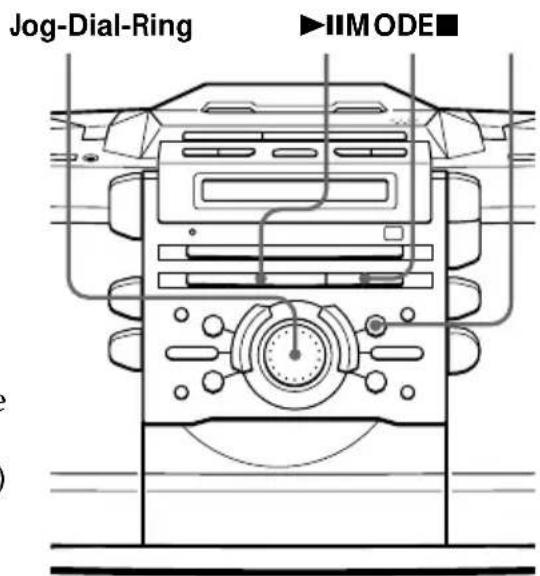

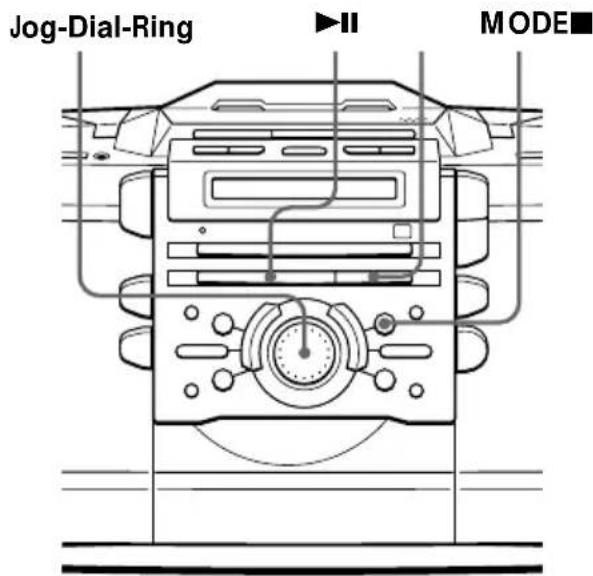

Wiederholte Wiedergabe von Titeln (Wiedergabewiederholung)

Sie können Titel bei der normalen Wiedergabe, bei der Wiedergabe eines einzelnen Titels oder in den Modi Shuffle Play (Zufallswiedergabe) oder Programme Play (Programmwiedergabe) wiederholt wiedergeben (siehe Seite 16 - 17).

Hinweis

Wenn Sie einen einzelnen oder alle Titel wiederholen wollen, darf weder "SHUF" noch "PGM" im Display leuchten. Wenn eine der Anzeigen erscheint, schalten Sie sie mit im CD-Feld aus.

Auf der Fernbedienung

• Drücken Sie ▸ im CD-Feld statt ▸ II.
• Wenn Sie "REP 1" ausgewählt haben, wählen Sie den Titel mit den Zahlentasten.

1 Drücken Sie im CD-Feld.

"Cd" erscheint im Display.

2 Sie haben folgende Möglichkeiten:

Wiederholen Vorgehen

eines einzelnen Titels 1 Drücken Sie MODE so oft, bis "REP 1" erscheint. 2 Wählen Sie den Titel durch Drehen des Jog-Dial-Rings aus, und drücken Sie.

aller Titel 1 Drücken Sie MODE so oft, bis "REP ALL" erscheint. 2 Drücken Sie II.

von Titeln in 1 Drücken Sie MODE so oft, bis willkürlicher "REP" und "SHUF" erscheinen. Reihenfolge 2 Drücken Sie II.

programmierter Titel 1 Drücken Sie MODE so oft, bis "REP" und "PGM" erscheinen.

2 Programmieren Sie die gewünschten Titel (siehe Schritt 3 auf Seite 17). 3 Drücken Sie II.

So beenden Sie die Wiedergabewiederholung

Drücken Sie MODE so oft, bis "REP" im Display ausgeblendet wird.

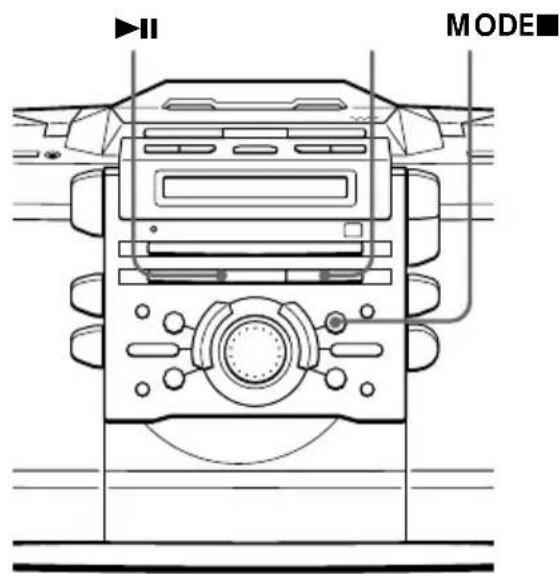

Wiedergeben von Titeln in willkürlicher Reihenfolge

(Zufallswiedergabe)

Sie können Titel in willkürlicher Reihenfolge wiedergeben.

Auf der Fernbedienung

Drücken Sie im

CD-Feld

1 Drücken Sie im CD-Feld.

"CD" erscheint im Display.

2 Drücken Sie MODE, bis "SHUF" im Display erscheint. 3 Drücken Sie II.

So beenden Sie die Zufallswiedergabe

Drücken Sie MODE so oft, bis "SHUF" im Display ausgeblendet wird.

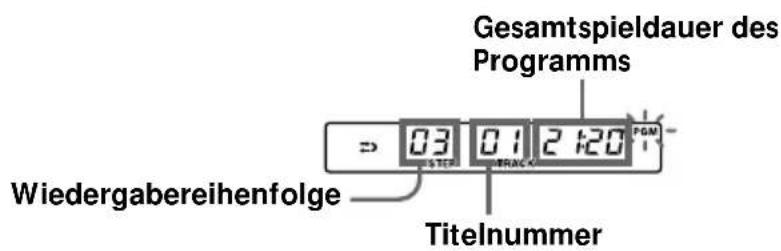

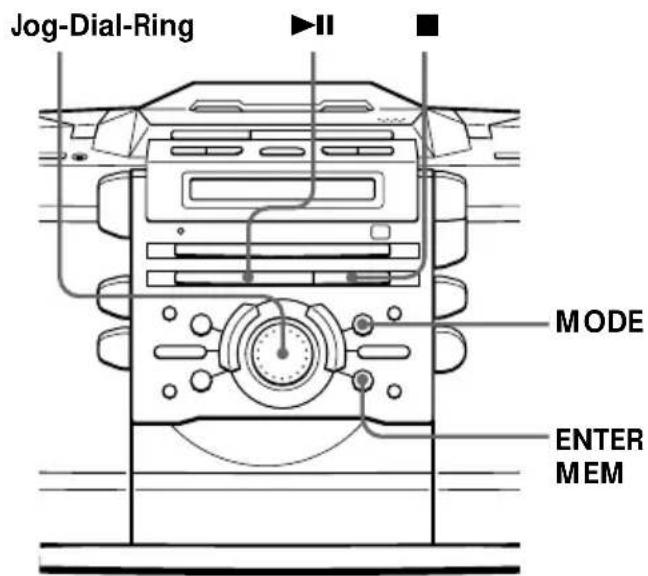

Zusammenstellen eines eigenen Programms

(Programmwiedergabe)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln einer CD festlegen.

Auf der Fernbedienung

1 Drücken Sie im CD-Feld. 2 Drücken Sie MODE so oft, bis "PGM" im Display erscheint. 3 Drücken Sie die Zahlentasten für die Titel, die Sie in Ihr Programm aufnehmen wollen, und zwar in der gewünschten Reihenfolge. 4 Drücken Sie im CD-Feld.

Tipp

Wenn Sie einen Fehler gemacht haben, drücken Sie CANCEL und wählen die Titelnummer erneut aus.

Hinweis

Wenn Sie einen Titel von einer CD mit mehr als 20 Titeln programmieren: Wenn Sie einen Titel mit einer Nummer über 20 programmieren, erscheint "---" statt der Gesamtspieldauer des Programms im Display.

1 Drücken Sie im CD-Feld.

"Cd" erscheint im Display.

2 Drücken Sie MODE, bis "PGM" im Display erscheint. 3 Drehen Sie den Jog-Dial-Ring, um den zu programmierenden Titel auszuwählen, und drücken Sie ENTER*MEM.

Programmieren Sie auf diese Weise weitere Titel.

4 Drücken Sie II.

Fortsetzung

Zusammenstellen eines eigenen Programms (Programmwiedergabe) (Fortsetzung)

Tipps

• Wenn Program Play (Programmwiedergabe) beendet ist, bleibt das Programm gespeichert. Sie können dasselbe Programm erneut abspielen, indem Sie im CD-Feld drücken.
• Wenn Sie das CD-Fach öffnen, wird das Programm gelöscht.
• Sie können Ihr eigenes Programm auch aufnehmen.

1 Legen Sie nach dem Zusammenstellen des Programms eine leere Kassette in das Kassettenfach ein.

2 Drücken Sie CD DUB.

So beenden Sie die Programmwiedergabe

Drücken Sie MODE so oft, bis "PGM" im Display ausgeblendet wird.

So überprüfen Sie vor der Wiedergabe die Titelreihenfolge

Drücken Sie ENTER · MEM am Player.

Mit jedem Tastendruck erscheinen die Titelnummern in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Ändern Sie das Programm, bevor Sie die Programmwiedergabe starten.

Funktion Vorgehen

Löschen des letzten	1 Drücken Sie CANCEL. Mit jedem Titels im Programm Tastendruck auf CANCEL wird der jeweils letzte Titel des Programms gelöscht.
	2 Geben Sie mit den Zahlentasten die neuen Titelnummern ein.

Ändern des gesam-ten Programms und das gesamte Programm wird gelöscht.2 Stellen Sie nun wie weiter oben beschreiben ein neuen Programm zusammen.

Wiedergabe eines einzelnen Titels

(Einzeltitelwiedergabe)

Sie können einen einzelnen Titel wiedergeben und dann den Player automatisch stoppen lassen.

Auf der Fernbedienung

1 Drücken Sie im CD-Feld. 2 Drücken Sie MODE so oft, bis "1TRACK" im Display erscheint. 3 Wählen Sie mit den Zahlentasten den gewünschten Titel aus.

Tipp

Wenn "1TRACK" im Display angezeigt wird und Sie CD DUB drücken, wird nur ein einzelner Titel aufgenommen.

1 Drücken Sie im CD-Feld. "Cd" erscheint im Display. 2 Drücken Sie MODE so oft, bis "1TRACK" im Display erscheint. 3 Drehen Sie den Jog-Dial-Ring, um den wiederzugebenden Titel auszuwählen. 4 Drücken Sie II.

So beenden Sie die Einzeltitelwiedergabe

Drücken Sie MODE so oft, bis "1TRACK" im Display ausgeblendet wird.

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Es können bis zu 40 Radiosender, jeweils 10 für jeden Frequenzbereich, in beliebiger Reihenfolge gespeichert werden.

BAND Jog-Dial-Ring AUTO PRESET

Tipp

Beim automatischen Speichern von Sendern in den Frequenzbereichen "FM1" oder "FM2" werden 10 Sender unter "FM1" und 10 weitere unter "FM2" gespeichert.

Auf der Fernbedienung

1 Wählen Sie mit BAND den gewünschten Frequenzbereich aus.

2 Stellen Sie mit TUNE + oder - die Frequenz des gewünschten Senders ein.

3 Halten Sie die Zahlentaste, unter der Sie den neuen Sender speichern möchten, 2 Sekunden lang gedrückt.

1 Wählen Sie mit BAND den gewünschten Frequenzbereich aus. 2 Halten Sie AUTO PRESET etwa 2 Sekunden lang gedrückt, bis "AUTO" im Display blinkt.

Die Sender werden in der Reihenfolge ihrer Frequenz gespeichert, angefangen mit dem Sender mit der niedrigsten Frequenz. Sender mit schwachen Signalen werden dabei ausgelassen.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern.

1. Drücken Sie BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint. 2. Drücken Sie ENTER-MEM etwa 2 Sekunden lang, bis die Ziffern im Display blinken. 3. Wählen Sie durch Drehen des Jog-Dial-Rings die Speichernummer aus, unter der Sie den neuen Sender speichern wollen. 4. Drücken Sie ENTER-MEM. 5. Stellen Sie mit - oder + die Frequenz des gewünschten Senders ein. 6. Drücken Sie erneut ENTER-MEM.

Ein zuvor unter dieser Taste gespeicherter Sender wird durch den neuen Sender ersetzt.

Wiedergeben gespeicherter Radiosender

Wenn Sie die Sender gespeichert haben, können Sie sie mit dem Jog-Dial-Ring am Gerät oder den Zahlentasten auf der Fernbedienung einstellen.

Auf der Fernbedienung

1. Wählen Sie mit BAND den gewünschten Frequenzbereich aus.

2. Lassen Sie mit der entsprechenden Zahlentaste die Speichernummer des gewünschten Senders anzeigen.

1. Wählen Sie mit BAND den gewünschten Frequenzbereich aus. 2. Lassen Sie durch Drehen des Jog-Dial-Rings die Speichernummer des gewünschten Senders anzeigen.

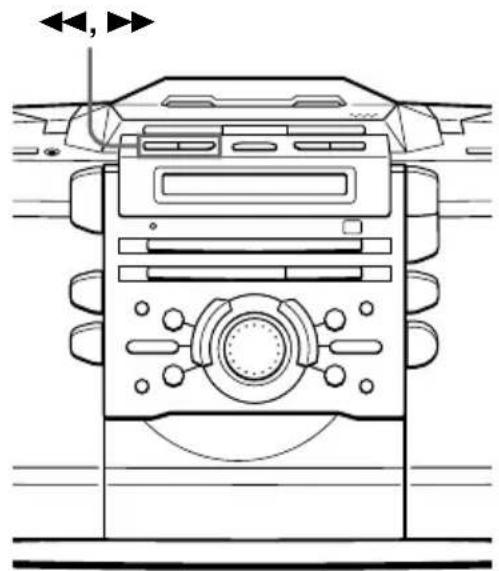

Ansteuern des Anfangs eines Titels

Der Player erkennt eine leere Passage zwischen den Titeln und sucht den Anfang des nächsten/folgenden Titels.

Hinweise

• Damit das Gerät den Anfang eines Titels korrekt erkennt, ist eine leere Passage von etwa 4 Sekunden zwischen den Titeln erforderlich.
• Eine sehr leise Passage in einem Titel (pianissimo), die eine Sekunde lang dauert, interpretiert das Gerät möglicherweise als Pause zwischen zwei Titeln und gibt daher die Fortsetzung des Titels als Anfang des nächsten Titels wieder.
• Wenn Sie während eines unbespielten Bandteils ▶ oder ◀ drücken, arbeitet diese Funktion nicht korrekt.

Drücken Sie während der Wiedergabe einer Kassette ▶ oder ◀.

Bei der Wiedergabe Ansteuern des Anfangs des nächsten Titels oder des Anfangs des aktuellen Titels

Vorderseite (▶) ▶

Rückseite (◀) ◀

Das Band wird an den Anfang des nächsten bzw. aktuellen Titels vorwärts- oder zurückgespult, und die Wiedergabe beginnt automatisch.

Auswählen der Klangbetonung

(SOUND/MEGA BASS)

Sie können für die Tonwiedergabe die Klangbetonung einstellen.

Auswählen der Klangeigenschaften

Wählen Sie mit SOUND die gewünschte Klangbetonung.

Option Funktion
ROCK	Kräftige, klare Klänge mit Betonung des unteren und oberen Klangspektrums
POP Helle, klare Töne mit Betonung des hohen und mittleren Klangspektrums
JAZZ Perkussive Klänge mit Betonung der Basse
VOCAL Hervorhebung der Gesangsstimmen mit Betonung des mittleren Klangspektrums
OFF Wiedergabe des gesamtten Dynamikbereichs für Musik wie z. B. klassische Musik

Verstärkung der Bässe

Drücken Sie MEGA BASS.

"MEGA BASS" erscheint im Display. Wenn Sie die Funktion wieder ausschalten möchten, drücken Sie die Taste nochmals.

Einstellen der Uhr

Die Anzeige „----$“ erscheint im Display, bis Sie die Uhr einstellen.

Tipps

Das Gerät zeigt die Uhrzeit im 24-Stunden-Format an. – Wenn Sie das Gerät an das Stromnetz angeschlossen haben, blinkt „:“, während die Uhr läuft.

Schließen Sie zunächst die Stromquelle an (siehe Seite 30–31).

1. Halten Sie CLOCK gedrückt, bis die Stundenangabe blinkt.

2. Stellen Sie die Uhr ein.

① Drehen Sie den Jog-Dial-Ring, und stellen Sie die Stunden ein. Drücken Sie anschließend ENTER-MEM. ② Drehen Sie den Jog-Dial-Ring, und stellen Sie die Minuten ein.

3. Drücken Sie ENTER-MEM. Die Zeitzählung beginnt bei 00 Sekunden.

Aufwachen mit Musik

Sie können sich mit Musik von der Anlage oder mit einem Radioprogramm zur voreingestellten Zeit wecken lassen. Dazu muss die Uhrzeit eingestellt sein (siehe „Einstellen der Uhr“ auf Seite 24).

Hinweis

Sie können nicht gleichzeitig den Weck-Timer aktivieren und die Programmierung einer Timer-Aufnahme voreinstellen (Seite 28).

Tipp

Wenn Sie einen Fehler gemacht haben, drücken Sie CANCEL. Die zuletzt eingegebene Einstellung wird gelöscht. Geben Sie die richtige Einstellung ein.

Achten Sie zunächst darauf, dass die Uhrzeitanzeige ④ im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.

1 Bereiten Sie die wiederzugebende Tonquelle vor.

Tonquelle Vorgehen

Cd Legen Sie eine CD ein.

RAdIO Stellen Sie einen Sender ein.

TAPE Legen Sie eine Kassette ein.

2 Drücken Sie TIMER, so dass die Anzeige ① erscheint.

Achten Sie während der folgenden Operationen auf die Anzeige im Display.

3 Drehen Sie den Jog-Dial-Ring, bis die Tonquelle, die wiedergegeben werden soll ("CD", "TAPE" oder "RADIO"), im Display angezeigt wird, und drücken Sie ENTER·MEM.

4 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Musikwiedergabe starten soll.

① Drehen Sie den Jog-Dial-Ring, und stellen Sie die Stunden ein. Drücken Sie anschließend ENTER·MEM.

Fortsetzung

Aufwachen mit Musik (Fortsetzung)

Tipps

• Wenn Sie den Bereitschaftsmodus beenden möchten, drücken Sie STANDBY, so dass die Anzeige ausgeblendet wird. Die Einstellungen bleiben im Gerät gespeichert, bis Sie sie ändern.

② Drehen Sie den Jog-Dial-Ring, und stellen Sie die Minuten ein. Drücken Sie anschließend ENTER·MEM.

5 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Musikwiedergabe enden soll. (Gehen Sie dabei wie in Schritt 4 erläutert vor.) 6 Drehen Sie den Jog-Dial-Ring, um die gewünschte Lautstärke einzustellen, und drücken Sie

ENTER·MEM.

7 Drücken Sie STANDBY.

Die Anzeige leuchtet auf, und das Gerät schaltet sich aus, d. h. der Player wechselt in den Bereitschaftsmodus.

Zur voreingestellten Zeit schaltet sich das Gerät ein, und Sie können Musik hören. Zur voreingestellten Endezeit schaltet sich das Gerät aus und wechselt wieder in den Bereitschaftsmodus.

So können Sie das Gerät vor der mit dem Timer programmierten Zeit benutzen

Sie brauchen das Gerät lediglich einzuschalten und können es wie üblich benutzen. Wenn Sie damit einen anderen Radiosender einstellen als den, den Sie in Schritt 1 auf Seite 25 gewählt haben, schaltet das Gerät zur voreingestellten Zeit diesen Sender ein. Achten Sie darauf, das Gerät vor der voreingestellten Zeit wieder auszuschalten.

So stoppen Sie die Wiedergabe

Schalten Sie das Gerät aus.

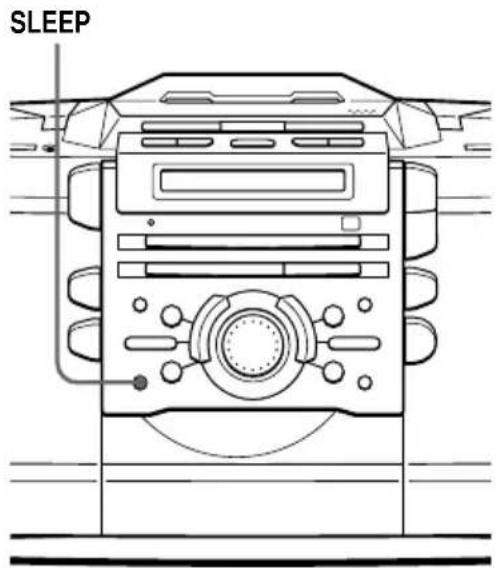

Einschlafen mit Musik

Sie können das Gerät so einstellen, dass es sich automatisch nach 10, 20, 30, 60, 90 oder 120 Minuten ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

Tipps

• Das Display ist dunkel, solange der Sleep-Timer aktiviert ist.
• Sie können den Weck-Timer und den Sleep-Timer kombinieren. Stellen Sie zuerst den Weck-Timer ein (Seite 25), schalten Sie dann das Gerät ein, und stellen Sie den Sleep-Timer ein.
• Sie können für den Weck-Timer und den Sleep-Timer unterschiedliche Tonquellen vorbereiten. Verschiedene Radiosender können Sie jedoch nicht speichern.
• Sie können für den Weck-Timer und den Sleep-Timer unterschiedliche Lautstärken einstellen. So können Sie dann beispielsweise mit leiser Musik einschlafen und mit lauterer Musik geweckt werden.

1 Starten Sie die Wiedergabe der gewünschten Tonquelle. 2 Drücken Sie SLEEP, so dass "SLEEP" angezeigt wird. 3 Stellen Sie mit SLEEP ein, nach wie vielen Minuten das Gerät die Wiedergabe automatisch stoppen soll.

Mit dem

Tastendruck wechselt die Anzeige

folgendermaßen:

" 6 0 ^ " 9 0 ^ " 1 2 0 ^ keineAnzeige " 1 0 ^ ; rightarrow " 2 0 ^ " 3 0 ^ .

Wenn nach dem Drücken von SLEEP 4 Sekunden vergangen sind, wird die Minutenzahl im Gerät gespeichert.

Nach dieser voreingestellten Zeit stoppt die Musik, und das Gerät schaltet sich automatisch aus.

So deaktivieren Sie den Sleep-Timer

Drücken Sie SLEEP, so dass "SLEEP" nicht mehr im Display angezeigt wird.

So ändern Sie die eingestellte Zeit

Gehen Sie wie in Schritt 2 und 3 erläutert vor.

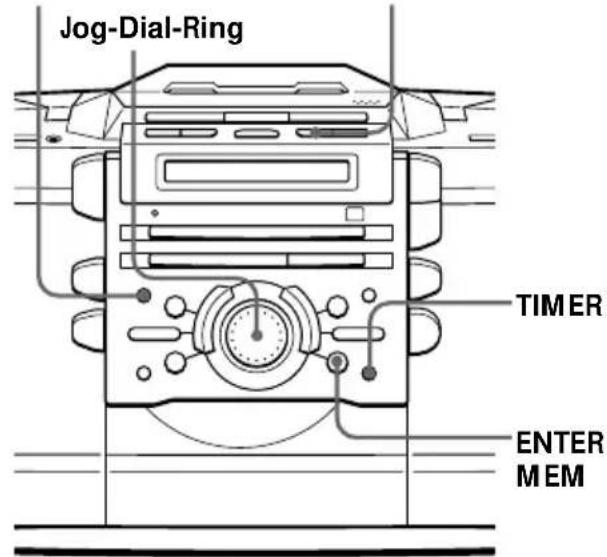

Aufnehmen von Radiosendungen mit dem Timer

Sie können mit dem Timer die Aufnahme einer Radiosendung für eine bestimmte Zeit vorprogrammieren. Dazu muss die Uhrzeit eingestellt sein (siehe "Einstellen der Uhr" auf Seite 24).

STANDBY DIR MODE

Hinweis

Sie können nicht gleichzeitig die Programmierung einer Timer-Aufnahme voreinstellen und den Weck-Timer (Seite 25) aktivieren.

Tipps

• Es empfiehlt sich, beim Aufnehmen das Gerät an den Netzstrom anzuschließen. Damit erzielen Sie die besten Ergebnisse.
• Wenn Sie in Schritt 1 einen MW/LW-Sender einstellen, drücken Sie / , um zu testen, ob ein Störgeräusch zu hören ist. Wenn ja, drücken Sie MODE, bis Sie die Einstellung gefunden haben, in der das Störgeräusch am leisesten ist.

Achten Sie zunächst darauf, daß die Uhrzeitanzeige ④ im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.

1 Stellen Sie den Radiosender ein, und legen Sie eine leere Kassette so in das Kassettenfach ein, daß die zu bespielende Seite nach oben weist. 2 Wählen Sie mit DIR MODE die Bandrichtung für die Aufnahme aus.

	Anzeige im Display
Eine Seite	←
Beide Seiten	→

3 Drücken Sie TIMER, so daß die Anzeige ① erscheint.

Achten Sie während der folgenden Operationen auf die Anzeige im Display.

4 Drehen Sie den Jog-Dial-Ring, bis "RAdIO" und "REC" erscheinen, und drücken Sie ENTER-MEM.

5 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Aufnahme beginnen soll.

① Drehen Sie den Jog-Dial-Ring, und stellen Sie die Stunden ein. Drücken Sie anschließend ENTER·MEM.

Tipp

Wenn Sie einen Fehler gemacht haben, drücken Sie CANCEL. Die zuletzt eingegebene Einstellung wird gelöscht. Geben Sie die richtige Einstellung ein.

Tipps

• Wenn Sie den Bereitschaftsmodus beenden wollen, drücken Sie zweimal STANDBY, so daß die Anzeige ausgeblendet wird. Die Einstellungen bleiben im Gerät gespeichert, bis Sie sie ändern.
• Wenn Sie das Gerät so eingestellt haben, daß bei der Aufnahme beide Bandseiten bespielt werden, stoppt die Aufnahme am Ende der zweiten Seite, damit es nicht zu einem unbeabsichtigten Überspielen kommt.

② Drehen Sie den Jog-Dial-Ring, und stellen Sie die Minuten ein. Drücken Sie anschließend ENTER·MEM.

6 Stellen Sie den Timer auf die Uhrzeit (Stunden und Minuten) ein, zu der die Aufnahme enden soll. (Gehen Sie dabei wie in Schritt 5 erläutert vor.) 7 Drehen Sie den Jog-Dial-Ring, um die gewünschte Lautstärke einzustellen, und drücken Sie

ENTER · MEM.

8 Drücken Sie STANDBY.

Das Gerät schaltet sich aus, d. h. der Player wechselt in den Bereitschaftsmodus. Die Anzeige und die Anzeige für die Bandseite, auf die aufgenommen wird (▶ für Vorderseite, ▶ für Rückseite), erscheinen im Display. Wenn Sie die Aufnahmeseite wechseln wollen, drücken Sie erneut STANDBY.

Zur voreingestellten Zeit schaltet sich das Gerät wieder ein, und die Aufnahme beginnt. Zur voreingestellten Endzeit schaltet sich das Gerät aus und wechselt wieder in den Bereitschaftsmodus.

So können Sie das Gerät vor der mit dem Timer programmierten Zeit benutzen

Sie brauchen das Gerät lediglich einzuschalten und können es wie üblich benutzen. Wenn Sie damit einen anderen Radiosender einstellen als den, den Sie in Schritt 1 auf Seite 28 gewählt haben, nehmen Sie zur voreingestellten Zeit diesen Sender auf. Achten Sie darauf, das Gerät vor der voreingestellten Zeit wieder auszuschalten.

So beenden Sie die Timer-Aufnahme

Schalten Sie das Gerät aus.

Anschließen der Stromquellen

Sie können das Gerät mit Netzstrom oder mit Batterien betreiben.

Schließen Sie das Gerät zum Aufnehmen immer an den Netzstrom an, da dabei viel Strom verbraucht wird.

Hinweis

Schalten Sie unbedingt den Player aus, bevor Sie das Netzkabel anschließen oder lösen bzw. die Batterien einlegen oder herausnehmen.

Tipp

Unter normalen Bedingungen halten die Speicherbatterien etwa sechs Monate, wenn Sie den Player über Batterien mit Strom versorgen. Wenn die Uhrzeitanzeige schwächer wird oder die Timer-Funktion deaktiviert wird, tauschen Sie alle Batterien gegen neue aus. Damit die gespeicherten Einstellungen erhalten bleiben, müssen Sie die Batterien bei angeschlossenem Netzkabel austauschen.

Tipp

Die Tonqualität kann je nach der Polarität des Steckers schwanken. Stecken Sie den Stecker anders herum in die Buchse, und testen Sie, ob sich die Tonqualität dadurch verbessert.

1 Einlegen von Speicherbatterien

Legen Sie vier R6-Batterien der Größe AA (nicht mitgeliefert) in das Batteriefach ein. Mit diesen Batterien bleiben die Speicherdaten erhalten.

Legen Sie vier R6-Batterien der Größe AA (nicht mitgeliefert) ein.

Zum Herausnehmen der Batterien drücken Sie auf die Seite

2 Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzkabel an die Netzeingangsbuchse AC IN an der Rückseite des Geräts und an eine Netzsteckdose an.

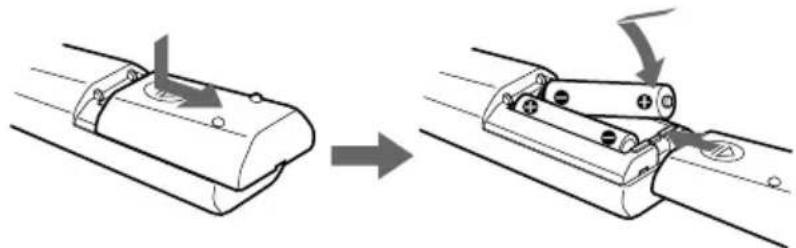

3 Einlegen von Batterien in die Fernbedienung

Legen Sie zwei R6-Batterien der Größe AA (nicht mitgeliefert) ein.

Austauschen der Batterien

Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern lässt, ersetzen Sie beide Batterien durch neue.

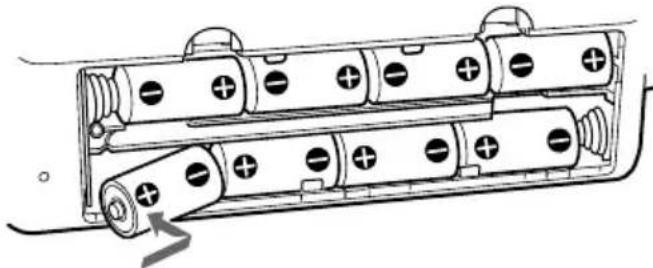

4 Betreiben des Geräts mit Batterien

Legen Sie acht R20-Batterien der Größe D (nicht mitgeliefert) in das Batteriefach ein.

Wenn Sie das Gerät mit Batterien betreiben sollen, müssen Sie das Netzkabel vom Gerät trennen.

Legen Sie acht R20-Batterien der Größe D (nicht mitgeliefert) ein.

Austauschen der Batterien

Wenn die Anzeige OPR/BATT schwächer wird oder der Player nicht mehr läuft, tauschen Sie alle Batterien gegen neue aus.

Hinweise

• Aufladbare Akkus wie zum Beispiel aufladbare Ni-Cd-Akkus oder aufladbare Ni-MH-Akkus können zur Stromversorgung dieses Geräts nicht eingesetzt werden.
• Wenn Sie Batterien einlegen oder herausnehmen wollen, lösen Sie alle Verbindungs- und sonstigen Kabel, damit sie nicht beschädigt werden.
• Wenn Sie den Player mit Batterien betreiben, wird die Hintergrundbeleuchtung des Displays ausgeschaltet.
• Sie können den Player nicht mit der Fernbedienung einschalten.

Anschließen zusätzlicher Komponenten

Sie können eine CD auf MD aufnehmen oder den Ton von einem Videorecorder, Fernsehgerät oder MD-Player/-Recorder über die Lautsprecher dieses Players wiedergeben.

Achten Sie darauf, alle Komponenten vor dem Anschließen auszuschalten.

Einzelheiten dazu finden Sie in der Bedienungsanleitung zu den anzuschließenden Geräten.

Hinweis

Schließen Sie die Kabel fest an. Andernfalls kann es zu Fehlfunktionen kommen.

Tipp

Wenn ein Kabel an die Buchse OPTICAL DIGITAL OUT (CD) angeschlossen ist, bewahren Sie die Buchsenabdeckung in der entsprechenden Einsteckhalterung an der Rückseite des Geräts auf.

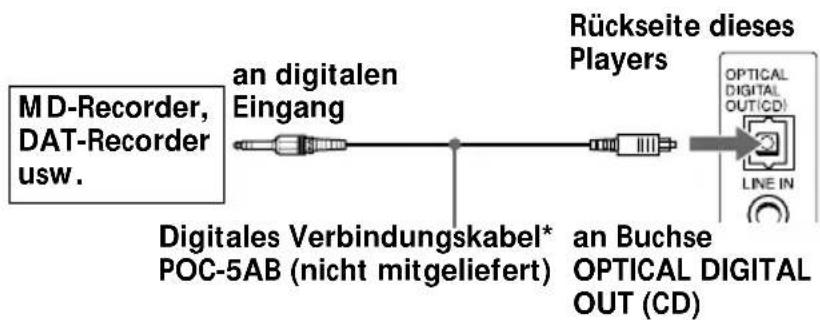

Aufnahme einer CD auf einem MD- oder DAT-Recorder

• Wählen Sie das Verbindungskabel je nach Typ der digitalen Eingangsbuchse des anzuschließenden Recorders aus. Einzelheiten dazu finden Sie in der Bedienungsanleitung zu den anzuschließenden Geräten. Die Buchse OPTICAL DIGITAL OUT (CD) an diesem Gerät ist eine quadratische Buchse.

Typ der Buchse an der Modellnummer des anzuschließenden Verbindungskabels Komponente

Optischer Ministecker POC-5AB (MD-Recorder usw.)
L-förmiger, 7poliger Anschluß	POC-DA12P
(DAT-Recorder usw.)
Quadratischer optischer POC-10A Anschluß (MD-Recorder, DAT-Recorder usw.)

Tipp

Wenn Sie Titel von verschiedenen CDs aufnehmen sollen, ist die Funktion 1TRACK nützlich (Seite 19).

1 Nehmen Sie die Anschlüsse vor. 2 Schalten Sie diesen Player und die angeschlossene Komponente ein. 3 Gehen Sie wie in Schritt 1 bis 3 auf Seite 19 erläutert vor. 4 Bereiten Sie die angeschlossene Komponente für die Aufnahme vor. 5 Starten Sie die Wiedergabe einer CD an diesem Player.

Hinweise

• Solange "Cd" im Display erscheint, wird die optische digitale Ausgangsbuchse benutzt, und die Anzeige der Buchse leuchtet, auch wenn sich der CD-Player im Stopmodus befindet.
• Wenn Sie eine andere als eine Audio-CD-ROM wiedergeben, sind möglicherweise Störgeräusche zu hören.

Tipp

Sie können den Ton des angeschlossenen Geräts mit diesem Gerät aufnehmen. Legen Sie eine leere Kassette in das Kassettenfach ein, und drücken Sie / und dann (Seite 11).

1 Nehmen Sie die Buchsenabdeckung von der Ausgangsbuchse OPTICAL DIGITAL OUT (CD) an diesem Player ab, und verbinden Sie die Buchse über das digitale Verbindungskabel (nicht mitgeliefert) mit dem digitalen Eingang am MD-Recorder oder einer anderen Komponente. 2 Schalten Sie diesen Player und die angeschlossene Komponente ein. 3 Bereiten Sie die angeschlossene Komponente für die Aufnahme vor. 4 Starten Sie die Wiedergabe einer CD an diesem Player.

Anschließen von Fernsehgerät, Videorecorder und MD-Player/-Recorder zur Tonwiedergabe

• Für MD-Recorder: Kabel mit einem Stereoministecker an beiden Enden. Für Fernsehgerät, Videorecorder: Kabel mit einem Stereoministecker an einem Ende und zwei Cinchsteckern am anderen Ende.

1. Verbinden Sie die Buchse LINE IN an diesem Player über das Audioverbindungskabel (nicht mitgeliefert) mit der Ausgangsbuchse am MD-Player oder einer anderen Komponente. 2. Schalten Sie diesen Player und die angeschlossene Komponente ein. 3. Drücken Sie MD (LINE) und starten Sie die Tonwiedergabe an der angeschlossenen Komponente.

Der Ton von der angeschlossenen Komponente wird über die Lautsprecher wiedergegeben.

Fortsetzung

Anschließen zusätzlicher Komponenten (Fortsetzung)

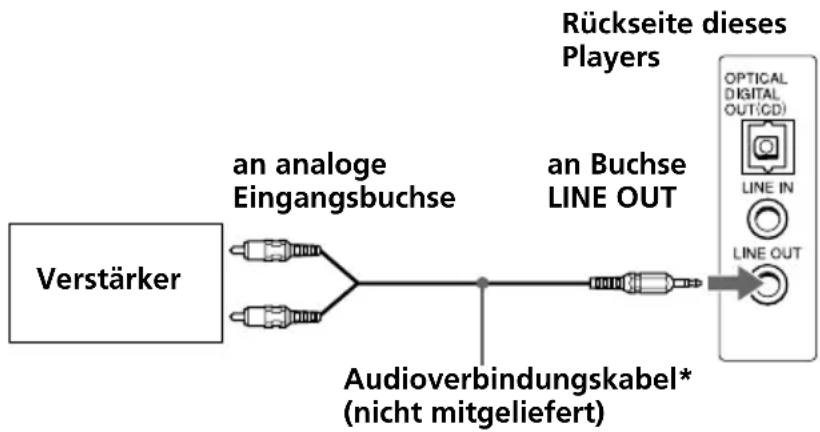

Tonwiedergabe über die Lautsprecher eines anderen Audiogeräts

• Kabel mit einem Stereoministecker an einem Ende und zwei Cinchsteckern am anderen Ende. 1. Verbinden Sie die Buchse LINE OUT an diesem Player über das Audioverbindungskabel (nicht mitgeliefert) mit der analogen Eingangsbuchse am Verstärker. 2. Schalten Sie diesen Player und den Verstärker ein und starten Sie die Tonwiedergabe an diesem Player.

Sicherheitsmaßnahmen

Sicherheit

• Der Laserstrahl, den dieser CD-Player erzeugt, kann die Augen schädigen. Versuchen Sie nicht, das Gerät zu zerlegen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

Stromversorgung

• Bei Wechselstrombetrieb überprüfen Sie bitte, ob die Betriebsspannung des Geräts mit der lokalen Stromversorgung übereinstimmt (siehe "Technische Daten"), und verwenden Sie ausschließlich das mitgelieferte Netzkabel. Andere Netzkabel sind nicht geeignet. Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn Sie das Gerät über Batterien betreiben möchten, verwenden Sie acht R20-Batterien der Größe D.
• Wenn die Batterien nicht benutzt werden sollen, nehmen Sie sie heraus, um Schäden durch auslaufende oder korrodierende Batterien zu vermeiden.
• Das Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräteunterseite.

Aufstellung

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschütterungen ausgesetzt ist.
• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
• Lassen Sie an den Seiten des Gehäuses jeweils 10mm frei. Die Lüftungsöffnungen dürfen nicht blockiert werden, damit das Gerät ordnungsgemäß arbeitet und die Lebensdauer der Komponenten nicht verkürzt wird.
• Wenn Sie das Gerät in einem in der Sonne geparkten Auto halten, wählen Sie unbedingt eine Stelle im Auto, an der das Gerät nicht dem direkten Sonnenlicht ausgesetzt ist.
• Da für die Lautsprecher ein starker Magnet verwendet wird, halten Sie Kreditkarten mit Magnetcodierung oder Zugfederuhren (mechanische Uhren) vom Gerät fern, um mögliche Schäden durch den Magneten zu vermeiden.

Betrieb

• Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder wird es in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht korrekt. Nehmen Sie die CD heraus, und warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.
• Wird das Gerät längere Zeit nicht benutzt, schalten Sie es in den Wiedergabemodus, und warten Sie einige Minuten, bis es sich erwärmt hat, bevor Sie eine Kassette einlegen.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Fortsetzung

Sicherheitsmaßnahmen (Fortsetzung)

Hinweise zu CDs

• Reinigen Sie die CD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.
• Setzen Sie die CD weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie nicht in einem in der Sonne geparkten Auto liegen, denn die Temperaturen im Wageninneren können sehr stark ansteigen.
• Kleben Sie kein Papier und keine Aufkleber auf die CD, und zerkratzen Sie nicht die Oberfläche der CD. Bewahren Sie eine CD nach der Wiedergabe immer in ihrer Hülle auf.

Bei Kratzern, Verschmutzungen oder Fingerabdrücken auf der CD kann es zu Spurführungsfehlern kommen.

Hinweis zu Kassetten

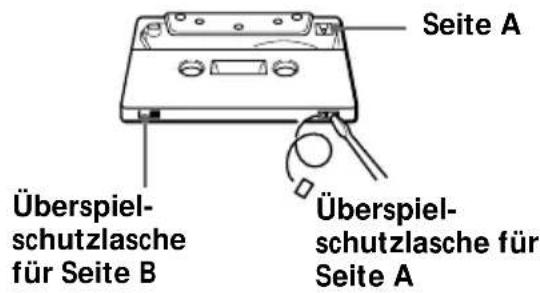

• Brechen Sie die Überspielschutzlasche von Seite A oder B heraus, um ein versehentliches Überspielen zu verhindern. Wenn Sie die Kassette später wieder überspielen wollen, überkleben Sie die Aussparung mit Klebeband.

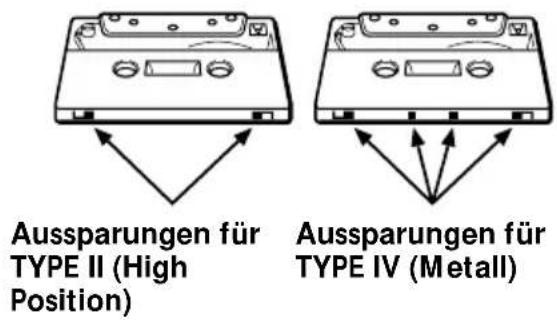

• Wenn Sie eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall) verwenden, achten Sie darauf, die Aussparungen nicht zu überkleben, anhand derer das Kassettendeck automatisch den Kassettentyp feststellen kann. Andernfalls funktioniert die automatische Banderkennung nicht korrekt.

• Es empfiehlt sich, eine Kassette mit einer Spieldauer von über 90 Minuten - wenn überhaupt - nur für langes, ununterbrochenes Aufnehmen oder Wiedergeben zu verwenden.

Störungsbehebung

	Symptom	Abhilfemaßnahme
Allgemeines	Es ist kein Ton zu*horen.	Schalten Sie den Player mit der Taste OPERATE ein.Schlieben Sie das Netzkabel fest an die Netzeingangsbuchse AC IN und an eine Netzsteckdose an.Sehen Sie nach, ob die Batterien korrekt eingelegt sind.Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.Legend Sie Trockenbatterien ein. Aufladbare Akkus wie zum Beispiel aufladbare Ni-Cd-Akkus oder aufladbare Ni-MH-Akkus konnen zur Stromversorgung theses Geräts nicht eingesetzt werden.Stellen Sie die Lautstärke ein.Trennen Sie die Kopfhöher vom Gerät, wenn die Wiedergabe über Laatsprecher erfolgen soll.
	Das Gerät schaltet sich automatisch aus.	Tauschen Sie alle Batterien gegen neue aus.
	Ungewöhnliche Gerausche sind zu*horen. Der Ton ist verraucht, zu leise oder von schlechter Qualität.	Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
	Störgeräusche sind zu*horen.	In der Höhe des Players wird ein Mobiltelefon oder ein andes Gerät verwendet, das Radiowellen erzeugt. → Entfernen Sie das Mobiltelefon usw. vom Player.
	"bAttEry" und "CHECK" blinken abwechselnd im Display.	Die Batterien sind nicht polaritätsrichtig eingelegt. Legen Sie die Batterien korrekt ein.
CD-Player	Die CD wird nicht wiedergegeben.	Sehen Sie nach, ob das CD-Fach geschlossen ist.
	"no dISC" leuchtet im Display, obwohl eine CD eingelegt ist.	Legen Sie die CD mit der Beschriftung nach oben ein.Reinigen Sie die CD.Nehmen Sie die CD Heraus, und setzen Sie das CD-Fach etwa eine Stunde geöffnet, damit Feuchtigkeit verdunsten kann.Drücken Sie ■ im CD-Feld, um am Gerät die Funktion "Cd" einzustellen.Eine CD-RW kann mit dieserem Gerät nicht wiedergegeben werden.

Störungsbehebung (Fortsetzung)

	Symptom	Abhilfemaßnahme
CD-Player	Der Ton setzt aus.	Verringern Sie die Lautstärke.Reinigen Sie die CD, oder tauschen Sie sie aus, wenn sie stark beschädigt ist.Stellen Sie das Gerät an einem Ort auf, an dem es keinen Erschüttungen ausgesetzt ist.Der Ton setzt möglicherweise aus, oder Störgeräuche sind zu horen, wenn die CD mit einem PC bespielt wurde (CD-R usw.).
	Während der CD-Wiedergabe treten am Fernsehgeber oder Radio Störungen auf.	Stellen Sie das Gerät weiter entfernt vom Fernsehgeber oder Radio auf.
Radio	Der Ton wird nicht stereo wiedergegeben.	Drücken Sie MODE, bis "STEREO" erscheint.
	Der Ton ist sehr leise oder von geringer Qualität.	Je nach den UKW-Empfangsbedingungen konnen Störgeräuche zu horen sein.Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.Stellen Sie das Gerät weiter entfernt vom Fernsehgeber auf.Wenn Sie während des Empfangs eines MW/LW-Senders die Fernbedienung benutzen, sind möglicherweise Störgeräuche zu horen. Dies laßt sich nicht vermeiden.
	Das Bild auf Ihrrem Fernsehschirm wird instabil.	Wenn Sie einen UKW-Sender in der Höhe eines Fernsehgeräts mit Zimmerantenne empfangen, stellen Sie das Gerät weiter entfernt vom Fernsehgeber auf.
Kassettrecorder	Das Band wird nicht transportiert, wenn Sie eine Bandfunktionstaste drücken.	Legen Sie die Kassette richtig ein, und schließen Sie das Kassettenfach korrekt.Tauschen Sie alle Batterien gegen neue aus.
	Die Taste ●/■ Funktioniert nicht./Die Kassette wird nicht wiedergegeben.	Überprüfen Sie, ob die Überspielschutzlasche der Kassette im Kassettenfach intakt ist.Drücken Sie ■ im Bedienfeld für den Kassettenrecorder, um am Gerät die Funktion "TAPE" einzustellen.
	Die Kassette laßt sich nicht vollständiglöschen.	Reinigen Sie die Löschköffe (siehe Seite 40).Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall), die mit thisem Gerät bespielt wurde, wird abgespielt. Nehmen Sie auf eine Kassette des Typs TYPE I (normal) auf, und setzen Sie diese wiedergegeben.
Kassettrecorder	Die Kassette laßt sich nicht bespielen.	Sehen Sie nach, ob die Kassette korrekt eingelegt ist.Uberprüften Sie, ob die Überspielschutzlasche der Kassette im Kassettenfach intakt ist.
	Der Ton ist sehr leise./Die Tonqualität ist schlecht.	Reinigen Sie Tonköffe, Andruckwalzen und Kapstan (siehe Seite 40).Entmagnetisieren Sie die Tonköffe mit einer Entmagnetisierungskassette (siehe Seite 40).Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
	Der Kassettenrecorder laßt sich während der Wiedergabe nicht in den Pausemodus schalten.	Der Kassettenrecorder laßt sich nur während der Aufnahme in den Pausemodus schalten.
Timer	Der Timer Funktioniert nicht.	Sehen Sie nach, ob die Uhrzeit richtig eingestellt ist.Tauschen Sie alle Batterien im Player einschließlich der Speicherbatterien gegen neue aus, wenn sie zu schwach sind.Uberprüften Sie, ob die Stromversorgung unterbrochen war.Sehen Sie nach, ob das Band bis ans Ende gespult wurde.Achten Sie darauf, daß die Uhrzeitanzeige ④ leuchtet.
Fernbedienung	Die Fernbedienung funktioniert nicht.	Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind.Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Gerät zu halten.Encfernen Sie Hindernisse zwischen der Fernbedienung und dem Gerät.Der Fernbedienungssensor darf keiner starken Lichtquelle wie z. B. direktem Sonnenlicht oder Licht von Leuchtstoffrähren ausgesetzt sein.Gehen Sie;naher an das Gerät heran, wenn Sie die Fernbedienung benutzen.

Die verschiedenen Funktionen des Geräts werden über einen eingebauten Mikrocomputer gesteuert. Aufgrund von Schwankungen bei der Betriebsspannung etc. können Fehlfunktionen auftreten. Wenn sich die Fehlfunktionen mit den oben genannten Maßnahmen nicht beheben lassen, lösen Sie das Netzkabel, und nehmen Sie alle Batterien heraus. Wenn alle Anzeigen im Display erloschen sind, stecken Sie das Netzkabel wieder ein, und legen Sie die Batterien wieder ein. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wartung

Reinigen der Tonköpfe und des Bandtransportwegs

Reinigen Sie nach jeweils 10 Betriebsstunden Tonköpfe, Andruckwalzen und Kapstan mit einem Wattestäbchen, das Sie leicht mit einem Reinigungsmittel oder mit Alkohol angefeuchtet haben, um eine gute Wiedergabe- und Aufnahmequalität zu erzielen. Für optimale Aufnahmequalität empfiehlt es sich jedoch, vor jeder Aufnahme alle Oberflächen des Bandtransportwegs zu reinigen.

Legen Sie nach dem Reinigen erst eine Kassette ein, wenn die gereinigten Flächen vollständig trocken sind.

Entmagnetisieren der Tonköpfe

Nach 20 bis 30 Betriebsstunden hat sich in der Regel soviel Abrieb des Magnetbands auf den Tonköpfen abgelagert, daß hohe Töne nicht mehr sauber wiedergegeben werden und leichtes Rauschen zu hören ist. In diesem Fall sollen Sie die Tonköpfe und alle Metallteile des Bandtransportwegs mit einer handelsüblichen Entmagnetisierungskassette entmagnetisieren.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlänge: 780nm

Emissionsdauer: Kontinuierlich

Laseremission: Weniger als 44,6 W (gemessen im

Abstand von etwa 200 mm von der

Linsenoberfläche am optischen Sensorblock mit

einer Apertur von 7 mm).

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20 bis 20000 Hz +0,5 / -1,2 dB

Gleichlaufschwankungen

Unterhalb der Messgrenze

Radio

Frequenzbereich

UKW 87,5 - 108 MHz

MW 531-1602 kHz

LW 153 - 279 kHz

ZF

UKW: 10,7 MHz

MW/LW: 450 kHz

Antennen

UKW: Teleskopantenne

MW/LW: Eingebaute Ferritstabantenne

Kassettenrecorder

Aufnahmesystem

4 Spuren, 2 Kanäle, Stereo

Spieldauer

ca. 112 Sek. mit C-60-Kassette von Sony

Frequenzgang

TYPE I (normal): 50 - 15 000 Hz

Allgemeines

Lautsprecher

Breitbandlautsprecher: 8 cm Durchmesser, 12 Ω,

Konus x 2

Eingang

Buchse LINE IN (Stereominibuchse)

Mindesteingangsleistung 138 mV

Ausgänge

Kopfhörerbuchse (Stereominibuchse)

Für Kopfhörer mit einer Impedanz von 8-32 Ω

Buchse LINE OUT (Stereominibuchse)

Nennleistung 138 mV bei Lastimpedanz von

47 kΩ

OPTICAL DIGITAL OUT (CD) (optischer

Ausgang)

Wellenlänge: 630 - 690 nm

Maximale Leistungsabgabe

10 W

Betriebsspannung

CD-Radio-Kassettenrecorder:

230 V Wechselstrom, 50 Hz

12 V Gleichstrom, 8 R20-Batterien der Höhe D

Zur Sicherung der Speicherdaten:

6 V Gleichstrom, 4 R6-Batterien (Größe AA)

Fernbedienung:

3 V Gleichstrom, 2 R6-Batterien (Größe AA)

Leistungsaufnahme

20 W Wechselstrom

Lebensdauer der Batterien

CD-Radio-Kassettenrecorder

UKW-Aufnahme

R20P von Sony: ca. 6 Std.

LR20-Alkalibatterien von Sony: ca. 12 Std.

Kassettenwiedergabe

R20P von Sony: ca. 3 Std.

LR20-Alkalibatterien von Sony: ca. 6 Std.

CD-Wiedergabe

R20P von Sony: ca. 1,5 Std.

LR20-Alkalibatterien von Sony: ca. 3 Std.

Abmessungen (einschließlich vorstehender Teile und Bedienelemente)

ca. 486 × 244 × 177 mm (B/H/T)

Gewicht (einschließlich Batterien)

ca. 5,7 kg

Mitgeliefertes Zubehör

Netzkabel (1)

Fernbedienung (1)

Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

Sonderzubehör

MDR-Kopfhörerserie von Sony

Index

A

Anschließen

Netzkabel 30

zusätzliche

Komponenten 32

Ansteuern

des Anfangs eines

Titels 22

eines bestimmten Titels 14

Aufnahme

aller Titel einer CD 11

auf Kassette 10

auf MD oder DAT 32

programmierter Titel 18

von Radiosendern,

timer-programmiert 28

Auswahlen

Klangbetonung 23

Stromquellen 30

Titel 5, 14

B

Batterien

für Fernbedienung 31

für Player 31

für Speicher 30

C

CD-Player 13

D

Display 13

E, F, G, H, I, J

Einstellen der Uhr 24

Entmagnetisieren der

Tonköpfe 40

K, L

Kassettenrecorder 22

Klangbetonung 23

Klangmodus 23

M, N, O

MEGA BASS 23

P, Q

Programmwiedergabe 17

R

Radiosender

einstellen 21

speichern 20

Reinigen

CD 36

Gehäuse 40

Tonköpfe und

Bandtransportweg 40

s

SOUND 23

Speichern von

Radiosendern 20

Störungsbehebung 37

T, U

Timer

Aufnehmen von

Radiosendern 28

Aufwachen mit Musik 25

Einschlafen mit Musik 27

Tonwiedergabe

Radio 6

über die Lautsprecher

anderer Audiogeräte 34

vom Fernsehgerät,

Videorecorder oder

MD-Player 33

V

Verbessern des

Radioempfang 7

Vorbereitungen 30

W, X, Y

Wiedergabewiederholung 15

Wiedergabe

CD 4

einzelner Titel 19

gespeicherter

Radiosender 21

Kassette 8

Titel in willkürlicher

Reihenfolge 16

Titel wiederholen 15

Z

Zufallswiedergabe 16

Zusammenstellen eines

eigenen Programms 17
