MODE D'EMPLOI TL 06260 A Orbegozo
Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.
A) Lisez attentivement ces informations concernant l'installation, la sécurité et l'entretien. Tenez cette brochure informative à portée de main pour d'éventuelles consultations.
B) Cette hotte aspirante a été conçue comme modèle d'évacuation (échappement externe) ou filtrage (recyclage interne de l'air).
- Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.
- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
- Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
- ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
- Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé afin d'éviter un danger.
- Ne débranchez jamais en tirant du cordon.
- Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
- Ne pas manipuler l'appareil, les mains mouillées.
- Ne jamais placer l'appareil près dans l'eau ou autre liquide.
-
Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
-
L'appareil doit être installé suivant les normes nationaux pour les installations électriques.
-
Cet appareil est seulement apte pour une utilisation domestique.
-
Dans le cas où vous avez besoin d'une copie du manuel d'instructions, vous pouvez demander par écriture d'un e-mail à sonifer@sonifer.es
-
AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il ya un risque de blessure.
- La ventilation doit être fournie chambre pratique si utilisés simultanément une hotte et des appareils alimentés au gaz ou autre combustible.
- Risque d'incendie si le nettoyage n'est pas effectué selon les instructions.
- Ne pas flamber sous la hotte.
- ATTENTION: Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.
- D'évacuation d'air ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.
- La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions pour l'installation de l'élément de cuisson à gaz pour indiquer une plus grande distance, doivent être pris en compte. La distance de 65cm ne peut pas être réduite.
- La réglementation en matière d'évacuation d'air doivent être respectées.
ATTENTION
-
Les lampes de la hotte sont conçues comme un éclairage supplémentaire lors de la cuisson. Ils ne sont pas adaptés pour l'éclairage des ménages.
-
Afin de réduire l'impact environnemental pendant la cuisson (par exemple, la consommation d'énergie) Se il vous plaît vous assurer que votre produit est installé según la main, garder le lieu d'utilisation aéré et le conduit d'évacuation doit être aussi droite et courte que possible.
INSTRUCTIONS D'INSTALLATION
Branchement électrique
L'appareil a été fabriqué comme un type II ; par conséquent, un câble de terre n'est pas nécessaire.
Le branchement au réseau d'alimentation doit se faire de la manière suivante:
MARRON=L ligne BLEU=N neutre
S'il n'en est pas fourni, branchez une prise pour la charge électrique indiquée sur l'étiquette de la description.
Si une prise est fournie, la hotte doit être installée de manière à accéder facilement à la prise.
Il doit être placé un interrupteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts, conforme à la charge électrique et aux normes locales, entre l'appareil et le réseau en cas de branchement direct au réseau électrique.
L'appareil doit être installé au moins à 650 mm au dessus de la cuisinière.
S'il est utilisé un tube de branchement de deux parties, la partie supérieure doit être placée à l'extérieur de la partie inférieure.
Ne branchez pas l'extraction de la hotte à un conducteur qui est utilisé pour faire circuler l'air chaud ou pour évacuer la fumée d'autres appareils générés par une source autre que électrique.
ATTENTION:
-
Si les lampes ne fonctionnent pas, assurez-vous qu'elles soient bien vissées
-
Afin de réduire l'impact environnemental total du processus de cuisson (par exemple la consommation d'énergie), se il vous plaît, être sûr que votre produit est installé selon le mode d'emploi, garder l'endroit d'opération ventilée, garder le conduit d'extraction soit directe et aussi court que possible. Pour produit avec mode manuel, nous suggérons couper le moteur dans les 10 minutes après la fin du processus de cuisson.
FONCTIONNEMENT
- Extrayez le panneau coulissant.
- Appuyez sur le bouton de la lumière pour contrôler si la lumière est allumée/éteinte.
- Appuyez sur le bouton de la vitesse pour contrôler la vitesse du moteur.
- Cessez d'appuyer sur les boutons de la lumière et du moteur et réintroduisez le panneau coulissant.
- Débranchez la hotte de l'électricité
- Retirez les filtres en aluminium.
- Remplacez la lampe endommagée par une lampe de la même puissance en poussant la lampe de l'intérieur du corps.

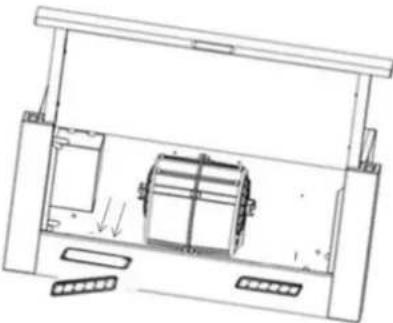

INSTALLATION DE LA HOTTE DANS LA PARTIE INFÉRIEURE D'UNE ARMOIRE SUSPENDUE

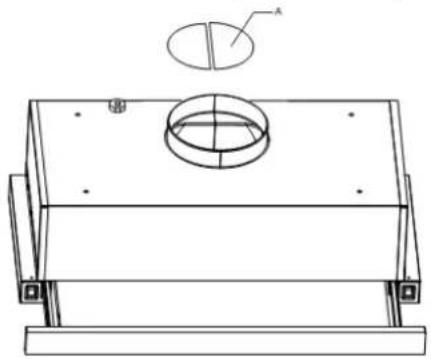

Réglez la hotte dans l'armoire avec les quatre vis fournies, visser au fond de l'armoire de mur jusqu'à ce qu'il se verrouille bien. Une sortie de ventilation est fournie avec l'appareil, elle est située dans la partie supérieure, utilisez-la conformément aux instructions. Un anneau connecteur (A) est fourni pour brancher sur le tube flexible.
CHANGER UNE HOTTE D'ÉVACUATION POUR UNE HOTTE À FILTRES
Pour réaliser ce changement, demandez un jeu de filtres à charbon à votre fournisseur. Les filtres à charbon actifs sont nécessaires pour dépurer l'air qui se diffusera dans la pièce. Les filtres à charbon ne sont pas lavables; ils ne peuvent pas se régénérer et ils doivent être remplacés au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de la hotte, du type de cuisson et de la régularité du nettoyage du filtre à graisse. Le filtre (B) se place sur le ventilateur, qui se trouve à l'intérieur de la hotte, en l'appliquant au centre de celui-ci et en le faisant tourner à 90 degrés jusqu'à entendre un clic indiquant qu'il est fixé. Couvrez-les sorties d'airs supérieurs et postérieurs avec des couvercles spéciaux. De cette manière, la hotte est prête pour la fonction de filtration.
Il est recommandé d'allumer l'appareil avant de cuisiner.
Il est recommandé de laisser l'appareil en marche pendant quinze minutes après la fin de la cuisson, afin d'éliminer complètement les vapeurs et odeurs de cuisson.
Si vous n'utilisez pas l'appareil, éteignez-le.
N'utilisez pas l'appareil s'il présente des dommages, spécialement si les dommages sont localisés dans le cordon d'alimentation ou dans la carcasse (case).
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, le représentant du service de support technique ou des personnes également formées pour éviter des risques
Ne plongez pas l'appareil dans un liquide.
L'air d'extraction ne doit pas être libéré dans un conduit utilisé pour la fumée d'échappement de l'appareil, gaz brûlé ou autres combustibles.
La réglementation concernant la libération de l'air doit être respectée.
Le fonctionnement correct de la hotte aspirante est conditionné par la régularité des opérations d'entretien, en particulier, du filtre de charbon actif.
- Les filtres capturent les particules de graisse suspendues dans l'air et, par conséquent, sujettes à l'obstruction selon la fréquence d'utilisation de l'appareil.
- Pour éviter des risques d'incendies, il est conseillé de nettoyer le filtre au moins tous les deux mois à l'aide des instructions suivantes:
- Extrayez les filtres métalliques de la hotte aspirante et lavez-les dans une solution d'eau et de détergent liquide neutre, en les faisant tremper.
- Rincez minutieusement à l'eau chaude et laissez sécher.
- Les filtres métalliques peuvent aussi se laver au lave-vaisselle.
- Les couleurs des panneaux en aluminium peuvent varier après plusieurs lavages. Ceci n'est pas un motif de plainte ni de remplacement des panneaux.
- Les filtres à charbon actif purifient l'air qui est remplacé dans l'atmosphère. Les filtres à charbon ne sont ni lavables ni réutilisables et doivent être remplacés au moins tous les quatre mois. La saturation du filtre à charbon actif dépend de la fréquence d'utilisation de l'appareil, du type de cuisson et de la régularité de nettoyage des filtres anti-graisse.
- Nettoyez régulièrement le ventilateur et autres surfaces de la hotte aspirante en utilisant un chiffon imbibé d'alcool dénaturé de détergent liquide non abrasif.
- Avant toute réparation dans la hotte aspirante, débranchez toutes les prises.
- Se il vous plaît ne oubliez pas de démanteler les composants connexes selon le mode d'emploi lors de l'entretien pour les non destructif, protéger les parties de faire le travail de ré-installé peut être favorise et éviter les dégâts.

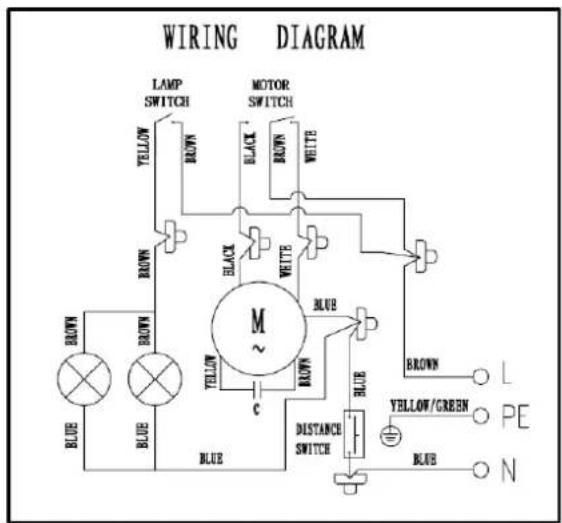

SCHÉMA DE CÂBLAGE
| Modèle n.°: | TL 06260 A |
| Tension | 220V-240V~50Hz |
| Méthode de rotation | 1 Moteur |
| Puissance nominale du moteur | 65W |
| Éclairage | 2W+2W (lampe LED) |
| Puissance nominale | 69W |
| Débit d'aire | 302m3/hr |
| Bruit | 63dBA |
| Diamètre de la prise | Φ150mm |
Enlèvement des appareils ménagers usagés.
La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collete séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.
DECLARATION DE CONFORMITÉ: Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.
