MANUAL DE USUARIO TL 06260 A Orbegozo
Avenida de Santiago, 86
30007 Murcia
España
E-mail: sonifer@sonifer.es
Made in P.R.C.
Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.
ADVERTENCIAS DE SEGURIDAD
A) Lea atentamente la siguiente información acerca de la instalación, la seguridad y el mantenimiento. Tenga este folleto informativo a mano para futuras consultas.
B) Esta campana extractora ha sido diseñada como modelo de evacuación (escape externo) o filtraje (reciclaje interno de aire).
-
Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.
-
Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.
- Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
- PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado a fin de evitar un peligro.
- No desconecte nunca tirando del cable.
- No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.
- No manipule el aparato con las manos mojadas.
-
No sumergir el aparato en agua o cualquier otro líquido.
-
Antes de su limpieza observe que el aparato está desconectado.
-
El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
-
Este aparato es sólo para uso doméstico.
-
En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de sonifer@sonifer.es
-
ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.
- Debe estar prevista una ventilación conveniente de la habitación si se utilizan simultáneamente una campana extractora de cocina y aparatos alimentados por gas u otro combustible.
- Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.
- No flamear bajo la campana extractora.
- ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.
- El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.
- La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. Si las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.
- Los reglamentos respecto a la evacuación del aire han de ser respetados.
PRECAUCION
-
Las bombillas de esta campana se han diseñado como iluminación suplementaria al cocinar. No son adecuadas para la iluminación del hogar
-
Con el fin de reducir el impacto medioambiental mientras cocina (p. ej., uso de la energía), por favor, asegúrese que su producto está instalado de acuerdo al manual, mantenga el lugar de uso ventilado y el conducto de extracción tiene que ser lo más directo y corto posible.
INSTRUCCIONES DE INSTALACIÓN
Conexión eléctrica
El aparato ha sido fabricado como un clase II; por tanto, no se necesita un cable de tierra.
La conexión a la red de suministro se lleva a cabo de la forma siguiente:
MARRÓN=L línea AZUL=N neutral
Si no se proporciona, conecte una toma para la carga eléctrica indicada en la etiqueta de la descripción. Si se proporciona una toma, la campana extractora debe instalarse de manera que se pueda acceder fácilmente a la toma.
Se debe colocar un interruptor unipolar con una apertura mínima de 3 mm entre los contactos, conforme con la carga eléctrica y las normas locales, entre el aparato y la red en caso de conexión directa a la red eléctrica.
El aparato se debe instalar por lo menos a 650 mm sobre una cocina.
Si se utiliza un tubo de conexión de dos partes, la parte superior se debe colocar fuera de la inferior.
No conecte la extracción de la campana extractora a un conductor que se use para hacer circular aire caliente o para evacuar el humo de otros aparatos generados por una fuente que no sea eléctrica.
ATENCIÓN: si las lámparas no funcionaran, asegúrese de que estén bien apretadas
SUSTITUCIÓN DE BOMBILLAS.
- Desconecte el aparato de la red eléctrica.
- Quite los filtros de aluminio.
- Reemplace las lámparas dañadas por otras de la misma potencia empujando la lámpara desde el interior como se muestra en el dibujo.

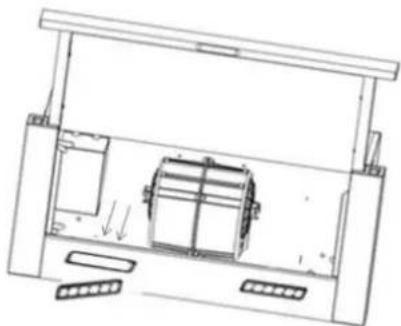

FUNCIONAMIENTO
- Extraiga el panel deslizante.
- Pulse el botón de la luz para controlar si la luz está encendida/apagada.
- Pulse el botón de velocidad para controlar la velocidad del motor.
- Deje de pulsar los botones de la luz y el motor y vuelva a introducir el panel deslizante.
INSTALACIÓN DE LA CAMPANA EN LA PARTE INFERIOR DE UN ARMARIO COLGANTE
Ajuste la campana en el armario con los cuatro tornillos suministrados, atorníllela a la parte inferior del armario colgante, hasta que quede firmemente fijada. Se proporciona una salida de ventilación junto con el aparato, que se encuentra en la parte superior; úsela conforme los requisitos. Se proporciona un anillo conector para conectar con el tubo flexible.

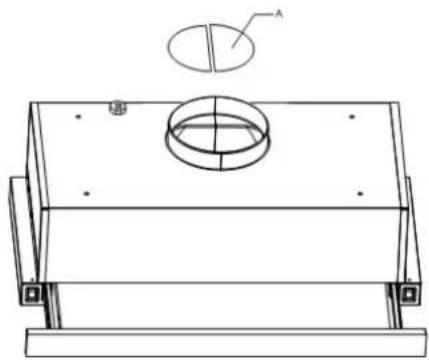

CAMBIAR DE CAMPANA DE EVACUACIÓN A CAMPANA DE FILTRO
Para realizar este cambio, solicite un juego de filtros de carbón a su proveedor. Los filtros de carbón activados son necesarios para depurar el aire que se emitirá a la sala. Los filtros de carbón no son lavables; no se pueden regenerar y tienen que ser reemplazados como mínimo cada cuatro meses. La saturación del
carbón activado
campana
de la limpieza del
depende del uso más o menos prolongado de la extractora, del tipo de cocción y de la regularidad filtro de grasa.
El filtro (B) se coloca en el ventilador, que se encuentra en el interior de la campana, aplicándolo en el centro del mismo y girándolo 90 grados hasta que se oiga un clic que indica que ha quedado fijo. Cubra las salidas del aire superiores y traseras con las tapas adecuadas. De esta forma, la campana extractora está lista para la función de filtrado.
UTILIZACIÓN Y MANTENIMIENTO
Se recomienda conectar el aparato antes de cocinar.
Se recomienda dejar el aparato en funcionamiento durante quince minutos tras la finalización de la cocción, para eliminar completamente los vapores y olores de la cocción.
Si no se utiliza el aparato, desconéctelo.
No utilice el aparato si presenta daños, especialmente si los daños se encuentran en el cable de suministro o la carcasa.
Si el cable de suministro está dañado, debe ser sustituido por el fabricante, su representante del servicio de soporte técnico o personas igualmente capacitadas para evitar riesgos.
No sumerja el aparato en líquido.
El aire de extracción no debe liberarse en un conducto que se utilice para el humo de escape del aparato, gas quemado u otros combustibles.
Se debe cumplir la normativa referente a la liberación del aire.
El funcionamiento adecuado de la campana extractora de humos está condicionado por la regularidad de las operaciones de mantenimiento, en particular, del filtro de carbón activo.
- Los filtros capturan las partículas de grasa suspendidas en el aire y, por lo tanto, sujetas a obstrucción según la frecuencia de uso del aparato.
- Para evitar riesgo de incendios, es recomendable limpiar el filtro como mínimo cada dos meses mediante la realización de las instrucciones siguientes:
- Extraiga los filtros metálicos de la campana extractora de humos y lávelos en una solución de agua y detergente líquido neutro, dejándolos en remojo.
- Aclare minuciosamente con agua caliente y deje que se seque.
- Los filtros metálicos también se pueden lavar en el lavavajillas.
- Los paneles en aluminio pueden variar de color después de varias lavadas. Esto no es motivo de queja ni de sustitución de paneles.
- Los filtros de carbón activo purifican el aire que se sustituye en el ambiente. Los filtros de carbón no son lavables ni reutilizables y se deben reemplazar como mínimo cada cuatro meses. La saturación del filtro de carbón activo depende de la frecuencia de uso del aparato, del tipo de cocción y de la regularidad de limpieza de los filtros anti grasa.
- Limpie el ventilador y otras superficies de la campana extractora de humos regularmente usando un paño humedecido con alcohol desnaturalizado de detergente líquido no abrasivo.
- Antes de cualquier reparación en la campana extractora de humos, desconecte todas las tomas.
- Por favor, asegúrese de desmontar los componentes mencionados de acuerdo al manual de usuario. Al realizar el mantenimiento de los filtros, su cuidado favorece que puedan funcionar al volverse a instalar y se evita que se dañen.

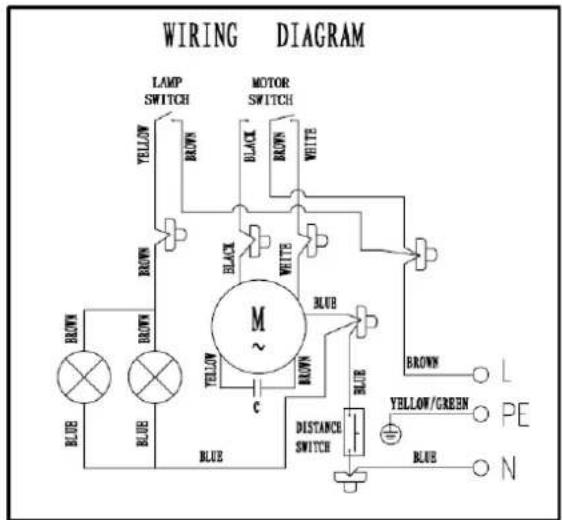

ESQUEMA DE CABLEADO
| Modelo n.o: | TL 06260 A BL/IN/MA |
| Voltaje | 220V-240V~50Hz |
| Método de rotación | 1 Motor |
| Potencia nominal del motor | 65W |
| Iluminación | 2W+2W (LED) |
| Potencia nominal | 69W |
| Flujo de aire | 302 m^3 /hr |
| Ruido 63dBA | |
| Diámetro de la toma | 150mm |
Eliminación del electrodoméstico viejo.
En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.
DECLARACIÓN DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.
