MODE D'EMPLOI DV 16VBL HITACHI

02Ger_DV16VBL_WE 12/3/09, 13:441112 Français Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti- dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

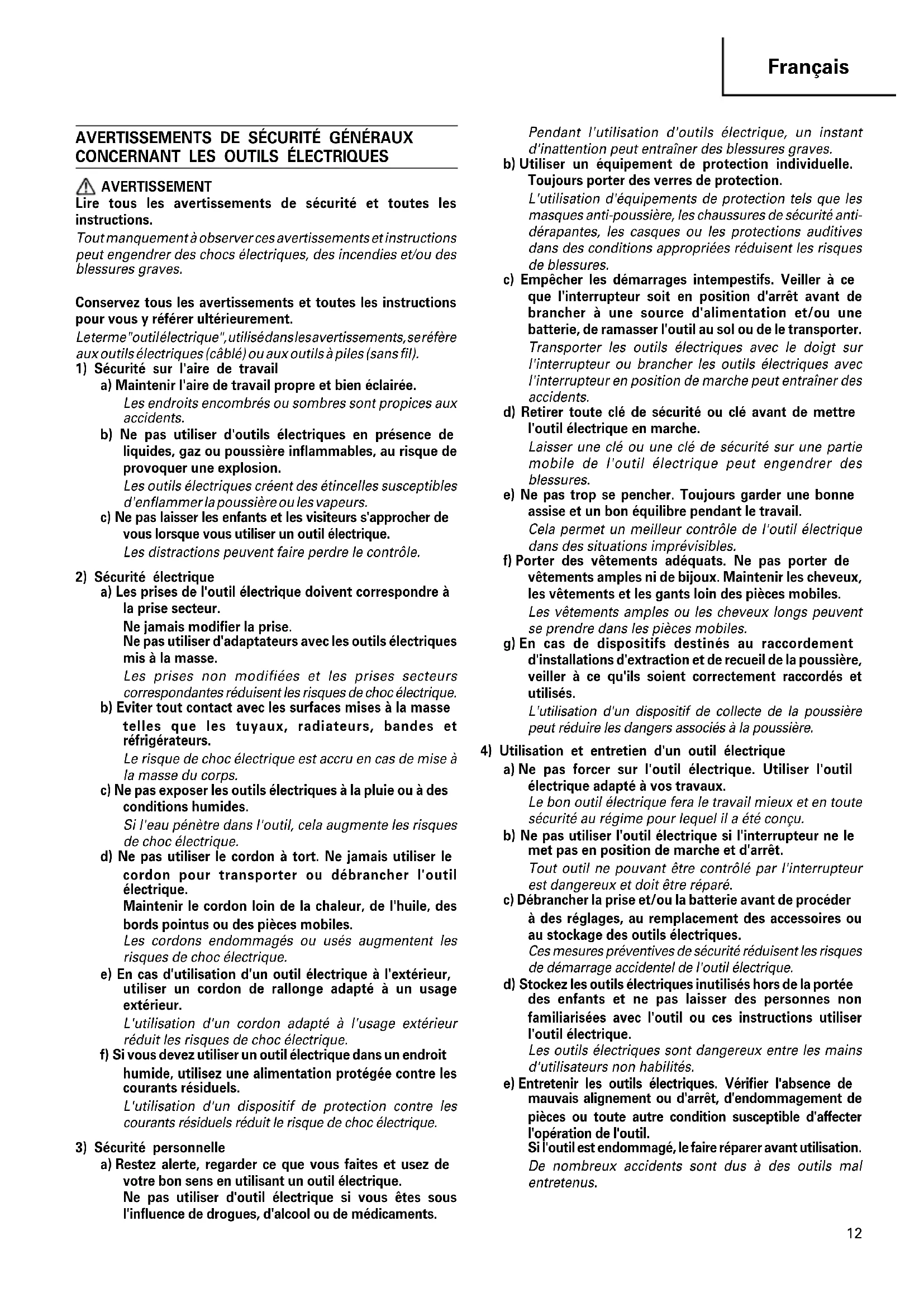

CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. 03Fre_DV16VBL_WE 12/3/09, 13:4312Français

ACCESSOIRES STANDARDS Les accessoires standards sont sujettes à changement sans préavis.

ACCESSOIRES EN OPTION

(vendus séparément) 䡬 Foret à percussion (pour béton) Dia. 3,2 mm-20 mm Les accessoires à option sont sujettes à changement sans préavis. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

1. Portez des bouchons avec les perceuses à percussion.

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires fournies avec l’outil.

Toute perte de contrôle peut entraîner des blessures.

3. Avant de percer dans un mur, un plancher ou un

plafond, s’assurer bien qu’ils ne renferment ni câbles ni lignes électriques.

4. Lors d'un forage dans du béton ou des matériaux de

dureté similaire en mode IMPACT, appuyer sur le levier R du levier de changement rotatif. (Fig. 9) SPECIFICATIONS *Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions. Modèle DV16VBL Tension (per sone)* (110V, 120V, 127V, 220V, 230V, 240V) Puissance* 600 W Réversible Oui Vitesse sans charge 0–2900 min

Capacité de mèche 13 mm Acier 13 mm Béton 16 mm Bois 25 mm Vitesse de percussion à pleine charge 29000 min

Poids (sans fil) 1,5 kg Capacité Spéc. du mandrin Accessoires standards Clef pour mandrin ...................... 1 Avec clé Jauge de profondeur .....................

Poignée latérale ......................... 1 APPLICATIONS 䡬 Action combinée de ROTATION et PERCUSSION: Perçage de trous dans surfaces dures (béton, marbre, granite, tuilles, etc.). 䡬 Par action de ROTATION: Perçage de trous dans métal, bois et matières plastiques.

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance à utiliser correspond à la puissance indiqueée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre imméciatement et peut pvovoquer un grave accident.

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible. 03Fre_DV16VBL_WE 12/3/09, 13:431314 Français

4. Choix du foret de perçage correct

䡬 Pour perçage dans béton ou pierre Utiliser les forets spécifiés à la partie “Accessoires à option”. 䡬 Pour perçage dans métal ou plastique Utiliser un foret de perçage ordinaire pour métal. 䡬 Pour perçage dans bois Utiliser un foret de perçage ordinaire pour bois. Toutefois, pour percer des trous de 6,5 mm ou plus petits, utiliser un foret de perçage pour métal.

5. Montage et démontage des forets

Pour la mandrin porte-foret avec clé à mandrin (Fig. 1) (1) Ouvrir les mâchoires du mandrin et insérer la mèche dans le mandrin. (2) Mettre la clavette à mandrin dans chacun des trois trous du mandrin, et la tourner dans le sens des aiguilles d’une montre (vue depuis l’avant). Serrer à fond. (3) Pour retirer la mèche, mettre la clavette à mandrin dans l’un des trous du mandrin et la tourner dans le sens inverse des aiguilles d’une montre. Mèche sans clavette (Fig. 2) (1) Ouvrir les mâchoires du mandrin et insérer la mèche dans le mandrin. Pour ouvrir les mâchoires du mandrin, tenir la bague tout en tournant le manchon dans le sens inverse des aiguilles d’une montre (vu depuis l’avant). (2) Tenir fermement la bague et tourner le manchon dans le sens des aiguilles d’une montre. Serrer à fond. (3) Pour retirer la mèche, tenir fermement la bague et tourner le manchon dans le sens inverse des aiguilles d’une montre. (4) Lorsque le manchon ne se relâche plus, fixer la poignée latérale à la bague de retenue, tenir la poignée latérale fermement, puis tourner le manchon pour le desserrer manuellement (Fig. 3).

6. Vérification du sens de rotation (Fig. 4)

La mèche tourne dans le sens des aiguilles d'une montre (vue de l'arrière) quand on tourne le levier de changement rotatif vers le côté marqué R. Tournez le levier de changement rotatif vers le côté gauche (L) pour faire tourner la mèche dans le sens inverse des aiguilles d'une montre. (Il y a des repères

(droite) sur le corps de l’outil.) ATTENTION Utilisez toujours la visseuse/perceuse à percussions dans le sens horaire de rotation, quand vous l’utilisez en tant que perceuse à rotation.

7. Fixation de la poignée latérale (Fig. 5)

Fixer la poignée latérale à la pièce de montage. Tourner la griffe de la poignée latérale dans le sens des aiguilles d’une montre pour la serrer. Régler la poignée sur une position correspondant au fonctionnement, puis serrer la griffe de la poignée latérale. Pour attacher un témoin de profondeur sur la poignée latérale, introduire le témoin dans la rainure en U sur la poignée latérale, régler la position du témoin en fonction de la profondeur souhaitée pour le trou, et resserrer la saisie de la poignée latérale à fond. (Fig. 6)

8. Commutation: fonctionnement en PERCUSSION/

fonctionnement en ROTATION (Fig. 7) Déplacer le levier de la position droite sur la position gauche pour pouvoir commuter facilement entre PERCUSSION (rotation et percussion) et ROTATION (rotation seulement), respectivement. Pour percer des trous dans un matériau dur, par exemple du béton, de la pierre et des tuiles, déplacer le levier sur la position de droite (comme indiqué par le repère ). La mèche effectue alors une action combinée de percussion et de rotation. Pour percer des trous dans du métal, du bois ou des matières plastiques, déplacer le levier sur la position de gauche (comme indiqué par le repère ). La mèche effectue une action de rotation seulement, et elle fonctionne alors comme une perceuse électrique ordinaire. ATTENTION 䡬 Ne pas utiliser la perceuse à percussion en fonctionnement PERCUSSION si le matériau peut être percé par simple rotation. Ce fonctionnement réduirait d’une part l’efficacité de perçage et abîmerait aussi la pointe de perçage. 䡬 Le fait de faire fonctionner la perceuse percussion avec le levier sur une position intermédiaire risque de provoquer des dommages. Lors de la commutation, bien déplacer le levier à fond sur la position souhaitée. UTILISATION

1. Fonctionnement de l’interrupteur (Fig. 8)

䡬 Quand on tire sur la gâchette, l’outil se met à tourner. Quand on relâche la gâchette, l’outil s’arrête. 䡬 Si l’on tire sur la gâchette et qu’on appuie sur la butée, l’outil continue à tourner tout seul, ce qui est pratique pour un travail continu. Pour arrêter l’outil, déconnecter la butée en tirant à nouveau sur la gâchette. 䡬 Il est possible de régler la vitesse de rotation de la perceuse en faisant varier la pression sur la gâchette. La vitesse est lente quand on tire légèrement sur la gâchette, et elle augmente quand on tire davantage sur la gâchette.

2. Utilisation en tant que perceuse ordinaire ou perceuse

à percussions (1) Force d’appui Vous ne pourrez pas percer les trous plus vite simplement en appliquant une force d’appui plus grande que nécessaire. Ceci non seulement endommagera la pointe de la mèche et diminueral l’efficacité de rendement, mais raccourcira aussi la durée de vie de la perceuse. (2) Perçage de trous Les mèches peuvent se casser lors du perçage du matériel. Il est important de diminuer la force de pression juste avant le perçage. ATTENTION Pour le fonctionnement continu, effectuez une marche à vide pendant 5 secondes après avoir terminé un travail de perçage. 03Fre_DV16VBL_WE 12/3/09, 13:4314Français

(3) Utilisage d’une mèche épaisse Dans ce cas votre bras sera soumis à une force de réaction plus grande. Faites attention de ne pas vous laisser entraîner par cette force. Pour ce faire, maintenez une bonne prise de pied, tenez l’outil fermement avec les deux mains et perpendiculairement par rapport au matériel de travail.

L’utilisation d’une mèche usée par abrasion risquant de provoquer un mauvais fonctionnement du moteur et une diminution du rendement, remplacer la mèche par une neuve ou l’affûter sans tarder dès que l’on constate une abrasion.

2. Contrôle du foret de perçage et du taraud

Comme l’utilisation continue d’un foret ou taraud usé réduirait l’efficacité de fonctionnement et provoquerait une surchage du moteur, remplacer ou aiguiser le foret ou le taraud sans retard lorsque des traces d’usure excessive apparaissent.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huille ou de l’eau.

4. Inspection des balais en carbone

Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l’inspection et le remplacement des balais en carbone de l’outil EXCLUSIVEMENT à un centre de service après-vente agréé par HITACHI.

5. Liste des pièces de rechange

A: No. élément B: No. code C: No. utilisé D: Remarques ATTENTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. GARANTIE Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. NOTA Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’obiet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonciton de la norme EN50144. Le niveau de pression acoustique pondéré A type est de 99 dB (A). Le niveau de puissance sonore pondérée A type est de 112 dB (A). Incertitude KpA: 3 dB (A). Porter un casque de proteciton. Valeur d’accélération moyenne quadratique pondérée type: 10,5 m/s

1 No. de modèle 2 No de série 3 Date d'achat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents normalisés EN60745, EN55014 et EN61000 en accord avec les Directives 2004/108/CE et 98/37/CE du Conseil. Ce produit est également conforme aux exigences essentielles de 2006/42/CE applicables à compter du 29 Décembre 2009 en lieu et place de celle de 98/ 37/CE. Le responsable des normes européennes d’Hitachi Koki Europe Ltd. est autorisé à compiler les données techniques. Cette déclaration s’applique aux produits désignés CE. Italiano
