MANUALE UTENTE DV 16VBL HITACHI

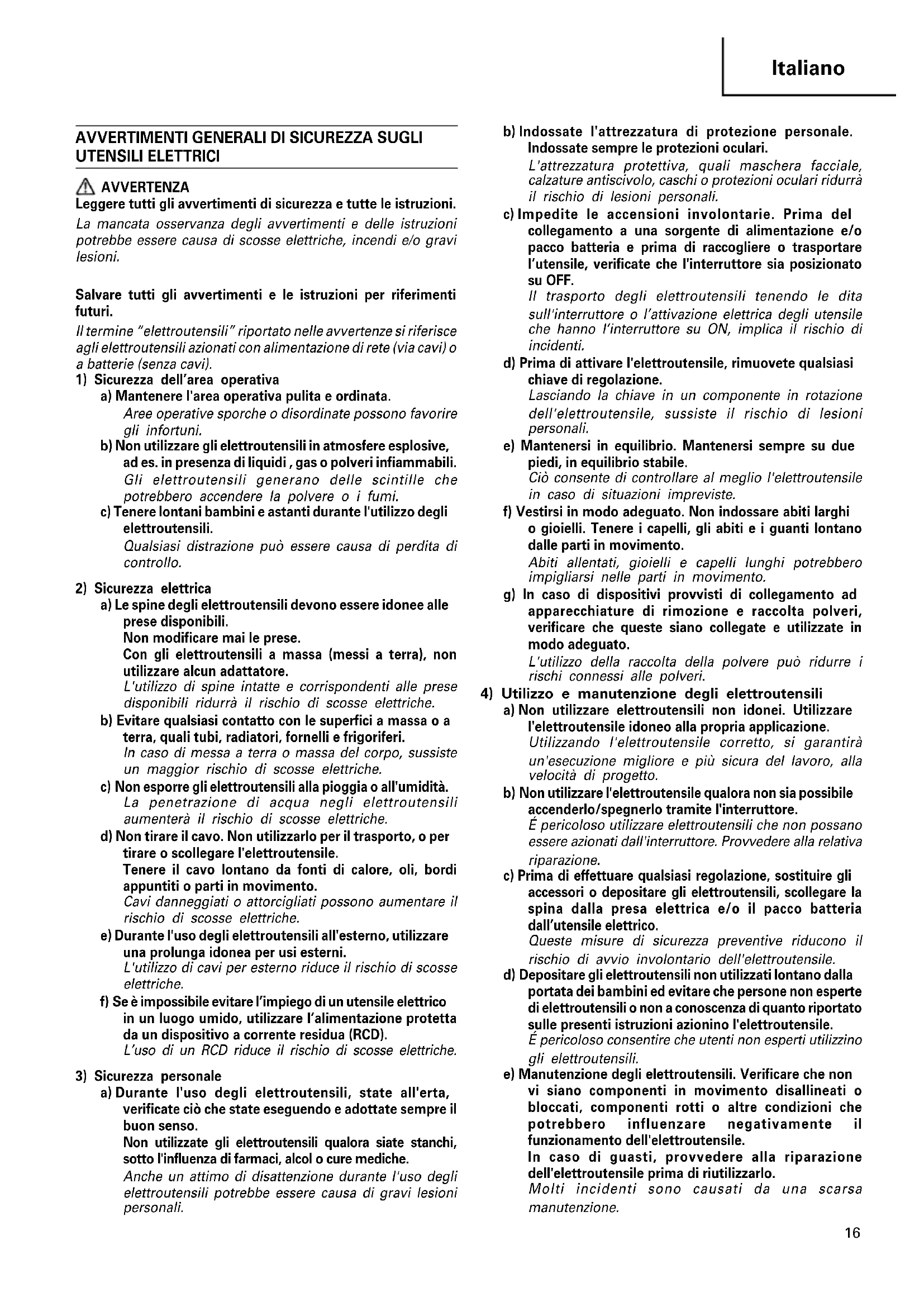

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. 04Ita_DV16VBL_WE 12/3/09, 13:4316Italiano

CARATTERISTICHE f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. *Accertatevi di aver controllato bene la piastrina perchè essa varia de zona a zona. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Indossare protezioni per le orecchie con le sonde a

percussione. L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare le leve ausiliarie fornite con l’utensile.

La perdita di controllo può causare lesioni alla persona.

3. Prima di praticare fori nei muri, soffitti o pavimenti,

assicurarsi che non ci siano, nacostiall’interno, cavi elettrici.

4. Quando perforate cemento o altri materiali duri nel

modo IMPATTO, ruotate la leva di cambio rotante verso il simbolo R. (Fig. 9) Modello DV16VBL Voltagio (per zona)* (110V, 120V, 127V, 220V, 230V, 240V) Potenza assorbita* 600 W Reversibile Sì Velocità senza cario 0–2900 min

Capacità mandrino trapano 13 mm Acciao 13 mm Cemento 16 mm Legno 25 mm Frequenza d’impatto a pieno carico 29000 min

Peso (senza il cavo) 1,5 kg Capacitá mandrino ACCESSORI STANDARD Gli accessori standard possono essere cambiamn to senza preavviso.

ACCESSORI DISPONIBILI A RICHIESTA

(venduti separatamente) 䡬 Punta trapano a impatto (per cemento) 3,2 mm – 20 mm dia. Gli accessori dispónibili a richiesta possono essere cambiamento senza preavviso. Spec. mandrino Accessori standard trapano Chiave mandrino ........................ 1 Con chiave Calibro di profondità ....................

Maniglia laterale .........................1 IMPIEGHI 䡬 Azione combinata di ROTAZIONE e BATTITO: Per l’esecuzione di fori in superfici dure (cemento, marmo, granito, ecc.). 䡬 Funzionamento solo a ROTAZIONE: Per l’esecuzione di fori nel metallo, legno e plastica.

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di dorrente

Mettere l’interruttore in posizione OFF. Se la spina è infilata in una presa mentre l’interruttore è accesso, l’utinsile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi. 04Ita_DV16VBL_WE 12/3/09, 13:431718 Italiano

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere piú corta possibile.

4. Scelta della punta appropriata

䡬 Quando si fora cemento o pietra Usare la punta indicata engli accessori disponibili a richiesta. 䡬 Quando si fora metallo o plastica Usare una punta normale de metallo. 䡬 Quando si fora il legno Usare una punta normale da legno. Tuttavia, quando si fanno fori da 6,5 mm o inferiori, usare una punta da metallo.

5. Installazione e rimozione delle punte

Per mandrino trapano con chiave mandrino (Fig. 1) (1) Aprire le ganasce del mandrino e inserire la punta nel mandrino. (2) Porre la chiave mandrino in ciascuno dei tre fori sul mandrino e girarla in senso orario (visto dal davanti). Serrare saldamente. (3) Per rimuovere la punta, porre la chiave mandrino in uno dei fori sul mandrino e girarla in senso antiorario. Per mandrino senza bietta (Fig. 2) (1) Aprire le ganasce del mandrino e inserire la punta nel mandrino. Per aprire le ganasce del mandrino, trattenere l’anello mentre si gira il collare in senso antiorario (visto dal davanti). (2) Tenere saldamente l’anello e girare il collare in senso orario. Serrare saldamente. (3) Per rimuovere la punta, tenere saldamente l’anello e girare il collare in senso antiorario. (4) Quando il manicotto non si allenta ulteriormente, fissare la maniglia laterale all’anello di trattenimento, tenere saldamente la maniglia laterale e quindi girare il manicotto per allentarlo a mano (Fig. 3).

6. Controllo della direzione di rotazione (Fig. 4)

Il trapano ruota in senso orario (visto dal retro) quando si preme il simbolo R della leva di cambio rotante. Premere il lato L della leva di cambio rotante per far girare il trapano in senso antiorario. (I segni

sono marcati sul corpo.) ATTENZIONE Usando il trapano nel modo a impatto, inserire sempre la direzione di rotazione in senso orario.

7. Fissaggio dell’impugnatura laterale (Fig. 5)

Attaccare l’impugnatura laterale alla sezione di montaggio. Ruotare il gancio dell’impugnatura laterale in senso orario per fissarla. Regolare l’impugnatura laterale in una posizione che sia comoda per l’operazione e quindi stringerne fermamente il gancio. Per fissare un calibro di profondità all'impugnatura laterale, infilare il calibro nella scanalatura a forma di U sull'impugnatura laterale, regolare la posizione del calibro secondo la profondità desiderata per il foro e serrare saldamente la presa dell'impugnatura laterale. (Fig. 6)

8. Cambio da IMPATTO a ROTAZIONE (Fig. 7)

Spostare la leva del cambio tra le posizioni destra e sinistra per alternare facilmente rispettivamente tra IMPACT (rotazione e impatto) e ROTATION (solo rotazione). Per trapanare fori in materiali duri come cemento, pietra e piastrelle, spostare la leva del cambio alla posizione destra (come indicato dal segno ). La punta del trapano agisce con una combinazione di impatto e rotazione. Per trapanare fori in metallo, legno e plastica, spostare la leva del cambio sulla posizione di sinistra (come indicato dal segno ). La punta del trapano agisce solo in rotazione, come per un trapano elettrico normale. ATTENZIONE 䡬 Non usare il trapano variabile battente e avvitatore nella posizione IMPACT se il materiale puó essere forato dalla sola rotazione. Un tale fatto non solo diminuirá l’efficacia del trapano ma danneggerá anche la punta. 䡬 Se si usa il trapano a percussione con la leva del cambio in posizione intermedia ne possono risultare danni. Quando si cambia posizione, assicurarsi di spostare la leva del cambio sulla posizione corretta.

䡬 Quando il grilletto è premuto, l’utensile ruota. Quando il grilletto viene rilasciato, l’utensile si ferma. 䡬 Se si preme il grilletto e si spinge il fermo, si può mantenere la condizione attivata, comodo per il funzionamento continuo. Per spegnere, il fermo può essere sbloccata premendo di nuovo il grilletto. 䡬 La velocità di rotazione del trapano può essere controllata variando la pressione esercitata sul grilletto. La velocità è bassa quando il grilletto interruttore è premuto leggermente e aumenta quando si preme maggiormente.

2. Uso del trapano normale o a impatto

(1) Pressione esercitata sul trapano Esercitando sul trapano una forza maggiore del necessario non si aumenta per niente la velocità di perforazione. Così facendo, non solo di danneggia la punta e si ottiene un risultato meno accurato, ma si accorcia anche la durata dell’utensile. (2) Penetrazione nel materiale Nel momento in cui la punta penetra nel materiale, la stessa potrebbe anche rompersi, se non si fa particolarmente attenzione. E’importante diminuire la pressione sul trapano un attimo prima che la punta penetri nel materiale. ATTENZIONE Nel modo a funzionamento continuo, lasciar giare il trapano o vuoto per circa 5 secondi, dopo aver completato l’esecuzione del foro. (3) Usando una punta grossa Usando una punta grossa, il braccio è soggetto ad una maggior forza di reazione. Attenzione a non lasciarsi spostare da questa forza di reazione. Quale misura di sicurezza, appoggiare il piede in modo ben saldo e tener ben saldo l’utnsile con le due mani, perpendicolarmente al materiale da forare. 04Ita_DV16VBL_WE 12/3/09, 13:4318Italiano

MANUTENZIONE E CONTROLLI

1. Ispezione delle punte trapano

Poiché l’uso di punte trapano usurate causa problemi di funzionamento del motore e una minore efficienza, sostituire le punte trapano con altre nuove o riaffilarle subito quando si nota usura.

2. Controllo delle punte perforanti e dei maschi

Poiché l’uso continuativo di una punta perforante o di um maschio logorati può diminuire la capacità di funzionamento e provocare eventuali sovracarichi al motore, sostituire o affilare la punta perforante od il maschio, senza indugio, quando si nota una eccessiva usura.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” dell’utensili elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o a non bagnarlo con olio o acqua.

4. Ispezione delle spazzole di carbone

Per Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile deve essere eseguita SOLO da un CENTRO ASSISTENZA AUTORIZZATO HITACHI.

5. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi. NOTA A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformità a EN50144. Il livello di pressione sonora pesato A tipico è di 99 dB (A). Il livello di potenza sonora pesato A tipico è di 112 dB (A). KpA incertezza: 3 dB (A). Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di 10,5 m/s

1 Modello 2 N° di serie 3 Data di acquisto 4 Nome e indirizzo dell'acquirente 5 Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti standardizzati EN60745, EN55014 e EN61000 conforme alle direttive 2004/108/CE e 98/ 37/CE del concilio. Questo prodotto è conforme anche ai requisiti 2006/42/CE vigenti a partire dal 29 dicembre 2009 invece dei requisiti 98/37/CE. Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilare la scheda tecnica. Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. 08Back_DV16VBL_WE 12/3/09, 13:3839
