MODE D'EMPLOI ELH51H4 Eura

Veuillez tire attentivement ce mode d'emploi avant d'instructor, de connecter et d'utiliser l'appareil. En cas de problème de compréhension du contenu de ce document, veuillez contacter le vendeur de l'appareil.

L'installation et la mise en service de l'appareil par l'utilisateur sont possibles si des outils adéquats sont utilisés. Néanmoins, il est recommendé de faire installer l'appareil par du personnel qualifié.

En raison des dommages possibles à la poignée avec contrôle d'accès :

• l'appareil ne doit jamais être installé dans des portes équipées d'un ferme-porte,
• la porte dans laquelle l'appareil va etre instalé doit etre correctement installee et reglee le long du cadre de la porte,
• le vantage de la porte doit se fermer facilement (sans ressort) et les forces de fonctionnement maximales agissant sur l'appareil doivent dépasser les valeurs seuils spécifiées dans la spécification de l'appareil fournie dans ce manuel,

Les poignées avec contrôle d'accès ne doivent pas être installées dans les saunas, les entreprises réfrigerés et autres locaux ou l'humidité relative et la température ambiente dépassant les valeurs seuils indiquées dans la Specification technique de l'appareil.

Pour plus de sécurité, il est recommandé d'installer l'insert breveté, qui sert également d'options d'entrée de secours supplémentaire.

Le fabricant ne sera pas responsable des dommages pouvant survenir à la suite d'une installation ou d'un fonctionnement incorrect, ainsi que des réparations et modifications non autorisées.

N'oubliez pas de :

• utiliser l'appareil conformément à son utilisation prévue, le conserver à l'abri de l'humidité et du feu, ne pas le jeter au feu, éviter les chocs, ne pas l'écraser ni l'exposer à des dommages mécaniques,
• ne pas nettoyer l'appareil avec de l'eau, des solvants ou d'autres produits chimiques,
• ne nettoyer le boitier qu'vec l'alimentation electrique coupée, n'utiliser qu'un chiffon humide pour le nettoyage et attendre que le boitier soit complètement sec après le nettoyage, -ne pas effectuer de modifications ou de réparations non autorisées,

Prudence!

Les apparêls avec un degré de protection égal ou supérieur à IP44 peuvent être installés à l'extérieur (par exemple, boutons de sonnette, panneaux d'interphone video extérieurs, camères, etc.). Des informations sur le degré de protection sont disponibles dans la fiche technique de l'appareil.

1. CARACTERISTIQUES GENÉRALES ET OBJECTIF

Une poignée de porte électronique avec contrôle d'accès limite facilement l'accès aux pieces protégées aux personnes non autorisées. Il est destiné aux portes gauche et droite, et l'espacement universel des vis de montage de 40 à 45 mm permet dans la plupart des cas d'utiliser une serrure à mortaise déjà installée dans la porte.

Le corps de la poignée dispose d'un lecteur de clé de proximité (Mifare 13,56 MHz) et d'un pavé numérique tactile avec module Bluetooth. De plus, un lecteur d'empreintes digitales est installé dans la poignée côté contrôle d'accès.

Après avoir rapproché le porte-clés du lecteur, saisi le code PIN correct ou utilise l'application mobile ou place un doigt sur le lecteur d'empreintes digitales, le verrou à l'intérieur de la serrure est déverrouillé.

2. DÉFINIR LE CONTENU

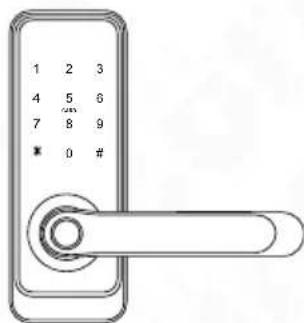

poignée de porte électronique avec module de contrôle d'accès

poignée avec intégre compartiment à piles

2 rondelles antiderapant

2 touches pour fonctionnement manuel ouvrir la porte en cas d'éché

Instruction

modele assemblée

* 2 broches

clavette contrer épingle

4 vis de montage socle de logement pour poignée avec intégre compartmenté à piles

4 vis à douille assemblée

4 manches assemblée

vis contrer supplémentaire épingle

1 manche contrecarrer

Fig.1.

3 vis au contre-manchon

* Attention

En fonction de l'épaissur duvantail, selectionner les accessoires appropriés - goupille, manchons et vis de serrage.

3. CONSTRUCTION

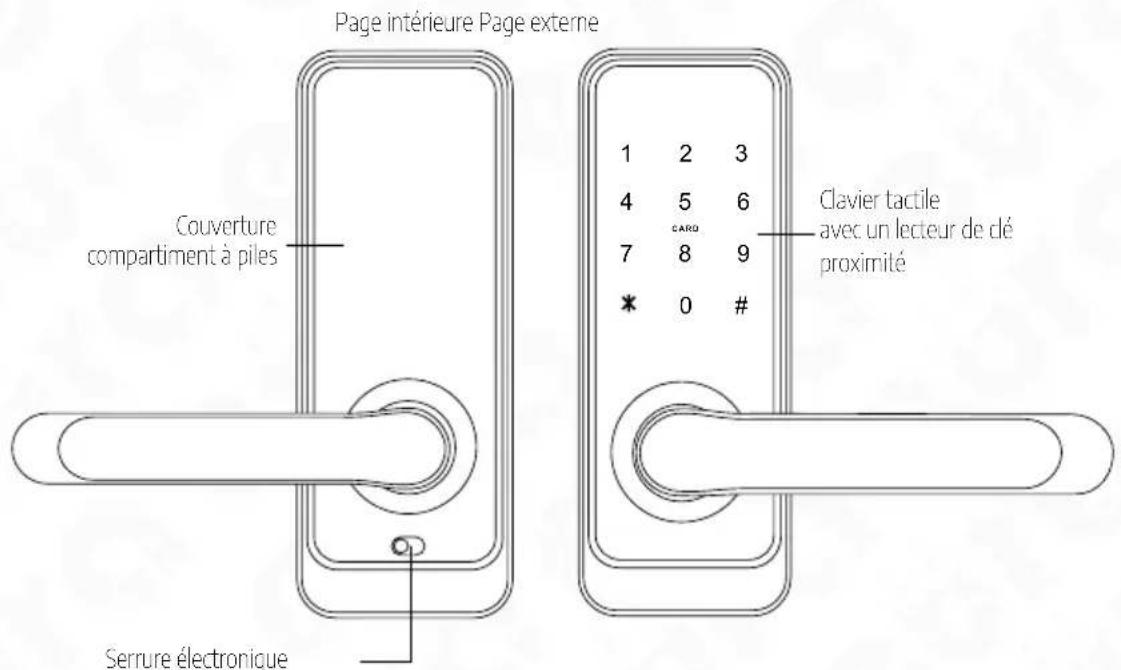

Fig.2.Construction

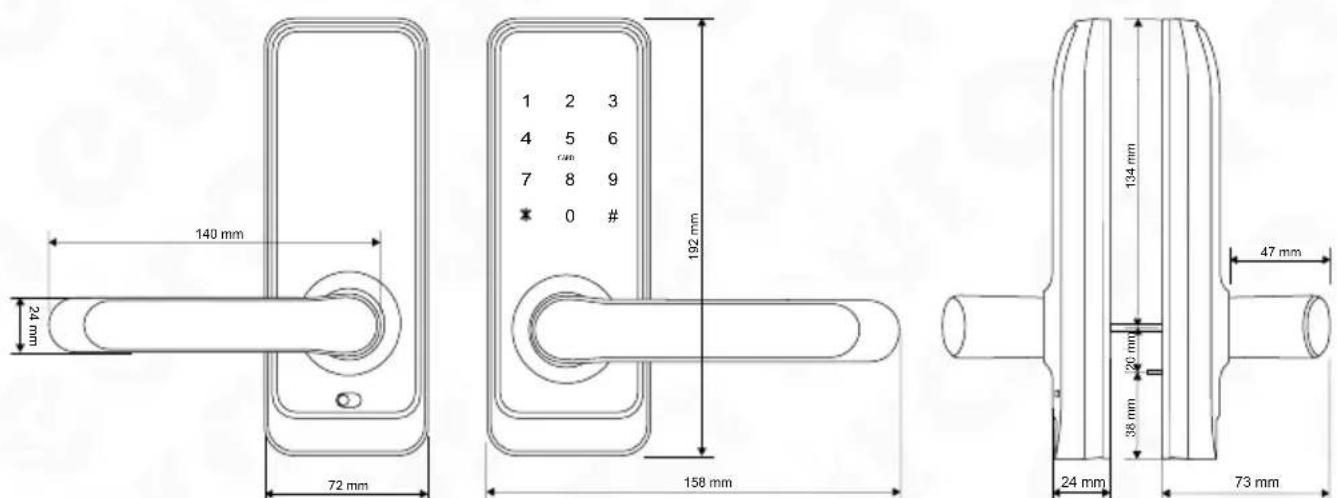

Fig. 3. Dimensions

4. PRINCIPLE D'OPÉRATION

Après avoir donné une impulsion du module électronique de contrôle d'accès, le servomoteur débloque la transmission mécanique, permettant ainsi l'ouverture de la porte en appuyant normalement sur la poignée de la partie extérieure. L'ouverture est signalée par un son. Le temps d'attente pour appuyer sur la poignée est réglé en usine à environ 5 secondes, après quoi le mécanisme est à nouveau verrouillé et la serrure passé en état d'attente pour une autre impulsion du module électronique de contrôle d'accès.

De l'intérieur (des locaux), il est toujours possible d'ouvrir la porte en appuyant simplement sur la poignée. Àpres la fermetre de la porte ouverte, le mecanisme de verrouillage est immédiatement activé, rendant impossible l'ouverture de la porte de l'extérieur sans une impulsion du modulelectronique de contrôle d'accès.

Il est possible d'ouvrir la serrure en cas d'urgence à l'aide d'une clé mécanique ordinaire, dont 2 sont inclues dans l'ensemble.

De plus, l'appareil dispose d'une fonction de verrouillage d'accès, qui vous permet d'entrer dans la piece uniquement via l'application administrateur ou la clé d'entrée d'urgence.

5. INSTALLATION D'UNE POIGNEE ÉLECTRONIQUE DANS LA PORTE

L'ensemble comprend des goupilles, des manchons et des vis permettant l'installation de poignées dans des portes d'une épaisseur de 35 65~mm . Lors de l'assemblage, Sélectionnez la longueur appropriée des éléments attachés.

Attention!

Pour augmenter la sécurité, il est recommandé d'installer des poignées électroniques avec contrôle d'accès dans les portes à feuillage. Il est également recommandé d'installer un insert de serrure dans la serrure à mortaise, grâce auquel il est possible d'ouvrir la serrure avec une clé indépendamment des dommages causés à la poignée électronique.

L'installation doit être effectuee avec des clés de secours, qui peuvent etre nécessaires en cas de claquement d'une porte avec une serrure non programmée. La serrure doit etre installee sur un vantail ouvert. Avres avoir terminé l'installation et la programmation de la serrure, il convient d'effectuer un test de fonctionnement du dispositif, également sur le vantail ouvert.

Fig. 4.

Attention!

Il est recommandé d'installer la poignée à l'aide d'une serrure avec un espacement de 72 mm, 90 mm ou 92 mm. Il est possible de recouvrir une partie du trou dédié au cylindre de serrure en utilisant un cache de montage approprié. Les grilles dédiées pour l'espacement approprié doivent être achétées séparément.

Fig. 5.

5.1. RÉGLAGE DE L'ORIENTATION DE LA POIGNÉE (PORTE GAUCHE/DROITE)

Toutes les poignées électroniques sont universelles et peuvent être fixées sur des portes à ouverture à gauche ou à droite.

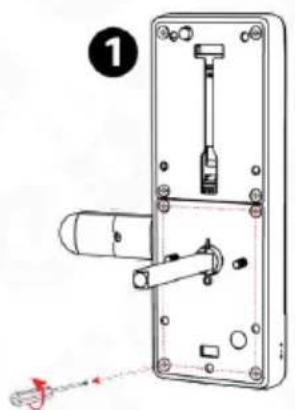

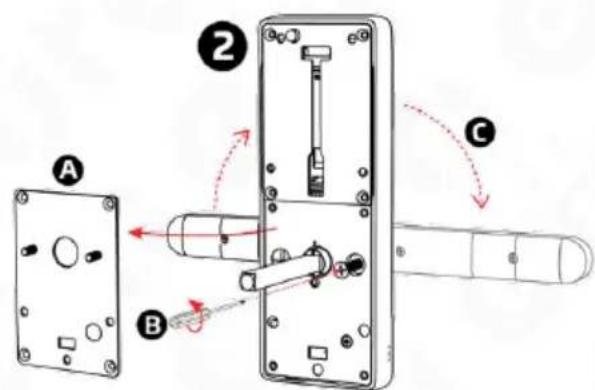

5.1.1 RÉGLAGE DE L'ORIENTATION - AVANT DE LA POIGNée

Pour déterminer le sens d'ouverture d'une poignée avec contrôle d'accès intégré:

• dévissez les 4 vis de la base de l'enseigne qui maintainnent le couvercle (Fig. 6),
• retirer le couvercle (fig. 6, rep. 1-A),
• dévissez la vis de blocage (fig. 6, rep. 2-B),
• régler la poignée dans le sens d'ouverture souhaité (fig. 6, position 2-C)
• serrer la vis de blocage,

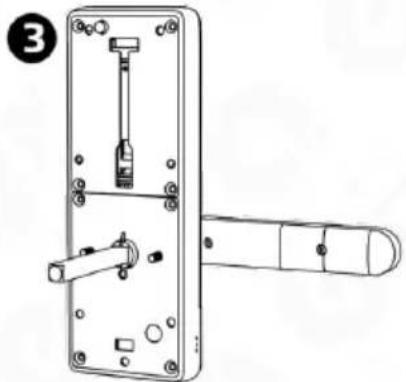

• installer le couvercle et serrer les vis de fixation (fig. 6, rep. 3)

Fig. 6.

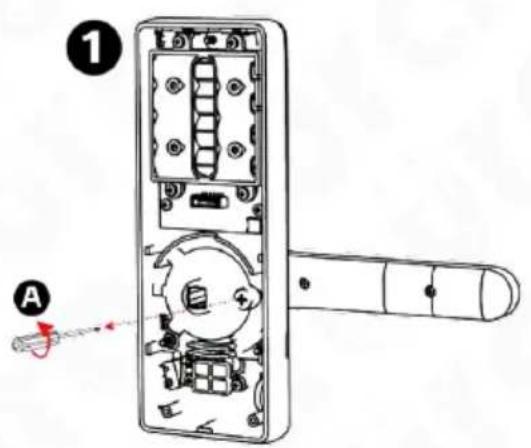

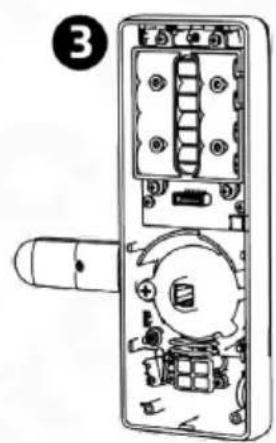

5.1.2 MISE EN ORIENTATION - DOS DU SIGNAL

Pour régler le sens d'ouverture de la poignée avec组成部分 à piles intégré, procéder comme suit :

• dévissez la vis de verrouillage située à côte de la douille à broches (fig. 7, rep. 1-A)

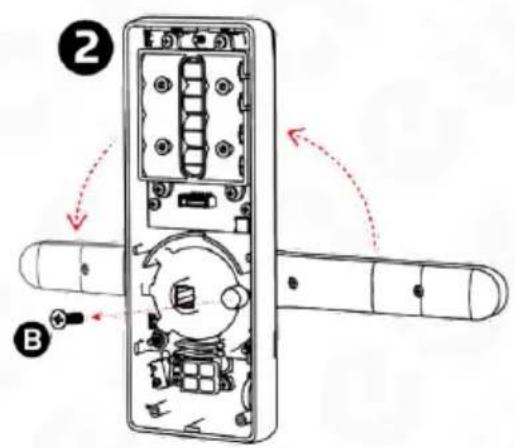

• régler la poignée dans le sens souhaité (fig. 7, position 2)
• après avoir déterminé le sens, visser la vis de réglage du sens de la poignée (fig. 7, position 3).

Fig.7.

5.2. INSTALLATION DE LA GOUPILLE DANS LA POIGNEE ÉLECTRONIQUE

La goupille doit être placée dans la prise située dans le corps de l'appareil marquee d'un triangle, puis installer la goupille de verrouillage incluse dans le jeu d'accessoires.

Attention!

Lors de l'installation de la goupille, n'oubliez pas que l'élement situé sur le corps de la serrure est orienté vers le bas de la poignée.

Fig. 8.

PREPARATION D'UN ARBRE DE REMPLACEMENT

Si vous souhaitez utiliser une épingle différente de cette incluse dans le kit, procédez comme suit:

procurez-vous une épingle de 8 × 8 ~mm , puis mesurez la longueur appropriée et coupez l'épingle.

Attention: La broche doit être coupée à une longueur appropriée pour éliminer la possibilité de déplacer cet élément pendant l'utilisation, sinon la douille de la broche risque d'être endommagée.

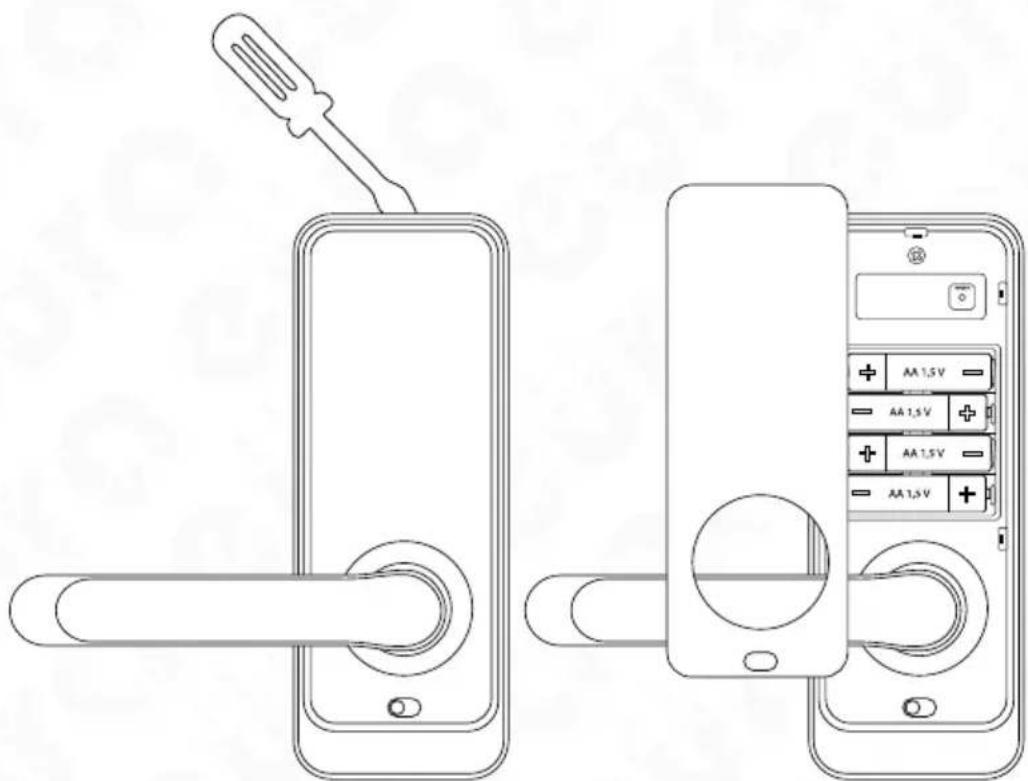

5.3 MISE EN PLACE DE LA BATTERIE

Pour installer la batterie dans le compartment à batterie, retirez le couvercle du compartment à batterie en haut au centre avec un tournevis.

Fig. 9.

Attention!

• Pour un bon fonctionnement de l'appareil, l'utilisation de piles alcalines n'est pas nécessaire;
• Il est recommandé d'installer et de programmer la poignée avec levantail ouvert; après avoir vérifié le bon fonctionnement, levantail peut être fermé.
• ÀpRES avoir inséré les piles pour la première fois, la poignée passae automatiquement en etat armé, n'oubliez donc pas d'inserer les piles après avoir installé la poignee électronique dans le vantage de la porte. Si les piles ont ete inserees plus tot, pour ouvrir la porte, vous nevez utiliser la clé de secours, qu'il est recommandé d'avoir avec vous lors de l'installation

La poignée de porte electromécanique est alimentée par 4 piles alcalines AA DC 1,5 V et peut fonctionner pendant environ 1 an avec un jeu de piles.

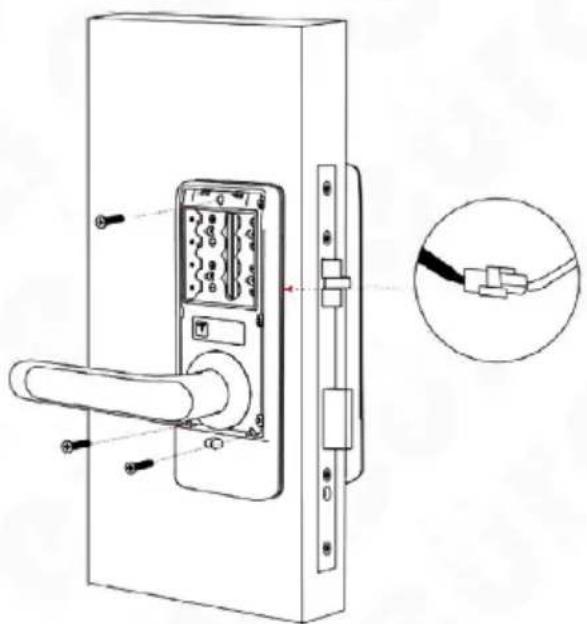

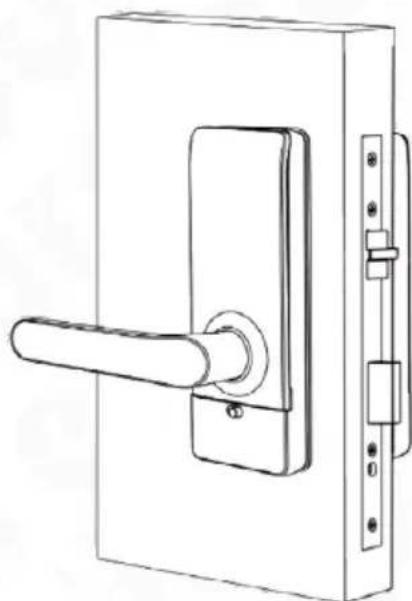

5.4. SCHEMA DE MONTAGE

Afin d'installer une poignée de porté électronique dans la porte, vous devez:

Fig. 10.

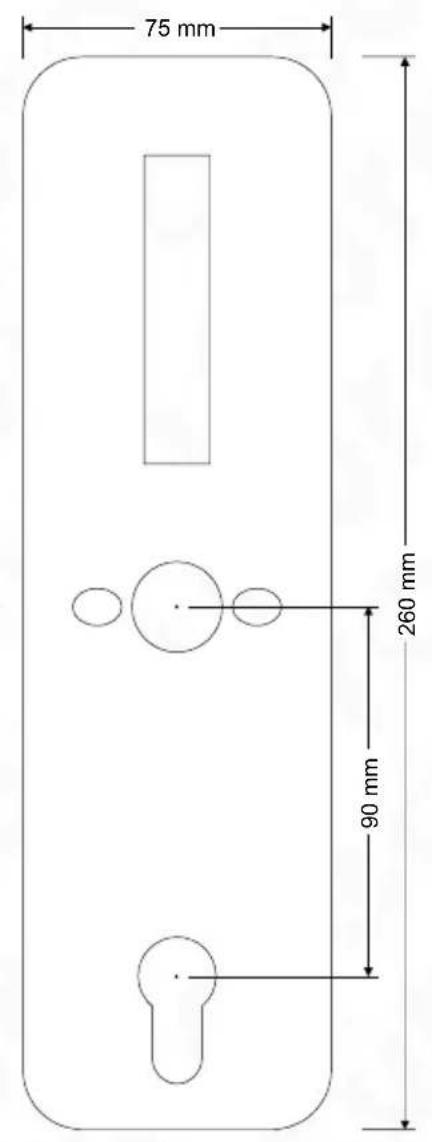

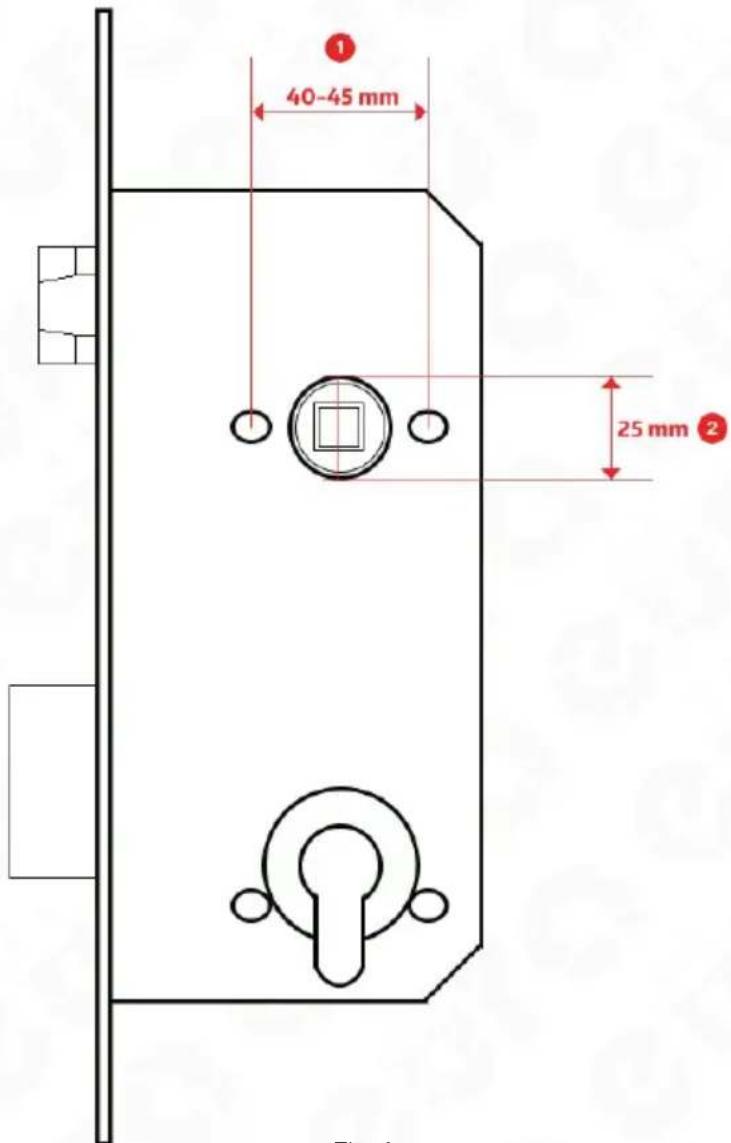

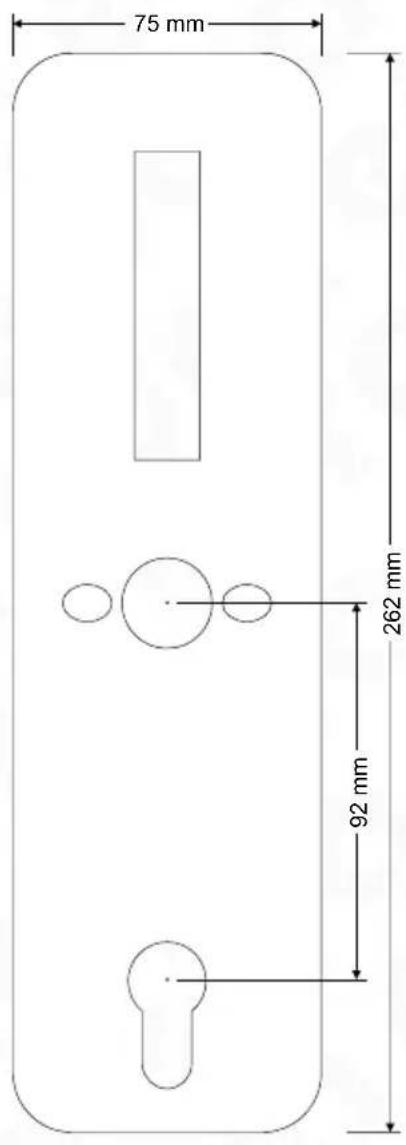

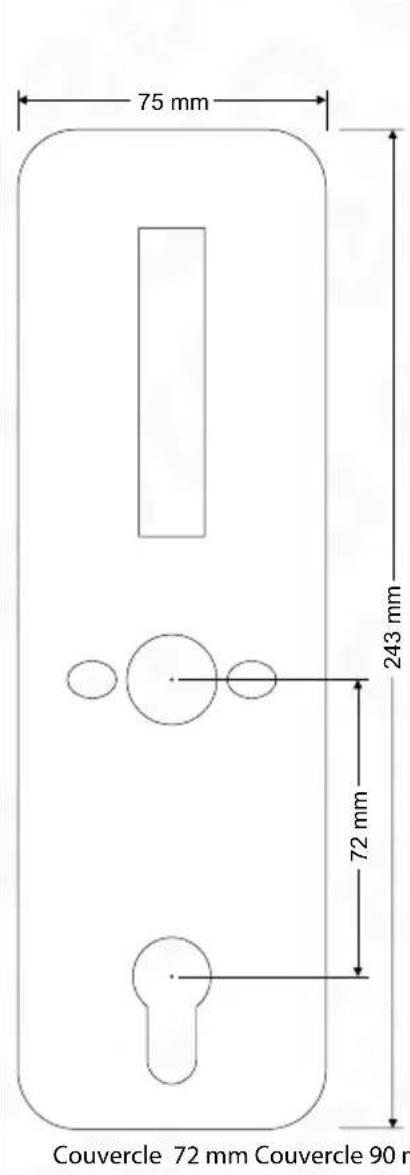

Utilisez les trouss existants ou préparez les trouss de montage selon le gabarit inclus dans le kit.

Pour réaliser les troughs de montage, retirez la serrure de la porte, assurez-vous qu'elle est conforme à la norme indiquée sur la Fig. 3, puis percez les troughs:

a. deux d'un diamètre d'environ 12 mm, utilisés pour visser les parties interieure et extérieure du manche.
b. un d'un diamètre de 25 mm, utilisé pour cacher la douille à broche avec une goupille de verrouillage.
c. le troisième trou oblong (voir gabarit) est réalisé pour le passage du cable reliant la partie avant du panneau à la partie arrêté et pour l'utilisation évientuelle d'une contre-épingle.

Fig. 11.

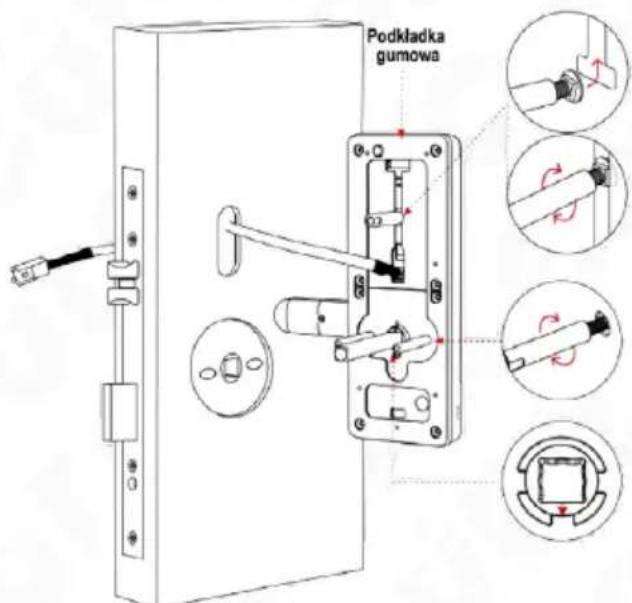

d. selon le dessin, installer la rondelle en caoutchouc et visser les manchons sur le corps de la poignée avant,
e. faire passer les cables de liaison provenant de la partie extérieure de l'enseigne au-dessus de la serrure à mortaise,
f. placez la partie extérieure avec les manchons de raccordement a travers le vantage de la porte avec la serrure precedemment installée

Fig. 12.

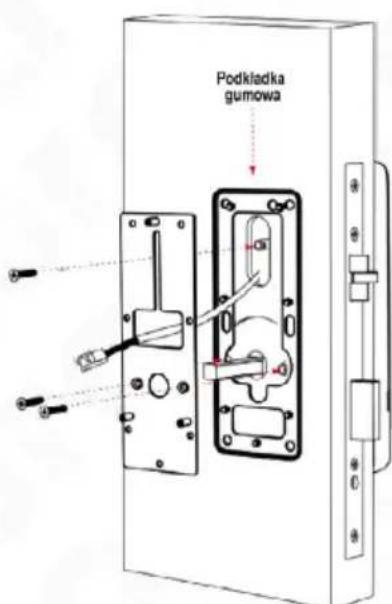

g. dévissez la base de montage de la partie extérieure de la poignée, placez une rondelle en caoutchouc sur la base de montage,
h. puis faites passer les fils de connexion,
i. puis visser le socle de fixation à l'aide des manchons de la partie interieure de la poignée

Fig. 13

j. connectez les fils reliant les deux côtés de la poignée, k. Retirez le couvercle du compartment à piles, puis vissez le corps arrêté à la base de montage.

Fig. 14

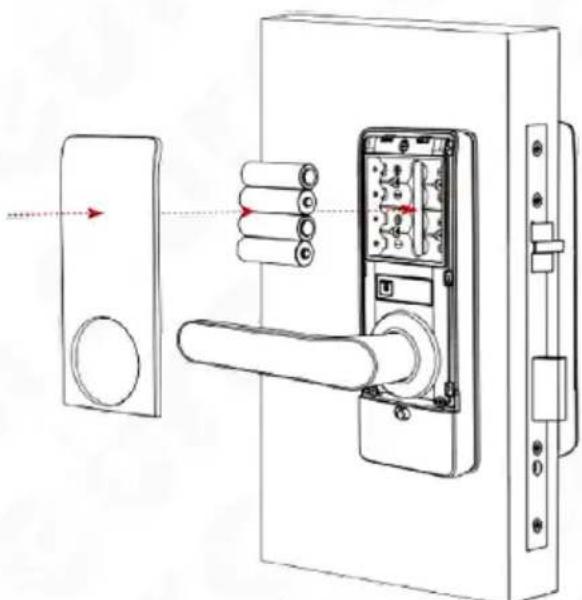

I. insérez 4 piles alcalines AA de 1,5 V dans le组成部分 d'alimentation,
m. fermez le组成部分 à piles,

Fig. 15

n. programme la poignée de porté électronique.

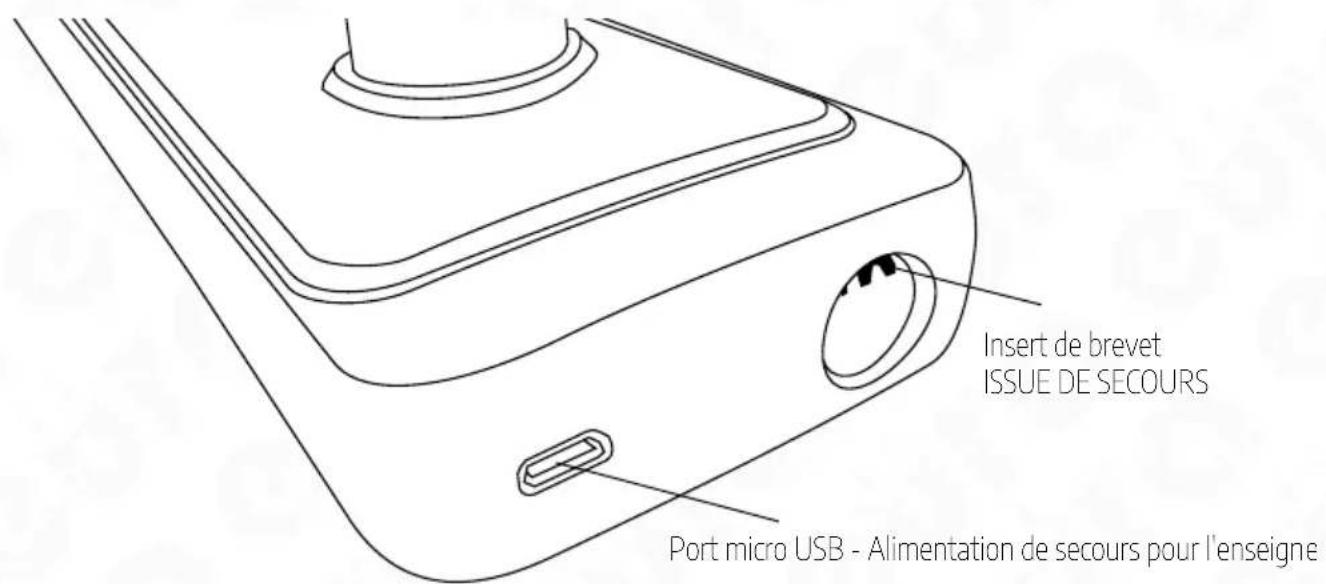

5.5 ENTREE D'URGENCE

Fig. 16.

Si vous doivent entraïer dans les locaux, utilisez la clé de secours pour insérer la clé de secours dans l'insert situé en bas de l'appareil côte contrôle d'accès et tournez la clé vers la droite jusqu'à partir une résistance. Ensuite, en appuyant sur la poignée, vous pouvez entraïr dans la pierce.

Attention!

Il est possible de fournir une alimentation de secours à la poignée en cas de batterie déchar-gée. Utilisez pour cela la prise micro USB (DC 5 V) située en bas de la poignée externe.

6. ESERRURE ÉLECTRONIQUE

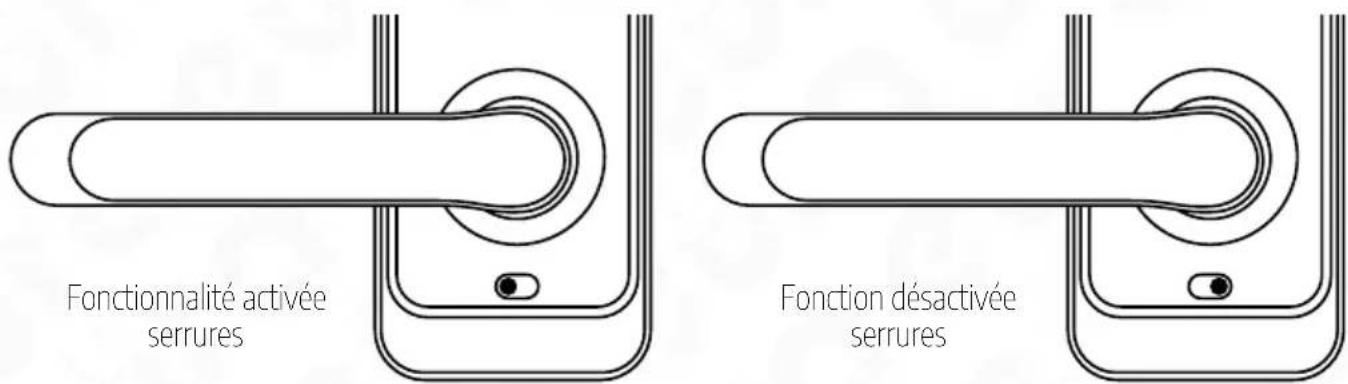

Fig. 17.

1. Pour activer la fonction de verrouillage électronique, vous doivent activer la fonction « verrouillage privé » dans l'application;
2. Lorsque le bouton est en position rouge, il est dans un état verrouillé et ne peut être déverrouillé que par des applications administrateur ou une clé mécanique.

7.PROGRAMMATION ET FONCTIONNEMENT DE LA POIGNEE ELECTRONIQUE AVEC CONTROLLE D'ACCES

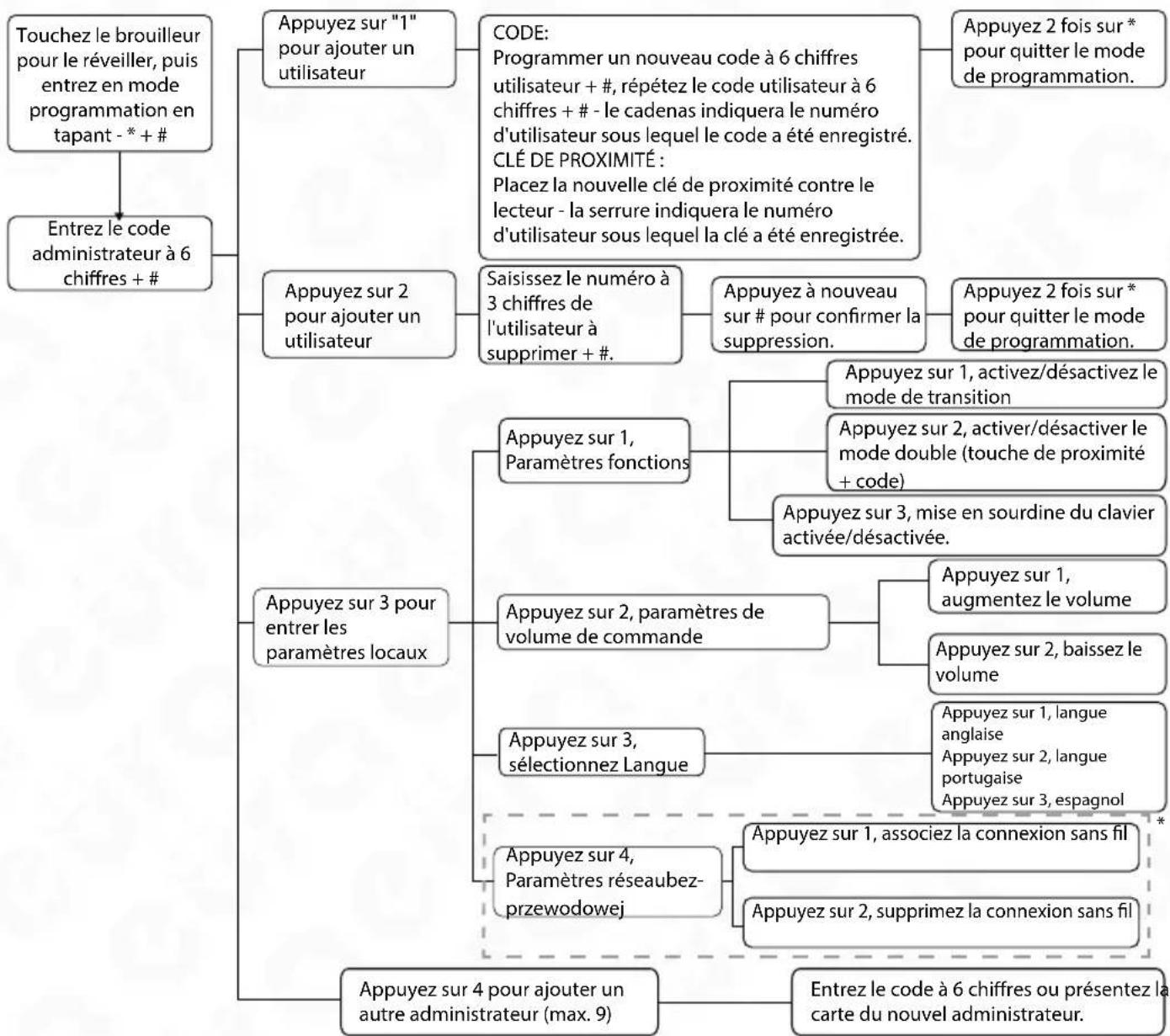

7.1.CODE ADMINISTRATEUR

Lors de la première connexion au mode programmation, nous devons saisir le code administrateur. A cet effet:

• on réveille le clavier de l'appareil en le touchant,
• nous entrons* + #
• nous attribuons un code administrateur à 6 chiffres + #
• répétez le code administrateur à 6 chiffres + #,
• ÀpRES avoir correctement enregistré le mot de passage administrateur, l'appareil fournira le numero d'administrateur et nous redirigera vers le panneau des paramétres.

* - annuler, annuler, quitter et supprimer.

* Fonction non disponible pour cette version de la serrure

7.2.PROGRAMMATION DES MODES

Comment régler le mode Passage (la serrure est toujours à l'état "déverrouillé", sans avoir besoin de vérification):

1. Séquence de presse "O" + "#" + mot de passage administrateur + "#".
2. ÀpRES avoir effectué cette opération avec succès, vous receivez un message de confirmation.
3. Le mode porte a eté activé, ce qui signifie que la serrure sera déverrouillée après avoir utilisé le code de proximité ou la clé de l'utilisateur jusqu'à ce que l'utilisateur saississe à nouveau le code de proximité ou la clé de l'utilisateur.
4. Pour désactiver le mode transition, repêtez la séquence de la première étape.

7.3 RÉGLAGE DE L'HEURE DE DÉVERROUILLAGE AUTOMATIQUE

Pour modifier le temps de verrouillage automatique (vous pouvez désirir le temps de verrouillage : 5S, 10S, 15S, 20S):

1. Pour régler le verrouillage automatique pendant 5 secondes, appuyez sur "1" + "#" + mot de passage administrateur + "#".
2. Pour régler le verrouillage automatique pendant 10 secondes, appuyez sur "2" + "#" + mot de passage administrateur + "#".
3. Pour régler le verrouillage automatique pendant 15 secondes, appuyez sur "3" + "#" + mot de passage administrateur + "#".
4. Pour régler le verrouillage automatique pendant 20 secondes, appuyez sur "4" + "#" + mot de passage administrateur + "#".

Après avoir effectué l'opération appropriée, le verrou sera automatiquement bloqué après le temps sélectionné.

8. FONCTIONNEMENT DE LA POIGNÉE

• Déverrouillage de la serrure: Pour entrer dans la piece protégée à l'aide de la poignée de porté électronique, activez la serrure à code urad, puis saisissez le code utilisateur à 6 chiffres et confirmez-le#.

• Verrouillage de la serrure: La saisie cinq fois d'un code incorrect ou l'application d'une clé de proximité non programmée entraine le blocage de la serrure pendant environ 90 secondes.

ATTENTION

Lorsque le niveau de la batterie est faible, la poignée de porte active un signal d'alarme (un seul son de sirène) et génére le message « Faible puissance, veuillez changer la batterie ! »

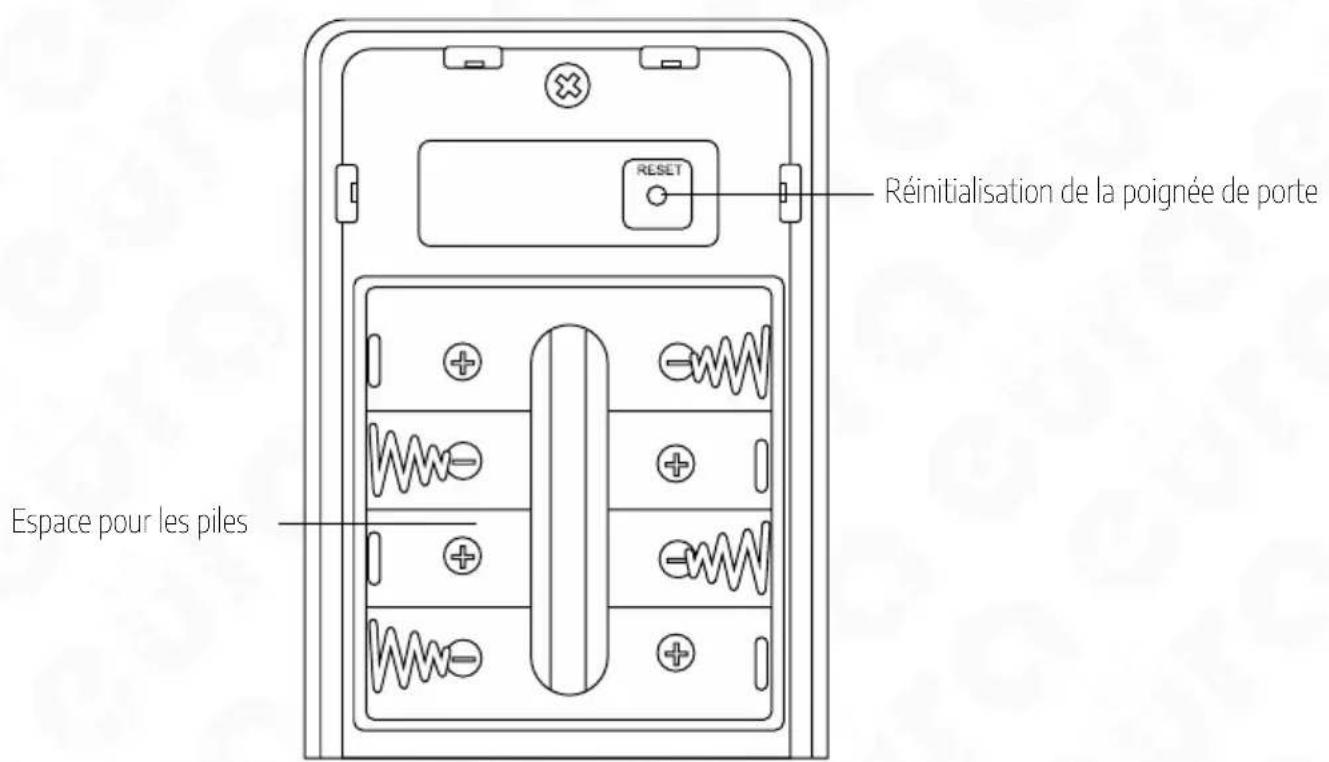

9.REINITIALISATION DE LA POIGNEE

Il y a un bouton de réinitialisation de la poignée sous le couvercle de la batterie. Pour effectuer une réinitialisation, appuyez sur le bouton de réinitialisation pendant 5 secondes, puis entrez le code 000# sur le panneau du clavier. ÀpRES avoir effectué la procédure de réinitialisation, les données de verrouillage ont été restaurées aux paramètres d'usine.

Fig. 18.

8. SPECIFICATIONS TECHNIQUES

PARAMÈTRE
Tension d'alimentation 6 V DC
Type d'alimentation Piles alcalines (4 x AA 1.5 V)
Consommation de courant - mode veille / fonctionnement	<18uA / 200 mA
Nombre max. d'utilisateurs Clés de proximité, codes PIN 300
Utilisation prévue dans les portes côte gauche, droit
Matériau du boîtier Alliage de zinc
Durée de l'impulsion de libération 5-20 sek.
Unité de code clé Oui, tactile
Puisance rayonnée max. (RFID) <5mW
Fréquence de fonctionnement (RFID) Mifare 13,56 MHz
Humidité relative admissible 0-95%
Plage de température de fonctionnement -10°C ~ +55°C
Emplacement d'installation recommédé interne et externe
Facteur de protection IP55
Forces de fonctionnement maximes agis-sant sur la plaque de porte	force de fermetre ou force nécessaire pour faire démarche le vantageil		10 N
	raccords actionnés à la main	couple maximal (Nm)	1 Nm
		la force maximale	10 N
Dimensions de la plaque de porte extérieure (H x L x P)	195x73x72 mm
Dimensions de la plaque de porte intérieure (H x L x P)	195x73x72 mm
Unité de poids	1200 g

Remarques: Le fabricant se reserve le droit d'apporter des modifications techniques sans préavis

GARANTIE

En tant que distributeur exclusif des produits Eura, Eura-Tech est tenu de garantir un service après-vente et de garantie efficace. Dans les pays ou Eura-Tech ne dispose pas de son propre réseau de service après-vente, ni d'un service DOOR-TO-DOOR, les réclamations de qualité sont traitées par des distributeurs agréés des produits Eura sur la base des contrats de distribution signés. Dans le cadre de ces contrats, Eura-Tech assure le financement des éventuelles réparations et la livraison des pieces de rechange.
