BEDIENUNGSANLEITUNG ELH51H4 Eura

5.1. GRIFFAUSRICHTUNG EINSTELLEN (LINKE/RECHTE TÜR) 41
5.1.1 AUSRICHTUNGSEINSTELLUNG - VORNE DES GRIFS 42
5.1.2 AUSRICHTUNGSEINSTELLUNG - RÜCKSEITE DES SCHILDS 42

5.2. EINBAU DES STIFTES IN DEN ELEKTRONIKGRIFF 42
5.3 BATTERIEINSTALLATION 43
5.4.MONTAGEDIAGRAMM 44
5.5 NOTEINGANG 46

1. ELEKTRONISCHES SCHLOSS 46
   7.PROGRAMMIERUNG UND BEDIENUNG DES ELEKTRONIKGRIFFS MIT ZUGANGSKONTROLLE. 47

7.1.ADMIN-CODE 47
7.1.1. EINSTELLUNGEN 47
7.2.MODI PROGRAMMIERUNG 48
7.3 AUTOMATISCHE ENTSPERRZEIT EINSTellen 48

8.GRIFFBEDIENUNG 48
9.GRIFF-RUCKSETZUNG 49
10. TECHNISCHE SPEZifikATIONEN 50

EINLEITENDE HINWEISE

Bevor Sie das Gerät zusammenbauen, anschließen und verwenden,lesen Sieitte diese Anleitung sorgfältig durch. Sollten Sie Probleme beim Verständnis des Inhalts haben, wenden Sie sichitte an den Verkäufe des Geräts.

Eine Selfstomange und Inbetriebnahme des Gerätes ist bei Verwendung geeigneter Werkzeuge möglich. Es wird jedoch empfohlen, das Gerät von qualifiziertem Personal installmenten zu halten.

Aufgrund der Möglichkeit einer Beschädigung des Zugangskontrollgriffs:

-das Gerät darf nicht in Türen mit Turschließer eingebaut werden,

• die Tur, in die das Gerät eingebaut wird, muss ordnungsgemäß installiert und entlang des Rahmens ausgerichtet sein.
• das Turblatt muss leicht schlieben (nicht federn) und die auf das Gerät einwirkenden maximen Betätigungskräfte dürfen die in den in dieser Anleitung enthaltenen Gerätespezifikationen angegebenen Grenzwerte nicht überschnitten,

Tügriffe mit Zugangskontrolle sollenn nicht in Saunen, Kührläumen und anderen Räumen installiert werden, in denen die relative Luftfeuchtigkeit und die Umgebungstemperatur den in den technischen Spezifikationen des Geräts angegebenen Grenzwert überschreiben.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäß Installation oder Bedienung sowie durch selbstständige Reparaturen und Modifikationen entstehen konnen.

Erinnere dich an:

• das Gerät bestimmungsgemäß verwenden, von Feuchtigkeit und Feuer fernhalten.
• werfen Sie das Gerät nicht ins Feuer, schlagen Sie es nicht, zerdrücken Sie es nicht und setzen Sie es keinen mechanischen Beschädigungen aus.
• reinigen Sie das Gerät nicht mit Wasser. Lösungsmitteln oder anderen Chemikalien.
• reinigen Sie das Gehäuse des Geräts nur, wenn die Stromversorgung unterbrochen ist. Sie können zur Reinigung ein feuchtes Tuch verwenden. Warten Sie jedoch nach der Verwendung, bis das Gehäuse vollständig trocken ist.

-nehmen Sie selbst keine Änderungen oder Reparaturen vor.

HINWEIS!

Geräte mit einem Schutzgrad größter oder gleich IP44 können im Außenbereich montiert werden (z. B. Klingeltasten, externe Video-Gegensprechkassetten, Kameras usw.). Informationen zum Penetrationskoeffizienten finden Sie in den technischen Daten des Geräts.

1. ALLGEMEINE EIGENSCHAFTEN UND ZWECK

Ein elektronischer Tüdrücker mit Zutrittskontrolle schrankt den Zutritt zu geschützten Räumen durch Unbefugte ganz einfach ein. Es ist sowohl für linke als auch für rechte Türen gedacht und der universelle Befestigungsschraubenabstand von 40-45 mm ermöglich in den meisten Fälle die Verwendung eines bereits in der Tur installierten Einsteckschlosses.

Der Griffkorper verfügt über einen Proximity-Schlüsselleser (Mifare 13,56 MHz) und ein Touch-Ziffernfeld mit Bluetooth-Modul. Zusätzlich ist im Griff auf der Zutrittskontrollseite ein Fingerabdruckler serverbaut.

Nachdem Sie den Schlüsselanhänger näher an das Lesegerät gebracht, den richtigen PIN-Code eingegeben oder die mobile Anwendung verwendet oder einen Finger auf den Fingerabdruckleser gelegt haben, wird die Sperre im Inneren des Schlosses freilegegeben.

2. INHALTE FESTLEGEN

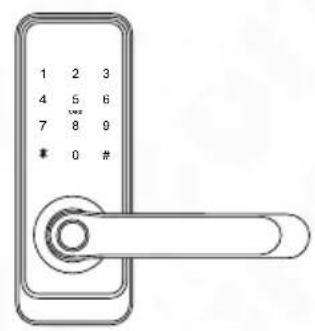

elektronischer Tjurgriff mit Zugangskontrollmodul

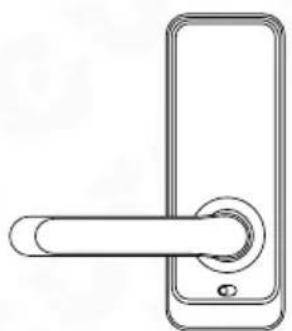

Griff mit eingebautem Batteriefach

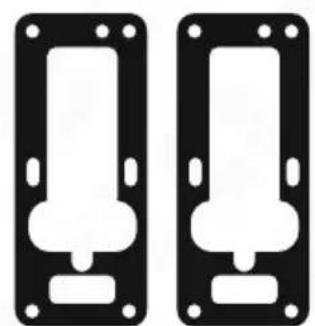

2 Unterlegscheiben rutschfest

2 Schlüssel für das Handbuch die Tur öffnen im Falle eines Scheiterns

Anweisung

Vorlage Montage

★
2 Stifte

Splint entgegenwirken Stift

4 Befestigungsschrauben
Wohnbasis
für Griff mit eingebautem
Batteriefach

4 Schrauben fur Buchsen Montage

4 Armel Montage

schrauben entgegenwirken zusammen Stift

1 Armel entgegenwirken

3 Schrauben zur Gegenhülse

* Aufmerksamkeit
Abhängig von der Dicke des Turblatts sollen den Sie das entsprechende Zubehor auswahlen - Stift, Hulsen und Spannschauben.

3. KONSTRUKTION

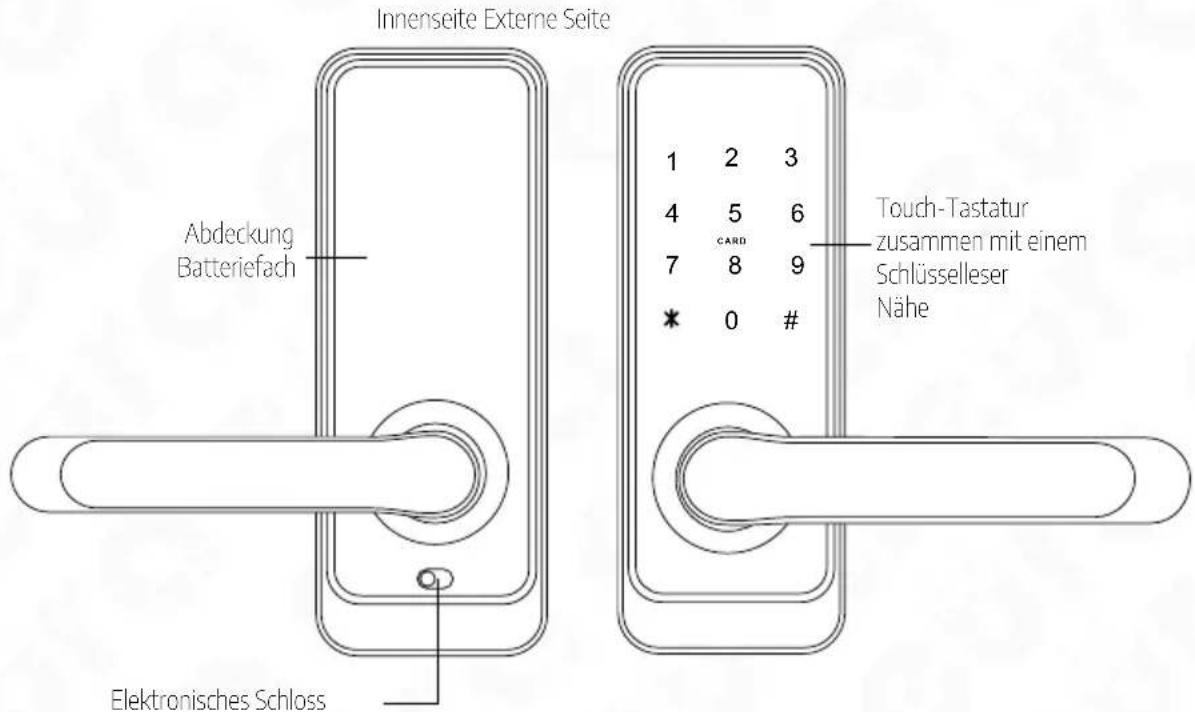

Abb.2.Konstruktion

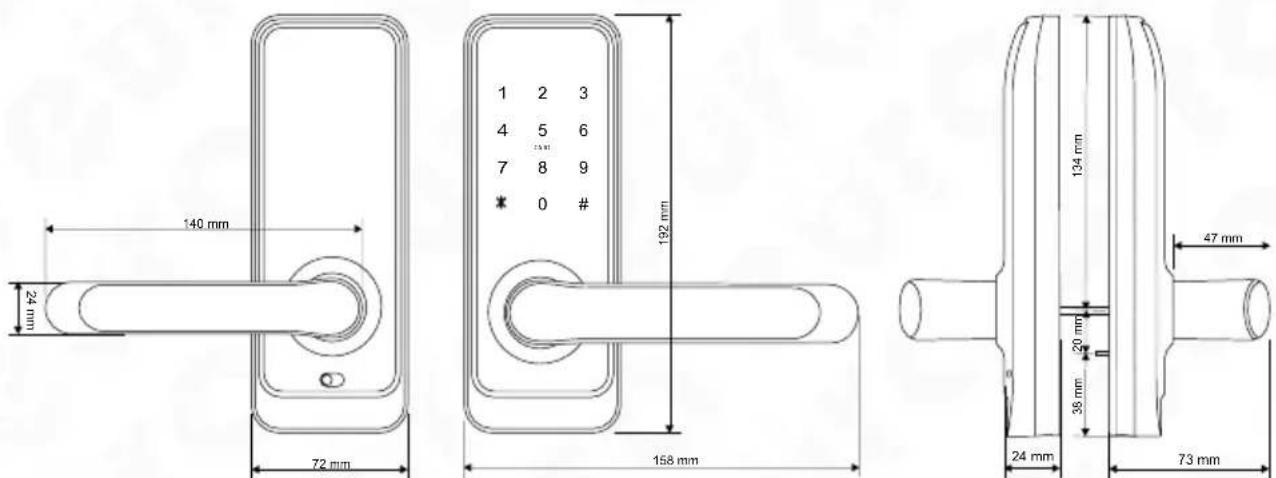

Abb.3.MaBe

4. FUNKTIONSPRINZIP

Nach einem Impuls vom elektronischen Zugangskontrollmodul entriegelt der Servomotor die mechanische Übertragung und erhöglich so das Öffnen der Tur durch normales Drücken des Griffs am Außenbenteil. Das Öffnen wird durch einen Ton signalisiert. Die Wartezeit für das Betätigten des Griffs ist werkseitig auf ca. 5 Sekunden eingestellt, danach wird das Getriebe wieder verriegelt und das Schloss wechsel in den Wartezustand auf einen weiteren Impuls vom elektronischen Zugangskontrollmodul.

Von der Innenseite (des Räumlichkeiten) aus ist es immer möglich, die Tur durch einfaches Drücken des Griffs zu öffnen. Nach dem Schließen der geöffneten Tur wirdsofar der Vertriegungsmechanismus aktiviert, sodass ein Öffnen der Tur von außen ohne einen Impuls vom elektronischen Zutrittskontrollmodul nicht möglich ist.

Im Notfall kann das Schloss mit einem normalen mechanischen Schlüssel geöffnet werden, von dem 2 Stück im Set enthalten sind.

Darüber hinaus verfügt das Gerät über eine Zugangssperffunktion, die es Ihnen ermöglich, den Raum nur über die Administratroranwendung oder den Noteingangsschluss zu betreten.

5. EINBAU EINES ELEKTRONIKGRIFFS IN DIE TÜR

Das Set enthalt Stifte, Hülsen und Schrauben, die den Einbau von Griffen in Türen mit einer Dicke von 35 bis 65 mm ermögen. Wahlen Sie bei der Montage die passende Länge der angebrachten Elemente.

Aufmerksamkeit!

Zur Erhöhung der Sicherheit empfeht sich der Einbau von elektronischen Beschlügen mit Zutrittskontrolle in Falztüren. Es wird außer dem empfohlen, in das Einsteinschloss einen Patenteinsatz einzubauen, der es ermöglich, das Schloss unabhängig von einer Beschädigung des elektronischen Griffs mit einem Schlüssel zu öffnen..

Die Installation sollte mit Notschluss erfolgen, die beim Zuschlagen einer Tur mit einem nicht programmierten Schloss erforderlich sein konnen. Das Schloss sollte an einem geöffneten Turblatt installiert werden. Nach Abschluss der Installation und Programmierung des Schlosses sollte ein Funktionstest des Geräts durchgeführt werden, ebenfalls am geöffnten Turblatt.

Aufmerksamkeit!

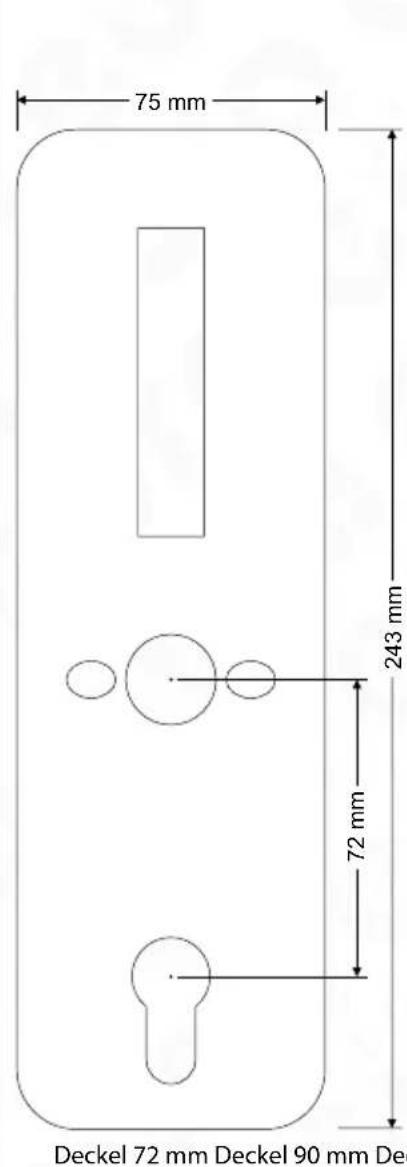

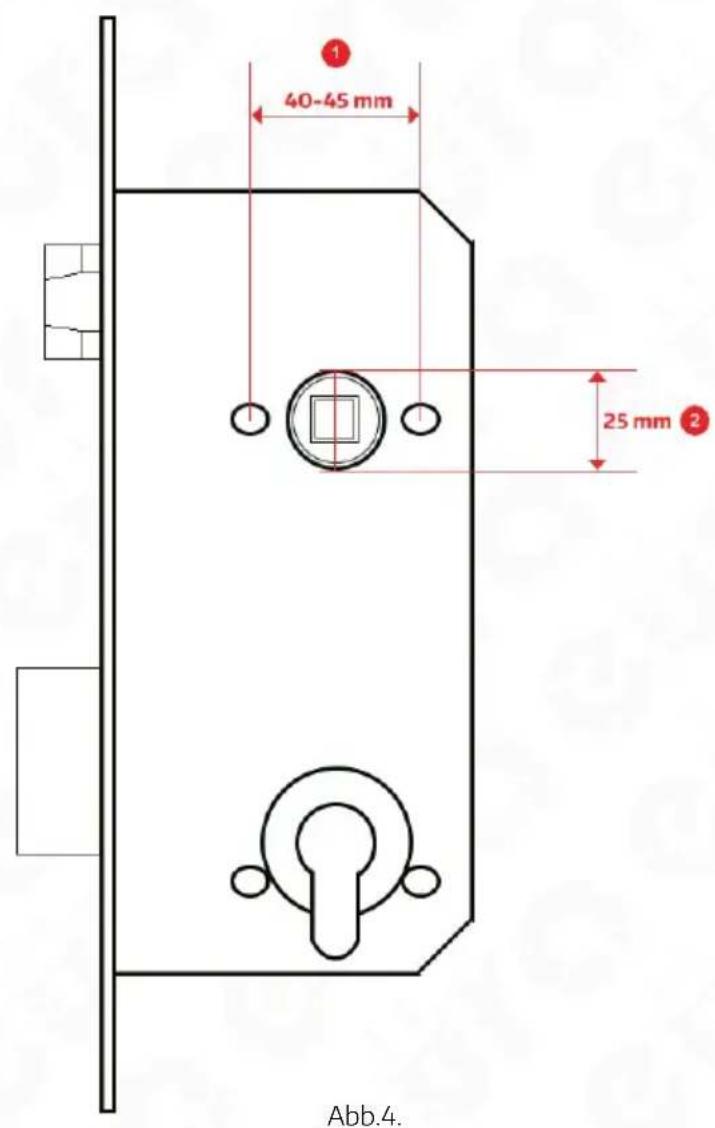

Es wird empfohlen, den Griff mit einem Schloss im Abstand von 72 mm, 90 mm oder 92 mm zu montieren. Es ist möglich, einen Teil des Lochs für den Schließzylinder abzudecken, indem Sie eine entsprechende Montageabdeckung verwenden. Spezielle Gitter für den entsprechenden Abstand müssen separat erworben werden.

Abb. 5.

5.1. GRIFFAUSRICHTUNG EINSTELLEN (LINKE/RECHTE TÜR)

Alle elektronischen Griffe sind universell einsetzbar und konnen sowohl an links als auch rechts öffnenden Türen angebracht werden.

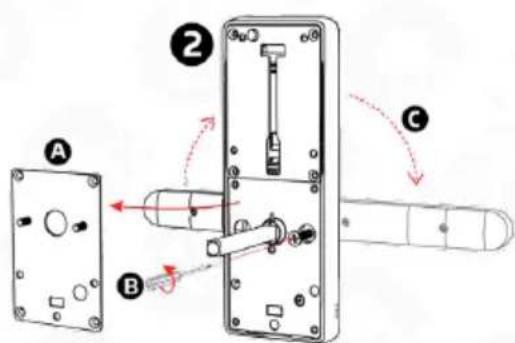

5.1.1 AUSRICHTUNGSEINSTELLUNG - VORNE DES GRIFS

Um die Öffnungsrichtung eines Griffs mit integrierter Zugangskontrolle zu ermitteln, gehen Sie wie folgt vor:

• Losen Sie die 4 Schrauben an der Unterseite des Schildes, mit denen die Abdeckung befestigt ist (Abb. 6).
• Entfernen Sie die Abdeckung (Abb. 6, Pos. 1-A),
• Losen Sie die Sicherungsschraube (Abb. 6, Pos. 2-B),
• Stellen Sie den Griff in die gewünschte Öffnungsrichtung (Abb. 6, Position 2-C).
• Feststellschraube festziehen,
• Abdeckung montieren und Befestigungsschrauben festziehen (Abb. 6, Pos. 3)

Abb. 6.

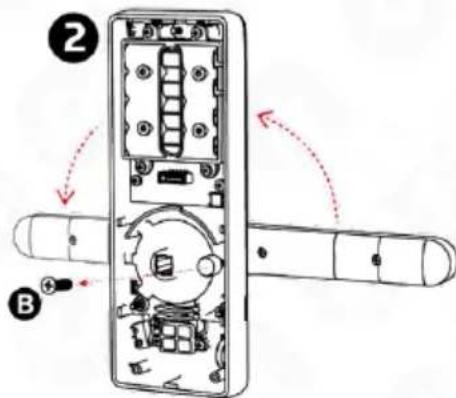

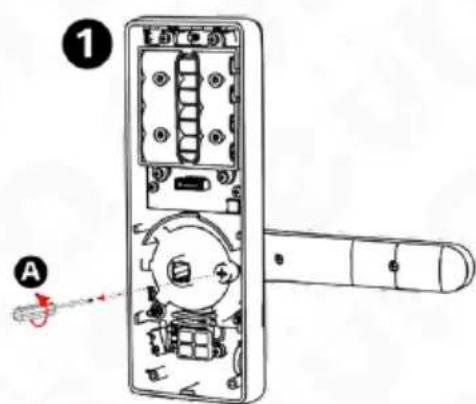

5.1.2 AUSRICHTUNGSEINSTELLUNG - RÜCKSEITE DES SCHILDS

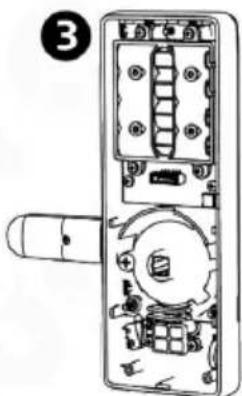

Um die Öffnungsrichtung des Griffs mit eingebautem Batteriefach einzustellen, gehen Sie wie folgt vor:

• Lösen Sie die Sicherungsschraube darüber der Stiftbuchse (Abb. 7, Pos. 1-A).
• Stellen Sie den Griff in die gewünschte Richtung (Abb. 7, Position 2).
• Nachdem Sie die Richtung bestimmte haben, schrauben Sie die Schraube ein, die die Griffrichtung festlegt (Abb. 7, Position 3).

Abb.7

5.2. EINBAU DES STIFTES IN DEN ELEKTRONIKGRIFF

Der Stift sollte in die mit einem Dreieck markierte Buchse im Gerätegehause gesteckt werden und dann der im Zubehörsatz enthaltene Sicherungsstift installiert werden.

Aufmerksamkeit!

Denken Sie beim Einbau des Stifts davon, dass das Element am Schlosskörper zum Griff hin zeigt.

Abb. 8.

VORBEREITUNG EINER ERSATZWELLE

Wenn Sie einen anderen Pin als den im Set enthaltenen verwenden möchten, tun Sie diesitte:

Besorgen Sie sich einen 8 × 8 mm große Stift, messen Sie dann die entsprechende Länge und schreiben Sie den Stift ab.

Aufmerksamkeit: Der Stift muss auf eine geeignete Länge zugeschnitten werden, um eine Bewegung these Elements während des Gebrauchs auszuschreiben, andernfalls besteht die Gefahr einer Beschädigung der Stiftbuchse.

5.3 BATTERIEINSTALLATION

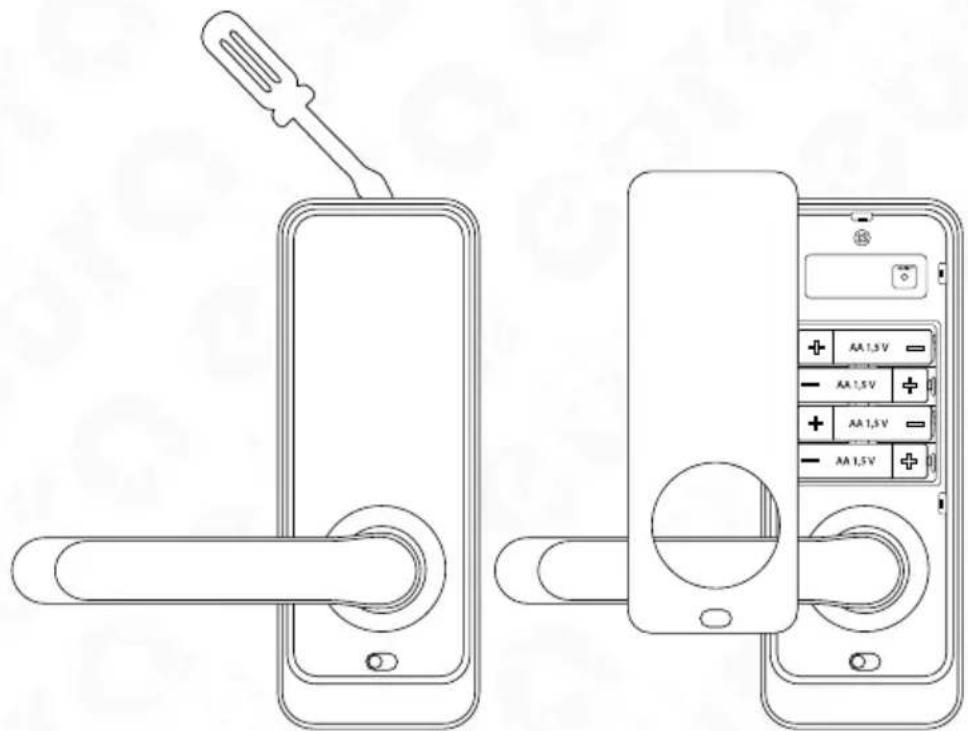

Um die Batterie in das Batteriefach einzubauen, hebeln Sie mit einem Schraubendreher den Batteriefachdeckel in der oberen Mitte auf.

Abb.9

Aufmerksamkeit!

• Für den ordnungsgemäßen Betrieb des Geräts ist die Verwendung von Alkalibatterien erforderlich; aufladbare Batterien sollenn nicht verwendet werden.
• Es wird empfohlen, den Griff bei geöffnetem Turblatt zu installieren und zu programmieren. Nach Überprüfung der korrekten Funktion kann das Turblatt geschlossen werden.
• Nach dem ersten Einlagen der Batterien geht der Drücker automatisch in den scharfgeschalteten Zustand, denken Sie also daran, die Batterien nach dem Einbau des elektronischen Drückers in das Turblatt einzulegen. Wenn die Batterien bereits früher einlegegt wurden, müssen Sie zum Öffnen der Tur den Notschlüssel verwenden, den Sie während der Installation unbedingat damit haben sollenn.

Der elektromechanische Turgriff wird mit 4 DC 1,5 V AA-Alkalibatterien betrieben und kann mit einem Satz Batterien etwa 1 Jahr lang betrieben werden.

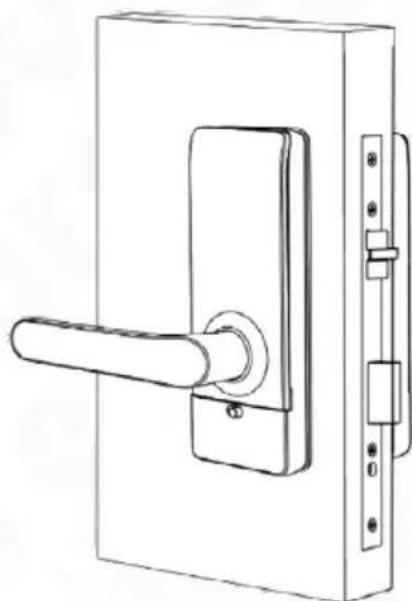

5.4. MONTAGEDIAGRAMM

Um einen elektronischen Turgriff in die Tur einzubauen, müssen Sie:

Abb. 10.

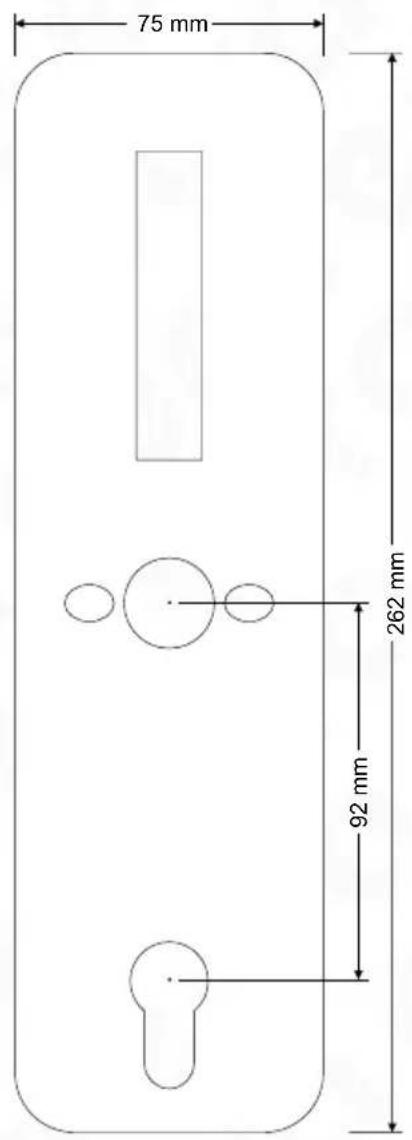

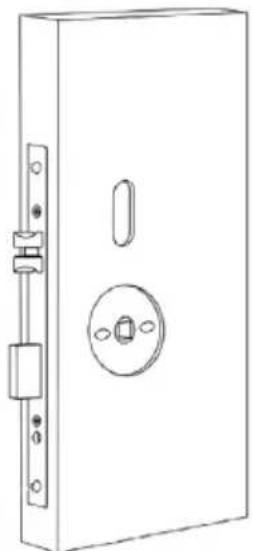

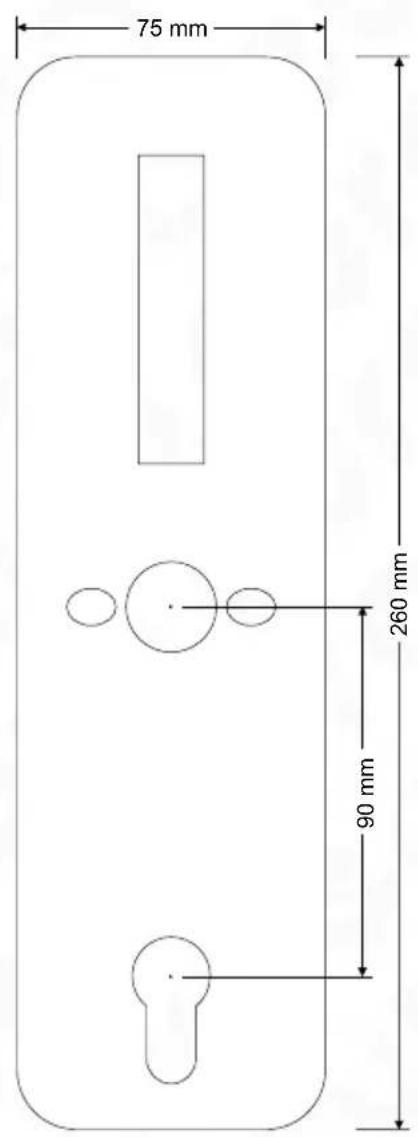

Nutzen Sie vorhandene LÖcher oder bereiten Sie Montagelöcher gemäß der im Bausatz enthaltenen Schäblone vor.

Um Befestigungslöcher zu bohren, entfern den Sie das Schloss von der Tür, stellen Sie sicher, dass es der in Abb. 3 angegebenen Norm entspricht, und bohren Sie dann die Löcher:

a. zwei mit einem Durchmesser von ca. 12 mm, die zum Verschrauben des Innen- und Außenteils des Griffs dieren.
b. eines mit einem Durchmesser von 25 mm, das dazu dient, die Stiftbuchse mit einem Sicherungsstift zu verbergen.
c. Das dritte Langloch (siehe Schablone) dient zur Durchführung des Kabels, das den vorderen Teil des Schildes mit dem hinteren Teil verbindet, und für die mögliche Verwendung eines Gegenstifts.

Abb. 11.

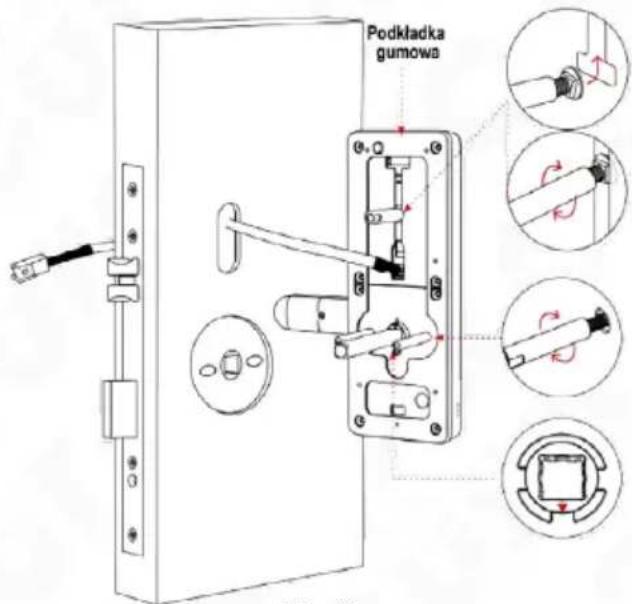

d. Montieren Sie gemäß der Zeichnung die Gummischeibe und schrauben Sie die Hulsen an den vorderen Griffkörper,
e. Verlegen Sie die Verbindungskabel vom außeren Teil des Schildes über das Einsteinschloss.
f. Stecken Sie das Außenteil zusammen mit den Verbindungsmuffen durch das Turblatt mit dem zuvor montierten Schloss

Abb. 12.

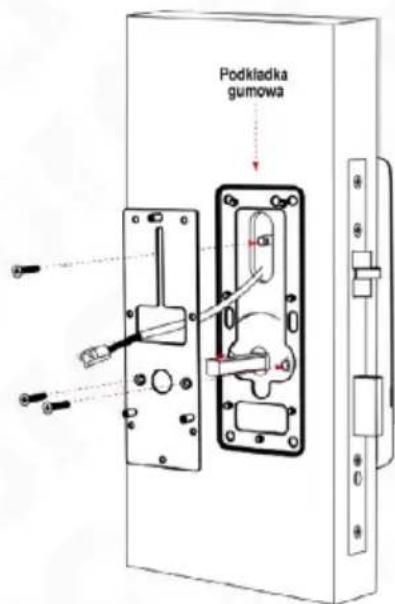

g. Schrauben Sie die Montagebasis vom außeren Teil des Griffs ab und legen Sie eine Gummischeibe auf die Montagebasis,
h. Führn Sie dann die Verbindungskabel durch,
i. AnschlieBend den Montagesockel mit Hilfe der Hul- sen des Griffnnteils anschrauben

Abb. 13

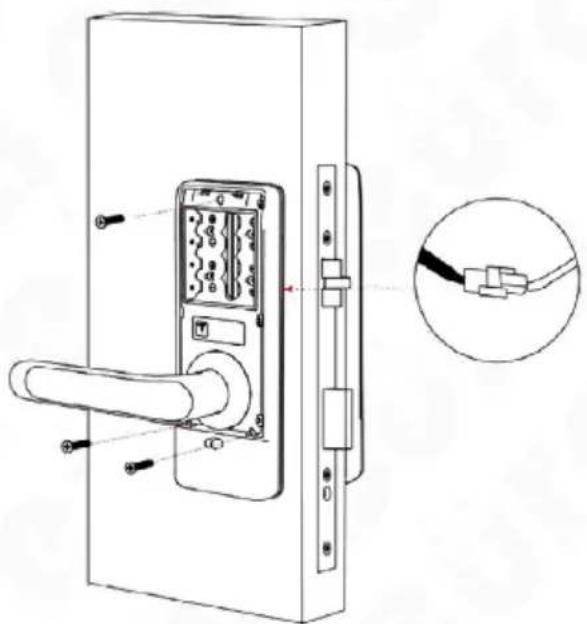

j. Verbinden Sie die Drahte, die beiden Seiten des Griffs verbinden,

k. Entfernen Sie den Batteriefachdeckel und schrauben Sie dann das hintere Gehäuse an die Montagebasis

Abb.14

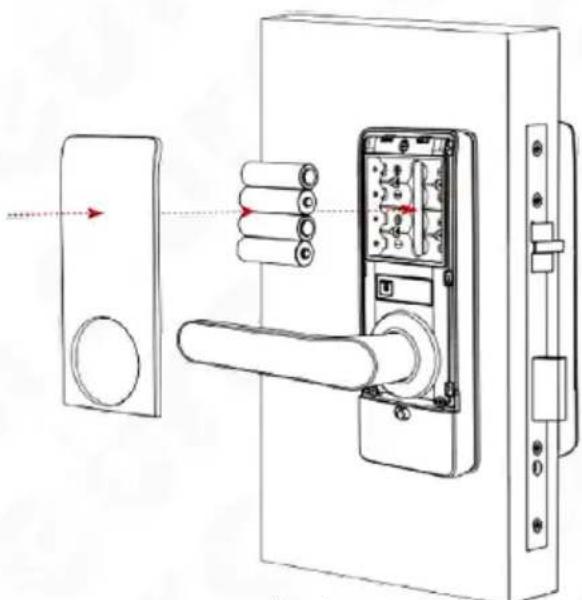

I. Legen Sie 4 Alkalibatterien in das Stromfach ein 1,5V Typ AA,

m. SchlieBen Sie das Batteriefach,

Abb. 15

n. Programmieren Sie den elektronischen Turgriff.

5.5 NOTEINGANG

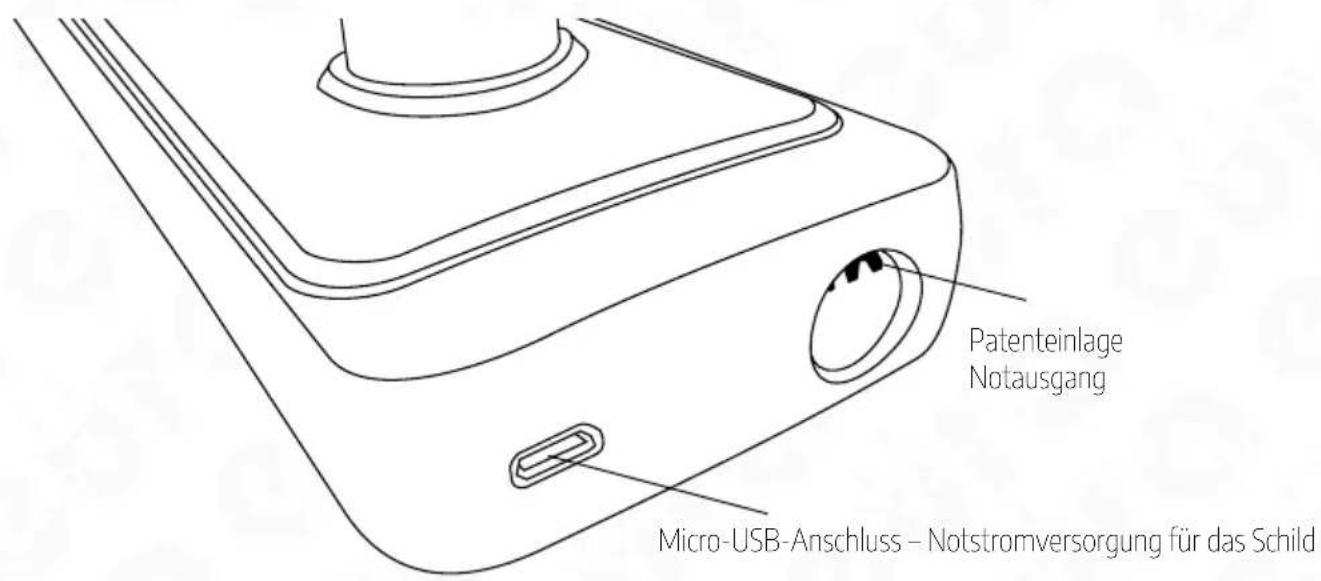

Abb.16.

Wenn Sie das Gelände betreten müssen, stecken Sie den Notschlüssel mit dem Notschlüssel in den Einsatz an der Unterseite des Geräts auf der Zugangskontrollseite und drehen Sie den Schlüssel nach rechts, bis Sie einen Widerstand spuren. Anschließend konnen Sie durch Drucken des Griffs den Raum betreten.

Aufmerksamkeit!

Es besteht die Möglichkeit, den Griff bei entladenem Akku mit Notstrom zu versorgen. Nutzen Sie dazu die Micro-USB-Buchse (DC 5 V) an der Unterseite des Außengriffs.

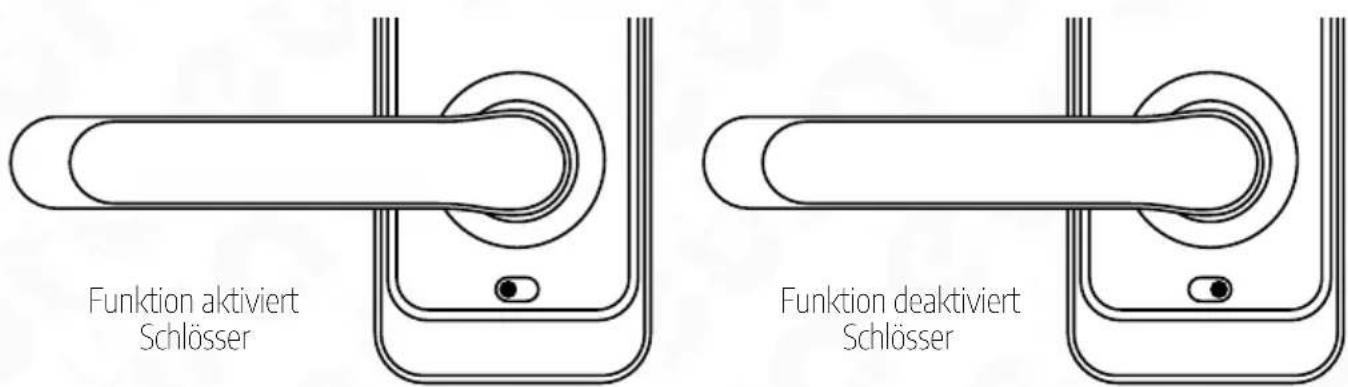

6. ELEKTRONISCHES SCHLOSS

Abb.17.

1. Um die elektronische Sperrfunktion zu aktivieren, müssen Sie in der Anwendung die Funktion „Datenschutzspere" aktivieren.;
2. Wenn sich die Taste in der roten Position befindet, ist sie gesperrt und kann nur durch Admnistratoranwendungen oder einen mechanischen Schlüssel entsprert werden.

7.PROGRAMMIERUNG UND BEDIENUNG DES ELEKTRONIKGRIFS MIT ZUGANGSKONTROLLE

7.1.ADMIN-CODE

Bei der ersten Anmeldung im Programmiermodus müssen wir den Administratorcode eingeben. Zu dieser Zweck:

• Wir aktivieren die Tastatur des Geräts, indem wir sie berühren,
• Wirtreten ein * + #
• Wir vergehen einen 6-stelligen Administratorcode + #
• Wiederholen Sie den 6-stelligen Administratorcode+ #,
• pWenn das Administratorkennwort korrekt registriert ist, stellt das Gerät die Administratorum beriet und leitet uns zum Einstellungsfeld weiter.

* - abbrechen, ruckgangig machen, beenden und loschen.

bestätigen, fertig

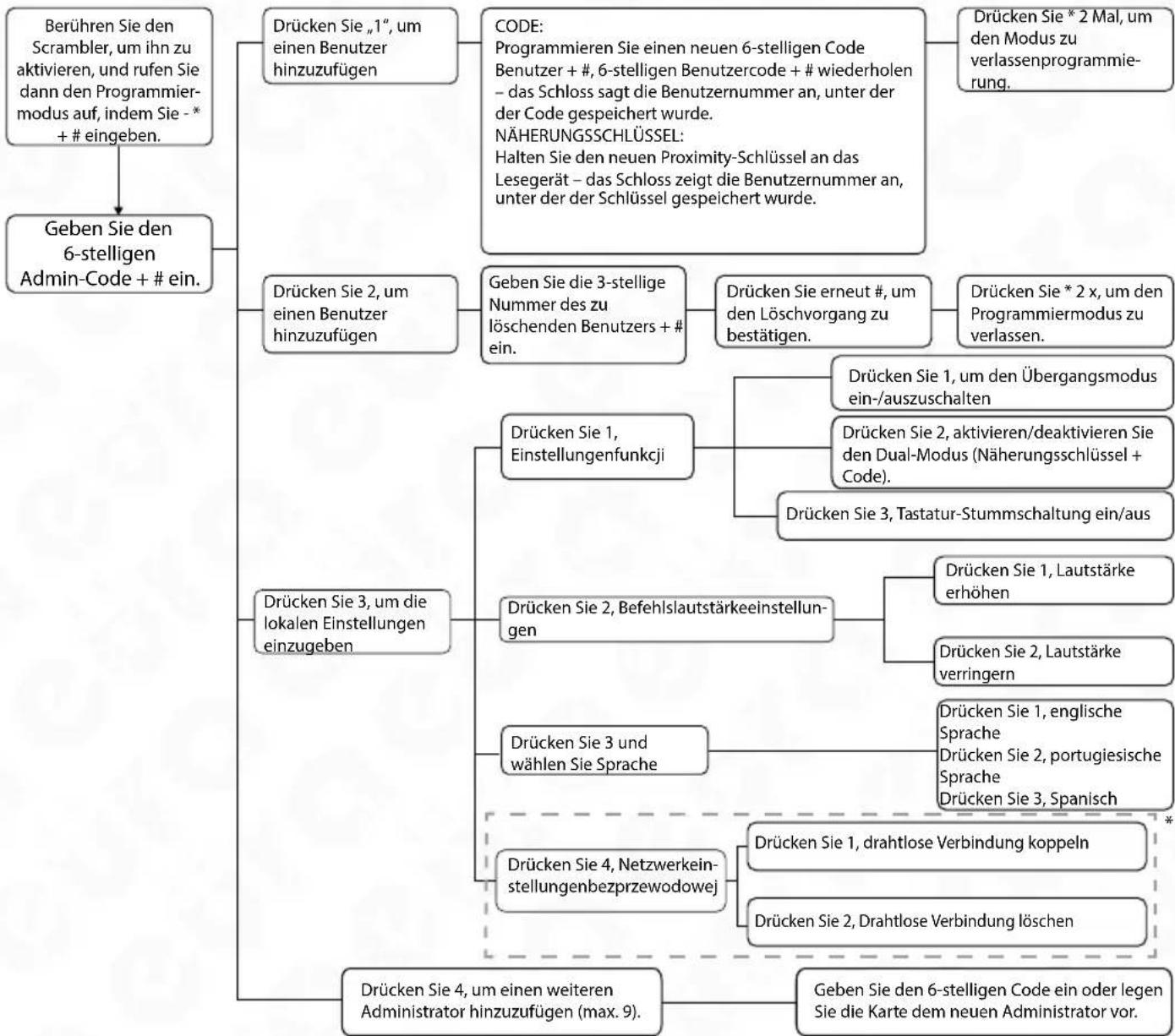

7.1.1. EINSTELLUNGEN

*Funktion für diese Version des Schlosses nicht verfügbar

7.2. MODI PROGRAMMIERUNG

So stellen Sie den Durchgangsmodus ein (Sperre immer im „entsperrten“ Zustand, keine Überprüfung erforderlich):

1. Drücken Sie die Reihenfolge "O" + "#" + Administratorkennwort + "#".
2. Nach erfolglicher Durchführung these Vorgangs erhalten Sie eine Bestätigungsnahricht.
3. Der Turmodus wurde aktiviert, was bedeutet, dass das Schloss nach Verwendung des Proximity-Codes oder Schlüssels des Benutzers entriegelt wird, bis der Benutzer den Proximity-Code oder Schlüssel des Benutzers erneut eingibt..
4. Um den Übergangsmodus zu deaktivieren, wiederholen Sie die Sequenz ab Schritt eins.

7.3 AUTOMATISCHE ENTSPERRZEIT EINSTELLEN

Soändern Sie die automatische Sperrzeit (Sie konnen die Sperrzeit wahren: 5S, 10S, 15S, 20S):

1. Um die automatische Sperre auf 5 Sekunden einzustellen, drücken Sie "1" + "#" + Administratorken-nwort+ "#".
2. Um die automatische Sperre auf 10 Sekunden einzustellen, drücken Sie "2" + "#" + Administrator-kennwort+ "#".
3. Um die automatische Sperre auf 15 Sekunden einzustellen, drücken Sie "3" + "#" + Administratorken-nwort + "#".
4. Um die automatische Sperre auf 20 Sekunden einzustellen, drücken Sie "4" + "#" + Administrator-kennwort + "#".

Nach Durchführung des entsprechenden Vorgangs wird die Sperre nach der ausgewählten Zeit automatisch gespert.

8. GRIFFBEDIENUNG

• Das Schloss entriegeln: Um den geschützten Raum über den elektronischen Turdrücker zu betreten, aktivieren Sie das Urad-Codeschloss, geben Sie anschließend den 6-stelligen Benutzercode ein und bestätigten Sieihn#.
• Verriegeln des Schlosses: Die fünflmalige Eingabe eines falschen Codes oder die Eingabe eines nicht programmierten Proximity-Schlüssels führt dazu, dass das Schloss für etwa 90 Sekunden gespeit wird.

AUFMERKSAMKEIT

Wenn der Batteriestand niedrig ist, aktiviert der Turgriff ein Alarmsignal (einzelner Sirenenton) und generiert die Meldung „Geringe Leistung,itte Batterie wechseln!

9. GRIFF-RÜCKSETZUNG

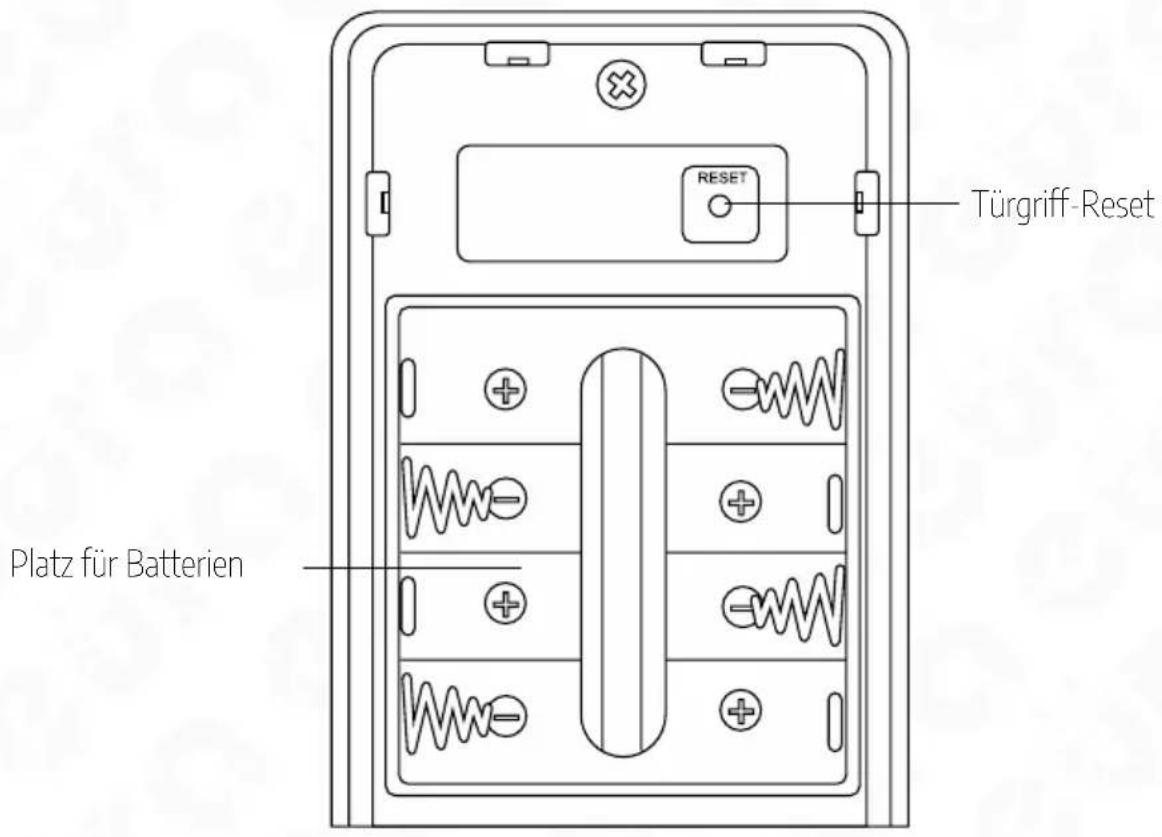

Unter der Batterieabdeckung befindet sich eine Tügriff-Reset-Taste. Um einen Reset durchzufahren, drücken Sie die Reset-Taste 5 Sekunden lang und geben Sie dann den Code 000# über die Tastatur ein. Nach Durchführung des Reset-Vorgangs wurden die Sperrdaten auf die Werkseinstellungen zurückgesetzt.

Abb.18.

1. TECHNISCHE DATEN

PARAMETR
Versorgungsspannung 6 V DC
Netzteiltyp Alkali-Batterien (4 x AA 1.5 V)
Stromaufnahme Standby / Betrieb <18uA / 200 mA
Max. Anzahl Benutzer Näherungsschlüssel, PIN -Codes 300
Einsatzwreck in Türen links-/rechtsseitig
Gehäusematerial Zinc alloy
Dauer des Freigabeimpulses 5-20 s.
Schlüsselcodeeinheit Ja, taktil
Max. Strahlungsleistung (RFID) <5mW
Betriebsfrequenz (RFID) Mifare 13,56 MHz
Zulässige relative Luftfeuchtigkeit 0-95%
Betriebstermoperaturbereich -35°C ~ +55°C
Empfohlener Installationsort interne und externe
Schutzfaktor	IP55
Maximale Bedienkräfte auf das Turschild	Schließkraft oder die Kraft, die erforderlich ist, um den Flügel in Bewegung zu setzen		10 N
	handbetätigte Armaturen	maximales Drehmoment (Nm)	1 Nm
		maximale Stärke	10 N
Maximale Bedienkräfte auf das Turschild	195x73x72 mm
Maße des Turinnenschildes (H x B x T)	195x73x72 mm
Gewichtseinheit	1200 g

Notiz: Der Hersteller besteht sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen

GARANTIEKARTE

Als einziger Vertriebshandlender der Eura-Produkte ist Eura-Tech verpflichtet, einen effizienten Garantie- und Nachgarantieservice zu gewährleisten. In den Ländern, in denen Eura-Tech weder über ein eigenes Servicenetz noch über einen DOOR-TO-DOOR-Service verfügt, werden die Qualitätansprüche von autorisierten Vertriebshandlern der Eura-Produkte auf der Grundlage der unterzeichnen Vertriebsverträge darbeiten. Im Rahmen dieser Verträge stellt Eura-Tech die Finanzierung möglicher Reparaturen und die Lieferung von Ersatzteilen sicherr.
