MANUALE UTENTE ELH51H4 Eura

5.1.1 IMPOSTAZIONE DELL'ORIENTAMENTO - FRONTE DELLAMANIGLIA 89
5.1.2 IMPOSTAZIONE DELL'ORIENTAMENTO - RETRO DELINSEGNA 90
5.2. INSTALLAZIONE DEL PERNO NELLAMANIGLIA ELETTRONICA 90

5.3INSTALLAZIONE DELLA BATTERIA 90
5.4.SCHEMA DI MONTAGGIO 91
5.5 INGRESSO DI EMERGENZA 92

6.SERRATURA ELETTRONICA 94
7.PROGRAMMAZIONE E FUNZIONAMENTO DELLA MANIGLIA ELETTRONICA CON CONTROLLO

ACCESSI 94

7.1.CODICEAMMINISTRATORE 95
7.1.1. IMPOSTAZIONI 95
7.2.PROGRAMMAZIONE MODALITA 95
7.3 IMPOSTAZIONE DEL TEMPO DI SBLOCCO AUTOMATICO 16

1. FUNZIONAMENTO DELLA MANIGLIA 16
2. RESET MANIGLIA 97
3. SPECIFICHE TECNICHE 98

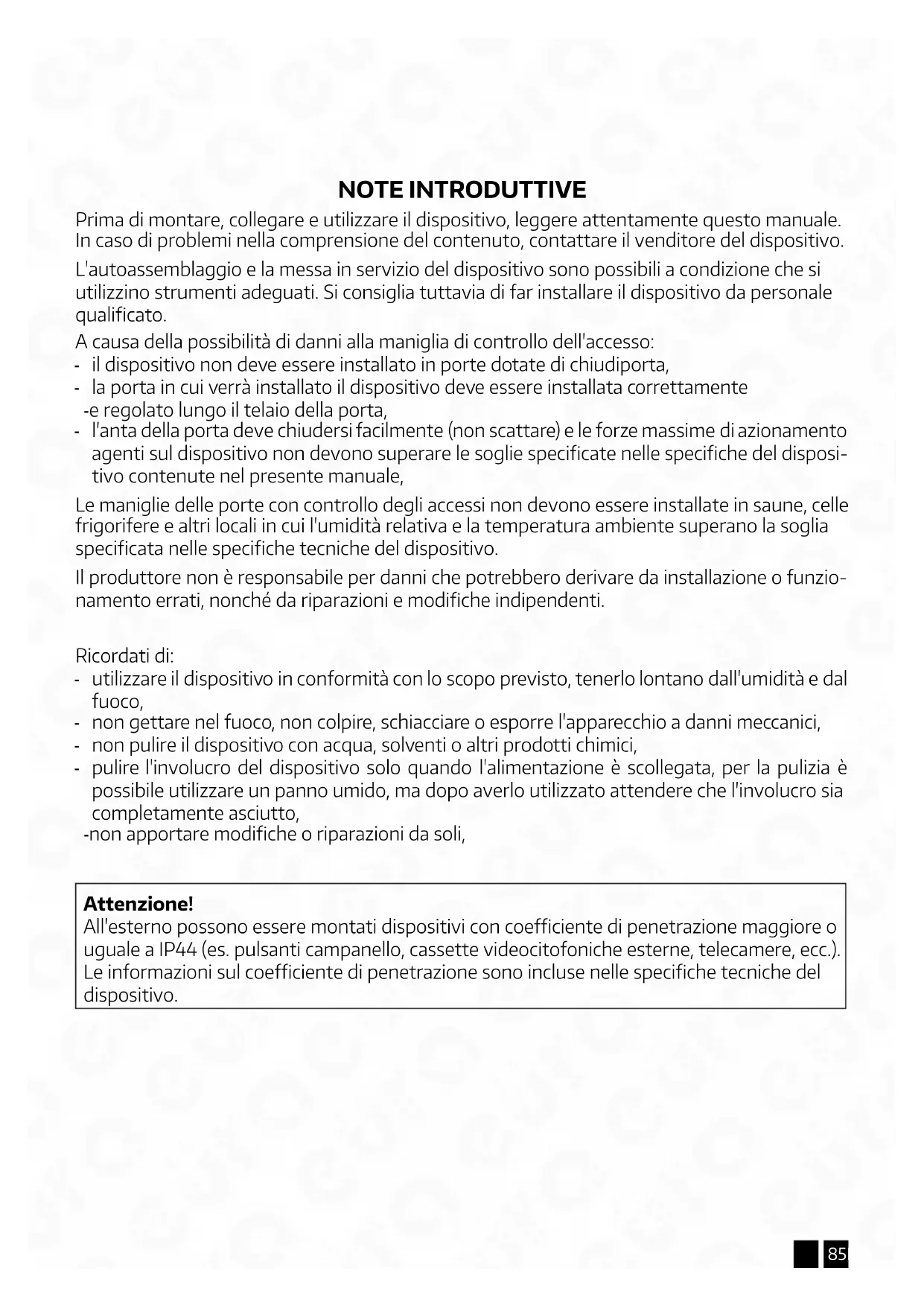

NOTE INTRODUTTIVE

Prima di montare, collegare e utilizzato il dispositivo, leggere attendamente quello manuale. In caso di problemi nella comprenzione del contentuto, contattare il venditore del dispositivo.

L'autoassemblaggio e la messa in servizio del dispositivo sono possibili a condizione che si utilizzino strumenti adeguati. Si consiglia tuttavia di far installare il dispositivo da personale qualificato.

A causa della possibilità di danni alla maniglia di controllo dell'accesso:

• il dispositivo non deve essere installato in porte dotate di chiudiporta,
• la porta in cui verrà installato il dispositivo deve essere installata correttamente
  -e regolato lungo il telaio della porta,
• l'anta della porta deve chiudersi lavorante (non scattare) e le forze massime di azionamento agenti sul dispositivo non devono superare le soglie specificate nelle specifiche del dispositivo containute nel presente manuale,

Le maniglie delle porte con controllo degli accessi non devono essere installate in saune, nelle frigorifere e altri locali in cui l'umidità relativa e la temperature ambiente superano la soglia specificata nelle specifiche tecniche del dispositivo.

Il produttore non è responsabile per anni che potrebbero derivare da installazione o funzionamento errati, nonché da riparazioni e modifiche independenti.

Ricordati di:

-utilizzare il dispositivo in conformità con lo scopo previsto,tenerlo lontano dall'umidità e dal fuoco.

• non gettare nel fuoco, non colpire, schiacciare o esporre l'apparecchio a danni meccanici,

• non pulire il dispositivo con acqua, solventi o altri prodotti chimici.

• pulire l'involucro del dispositivo solo quando l'alimentazione è scollegata, per la pulizia è possibile utilizzato un panno umido, ma dopo averlo utilizzato attendere che l'involucro sia completenesse asciutto.

-non apportare modifiche o riparazioni da soli,

Attenzione!

All'esterno possono essere montati dispositivi con coefficiente di penetrazione maggiore o uguale a IP44 (es. pulsanti campanello, cassette videocitofoniche esterne, teacamere, ecc.). Le informazioni sul coefficiente di penetrazione sono incluse nelle specifiche tecniche del dispositivo.

1. CARATTERISTICHE GENERALI E SCOPO

Una maniglia elettronica con controllo accessi limita migliormente l'accesso ai locali protetti da parte di persona non autorizzate. É destinato sia alle porte sinistre che a quella destre e la spaziatura universale delle viti di montaggio di 40-45 mm consente nella maggior parte dei casi di utilizzato una serratura da infrilare più installata nella porta.

Il corpo maniglia è dotato di essere di chiavi di prossimità (Mifare 13,56 MHz) e di tastierino numero touch con modulo Bluetooth. Inoltre, nella maniglia dal lato del controlledtto accessi è installato un lavoro di impronte digitali.

Dopo aver avvincato la chiave allettore, aver inserto il codice PIN corretto outilizzato l'applicazione mobile o posizionato un dito sullettore di impronte digitali, la serratura all'interno della serratura viene sbloccata.

2. IMPOSTA I CONTENUTI

maniglia elettronica con modulo controlo accessi

maniglia con incasso vano batteria

2 rondelle antiscivolo

2 tasti per il funzionamento manualergyz la porta in caso di guasto

Istruzioni

modello
assemblaggio

* 2 permi

coppiglia contrattaccare spillo

4 viti di montaggio base abitativa per maniglia con incasso vano batteria

4 viti per boccole assemblaggio

4 maniche assemblaggio

vite contrattaccare aggintivo spillo

1 manica contrastando

Fig.1.

3 viti alla contromanica

* Attenzione

A seconda dello spessore dell'anta, selezionare gli accessori appropriati: perno, manicotti e viti di serraggio.

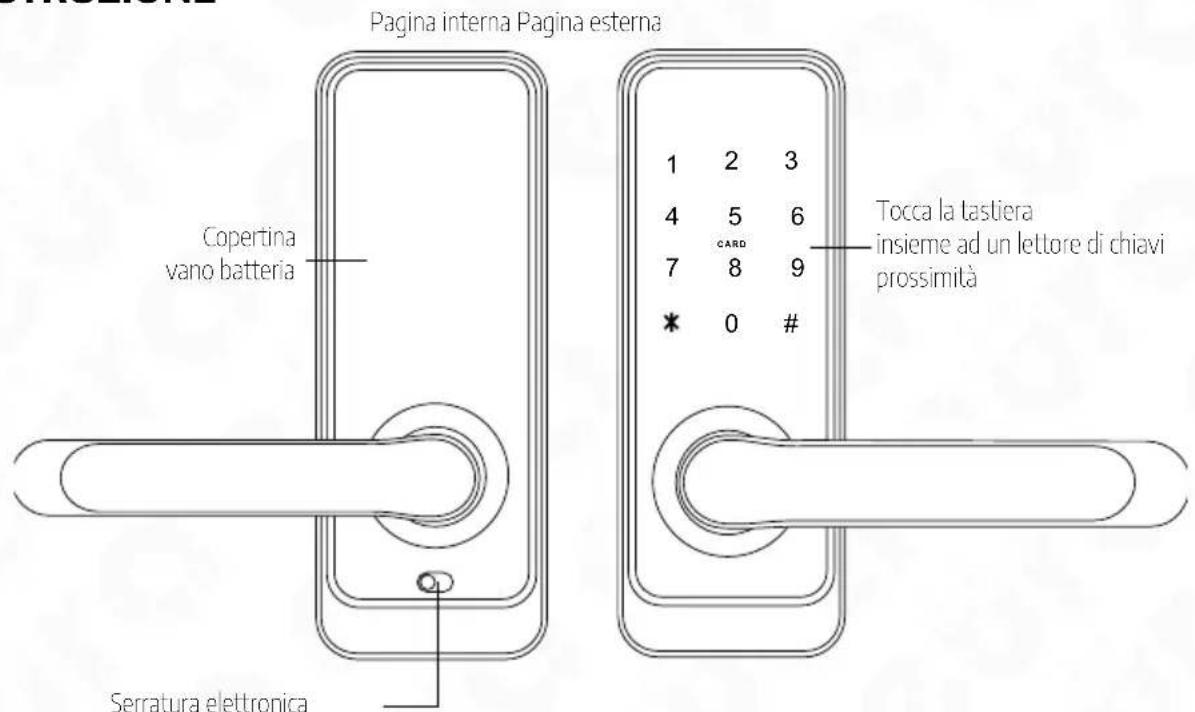

3.COSTRUZIONE

Rys. 2. Costruzione

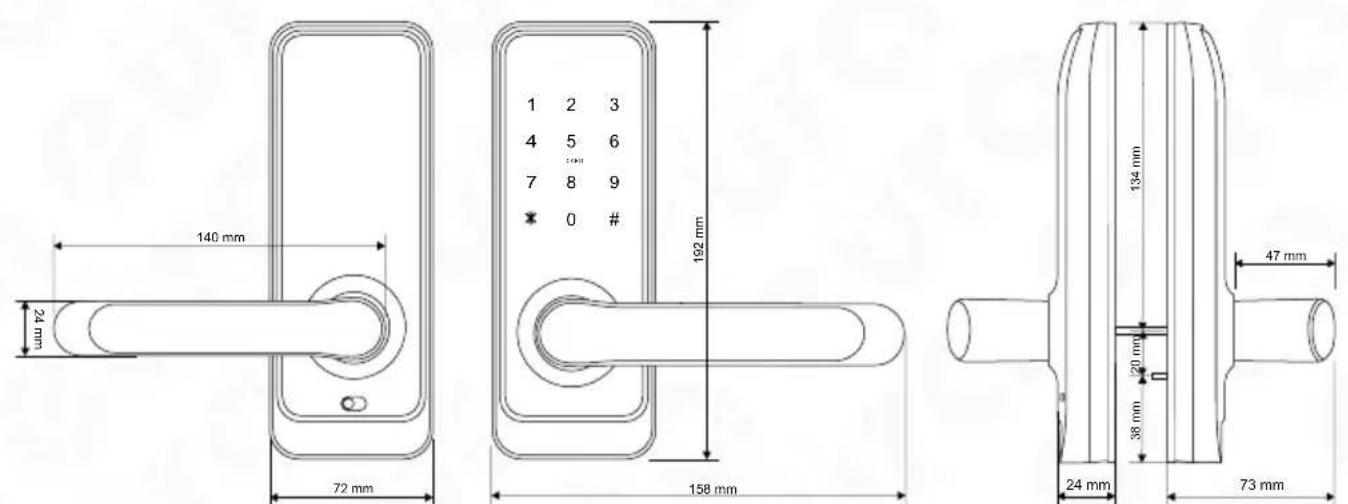

Rys. 3. Dimensioni

Dopo aver dato un impulso dal modulo elettronico di controllo accessi, il servomotore sblocca la trasmissione meccanica, consentendo così l'apertura della porta premendo normalmente la maniglia posta sulla parte esterna. L'apertura è segnalata da un suono. Il tempo di attesa per premere la maniglia è impostato in fabbrica su circa 5 secondi, dopodiché la serratura viene nuovamente bloccata e la serratura passa allo stato di attesa per un altro impulso dal modulo elettronico di controllo accessi.

Dall'interno (del locale), è sempre possibile aprire la porta semplicamente premendo la maniglia. Dop o aver chiuso la porta aperta, il meccanismo di chiusura si attiva immediatamente, rendendo impossibile l'apertura della porta dall'esterno senza un impulso dal modulo elettronico di controllo accessi.

È possibile aprire la serratura in caso di emergenza utilizzando una normale chiave meccanica, di cui 2 incluse nel set.

Inoltre, il dispositorio dispone di una funzione di blocco dell'accesso, che consente di entrare nella stanza solotramite l'applicazione amministratore o la chiave di ingresso di emergenza.

5. INSTALLAZIONE DI UNA MANIGLIA ELETTRONICA NELLA PORTA

Il set comprende perni, manicotti e viti che consentono l'installazione di maniglie su porte con uno spessore di 35 65~mm .Durante il montaggio, selezionare la lunghezza appropriata degli elementi allegati.

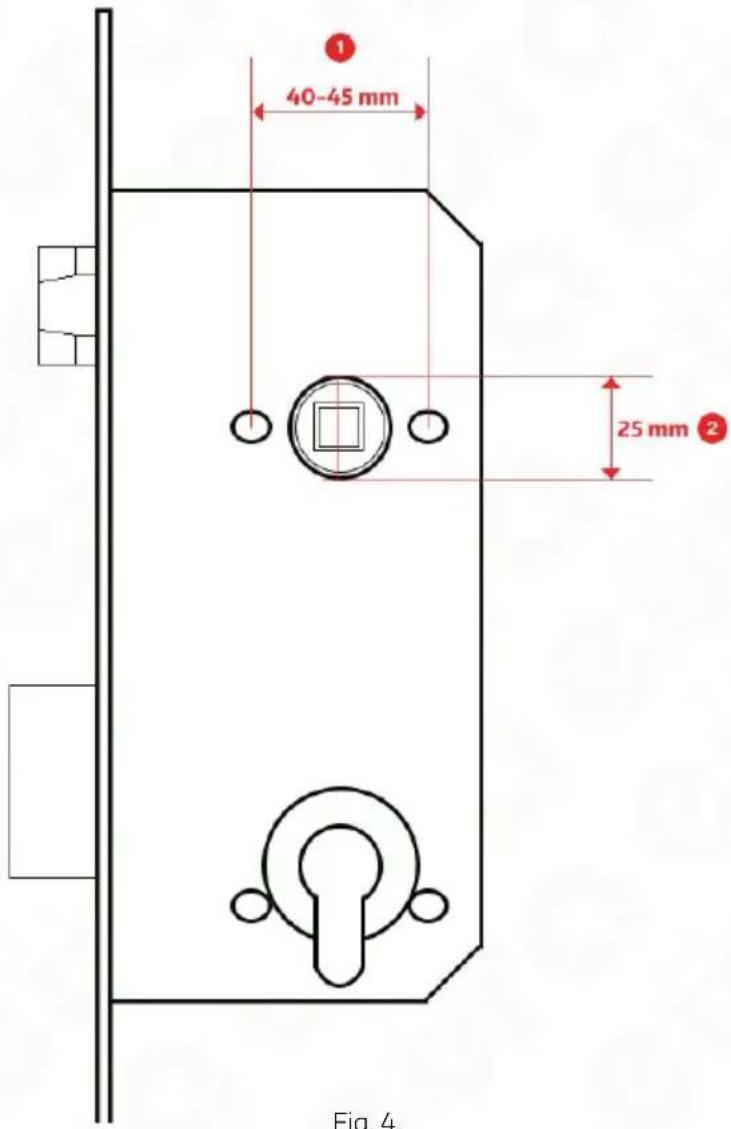

Attenzione!

DPer augmentare la sicurezza, si consiglia di installare le maniglie elettroniche con controllo accessi nelle porte con battuta. Si consiglia inoltre di installare nella serratura da infrilare un inserto di serratura, grazie al quale è possibile après la serratura con la chiave indipendentemente dal danneggiamento della maniglia elettronica.

L'installazione deve essere eseguita con chiavi di emergenza, che potrebbero essere necessarie in caso di sbattimento di una porta con serratura non programmata. La serratura deve essere installata su un'antaperta. Dopo aver completingo l'installazione e la programmazione della serratura, è necessario eseguire un test di funzionamento del dispositivo anche sull'antaperta.

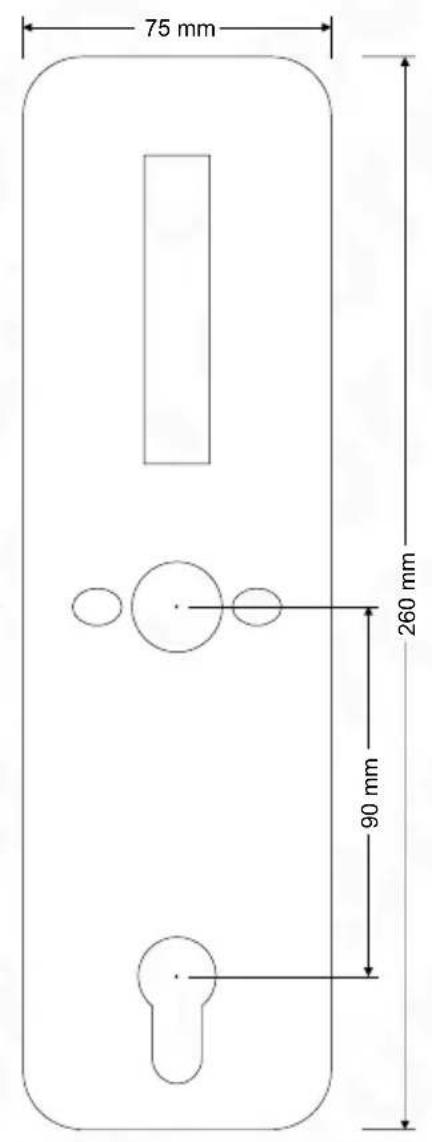

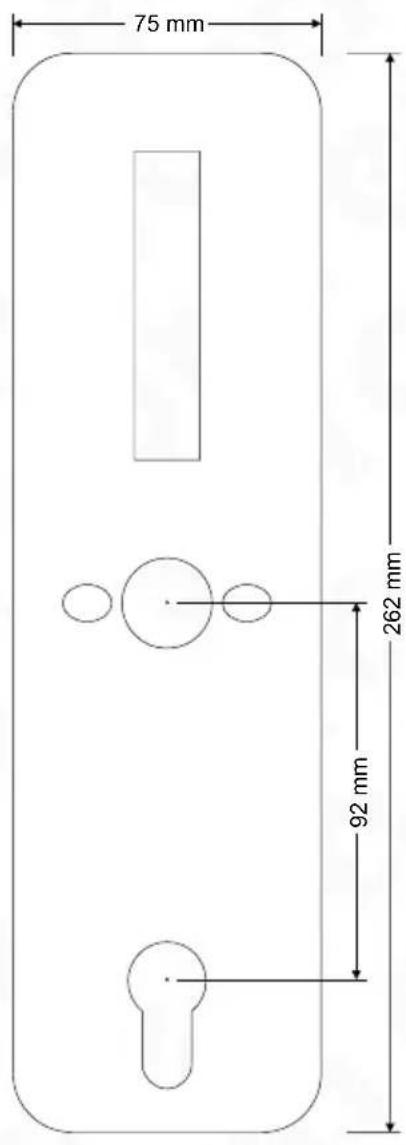

Attenzione!

Si consiglia di installare la maniglia utilizzato una serratura con interasse 72mm , 90mm o 92mm . è possibile coprire parte del foro dedicato al cilindro della serratura utilizzando un apposto coperchio di montaggio. Le griglie dedicate per la spaziatura adeguata devono essere acquistate separamente.

Fig. 5.

5.1. IMPOSTAZIONE DELL'ORIENTAMENTO DELLA MANIGLIA (PORTA SINISTRA/DESTRA)

Tutte le maniglie elettroniche sono universali e possono essere fissate sua su porte con aperture a destra che a sinistra.

5.1.1IMPOSTAZIONE DELL'ORIENTAMENTO - FRONTDELLA MANIGLIA

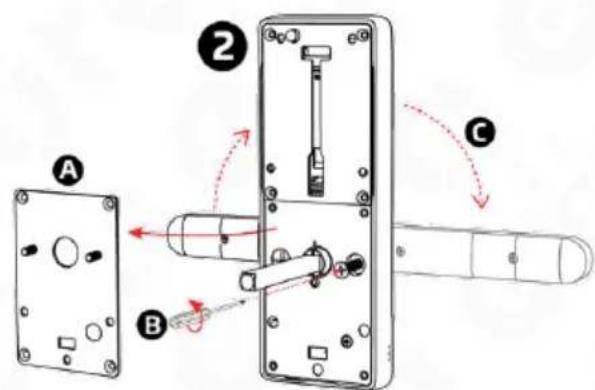

Per determinare il senso di aperture di una maniglia con controllo accessi integrato:

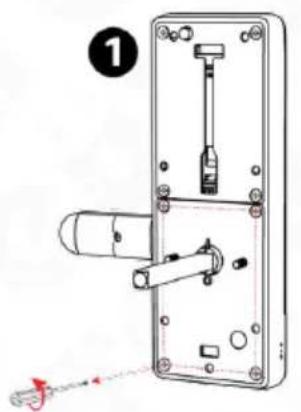

• svitare le 4 viti alla base della targa che fissano il coperchio (Fig. 6),
• togliere il coperchio (fig. 6, pos. 1-A),
• svitare la vite di bloccaggio (fig. 6, pos. 2-B),

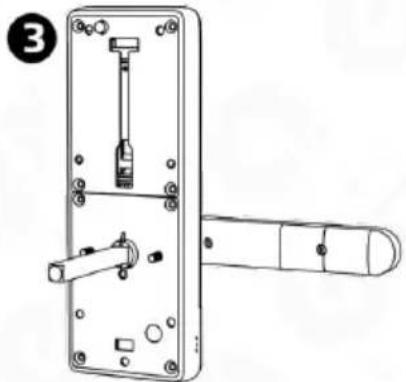

• regolare la maniglia nel senso di aperture desiderato (fig. 6, posizione 2-C)
• stringere la vite di bloccaggio,
• installare il coperchio e serrare le viti di montaggio (fig. 6, pos. 3)

Fig. 6.

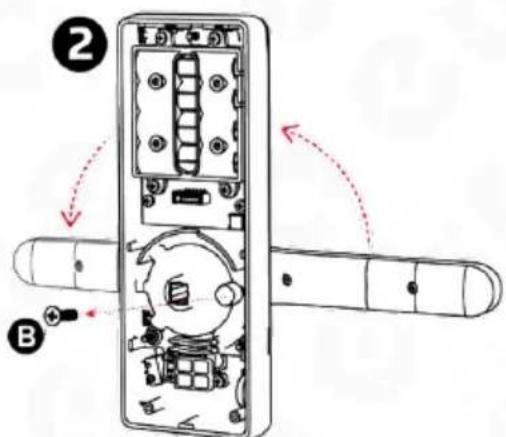

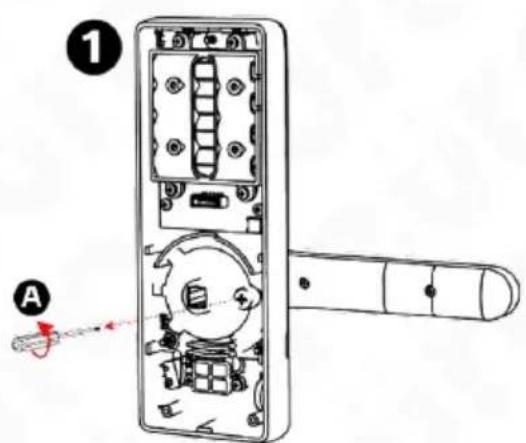

5.1.2 IMPOSTAZIONE DELL'ORIENTAMENTO - RETRO DEL INSEGNA

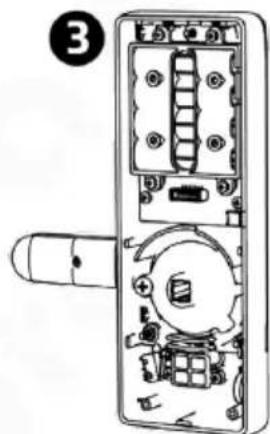

Per impostare il senso di aperture della maniglia con vano batterie integrato procedere come segue:

• svitare la vite di bloccaggio posta accanto alla presa del pin (fig. 7, pos. 1-A)
• regolare la maniglia nella direzione desiderata (fig. 7, posizione 2)
• dello, avvite la vite di regolazione della direzione della mani-glia (fig. 7, posizione 3).

Rys. 7

5.2. INSTALLAZIONE DEL PERNO NELLA MANIGLIA ELETTRONICA

Il perno deve essere posizionato nella presa situata nel corpo del dispositivo contrassegnata da un triangolo, quando installare il perno di bloccaggio incluso nel set di accessori.

Attenzione!

Quando si installa il perno, ricordare che l'elemento sul corpo della serratura è diretto verso il basso lungo la maniglia.

Fig. 8.

PREPARAZIONE DI UN ALBERO DI RICAMBIO

Se desideri utilizzare un pin diverso da quello incluso nel set, procedi come segue: procuratevi uno spillo da 8 × 8 mm, poi misurate la lunghezza adeguata e tagliate lo spillo.

Attenzione: Il perno deve essere tagliato ad una lunghezza adeguata per eliminare la possibilità di spostare quello elemento durante l'uso, altrimenti la presa del perno sare a rischio di danneggiamento.

5.3 INSTALLAZIONE DELLA BATTERIA

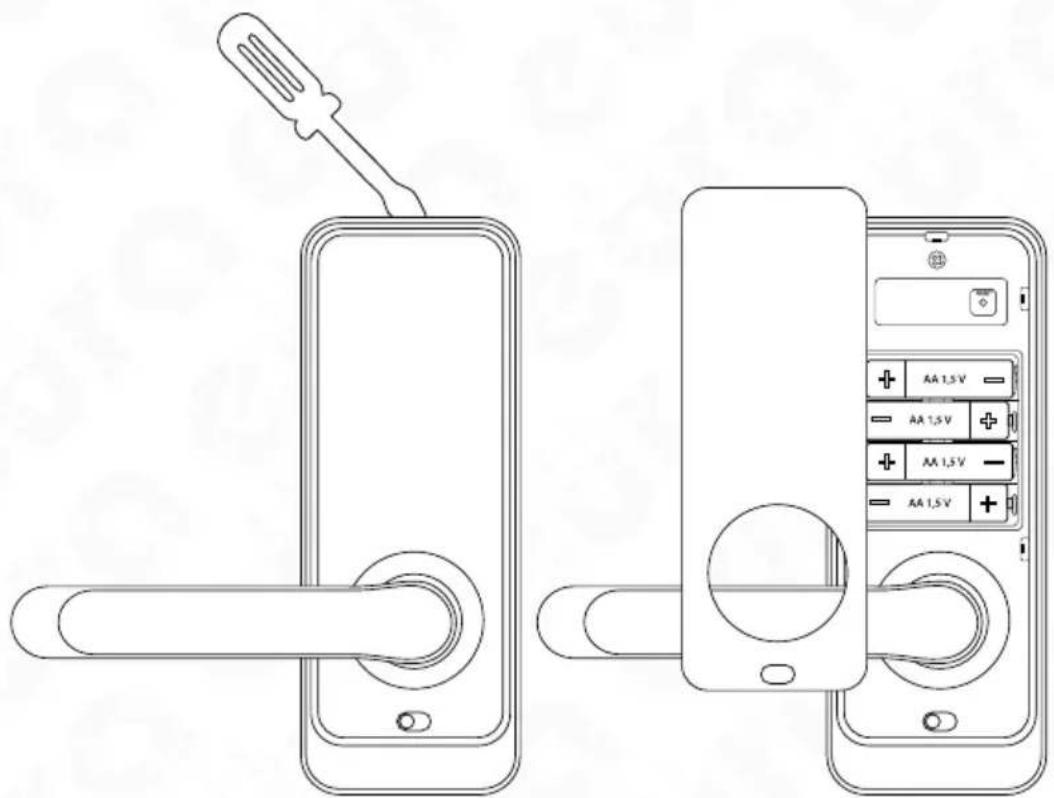

Per installare la batteria nel vano batteria, utilizzato un cacciavite per sollevare il coperchio del vano batteria in alto al centro.

Fig. 9.

Attenzione!

• Per il correto funzionamento del disposativo è necessario l'uso di batterie alcaline; non devono essere utilizzate batterie ricaricabili.
• Si consiglia di installare e programmare la maniglia con l'anta aperta; dopo aver verificato il corretto funzionamento è possibile chiudere l'anta;
• Dopo aver inserito le batterie per la prima volta, la maniglia passa automaticamente allo stato armato, quando ricordarsi di inserire le batterie dopo aver installato la maniglia elettronica nell'anta della porta. Se le batterie sono state inserite precedentemente, per aprire la porta è necessario utilizzato la chiave di emergenza, che si consiglia di avere con se durante l'infallazione.

La maniglia elettromeccanica della porta è alimentata da 4 batterie alcaline AA da 1,5 V CC e può funzionare per circa 1 anno con un set di batterie.

5.4. SCHEMA DI MONTAGGIO

Per installare una maniglia elettronica, procedere come segue:

Fig. 10.

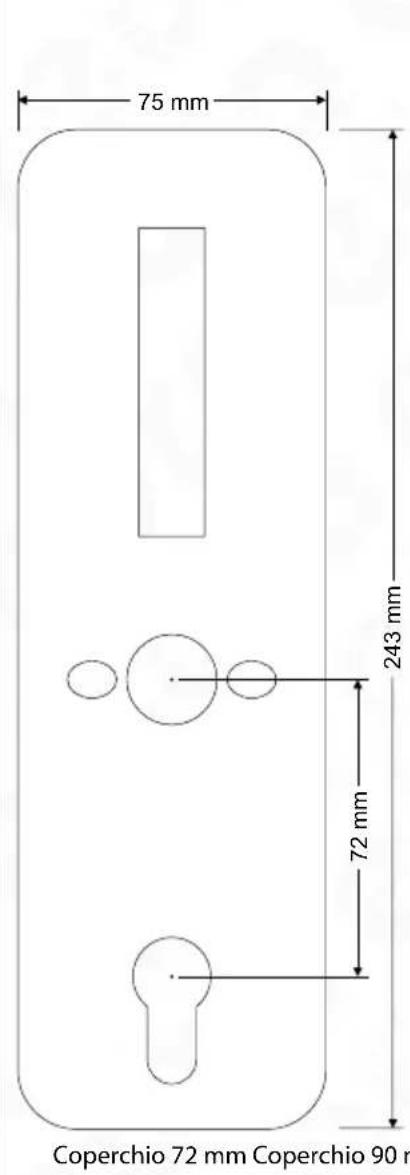

Utilizzare i fori esistenti o predisporre i fori di montaggio secondo la dima inclusa nel kit.

Per effettuare i fori di montaggio, rimuovere la serratura alla porta, accertarsi che sia conforme alla norma indicata in Fig. 3, quindi praticare i fori:

a. due del diametro di circa 12mm ,utilizzati per avvite insieme la parte interna ed esterna del manico.
b. juno del diametro di 25mm ,utilizzato per nascondere la presa del perno con perno di bloccaggio.
c. il terzo foro allungato (vedi dima) è realizazo per il passaggio del cavo che collega la parte anteriore del cartello con la parte posteriore e per l'eventuale utilizzato di un controerno.

Fig. 11.

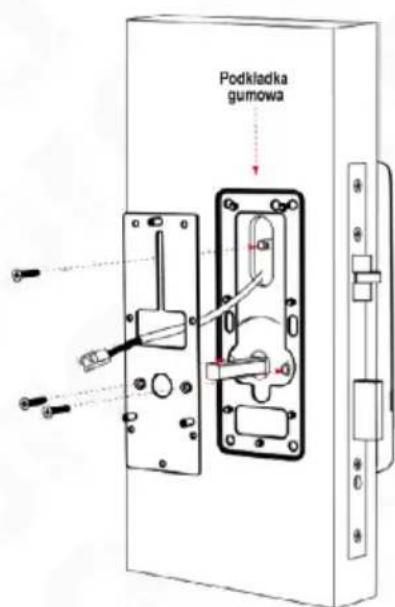

d. secondo il disegno, installare la rondella di gomma e avvitare i manicotti al corpo della maniglia anteriore,
e. ffar passare i cavi di collegamento provenienti alla parte esterna del cartello sopra la serratura da infilare

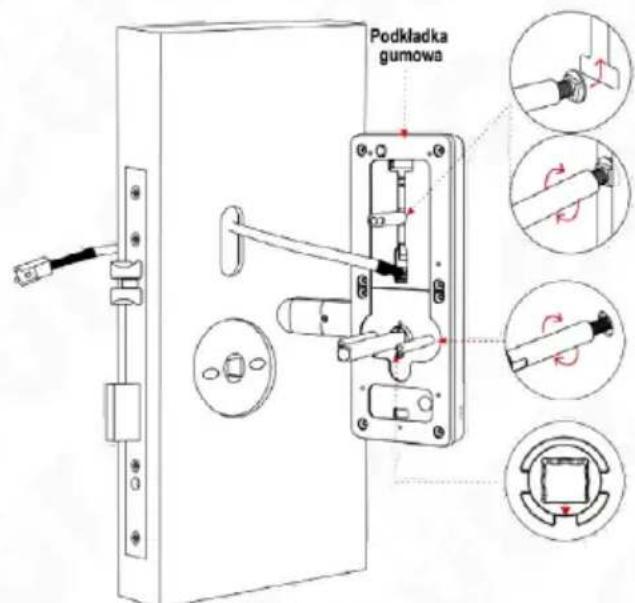

f. insere la parte esterna insieme ai manicotti di collegamentoattraverso I'anta della porta con la serratura precedentente installata

Fig. 12.

g. svitare la base di montaggio alla parte esterna della maniglia, posizionare una rondella di gomma sulla base di montaggio,
h. quindi far passare i fili di collegamento,
i. pcome avvitare la base di montaggio utilizzato i manicotti della parte interna della maniglia

Fig. 13

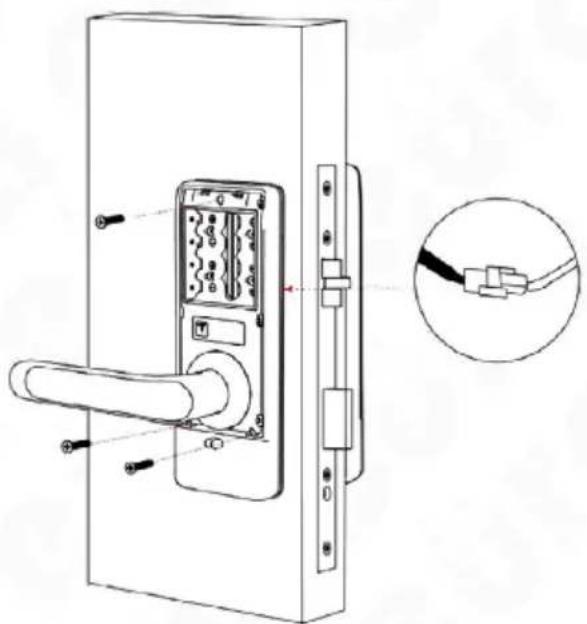

j. collegare i fili che collegano entrambi i lati della maniglia,
k. rimuovere il coperchio del vano batteria, quindi avvitare il corpo posteriore alla base di montaggio

Rys.14

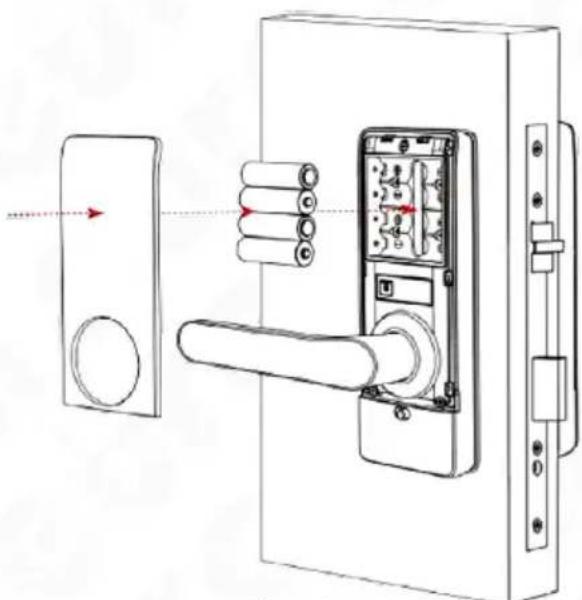

I. inseire 4 batterie alcaline AA da 1,5 V nel vano alimentazione,

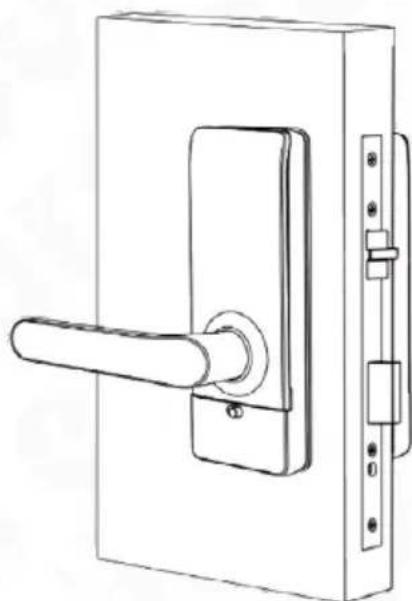

m. chiudere il vano batterie,

Fig. 15

n. programmare la maniglia elettronica della porta.

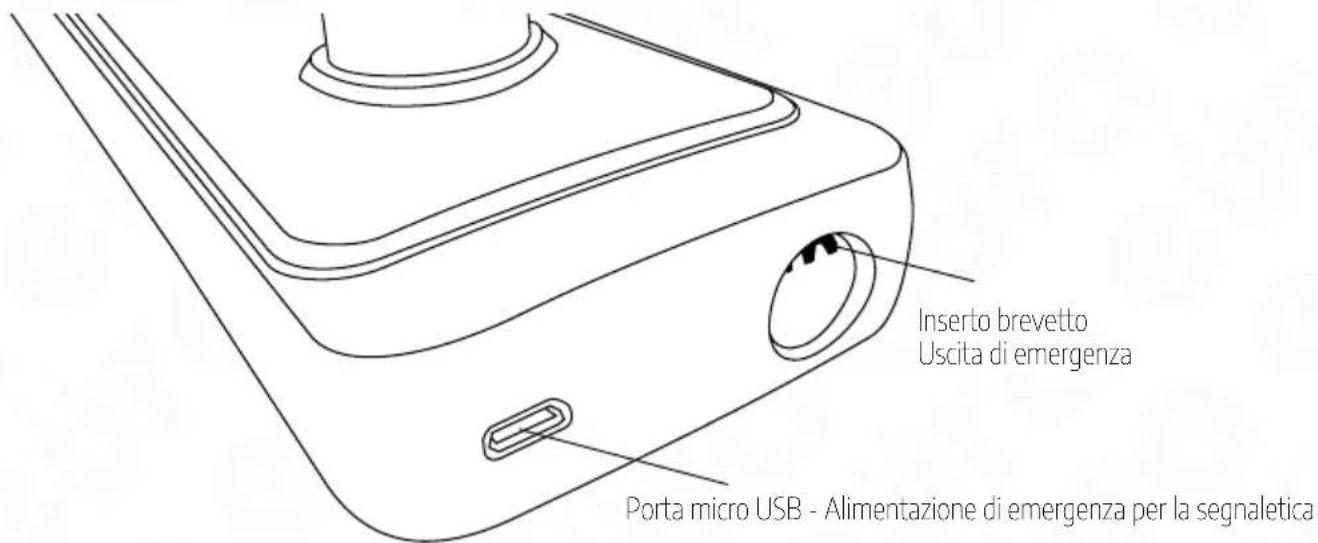

5.5 INGRESSO DI EMERGENZA

Fig. 16.

Se è necessario entrare nel locale, utilizzare la chiave di emergenza per insere la chiave di emergenza nell'inserto situato nella parte inferiore del dispositivo dal lato controlo accessi e girare la chiave verso destra fino ad avvertire resistenza. Quindi, premendo la maniglia, cui entrare nella stanza.

Attenzione!

È possibile fornire alimentazione di emergenza alla maniglia in caso di batteria scarica. A quello scopo utilizzato la presa micro USB (DC 5 V) situata nella parte inferiore della maniglia esterna.

6. SERRATURA ELETTRONICA

Fig. 17.

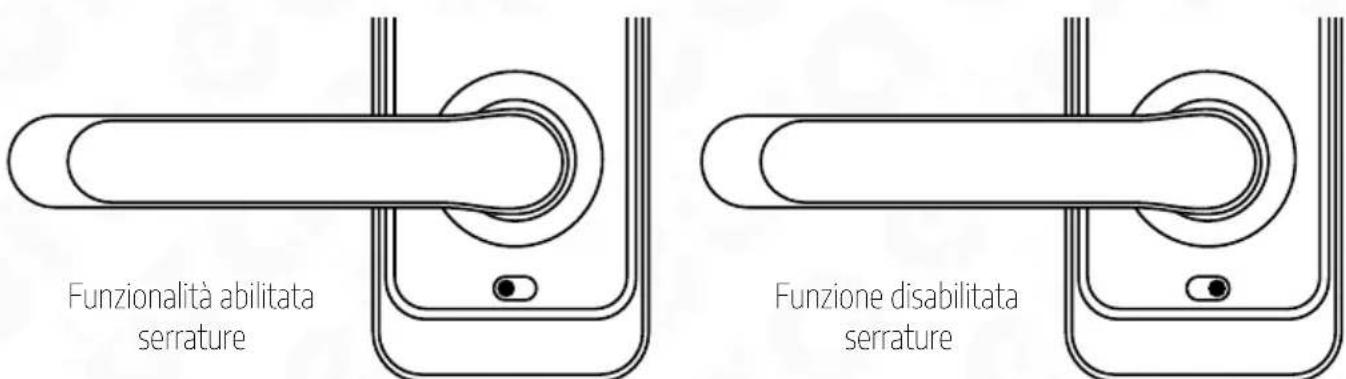

1. Per abilitare la funzione di blocco elettronico, è necessario attivare la funzione "blocco privacy" nell'applicazione;
2. Quando il pulsante è in posizione rossa, è in uno stato bloccato e può essere sbloccato solo dalle applicazioni dell'amministratore o da una chiave meccanica.

7.PROGRAMMAZIONE E FUNZIONAMENTO DELLA MANIGLIA ELETTRONICA CON CONTROLLO ACCESSI

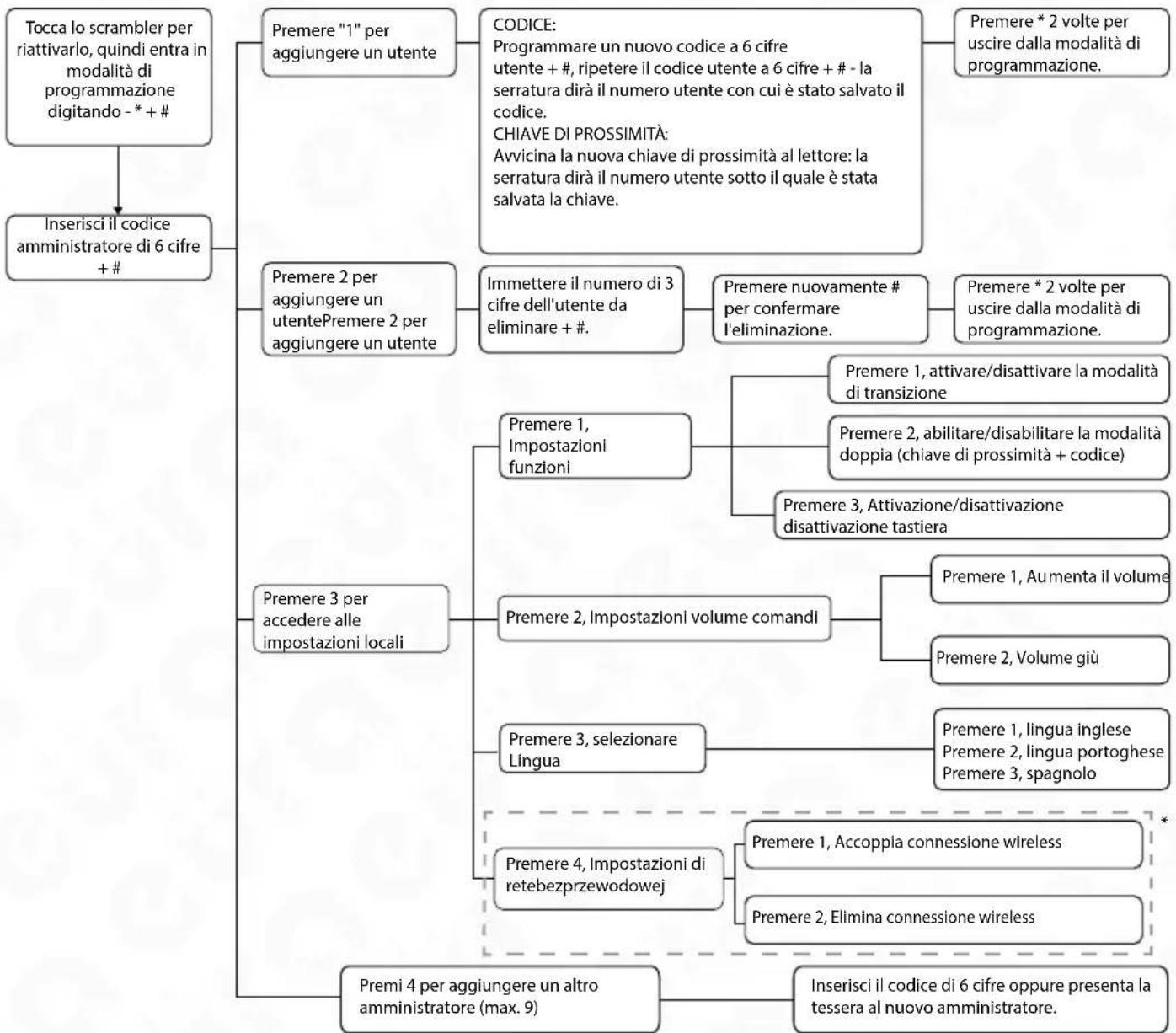

7.1.CODICE AMMINISTRATORE

Quando si accede per la prima volta alla modalità di programmazione, è necessario insere il codice amministratore. A questo scopo:

• riattiviamo la tastiera del dispositivo toccandola,

• entriamo + #

• assegniamo un codice amministratore di 6 cifre + #

• ripetere il codice amministratore di 6 cifre + #,
• Dopo aver registrato correttamente la password dell'amministratore, il disposito forrirà il numero dell'amministratore e ci reinirizzera al pannello delle impostazioni.

* - annullare, annullare, uscire ed eliminare.

*F unzione non disponibile per questa versione della serratura

7.2.PROGRAMMAZIONE MODALITA

Come impostare la modalità ufficio (serratura sempre nella stato "sbloccato", non è necessaria la verifica):

1. Sequenza di stampa "O" + "#" + password dell'amministratore + "#".
2. Dopo aver eseguito con successo但这a operazione, riceverai un messaggio di conferma.
3. La modalità porta è stata attivata, il che significica che la serratura verrà sbloccata dopo averutilizzato il codice di prossimità o la chiave dell'utente finché l'utente non immette nuovamente il codice di prossimità o la chiave dell'utente.
4. Per disattivare la modalità di transizione, ripetere la sequenza dal passaggio uno.

7.3 IMPOSTAZIONE DEL TEMPO DISBLOCCO AUTOMATICO

Per modificare il tempo di blocco automatico (è possibile scegliere il tempo di blocco: 5S, 10S, 15S, 20S):

1. Per impostare il blocco automatico per 5 secondi, premere "1" + "#" + password dell'amministratore + "#".
2. Per impostare il blocco automatico per 10 secondi, premere "2" + "#" + password dell'amministratore + "#".
3. Per impostare il blocco automatico per 15 secondi, premere "3" + "#" + password dell'amministratore + "#".
4. Per impostare il blocco automatico per 20 secondi, premere "4" + "#" + password dell'amministratore+ "#".

Dopo aver eseguito l'operazione appropriata, la serratura verrà automaticamente bloccata\ dopo il tempo selezionato.

8. FUNZIONAMENTO DELLA MANIGLIA

• Sblocco della serratura: Per entrare nella stanza protetta utilizzato la maniglia elettronica, attivare la serratura a codice urad, quando insertire il codice utente a 6 cifre e confirmar lo. #.
• Bloccare la serratura: L'insertimento di un codice errato per cinque volte o l'applicazione di una chiave di prossimità non programmata provoca il blocco della serratura per circa 90 secondi.

ATTENZIONE

Quando il livello della batteria è basso, la maniglia della porta attiverà un segnale di allarme (singolo suono della sirena) e genererà il messaggio "Potenza scarica, sostituire la batteria!"

9. RESET MANIGLIA

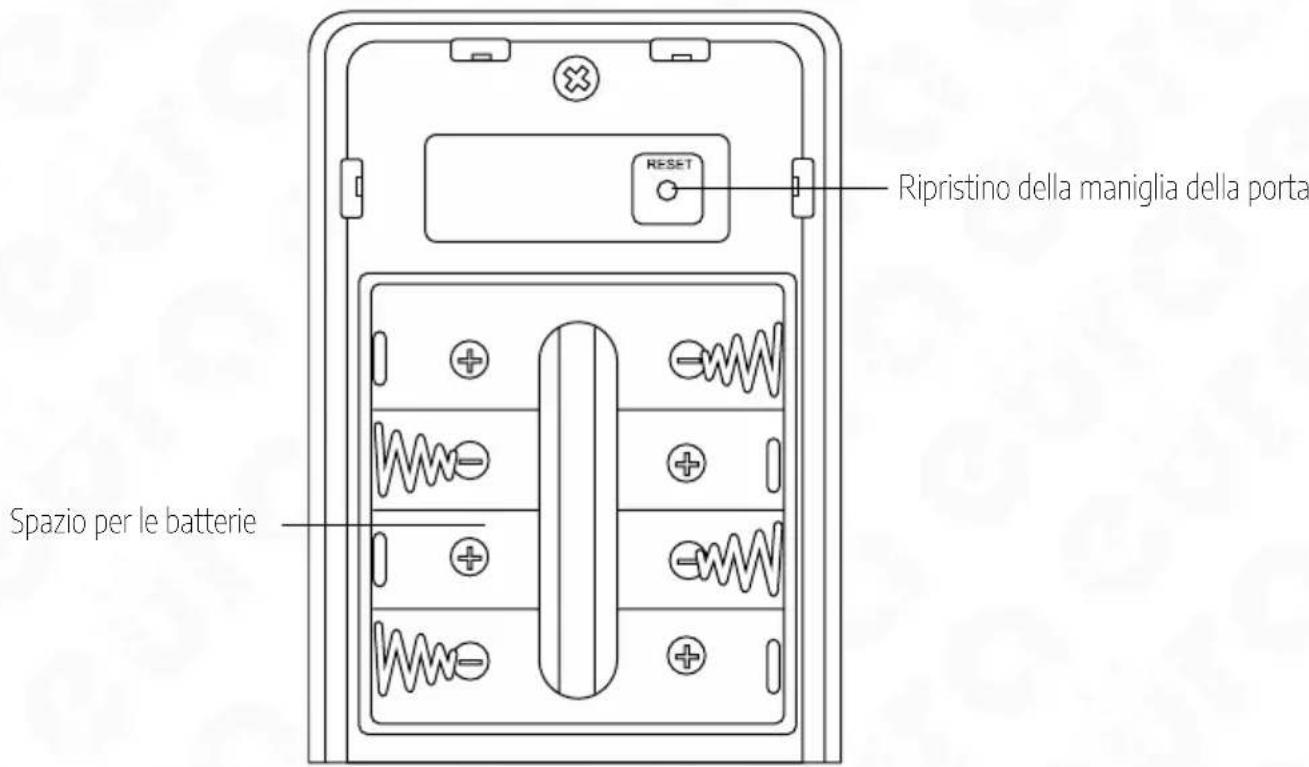

Sotto il coperchio della batteria è presente un pulsante di ripristino della maniglia della portiera. Per esquire un ripristino, premere il pulsante di ripristino per 5 secondi e quindi insere il codice 000# sul pannello della tastiera. Dopo aver eseguito la procedura di ripristino, i dati della serratura sono stati ripristinati alle impostazioni di fabbrica.

Fig. 18.

PARAMETRI
Tensione di alimentazione 6 V DC
Tipodi alimentazione Pile alcaline (4 x AA 1,5V)
Consumo energetico - standby/funzioniamento	<18uA / 200 mA
Numero massimo di utenti Chiavi di prossimità	codici PIN 300
Progettato per porte sinistra /destra
Materiale dell'alloggiamento Lega di zinco
Durata dell'impulso di rilascio 5-20 sek.
Scramber Sì, touchscreen
Potenza di radiazione massima (RFID) <5mW
Frequenza operativa (RFID) Mifare 13,56 MHz
Umidità relativa consentita 0-95%
Intervallo operativo di temperatura -35°C ~ +55°C
Posizione di installment consigliata interno ed esterno
Fattore di protezione IP55
Massime forze operative operative sul segno	forza di chiusura ovvero la forza necessaria per avviare il movimento dell'anta		10 N
	raccordi azionati manu-almente	coppia massima (Nm) 1 Nm
		Forza massima	10 N
Dimensioni della targa esterna (H x L x P)	195x73x72 mm
Dimensioni segnaletica interna (A x L x P)	195x73x72 mm
Peso netto	1200 g

Attenzione: PII produttore si riserva il diritto di modificare i parametri tecnici alla preavviso

GARANZIA

In quanto unico distributore dei prodotti Eura, Eura-Tech è tenuta a garantire un servizio efficiente di garanzia e post-garanzia. Nei paesi in cui Eura-Tech non ha né una propria rete di assistenza, né un servizio DOOR-TO-DOOR, i reclami sulla qualità vengono gestiti da distributori autorizzati dei prodotti Eura sulla base degli accordi di distribuzione firmati. Nell'ambito di tali accordi, Eura-Tech garantirà il finanziamento delle possibili riparazioni e la consegna dei pezzi di ricambio.

Eura-Tech Sp. z o. dichiara che la tipologia del dispositivo radio - maniglia elettronica con controllo accessi ELH-51H4 - è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:
