NOTE INTRODUTTIVE

Prima di montare, collegare e utilizzare il dispositivo, leggere attentamente questo manuale. In caso di problemi nella comprensione del contenuto, contattare il venditore del dispositivo.

L'autoassemblaggio e la messa in servizio del dispositivo sono possibili a condizione che si utilizzino strumenti adeguati. Si consiglia tuttavia di far installare il dispositivo da personale qualificato.

A causa della possibilità di danni alla maniglia di controllo dell'accesso:

• il dispositivo non deve essere installato in porte dotate di chiudiporta,
• la porta in cui verrà installato il dispositivo deve essere installata correttamente
  -e regolato lungo il telaio della porta,
• l'anta della porta deve chiudersi facilmente (non scattare) e le forze massime di azionamento agenti sul dispositivo non devono superare le soglie specificate nelle specifiche del dispositivo contenute nel presente manuale,

Le maniglie delle porte con controllo degli accessi non devono essere installate in saune, celle frigorifere e altri locali in cui l'umidità relativa e la temperatura ambiente superano la soglia specificata nelle specifiche tecniche del dispositivo.

Il produttore non è responsabile per danni che potrebbero derivare da installazione o funzionamento errati, nonché da riparazioni e modifiche indipendenti.

Ricordati di:

• utilizzare il dispositivo in conformità con lo scopo previsto, tenerlo lontano dall'umidità e dal fuoco,
• non gettare nel fuoco, non colpire, schiacciare o esporre l'apparecchio a danni meccanici,
• non pulire il dispositivo con acqua, solventi o altri prodotti chimici,
• pulire l'involucro del dispositivo solo quando l'alimentazione è scollegata, per la pulizia è possibile utilizzare un panno umido, ma dopo averlo utilizzato attendere che l'involucro sia completamente asciutto,
  -non apportare modifiche o riparazioni da soli,

Attenzione!

All'esterno possono essere montati dispositivi con coefficiente di penetrazione maggiore o uguale a IP44 (es. pulsanti campanello, cassette videocitofoniche esterne, telecamere, ecc.). Le informazioni sul coefficiente di penetrazione sono incluse nelle specifiche tecniche del dispositivo.

1. CARATTERISTICHE GENERALI E SCOPO

Una maniglia elettronica con controllo accessi limita facilmente l'accesso ai locali protetti da parte di persone non autorizzate. È destinato sia alle porte sinistre che a quelle destre e la spaziatura universale delle viti di montaggio consente nella maggior parte dei casi di utilizzare una serratura da infilare già installata nella porta.

Il corpo maniglia è dotato di lettore di chiavi di prossimità (Mifare 13,56 MHz) e di tastierino numerico touch con modulo Bluetooth. Inoltre, sopra la tastiera numerica è installato un lettore di impronte digitali.

Dopo aver avvicinato la chiave al lettore, aver inserito il codice PIN corretto o utilizzato l'applicazione mobile o posizionato un dito sul lettore di impronte digitali, la serratura all'interno della serratura viene sbloccata.

2. IMPOSTA I CONTENUTI

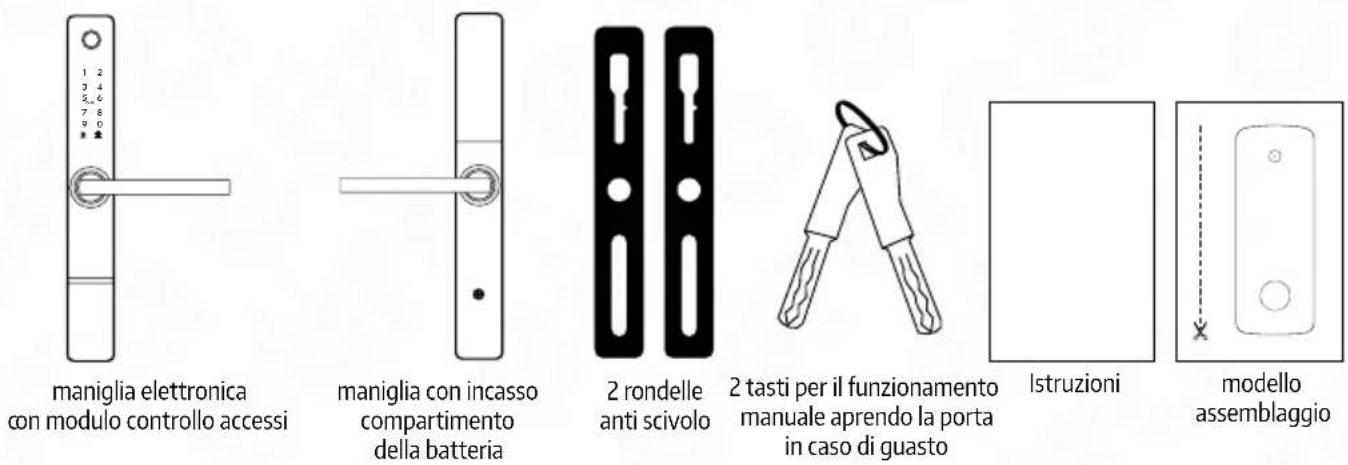

maniglia elettronica con modulo controllo accessi maniglia con incasso compartimento della batteria 2 rondelle anti scivolo 2 tasti per il funzionamento manuale aprendo la porta in caso di guasto Istruzioni modello assemblaggio

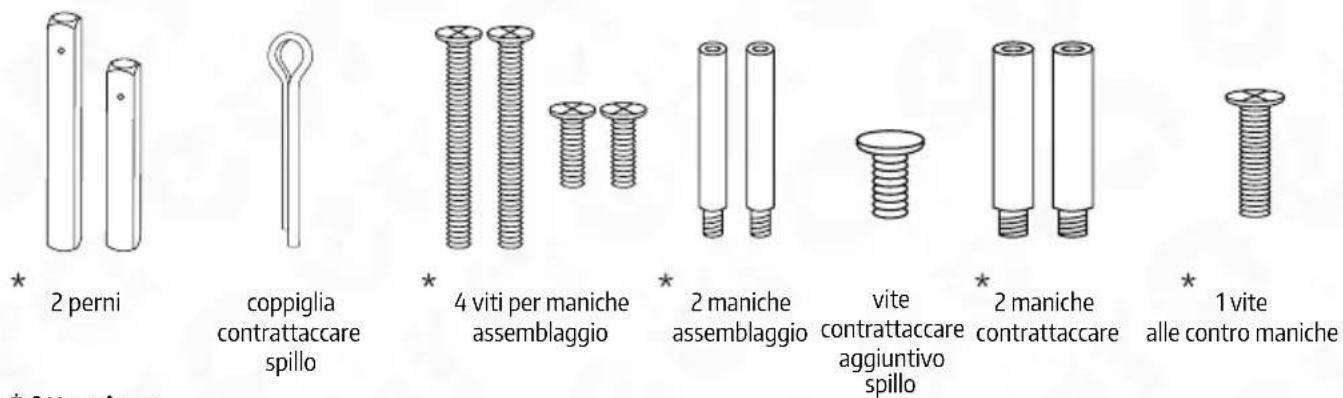

* 2 perni coppiglia contrattaccare spillo * 4 viti per maniche assemblaggio * 2 maniche assemblaggio vite contrattaccare aggiuntivo spillo * 2 maniche contrattaccare * 1 vite alle contro maniche * 3 maniche

* Attenzione
A seconda dello spessore dell'anta, selezionare gli accessori appropriati: perno, manicotti e viti di serraggio.

Fig. 1.

3. COSTRUZIONE

Pagina interna Pagina esterna

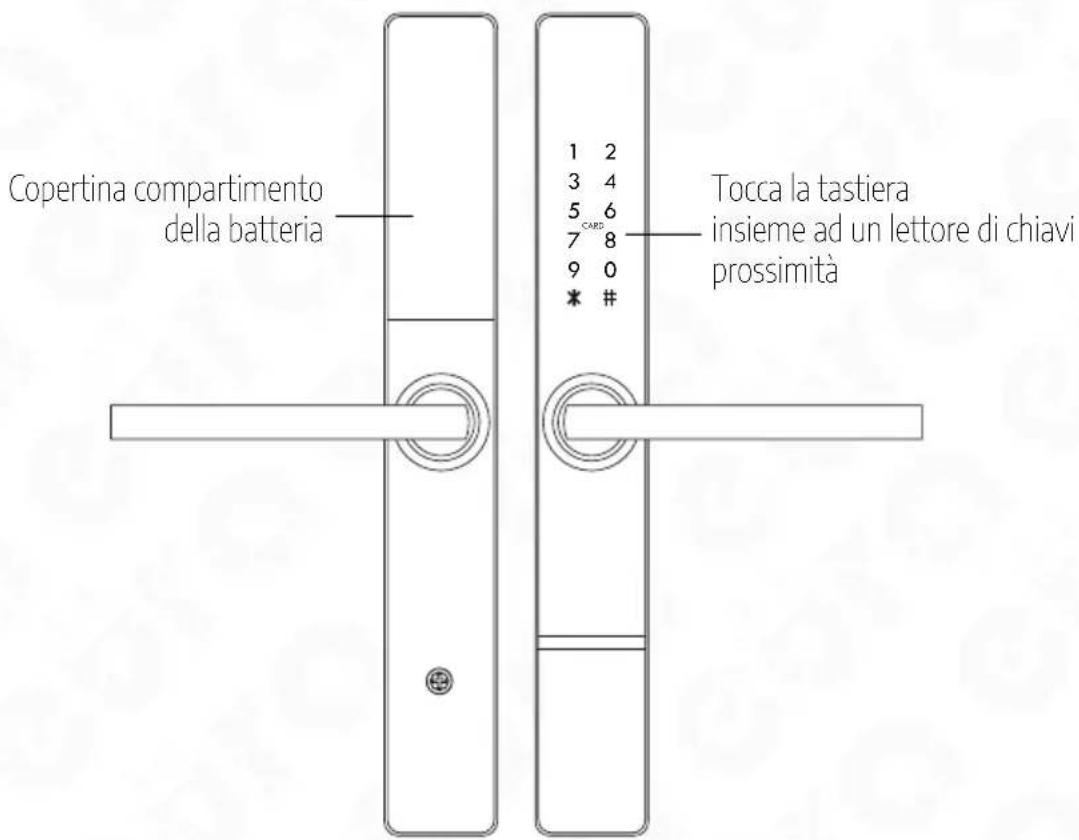

Copertina compartimento della batteria 1 2 3 4 5 6 7 8 9 0 * # Tocca la tastiera insieme ad un lettore di chiavi prossimità

Fig. 2. Costruzione

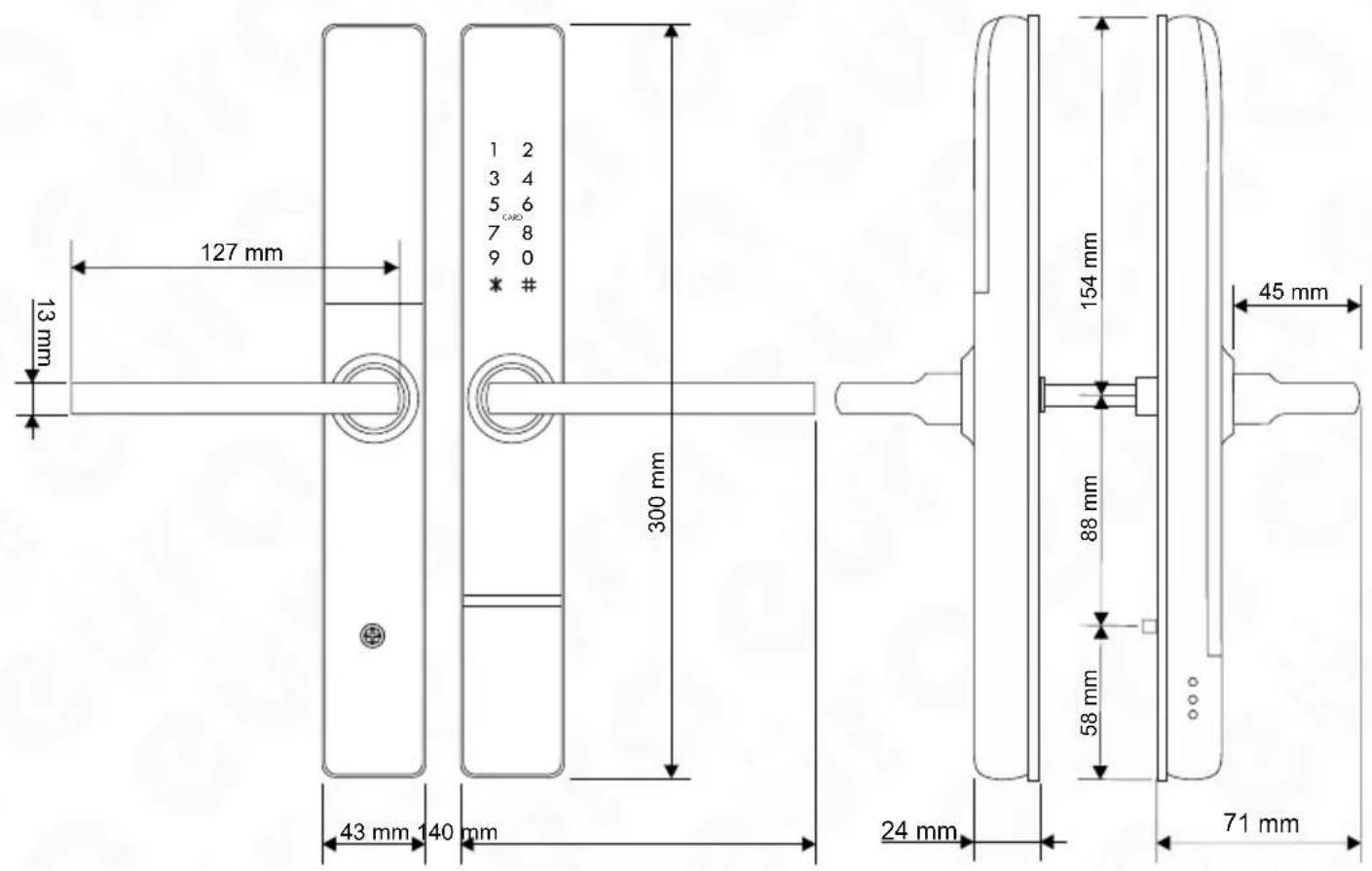

127 mm 13 mm 300 mm 43 mm 140 mm 154 mm 45 mm 88 mm 58 mm 24 mm 71 mm

Fig. 3. Dimensioni

Dopo aver dato un impulso dal modulo elettronico di controllo accessi, il servomotore sblocca la trasmissione meccanica, consentendo così l'apertura della porta premendo normalmente la maniglia posta sulla parte esterna. L'apertura è segnalata da un suono. Il tempo di attesa per premere la maniglia è impostato in fabbrica su circa 5 secondi, dopodiché la serratura viene nuovamente bloccata e la serratura entra nello stato di attesa per un altro impulso dal modulo elettronico di controllo accessi.

Dall'interno (del locale), è sempre possibile aprire la porta semplicemente premendo la maniglia. Dopo aver chiuso la porta aperta, il meccanismo di chiusura si attiva immediatamente, rendendo impossibile l'apertura della porta dall'esterno senza un impulso dal modulo elettronico di controllo accessi.

È possibile aprire la serratura in caso di emergenza utilizzando una normale chiave meccanica, di cui 2 incluse nel set.

Inoltre, il dispositivo dispone di una funzione di blocco dell'accesso, che consente di entrare nella stanza solo tramite l'applicazione amministratore o la chiave di ingresso di emergenza.

5. INSTALLAZIONE DI UNA MANIGLIA ELETTRONICA NELLA PORTA

Il set comprende perni, manicotti e viti che consentono l'installazione di maniglie su porte con uno spessore di 35 \~ 65 mm. Durante il montaggio, selezionare la lunghezza appropriata degli elementi allegati.

Attenzione!

L'installazione deve essere eseguita con chiavi di emergenza, che potrebbero essere necessarie in caso di sbattimento di una porta con serratura non programmata. La serratura deve essere installata su un'anta aperta. Dopo aver completato l'installazione e la programmazione della serratura, è necessario eseguire un test di funzionamento del dispositivo, anche su un'anta aperta..

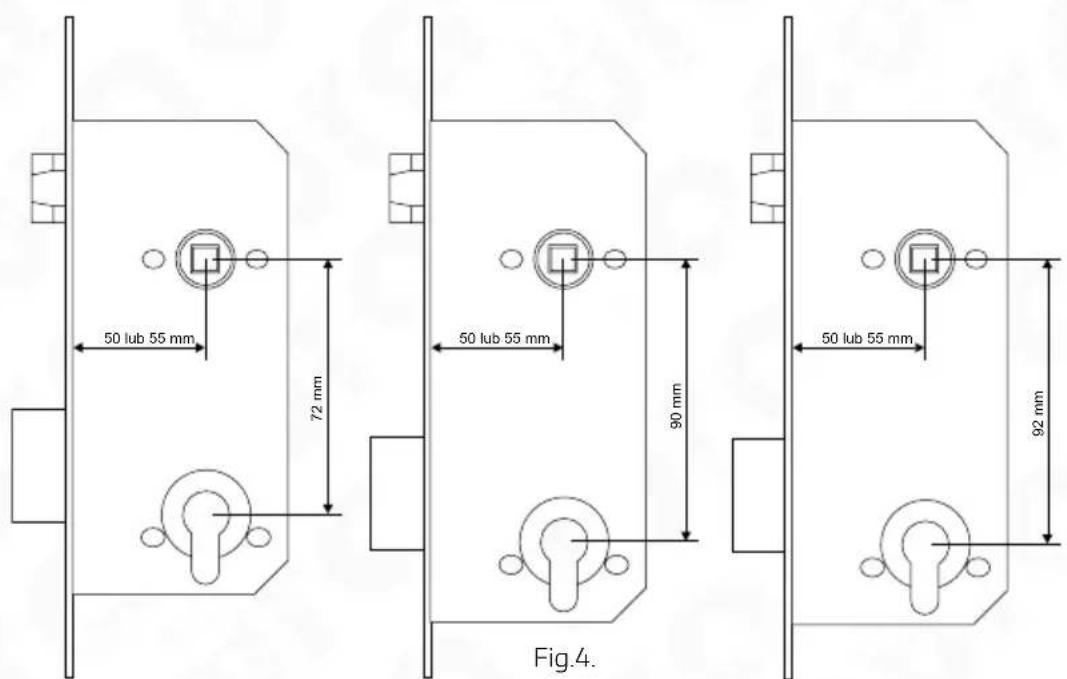

Esempio di serrature installate su porte standard:

50 lub 55 mm 72 mm 50 lub 55 mm 90 mm 50 lub 55 mm 92 mm Fig.4.

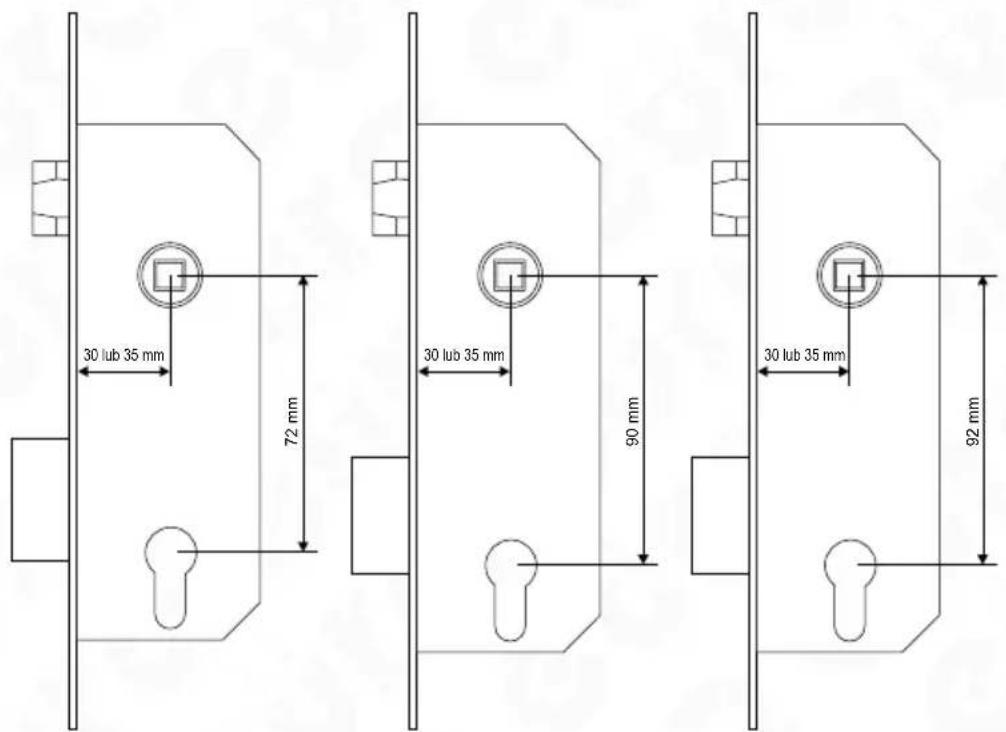

Un esempio di serrature installate su porte realizzate con profilo di alluminio:

30 lub 35 mm 72 mm 30 lub 35 mm 90 mm 30 lub 35 mm 92 mm

Fig. 5.

5.1.IMPOSTAZIONE DELL'ORIENTAMENTO DELLA MANIGLIA (PORTA SINISTRA/DESTRA)

Tutte le maniglie elettroniche sono universali e possono essere fissate sia su porte con apertura a destra che a sinistra.

5.1.1 IMPOSTAZIONE DELL'ORIENTAMENTO - FRONTE DELLA MANIGLIA

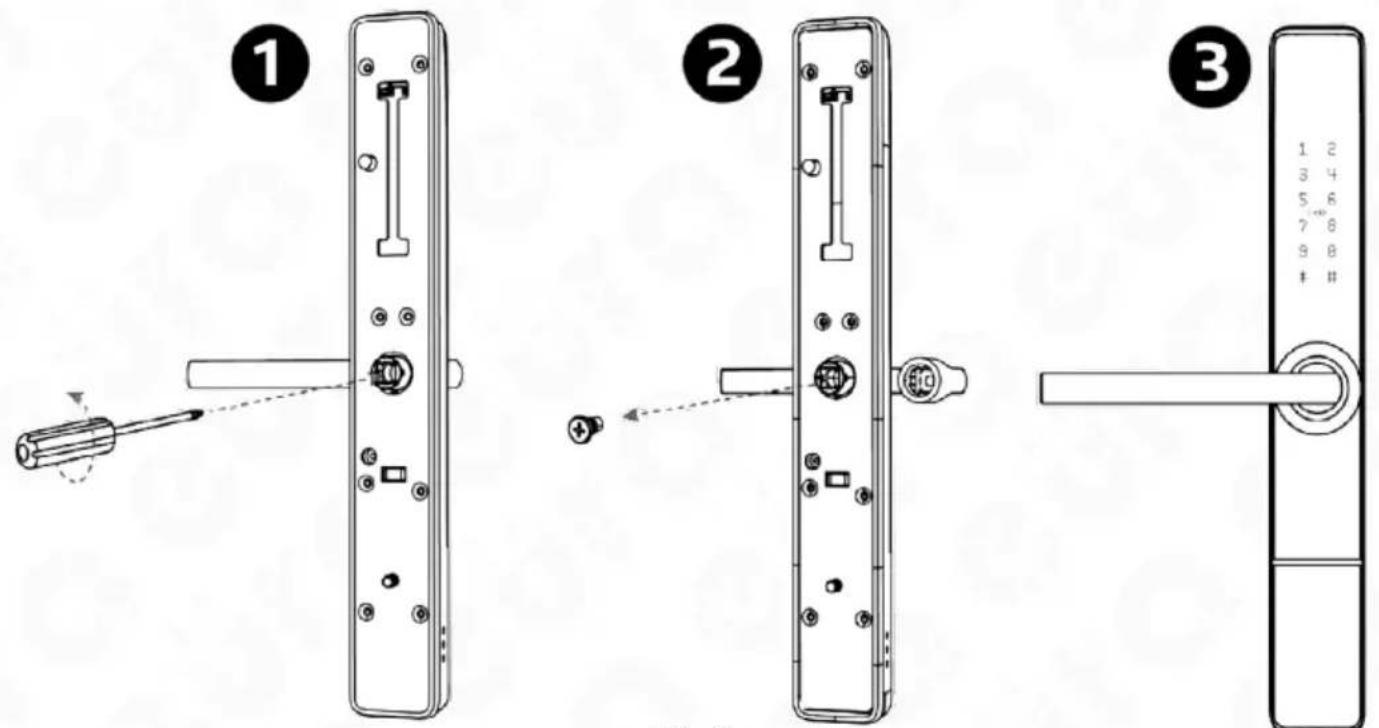

Per determinare il senso di apertura della maniglia con controllo accessi integrato, svitare la vite di fissaggio posta all'interno della placca (Fig. 6), quindi cambiare il senso della sua posizione e infine riavvitarla utilizzando la vite di fissaggio.

5.1.2IMPOSTAZIONE DELL'ORIENTAMENTO - RETRO DEL INSEGNA

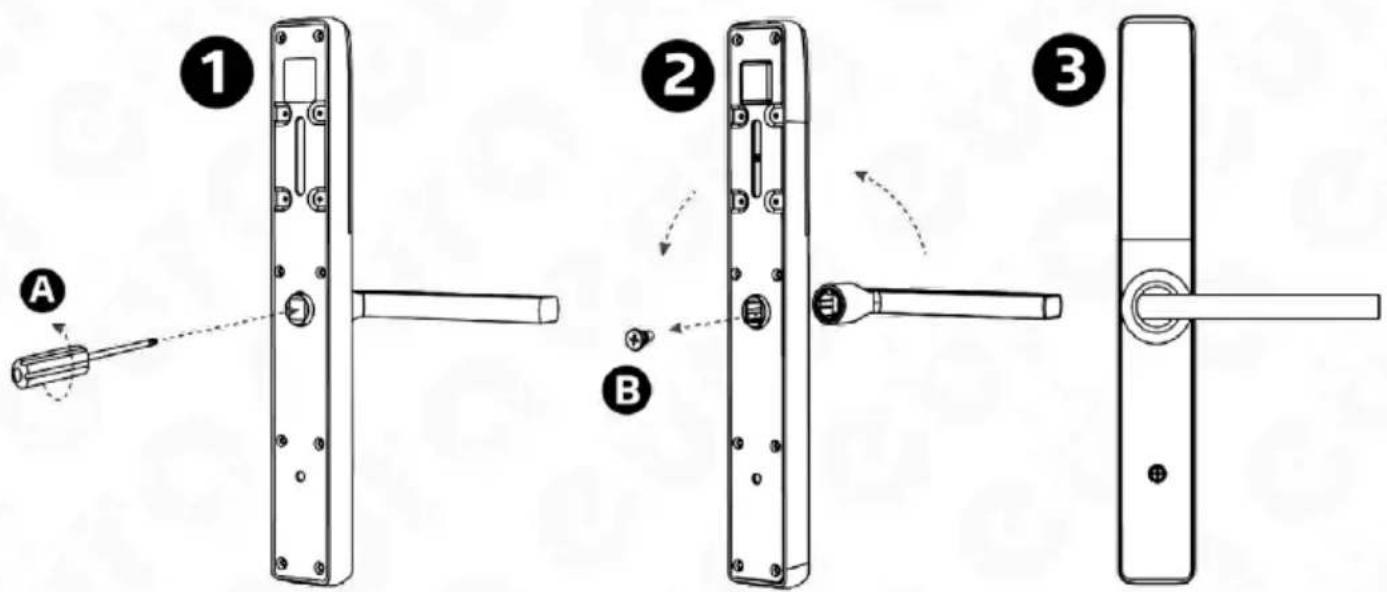

Per impostare il senso di apertura della maniglia con vano batteria integrato, svitare la vite di fissaggio posta all'interno della piastra (Fig. 7), quindi cambiarne il senso e infine riavvitarla utilizzando la vite di fissaggio.

5.2. INSTALLAZIONE DEL PERNO NELLA MANIGLIA ELETTRONICA

Il perno deve essere posizionato nella presa situata nel corpo del dispositivo contrassegnata da un triangolo, quindi installare il perno di bloccaggio incluso nel set di accessori.

Attenzione:

Quando si installa il perno, ricordare che la presa nel corpo della serratura è diretta verso la maniglia.

Fig. 8.

PREPARAZIONE DI UN ALBERO DI RICAMBIO

Se desideri utilizzare un pin diverso da quello incluso nel set, procedi come segue: procuratevi uno spillo da 8 x 8 mm, poi misurate la lunghezza adeguata e tagliate lo spillo.

Attenzione: Il perno deve essere tagliato ad una lunghezza adeguata per eliminare la possibilità di spostare questo elemento durante l'uso, altrimenti la presa del perno sarà a rischio di danneggiamento.

5.3 INSTALLAZIONE DELLA BATTERIA

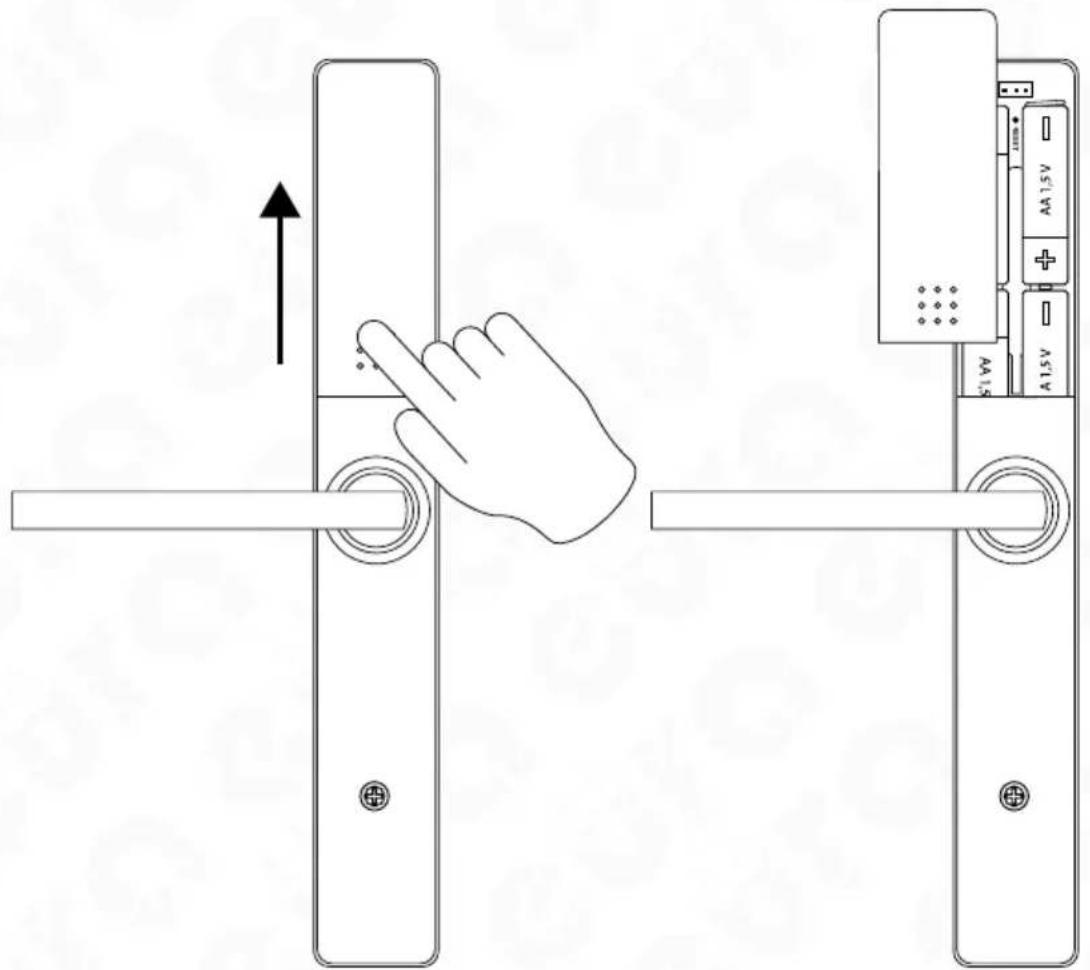

Per installare la batteria nel vano batteria, far scorrere il coperchio del vano batteria verso l'alto.

• Per il corretto funzionamento del dispositivo è necessario l'uso di batterie alcaline; non devono essere utilizzate batterie ricaricabili.
• Si consiglia di installare e programmare la maniglia con l'anta aperta; dopo aver verificato il corretto funzionamento è possibile chiudere l'anta:
• Dopo aver inserito le batterie per la prima volta, la maniglia passa automaticamente allo stato arma-to, quindi ricordarsi di inserire le batterie dopo aver installato la maniglia elettronica nell'anta della porta. Se le batterie sono state inserite precedentemente, per aprire la porta è necessario utilizzare la chiave di emergenza, che si consiglia di avere con sé durante l'installazione.

La maniglia elettromeccanica della porta è alimentata da 4 batterie alcaline AA da 1,5 V CC e può funzionare per circa 1 anno con un set di batterie.

5.4. SCHEMA DI MONTAGGIO

Per installare una maniglia elettronica nella porta, è necessario:

Per installare la maniglia elettronica nella porta, è possibile utilizzare i fori di montaggio esistenti o predisporne di nuovi secondo la dima inclusa nel kit. Per non danneggiare la serratura da infilare, smontatela e assicuratevi che sia conforme ad uno degli standard campione riportati in Fig.4 o Fig.5.

ATTENZIONE! È anche possibile installare una maniglia di uno standard diverso dopo essersi assicurati che l'installazione in tale serratura non danneggerà la serratura e la maniglia elettronica.

Inoltre, il cilindro della serratura deve essere rimosso. Nella maggior parte dei casi, il foro lasciato dall'inserto del cilindro smontato servirà da binario di montaggio per la manica inferiore del cartello.

Sequenza di montaggio della maniglia elettronica della porta:

1. Secondo la Fig. 11, installare la rondella di gomma e avvitare i manicotti di montaggio (il set comprende due tipi di manicotti che devono essere selezionati in base allo spessore della porta) al corpo della maniglia anteriore.
2. Installare il perno nella presa della maniglia e bloccarlo con una coppiglia (il set comprende due tipi di perni che devono essere selezionati in base allo spessore della porta).

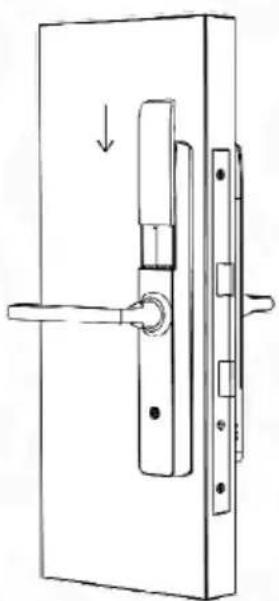

ATTENZIONE!

Quando si installa la coppiglia nel perno, ricordare che il simbolo del triangolo sulla presa del perno è rivolto verso l'impugnatura della maniglia. Dopo aver posizionato il perno, regolarlo per adattarlo al foro precedentemente preparato nella presa del perno

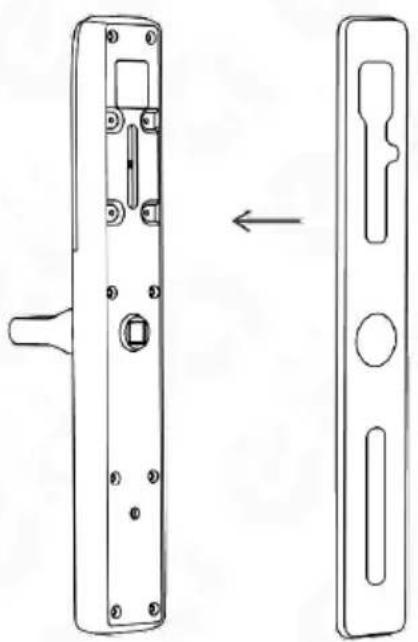

a. inserire la parte esterna insieme ai manicotti di collegamento attraverso l'anta della porta con la serratura precedentemente installata
b. far passare i cavi di collegamento provenienti dalla parte esterna del cartello sopra la serratura da infilare,

c. mettere una rondella di gomma sul retro del cartello/maniglia,

d. collegare i cavi che collegano entrambi i lati dell'im-pugnatura (la presa di collegamento si trova sotto il coperchio del vano batterie),

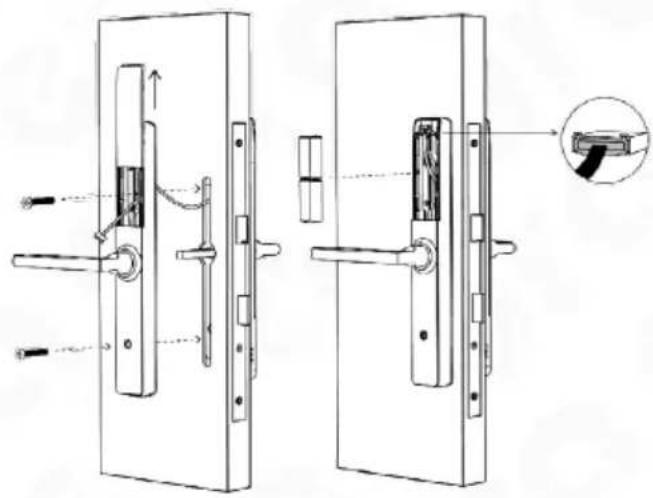

e. rimuovere il coperchio del vano batterie, quindi avvitare la parte posteriore della targa insieme alla parte anteriore utilizzando viti di serraggio nere
f. do komory zasilania włożyć 4 baterie alkaliczne 1,5 V typu AA

g. chiudere il vano batterie,
h. programmare la maniglia elettronica della porta

5.5 INGRESSO DI EMERGENZA

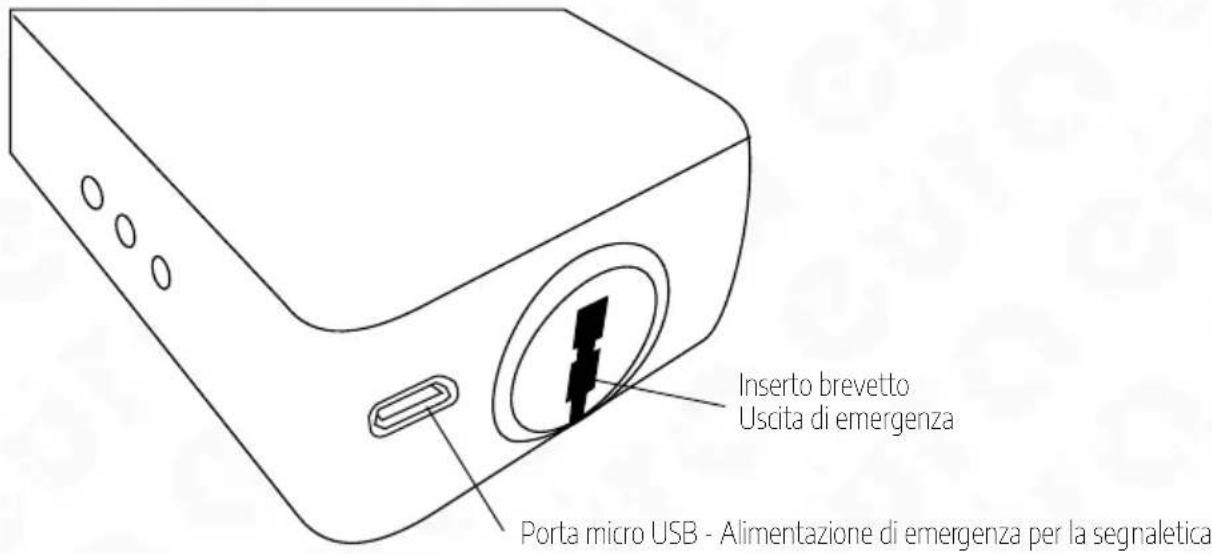

Inserto brevetto Uscita di emergenza Porta micro USB - Alimentazione di emergenza per la segnaletica

Fig. 16.

Se è necessario entrare nel locale, utilizzare la chiave di emergenza per inserire la chiave di emergenza nell'inserto situato nella parte inferiore del dispositivo dal lato controllo accessi e girare la chiave verso destra fino ad avvertire resistenza. Quindi, premendo la maniglia, puoi entrare nella stanza.

Attenzione!

È possibile fornire alimentazione di emergenza alla maniglia in caso di batteria scarica. A questo scopo utilizzare la presa micro USB (DC 5 V) situata nella parte inferiore della maniglia esterna.

6. PROGRAMMAZIONE E FUNZIONAMENTO DELLA MANIGLIA ELETTRONICA CON CONTROLLO ACCESSI

6.1. CODICE AMMINISTRATORE

Quando si accede per la prima volta alla modalità di programmazione, è necessario inserire il codice amministratore. A questo scopo:

• riattiviamo la tastiera del dispositivo toccandola,
  -entriamo * + #
• assegniamo un codice amministratore di 6 cifre + #
• ripetere il codice amministratore di 6 cifre + #,
• Dopo aver registrato correttamente la password dell'amministratore, il dispositivo fornirà il numero dell'amministratore e ci reindirizzerà al pannello delle impostazioni.

* - annullare, annullare, uscire ed eliminare.

# - confermare, concludere

6.1.1. IMPOSTAZIONI

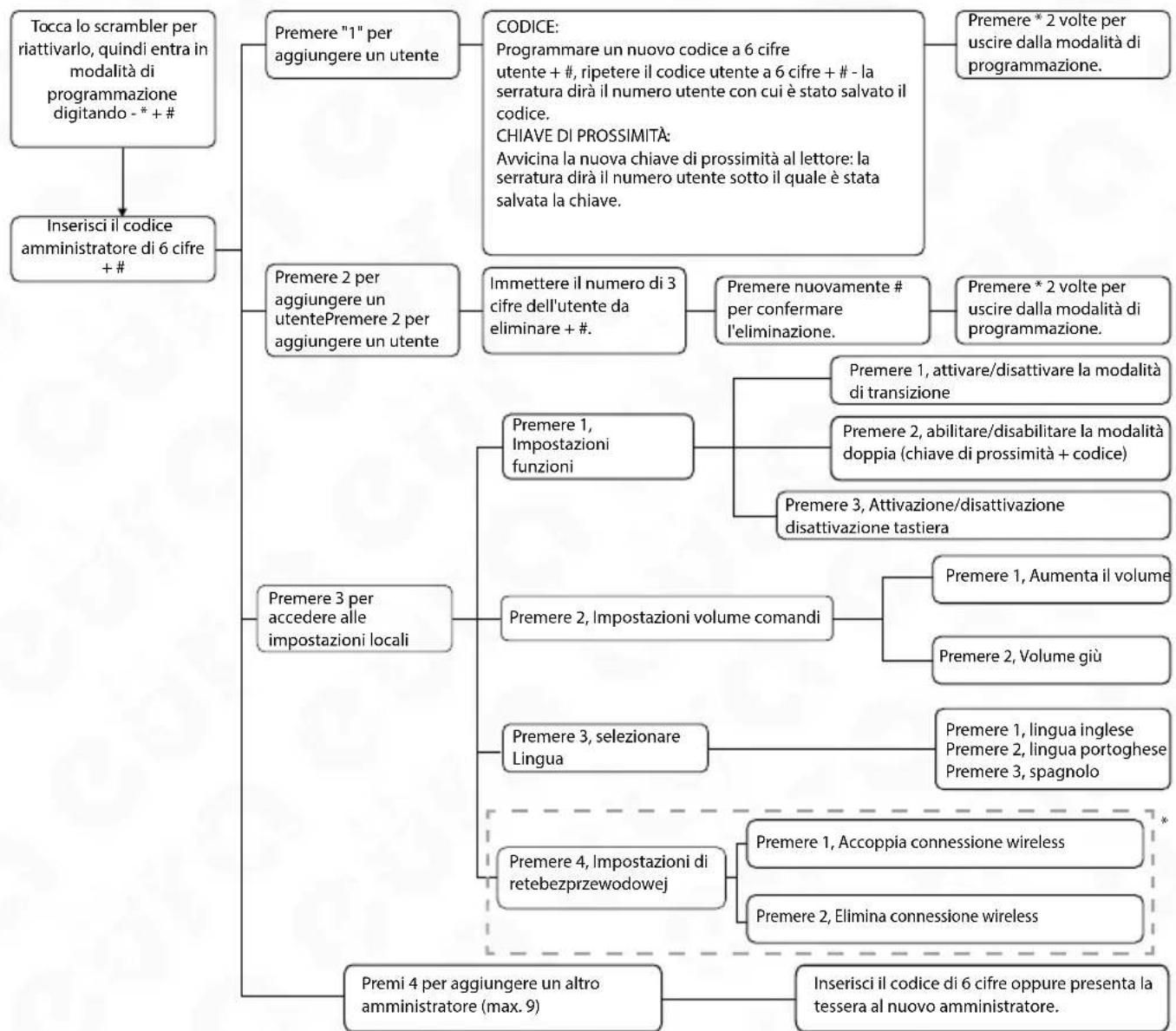


*Funzione non disponibile per questa versione della serratura

6.2. PROGRAMMAZIONE MODALITÀ

Come impostare la modalità ufficio (serratura sempre nello stato "sbloccato", non è necessaria la verifica):

1. Sequenza di stampa "O" + "#" + password dell'amministratore + "#".
2. Dopo aver eseguito con successo questa operazione, riceverai un messaggio di conferma.
3. La modalità porta è stata attivata, il che significa che la serratura verrà sbloccata dopo aver utilizzato il codice di prossimità o la chiave dell'utente finché l'utente non immette nuovamente il codice di prossimità o la chiave dell'utente.
4. Per disattivare la modalità di transizione, ripetere la sequenza dal passaggio uno.

6.3 IMPOSTAZIONE DEL TEMPO DI SBLOCCO AUTOMATICO

Per modificare il tempo di blocco automatico (è possibile scegliere il tempo di blocco: 5S, 10S, 15S, 20S):

1. Per impostare il blocco automatico per 5 sec., premere "1" + "#" + password dell'amministratore + "#".
2. Per impostare il blocco automatico per 10 sec, premere "2" + "#" + password dell'amministratore + "#".
3. Per impostare il blocco automatico per 15 sec., premere "3" + "#" + password dell'amministratore + "#".
4. Per impostare il blocco automatico per 20 sec., premere "4" + "#" + password dell'amministratore + "#".

Dopo aver eseguito l'operazione appropriata, la serratura verrà automaticamente bloccata dopo il tempo selezionato.

7. FUNZIONAMENTO DELLA MANIGLIA

• Sblocco della serratura: Per entrare nella stanza protetta utilizzando la maniglia elettronica, attivare la serratura a codice urad, quindi inserire il codice utente a 6 cifre e confermarlo. #.
• Bloccare la serratura: L'inserimento di un codice errato per cinque volte o l'applicazione di una chiave di prossimità non programmata provoca il blocco della serratura per circa 90 secondi.

ATTENZIONE

Quando il livello della batteria è basso, la maniglia della porta attiverà un segnale di allarme (singolo suono della sirena) e genererà il messaggio "Potenza scarica, sostituire la batteria!"

8. RESET MANIGLIA

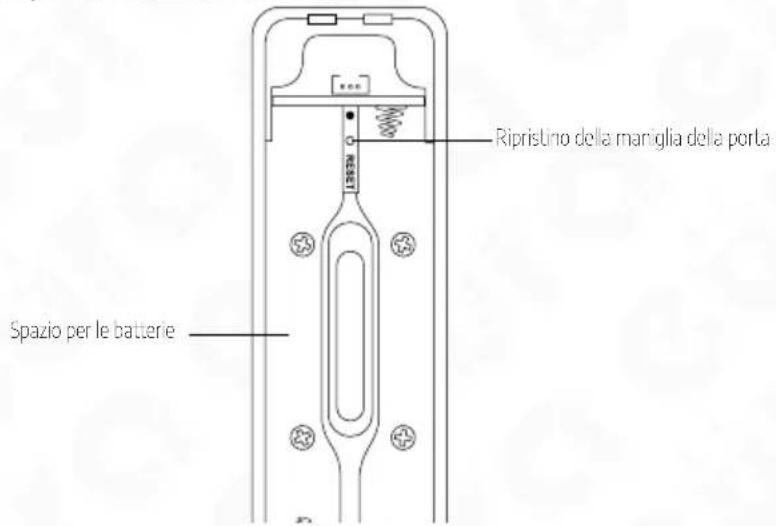

Sotto il coperchio della batteria è presente un pulsante di ripristino della maniglia della portiera. Per eseguire un ripristino, premere pulsante di ripristino per 6 secondi. Il reset verrà confermato con un comando. Dopo aver eseguito la procedura di ripristino, i dati della serratura sono stati ripristinati alle impostazioni di fabbrica.

Ripristino della maniglia della porta Spazio per le batterie

Fig. 17.

1. SPECIFICHE TECNICHE

PARAMETRI
Tensione di alimentazione 6 V DC
Tipo di alimentazione Pile alcaline (4 x AA 1,5V)
Consumo energetico - standby/funzionamento <18uA / 200 mA
Numero massimo di utenti Chiavi di prossimità, codici PIN 300
Progettato per porte sinistra /destra
Materiale dell'alloggiamento Lega di zinco
Durata dell'impulso di rilascio 5-20 sek.
Scrambler Sì, touchscreen
Potenza di radiazione massima (RFID) <5mW
Frequenza operativa (RFID)	Mifare 13,56 MHz
Umidità relativa consentita	0-95%
Intervallo operativo di temperatura	-10°C ~ +55°C
Posizione di installazione consigliata	interno ed esterno
Fattore di protezione	IP65
Massime forze operative operative sul segno	forza di chiusura ovvero la forza necessaria per avviare il movimento dell'anta		10 N
	raccordi azionati manualmente	coppia massima (Nm)	1 Nm
		Forza massima	10 N
Dimensioni della targa esterna (H x L x P)	300x43x71 mm
Dimensioni segnaletica interna (A x L x P)	300x43x71 mm
Peso netto	1200 g

Attenzione: PII produttore si riserva il diritto di modificare i parametri tecnici senza preavviso
