INSTRUKCJA OBSŁUGI ELH-71H4 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Ze względu na możliwość uszkodzenia klamki z kontrolą dostępu:

-urządzenia nie należy montować w drzwiach z samozamykaczem,

• drzwi w których będzie instalowane urządzenie muszą być prawidłowo zamontowane i wyregulowane wzdłuż ościeżnicy,
• skrzydło drzwi musi zamykać się lekko (nie sprężynować), a maksymalne siły operacyjne działająca na urządzenie nie mogą przekraczać progów określonych w specyfikacji urządzenia znajdującej się w niniejszej instrukcji,

Klamki z kontrolą dostępu nie należy montować w saunach, chłodniach oraz innych pomieszczeniach, w których wilgotność względna oraz temperatura otoczenia przekracza próg określony w specyfikacji technicznej urządzenia.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu, czy eksploatacji oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,

-nie dokonywać samodzielnych modyfikacji i napraw,

Uwaga!

Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodo mofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE

Klamka elektroniczna z kontrolą dostępu w prosty sposób ogranicza dostęp osobom nie-uprawnionym do pomieszczeń chronionych. Przeznaczona jest zarówno do drzwi lewych jak i prawych, a uniwersalny rozstaw śrub mocujących w większości przypadków pozwala na wy-korzystanie zamka wpuszczanego już zamontowanego w drzwiach.

Na korpusie klamki znajduje się czytnik kluczy zbliżeniowych (Mifare 13,56 MHz) oraz dotykowa klawiatura numeryczna z modułem Bluetooth. Dodatkowo nad klawiaturą numeryczną zainstalowany został czytnik linii papilarnych.

Po zbliżeniu do czytnika breloka, wprowadzeniu poprawnego kodu PIN lub użyciu aplikacji mobilnej lub przyłożeniu palca do czytnika linii papilarnych następuje zwolnienie blokady wewnątrz zamka.

2. ZAWARTOŚĆ ZESTAWU

1 2 3 4 5 6 7 8 9 0 • •

klamka elektroniczna z modułem kontroli dostępu

klamka z wbudowaną komorą bateryjną

2 podkładki antypoślizgowe

2 klucze do ręcznego otwierania drzwi w przypadku awarii

* 2 trzpienie zawleczka kontrująca trzpień * 4 śrub do tulejek montażowych * 2 tulejki montażowe śruba kontrująca dodatkowy trzpień * 2 tulejki kontrujące * 1 śruba do tulejki kontrującej

*Uwaga
W zależności od grubości skrzydła drzwi należy wybrać odpowiednie akcesoria - trzpień, tulejki i śruby ściągające.
Rys. 1.

3. BUDOWA

Strona wewnętrzna Strona zewnętrzna

Pokrywa komory bateryjnej 1 2 3 4 5 6 7 8 9 0 * # Klawiatura dotykowa wraz z czytnikiem kluczy zbliżeniowych

Rys. 2. Budowa

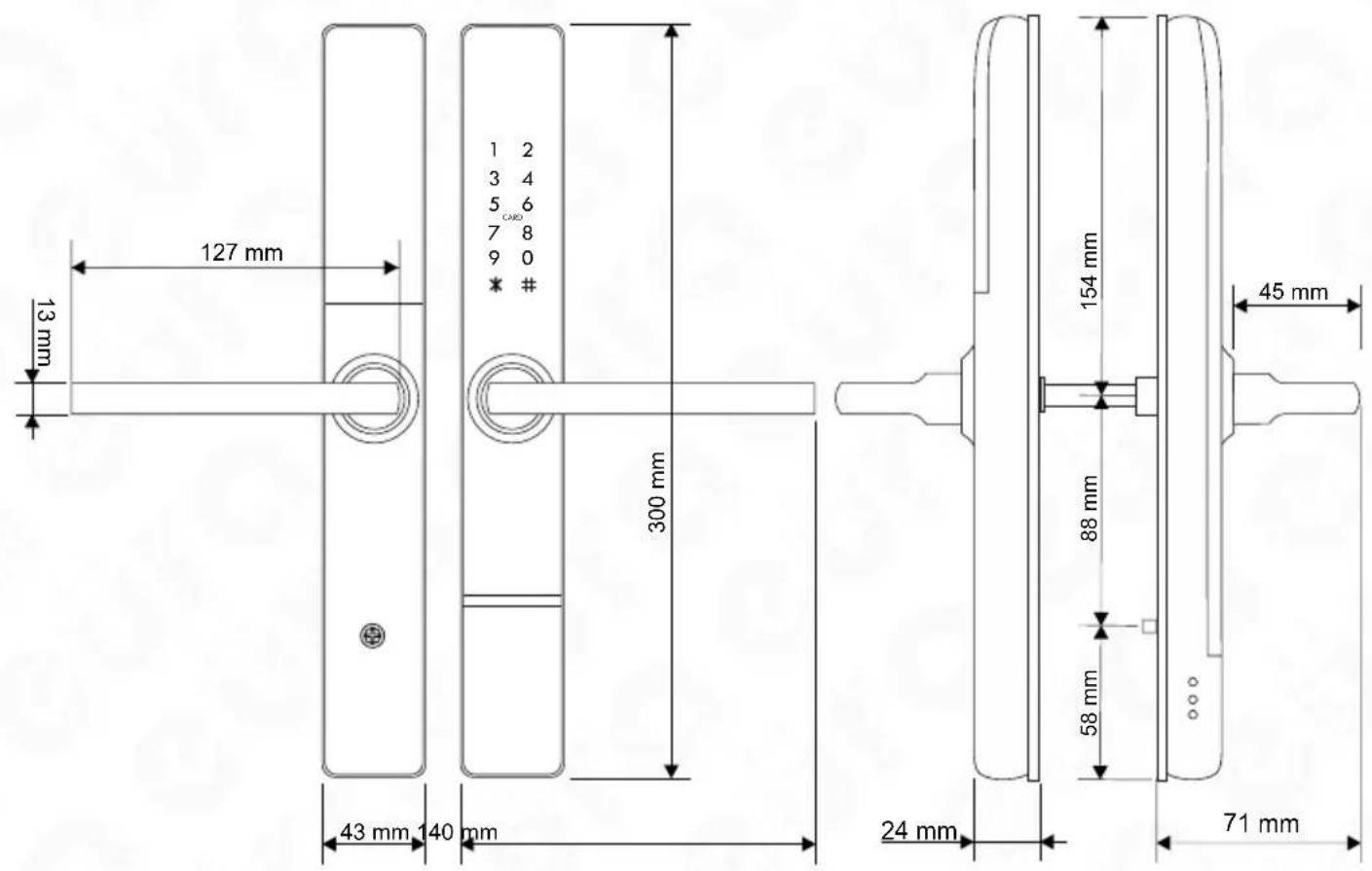

127 mm 13 mm 300 mm 43 mm 140 mm 154 mm 45 mm 88 mm 58 mm 24 mm 71 mm

Rys. 3. Wymiary

4. ZASADA DZIAŁANIA

Po podaniu impulsu z elektronicznego modułu kontroli dostępu, serwomotor odblokowuje przekładnię mechaniczną umożliwiając tym samym otwarcie drzwi poprzez normalne przyciśnięcie klamki na części zewnętrznej. Otwarcie zostaje zasygnalizowane dźwiękiem. Okres oczekiwania na wciśnięcie klamki ustawiony jest fabrycznie na okres około 5 sekund, po tym czasie następuje ponowna blokada przekładni i przejście zamka w stan oczekiwania na podanie kolejnego impulsu z elektronicznego modułu kontroli dostępu.

Od strony wewnętrznej (lokalu) zawsze istnieje możliwość otwarcia drzwi poprzez zwykłe wciśnięcie klamki. Po zamknięciu otwartych drzwi następuje natychmiastowe zadziałanie mechanizmu zapadki, uniemożliwiając otwarcie drzwi od zewnątrz bez podania impulsu z elektro-nicznego modułu kontroli dostępu.

Istnieje możliwość awaryjnego otwarcia zamka przy użyciu zwykłego klucza mechanicznego, którego 2 sztuki znajdują się na wyposażeniu zestawu.

Dodatkowo urządzenie posiada funkcję blokady dostępu, która pozwala dostać się do po-mieszczenia tylko poprzez aplikację administratora lub klucz wejścia awaryjnego.

5. MONTAŻ KLAMKI ELEKTRONICZNEJ W DRZWIACH

Do zestawu dołączone są trzpienie, tulejki oraz śruby umożliwiające montaż klamek w drzwiach o grubości 35\~65 mm. Podczas montażu, należy dobrać odpowiednia długość dołączonych elementów.

Uwaga!

Montażu należy dokonywać posiadając klucze awaryjne przy sobie, które mogą być niezbędne w przypadku zatrzaśnięcia drzwi z niezaprogramowanym zamkiem. Montaż zamka należy wykonać na otwartym skrzydle drzwi, po zakończonej instalacji oraz zaprogramowaniu zamka, należy wykonać test pracy urządzenia, również na otwartym skrzydle.

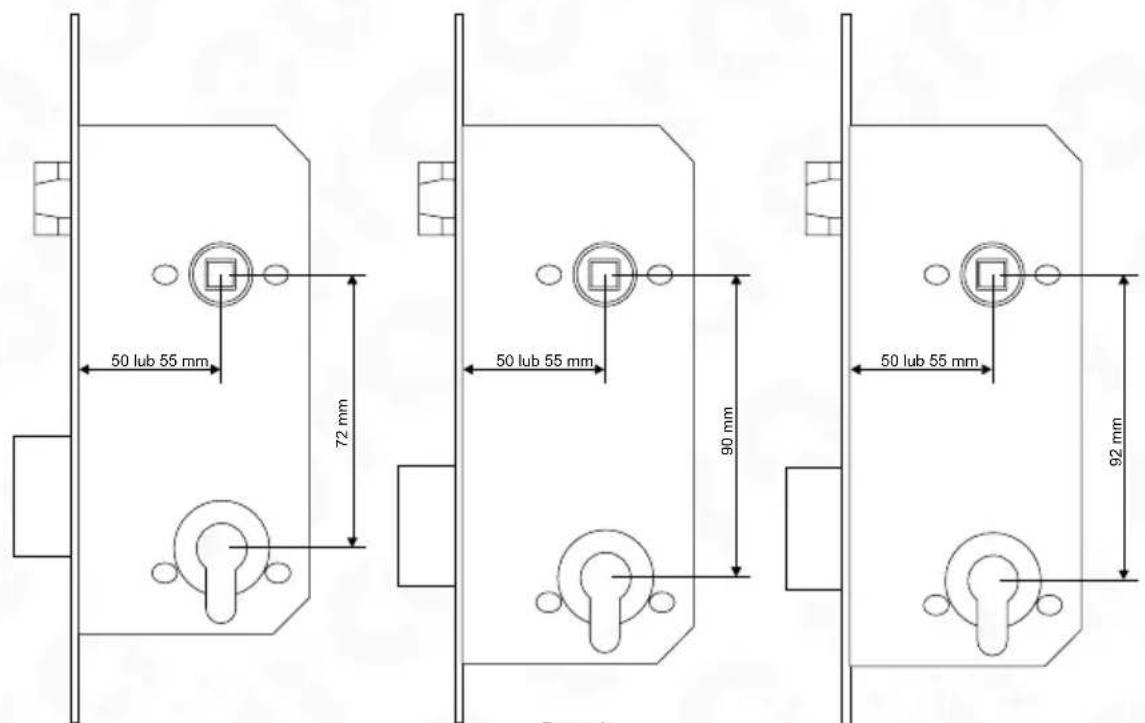

Przykład zamków instalowanych w standardowych drzwiach:

50 lub 55 mm 72 mm 50 lub 55 mm 90 mm 50 lub 55 mm 92 mm

Rys. 4.

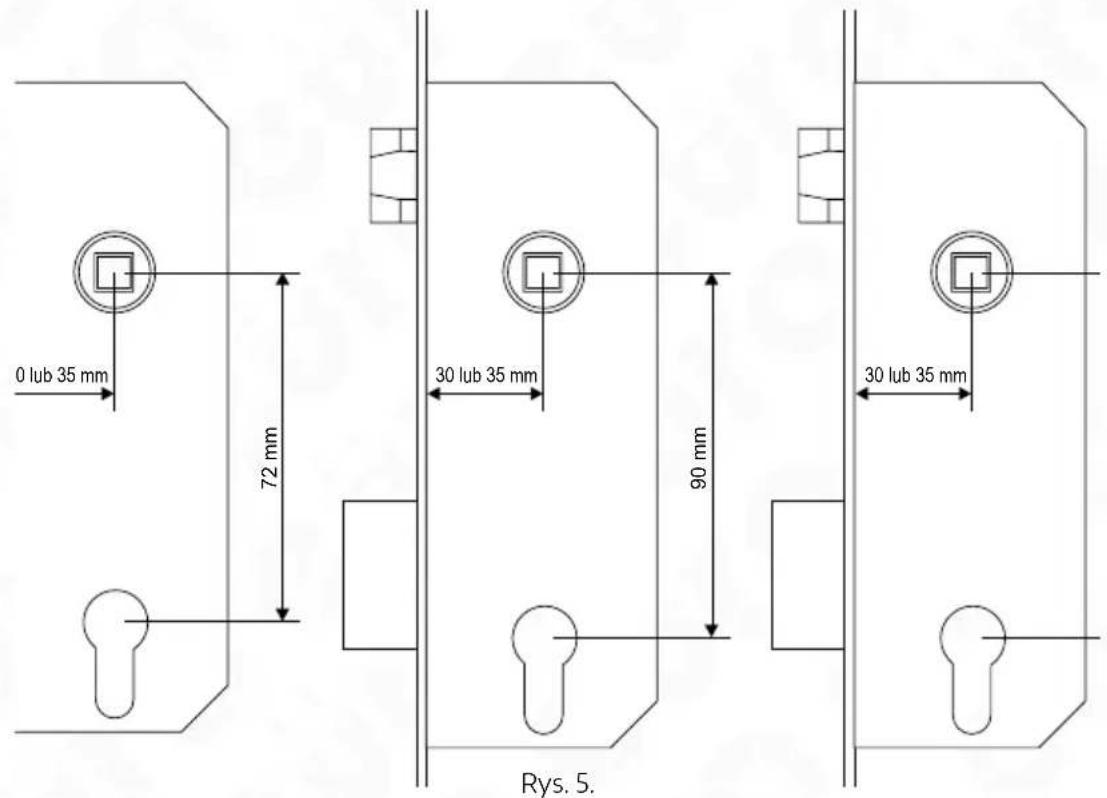

Przykład zamków instalowanych w drzwiach z profilu aluminiowego:

0 lub 35 mm 72 mm 30 lub 35 mm 90 mm 30 lub 35 mm Rys. 5.

5.1. USTAWIENIE ORIENTACJI KLAMKI (DRZWI LEWE/ PRAWE)

Wszystkie klamki elektroniczne są uniwersalne i istnieje możliwość zamocowania ich zarówno do drzwi otwieranych na lewo jak i na prawo.

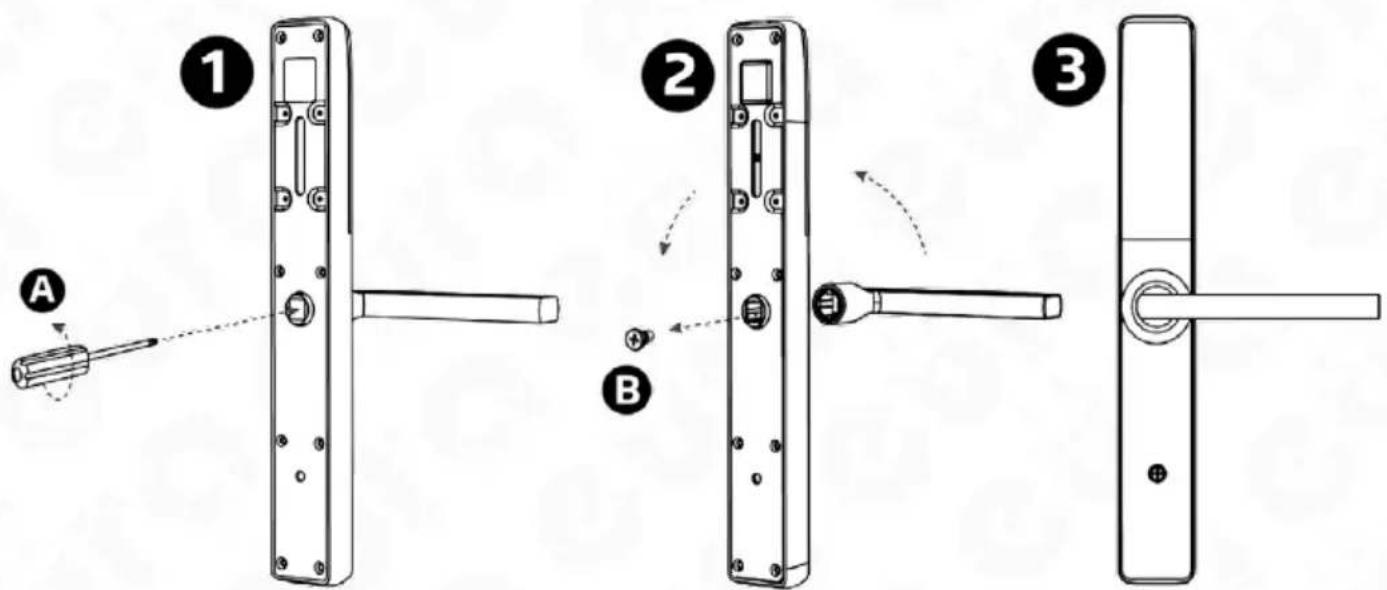

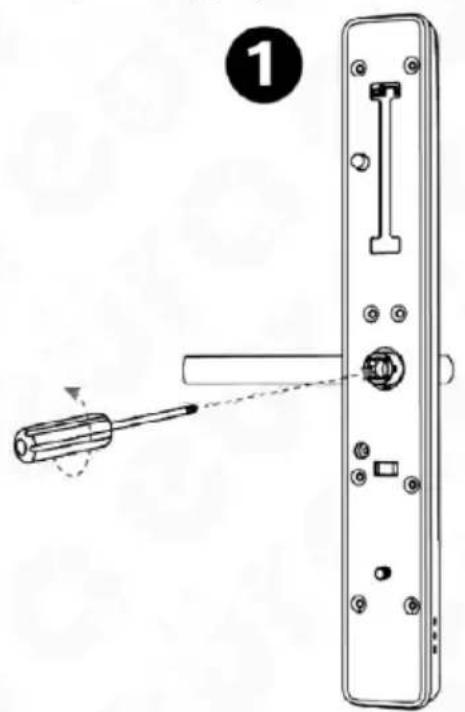

5.1.1 USTAWIENIE ORIENTACJI - FRONT KLAMKI

W celu ustalenia kierunku otwierania klamki z wbudowaną kontrolą dostępu należy odkręcić śrubę mocującą znajdującą się na wewnętrznej stronie szyldu (Rys. 6.), po czym zmienić kierunek jej położenia, a następnie ponownie ją przykręcić za pomocą śruby mocującej.

W celu ustawienia kierunku otwierania klamki z wbudowana kieszenią na baterię należy od- kręcić śrubę mocującą znajdującą się na wewnętrznej stronie szyldu (Rys. 7.), po czym zmienić kierunek jej położenia, a następnie ponownie ją przykręcić za pomocą śruby mocującej.

Trzpień należy umieścić w gnieździe znajdującym się w korpusie urządzenia oznaczonym trójkątem, a następnie zamontować zawleczkę kontrującą znajdującą się w komplecie akcesoriów.

Uwaga:

Montując trzpień należy pamiętać, aby gniazdo znajdujące się w korpusie zamka skierowane było w stronę klamki.

Rys. 8.

PRZYGOTOWANIE TRZPIENIA ZASTĘPCZEGO

W przypadku chęci zastosowania innego trzpienia niż dołączony do zestawu należy: zaopatzyć sie w trzpień o wymiarach 8 x 8 mm, następnie odmierzyć odpowiednią długość i ściąć trzpień.

Uwaga: Trzpień musi zostać ścięty na odpowiednią długość, tak aby wyeliminować możliwość przesuwania tego elementu podczas użytkowania, w innym przypadku gniazdo trzpienia będzie narażone na uszkodzenie.

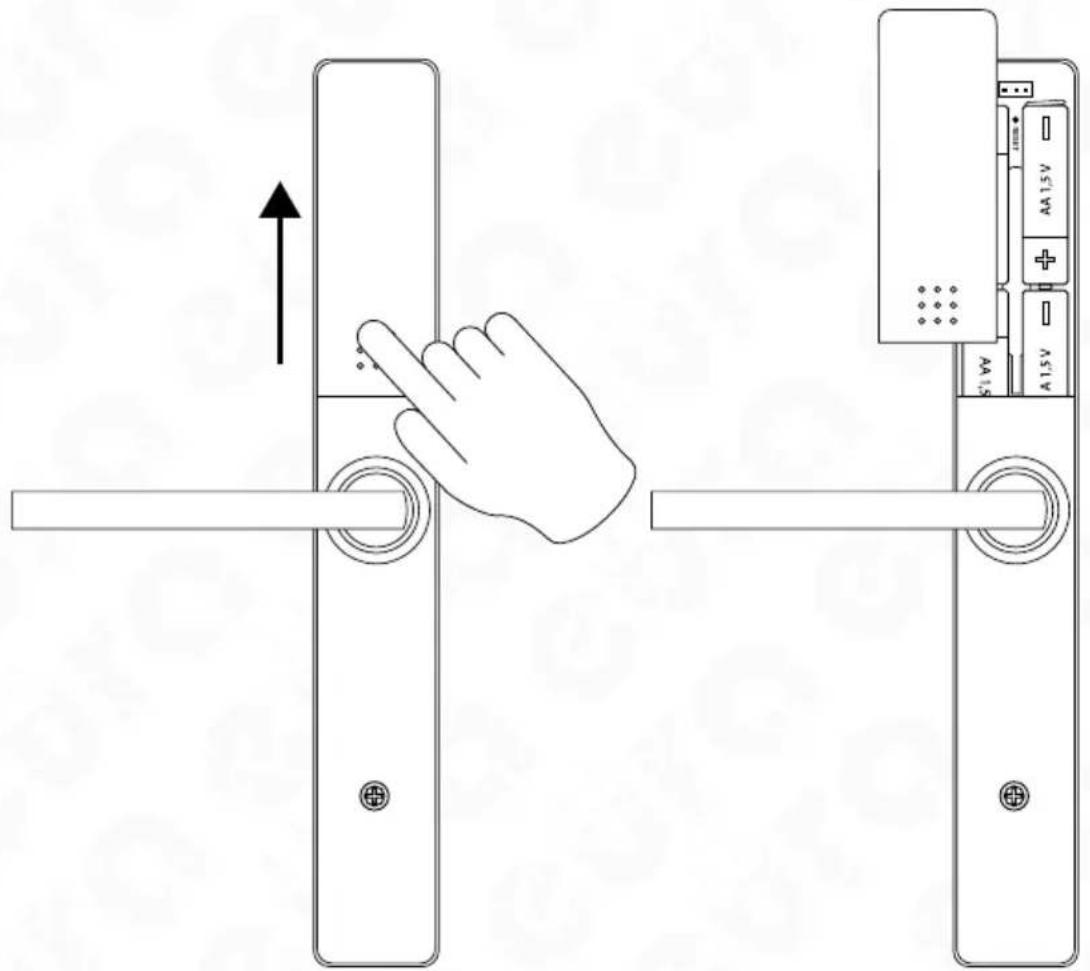

5.3 MONTAŻ BATERII

W celu montażu baterii w komorze bateryjnej, należy przesunąć pokrywę komory bateryjnej ku górze.

• Do prawidłowej pracy urządzenia wymagane jest zastosowanie baterii alkalicznych, nie należy stosować baterii akumulatorowych.
• Zaleca się, aby instalacja oraz programowanie klamki odbywało się przy otwartym skrzydle drzwi, po sprawdzeniu poprawności działania można zamknąć skrzydło.
• Po pierwszym włożeniu baterii klamka automatycznie przechodzi w stan uzbrojenia, dlatego należy pamiętać, aby baterie wkładać już po zamontowaniu klamki elektronicznej w skrzydle drzwi. Jeżeli baterie zostały włożone wcześniej w celu otwarcia drzwi należy użyć klucza awaryjnego, który zaleca się mieć przy sobie podczas trwania instalacji.

Klamka elektromechaniczna zasilana jest 4 bateriami alkalicznymi DC 1,5 V typu AA i na jednym komplecie baterii może pracować ok. 1 roku.

5.4. SCHEMAT MONTAŻOWY

W celu zamontowania klamki elektronicznej w drzwiach należy:

W celu zamontowania klamki elektronicznej w drzwiach można wykorzystać istniejące otwory montażowe lub przygotować nowe zgodnie z szablonem dołączonym do zestawu. Aby nie uszkodzić zamka wpuszczanego należy go zdemontować i upewnić się że jest on zgodny z jednym z przykładowych standardów pokazanych na Rys.4 lub Rys.5.

UWAGA! Istnieje również możliwość instalacji klamki w innym standardzie po wcześniejjszym upewnieniu się iż montaż w takim zamku nie spowoduje uszkodzenia zamka oraz klamki elektronicznej.

Dodatkowo z zamka należy zdemontować wkładkę bębenkową. W większości przypadków otwór po zdemontowanej wkładce bębenkowej będzie nam służył jako tor montażu dla dolnej tulejki szyldu.

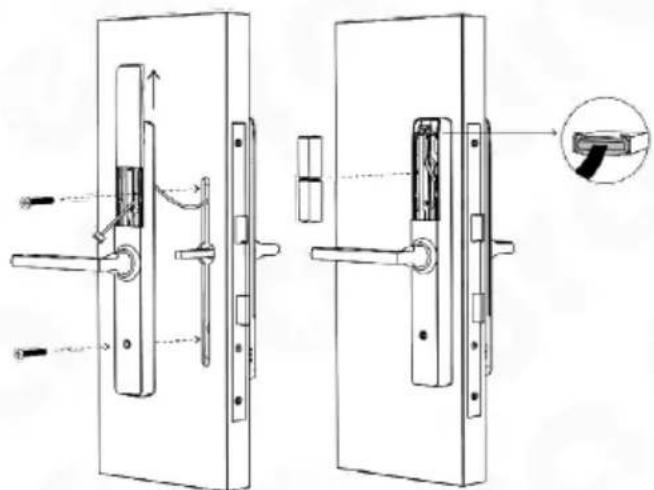

Kolejność montaży klamki elektronicznej:

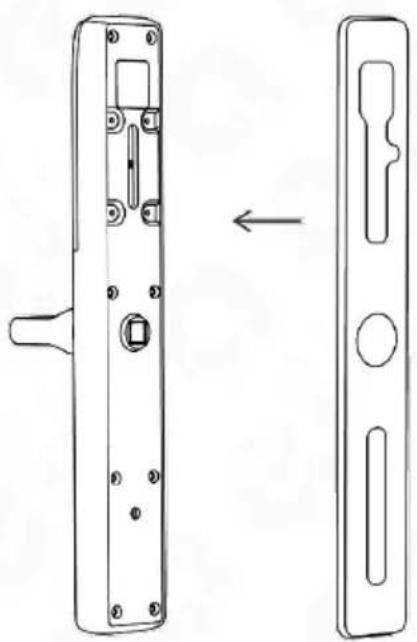

1. Zgodnie z Rys. 11, założyć podkładkę gumową oraz przykręcić tuleje montażowe (w zestawie znajdują się dwa rodzaje tulejek które należy dobrać do grubości drzwi) do przedniego korpusu klamki.
2. Zamontować trzpień w gnieździe klamki i zablokować go zawleczką (w zestawie znajdują się dwa rodzaje trzpieni które należy dobrać do grubości drzwi).

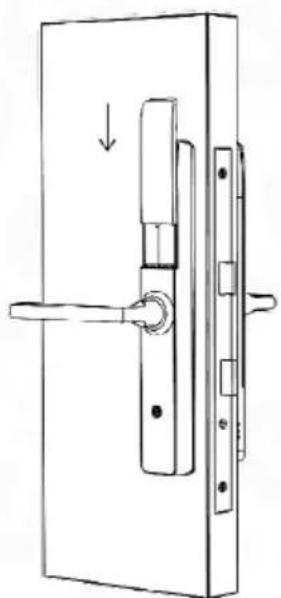

UWAGA!

Montując zawleczkę w trzpieniu należy pamiętać, aby symbol trójkąta znajdujący się na gnieździe trzpienia skierowany był w stronę uchwytu klamki. Po umiesz-czeniu zawleczki należy ją dopasować tak, aby zmieści-ła się we wcześniej przygotowanym otworze gniazdo trzpienia

a. przełożyć zewnętrzną część wraz z tulejami łączącymi przez skrzydło drzwi z wcześniej zamontowanym zamkiem
b. przeprowadzić przewody łączące, wychodzące z ze- wnętrznej części szyldu powyżej zamka wpuszczan- nego,

c. na tylną część szyldu/ klamki założyć podkładkę gumową,

d. podłączyć przewody łączące oby dwie strony klamki (gniazdo podłączeniowe znajduje się pod pokrywą komory baterii),

e. zdjąć pokrywę komory baterii, następnie skręcić tylną część szyldu z częścią frontową przy użyciu czarnych śrub ściągających

f. do komory zasilania włożyć 4 baterie alkaliczne 1,5 V typu AA,

g. zamknąć komorę baterii,

h. zaprogramować klamkę elektroniczną.

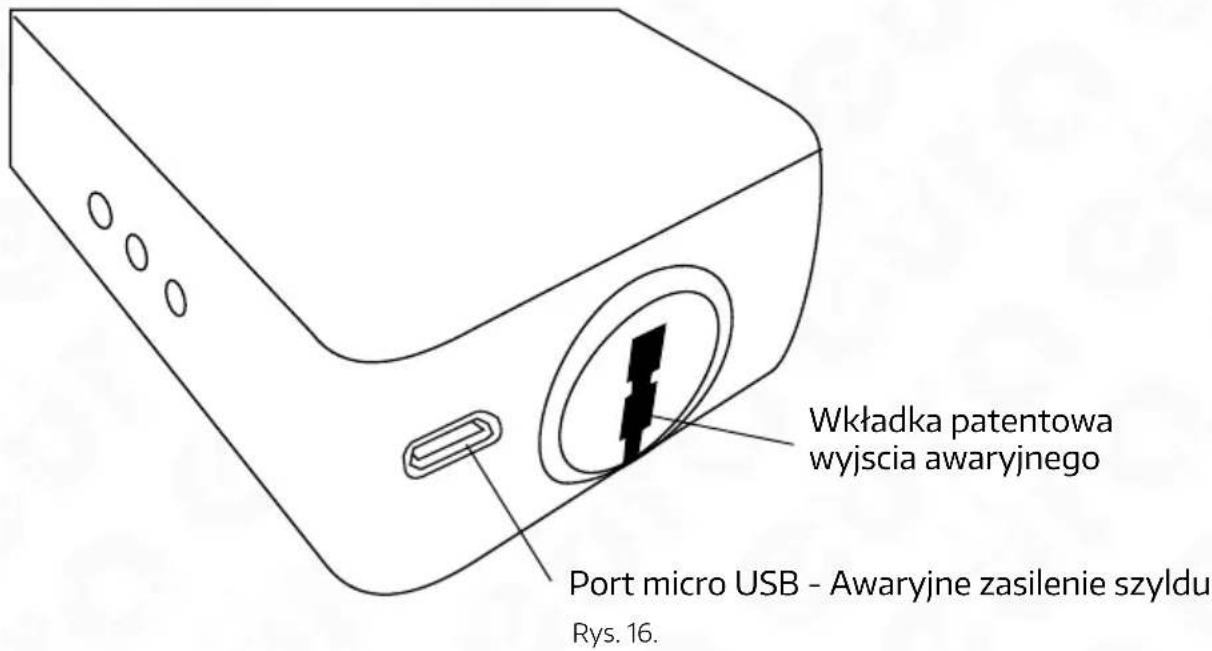

5.5 WEJŚCIE AWARYJNE

Wkładka patentowa wyjscia awaryjnego Port micro USB - Awaryjne zasilenie szyldu Rys. 16.

W przypadku potrzeby wejścia do lokalu, przy użyciu klucza awaryjnego należy wsunąć klucz awaryjny we wkładkę znajdującą sie u dołu urządzenia od strony kontroli dostępu oraz przekręcić klucz w prawo do wyczuwalnego oporu. Następnie naciskając klamkę można wejść do pomieszczenia.

Uwaga!

Istnieje możliwość awaryjnego zasilenia klamki w przypadku rozładowania baterii. W tym celu należy wykorzystać gniazdo micro USB (DC 5 V) znajdujące się w dolnej części klamki zewnętrznej.

6. PROGRAMOWANIE I OBSŁUGA KLAMKI ELEKTRONICZNEJ Z KONTROLĄ DOSTĘPU

Przy pierwszym logowaniu sie do trybu programowania musimy nadać kod administratora. W tym celu:

• wzbudzamy klawiaturę urządzenia, dotykając ją,
• wpisujemy * + #
• nadajemy 6 cyfrowy kod administratora + #
• powtarzamy 6 cyfrowy kod administratora + #,
• po poprawnym zarejestrowaniu hasła administratora, urządzenie poda numer administratora oraz przekieruje nas do panelu ustawień.
  * - anuluj, Cofnij, wyjdź i usuń.

- potwierdź, zakończ

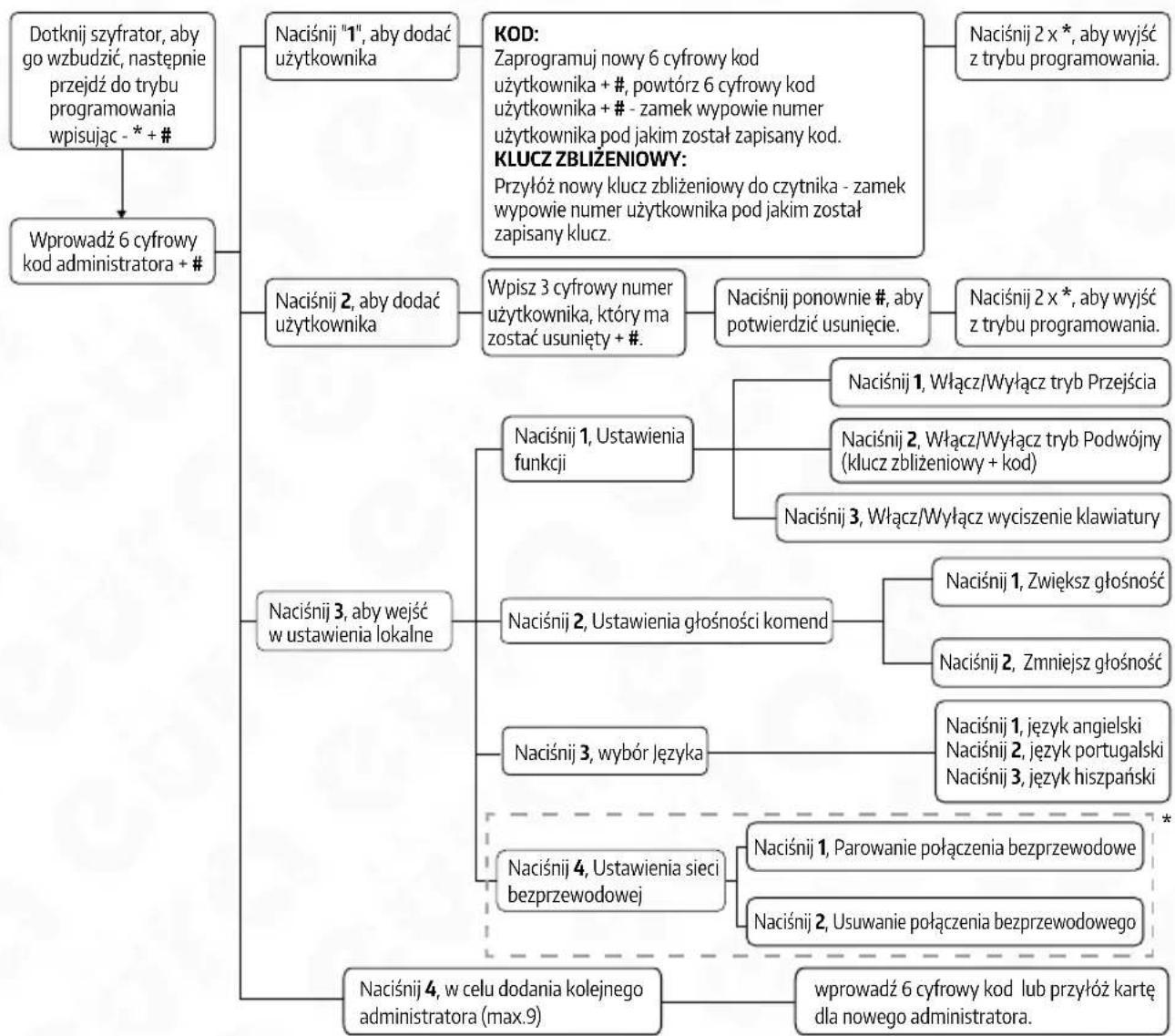

6.1.1. USTAWIENIA

*Funkcja niedostępna dla tej wersji zamka

6.2. PROGRAMOWANIE TRYBÓW

Jak ustawić Tryb Przejścia (zamek zawsze w stanie "odblokowanym", bez potrzeby weryfikacji):

1. Naciśnij sekwencję "O" + "#" + hasło administratora + "#".
2. Po poprawnym wykonaniu tej operacji otrzymasz komunikat potwierdzający.
3. Tryb Przejścia został aktywowany, co oznacza, że zamek po użyciu kodu lub klucza zbliżeniowego użytkownika zostanie odblokowany do czasu ponownego wprowadzenia kodu lub klucza zbliżeniowego użytkownika do czasu.
4. W celu dezaktywacji trybu przejścia powtórz sekwencje z punktu pierwszego.

6.3 USTAWIENIE AUTOMATYCZNEGO CZASU ODBLOKOWANIA

W celu zmiany czasu automatycznego blokowania (możesz wybrać czas blokowania: 5S, 10S, 15S, 20S):

1. Aby ustawić Automatyczne Blokowanie na 5 sekund, naciśnij "1" + "#" + hasło administratora + "#".
2. Aby ustawić Automatyczne Blokowanie na 10 sekund, naciśnij "2" + "#" + hasło administratora + "#".
3. Aby ustawić Automatyczne Blokowanie na 15 sekund, naciśnij "3" + "#" + hasło administratora + "#".
4. Aby ustawić Automatyczne Blokowanie na 20 sekund, naciśnij "4" + "#" + hasło administratora + "#".

Po wykonaniu odpowiedniej operacji, zamek będzie automatycznie blokowany po upływie wybranego czasu.

7. OBSŁUGA KLAMKI

- Odblokowanie zamka: W celu wejścia do chronionego pomieszczenia przez klamkę elektroniczną, należy wzbudzić szyfrator uradzenia, następnie wprowadzić 6 cyfrowy kod użytkownika oraz potwierdzić go #.

- Blokowanie zamka: 5 – krotne wpisanie błędnego kodu lub przyłożenie niezaprogramowanego klucza zbliżeniowego, skutkuje zablokowaniem zamka na czas ok. 90 sekund.

UWAGA

Klamka przy niskim poziomie baterii załączy sygnał alarmowy (pojedynczy dźwięk syreny) oraz wygeneruje komunikat „Low power please change battery!”

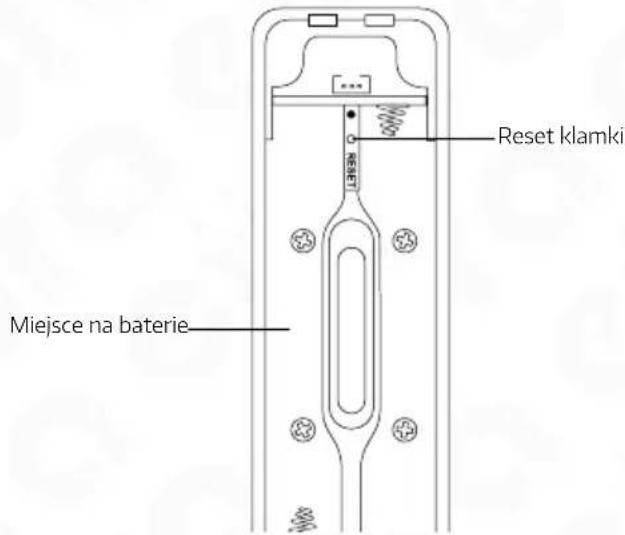

8. RESET KLAMKI

Pod pokrywą baterii znajduje się przycisk resetu klamki. W celu wykonania resetu należy wci-snąć przycisk resetu na czas 6 sekund. Wykonanie resetu zostanie potwierdzone komendą. Po wykonaniu procedury resetu dane zamka zostały przywrócone do ustawień fabrycznych

Reset klamki Miejsce na baterie

Rys. 17.

1. SPECYFIKACJA TECHNICZNA

PARAMETR
Napięcie zasilania 6 V DC
Rodzaj zasilania Baterie alkaliczne (4 x AA 1,5V)
Pobór prądu - czuwanie / praca <18uA / 200 mA
Maks. liczba użytkowników Klucze zbliżeniowe	Kody PIN - 300
Przeznaczenie do drzwi lewe/ prawe
Materiał obudowy Stop cynku
Czas trwania impulsu zwalniającego 5 -20 sekund
Szyfrator Tak, dotykowy
Maks. moc promieniowania (RFID) <5mW
Częstotliwość pracy (RFID)	Mifare 13,56 MHz
Dopuszczalna wilgotność względna	0-95%
Temperaturowy zakres pracy	-10°C ~ +55°C
Zalecane miejsce instalacji	wewnętrzne i zewnętrzne
Współczynnik ochrony	IP55
Maksymalne siły operacyjne działające na szyld	siła zamykająca lub siła potrzebna do rozpoczęcia ruchu skrzydła		10 N
	okucia poruszane dłonią	moment maksymalny (Nm)	1 Nm
		siła maksymalna	10 N
Wymiary szyldu zewnętrznego (W x SZ x G)	195x73x72 mm
Wymiary szyldu wewnętrznego (W x SZ x G)	195x73x72 mm
Waga netto	1200 g

Uwaga: Producent zastrzega sobie możliwość dokonania zmian parametrów technicznych bez uprzedzenia
