MODE D'EMPLOI ELH-71H4 Eura
7. FONCTIONNEMENT DE LA POIGNÉE ..............................................................................................72 8. RÉINITIALISATION DE LA POIGNÉE ................................................................................................. 72 9. SPÉCIFICATIONS TECHNIQUES ........................................................................................................7261PLFR NOTES INITIALES Veuillez lire attentivement ce mode d'emploi avant d'installer, de connecter et d'utiliser l'ap- pareil. En cas de problème de compréhension du contenu de ce document, veuillez contacter le vendeur de l'appareil. L'installation et la mise en service de l'appareil par l'utilisateur sont possibles si des outils ad- équats sont utilisés. Néanmoins, il est recommandé de faire installer l'appareil par du person- nel qualié. En raison des dommages possibles à la poignée avec contrôle d'accès : - l'appareil ne doit jamais être installé dans des portes équipées d'un ferme-porte, - la porte dans laquelle l'appareil va être installé doit être correctement installée et réglée le long du cadre de la porte, - le vantail de la porte doit se fermer facilement (sans ressort) et les forces de fonctionnement maximales agissant sur l'appareil doivent dépasser les valeurs seuils spéciées dans la spéci- cation de l'appareil fournie dans ce manuel, Les poignées avec contrôle d'accès ne doivent pas être installées dans les saunas, les entre- pôts réfrigérés et autres locaux où l'humidité relative et la température ambiante dépassent les valeurs seuils indiquées dans la spécication technique de l'appareil. Pour plus de sécurité, il est recommandé d'installer l'insert breveté, qui sert également d'op- tion d'entrée de secours supplémentaire. Le fabricant ne sera pas responsable des dommages pouvant survenir à la suite d'une in- stallation ou d'un fonctionnement incorrect, ainsi que des réparations et modications non autorisées. N'oubliez pas de : - utiliser l'appareil conformément à son utilisation prévue, le conserver à l'abri de l'humidité et du feu, ne pas le jeter au feu, éviter les chocs, ne pas l'écraser ni l'exposer à des dommages mécaniques, - ne pas nettoyer l'appareil avec de l'eau, des solvants ou d'autres produits chimiques, - ne nettoyer le boîtier qu'avec l'alimentation électrique coupée, n'utiliser qu'un chion humi- de pour le nettoyage et attendre que le boîtier soit complètement sec après le nettoyage, - ne pas eectuer de modications ou de réparations non autorisées, Prudence! Les appareils avec un degré de protection égal ou supérieur à IP44 peuvent être installés à l'extérieur (par exemple, boutons de sonnette, panneaux d'interphone vidéo extérieurs, caméras, etc.). Des informations sur le degré de protection sont disponibles dans la che technique de l'appareil.62 PLFR
1. CARACTÉRISTIQUES GÉNÉRALES ET UTILISATION PRÉVUE
Une poignée électronique avec contrôle d'accès limite simplement l'accès aux zones protégées pour les personnes non autorisées. Elle est conçue pour les portes gauches et droites, et l'e- spacement universel des vis de montage permet l'utilisation d'une serrure à mortaiser déjà installée dans la plupart des cas. Le corps de la poignée est équipé d'un lecteur de clé de proximité (Mifare 13,56 MHz) et d'un clavier numérique tactile avec module Bluetooth. De plus, un lecteur d'empreintes digitales est installé au-dessus du clavier numérique. Après avoir approché le porte-clés du lecteur, saisi le bon code PIN, utilisé une application mo- bile ou placé un doigt sur le lecteur d'empreintes digitales, la serrure à l'intérieur de la poignée est déverrouillée.

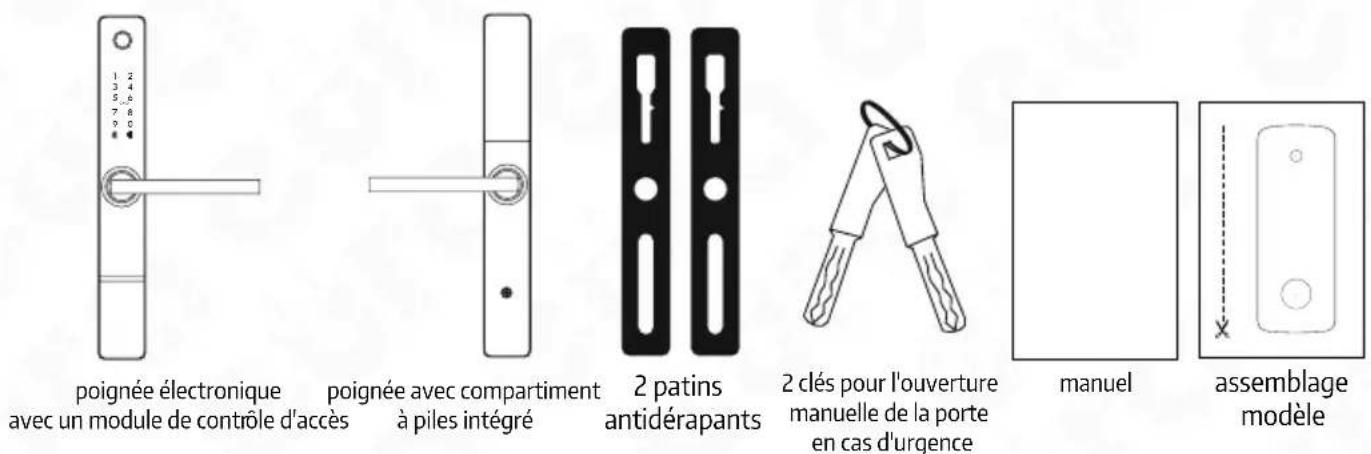

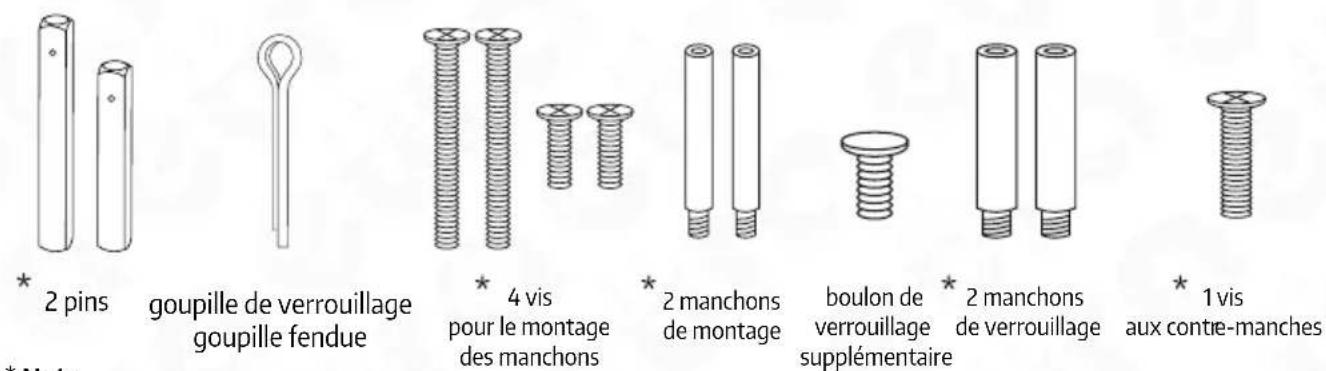

2. CONTENU DE L'ENSEMBLE
poignée avec compartiment à piles intégré 2 patins antidérapants 2 clés pour l'ouverture manuelle de la porteen cas d'urgenceboulon de verrouillage supplémentaire4 vispour le montagedes manchons 2 pins
- Note Les accessoires appropriés - goupilles, manchons et boulons d'ancrage - doivent être sélectionnés en fonction de l'épaisseur du vantail de la porte. goupille de verrouillage goupille fendue 2 manchons de montagemanuelpoignée électronique avec un module de contr ôle d'accès1 visaux contr e-manches 2 manchons de verrouillage assemblage modèle

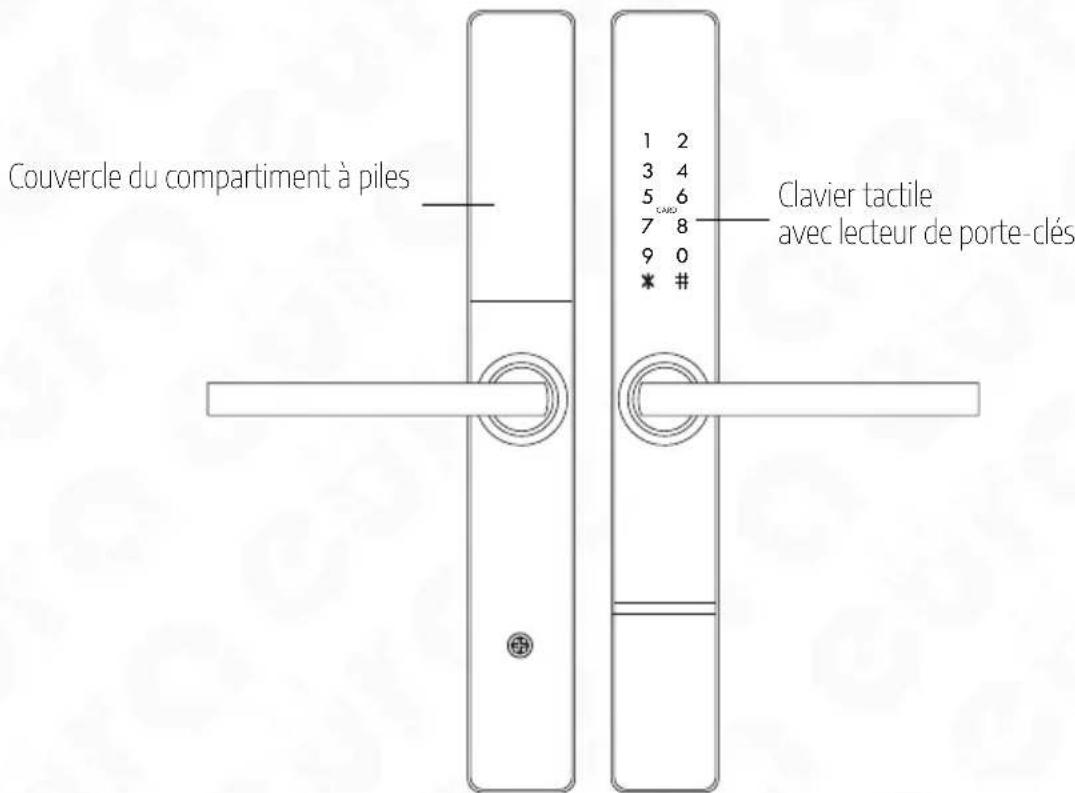

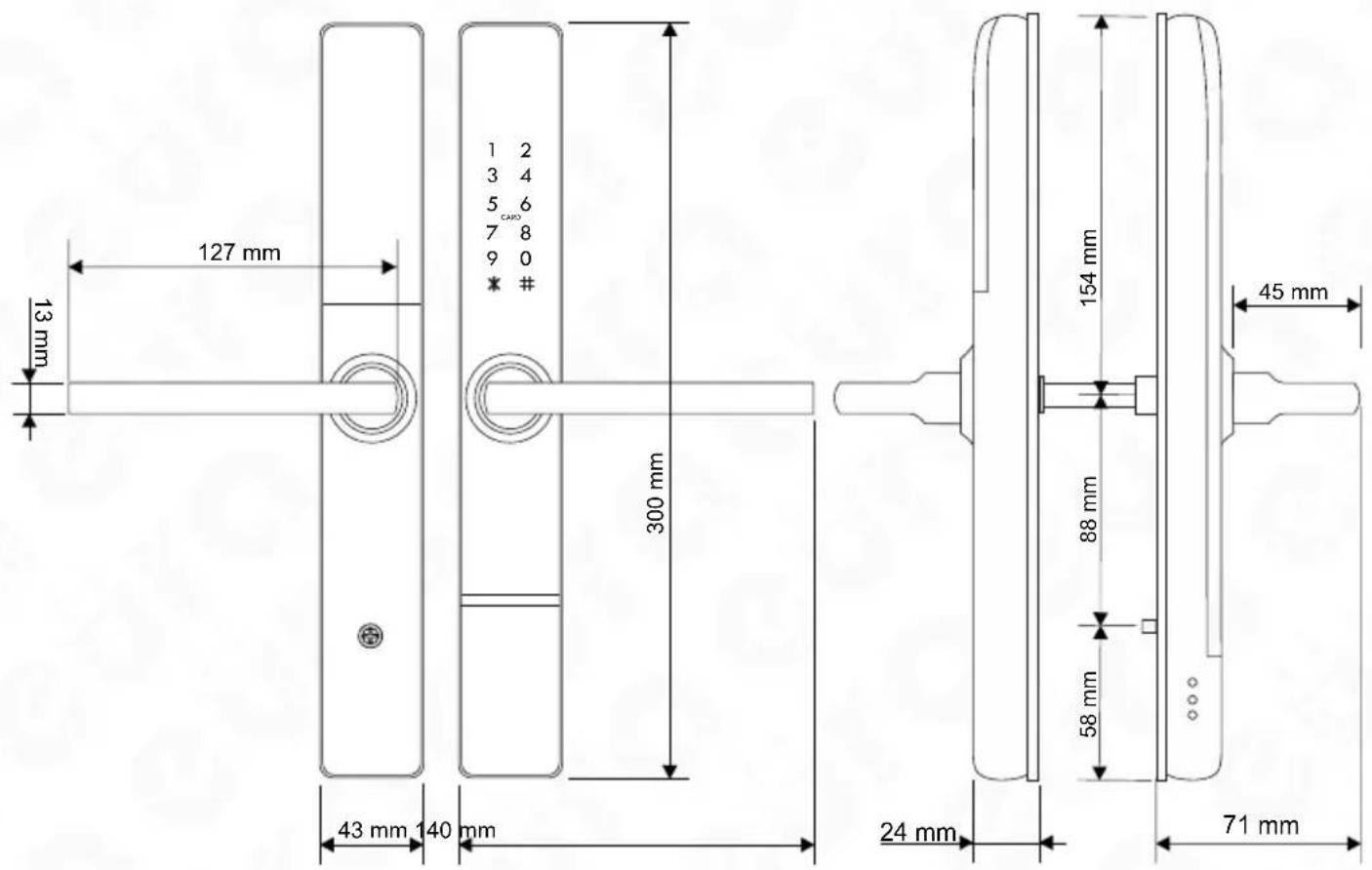

CARDFig. 1.63PLFR 3.STRUCTURE Clavier tactile avec lecteur de porte-clés Côté intérieur Côté extérieur
Après avoir reçu un signal du module de contrôle d'accès électronique, le servomoteur déverrouille la boîte de vitesses mécanique, ce qui permet d'ouvrir la porte par le fonctionnement normal de la poignée extérieure. L'ouverture est indiquée par un son. Le délai d'attente pour le fonctionnement de la poignée est réglé en usine sur environ 5 secondes, après quoi la boîte de vitesses est reverrouillée et la serrure revient en mode veille, en attendant le prochain signal du module de contrôle d'accès électronique. Depuis l'intérieur de la pièce, la porte peut toujours être ouverte en appuyant simplement sur la poignée. Une fois la porte fermée, le mécanisme de verrouillage s'enclenche immédiatement, empêchant l'ouverture de la porte de l'extérieur sans signal du module de contrôle d'accès élec- tronique. Il existe une fonction de déverrouillage d'urgence qui peut être activée à l'aide d'une clé mécani- que, dont deux exemplaires sont inclus dans le kit. De plus, l'appareil dispose d'une fonction de blocage d'accès, qui permet l'entrée dans la pièce uniquement via l'application administrateur ou la clé d'entrée de secours.
5. MONTAGE DE LA POIGNÉE ÉLECTRONIQUE DANS LA PORTE

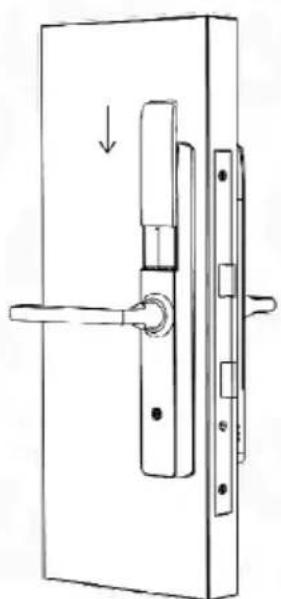

Le kit comprend des goupilles, des manchons et des vis pour le montage de la poignée sur des portes d'une épaisseur de 35 à 65 mm. Lors de l'installation, la longueur appropriée des composants fournis doit être sélectionnée. ATTENTION! L'installation doit être eectuée avec les clés de secours à portée de main, ce qui peut être nécessaire si la porte est verrouillée accidentellement avec une serrure non programmée. La serrure doit être installée sur le vantail ouvert et, après l'installation et la programmation de la serrure, un test de fonctionnement de l'appareil doit être eectué, également sur le vantail ouvert.. Exemple de serrures installées sur des portes standards: 50 lub 55 mm 72 mm 50 lub 55 mm 90 mm 50 lub 55 mm 92 mm Fig. 4.65PLFR Exemple de serrures installées sur des portes avec prol en aluminium: 30 lub 35 mm 72 mm 30 lub 35 mm 90 mm 30 lub 35 mm 92 mm Fig. 5. 5.1. RÉGLAGE DE L'ORIENTATION DE LA POIGNÉE (PORTES GAUCHE/ DROITE) Toutes les poignées électroniques sont universelles et peuvent être montées sur des portes s'ouvrant à gauche et à droite.

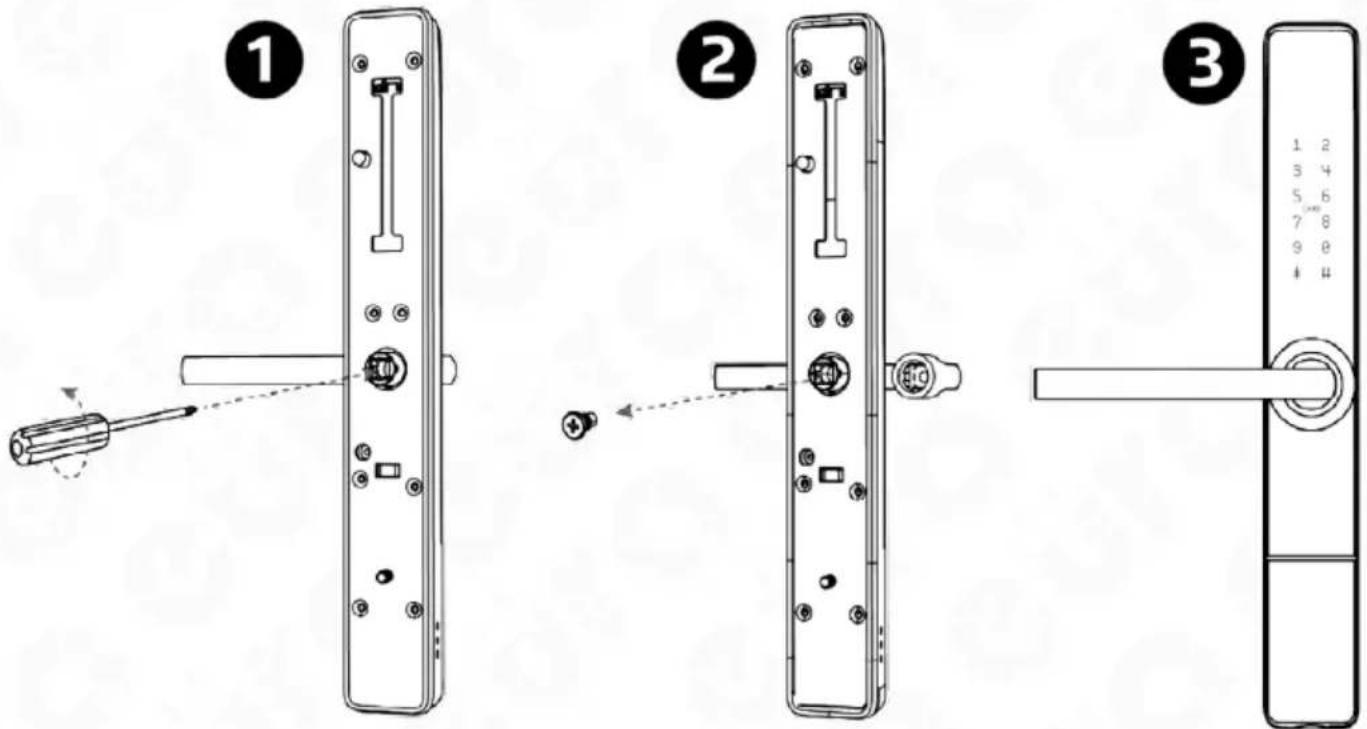

5.1.1ORIENTATION DU RÉGLAGE - AVANT DE LA POIGNÉE
Tpour déterminer la direction de la poignée avec contrôle d'accès intégré, desserrez la vis de montage située sur le côté intérieur de l'écusson (Fig. 6.), puis changez le sens de sa position et resserrez-la avec la vis de montage. Fig. 6.66 PLFR

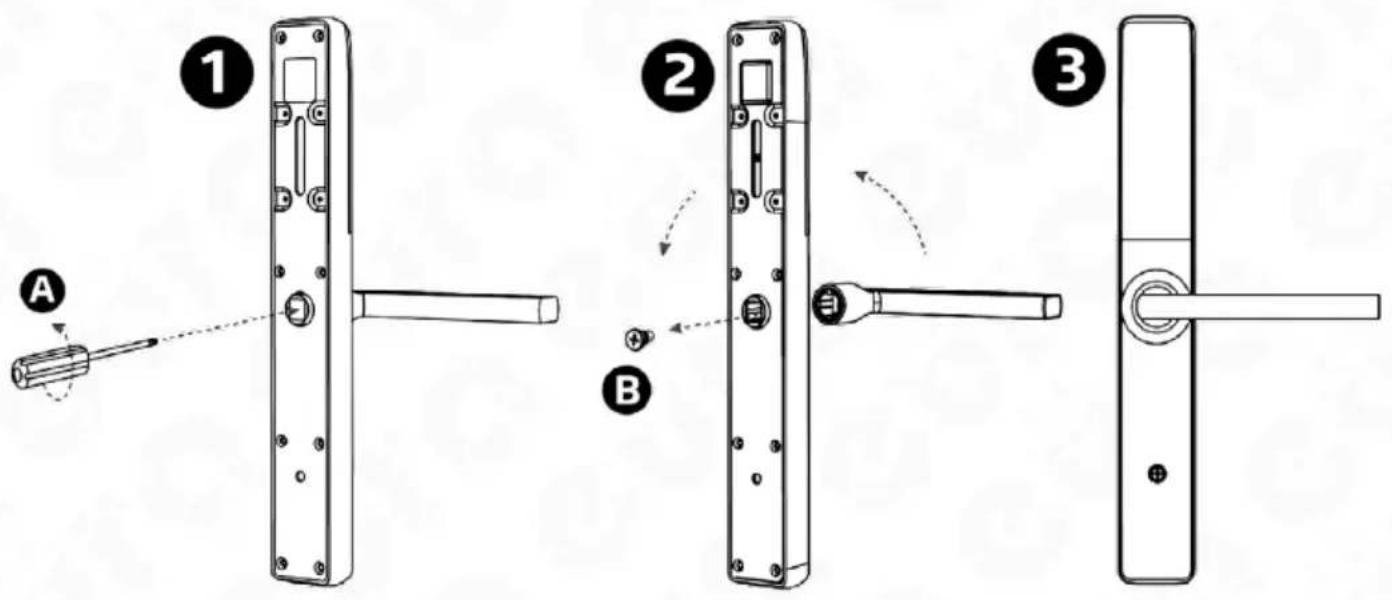

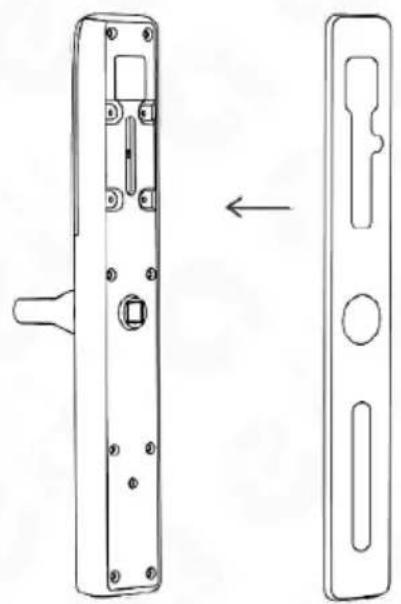

5.1.2 ORIENTATION DU RÉGLAGE - DOS DE L'ÉCUSSON
TPour régler la direction de la poignée avec un compartiment à piles intégré, desserrez la vis de montage située sur le côté intérieur de l'écusson (Fig. 7.), puis changez le sens de sa position et resserrez-la avec la vis de montage. Fig. 7 5.2. INSTALLATION DU BOULON DANS LA POIGNÉE ÉLECTRONIQUE Le boulon doit être placé dans la fente située dans le corps de l'appareil marquée d'un triangle, puis la contre-rondelle de blocage incluse dans le kit d'accessoires doit être installée. Note: Lors de l'installation du verrou, n'oubliez pas de vous assurer que la fente du corps de la serrure est orientée vers la poignée.
Si vous souhaitez utiliser un boulon diérent de celui inclus dans le kit, vous devez: acquérir un boulon de dimensions 8 x 8 mm, puis mesurer la longueur appropriée et couper le boulon. Note: Le boulon doit être coupé à la bonne longueur an d'éliminer la possibilité que cet élément glisse pendant l'utilisation. Dans le cas contraire, la fente du boulon risque d'être en- dommagée.67PLFR

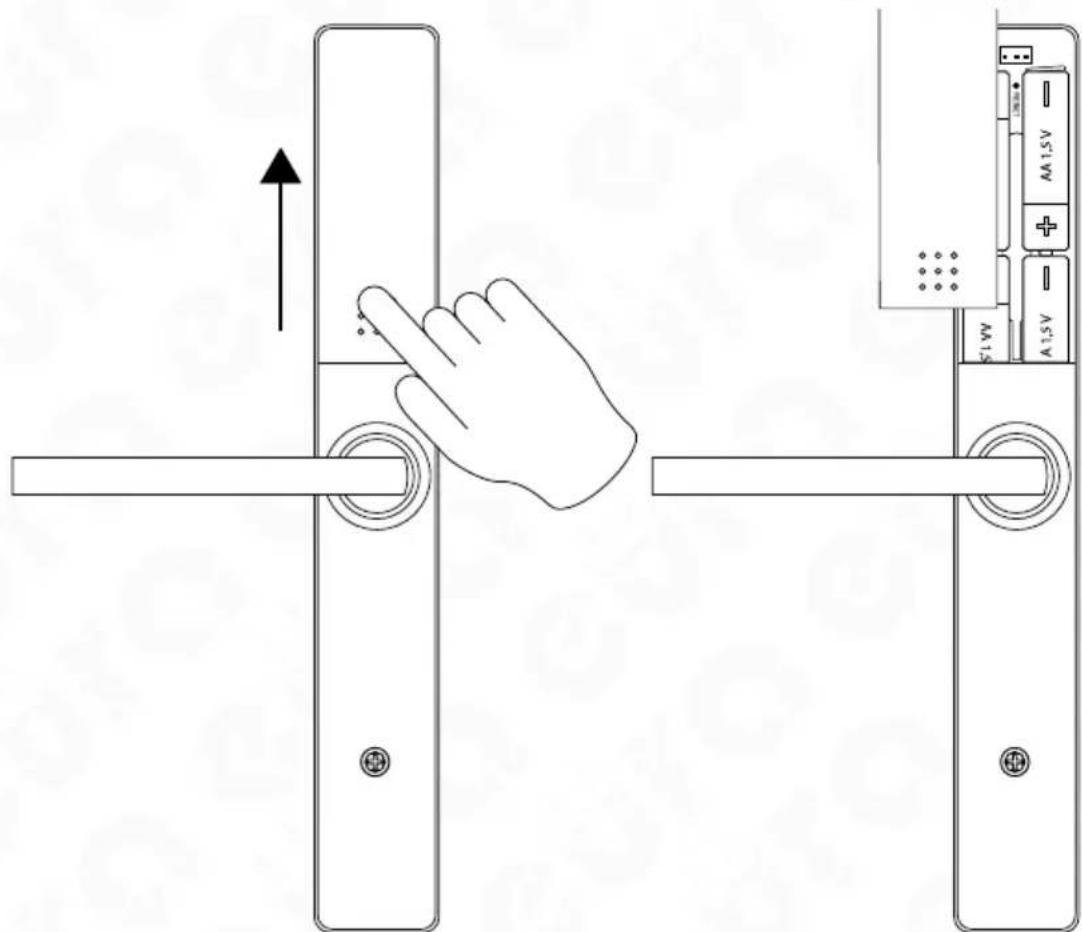

5.3 INSTALLATION DE LA BATTERIE

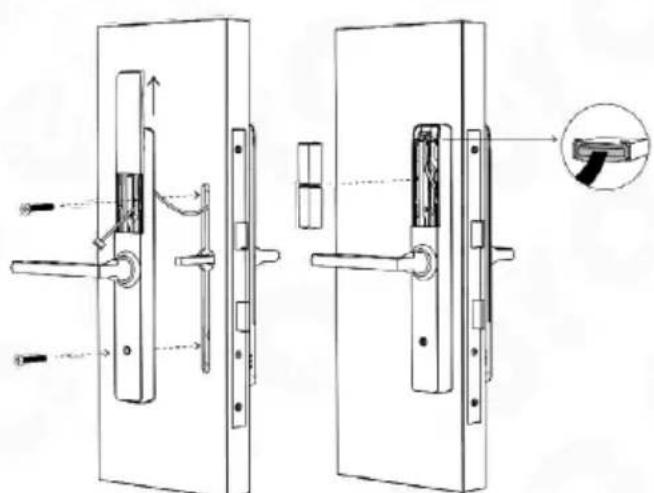

Pour installer la batterie dans le compartiment à batterie, faites glisser le couvercle du com- partiment à batterie vers le haut. Fig. 9 Attention! - L'appareil nécessite l'utilisation de piles alcalines pour fonctionner correctement. Les piles rechargeables ne doivent pas être utilisées. - Il est recommandé d'installer et de programmer la poignée avec la porte ouverte. Une fois le bon fonctionnement vérié, la porte peut être fermée. - Après avoir inséré les piles pour la première fois, la poignée passe automatiquement en état armé. Par conséquent, les piles ne doivent être insérées qu'après le montage de la poignée électronique dans la porte. Si les piles ont été insérées plus tôt pour ouvrir la porte, il convient d'utiliser la clé de secours, qu'il est recommandé de garder à portée de main lors de l'installation. La poignée électromécanique est alimentée par 4 piles alcalines DC 1,5 V AA et peut fonction- ner pendant environ 1 an avec un seul jeu de piles.68 PLFR
5.4. SCHÉMA D'INSTALLATION

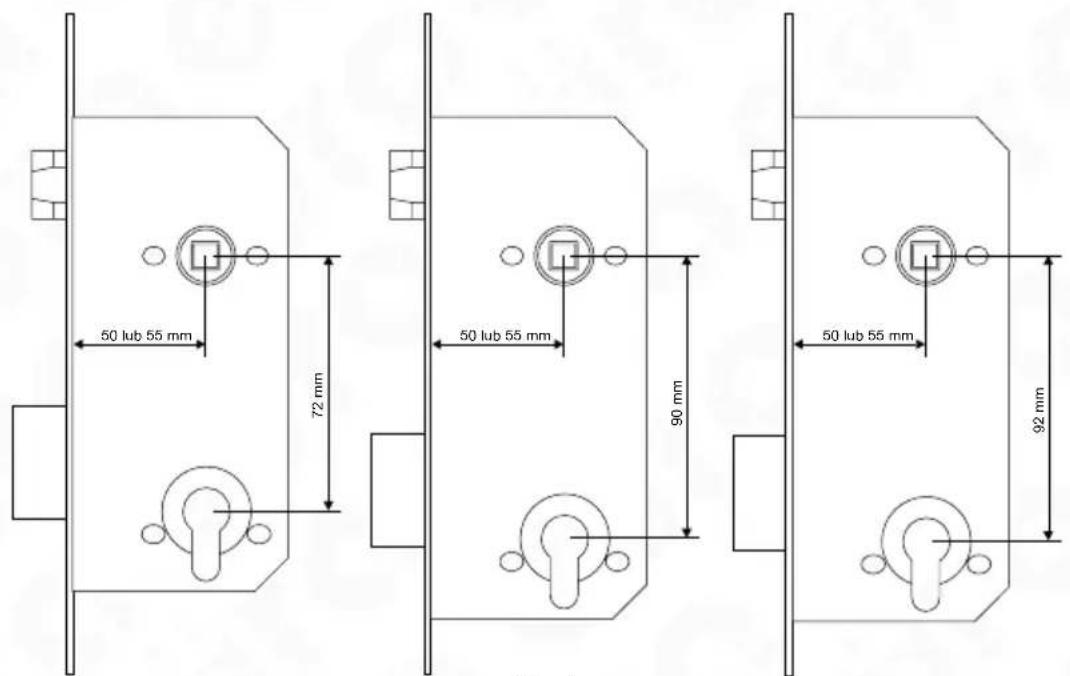

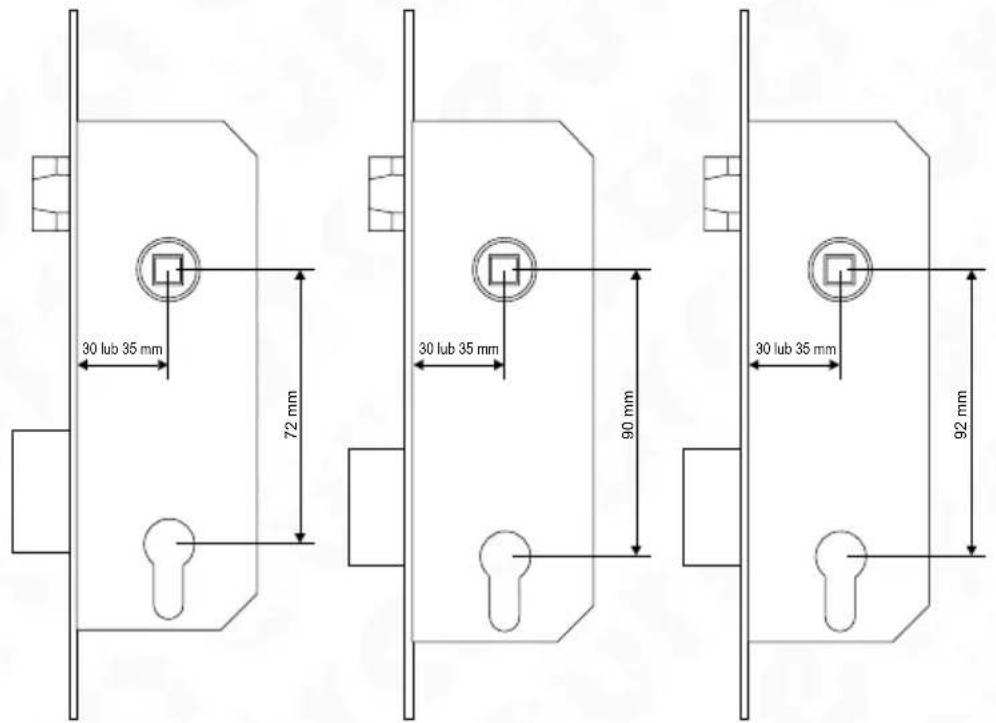

Pour installer la poignée électronique dans une porte: Fig. 10. Les trous de montage existants peuvent être utilisés ou de nouveaux peuvent être préparés selon le gabarit inclus dans le kit. Pour éviter d'endommager la serrure à mortaise, celle-ci doit être démontée et vériée pour s'assurer qu'elle est conforme à l'un des échantillons standard présentés dans la Fig. 4 ou la Fig. 5. ATTENTION! Il est également possible d'installer la poignée dans une norme diérente après avoir vérié que l'installation dans une telle serrure n'en- dommagera pas la serrure ou la poignée électroni- que. De plus, l'insert du cylindre doit être retiré de la serrure. Dans la plupart des cas, le trou laissé après le retrait de l'insert du cylindre servira de rail de montage pour le manchon inférieur de la poignée. La séquence d'installation de la poignée électro- nique est la suivante: Fig. 11.
1. AConformément à la Fig. 11, installez la rondelle en
caoutchouc et vissez les manchons de montage (deux types de manchons sont inclus et doivent être sélectionnés en fonction de l'épaisseur de la porte) sur le corps avant de la poignée.
2. Iinstallez la broche dans la douille de la poignée et
verrouillez-la avec la che (deux types de broches sont inclus et doivent être sélectionnés en fonction de l'épaisseur de la porte). ATTENTION! Lors du montage de la che dans la broche, assurez- -vous que le symbole triangulaire sur la douille de la broche est orienté vers la poignée. Après avoir placé la che, ajustez-la pour qu'elle s'insère dans le trou de la douille de broche préalablement préparé. Fig. 12. a. installer la partie extérieure avec les manchons de raccordement à travers le vantail de la porte avec la serrure précédemment installée b. acheminer les ls de connexion sortant de la po- ignée extérieure au-dessus de la serrure à mortaise69PLFR Fig. 13 c. xer un joint en caoutchouc à l'arrière de la poignée/ du bouclier Fig. 14 d. connecter les ls des deux côtés de la poignée (la prise de connexion est située sous le couvercle du compartiment à piles) e. retirez le couvercle du compartiment à piles, puis vissez la partie arrière de la poignée à la partie avant à l'aide de vis de xation noires f. insérez 4 piles alcalines AA d'une tension de 1,5 V chacune dans le compartiment d'alimentation. Fig. 15 g. fermer le compartiment à piles. h. programmer la poignée de porte électronique.70 PLFR

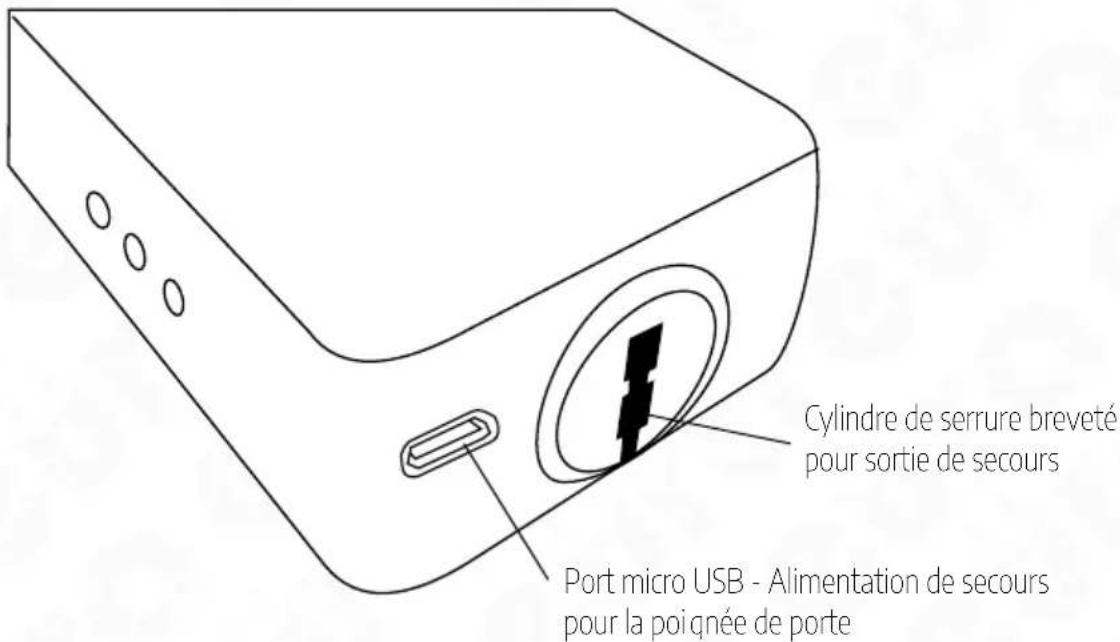

5.5 ENTRÉE DE SECOURS
Cylindre de serrure breveté pour sortie de secours Port micro USB - Alimentation de secours pour la poi
née de porte Fig. 16. En cas de nécessité d'entrer dans les locaux à l'aide de la clé de secours, insérer la clé de secours dans le cylindre situé en bas de l'appareil côté contrôle d'accès et tourner la clé vers la droite jusqu'à sentir une résistance. Ensuite, en appuyant sur la poignée, on peut entrer dans la pièce. Attention ! Il est possible de fournir une alimentation de secours à la poignée en cas de batterie déchar- gée. Y compris Pour cela, utilisez la prise micro USB (DC 5 V) située en bas de la poignée externe.

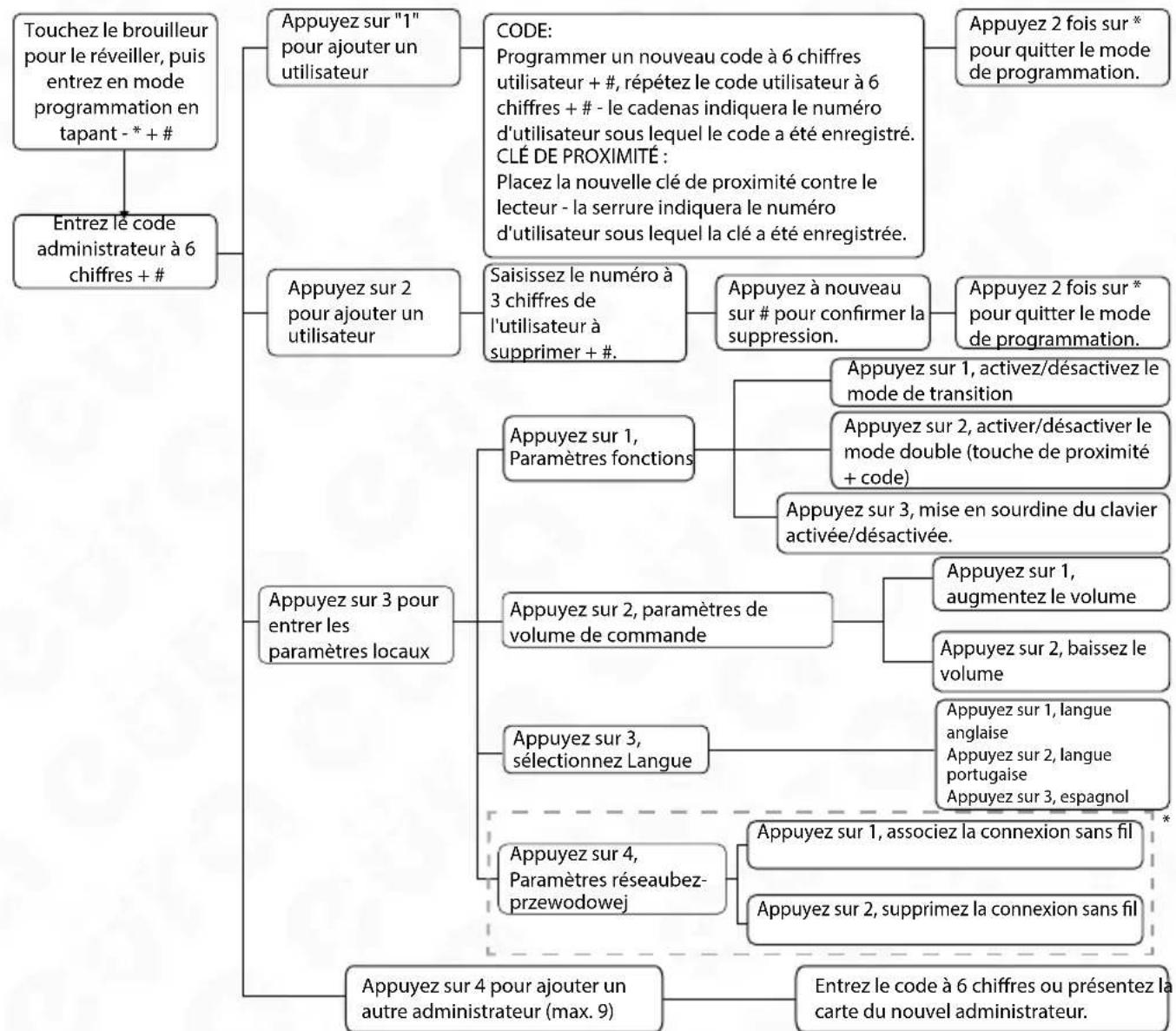

6.1. CODE ADMINISTRATEUR Lors de la première connexion au mode programmation, nous devons saisir le code admini- strateur. A cet eet: - on réveille le clavier de l'appareil en le touchant, - nous entrons* + # - nous attribuons un code administrateur à 6 chires + # - répétez le code administrateur à 6 chires + #, - Après avoir correctement enregistré le mot de passe administrateur, l'appareil fournira le numéro d'administrateur et nous redirigera vers le panneau des paramètres.
Appuyez sur "1" pour ajouter un utilisateur CODE: Programmer un nouveau code à 6 chires utilisateur + #, répétez le code utilisateur à 6 chires + # - le cadenas indiquera le numéro d'utilisateur sous lequel le code a été enregistré. CLÉ DE PROXIMITÉ: Placez la nouvelle clé de proximité contre le lecteur - la serrure indiquera le numéro d'utilisateur sous lequel la clé a été enregistrée. Saisissez le numéro à 3 chires de l'utilisateur à supprimer + #. Appuyez à nouveau sur # pour conrmer la suppression. Appuyez 2 fois sur * pour quitter le mode de programmation. Appuyez 2 fois sur * pour quitter le mode de programmation. Appuyez sur 2 pour ajouter un utilisateur Appuyez sur 1, Paramètres fonctions Appuyez sur 1, activez/désactivez le mode de transition Appuyez sur 2, activer/désactiver le mode double (touche de proximité + code) Appuyez sur 3, mise en sourdine du clavier activée/désactivée. Appuyez sur 1, augmentez le volume Appuyez sur 2, baissez le volume Appuyez sur 1, associez la connexion sans l Appuyez sur 2, supprimez la connexion sans l Appuyez sur 1, langue anglaise Appuyez sur 2, langue portugaise Appuyez sur 3, espagnol Appuyez sur 3 pour entrer les paramètres locaux Appuyez sur 4, Paramètres réseaubez- przewodowej Entrez le code à 6 chires ou présentez la carte du nouvel administrateur. Appuyez sur 3, sélectionnez Langue Appuyez sur 2, paramètres de volume de commande Appuyez sur 4 pour ajouter un autre administrateur (max. 9) Touchez le brouilleur pour le réveiller, puis entrez en mode programmation en tapant - * + # Entrez le code administrateur à 6 chires + #
*Fonction non disponible pour cette version de la serrure
6.2. PROGRAMMATION DES MODES
Comment régler le mode Passage (la serrure est toujours à l'état "déverrouillé", sans avoir besoin de vérication):
1. Séquence de presse "0" + "#" + mot de passe administrateur + "#".
2. Après avoir eectué cette opération avec succès, vous recevrez un message de conrmation.
3. Le mode porte a été activé, ce qui signie que la serrure sera déverrouillée après avoir utilisé le code de
proximité ou la clé de l'utilisateur jusqu'à ce que l'utilisateur saisisse à nouveau le code de proximité ou la clé de l'utilisateur.
4. Pour désactiver le mode transition, répétez la séquence de la première étape.
6.3 RÉGLAGE DE L'HEURE DE DÉVERROUILLAGE AUTOMATIQUE
Pour modier le temps de verrouillage automatique (vous pouvez choisir le temps de verrouillage : 5S, 10S, 15S, 20S):
1. Pour régler le verrouillage automatique pendant 5 sec., appuyez sur "1" + "#" + mot de passe administrateur + "#".
2. Pour régler le verrouillage automatique pendant 10 sec., appuyez sur "2" + "#" + mot de passe administrateur + "#".
3. Pour régler le verrouillage automatique pendant 15 sec., appuyez sur "3" + "#" + mot de passe administrateur + "#".
4. Pour régler le verrouillage automatique pendant 20 secondes, appuyez sur "4" + "#" + mot de passe administra-
teur + "#". Après avoir eectué l'opération appropriée, le verrou sera automatiquement bloqué après le temps sélec- tionné.72 PLFR
7. FONCTIONNEMENT DE LA POIGNÉE
- Déverrouillage de la serrure: Pour entrer dans la pièce protégée à l'aide de la poignée de porte électronique, activez la serrure à code urad, puis saisissez le code utilisateur à 6 chires et conrmez-le #.
- Verrouillage de la serrure: La saisie cinq fois d'un code incorrect ou l'application d'une clé de proximité non programmée entraîne le blocage de la serrure pendant environ 90 secondes. ATTENTION Lorsque le niveau de la batterie est faible, la poignée de porte active un signal d'alarme (un seul son de sirène) et génère le message « Faible puissance, veuillez changer la batterie ! »

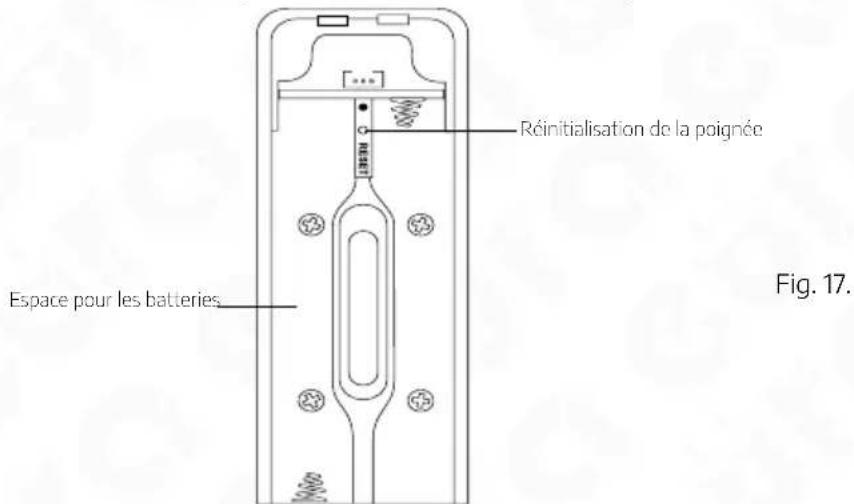

8. RÉINITIALISATION DE LA POIGNÉE
Il y a un bouton de réinitialisation de la poignée de porte sous le couvercle de la batterie. Pour eectuer une réinitialisation, appuyez sur bouton de réinitialisation pendant 6 secondes. La réinitialisation sera conrmée par une commande. Après avoir eectué la procédure de réini- tialisation, les données de verrouillage ont été restaurées aux paramètres d'usine. Espace pour les batteriesRéinitialisation de la poignée Fig. 17.
9. SPÉCIFICATIONS TECHNIQUES
PARAMÈTRE Tension d'alimentation 6 V DC Type d'alimentation Piles alcalines (4 x AA 1.5 V) Consommation de courant - mode veille / fonctionnement <18uA / 200 mA Nombre max. d'utilisateurs Clés de proximité, codes PIN 300 Utilisation prévue dans les portes côté gauche/droit Matériau du boîtier Alliage de zinc Durée de l'impulsion de libération 5-20 sek. Unité de code clé Oui, tactile Puissance rayonnée max. (RFID) <5mW Fréquence de fonctionnement (RFID) Mifare 13,56 MHz Humidité relative admissible 0-95% Plage de température de fonctionnement -10ºC ~ +55ºC Emplacement d'installation recommandé interne et externe Facteur de protection IP65 Forces de fonctionnement maximales agis- sant sur la plaque de porte force de fermeture ou force nécessaire pour faire démarrer le vantail 10 N raccords actionnés à la main couple maximal (Nm) 1 Nm la force maximale 10 N Dimensions de la plaque de porte extérieure (H x L x P) 300x43x71 mm Dimensions de la plaque de porte intérieure (H x L x P) 300x43x71 mm Unité de poids 1200 g Remarques: Le fabricant se réserve le droit d'apporter des modications techniques sans préavis73PLFR GARANTIE En tant que distributeur exclusif des produits Eura, Eura-Tech est tenu de garantir un service après-vente et de garantie ecace. Dans les pays où Eura-Tech ne dispose pas de son propre réseau de service après-vente, ni d'un service DOOR-TO-DOOR, les réclama- tions de qualité sont traitées par des distributeurs agréés des produits Eura sur la base des contrats de distribution signés. Dans le cadre de ces contrats, Eura-Tech assure le nance- ment des éventuelles réparations et la livraison des pièces de rechange. Tout appareil électrique ou électronique usagé ne doit pas être utilisé ou jeté avec les autres déchets ménagers. An d'éviter tout eet nocif sur l'envi- ronnement et la santé humaine, l'appareil doit être utilisé dans des endroits prévus à cet eet. Pour obtenir plus d'informations sur le lieu et la méthode d'utilisation en toute sécurité, vous devez vous adresser aux autorités locales ou à une entreprise spécialisée dans le recyclage. Numéro d’immatriculation: BDO 000015700 Plus d’informations sur les points de recyclage peuvent être trouvées sur www.elektroeko.pl.74 PLFRIT
