Caractéristiques techniques	Stamos SLS18 Basic - Machine de soudure à fil
Type de soudure	Soudure MIG/MAG
Puissance de soudage	De 30 à 180 A
Tension d'alimentation	230 V
Poids	Environ 20 kg
Dimensions	680 x 380 x 550 mm
Utilisation	Idéale pour les travaux de soudure dans l'atelier ou sur site
Accessoires inclus	Pistolet de soudage, masse de soudage, câble de gaz
Maintenance	Vérifier régulièrement les connexions et nettoyer les buses
Sécurité	Porter des équipements de protection individuelle (EPI) lors de l'utilisation
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - SLS18 Basic Stamos

Comment régler la température de la Stamos SLS18 Basic ?

Utilisez le bouton de réglage de température situé sur le panneau de commande pour ajuster la température souhaitée.

Quel type de fil de soudure puis-je utiliser avec la Stamos SLS18 Basic ?

La Stamos SLS18 Basic est compatible avec des fils de soudure en acier, acier inoxydable et aluminium d'un diamètre de 0,6 mm à 0,8 mm.

Comment nettoyer la buse de la machine de soudure ?

Débranchez la machine, puis utilisez une brosse métallique ou une aiguille pour nettoyer la buse. Ne pas utiliser d'eau ou de liquide.

Que faire si la machine ne s'allume pas ?

Vérifiez que la machine est correctement branchée, que le câble d'alimentation est en bon état et que le fusible n'est pas grillé.

Comment changer le rouleau de fil ?

Dévissez le couvercle du support de rouleau, remplacez le rouleau de fil et revissez le couvercle en vous assurant que le fil est correctement alimenté.

La soudure est-elle de mauvaise qualité, que faire ?

Vérifiez la température de la machine, le débit de gaz et la vitesse de soudage. Assurez-vous également que le matériau à souder est propre.

Puis-je utiliser la Stamos SLS18 Basic à l'extérieur ?

Il est recommandé d'utiliser la machine à l'intérieur dans un environnement sec pour éviter tout dommage électrique ou risque de sécurité.

Quelle est la puissance de la Stamos SLS18 Basic ?

La Stamos SLS18 Basic a une puissance de 1800 W.

Comment stocker ma machine de soudure ?

Rangez la machine dans un endroit sec et frais, à l'abri de l'humidité et de la poussière. Débranchez tous les câbles avant le stockage.

MODE D'EMPLOI SLS18 Basic Stamos

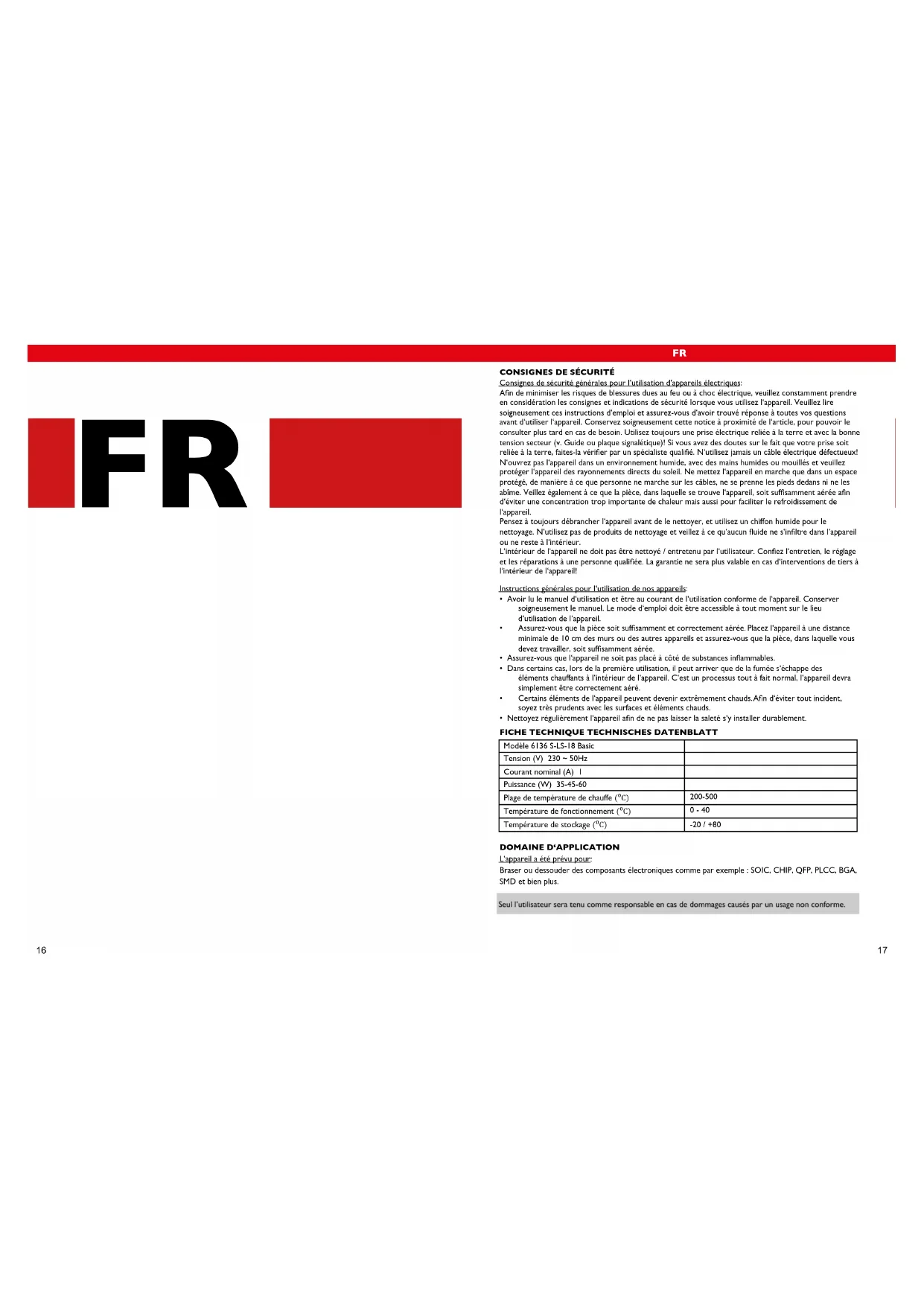

Consignes de sécurité générales pour l‘utilisation d‘appareils électriques: An de minimiser les risques de blessures dues au feu ou à choc électrique, veuillez constamment prendre en considération les consignes et indications de sécurité lorsque vous utilisez l‘appareil. Veuillez lire soigneusement ces instructions d‘emploi et assurez-vous d‘avoir trouvé réponse à toutes vos questions avant d‘utiliser l‘appareil. Conservez soigneusement cette notice à proximité de l‘article, pour pouvoir le consulter plus tard en cas de besoin. Utilisez toujours une prise électrique reliée à la terre et avec la bonne tension secteur (v. Guide ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites-la vérier par un spécialiste qualié. N‘utilisez jamais un câble électrique défectueux! N‘ouvrez pas l‘appareil dans un environnement humide, avec des mains humides ou mouillés et veuillez protéger l‘appareil des rayonnements directs du soleil. Ne mettez l‘appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les abîme. Veillez également à ce que la pièce, dans laquelle se trouve l‘appareil, soit sufsamment aérée an d‘éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de l‘appareil. Pensez à toujours débrancher l‘appareil avant de le nettoyer, et utilisez un chiffon humide pour le nettoyage. N‘utilisez pas de produits de nettoyage et veillez à ce qu‘aucun uide ne s‘inltre dans l‘appareil ou ne reste à l‘intérieur. L‘intérieur de l‘appareil ne doit pas être nettoyé / entretenu par l‘utilisateur. Conez l‘entretien, le réglage et les réparations à une personne qualiée. La garantie ne sera plus valable en cas d‘interventions de tiers à l‘intérieur de l‘appareil! Instructions générales pour l‘utilisation de nos appareils:

• Avoir lu le manuel d‘utilisation et être au courant de l‘utilisation conforme de l‘appareil. Conserver soigneusement le manuel. Le mode d‘emploi doit être accessible à tout moment sur le lieu d‘utilisation de l‘appareil.

• Assurez-vous que la pièce soit sufsamment et correctement aérée. Placez l‘appareil à une distance minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous devez travailler, soit sufsamment aérée.

• Assurez-vous que l‘appareil ne soit pas placé à côté de substances inammables.

• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s‘échappe des éléments chauffants à l‘intérieur de l‘appareil. C‘est un processus tout à fait normal, l‘appareil devra simplement être correctement aéré.

• Certains éléments de l‘appareil peuvent devenir extrêmement chauds. An d‘éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.

• Nettoyez régulièrement l‘appareil an de ne pas laisser la saleté s‘y installer durablement.

FICHE TECHNIQUE TECHNISCHES DATENBLATT

Modèle 6136 S-LS-18 Basic Tension (V) 230 ~ 50Hz Courant nominal (A) 1 Puissance (W) 35-45-60 Plage de température de chauffe (⁰C) 200-500 Température de fonctionnement (⁰C)

Température de stockage (⁰C) -20 / +80

DOMAINE D‘APPLICATION

L‘appareil a été prévu pour: Braser ou dessouder des composants électroniques comme par exemple : SOIC, CHIP, QFP, PLCC, BGA, SMD et bien plus. Seul l’utilisateur sera tenu comme responsable en cas de dommages causés par un usage non conforme. FRFR

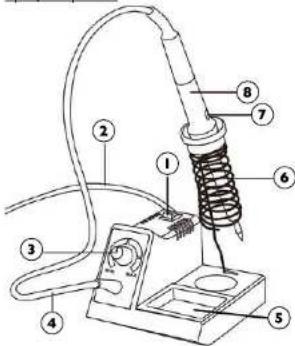

COMMENT FONCTIONNE L‘APPAREIL - PRINCIPE DE BASE Aperçu du produit:

1. Interrupteur principal

2. Câble d‘alimentation

3. Régulateur de température (MIN=~200°C;

Moyen=~330°C; MAX=~500°C)

4. Câble du fer à souder

6. Socle en acier pour fer à souder

7. Témoin lumineux d‘alimentation électrique

Vérication après réception de la marchandise À réception du colis, contrôlez l‘intégrité de l‘emballage et ouvrez-le. Si l‘emballage est endommagé, prenez contact sous 3 jours avec la société de transport ainsi qu‘avec votre distributeur et fournissez un maximum d‘indications et photos des dégâts. Ne mettez pas le paquet à l‘envers! Si le paquet doit être transporté, faites attention à ce qu‘il soit stable et tenu à l‘horizontale. Traitement des déchets Veuillez garder l‘emballage de l‘appareil (carton, plastique, polystyrène) an de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

INSTALLATION DE L‘APPAREIL

Emplacement de l‘appareil L‘appareil doit être placé sur une surface de travail pouvant supporter le poids de l‘appareil. La surface de travail doit être plane, sèche, résister à la chaleur et avoir une hauteur adaptée et ce, dans le but d‘avoir des conditions de travail optimales. Veillez à ce que l‘alimentation en courant respecte les valeurs indiquées sur la plaque signalétique.

UTILISATION DE LA STATION DE SOUDAGE

1. La station doit être posée sur une surface stable et le fer à souder doit se trouver dans son socle.

2. Alimentez la station au moyen du câble d‘alimentation, installez la panne de soudure désirée sur le fer

3. Allumez l‘appareil grâce à l‘interrupteur (1), le témoin lumineux d‘alimentation électrique (77)

s‘illumine alors. Le fer à souder commence à chauffer.

4. Ajuster la température désirée grâce au bouton rotatif (3). MIN=~200°C ; Moyen=~330°C;

5. Une fois votre travail terminé, le fer à souder doit être placé dans son support et la station doit être

1. En mettant hors-service la station, veillez à ce que le fer á souder se trouve dans son support.

2. Assurez-vous d‘avoir une bonne aération de la pièce dans laquelle se trouve la station. De plus, la pi-

èce doit être bien aérée et ventilée car cela permet de réduire la chaleur générée par la station.

1. N‘échangez la panne de soudure que lorsque le fer à souder est complétement refroidi.

2. Il est proscrit de placer l‘appareil à côté de gaz facilement inammables voire d‘autres substances ou

composants semblables. La panne de soudure du fer à souder peut atteindre une température très importante. Toucher cette partie est interdit. ATTENTION aux brûlures !

3. Une température trop élevée du fer à souder est susceptible d‘endommager et de nuire aux foncti-

onnalités de ses embouts.

4. La panne de soudure doit régulièrement être nettoyée au moyen d‘une éponge ou avec un agent de

brasage an d‘éviter que la panne ne s‘oxyde. CHANGEMENT DE LA RÉSISTANCE ET DE LA PANNE DE SOUDURE

1. Boîtier du fer à souder

2. Plaquette électrique

3. Tête d‘isolation en plastique

4. Habitacle de la résistance

Avant de changer la résistance et la panne de soudure, assurez-vous que le fer à souder soit totalement refroidi.

1. Dévisser les vis du boîtier (1) puis retirer le boîtier (1).

2. Dessouder les composants électriques de la résistance (5) et de la plaquette électrique (2) et dévis-

ser les vis de la résistance (5).

3. Extraire la résistance (5) de son habitacle (4) et retirer la panne (6) de la résistance (5).

4. Changer la résistance, souder les liaisons électriques entre la résistance et la plaquette électrique et

remonter l‘ensemble à l‘inverse des étapes de démontage. NETTOYAGE STANDARD Remarques générales

• Ne jamais asperger l‘appareil. Lors du nettoyage, n‘utilisez pas de brosses ou ustensiles capables d‘endommager l‘appareil.

• Avant de commencer le nettoyage, veuillez déconnecter l‘appareil de son alimentation électrique.DE

Contrôlez régulièrement le bon état des différents éléments de l‘appareil. Si un élément devait être abîmé, contactez le vendeur an de trouver une solution. Que faire en cas de problème? Prenez contact avec votre vendeur et préparez les éléments suivants:

• Prenez contact avec votre vendeur et préparez les éléments suivants:

• Vos numéros de série et de facture (que vous trouverez sur la plaque signalétique)

• Une photo de l‘élément endommagé (si tel est le cas)

• Plus vos descriptions seront précises, plus votre conseiller sera en mesure de comprendre le problème et de vous aider à le résoudre. Les formulations trop générales comme p. ex. „l‘appareil ne chauffe pas“ peuvent conduire à des malentendus (l‘appareil ne chauffe pas du tout? pas assez?) Les causes des défauts peuvent en effet être différentes selon le problème!

• Indiquez toujours l‘état / le fonctionnement ou non des voyants lumineux an de faciliter le diagnostic: Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider! ATTENTION: N‘ouvrez jamais l‘appareil sans l‘accord du service client. Cela peut porter atteinte à votre droit à la garantie! ESDE

Par la présente, nous conrmons que les appareils présentés dans ce mode d´emploi sont conformes aux normes Ce.
