SLS18 Basic - Saldatrice Stamos - Manuale utente e istruzioni gratuiti

Tipo di dispositivo	Stazione di saldatura e dissaldatura
Modello	6136 S-LS-18 Basic
Marca	Stamos
Tensione di alimentazione	230 V ~ 50 Hz
Corrente nominale	1 A
Potenza	35 - 45 - 60 W (3 livelli)
Intervallo di temperatura	200 °C - 500 °C
Temperatura di funzionamento	0 °C - 40 °C
Temperatura di stoccaggio	-20 °C / +80 °C
Funzioni principali	Saldatura e dissaldatura di componenti elettronici (SOIC, CHIP, QFP, PLCC, BGA, SMD, ecc.)
Regolazione della temperatura	Medante manopola rotante (MIN ~200 °C, Medio ~330 °C, MAX ~500 °C)
Indicatore di funzionamento	Spia luminosa di alimentazione
Manutenzione e pulizia	Scollegare prima della pulizia; pulire regolarmente la punta con una spugna o agente di saldatura; non immergere
Sicurezza	Non toccare la punta calda; utilizzare su superficie stabile e resistente al calore; non utilizzare vicino a sostanze infiammabili; garantire una buona ventilazione
Parti di ricambio e riparabilità	Resistenza e punta di saldatura sostituibili dall'utente (seguire la procedura di smontaggio)
Informazioni generali	Garanzia soggetta a uso conforme; non aprire senza accordo del servizio clienti

Domande frequenti - SLS18 Basic Stamos

Come regolare la temperatura sulla stazione SLS18 Basic?

Utilizzare la manopola rotante (3) per regolare la temperatura. Le posizioni sono: MIN ~200 °C, Medio ~330 °C, MAX ~500 °C. Il saldatore si riscalda immediatamente dopo l'accensione.

Come cambiare la punta di saldatura?

Assicurarsi che il saldatore sia completamente raffreddato. Svitare l'involucro, dissaldare le connessioni della resistenza, rimuovere la vecchia punta e installare la nuova. Rimontare in ordine inverso. Consultare il manuale per i dettagli.

Cosa fare se la stazione non riscalda?

Controllare prima l'alimentazione elettrica e il cavo. Assicurarsi che la temperatura sia impostata correttamente. Se la spia luminosa è accesa ma il saldatore non riscalda, la resistenza o la punta potrebbe essere difettosa. Contattare il servizio clienti con il numero di serie e una descrizione del problema.

Come pulire la stazione di saldatura?

Scollegare sempre l'apparecchio prima della pulizia. Usare un panno umido (non prodotti chimici). Pulire regolarmente la punta con una spugna umida o un agente di saldatura per evitare l'ossidazione. Non lasciare penetrare liquidi all'interno.

Quali tipi di componenti posso saldare con questa stazione?

La stazione è progettata per saldare e dissaldare componenti elettronici come SOIC, CHIP, QFP, PLCC, BGA, SMD e molti altri. È adatta per lavori di precisione in elettronica.

Quali sono le precauzioni di sicurezza da rispettare?

Posizionare la stazione su una superficie stabile e resistente al calore. Non toccare mai la punta calda (rischio di ustione). Tenere l'apparecchio lontano da sostanze infiammabili. Garantire una buona ventilazione della stanza. Scollegare prima di qualsiasi pulizia.

Come sostituire la resistenza riscaldante?

Dopo il completo raffreddamento, svitare l'involucro del saldatore, dissaldare i fili della resistenza, rimuovere la vecchia resistenza e inserire la nuova. Risaldare le connessioni e rimontare. Se non si è sicuri, contattare un professionista.

La stazione emette fumo durante il primo utilizzo, è normale?

Sì, durante il primo utilizzo, può fuoriuscire un leggero fumo dagli elementi riscaldanti. È normale e scompare dopo un breve periodo di funzionamento. Garantire una buona ventilazione.

Quali sono i sintomi di una punta ossidata e come rimediare?

Una punta ossidata può causare una scarsa conducibilità termica. Pulirla regolarmente con una spugna umida o un agente di saldatura. Se l'ossidazione è grave, sostituire la punta.

Come mantenere la stazione per prolungarne la durata?

Pulire regolarmente la punta, evitare temperature eccessive, riporre il saldatore nel suo supporto dopo l'uso e garantire una buona ventilazione. Seguire le istruzioni del manuale e non aprire l'apparecchio senza autorizzazione del servizio clienti.

MANUALE UTENTE SLS18 Basic Stamos

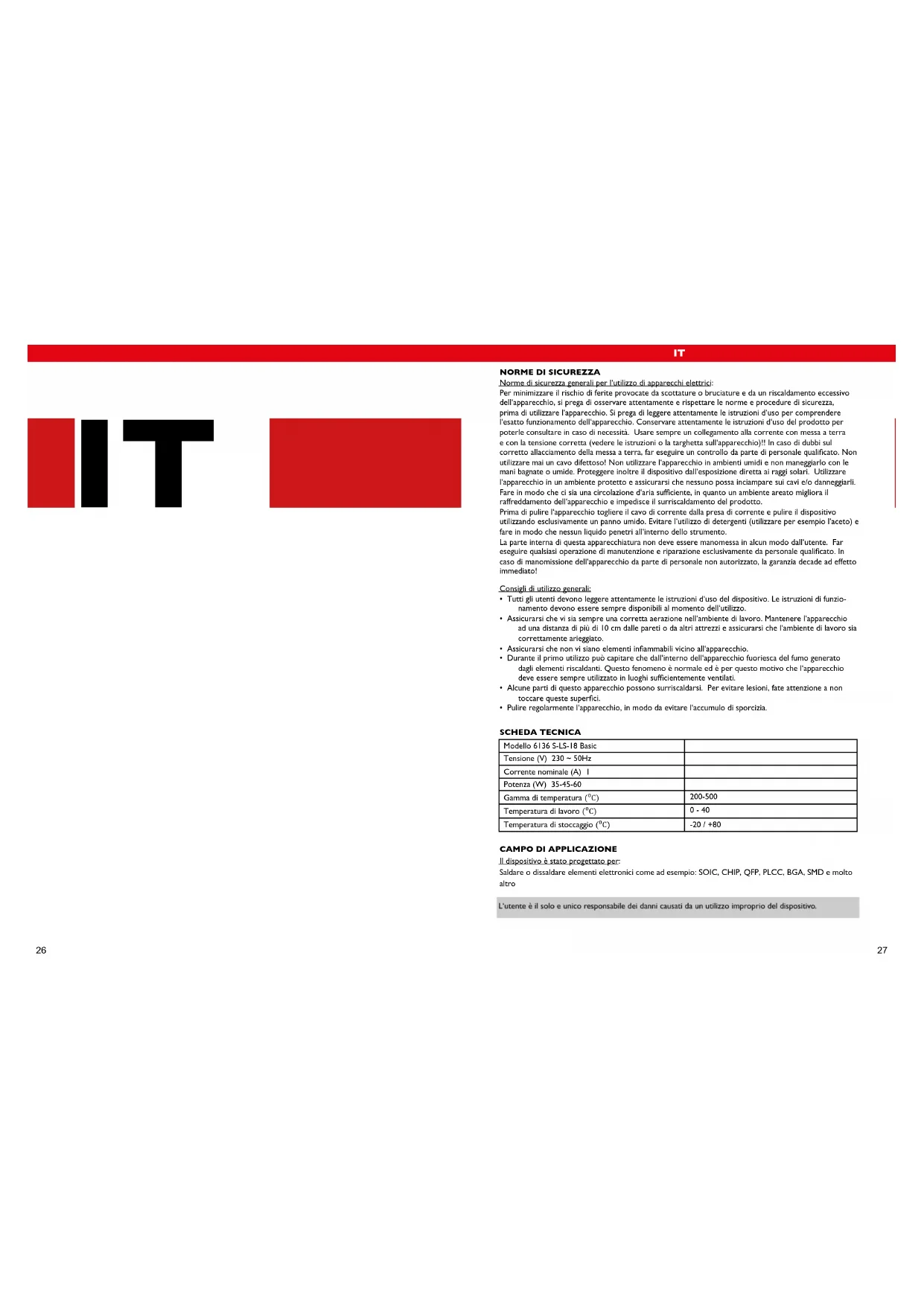

Norme di sicurezza generali per l'utilizzo di apparecchi elettrici:

Per minimizzare il rischio di ferite provocate da scottature o bruciature e da un riscaldamento eccessivo dell'apparecchio, si prega di osservare attentamente e rispettare le norme e proceduro di sicurezza, prima di utilizzare l'apparecchio. Si prega di leggere attentamente le istruzioni d'uso per comprendere l'esatto funzionamento dell'apparecchio. Conservare attentamente le istruzioni d'uso del prodotto per poterle consultare in caso di necessità. Usare sempre un collegamento alla corrente con messa a terra e con la tensione corretta (vedere le istruzioni o la targhetta sull'apparecchio)!! In caso di dubbi sul corretto allacciamento della messa a terra, far eseguire un controllo da parte di personale qualificato. Non utilizzare mai un cavo difettoso! Non utilizzare l'apparecchio in ambienti umidi e non maneggiarlo con le mani bagnate o umide. Proteggere inoltre il dispositivo dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio in un ambiente protetto e assicurarsi che nessuno possa inciampare sui cavi e/o danneggiarli. Fare in modo che ci sia una circolazione d'aria sufficiente, in quanto un ambiente areato migliora il raffreddamento dell'apparecchio e impedisce il surriscaldamento del prodotto.

Prima di pulire l'apparecchio togliere il cavo di corrente dalla presa di corrente e pulire il dispositivo utilizzando esclusivamente un panno umido. Evitare l'utilizzo di detergenti (utilizzare per esempio l'aceto) e fare in modo che nessun liquido penetri all'interno dello strumento.

La parte interna di questa apparecchiatura non deve essere manomessa in alcun modo dall'utente. Far eseguire qualsiasi operazione di manutenzione e riparazione esclusivamente da personale qualificato. In caso di manomissione dell'apparecchio da parte di personale non autorizzato, la garanzia decade ad effetto immediato!

Consigli di utilizzo generali:

• Tutti gli utenti devono leggere attentamente le istruzioni d'uso del dispositivo. Le istruzioni di funzionamento devono essere sempre disponibili al momento dell'utilizzo.
• Assicurarsi che vi sia sempre una corretta aerazione nell'ambiente di lavoro. Mantenere l'apparecchio ad una distanza di più di 10 cm dalle pareti o da altri attrezzi e assicurarsi che l'ambiente di lavoro sia correttamente arleggiato.
• Assicurarsi che non vi siano elementi infiammabili vicino all'apparecchio.
• Durante il primo utilizzo può capitare che dall'interno dell'apparecchio fuoriesca del fumo generato dagli elementi riscaldanti. Questo fenomeno è normale ed è per questo motivo che l'apparecchio deve essere sempre utilizzato in luoghi sufficientemente ventilati.
• Alcune parti di questo apparecchio possono surriscaldarsi. Per evitare lesioni, fate attenzione a non toccare queste superfici.
• Pulire regolarmente l'apparecchio, in modo da evitare l'accumulo di sporcizia.

SCHEDA TECNICA

Modello 6136 S-LS-18 Basic
Tensione (V) 230 ~ 50Hz
Corrente nominale (A) I
Potenza (W) 35-45-60
Gamma di temperatura (°C)	200-500
Temperatura di lavoro (°C)	0 - 40
Temperatura di stoccaggio (°C)	-20 / +80

CAMPO DI APPLICAZIONE

Il dispositivo è stato progettato per

Saldare o dissaldare elementi elettronici come ad esempio: SOIC, CHIP, QFP, PLCC, BGA, SMD e molto altro

L'utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.

IT

IT

COME FUNZIONA L'APPARECCHIO - CONCETTO BASE

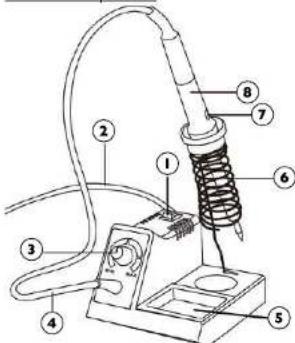

Panoramica del prodotto:

I. Interruttore principale
2. Linea dell'alimentazione
3. Regolatore di temperatura (MIN=\~200°C; medio=\~330°C; MAX=\~500°C)
4. Cavo per il saldatoio
5. Spugna di pulizia
6. Supporto di appoggio per il saldatoio
7. Lampada di controllo dell'alimentazione di energia
8. Saldatoio

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controlli da effettuare a ricezione merce

Alla ricezione della confezione verificare che il pacco sia intatto prima di aprirlo. Se la confezione risulta danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché Il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, fissarlo in posizione orizzontale in modo da evitare danni il più possibile.

Smaltimento dell'imballaggio

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

MONTAGGIO DEL DISPOSITIVO

Posizionamento del dispositivo

Il dispositivo deve essere posizionato su un piano di lavoro conforme con le dimensioni del dispositivo.

Per garantire un utilizzo ottimale dell'apparecchio, il piano di lavoro deve essere perfettamente in piano, risultare asciutto e resistente al calore, nonché posto ad un'altezza adeguata per effettuare il lavoro correttamente.

Assicurarsi che l'alimentazione corrisponda alle specifiche sulla scheda elettrica.

USO DELLA STAZIONE SALDANTE

1. Il dispositivo deve essere messo su una superficie stabile, il saldatoio deve essere fissato al supporto.
2. Collegare il dispositivo alla corrente, montare la punta saldante desiderata sul saldatoio.
3. Accendere il dispositivo tramite l'interruttore principale (1), la lampadina di controllo dell'alimentazione (7) dovrebbe accendersi. Il saldatoio comincia a scaldarsi.
4. Impostare la temperatura desiderata tramite l'interruttore (3). MIN=-200°C; medio=-330°C; MAX=-500°C.
5. A lavoro finito riporre il saldatolo nel sostegno e spegnere la stazione saldante.

OSSERVAZIONI GENERALI

1. Durante l'operazione di spegnimento della stazione saldante, la punta per saldare deve essere saldamente posizionata nell'apposito supporto.
2. Assicurarsi che l'ambiente di lavoro sia correttamente arieggiato durante l'uso del dispositivo. Inoltre, l'apparecchio dovrebbe essere posizionato in una postazione ben arieggiata che favorisca il veloce raffreddamento del dispositivo.

NORME DI SICUREZZA

I. Le punte saldanti fornite possono essere sostituite esclusivamente a freddo.
2. È severamente vietato l'uso del dispositivo nelle immediate vicinanze di oggetti o gas infiammabili. La punta saldante raggiunge temperature elevate in brevissimo tempo. È severamente vietato toccare i componenti del saldatoio. ATTENZIONE pericolo di ustioni!
3. Una temperatura troppo elevata del saldatoio può inficiare negativamente sul funzionamento della punta saldante.
4. La punta saldante deve essere pulita regolarmente con una spugna e un prodotto antiossidante per vitarne l'ossidazione.

SOSTITUZIONE DELL'ELEMENTO RISCALDANTE E DELLA PUNTA SALDANTE

I. Alloggiamento
2 Pannello elettrico
3. Testina di isolamento in plastica
4. Alloggiamento dell'elemento riscaldante
5. Elemento riscaldante
6. Punta saldante

Prima di sostituire la punta saldante e l'elemento riscaldante assicurarsi che il saldatoio si sia completamente raffreddato.

I. Svitare le viti dell'alloggiamento (1) e rimuovere l'alloggiamento (1).
2. Dissaldare gli elementi elettrici dell'elemento riscaldante (5) dal pannello elettrico (2) e svitare le viti dell'elemento riscaldante (5).
3. Rimuovere l'elemento riscaldante (5) dall'alloggiamento (4), togliere la punta di saldatura (6) dall'elemento riscaldante (5).
4. Sostituire l'elemento riscaldare, saldare le condutture elettriche al pannello e montare il tutto al contrario.

PULIZIA STANDARD

Note generali

• È severamente vietato esporre il dispositivo a getti d'acqua diretti. È vietato l'uso di spazzole o altri utensili che potrebbero danneggiare le superfici dell'apparecchiatura.
• Prima di effettuare operazioni di pulizia, scollegare il dispositivo dalla corrente.

IT

REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. In caso rileviate dei danni contattate il vostro venditore per effettuare le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

• Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)
• Se possibile fornire una foto del pezzo difettoso
• Provedete a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Descrizioni del tipo „l'apparecchio non riscalda “ possono essere ambigue e significare che l'apparecchio si riscalda troppo poco o che non si riscalda per niente. Queste sono tuttavia cause di due disfunzioni ben diverse dell'apparecchio!
• Comunicare sempre la condizione delle spie per facilitare la diagnosi: Più dettagliate sono le informazioni da voi fornite, maggiore è l'aiuto che possiamo fornirvi!

ATTENZIONE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti.

Questa operazione non autorizzata fa decadere la garanzia!
