Gerätetyp	Löt- und Entlötstation
Modell	6136 S-LS-18 Basic
Marke	Stamos
Versorgungsspannung	230 V ~ 50 Hz
Nennstrom	1 A
Leistung	35 - 45 - 60 W (3 Stufen)
Temperaturbereich	200 °C - 500 °C
Betriebstemperatur	0 °C - 40 °C
Lagertemperatur	-20 °C / +80 °C
Hauptfunktionen	Löten und Entlöten von elektronischen Bauteilen (SOIC, CHIP, QFP, PLCC, BGA, SMD, usw.)
Temperatureinstellung	Über Drehknopf (MIN ~200 °C, Mittel ~330 °C, MAX ~500 °C)
Betriebsanzeige	Netzbetriebsleuchte
Wartung und Reinigung	Vor Reinigung vom Netz trennen; die Lötspitze regelmäßig mit einem feuchten Schwamm oder Lötmittel reinigen; nicht eintauchen
Sicherheit	Heiße Lötspitze nicht berühren; auf stabiler, hitzebeständiger Oberfläche verwenden; nicht in der Nähe von brennbaren Stoffen verwenden; für gute Belüftung sorgen
Ersatzteile und Reparierbarkeit	Heizwiderstand und Lötspitze vom Benutzer austauschbar (Demontageverfahren beachten)
Allgemeine Informationen	Garantie bei bestimmungsgemäßer Verwendung; nicht ohne Zustimmung des Kundendienstes öffnen

Häufig gestellte Fragen - SLS18 Basic Stamos

Wie stelle ich die Temperatur an der Station SLS18 Basic ein?

Verwenden Sie den Drehknopf (3) zum Einstellen der Temperatur. Die Positionen sind: MIN ~200 °C, Mittel ~330 °C, MAX ~500 °C. Der Lötkolben erwärmt sich sofort nach dem Einschalten.

Wie wechsle ich die Lötspitze?

Stellen Sie sicher, dass der Lötkolben vollständig abgekühlt ist. Schrauben Sie das Gehäuse ab, löten Sie die Anschlüsse des Heizwiderstands aus, entfernen Sie die alte Spitze und setzen Sie die neue ein. Bauen Sie in umgekehrter Reihenfolge wieder zusammen. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

Was tun, wenn die Station nicht heizt?

Überprüfen Sie zuerst die Stromversorgung und das Kabel. Stellen Sie sicher, dass die Temperatur richtig eingestellt ist. Wenn die Betriebsanzeige leuchtet, der Lötkolben aber nicht heizt, sind möglicherweise der Heizwiderstand oder die Spitze defekt. Kontaktieren Sie den Kundendienst mit Ihrer Seriennummer und einer Problembeschreibung.

Wie reinige ich die Lötstation?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein feuchtes Tuch (keine Chemikalien). Reinigen Sie die Lötspitze regelmäßig mit einem feuchten Schwamm oder Lötmittel, um Oxidation zu vermeiden. Lassen Sie keine Flüssigkeit ins Innere eindringen.

Welche Arten von Bauteilen kann ich mit dieser Station löten?

Die Station ist zum Löten und Entlöten elektronischer Bauteile wie SOIC, CHIP, QFP, PLCC, BGA, SMD und vielen anderen geeignet. Sie eignet sich für Präzisionsarbeiten in der Elektronik.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie die Station auf eine stabile, hitzebeständige Oberfläche. Berühren Sie niemals die heiße Lötspitze (Verbrennungsgefahr). Halten Sie das Gerät von brennbaren Stoffen fern. Sorgen Sie für gute Belüftung des Raumes. Trennen Sie vor der Reinigung vom Netz.

Wie ersetze ich den Heizwiderstand?

Nach vollständiger Abkühlung schrauben Sie das Gehäuse des Lötkolbens ab, löten Sie die Drähte des Heizwiderstands aus, entfernen Sie den alten Widerstand und setzen Sie den neuen ein. Löten Sie die Anschlüsse wieder an und bauen Sie alles wieder zusammen. Wenn Sie sich nicht sicher sind, wenden Sie sich an einen Fachmann.

Die Station gibt beim ersten Gebrauch Rauch ab, ist das normal?

Ja, beim ersten Gebrauch kann leichter Rauch von den Heizelementen austreten. Dies ist normal und verschwindet nach kurzer Betriebszeit. Sorgen Sie für gute Belüftung.

Was sind die Symptome einer oxidierten Lötspitze und wie behebt man das?

Eine oxidierte Lötspitze kann zu schlechter Wärmeleitfähigkeit führen. Reinigen Sie sie regelmäßig mit einem feuchten Schwamm oder Lötmittel. Bei starker Oxidation ersetzen Sie die Spitze.

Wie pflege ich die Station, um ihre Lebensdauer zu verlängern?

Reinigen Sie die Lötspitze regelmäßig, vermeiden Sie übermäßige Temperaturen, bewahren Sie den Lötkolben nach Gebrauch in seiner Halterung auf und sorgen Sie für gute Belüftung. Befolgen Sie die Anweisungen im Handbuch und öffnen Sie das Gerät nicht ohne Zustimmung des Kundendienstes.

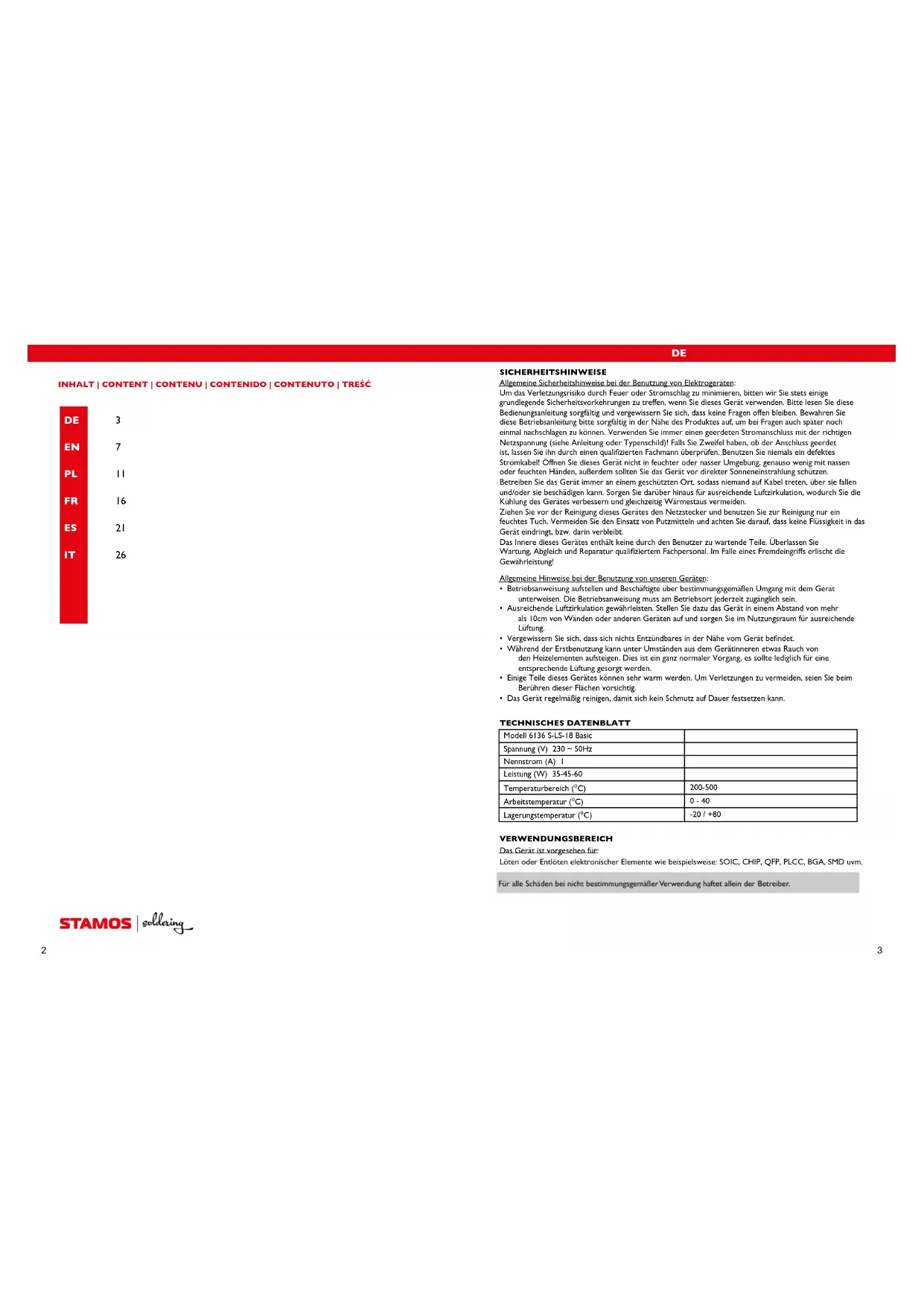

BEDIENUNGSANLEITUNG SLS18 Basic Stamos

Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:

Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nahe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben, ob der Anschluss geerdet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schutzen. Betreiben Sie das Gerät immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerates verbessern und gleichzeitig Wärmestaus vermeiden.

Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch. Vermelden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin verbleibt.

Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!

Allgemeine Hinweise bei der Benutzung von unseren Geräten:

• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät befindet.
• Während der Erstbenutzung kann unter Umständen aus dem Gerätinneren etwas Rauch von den Heizelementen aufsteigen. Dies ist ein ganz normaler Vorgang, es sollte lediglich für eine entsprechende Lüftung gesorgt werden.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.

Modell 6136 S-LS-18 Basic
Spannung (V) 230 ~ 50Hz
Nennstrom (A) I
Leistung (W) 35-45-60
Temperaturbereich (°C)	200-500
Arbeitstemperatur (°C)	0 - 40
Lagerungstemperatur (°C)	-20 / +80

VERWENDUNGSBEREICH

Das Gerät ist vorgesehen für:

Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD uvm.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

STAMOS | soldering

DE DE

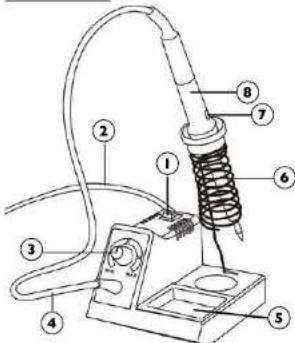

WIE FUNKTIONIERT DAS GERÄT - DAS GRUNDPRINZIP

Produktübersicht:

I. Hauptschalter
2 Versorgungsleitung
3. Temperaturregler (MIN=\~200°C; Mittel=\~330°C; MAX=\~500°C)
4. Kabel für den Lötkolben
5. Reinigungsschwamm
6. Stahlablage für den Lötkolben
7. Kontrolllampe der Energieversorgung
8. Lotkolben

VOR DER ERSTEN BENUTZUNG

Prüfung nach Erhalt der Ware

Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpak- kung Beschädigungen aufweist, so setzen Sie sich innerhalb von 3 Tagen mit der Transportgesellschaft und Ihrem Vertriebspartner in Verbindung und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum auf! Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.

Entsorgung der Verpackung

Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

AUFBAU DES GERÄTES

Platzierung des Gerätes

Das Gerät sollte auf eine Arbeitsfläche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht.

Die Arbeitsfläche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und soll hitzebeständig sein.

Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.

BEDIENUNG DER LÖTSTATION

1. Die Station ist auf stabilen Boden zu legen, der Lötkolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Lötspitze auf dem Lötkolben.
3. Schalten sie das Gerät mittels des Hauptschalters (1) ein. Kontrollampe der Energieversorgung (7) soll leuchten. Der Lötkolben beginnt sich zu erhitzen.
4. Mit dem Drehschalter (3) die gewünschte Temperatur einstellen: MIN=\~200°C; Mittel=\~330°C; MAX=-500°C.
5. Nach beendeter Arbeit sollte man den Lötkolben in der Halterung befestigen und die Lötstation ausschalten.

ALLGEMEINE BEMERKUNGEN

I. Beim Ausschalten des Geräts muss sich der Kolben in der Halterung befinden.
2. Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät verwendet wird. Darüber hinaus sollte sich das Gerät an einer Stelle befinden, an der guter Luftdurchfluss zur Abführung der Wärme gewahrleistet ist.

SICHERHEITSVORKEHRUNGEN

1. Die Lötspitzen dürfen nur im kalten Zustand des Kolbens ausgetauscht werden.
2. Verboten wird die Anwendung des Gerät in der Nähe der Bauteile, leichtbrennbaren Gase oder der anderen Objekte dieses Typs. Die Lotspitze des Lötkolbens erhitzt sich sehr stark. Das Anfassen der Kolbenbauteile ist verboten. ACHTUNG vor Verbrennungen!
3. Eine zu hohe Betriebstemperatur des Lötkolbens kann die Funktionalität der Lötspitze reduzieren.
4. Die Lotspitze muss regelmäßig mit einem Schwamm und einem Anti-Oxidationsmittel gereinigt werden, so dass die Oxidation des Endstückes verhindert wird.

AUSTAUSCH DES HEIZELEMENTS UND DER LÖTKOLBENSPITZE

I. Gehäuse
2. Elektrisches Plätschen
3. Isolierkopf aus Plastik
4. Gehäuse des Heizelementes
5. Heizelement
6. Lötspitze

Stellen Sie sicher, dass beim Austausch der Lötspitze und des Heizelements der Lötkolben völlig erkaltet ist.

I. Die Schrauben des Gehäuses (1) herausschrauben und das Gehäuse (1) abnehmen.
2. Die elektrischen Elemente des Heizelementes (5) von dem Plättchen (2) entlöten und die Schrauben des Heizelementes (5) herausschrauben.
3. Das Heizelement (5) aus dem Gehäuse (4) herausnehmen, Lötspitze (6) vom Heizelement (5) abziehen.
4. Das Heizelement austauschen, die elektrischen Leitungen des Heizelemences an das Plättchen anlöten und das Ganze wieder umgekehrt montieren.

STANDARDREINIGUNG

Allgemeine Anmerkungen

• Spritzen Sie niemals das Gerät ab. Es dürfen bei der Reinigung keinerlei Bürsten oder Utensilien benutzt werden, welche die Geräteoberfläche beschädigen können.
• Bevor Sie anfangen zu reinigen, trennen Sie das Gerät von der Stromversorgung.

DE

REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, wenden Sie sich an Ihren Verkäufer, um Nachbesserungen vorzunehmen.

Was tun im Problem fall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs- und Seriennummer (letztere finden Sie auf dem Typenschild)
  • Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen, worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben. Formulierungen wie z.B. „das Gerät heizt nicht“ können missverständlich sein, und bedeuten, dass das Gerät zu wenig oder eben gar nicht heizt. Dies sind aber zwei verschiedene Fehlerursachen!
• Geben Sie stets den Zustand der Leuchten an, da dies die Diagnose erleichtert. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen!

IEN

EN

EN

CAUTIONS

KARTA DANYCH TECHNICZNYCH

FICHE TECHNIQUE TECHNISCHES DATENBLATT

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte Ce-konform sind.

EN

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
