MODE D'EMPLOI TB 318 Testboy

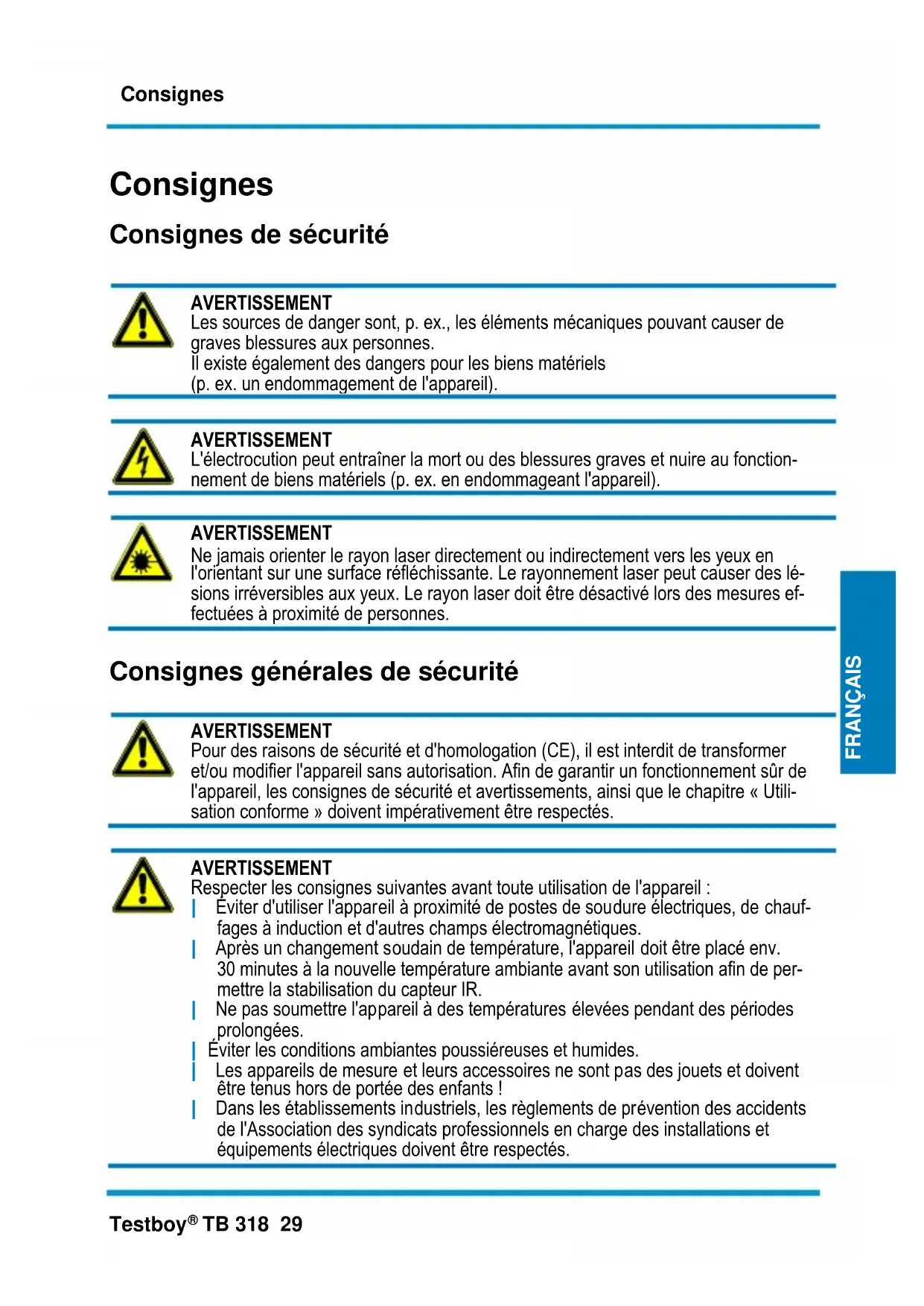

Avertissement
Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.
Il existe également des dangers pour les biens matériels.
(p. ex. un endommagement de l'appareil).
Avertissement
L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p. ex. en endommageant l'appareil).
Avertissement
Ne jamais orienter le rayon laser directement ou indirectement vers les yeux en l'orientant sur une surface refléchissante. Le rayonnement laser peut causer des lésions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures effectuées à proximité de personnes.
Avertissement
Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent IMPÉRATIVEMENT être respectés.
Avertissement
Respecter les consignes suivantes avant toute utilisation de l'appareil :
Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques. 1Après un changement soudain de température, l'appareil doit être placé env. 30 minutes à la nouvelle températureambiante avant son utilisation afin de permettre la stabilisation du capteur IR. Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées. Éviter les conditions ambiantes poussiéreuses et humides. Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants! Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.
Respecter les cinq règles de sécurité suivantes :
1 Débrancher l'appareil 2 Empêcher son redémarrage 3 Le moyen hors tension (la mise hors tension doit être constatée sur les 2 pôles) 4 Mettre à la terre et court-circuiter 5 Couvrir les éléments sous tension voisins
Utilisation conforme
L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.
Afin de protégerez l'appareil contre d'éventuels dommages, stérez les piles en cas de non-utilisation prolongée.
Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels resulting d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.
Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © 2022 Testboy GmbH, Allemagne.
Exclusion de responsabilité
La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultat!
Testboy n'assume aucune responsabilité pour les dommages résultant :
du non-respect du présent manuel d'utilisation, de modifications apportées au produit sans l'accord de Testboy, de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.
Exactitude du manuel d'utilisation
Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.
Élimination
Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.
Élimination des piles usagées
En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) tenu de déposer toutes vos piles et batteries usagées dans des centres agréés; il est interdit de jeter celles-ci dans les ordures ménagères !
Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères.
Les symboles des métaux lourds concernés sont :
Cd = Cadmium, Hg = mercure, Pb = plomb.
Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues!
Certificat de qualité
L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.
Déclaration de conformité
Le produit est conforme aux dernières directives. Plus d'informations sur www.testboy.de
Utilisation
Le Testboy® TB 318 est un multimètre universel. Cet appareil de mesure respecte les prescriptions de sécurité les plus récentes et garantit un travail sûr et fiable. Ce multimètre est une aide utile pour toutes les tâches de mesure standard, tant chez les artisans que dans le secteur industriel ou encore chez les électroniciens. Le multimètre TB 318 convient également parfaitement à l'extérieur grâce à sa classification CAT IV 1000 V. Grâce à sa plage de mesure allant jusqu'à 1500 V CC, ce multimètre peut également être utilisé dans le secteur du photovoltaique.
Mesures de sécurité
Le TB 318 a quitté notre usine dans un parfait état technique de sécurité. Pour le conserver dans cet état, l'utilisateur est tenu de respecter les consignes de sécurité du présent mode d'emploi.
Attention!
N'utiliser que les lignes de mesure de sécurité fournies ou des lignes de mesure équivalentes, satisfaisant aux exigences de la même catégorie de mesure.
Pour éviter tout choc électrique, prendre les mesures de précaution requises lorsque des travaux sont effectués avec des tensions supérieures à 120 V (60 V) CC ou 50 V (25 V) eff. CA. Selon les normes DIN VDE, ces valeurs représentent les limites de tension permettant encore un contact. (Les valeurs entre parenthèses s'appliquent, p. ex., dans le secteur médical ou agricole.) Avant chaque mesure, s'assurer que les lignes de mesure et l'appareil de contrôle sont en parfait état. Les lignes de mesure et pointes d'essai ne peuvent être touchées qu'au niveau des poignées prévues à cet effet. Toujours éviter de toucher les pointes d'essai.
L'appareil de contrôle ne peut être utilisé que dans les étendues de mesure spécifiées.
Prudence!
Avant chaque utilisation, le bon fonctionnement de l'appareil doit être vérifié (sur une source de tension connue, p. ex., voir également DIN VDE 0105, Partie 1).

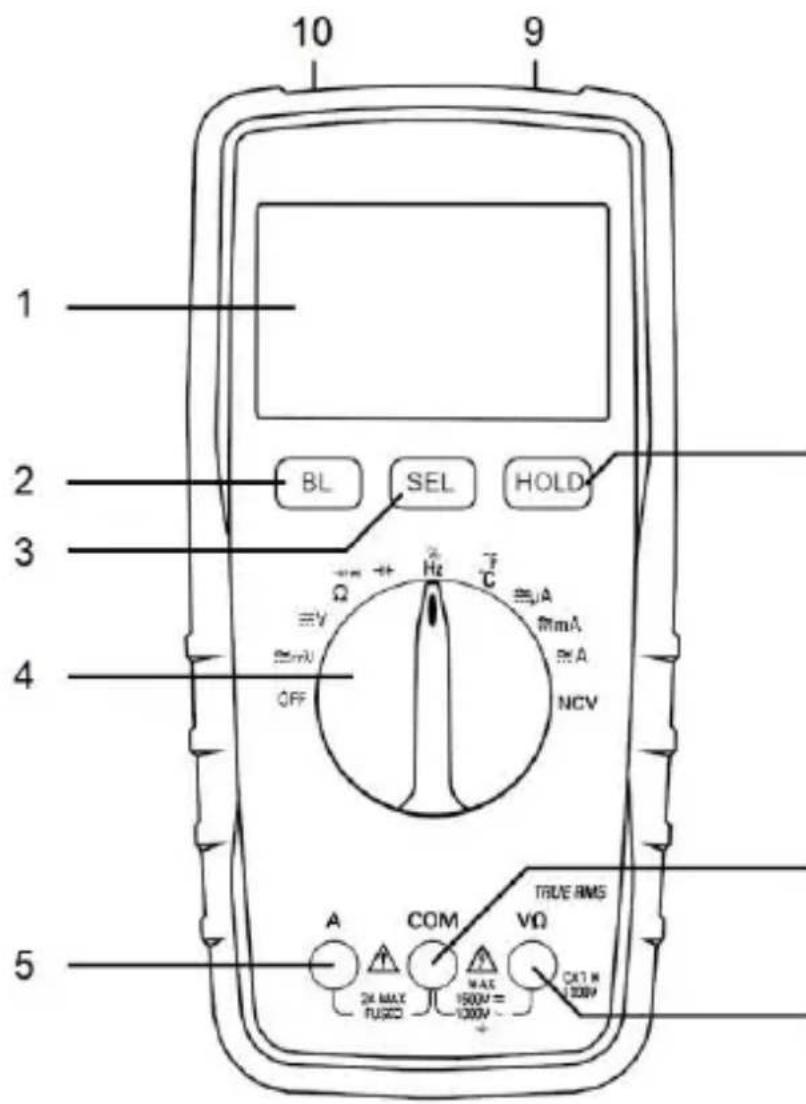

Explication des interrupteurs, boutons et prises
(1) Écran (2) Bouton BL
Ce bouton active le rétroéclairage / l'éclairage du point de mesure. (3) Bouton SEL
Ce bouton permet de changer les catégories de l'appareil. (4) Sélecteur de fonction
Allume l'appareil. La fonction de mesure est sélectionnée selon la position de l'interrupteur.
Prise de mesure A Prise de mesure à utiliser pour les mesures de courant. Prise de mesure V/Ω
Prise de mesure à utiliser pour les mesures de tension / résistance.
(7) Prise COM / de terre (8) Bouton HOLD
Ce bouton permet d'enregistrer la valeur actuellement affichée. (9) Éclairage du point de mesure
Eclairage du point de mesure sur la face avant de l'appareil permettant de travailler dans les zones sombres. (10) Capteur NCV
Cette surface détecte les câbles sous tension sans contact.
Mesure de la tension continue / v=
Régler la plage souhaitée au moyen du sélecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran. La polarité de la tension est également affichée.
| Plage de mesure | Résolution | Résistance d'entrée | Protection contre les surtensions | Précision |
| 600 mV | 0,1 mV | >1000 MΩ | 1500 Vrms | ±0,8 % de la plage de mesure + 4 digits |
| 6 V | 1 mV | |||
| 60 V | 10 mV | |||
| 600 V | 100 mV | >10 MΩ | ||
| 1000 V | 1 V | ±1 % de la plage de mesure + 5 digits | ||
| 1500 V |
Mesure de la tension alternative / v~
Régler la plage souhaitée au moyen du sélecteur. Appuyer sur le bouton « SEL » et sélectionner CA. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet à contrôler. Consulter les résultats de la mesure à l'écran.
| Plage de me-sure | Résolution | Résistance d'entrée | Protection contre les surtensions | Précision |
| 600 mV | 0,1 mV | >1000 MΩ | 1500 Vrms | ±0,8 % de la plage de mesure + 5 digits |
| 6 V | 1 mV | |||
| 60 V | 10 mV | |||
| 600 V | 100 mV | >10 MΩ | ||
| 1000 V | 1 V | ±1,5 % de la plage de mesure + 5 digits | ||
| 1500 V |
Plage de fréquence : 10 Hz - 1,2 kHz
Mesure du courant continu / a=
Régler la plage souhaitée au moyen du sélecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « A ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran. Le sens du courant est également indiqué par le signe.
| Plage de mesure | Résolution | Protection contre les surtensions | Précision |
| 600 μA | 0,1 μA | 200 mA | ±1,2 % de la plage de mesure + 3 digits |
| 6000 μA | 1 μA | Fusible à réar-mement automa-tique. | |
| 60 mA | 10 mA | ||
| 600 mA | 100 μA | ||
| 2 A | 10 mA | 2 A/1500 V | ±2,0 % de la plage de mesure + 10 digits |
Respecter la durée d'allumage maximale dans la plage 2 A!
Mesure du courant alternatif / a~
Régler la plage souhaitée au moyen du sélecteur. Appuyer sur le bouton « SEL » et sélectionner CA. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « A ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran.
| Plage de mesure | Résolution | Protection contre les surtensions | Precision |
| 600 μA | 0,1 μA | 200 mA | ±1,5 % de la plage de mesure |
| 6000 μA | 1 μA | Fusible à réar-mement automa-tique. | + 3 digits |
| 60 mA | 10 mA | ||
| 600 mA | 100 μA | ||
| 2 A | 10 mA | 2 A/1500 V | ±3,0 % de la plage de mesure |
| + 10 digits |
Plage de fréquence : 10 Hz - 1,2 kHz
Mesure de résistance / Ω
Régler la plage souhaitée au moyen du sélecteur. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet et consulter le résultat de mesure à l'écran.
| Plage de mesure | Résolution | Précision |
| 600 Ω | 0.1 Ω | ± 1,2 % + 5 digits |
| 6 KΩ | 1 Ω | |
| 60 KΩ | 10 Ω | |
| 600 KΩ | 100 Ω | |
| 6 MΩ | 1 KΩ | |
| 60 MΩ | 10 KΩ | ± 2,0 % + 10 digits |
Protection contre les surtensions : 250 V RMS
Tension à vide : 1,2 V
Test des diodes
Régler le sélecteur sur « » / « ». Appuyer 2x sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure à l'objet à contrôler (ligne de mesure rouge = anode, ligne de mesure noire = cathode). La tension directe s'affiche.
Résolution
1 mV
Affichage
Tension directe de la diode émettrice
Protection contre les surtensions : 250 V RMS
Tension à vide : 1,0 V
Test de continuité
Régler le selector sur « » / « ». Appuyer sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler.
Fonction
Le vibreur intégré indique une continuité inférieure à 50 Ω
Tension à vide : 1,0 V
Température
Régler le sélecteur sur « °C ». Raccorder une sonde de température de type K (nickel-chrome / nickel) sur les prises « V/Ω » et « COM ». Consulter les résultats de la mesure à l'écran.
| Plage de mesure | Résolution | Précision |
| -20 à 0 °C | 1 °C | ± 2 % + 3 digits |
| 0 à 400 °C | ± 1 % + 2 digits | |
| 400 à 1000 °C | ± 2 % + 2 digits | |
| -4 à 32 °F | 1 °F | ± 2 % + 6 digits |
| 32 à 752 °F | ± 1 % + 4 digits | |
| 752 à 1832 °F | ± 2 % + 4 digits |
Mesure de capacité / f
Régler le sélecteur sur « - ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôle et consulter le résultat de mesure à l'écran.
| Plage de mesure | Résolution | Précision |
| 60 nF | 10 pF | ± 4 % + 3 digits |
| 600 nF | 100 pF | |
| 6 μF | 1 nF | |
| 60 μF | 10 nF | |
| 600 μF | 100 nF | |
| 6 mF | 1 μF | |
| 60 mF | 10 μF |
Décharger les condensateurs avant chaque mesure.
Fréquence
Régler le sélecteur sur « Hz ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler et consulter le résultat de mesure à l'écran.
| Plage de mesure | Résolution | Précision |
| 10 Hz | 0,001 Hz | ± 1 % + 5 digits |
| 100 Hz | 0,01 kHz | |
| 1 kHz | 0,1 Hz | |
| 10 kHz | 1 Hz | |
| 100 kHz | 10 Hz | |
| 1 MHz | 100 Hz | |
| 10 MHz | 1 kHz |
Protection contre les surtensions : 250 V RMS
Facteur de cycle
Régler le sélecteur sur « % Hz ». Appuyer sur le bouton « SEL ». Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler et consulter le résultat de mesure à l'écran.
| Plage de mesure | Résolution | Precision |
| 0 - 99 % | 0,1 % | ± 3 % + 2 digits |
Protection contre les surtensions : 250 V RMS
Arrêt automatique
L'appareil s'éteint automatiquement après env. 15 minutes (APO). Un appui long sur le bouton « HOLD » pendant l'allumage active la fonction d'arrêt automatique. Un appui long sur le bouton « SEL » pendant l'allumage désactive la fonction d'arrêt automatique.
Rétroéclairage
Un appui sur le bouton « BL » active le rétroéclairage.
L'éclairage s'éteint automatiquement après env. 15 secondes. Si le bouton reste enfoncé plus longtemps, l'éclairage du point de mesure s'allume.
Fonction d'enregistrement (HOLD)
Il arrive que l'écran ne soit pas facile à lire dans des positions de mesure inconfortables.
Un appui sur le bouton « HOLD » permet de geler la valeur de mesure actuelle qui peut alors être lue lorsque les conditions sont plus favorables.
Un nouvel appui sur le bouton « HOLD » vous permet de revenir au mode de mesure normal.
True RMS
En cas de mesures d'ondes non sinusoidales, les erreurs de mesure pouvant survenir lors de l'utilisation de la fonction « True RMS » sont inférieures à celles des procédés de mesure traditionnels. Les signaux sinusoidaux ou non peuvent être mesurés précisément grâce à la fonction « True RMS ».
Entretien
S'il est utilisé conformément aux instructions de service, l'appareil ne requiert aucun entretien particulier.
Nettoyage
Si l'appareil est sali lors de son utilisation quotidienne, il peut être nettoyé avec un chiffon humide et un peu de détergent ménager doux. Ne jamais utiliser de produits agressifs ou solvants pour le nettoyage.

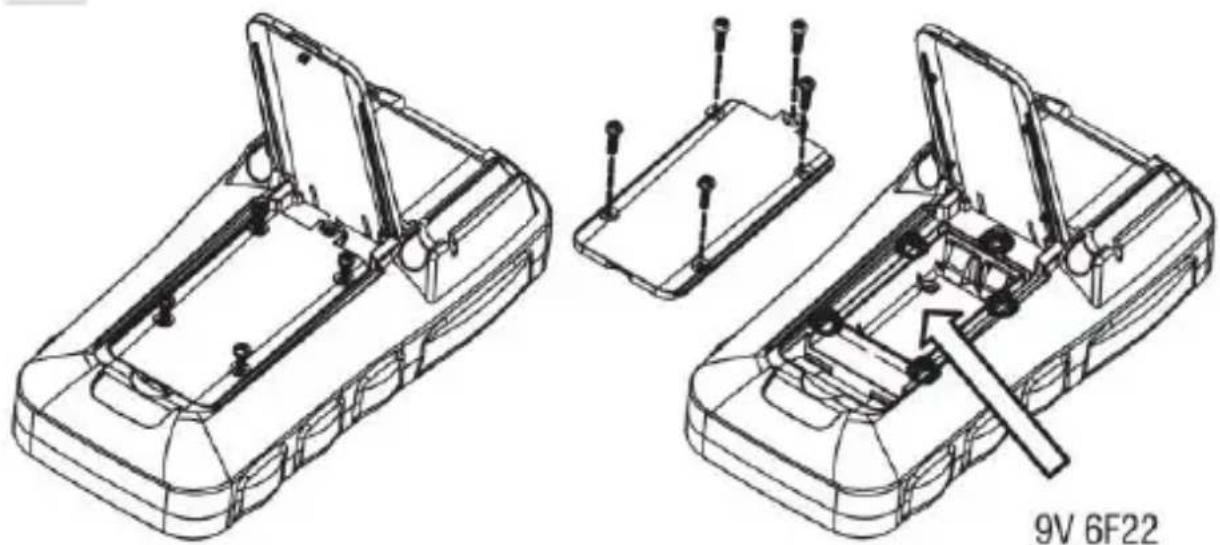

Remplacement des piles
Remplacer immédiatement les piles lorsque le symbole des piles apparaît à l'écran. Débrancher les lignes de mesure de l'appareil avant le remplacement des piles!
Au dos de l'appareil, stérer les vis, ouvrir le compartiment à piles et retirer la pile déchargée. Mettre de nouvelles piles en place (1 × 9V bloc). Mettre le couvercle du compartiment à piles en place et le visser.
Utiliser exclusivement les piles indiquées !
Les piles ne peuvent pas être jetées dans les ordures ménagères!
Respecter les prescriptions légales pour l'élimination!
Remplacement des fusibles
Retirer les vis se trouvant au dos de l'appareil, ouvrir le compartiment à piles, sortir la poche holster, les vis du boîtier et le fusible. Mettre un nouveau fusible (F 2A) en place. Réassembler l'appareil dans l'ordre inverse et serrer les vis.
Utiliser exclusivement les fusibles indiqués!
Catégorie de mesure CAT II
Mesures réalisées sur les circuits électriques raccordés directement au réseau via une fiche, pour un usage domestique, dans les bureaux et laboratoires.
Catégorie de mesure CAT III
Mesures réalisées au niveau des installations électriques intérieures : consommateurs stationnaires, raccordement répartiteur, appareils encastrés dans le répartiteur.
Catégorie de mesure CAT IV
Mesures réalisées à la source de l'installation basse tension : compteur, protection primaire contre les surintensités, raccordement principal
Caractéristiques techniques
| Mesure de la tension continue | 0 V ~ 1500 V |
| Mesure de la tension alternative | 0 V ~ 1000 V |
| Mesure du courant continu | 0 A ~ 2 A |
| Mesure du boutant alternatif | 0 A ~ 2 A |
| Mesure de résistance | 0 Ω ~ 60 MΩ |
| Contrôle de continuité | 0 Ω ~ 50 Ω |
| Mesure de la température | -200 °C ~ 1300 °C -328 °F ~ 2372 °F |
| Mesure de fréquence | 10 Hz ~ 10 MHz |
| Fusibles | Fusible à réarmement automatique F 200 mA (sans maintenance) et F 2 A (10,3 x 38 mm) |
| Affichage de la polarité | Automatique |
| Indicateur de dépassement | « OL » est affchéé |
| Catégorieie de surtension | CAT IV 1000 V |
| Alimentation en courant | 1 x Bloc 9 V |
| Température de service | 0°C à 40°C |
| Température de stockage | -10°C à 50°C |
| Dimensions | 193 x 95 x 57 mm |
| Poids | 500 g avec piles |
