Caractéristiques techniques	Machine de soudure à gaz avec contrôle de la température
Utilisation	Idéale pour le soudage de plastiques, de métaux légers et de réparations diverses
Maintenance et réparation	Vérifier régulièrement l'état des buses et des filtres, nettoyer après chaque utilisation
Sécurité	Utiliser des gants de protection et des lunettes de sécurité lors de l'utilisation
Informations générales	Poids léger, facile à transporter, convient aux utilisateurs débutants et expérimentés

FOIRE AUX QUESTIONS - VTSG60SFN VELLEMAN

Comment configurer la température de la machine de soudure VELLEMAN VTSG60SFN ?

Pour configurer la température, utilisez le bouton de réglage situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si la machine ne chauffe pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Ensuite, assurez-vous que le réglage de température est suffisamment élevé et laissez la machine chauffer pendant quelques minutes.

Comment changer la pointe de la machine de soudure ?

Laissez la machine refroidir avant de procéder au changement. Utilisez une pince pour dévisser la pointe usée et remplacez-la par une nouvelle en la vissant fermement.

Pourquoi mon fil à souder ne fond pas correctement ?

Cela peut être dû à une température trop basse ou à une mauvaise qualité du fil à souder. Vérifiez que la température est adéquate pour le type de fil que vous utilisez et essayez un autre fil si nécessaire.

Comment nettoyer la pointe de la machine de soudure ?

Pour nettoyer la pointe, utilisez une éponge humide ou un nettoyeur de pointe spécialement conçu. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la pointe.

Est-ce que la VELLEMAN VTSG60SFN peut souder différents types de matériaux ?

Oui, la machine peut souder différents types de métaux comme le cuivre, l'aluminium et l'acier. Assurez-vous d'utiliser le bon fil à souder pour le matériau que vous travaillez.

Comment stocker la machine de soudure lorsque je ne l'utilise pas ?

Conservez la machine dans un endroit sec et frais, à l'abri de l'humidité. Débranchez-la et laissez-la refroidir complètement avant de la ranger.

Que faire si le câble d'alimentation est endommagé ?

Ne tentez pas de réparer un câble d'alimentation endommagé vous-même. Remplacez-le par un câble compatible ou contactez un professionnel pour effectuer les réparations nécessaires.

Comment éviter que la soudure ne soit trop froide ou trop chaude ?

Pour éviter cela, commencez par régler la température à un niveau moyen et ajustez-la en fonction de vos besoins. Testez sur un morceau de métal similaire avant de travailler sur votre projet final.

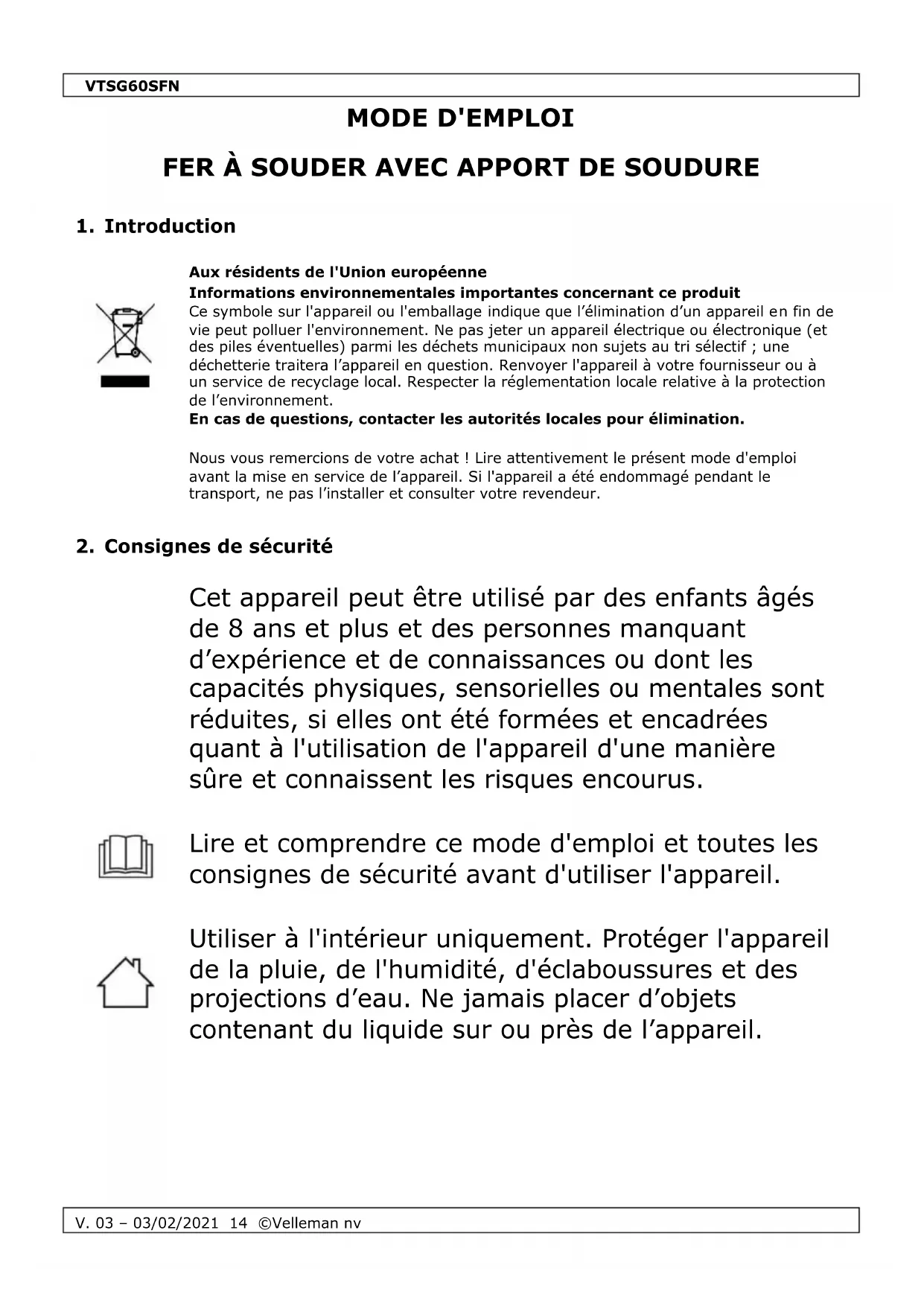

MODE D'EMPLOI VTSG60SFN VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus.

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser à l'intérieur uniquement. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne jamais placer d’objets contenant du liquide sur ou près de l’appareil.VTSG60SFN

Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble. Attention ! Après avoir éteint l'appareil, laisser le câble d'alimentation branché pendant quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et souffle brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Le câble d’alimentation ne peut pas être serti ou endommagé. Avertissement ! Un câble d'alimentation endommagé doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger. S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les spécifications. Brancher le câble d'alimentation sur une prise secteur appropriée avec mise à la terre. Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié. Ne pas utiliser l’appareil avec des mains mouillées.

Ne jamais utiliser l'appareil si le circuit est sous tension. Déconnecter l'alimentation du circuit et décharger tous les condensateurs.VTSG60SFN

Éviter l’usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits combustibles, même s’ils ne sont pas visibles. Utiliser uniquement dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d’incendie. Ne pas toucher le support, la panne, etc. Risque de brûlures ! Tenir la panne et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériau inflammable. Ne pas diriger le fer à souder vers les yeux. Utiliser des gants et/ou des outils thermorésistants lors de la manipulation du CI. Toujours mettre le pistolet à souder dans le support entre les soudages. Toujours laisser refroidir l'appareil après chaque usage et avant le stockage. Placer l'appareil sur une surface plane, stable et ignifuge.

AVERTISSEMENT ! - Placer l'appareil dans le support lorsqu'il n'est pas utilisé. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché.

Ne jamais respirer les fumées de soudure. Les vapeurs dégagées durant le soudage sont nocives. Toujours travailler dans un endroit bien ventilé ou sous un exhausteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l’environnement.

• Utiliser le fer à souder sur une surface thermorésistante.

• Mettre le fer à souder dans le support après chaque usage.VTSG60SFN

• Laisser refroidir la panne de manière naturelle et ne jamais l'immerger dans de l’eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman

en fin de ce mode d'emploi.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit.

Garder ce mode d'emploi pour toute référence ultérieure.

Se référer aux illustrations en page 2 de ce mode d'emploi.

bouton d'alimentation

bouton d'alimentation rapide

Nettoyer les composants à souder de toute trace de saleté, de rouille et de peinture.

Réchauffer les composants avec le fer à souder.

Appliquer de la soudure à base de résine sur le composant et faire fondre avec le fer à souder.

Utiliser de la pâte à souder avec une soudure sans résine.

Attendre que la soudure durcisse avant de bouger le composant.

Manier un fer à souder chaud avec précaution afin d’éviter les risques de brûlures.

Le premier usage du fer à souder peut s’accompagner avec de la fumée. Ceci est normal est disparaîtra après environ 10 minutes.

Ne jamais limer la panne de soudage.VTSG60SFN

Utiliser un support pour fer à souder afin d’éviter des brûlures.

La température du fer à souder baissera en l'utilisant sans panne.

Laisser refroidir le fer à souder après l’usage.

Ne pas remplacer le câble d'alimentation. Jeter l’appareil lorsque le câble d’alimentation est endommagé.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1. Installer la bobine de soudure sur le fer à souder. Appuyer sur le bouton

d'alimentation rapide et insérer le fil de soudure dans le trou d'alimentation jusqu'à ce que le fil sorte du tube d'extraction. S'assurer que le fil est placé directement en dessous de la panne de soudage.

2. Brancher la fiche sur une prise de courant.

3. Sélectionner la puissance de chauffe (0 = éteint, I = 30 W, II = 60 W) et laisser

chauffer le fer à souder.

4. Le fer à souder est prêt à l'emploi quand la température est atteinte. Alimenter le

fil de soudage en appuyant sur le bouton d'alimentation.

5. Éteindre l'appareil et débrancher le après utilisation.

Ne pas appliquer le fer à souder au même endroit pendant une longue période.

Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.

7. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

En cas de dysfonctionnement, éteindre l'appareil et débrancher le immédiatement. Inspecter l'appareil avant de le réutiliser. Toute réparation doit être effectuée par un technicien qualifié.

Ranger l'appareil, ses accessoires et ce mode d'emploi dans l'emballage d'origine.

Toujours ranger l'appareil dans un endroit frais et sec.VTSG60SFN

V. 03 – 03/02/2021 19 ©Velleman nv

8. Spécifications techniques

puissance de chauffe sélectionnable ...................................................... 30 W / 60 W

N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.VTSG60SFN

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ;- tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
