Produkttyp	Lötstation mit Draht
Marke	Velleman
Modell	VTSG60SFN
Stromversorgung	220-240 V~, 50 Hz
Heizleistung	Wählbar: 30 W / 60 W
Abmessungen	240 x 150 x 30 mm
Gewicht	363 g
Verwendung	Löten von elektronischen Bauteilen
Hauptfunktionen	Automatische Zuführung des Lötdrahts, zwei Leistungsstufen, automatische Kühlung nach dem Ausschalten
Wartung und Reinigung	Mit einem feuchten Tuch reinigen. Keine aggressiven Lösungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen, in belüftetem Bereich verwenden, heiße Lötspitze nicht berühren, nach Gebrauch Netzstecker ziehen
Ersatzteile	Nur Original-Velleman-Zubehör verwenden
Reparierbarkeit	Reparatur nur durch qualifizierten Techniker; Netzkabel nicht ersetzen
Garantie	24 Monate für Verbraucher, 6 Monate für gewerbliche Nutzung

Häufig gestellte Fragen - VTSG60SFN VELLEMAN

Wie installiere ich die Lötspule auf dem Lötkolben?

Drücken Sie den Schnellvorschubknopf (3) und führen Sie den Lötdraht in die Zuführungsöffnung (2) ein, bis er aus dem Auszugsrohr (6) austritt. Stellen Sie sicher, dass der Draht direkt unter der Lötspitze platziert ist.

Welche Leistungsstufen sind verfügbar?

Die Heizleistung ist wählbar: Position 'I' für 30 W und Position 'II' für 60 W. Position '0' schaltet das Gerät aus.

Wie reinige ich die Lötstation?

Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starken Reinigungsmittel.

Was tun, wenn das Netzkabel beschädigt ist?

Ein beschädigtes Kabel muss vom Hersteller, einem qualifizierten Techniker oder einer kompetenten Person ersetzt werden. Nicht verwenden und das Gerät entsorgen, wenn das Kabel beschädigt ist.

Warum kommt beim ersten Gebrauch Rauch heraus?

Das ist normal beim ersten Gebrauch und verschwindet nach etwa 10 Minuten Betrieb. Es ist auf das Verbrennen von Fertigungsrückständen zurückzuführen.

Kann ich die Station nach Gebrauch eingesteckt lassen?

Nein. Nach dem Ausschalten des Geräts lassen Sie es einige Minuten eingesteckt, um die automatische Kühlung zu ermöglichen, dann ziehen Sie den Stecker. Niemals das Gerät unbeaufsichtigt eingesteckt lassen.

Wie vermeide ich Verbrennungen beim Löten?

Verwenden Sie die mitgelieferte Ablage, um den heißen Lötkolben abzulegen. Tragen Sie hitzebeständige Handschuhe und richten Sie die Lötspitze niemals auf den Körper oder die Augen. Lassen Sie ihn vollständig abkühlen, bevor Sie ihn wegräumen.

Welche Art von Lot verwenden?

Verwenden Sie Kolophoniumlot oder Lötdraht mit Kolophoniumkern. Verwenden Sie kein säurehaltiges Lot.

Was tun bei Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie es vor der Wiederverwendung. Reparaturen dürfen nur von einem qualifizierten Techniker durchgeführt werden.

Wo finde ich die neueste Version der Bedienungsanleitung?

Besuchen Sie die Website www.velleman.eu für die aktuellsten Informationen zu diesem Artikel und die neueste Version der Bedienungsanleitung.

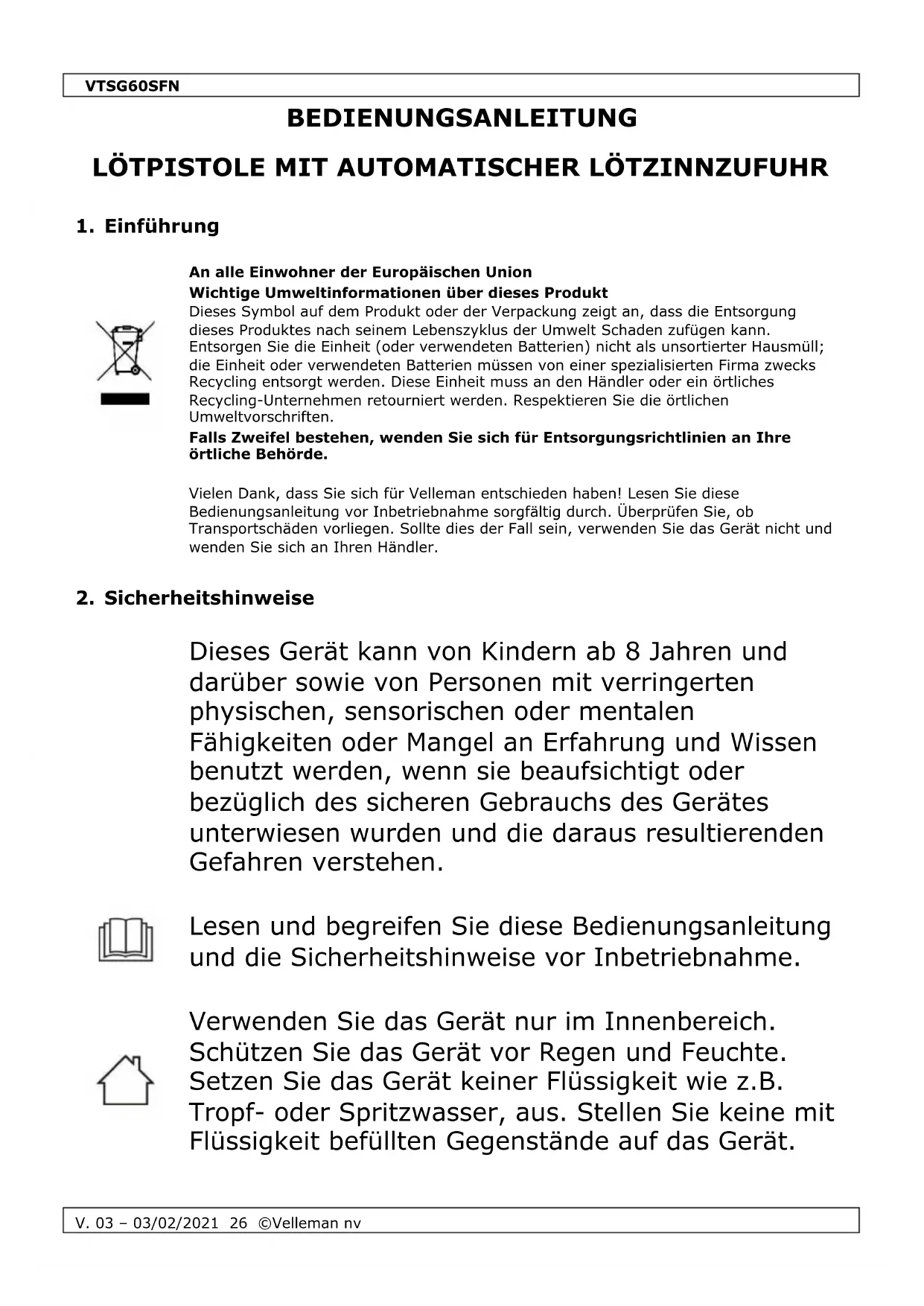

BEDIENUNGSANLEITUNG VTSG60SFN VELLEMAN

BEDIENUNGSPANLEITUNG 26

INSTRUKCJA OBSLUGI 32

MANUAL DO UTILIZADOR 38

USER MANUAL

SOLDERING GUN WITH AUTO FEED

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Solle this der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Handler.

2. Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Verwenden Sie das Gerät nur im Innebereich.

Schützen Sie das Gerät vor Regen und Feuchte.

Setzen Sie das Gerät keiner Flüssigkeit wie z.B.

Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sienie an der Netzleitung.

Achtung! Ziehen Sie den Netzstecker nach dem Ausschalten der Station nicht direkt aus der Steckdose. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlangert die Lebensdauer. Ziehen Sie den Netzstecker nicht aus der Steckdose, wenn die automatische Kühlfunktion aktiviert ist.

Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann.

Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

Stellen Sie safer, dass die in der

Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht.

Stecken Sie den Netzstecker in eine geerdete Steckdose.

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen konnte zu Lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparationarf nur von einer Fachkraft durchgeführt werden.

Bedieren Sie das Gerät nicht mit nassen Händen.

VTSG60SFN

Verwenden Sie das Gerät nie, wenn der elektronische Kreis unter Spannung stehen. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.

Halten Sie genügend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein. Hitze kann darauf sorgen, dass brennbare Stoffe sich entszünden, auch wenn diese nicht sightbar sind. Verwenden Sie das Gerät nur in gut belufteten Räumen.

Bei falscher Anwendung entstehen Brandgefahr.

Fassen Sie nie den Ablagestand, die Lötzspitze usw. an. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben während Lötpausen immer im Ablagestander ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es aufbewahren immer vollständig abkühlen. Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

ACHTUNG! - Stecken Sie den Lötkolben immer in den Ablagestand, wenn Sieihn nicht benötigen. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt zugruck.

Atmen Sie Löttdämpfe niemals ein. Die während dem Loten entstandenen Löttdämpfe sind gesundheitsschädlich. Lötarbeiten sollen man deshalb in gut belufteten Räumen oder unter einem geeigneten Abzug (Löttdampfabsorber) durchführren. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Stecken Sie den Lötkolben nach Gebrauch in den Ablageständer.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Weder Velleman nv noch die Handler konnen für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

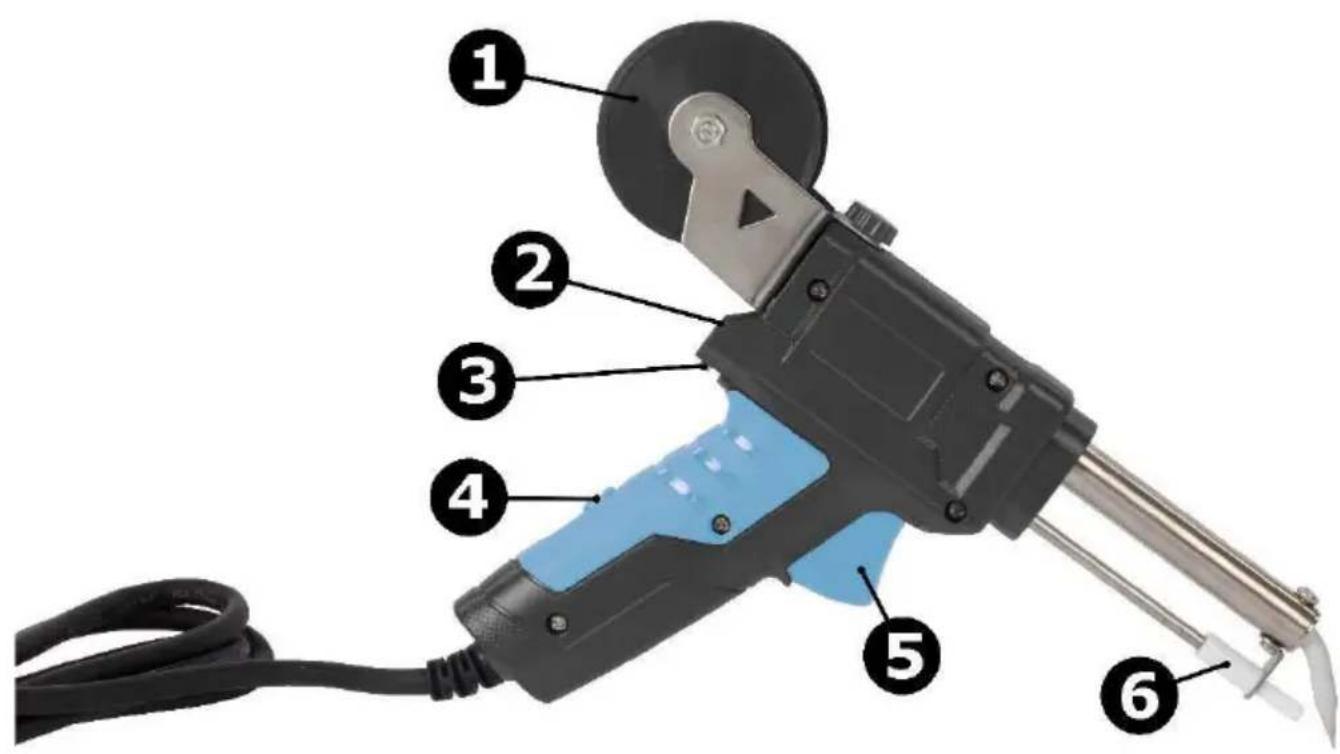

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Lötdrahtrolle
2	Öffnung für die Lötdrahtführung
3	Taste für die schnell Lötdrahtführung

4	Taste EIN/AUS
5	Förderhebel
6	Rohr

5. Loten

Entfernen Sie Schmutz, Rost und Farbe von den Teilen, die Sie loten möchten.

Erhitzen Sie die Teile, die Sie loten möchten, mit einem Lötkolben.

Streichen Sie das Lötzinn mit Harzkern auf die Teile und schmelzen Sie es mit dem Lötkolben.

Verwenden Sie Lötzinn ohne Harzkern zusammen mit ein bisschen Lotpaste.

Warten Sie bis das Lötzinn sich verhärtet hat, ehe Sie die Teile bewegen.

Seien Sie vorsichtig beim Arbeitsen mit einem eingeschalteten Lötkolben, um ernsthafte Brandwunden zu vermeiden.

Beim ersten Gebrauch des Lötkolbens konnte es Rauch geben. Dies ist normal und verschwindet nach etwa 10 Minuten.

Feilen Sie die Lotspitze nie.

Verwenden Sie einen Lötkolben-Ablagestandner um Brandwunden zu vermeiden.

Die Temperatur des Lötkolbensinkyt wenn Sieihn ohne Spitze verwenden.

Den Lötkolben nach Gebrauch abkühlen setzen.

Das Netzkabelarfnei setztwerden.BeischadigungdasGeratwegwerfen.

Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedieren.

6. Anwendung

1. Montieren Sie die Lötdrahtrolle. Befördnern Sie den Lötdraht mit der Taste für die schnell Lötdrahtführung. Beachten Sie, dass der Draht sich unter der Lötspitze befindet.
2. Stecken Sie den Stecker in eine Netzsteckdose.
3. Wahlen Sie die gewünschte Heizleistung (0 = aus, I = 30 W, II = 60 W) und{lennen die Lotypiste aufheizen.
4. Verzinnen Sie die Lötspitze mit Lot, wenn der Lötkolben die gewünschte Temperatur erreicht hat. Befördnern Sie den Lötdraht mit dem Forderherbel.

VTSG60SFN

1. Schalten Sie das Gerät nach Gebrauch aus undziehen Sie den Stecker aus der Steckdose.

Löten Sie nicht unnötig lang.

Lassen Sie das Gerät nie unbeaufsichtigt, wenn es eingeschaltet ist.

7. Reinigung und Wartung

Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Schalten Sie das Gerät sofort aus undziehen Sie den Stecker, wenn ein einwandfreier Betrieb nicht mehr gewährleistet werden kann. Überprüfen Sie das Gerät vor jedem Gebrauch. Reparaturen dürfen nur von einem Fachmann ausgeführct werden.

Bewahren Sie das Gerät, die Zubehörteile und diese Bedienungsanleitung in der Originalverpackung auf.

Lagern Sie das Gerät immer an einem kühlen und trockenen Ort.

8. Technische Daten

Stromversorgung 220-240 V\~, 50 Hz

Heizleistung auswahlbar 30 W / 60 W

Abmessungen 240 x 150 x 30 mm

Gewicht. 363 g

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieser Gerätes. Mehr Informationen zu dieser Produkt und die neuste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

LUTOWNICA PISTOLETOWA Z AUTOMATYCZNYM PODAJNIKIAM

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätabteilung als auch von externen spezialisierten Organisationsen. Sollten, betrz aller Vorsichtsmaßnahmen, Probleme aufreten, nehmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dazu unverhältnismäßig sind, kann Velleman® sich darüber entscheiden,这意味着 Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zureckzuzahlen. In dieser Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöfe, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschrankte Liste).
• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemieten Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusückschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
  Jede komerzielle Garantie lasst these Rechte unberhrt.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
