Type de produit	Répartiteur/amplificateur de signal DMX
Marque	IMG STAGE LINE
Modèle	SR103DMX
Catégorie	Éclairage
Alimentation	230 V~ / 50 Hz / 5 VA
Consommation	5 VA
Température de fonctionnement	0 °C à 40 °C
Connecteurs d'entrée	XLR 3 broches (DMX IN)
Connecteurs de sortie	XLR 3 broches (DMX OUT, plusieurs)
Séparation galvanique	Oui, par coupleurs opto-électroniques
Utilisation prévue	Répartir ou amplifier les signaux DMX dans les installations d'éclairage
Longueur de câble recommandée	Jusqu'à 100 m avec câble micro standard, au-delà 150 m utiliser comme amplificateur
Fonction d'amplification	Oui, pour liaisons longues
Protection	Ne pas exposer à l'humidité, aux projections d'eau ou à la chaleur excessive
Entretien et nettoyage	Chiffon sec et doux, pas d'eau ni de produits chimiques
Sécurité	Débrancher en cas de dommage, confier les réparations à un technicien qualifié
Pièces détachées et réparabilité	Réparation par technicien agréé, cordon secteur remplaçable par le fabricant
Informations générales	Utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - SR103DMX IMG STAGE LINE

Quel est le rôle du SR103DMX ?

Le SR103DMX est un répartiteur/amplificateur de signal DMX utilisé pour distribuer ou amplifier les signaux de commande DMX dans les installations d'éclairage.

Comment brancher l'appareil ?

Appliquez le signal DMX à l'entrée DMX IN (connecteur XLR 3 broches), puis reliez les sorties DMX OUT aux appareils suivants. Enfin, branchez le cordon secteur sur une prise 230 V/50 Hz.

Quel type de câble utiliser pour la liaison DMX ?

Utilisez un câble spécifique pour données DMX ou un câble micro blindé de section 2×0,25 mm². Pour des liaisons jusqu'à 100 m, un câble micro standard convient. Au-delà de 150 m, utilisez le SR103DMX comme amplificateur.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité, des projections d'eau et de la chaleur excessive.

Comment nettoyer le SR103DMX ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'eau ou de produits chimiques.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil et faites-le réparer par un technicien qualifié. N'ouvrez jamais l'appareil vous-même.

Le SR103DMX est-il compatible avec tous les systèmes DMX ?

Oui, il est compatible avec les signaux DMX512 standards et possède une séparation galvanique pour éviter les boucles de masse.

Combien de sorties DMX possède l'appareil ?

La notice mentionne plusieurs prises DMX OUT (le nombre exact n'est pas spécifié, mais il s'agit généralement de 4 sorties).

Puis-je empiler plusieurs SR103DMX ?

Oui, vous pouvez cascader les appareils pour étendre le réseau DMX, en utilisant un câble de sortie vers l'entrée du suivant.

Quelle est la consommation électrique ?

La consommation est de 5 VA sous 230 V~ / 50 Hz.

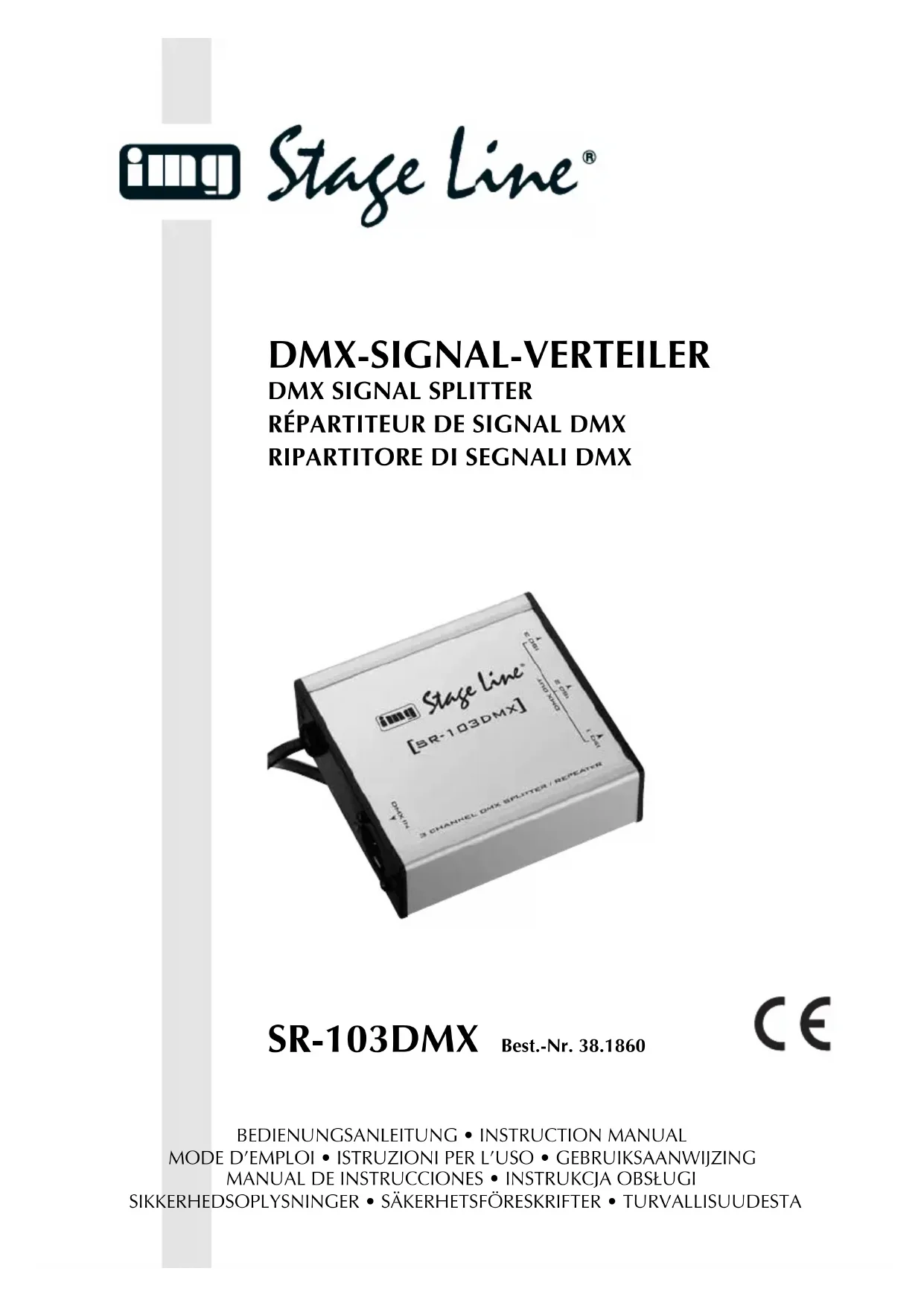

MODE D'EMPLOI SR103DMX IMG STAGE LINE

B Nous vous souhaitons beaucoup de plaisir à utilisez cet apparéil "img Stage Line". Lisez ce mode
CH d'emploi entierement avant toute utilisation. Uniquement ainsi, vous pourrez apprendre l'ensemble des possibilités de fonctionnement de l'appareil, éviter toute manipulation erronée et vous protégger, ainsi que l'appareil, de dommages eventuels engendrés par une utilisation inadaptable. Conservez la notice pour pouvoir vous y reporter ultérieurement.

La version française se trouve page 10.

NL Voor u inschakelt ...

Ouvrez leprésent livre page 5, dépliable, de manière à visualiser les éléments et branchements.

1 Éléments et branchements

1 Cordon secteur a relier a une prise secteur 230V /50Hz
2 LED POWER, témoin de fonctionnement
3 Entrée signal DMX

$$ 1 = \text {m a s s e}, 2 = \text {D M X} -, 3 = \text {D M X} + $$

4 Sorties signal DMX

$$ 1 = \text {m a s s e}, 2 = \text {D M X} -, 3 = \text {D M X} + $$

2 Conseils d'utilisation et de sécurité

Cet apparéil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €

AVERTISSEMENTCet apparéil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l' apparéil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique.

Respectez scrupuleusement les points suivants :

• L'appareil n'est donc que pour une utilisation en interieur. Protegez-le de tout type de projections d'eau, des éclaboussures, d'une humidité elevée et de la chaleur (plage de température de fonctionnement autorisé: 0 - 40^ ).
• Eneldom cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

• Ne le faites jamais fonctionner et débranchez immédiatement la prise secteur lorsque :

• des dommages sur l'appareil ou sur le cordon secteur apparaisent

• après une chute ou accident similaire..., l'apparreil peut presenter un defaulted.
• des dysfonctionnements apparaisent.

Dans tous les cas, les dommages doivent'être réparés par un technicien spécialisé.

• Tout cordon secteur endommagé ne doit être remplace que par le fabricant ou un technicien habilité.
  -Ne débranchez jamais l'appareil en tirant sur le cordon secteur, tenez-le toujours par la prise.
• Pour le nettoyer, utilisez un chiffon sec et doux, enaucun cas d'eau ou de produits chimiques.
  Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché, utilisé ou s'il n'est pas réparé par une personne habitée ; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du circuit de distribution, vous devez le déposer dans une usine de recyclage de proximé pour contribuer à son élimination non polluante.

3 Possibilities d'utilisation

Le apparéil SR-103DMX est spécialement concu pour une utilisation dans des installations de lumière gérées par DMX et sert à répartir les signaux de commande DMX ou à amplifier les signaux dans le cas de longues liaisons. Il est doté de prises XLR 3 pôles. Les entrées et les sorties sont séparées galvaniquement par des coupleurs opto-electroniques.

4 Fonctionnement

Seul un technicien qualifié peut effectuer les branchements. Le schéma 3 presente un exemple de branchement.

1) Appliquez le signal de commande DMX à l'entrée XLR DMX IN (3).

Pour le branchement, des cables spécifiques pour des flots importants de données doivent être uti lisés. L'emploi de cables micro usuels ne peut être recommandé que pour des longueurs de cable de 100m maximum. Lesassageurs résultats de transmission sont obtenus avec un cable micro blinde de section 2× 0,25mm^2 ou avec un cable specifique pour la transmission de données. Pour des longueurs de liaison a partir de 150m il est recommandé de brancher le SR-103DMX comme amplificateur de signal dans la ligne DMX.

2) Reliez dans chaque cas, les prises DMX OUT (4) à l'entrée DMX des apparciels suivants contrôlés par DMX. Les prises DMX OUT possèdent un verrouillage ; pour-retirer une prise, poussez le levier PUSH.
3) Enfin, reliez la fiche secteur du cordon secteur (1) à une prise secteur 230V /50Hz . L'appareil est alors prét à fonctionner et la LED (2) tímoin de fonctionnement brille. Pour éteindre, retirez la fiche de la prise secteur.

5 Caractéristiques techniques

Alimentation: 230 V~/50 Hz /5 VA

Température fonc.: 0-40°C

Tout droit de modification réservé.
