LSE12RG - Éclairage IMG STAGE LINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance de 12 W, température de couleur de 6000 K, flux lumineux de 1200 lm.
Utilisation	Idéal pour les événements, concerts, et installations temporaires.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour un éclairage optimal.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'eau et à l'humidité.
Informations générales	Compatible avec les systèmes de contrôle DMX, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - LSE12RG IMG STAGE LINE

Comment installer le IMG Stageline LSE12RG ?

Pour installer le IMG Stageline LSE12RG, commencez par fixer le projecteur sur un support stable. Assurez-vous que l'alimentation électrique est coupée. Connectez le câble d'alimentation au projecteur, puis allumez-le après avoir vérifié que tout est en place.

Quelle est la puissance électrique du IMG Stageline LSE12RG ?

Le IMG Stageline LSE12RG a une puissance de 12 W.

Comment régler les angles d'éclairage ?

Les angles d'éclairage peuvent être ajustés en tournant le projecteur sur son support. Assurez-vous qu'il est bien fixé après avoir effectué les réglages.

Le IMG Stageline LSE12RG est-il compatible avec un contrôleur DMX ?

Oui, le IMG Stageline LSE12RG est compatible avec les contrôleurs DMX pour une gestion avancée des lumières.

Comment nettoyer le IMG Stageline LSE12RG ?

Pour nettoyer le IMG Stageline LSE12RG, utilisez un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager les surfaces.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord la connexion électrique et assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, consultez un professionnel.

Quelle est la durée de vie de la LED du IMG Stageline LSE12RG ?

La durée de vie de la LED du IMG Stageline LSE12RG est d'environ 50 000 heures.

Le IMG Stageline LSE12RG peut-il être utilisé en extérieur ?

Le IMG Stageline LSE12RG n'est pas conçu pour une utilisation en extérieur sans protection contre les intempéries.

Comment régler l'intensité lumineuse ?

L'intensité lumineuse peut être réglée via le contrôleur DMX ou en utilisant les potentiomètres situés sur le projecteur, si disponibles.

MODE D'EMPLOI LSE12RG IMG STAGE LINE

Cette notice s'adresse à des adultes sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour y reporter ultérieurement.

1 Possibilités d'utilisation

Ce laser permet de faire des effets d'éclairage. Il projette des modèles rouges et verts de points de lumière tournants sur une surface.

2 Conseils d'utilisation

Les appareils (laser et bloc secteur) répondent à toutes les directives importantes de l'Union européenne et portent donc le symbole CE.

2.1 Conseils spécifiques pour les lasers

Le laser répond à la classe 2M. Les lasers ont les puissances et longueurs d'ondes suivantes :

	Puissance Longueur d'ondes
Laser vert 20 mW 532 nm
Laser rouge 80 mW 650 nm

Avertissement

Le rayonnement laser n'est pas dangereux pour les yeux pour une durée d'exposition brève (0,25 s. maximum).

Cependant, les rayons laser ne doivent pas être observés avec des instruments optiques, la rétine peut subir dans ce cas des dommages permanents.

Avertissement

Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur du bloc secteur, il y a risque de décharge électrique.

Les appareils ne sont conçus que pour utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures et d'une humidité élevée. La plage de température de fonctionnement autorisée est de 0 – 40 °C.

• Débranchez immédiatement le bloc secteur si : 1. des dommages visibles apparaissent sur le laser ou sur le bloc secteur,
• après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
• Des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Pour le nettoyage, utilisez seulement un chiffon sec et doux, en aucun cas, des produits chimiques ou de l'eau.

- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement installés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée. En outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Montage et utilisation

• Le laser doit être monté de manière sûre. N'orientez pas les faisceaux du laser vers les yeux de personnes ou d'animaux. La personne qui monte l'appareil avec tous les composants supplémentaires (p. ex. miroir, surface de projection) pour en créer une installation laser devient le fabricant de cette installation d'un point de vue juridique. Respectez impérativement les avertissements du chapitre 2.1.
• Positionnez le laser ou suspendez-le de telle sorte que, pendant le fonctionnement, une circulation d'air suffisante soit assurée. L'appareil doit être à une distance minimale de 50 cm des surfaces limitrophes, les ouïes de ventilation sur le boîtier ne doivent en aucun cas être obturées.

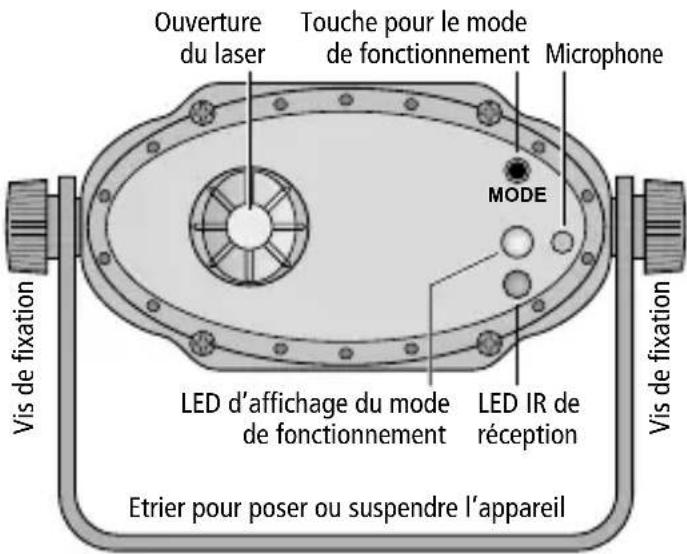

Ouverture du laser Touche pour le mode de fonctionnement Microphone MODE LED d'affichage du mode de fonctionnement LED IR de réception Vis de fixation Vis de fixation Etrier pour poser ou suspendre l'appareil

1) L'étrier peut être utilisé comme pied pour positionner le laser à votre guise ou comme étrier de montage pour suspendre le laser. Une fois l'appareil positionné, serrez bien les deux vis de fixation latérales. 2) Reliez le bloc secteur livré à la prise DC 5 V sur la face arrière de l'appareil et à une prise secteur 230 V/50 Hz. Le dernier mode de fonctionnement sélectionné est alors activé.

3.1 Télécommande

Avant la première utilisation, retirez la feuille de protection du support de batterie pour que la batterie soit en contact avec la télécommande. En appuyant sur une touche, tenez la télécommande vers la LED infrarouge de réception. Si la portée diminue :

Remplacement de la batterie

1) Poussez le verrouillage du support de batterie vers la droite (flèche 1) et retirez le support (flèche 2).

1.2.

2) Retirez l'ancienne batterie et placez la batterie neuve (pile bouton 3 V, type CR 2025) dans le support, pôle plus vers le haut. 3) Replacez le compartiment dans la télécommande.

En cas de non utilisation prolongée de la télécommande, retirez la batterie, elle pourrait couler et endommager la télécommande.

4 Utilisation

Le laser ne doit être utilisé que par des adultes et ne doit pas fonctionner sans surveillance.

Avec la télécommande, il est possible de gérer le laser de manière très confortable :

Touche Fonction
➊	Marche/Arrêt
AUTO	Défilement automatique et réinitialisation de tous les réglages sur le réglage de base
JP	Défilement géré par la musique
▶II	Arrêt/Poursuite du défilement
Laser color Couleur : rouge, vert, rouge + vert
Rotating speed	Rotation plus lente / plus rapide
Step speed	Rotation pas à pas : Durée plus longue / plus courte
Flash frequency	Activer/Désactiver les flashes, plus rapides, plus lents, éteints
MIC sensitivity	Sensibilité micro : diminuer / augmenter

Le mode de fonctionnement peut également être sélectionné sur l'appareil avec la touche MODE ; il est indiqué par la LED située sous la touche.

LED rouge : défilement automatique

LED verte : défilement géré par la musique

LED éteinte : laser éteint

En cas de non utilisation prolongée du laser, débranchez le bloc secteur de la prise car il a une faible consommation même si le laser est éteint.

5 Caractéristiques techniques

Puissance laser/longueur d'onde

Laser vert :..... 20 mW/532 nm

Laser rouge :..... 80 mW/650 nm

Classe laser :..... 2M

Angle : ±60^

Alimentation :.... 5V(-) via le bloc secteur livré relié à 230V/50Hz

Température fonctionnelle :..... 0–40°C

Dimensions sans étrier

(l × h × p) : 85 × 45 × 108 mm

Poids: 180g

Tout droit de modification réservé.
