SKYROCK - Haut-parleur IMG STAGE LINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif, puissance de 200W RMS, réponse en fréquence de 20 Hz à 20 kHz, impédance de 4 Ohms.
Utilisation	Idéal pour des événements en extérieur, concerts, soirées, et installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer la grille et le boîtier pour éviter l'accumulation de poussière.
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles de qualité pour éviter les courts-circuits, respecter les limites de puissance.
Informations générales	Poids de 12 kg, dimensions de 35 x 25 x 30 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - SKYROCK IMG STAGE LINE

Comment connecter le haut-parleur IMG Stageline SKYROCK à ma source audio ?

Pour connecter le haut-parleur IMG Stageline SKYROCK, utilisez un câble audio approprié (XLR ou jack) pour relier la sortie de votre source audio à l'entrée du haut-parleur.

Le son est faible, que puis-je faire ?

Vérifiez le niveau de volume sur le haut-parleur ainsi que sur votre source audio. Assurez-vous également que le câble est bien connecté et en bon état.

Pourquoi le haut-parleur IMG Stageline SKYROCK grésille-t-il ?

Le grésillement peut être causé par une connexion défectueuse, un niveau de volume trop élevé ou des interférences. Vérifiez les câbles et essayez de réduire le volume.

Le haut-parleur ne s'allume pas, que faire ?

Assurez-vous que le haut-parleur est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Testez une autre prise électrique si nécessaire.

Comment nettoyer mon haut-parleur IMG Stageline SKYROCK ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du haut-parleur. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Puis-je utiliser plusieurs haut-parleurs IMG Stageline SKYROCK ensemble ?

Oui, vous pouvez connecter plusieurs haut-parleurs IMG Stageline SKYROCK ensemble, mais assurez-vous de respecter les spécifications de charge de votre amplificateur pour éviter d'endommager les appareils.

Quel type d'alimentation est nécessaire pour le haut-parleur IMG Stageline SKYROCK ?

Le haut-parleur IMG Stageline SKYROCK nécessite une alimentation secteur standard de 230 V à 50 Hz.

Où puis-je trouver le mode d'emploi du haut-parleur IMG Stageline SKYROCK ?

Le mode d'emploi est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel d'IMG Stageline dans la section support.

MODE D'EMPLOI SKYROCK IMG STAGE LINE

Cette notice s'adresse aux utilisateurs avec des connaissances de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cette enceinte active SKYROCK est adaptée pour de multiples applications de sonorisation. Grâce à un accumulateur 12V disponible en option (accumulateur plomb gel), l'appareil peut également fonctionner hors secteur (jusqu'à 40 heures). L'enceinte dispose d'une entrée micro, d'une entrée pour une source audio (stéréo) avec niveau de signal ligne et d'une possibilité de connexion à une source audio Bluetooth. Grâce à la fonction Bluetooth TWS (True Wireless Stereo), on peut appairer deux SKYROCK ensemble en un système d'enceintes stéréo, où chaque enceinte délivre un canal stéréo.

Un port USB permet l'alimentation ou le chargement d'appareils mobiles. L'ouvre bouteille livré peut être fixé, par exemple, sur le côté de l'enceinte avec les vis livrées.

1.1 Conformité et déclaration

Par la présente MONACOR INTERNATIONAL déclare que l'équipement radioélectrique du type SKYROCK[/POWER] répond à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

www.monacor-international.com

2 Conseils importants

Le produit répond à toutes les directives nécessaires de l'Union européenne et porte le symbole €

AVERTISSEMENT

Le produit est alimenté par une tension dangereuse. Ne faites jamais de modification si cela n'est pas décrit dans la présente notice.

- Protégez le produit des éclaboussures et projections d'eau et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est 0–40°C.

• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur le produit.

• N'utilisez pas l'appareil et débranchez-le immédiatement lorsque :

• l'appareil ou le cordon secteur présente des dommages visibles,

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil,

• des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez pas l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur par la prise.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si le produit n'est pas correctement utilisé ou réparé ; en outre la garantie deviendrait caduque.

Si le produit doit être définitivement retiré du service, éliminez-le conformément aux prescriptions locales.

Les batteries et accumulateurs ne doivent pas être déposés dans la poubelle domestique. Eliminez-les conformément aux prescriptions locales dans un container spécifique.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Présentation

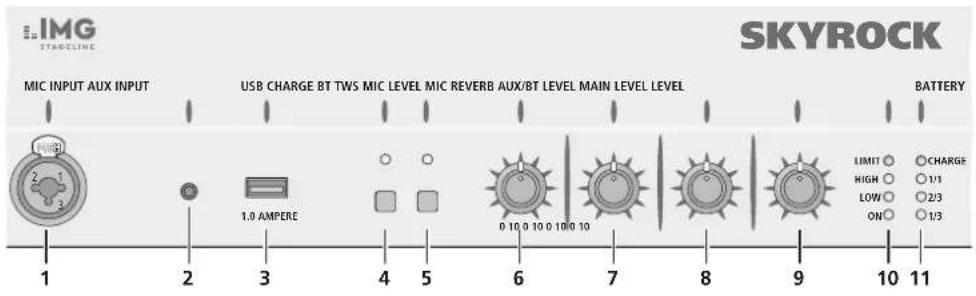

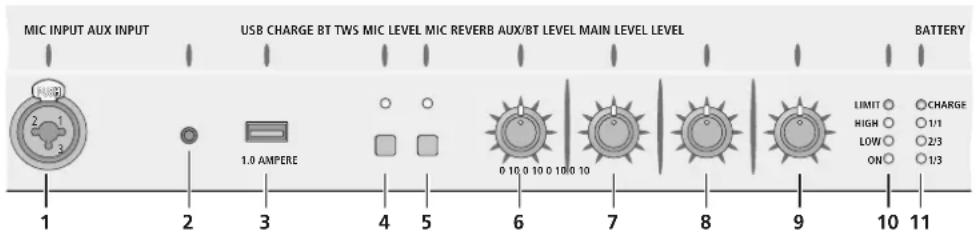

3.1 Face avant

1 Entrée micro MIC INPUT, prise jack combo XLR/jack 6,35
2 Entrée AUX INPUT, prise jack 3,5 femelle, pour une source audio (stéréo) avec niveau ligne (par exemple lecteur CD)
3 Port USB CHARGE pour alimenter des appareils mobiles
4 Touche BT avec LED d'état pour relier une source audio Bluetooth

5 Touche TWS avec LED d'état pour activer la fonction TWS
6 Réglage de volume MIC LEVEL pour l'entrée micro (1)
7 Réglage MIC REVERB pour mixer un effet Reverb au signal micro
8 Réglage de volume AUX/BT LEVEL pour l'entrée Aux (2) et pour une source Bluetooth
9 Réglage de volume MAIN LEVEL pour le volume général
10 VU-mètre à LEDs LEVEL

LIMIT: limitation de niveau activée

HIGH: niveau signal élevé

LOW: niveau signal bas

ON: témoin fonctionnement

11 LED affichage BATTERY

CHARGE: accu en charge

1/3 ... 1/1: état de charge de l'accu

3.2 Face arrière

12 Prise secteur pour brancher à une prise secteur via le cordon secteur livré
13 Interrupteur POWER

ON: marche

OFF: arrêt

CHARGE: arrêt, accu en charge

4 Branchements

4.1 Microphone

Reliez un micro avec fiche XLR ou jack 6,35 à la prise MIC INPUT (1). Pour pouvoir ultérieurement la retirer, appuyez sur le levier PUSH.

4.2 Source audio avec niveau ligne

Reliez une source audio avec niveau de signal ligne, par exemple lecteur CD/MP3, à la prise jack 3,5 AUX INPUT (2). La prise est prévue pour des sources audio stéréo. Un signal mono est mixé en interne à partir des canaux stéréo.

4.3 Alimentation

Pour le fonctionnement secteur ou pour charger l'accumulateur, reliez la prise secteur (12) via le cordon secteur livré à une prise d'alimentation.

4.4 Alimentation d'appareils mobiles

Pour alimenter des appareils mobiles, vous pouvez utiliser le port USB CHARGE (3) ; il délivre un courant de 1 A maximum.

SKYROCK IMG STAGLINE MIC INPUT AUX INPUT USB CHARGE BT TWS MIC LEVEL MIC REVERB AUX/BT LEVEL MAIN LEVEL LEVEL BATTERY 1 2 3 4 5 6 7 8 9 10 11 LIMIT ○ CHARGE HIGH ○ 1/1 LOW ○ 2/3 ON ○ 1/3

POWER ON OFF CHARGE 12 13

5 Installer l'accumulateur

A la place du fonctionnement sur secteur, l'enceinte peut fonctionner via un accumulateur plomb gel 12V avec une capacité de 18Ah (par exemple WP18-12SHR). Le compartiment pour l'accumulateur offre un emplacement de 181 mm × 167 mm × 76 mm (l × h × p).

1) Important : Débranchez l'enceinte du secteur et mettez l'interrupteur POWER (13) sur la position OFF.
2) Sur la face arrière de l'enceinte, dévissez la plaque du compartiment batterie.
3) Reliez les deux cordons de branchement avec les contacts de l'accumulateur. Veillez impérativement à respecter la polarité : cordon rouge = ⊕, cordon noir = ⊖

4) Insérez l'accumulateur dans le compartiment et refermez-le.

Avant la première utilisation sur accu, chargez complètement l'accumulateur ( ® chapitre 6).

6 Charger l'accumulateur

L'état de charge de l'accumulateur est affiché via les LEDs 1/3 ... 1/1 (11) lorsque l'appareil est allumé : 1/3 ⇒ 2/3 ⇒ 1/1 (plein).

Pour charger l'accumulateur, reliez l'enceinte au secteur et mettez l'interrupteur POWER (13) sur la position CHARGE. Pendant la charge de l'accumulateur la LED CHARGE (11) brille. Lorsque le processus de charge est terminé, la LED CHARGE s'éteint. Mettez ensuite l'interrupteur sur la position OFF.

Remarque : Avant tout stockage, chargez toujours l'accumulateur à plein et pendant, en cas de stockage prolongé, pensez à le charger régulièrement.

7 Fonctionnement

Avant le premier allumage, tournez tous les réglages de volume (6, 8, 9) sur « 0 » pour éviter tout volume fort lors de l'allumage.

1) Allumez l'enceinte avec l'interrupteur POWER (13) (Position ON). Après un bref laps de temps, la LED ON (10) et les LEDs (11) brillent pour indiquer l'état de charge actuel de l'accumulateur.
2) Tournez le réglage MAIN LEVEL (9) tout d'abord d'un tiers.
3) Avec le réglage MIC LEVEL (6), réglez le volume pour un microphone relié. Tournez le réglage de telle sorte que le son ne soit pas distordu.
Avec le réglage MIC REVERB (7), vous pouvez également mixer un effet Reverb au signal micro.

4) Avec le réglage AUX/BT LEVEL (8), réglez le volume pour une des sources audio reliée à la prise AUX INPUT (2). Tournez le réglage de telle sorte que le son ne soit pas distordu.
Ce réglage sert également pour régler le volume d'une source Bluetooth (® chapitre 7.1).
5) Avec le réglage MAIN LEVEL (9), réglez le volume général souhaité. Les LEDs LOW et HIGH (10) indiquent le niveau de sortie. Si la LED LIMIT (10) brille, le niveau est trop élevé, la limitation automatique de niveau est activée pour protéger l'enceinte. Si la LED LIMIT brille souvent, diminuez en conséquence le volume avec le réglage MAIN pour éviter que le son ne soit distordu.

ATTENTION

Ne réglez pas le volume trop fort ; des volumes élevés peuvent, à long terme, engendrer des troubles de l'audition !

6) Après l'utilisation, mettez l'interrupteur POWER sur la positon OFF.

7.1 Récepteur Bluetooth

Le récepteur Bluetooth intégré peut se connecter sans fil à une source audio Bluetooth (par exemple smartphone, tablette).

1) Allumez l'enceinte et maintenez la touche BT (4) enfoncée jusqu'à ce que la LED au-dessus de la touche clignote.
2) Sur la source Bluetooth, activez la fonction Bluethooth. L'enceinte s'affiche dans la liste des appareils disponibles comme «SKY-ROCK».
3) Appairez la source avec « SKYROCK » (voir pour ce faire la notice de la source Bluetooth). Ensuite, la connexion des deux appareils s'effectue automatiquement, la LED BT brille en continu. La lecture audio sur la source peut maintenant démarrer.
4) Réglez le volume pour la lecture Bluetooth via le réglage AUX/BT LEVEL (8). Il dépend également du réglage sur la source Bluetooth.

Après avoir éteint et rallumé l'enceinte, elle se connecte automatiquement avec la dernière source Bluetooth connectée.

Pour désactiver la connexion, appuyez sur la touche BT jusqu'à ce que la LED clignote à nouveau. L'enceinte peut désormais être reliée à une autre source Bluetooth. Après un temps, la LED s'éteint automatiquement.

7.1.1 Fonction TWS

Via la fonction TWS, le signal stéréo d'une source Bluetooth peut être réparti sur deux enceintes SKYROCK. Pour appairer les deux enceintes, maintenez sur chacune la touche TWS (5) enfoncée jusqu'à ce que la LED au-dessus clignote. Une fois l'appairage effectué, la LED brille en continu.

Une seule des enceintes peut être reliée à une source Bluetooth. Cette enceinte restitue le canal stéréo gauche, l'autre le canal droit. Pour terminer l'appairage, maintenez la touche TWS enfoncée sur une des enceintes jusqu'à ce que la LED s'éteigne.

7.1.2 Réinitialiser BT et TWS

Lorsque les touches BT (4) et TWS (5) sont maintenues enfoncées simultanément plus de 4 secondes, l'enceinte quitte toutes les connexions Bluetooth et TWS existantes et efface les données d'appairage des connexions existantes. Les LEDs BT et TWS s'éteignent.

8 Caractéristiques techniques

Amplificateur

Classe amplificateur : . D

Puissance RMS : ..... 55W + 21W

Puissance crête : .... 130W

Bande passante : ..... 38–20 000 Hz

Entrées

(branchchement, type, sensibilité, impédance)

Microphone : ..... XLR/jack 6,35, sym., 12 mV, 1 kΩ

Aux : .... jack 3,5 stéréo, asym., 70 mV, 3 kΩ

Haut-parleurs

Aigu :....pavillon, 25,4 mm (1")

Grave : 38 cm (15")

Pression sonore max.: . 129dB

Rapport signal/bruit : .. ≥ 79 dBA

Bluetooth

Version : 5.0 avec APTX, TWS

Bande passante : ..... 2,402–2,480 GHz

Puissance émission

max.: 8mW

Port USB : . . . . . . . . . type A, 1 A max.

Alimentation : .... \~ 100–240 V/50–60 Hz ou accu plomb ge 12 V/18 Ah

Consommation : ..... 120VA (fonctionnement secteur)

Dimensions (l×h×p) : .. 470×815×365 mm

Poids (sans accu) : ..... 21,4kg

Tout droit de modification réservé.

MIC INPUT AUX INPUT USB CHARGE BT TWS MIC LEVEL MIC REVERB AUX/BT LEVEL MAIN LEVEL LEVEL BATTERY LIMIT ○ CHARGE HIGH ○ 1/1 LOW ○ 2/3 ON ○ 1/3 1 2 3 4 5 6 7 8 9 10 11 1.0 AMPERE 1 2 3 4 5 6 7 8 9 10 11

POWER ON OFF CHARGE 12 13
