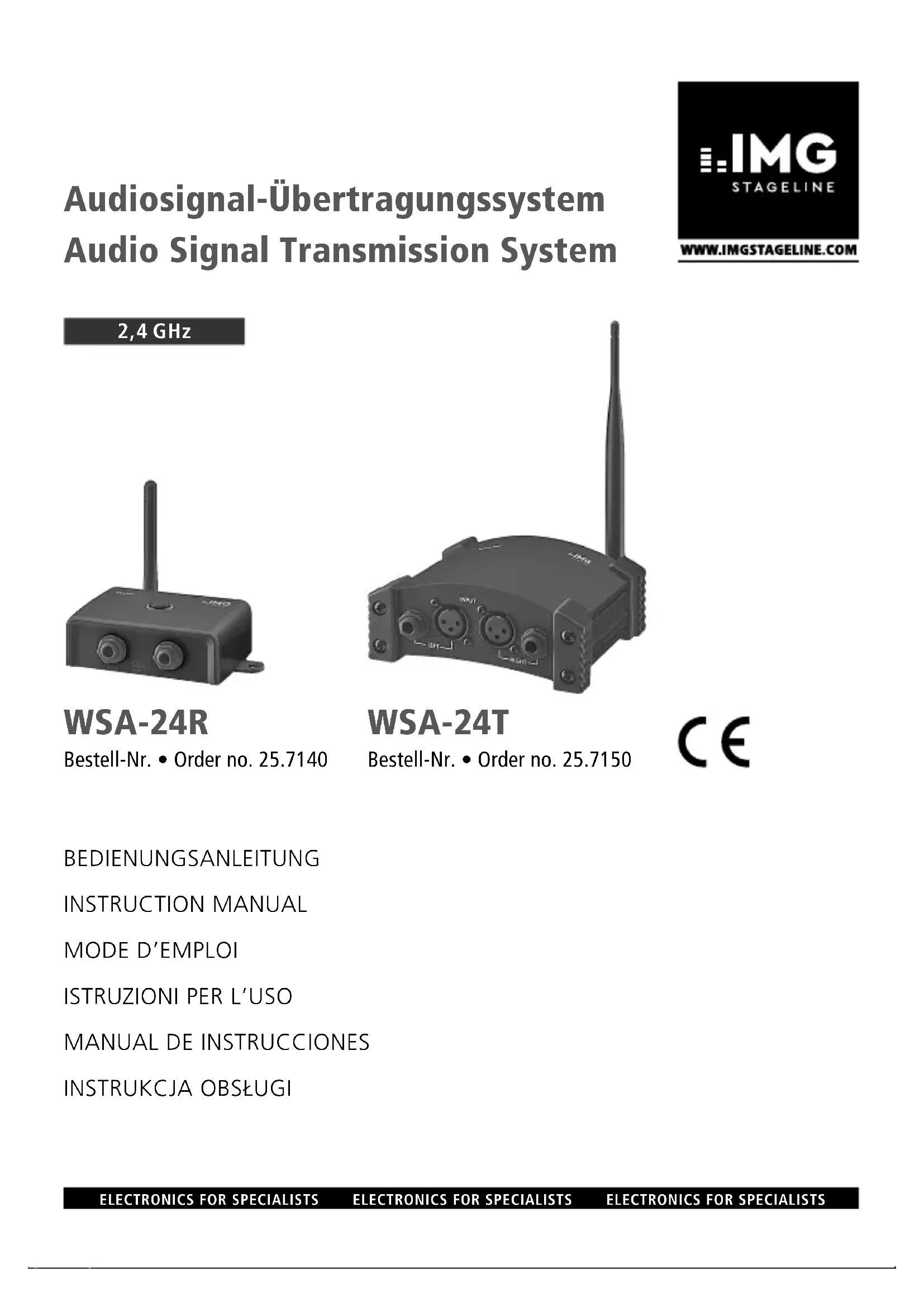

MODE D'EMPLOI WSA24T IMG STAGE LINE

Français Récepteur WSA-24R Français Français Page Système de transmission de signal audio Cette notice s‘adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec atten-tion avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d‘utilisation L‘émetteur WSA-24T, constitue, avec un ou plusieurs récepteurs WSA-24R, un système sans fil pour la transmission de signal audio (par exemple restitution de musique à plu-sieurs endroits dans un bâtiment). La portée dépend de la configuration des lieux d‘utili-sation et peut atteindre 30 m. 2 Conseils d‘utilisation et de sécurité Les appareils (émetteur, récepteur et blocs secteur) répondent à toutes les directives né-cessaires de l’Union européenne et portent donc le symbole AVERTISSEMENT Les blocs secteur sont alimen-tés par une tension dange-reuse. Ne touchez jamais l‘in-térieur de l‘appareil ! Risque de décharge électrique. Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d‘eau, des écla-boussures, d‘une humidité élevée de l’air et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C). Débranchez immédiatement le bloc sec-teur lorsque :1. des dommages visibles apparaissent sur le bloc secteur ou sur l‘émetteur/récepteur,2. après une chute ou un cas similaire, vous avez un doute sur l‘état de l‘appareil,3. des dysfonctionnements apparaissent.Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé. Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de pro-duits chimiques ou d’eau. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résul-tants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement bran-chés ou utilisés ou s’ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.Lorsque les appareils sont définitive-ment retirés du service, vous devez les déposer dans une usine de recy-clage de proximité pour contribuer à leur élimination non polluante.CARTONS ET EMBALLAGE PAPIER À TRIER

2.1 Conformité et autorisation

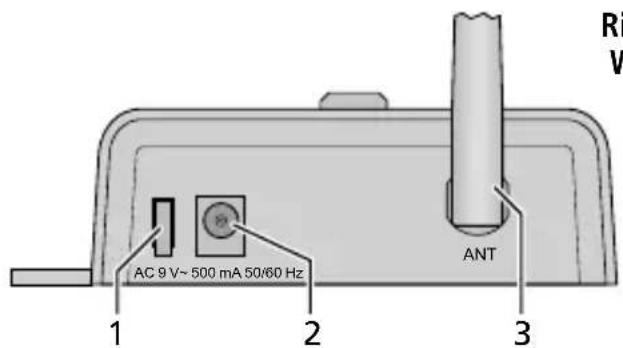

Par la présente, MONACOR INTERNATIONAL déclare que le système de transmission de si-gnal audio (WSA-24R et WSA-24T) se trouve en conformité avec la directive 2014 / 53 / UE. Les déclarations de conformité peuvent être téléchargées sur :www.img-stageline.comLes appareils sont autorisés pour un fonc-tionnement dans les pays de l‘Union euro-péenne et les pays de l‘A.E.L.E. sans déclara-tion ni taxe. 3 Fonctionnement 1) Placez le (les) récepteur(s) WSA-24R à l‘endroit souhaité, vissez-les ou fixez-les sur une surface magnétique à l‘aide d‘ai-mants. Placez l‘antenne (3) à la verticale.2) Reliez les prises jack 6,35 OUTPUT (4) via un cordon audio à l‘entrée (p. ex. LINE, CD, AUX) de l‘appareil suivant (p. ex., amplifi-cateur, table de mixage, enceinte active).9 STATUS PAIR L RSTMONO PEAKAC INPUT:9 V~ 500 mA 50/60 Hz

LEFT RIGHT Français Emetteur WSA-24T

3) Reliez le bloc secteur livré à la prise AC

9 V~ (2) et à une prise secteur 230 V/ 50 Hz. La touche PAIR (5) clignote. Pour que la fiche du bloc secteur ne puisse pas être retirée du récepteur par inadver- tance, le cordon peut être attaché autour du crochet (1) pour la décharge de traction.

4) Le récepteur et l‘émetteur doivent, lors de la

première mise en service, être appairés. Pour faciliter l‘opération, placez tout d‘abord l‘émetteur à proximité du récepteur.

5) Reliez l‘émetteur via son bloc secteur à

une prise secteur. Tant que l‘émetteur et le récepteur ne sont pas appairés, la LED STATUS (7) clignote. Mettez l‘antenne (6) à la verticale.

6) Pour appairer les appareils :

a) Sur l‘émetteur, maintenez la touche PAIR (8) enfoncée pendant 3 secondes pour que la LED STATUS clignote plus rapidement (2 fois par seconde). b) Tant que la LED STATUS clignote rapi- dement (pendant 10 secondes environ), maintenez la touche PAIR (5) sur le récepteur enfoncée pendant trois se- condes ; la touche PAIR du récepteur et la LED STATUS de l‘émetteur brillent en continu. Lorsque l‘appairage a réussi, le récepteur émet un signal en sortie. c) Si l‘appairage n‘a pas réussi, attendez 15 secondes et répétez le processus (lorsque la LED STATUS clignote à nou- veau lentement). d) Répétez le processus, si besoin, pour d‘autres récepteurs.

7) Positionnez l‘émetteur à son emplace-

ment définitif et reliez-le au secteur via son bloc secteur.

8) Appliquez le signal audio qui doit être

transmis (p. ex. d‘un lecteur MP3/CD, radio) aux prises XLR ou jack 6,35 INPUT (12). 4 Utilisation

1) Une fois l‘émetteur et le récepteur appa-

riés, l‘appairage se fait automatiquement lors de la prochaine utilisation. La touche PAIR (5) et la LED STATUS (7) brillent en continu.

2) Pour un fonctionnement mono, enclen-

chez la touche ST/MONO (9). Pour le mode stéréo, elle doit être désenclenchée.

3) Si une des LED PEAK (10) brille, l‘entrée (12)

est en surcharge. Diminuez le volume de sor- tie sur la source de signal en conséquence.

4) Après le fonctionnement, débranchez les

• blocs secteur. Pour une utilisation plus confortable, vous pouvez relier les blocs secteur à une multiprise avec interrupteur marche/arrêt. 5 Caractéristiques techniques Plage de fréquences audio : 20 – 20 000 Hz Taux de distorsion : < 0,3 % Séparation des canaux :
• > 90 dB Entrée Niveau : ,35 V max. Branchement : p. 1
• XLR, jack 6,35 Sortie Niveau : V max. Branchement : p. 1
• jack 6,35 Fréquence de transmission : 2,4 GHz, (25 canaux) Portée : p. 30
• m environ sans obstacle Latence : ms Alimentation : p. 18
• ~ 9 V par bloc secteur livré relié à 230 V/ 50 Hz Dimensions (l × h × p) sans antenne / Poids WSA-24R: p. 116
• × 35 × 86 mm / 118 g WSA-24T: × 54 × 130 mm / 470 g Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.10 p. 130
