IAN 73018 - Pompe à eau CRIVIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pompe à air à pied
Marque	Crivit
Modèle	IAN 73018
Pression maximale	7 bar / 100 psi
Utilisations	Gonflage de vélos, matelas pneumatiques, ballons, etc.
Contenu de l'emballage	1 pompe, 1 embout métallique (ballons), 1 embout plastique (matelas), 1 étui de rangement
Types de valves compatibles	Schrader, Blitz, Sclaverand (Presta)
Entretien	Nettoyer avec un linge humide ; graisser le joint-bague une fois par an avec graisse non acide
Sécurité	Ne pas utiliser si défectueux ; ne pas dépasser la pression max ; attention à la chaleur après usage
Garantie	3 ans
Réparabilité	Non réparable
Numéro de service après-vente	26301 (E81011)
Adresse du SAV	Monz Service Center, c/o teknihall, ZA Les Anguillaries 1, 31410 Noe, France
Alimentation	Manuelle (pédale)
Date de fabrication	01/2012

FOIRE AUX QUESTIONS - IAN 73018 CRIVIT

Comment gonfler un pneu de vélo avec cette pompe ?

Pour gonfler un pneu de vélo, identifiez d'abord le type de valve (Schrader, Blitz ou Sclaverand). Utilisez la double tête de la pompe : pour une valve Schrader, placez le grand orifice sur la valve ; pour Blitz ou Sclaverand, utilisez le petit orifice. Abaissez le levier pour bloquer. Posez un pied sur l'arceau de maintien et pompez en appuyant sur la surface rouge. Surveillez le manomètre pour atteindre la pression souhaitée.

Quelle est la pression maximale de la pompe ?

La pression maximale est de 7 bars (100 psi). Ne dépassez jamais cette valeur, ni la pression maximale indiquée sur le pneu ou l'objet à gonfler, pour éviter tout risque d'éclatement.

Comment nettoyer la pompe ?

Nettoyez la pompe avec un linge humide uniquement. Ne l'immergez pas dans l'eau. Avant chaque utilisation, vérifiez le serrage des assemblages vissés. Une fois par an, graissez le joint-bague avec une graisse non acide.

Que faire si la pompe ne pompe plus ?

Vérifiez d'abord que le piston est bien déverrouillé (posez la pompe au sol, poussez le piston vers le bas et tirez l'arceau de maintien). Assurez-vous que l'embout est correctement fixé sur la valve et que le levier est bien bloqué. Si le problème persiste, la pompe peut être défectueuse ; elle n'est pas réparable et doit être remplacée.

Comment graisser le joint de la pompe ?

Dévissez l'écrou à chapeau du cylindre, retirez le piston avec le ressort, puis appliquez une graisse non acide sur le joint-bague. Remontez dans l'ordre inverse. Cette opération est à réaliser une fois par an.

Quels embouts utiliser pour quel type de valve ?

La pompe est livrée avec deux embouts : un embout métallique pour ballons, et un embout plastique pour matelas pneumatiques. Pour les valves de pneus, utilisez la double tête intégrée : grand orifice pour Schrader, petit orifice pour Blitz et Sclaverand.

Cette pompe est-elle adaptée aux matelas pneumatiques ?

Oui, tout à fait. Utilisez l'embout plastique fourni. Insérez-le dans le grand orifice de la double tête, puis bloquez le levier. Ensuite, insérez l'embout dans la valve du matelas et pompez.

Comment fixer l'étui de rangement sur le vélo ?

L'étui est muni de trois fermetures scratch. Fixez-le sur le cadre du vélo à l'emplacement de votre choix. Vous pouvez ainsi transporter la pompe lors de vos déplacements.

La pompe est-elle garantie ?

Oui, la pompe bénéficie d'une garantie de 3 ans à compter de la date d'achat. En cas de défaut de matériel ou de fabrication, contactez le service après-vente à l'adresse indiquée dans la notice. Conservez votre ticket de caisse.

Puis-je utiliser la pompe pour gonfler un ballon ?

Oui, utilisez l'embout métallique fourni. Insérez-le dans le grand orifice de la double tête, bloquez le levier, puis insérez l'embout dans le ballon et pompez.

MODE D'EMPLOI IAN 73018 CRIVIT

Utilisation conforme à l'usage 11

Contenu 12

Données techniques 12

Conseils de sécurité à lire attentivement 12

Mise en service de la pompe 13

Nettoyage et conseils d'entretien 15

Elimination 15

Garantie/conditions de garantie 15

Responsible de la commercialisation du produit/

Adresse du service après-vente 16

Toutes nos felicitations!

En achetant cette pompé à air à pied, vous avez besoin un produit de grande qualité. Lisez attentivement ce mode d'emploi pour découvert le produit avant une première utilisation.

Utilisez ce produit uniquement selon l'usage décrit et les domaines d'utilisation indiqués. Gardez précieusement ce mode d'emploi. Donnez

I'ensemble des documents lorsque vous remette ce produit a un tiers.

Utilisation conforme à l'usage :

Cette pompé à air à pied sert à gonfler les vélos classiques, les matelas pneumatiques, les ballons, etc. Toute autre utilisation ou modification du produit peut s'avérer dangereuse et engendrer notamment des blessures et des dommages.

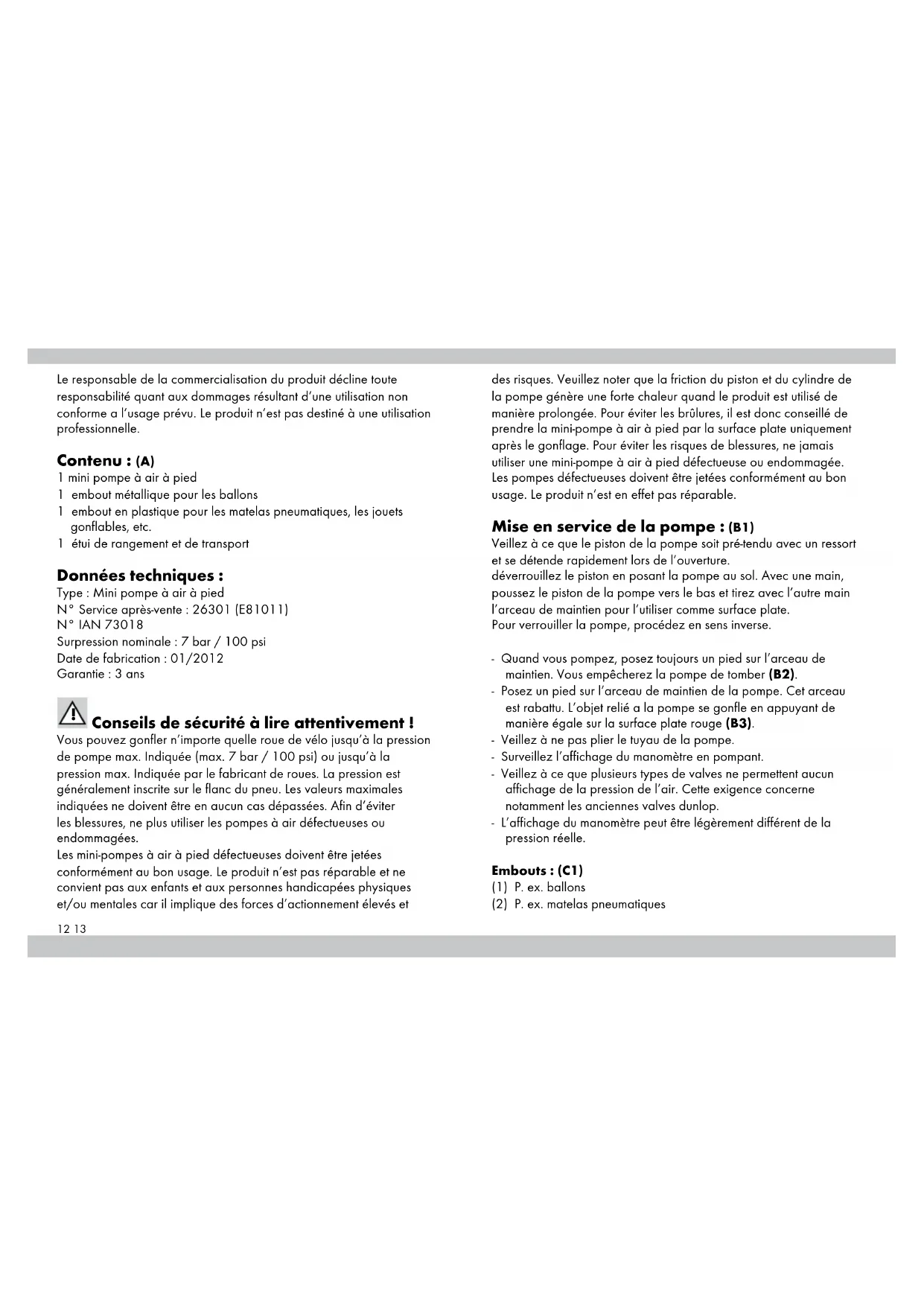

Le responsable de la commercialisation du produit Decline toute responsabilité quant aux dommages resultant d'une utilisation non conforme a l'usage prevu. Le produit n'est pas destiné à une utilisation professionnelle.

Contenu : (A)

1 mini pompe à air à pied
1 embout métallique pour les ballons
1 embout en plastique pour les matelas pneumatiques, les jouets gonflables, etc.
1 étui de rangement et de transport

Données techniques :

Type: Mini pompe à air à pied

N° Service après-vente : 26301 (E81011)

N°IAN73018

Surpression nominale : 7 bar / 100 psi

Date de fabrication: 01/2012

Garantie:3 ans

Conseils de sécurité à lire attentivement !

Vous pouvez gonfler n'importe qu'elle roue de velo jusqu'à la pression de pompex max. Indiquée (max. 7 bar / 100 psi) ou jusqu'à la pression max. Indiquée par le fabricant de roues. La pression est généralement inscrite sur le flanc du pneu. Les valeurs maximales indiquées ne doivent être enaucun cas dépassées. Afin d'éviter les blessures, ne plus utiliser les pompes à air défectueuses ou endommagées.

Les mini-pompes à air à pied défectueuses doivent être jetées conformément au bon usage. Le produit n'est pas réparable et ne convient pas aux enfants et aux personnes handicapées physiques et/ou mentalles car il implique des forces d'actionnement elevés et

des risques. Veuillez notes que la friction du piston et du cylindre de la pompe générale une force chaleur quand le produit est utilisé de manière prolongée. Pour éviter les brûlures, il est donc conseilé de prendre la mini-pompe à air à pied par la surface plate uniquement après le gonflage. Pour éviter les risques de blessures, ne jamais utiliser une mini-pompe à air à pied défectueuse ou endommagée. Les pompes défectueuses doivent être jetées conformément au bon usage. Le produit n'est en effet pas réparable.

Mise en service de la pompe : (B1)

Veillez à ce que le piston de la pompe soit pré-tendu avec un ressort et se détende rapidement lors de l'ouverture. déverrouillez le piston en posant la pompe au sol. Avec une main, poussez le piston de la pompe vers le bas et tirez avec l'autre main l'arceau de mainien pour l'utiliser comme surface plate. Pour verrouiller la pompe, procedez en sens inverse.

• Quand vous pompez, posez toujours un pied sur l'arceau de maintien. Vous empêcherez la pompé de tomber (B2).
• Posez un pied sur l'arceau de mainien de la pompe. Cet arceau est rabattu. L'objet relié à la pompe se gonfle en appuyant de manière égale sur la surface plate rouge (B3).
  Veillez à ne pas plier le tuyau de la pompe.
• Surveiliez l'affichage du manomètre en pompont.
• Veillez à ce que plusieurs types de valves ne permettent aucun affichage de la pression de l'air. Cette exigence concerne notamment les anciennes valves dunlop.
• L'affichage du manomètre peut être légèrement différent de la pression réelle.

Embouts : (C1)

(1) P. ex. ballons
(2) P. ex. matelas pneumatiques

(3) Pour gonflage de(chambres à air à valve schrader

(p. ex. pour voitures particulieres, chariots de transport et remorques)

(4) Pour gonflage de chambres à air à valve blitz
(p. ex. pour velos de ville ou de randonnée)
(5) Pour gonflage de chambris à air à valve sklaver (p. ex. pour pelos de course et mountain bikes)
(6) Double tête (pour bloquer, repliez vers le bas le levier de la tete de pompe.)

Gonflage de roues à valve schrader : (C2)

Retirez d'abord le capuchon de protection (1). Placez la double tete avec le grand orifice sur la valve (2). Pour bloquer, repliez vers le bas le levier de la tete de pompe (3).

Gonflage de roues à valve blitz : (C3)

Retirez d'abord le capuchon de protection (1). Placez la double tete avec le petit orifice sur la valve (2). Pour bloquer, repliez vers le bas le levier de la tete de pompe (3).

Gonflage de roues à valve sklaver : (C4)

Retirez d'abord le capuchon de protection (1). Desserrez l'écrou de la valve (2a-2c). Placez la double tête avec le petit orifice sur la valve
(3). Pour bloquer, repliez vers le bas le levier de la tete de pompe (4).

Gonflage de matelas pneumatiques, jouets gonflables, etc. : (C5)

Ouvrez d'abord le bouchon de la valve (1). Insérez l'embout en plastique dans le grand orifice de la double tête (2). Pour bloquer, repliez vers le bas le levier de la tête de pompe (3). Insérez ensuite l'embout dans l'objet à gonfler (4).

Gonflage de ballons : (C6)

Placez l'embout métallique dans le grand orifice de la double tête (1). Pour bloquer, repliez vers le bas le levier de la tête de pompe (2). Insérez ensuite l'embout dans le ballon (3).

Possibilities de fixation de I'étui sur le vélo : (D)

Si vous souhaitez transporte la pompé sur votre velo, vous pouvez fixer l'étui en utilisant les trois fermétures « scratch » situées sur le velo [voir schéma (D)].

Nettoyage et conseils d'entretien : (E1/E2)

• nettoyer avec un linge humide
• ne pas immerger dans l'eau
• avant utilisation, contrôle régulierement le bon serrage des assemblages vissés sur la pompe
• le cas échéant, graisser une fois par an le joint-bague de la pompe en utilisant uneGRAISSONACIDE

Pour graisser, dévissez l'écrou à chapeau du cylindre de la pompe et retirez le piston de la pompe avec le dessort. Graisses ensuite le joint-bague. Le montage se fait dans le sens inverse du mode d'emploi.

Élimination :

L'emballage est entiement constitué de matrières respectant

l'environnement et pouvant être éliminées dans des points de recyclage proches. Veuillez vous informer des possibités d'élimination de ce produit auprès de votre commune ou de vos services municipaux.

Garantie :

Garantie de Monz Handelsgesellschaft International MBH & CO. KG. Chères clients, chers clients, vous bénéficiaze de 3 ans de garantie sur ce produit (à compter de la date d'achat). Vous pouvez faire valeur vos droits légaux vis-à-vis du vendeur si vous constaté des définuts sur le

produit. Notre garantie décrite ci-après ne restreint pas vos droits légaux.

Conditions de garantie

La durée de garantie démarre à compter de la date d'achat du produit. Veuillez conserver précieusement l'original du ticket de caisse. Ce document vous permettra de provenir que vous avez bien acheté le produit. Nous réparons ou remplaçons gratuitement le produit en cas de défaut de matériel ou de fabrication; cette prestation est réalisée dans les trois ans suivant la date d'achat. Le Replacement ou la réparation du produit est à notre appréciation. Cette prestation de garantie est réalisée si dans un-delai de trois ans, l'utilisateur presente l'appareil défectieux et la preuve de son achat (ticket de caisse) et désrit brievement l'emplacement et la date d' apparition du problème (description écrite). Si notre garantie prend en charge le dysfonctionnement, vous receivez le produit réparé ou un nouveau produit. Une réparation ou un échange de produit ne donne pas lieu à un nouveau-delai de garantie.

Responsible de la commercialisation du produit :

Adresse du service après-vente :

Monz Service Center

c/o teknihall P/A Siemtech

ZA.Les Anguillaries 1

31410 Noe / France

Hotline: 00800 / 68546854 (gratuit)

Mail: [e-mail]

Version:01/2012
