MODE D'EMPLOI RN6053 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400®

Absoluter Singleturn Winkelcodierer RN SSI-Datenschnittstelle Absolute single-turn encoder RN SSI data interface Codeur absolu mono-tour RN interface de données SSI

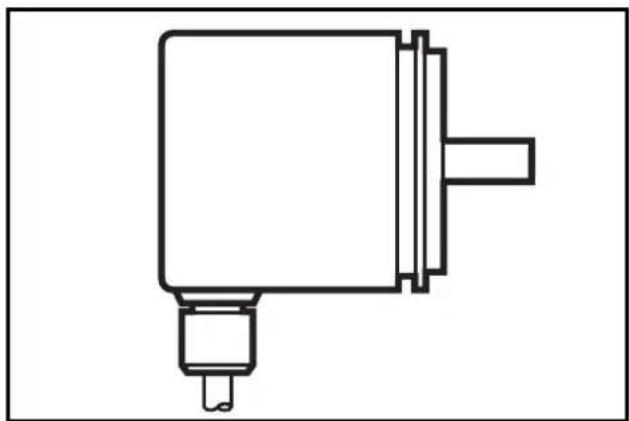

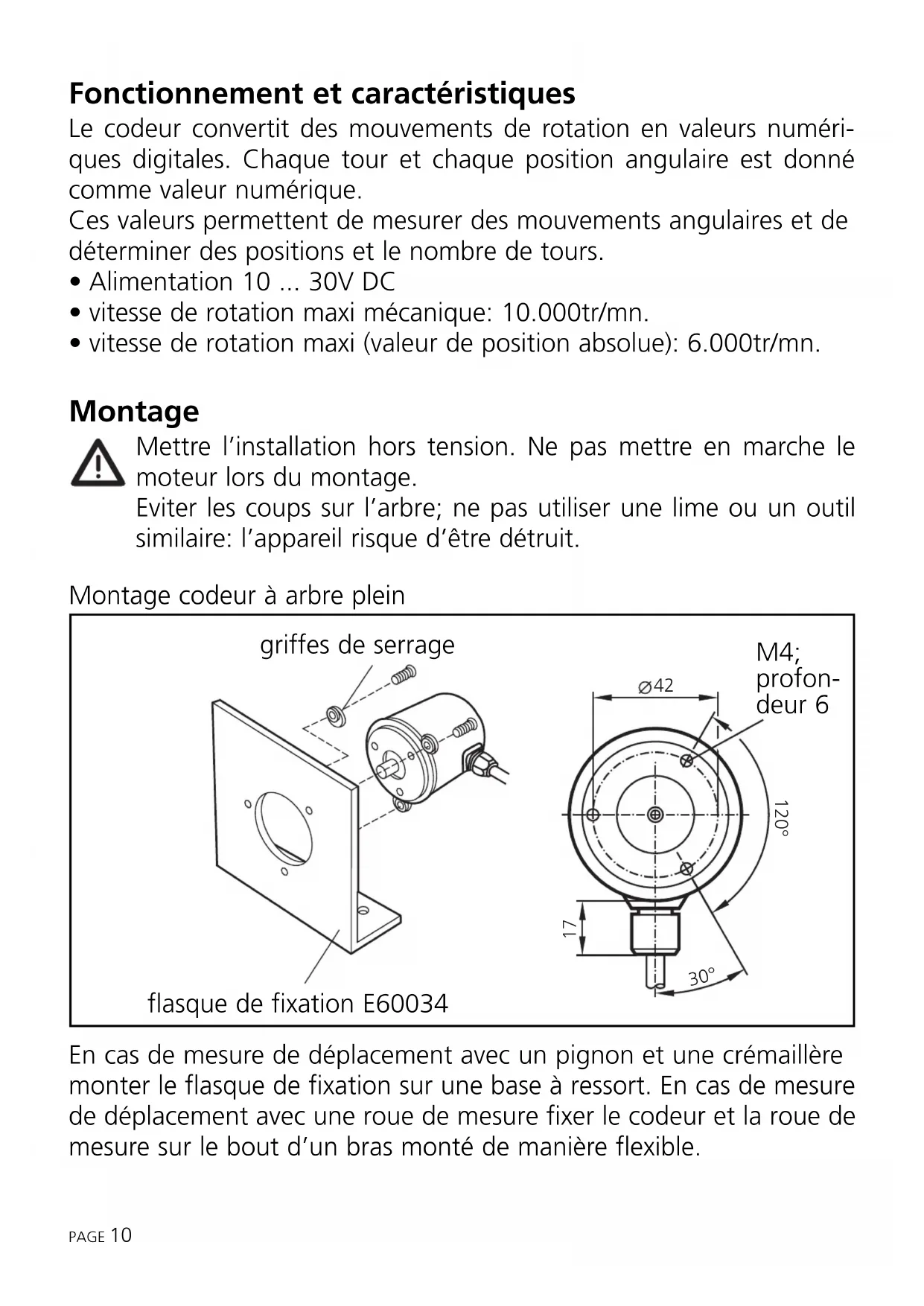

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en valeurs numériques digitales. Chaque tour et chaque position angulaire est donné comme valeur numérique.

Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions et le nombre de tours.

• Alimentation 10 ... 30V DC
• vitesse de rotation maxi mécanique: 10.000tr/mn.
• vitesse de rotation maxi (valeur de position absolue): 6.000tr/mn.

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

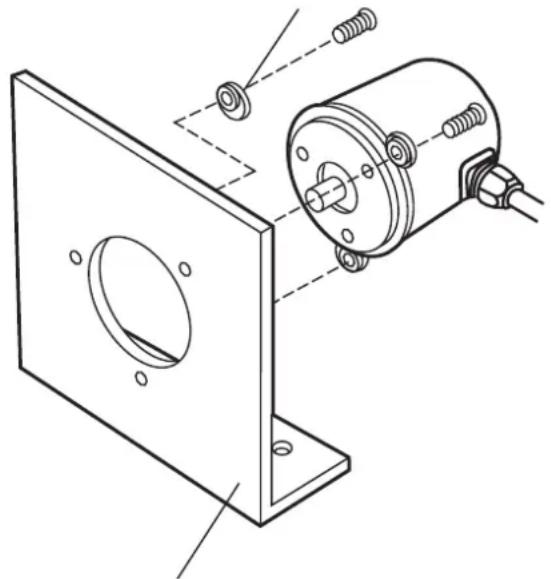

Montage codeur à arbre plein

griffes de serrage

flasque de fixation E60034

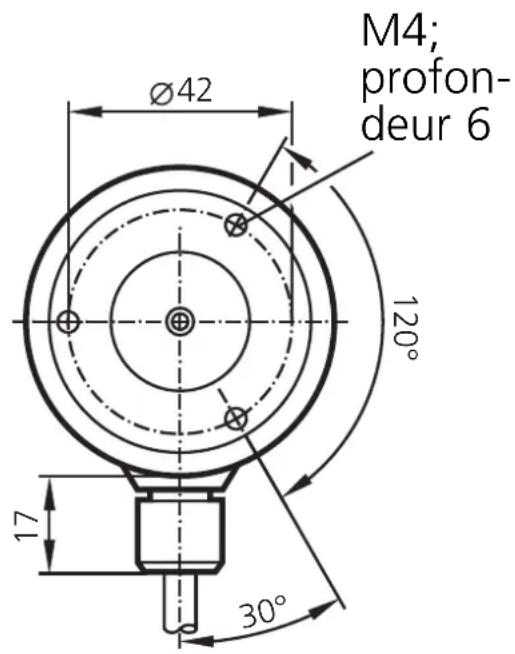

M4; profon- deur 6 Ø42 120° 17 30°

En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

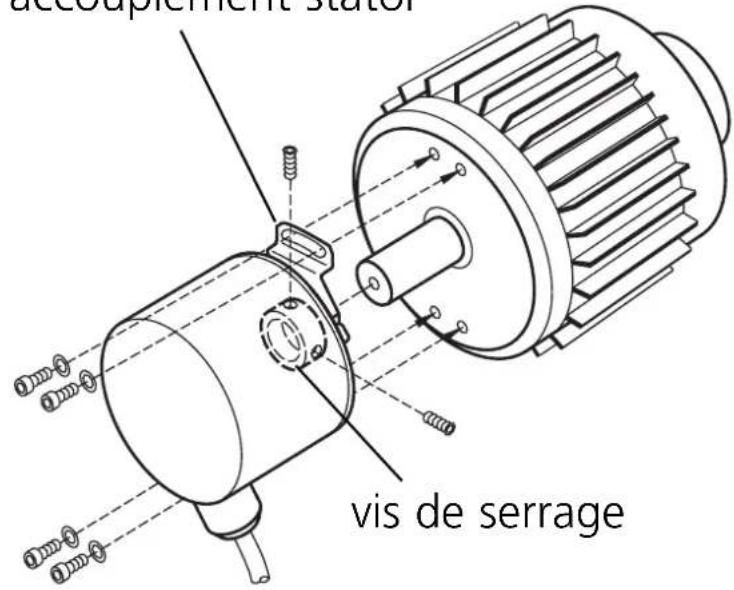

Montage codeur à arbre creux

accouplement stator

accoupiement stator vis de serrage

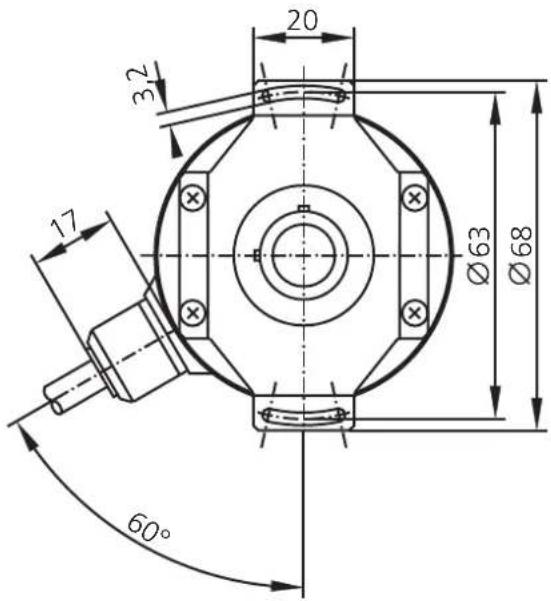

20 3,2 17 Ø63 Ø68 60°

1. Déserrer les vis de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10mm au minimum; 19mm au maximum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Serrer les vis de serrage.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement / débranchement du raccordement par câble ou connecteur; raccordement:

pin 1 pin 2 pin 3 pin 4 pin 5 pin 6 pin 7 pin 8 pin 9
— noir rouge — vert brun					brun/vert	violet jaune
n.c. n.c. n.c. n.c. n.c.					10-30V U_p	impulsion	mpulsion

pin 10	pin 11	pin 12	pin 13	pin 14	pin 15	pin 16	pin 17
blanc/vert	blindage	bleu/noir	rouge/noir	gris	vert/noir	jaune/noir	rose
_ON^OV	boîtier	B (+)	B (-)	données	A (+)	A (-)	ées

Extension par câble blindé; longueur maximale 100m; installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

Entrée des données:

signaux compatibles TTL impulsion et impulsion transférés de l'amplificateur de ligne selon RS 485

Sortie des données:

synchrone série, signaux compatibles TTL données et données

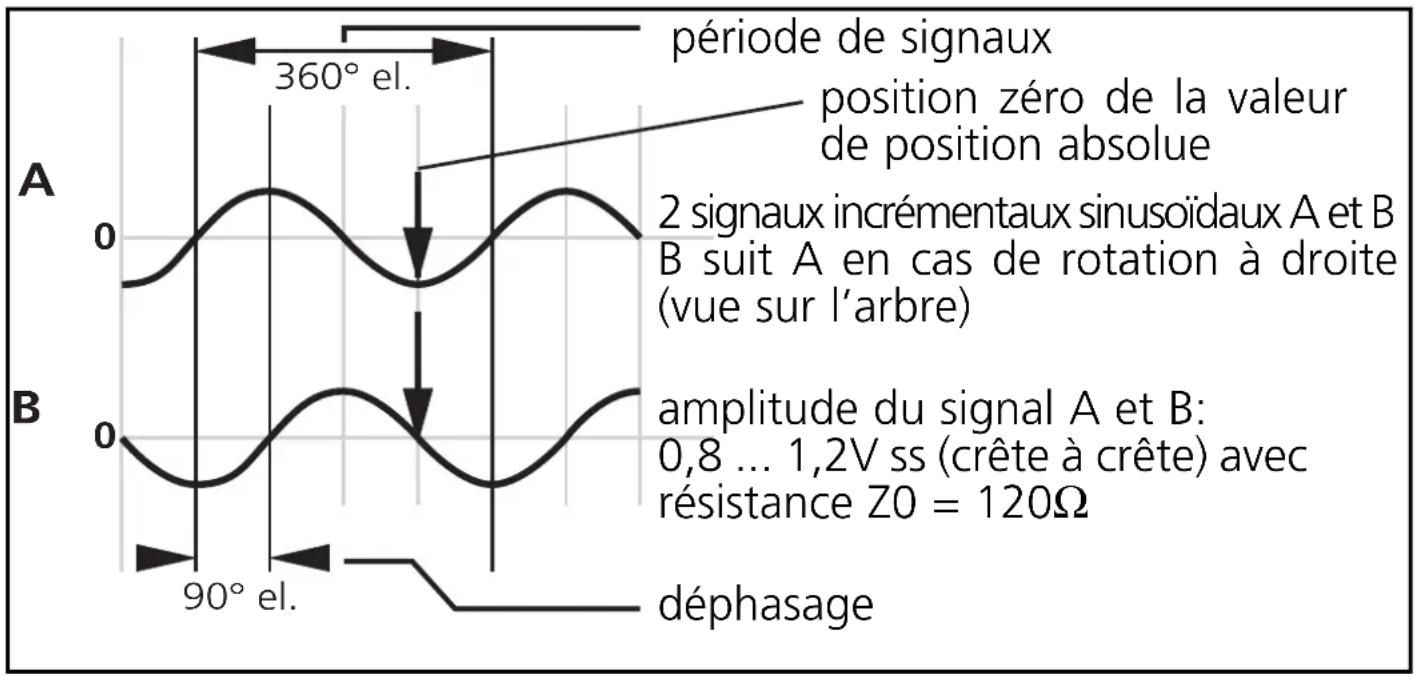

Signaux incrémentaux

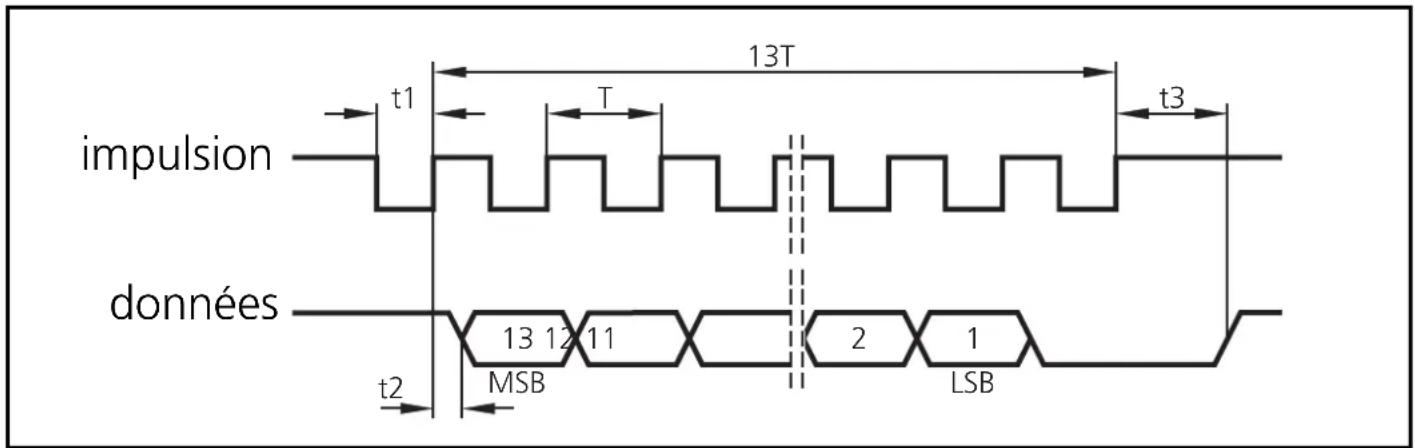

Cycle pour un mot de données

impulsion t1 T 13T t3 données t2 13 12 11 MSB 2 1 LSB

T = 0,9 à 11μs (impulsion) / t1 > 0, 45μs / t2 ≤ 0,4μs (sans prolongateur) t3 = 12 à 35μs (intervalle)

Au repos, le câblage d'impulsion et de données est au niveau haut. Sur le premier front descendant de l'impulsion la valeur de mesure instantanée est mémorisée. Le transfert des données s'effectue sur le premier front montant de l'impulsion.

Après le transfert d'un mot de données complet la sortie de données reste au niveau bas jusqu'à ce que le codeur soit prêt pour appeler une nouvelle valeur de mesure (t3). Si pendant ce temps une nouvelle demande de données est faite (impulsion), les données déjà transférées le sont encore une fois.

Dans ce cas la sortie de données est au niveau bas entre le bit de poids faible (LSB) du premier transfert et le bit de poids fort (MSB) du deuxième transfert.

En cas d'interruption du transfert de données (impulsion = niveau haut pour t ≥ t3 ) une nouvelle valeur de mesure est mémorisée sur le prochain front descendant de l'impulsion. Le module électronique enregistre les données sur le front montant de l'impulsion.

CERTIFICATE

No. U8V 10 08 70596 006
