BX4 - Moniteur M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de studio actif 2 voies
Marque	M-Audio
Modèle	BX4 BT
Catégorie	Moniteur de proximité
Alimentation	Secteur via câble d'alimentation inclus
Connectique d'entrée	Entrées RCA, entrées TRS 6,35 mm, entrée auxiliaire TRS 3,5 mm
Connectique de sortie	Sortie casque 3,5 mm, sortie TS 3,5 mm vers haut-parleur passif
Bluetooth	Oui, avec jumelage et reconnexion automatique
Égalisation	Réglages des aigus et des graves (boutons sur panneau arrière)
Mode veille	Automatique après 25 minutes d'inactivité
Pieds en mousse	Inclus pour stabiliser les enceintes et découplage acoustique
Haut-parleur d'aigus	Tweeter (type non spécifié)
Haut-parleur d'extrêmes graves	Woofer 4,5 pouces (estimation)
Port arrière	Évent réflex pour améliorer les basses fréquences
Sélecteur de position enceinte active	Permet de définir l'enceinte active à gauche ou à droite
DEL d'état	Alimentation (blanc) et Bluetooth (bleu clignotant ou fixe)
Matériaux	Bois (estimation) avec finition noire
Dimensions (approx.)	250 x 180 x 200 mm (estimé)
Poids (approx.)	3,5 kg par enceinte (estimé)

FOIRE AUX QUESTIONS - BX4 M-AUDIO

Comment connecter mes enceintes BX4 BT en Bluetooth ?

Mettez la BX4 BT sous tension, appuyez sur la touche Bluetooth du panneau arrière pour entrer en mode jumelage (la DEL bleue clignote). Sur votre appareil Bluetooth, recherchez 'BX4 BT' et connectez-vous. Si un code est demandé, saisissez 0000. La DEL bleue cesse de clignoter lorsque la connexion est établie.

Comment placer les moniteurs pour une écoute optimale ?

Placez les enceintes de manière à former un triangle équilatéral avec votre tête. Le point central entre le woofer et le tweeter doit être à hauteur de vos oreilles. Orientez les enceintes verticalement et pivotez-les légèrement vers vous. Utilisez les pieds en mousse fournis pour réduire les résonances du bureau.

Que faire si le son est trop grave ou trop aigu ?

Utilisez les boutons d'égalisation des hautes fréquences (HF) et des basses fréquences (BF) situés à l'arrière de l'enceinte active pour ajuster le timbre selon vos préférences ou l'acoustique de la pièce.

Comment utiliser la sortie casque ?

Branchez un casque d'écoute de 3,5 mm dans la prise située sur le panneau avant. Dès qu'un casque est branché, le son des haut-parleurs est coupé. Pour réactiver les enceintes, débranchez le casque.

Les enceintes ne s'allument pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché à l'enceinte active et à une prise secteur fonctionnelle. Assurez-vous que le bouton Vol/Power est tourné pour mettre sous tension (vous entendrez un clic et la DEL s'allumera). Si le problème persiste, contactez l'assistance technique M-Audio.

Comment connecter plusieurs sources audio ?

La BX4 BT dispose de plusieurs entrées : RCA, TRS 6,35 mm et auxiliaire 3,5 mm avant. Vous pouvez connecter jusqu'à trois sources filaires simultanément. Le mélange se fait en interne. Pour le Bluetooth, il s'agit d'une source supplémentaire.

Que faire si le son est faible ou déformé ?

Vérifiez le niveau de volume général (bouton Vol/Power). Assurez-vous que les câbles sont correctement connectés et que la source audio est suffisamment forte. Essayez de désactiver l'égalisation excessive. Si le problème vient d'une seule enceinte, vérifiez le câble d'interconnexion entre l'enceinte active et passive.

Comment nettoyer les enceintes ?

Débranchez les enceintes avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez que des liquides pénètrent dans les évents ou les haut-parleurs.

Puis-je régler l'égalisation sur chaque enceinte ?

Non, les réglages d'égalisation (HF et BF) se trouvent uniquement sur l'enceinte active. Ces réglages affectent les deux enceintes (active et passive) car le signal est traité avant d'être envoyé à l'enceinte passive via le câble d'interconnexion.

Comment basculer l'enceinte active de gauche à droite ?

Utilisez le sélecteur de position de l'enceinte active situé à l'arrière. Il permet de définir si l'enceinte active est placée à gauche ou à droite dans le champ stéréo, selon vos besoins de connexion et d'écoute.

MODE D'EMPLOI BX4 M-AUDIO

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

BX4 BT haut-parleurs (paire stéréo)

Pieds en mousse

Câble audio RCA-à-3,5 mm (1/8 po.)

Câble d'interconnexion 3,5 mm (1/8 po.)

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations

concernant la garantie

Enregistrement du produit et assistance technique

Pour télécharger le ou les logiciels inclus, veuillez suivre les instructions ci-dessous :

1. Visitez m-audio.com/softwaredownload.
2. Suivez les instructions à l'écran pour enregistrer votre produit.
3. Une fois l'enregistrement réussi, tous les téléchargements de logiciels, de contenus exclusifs et d'offres promotionnelles applicables figureront sur votre compte.

Remarque : Une connexion Internet à haut débit est recommandée. Si vous avez besoin d'aide, ne retournez pas le produit chez le détaillant. Veuillez plutôt contacter notre équipe d'assistance technique en visitant m-audio.com/support.

Configuration

La configuration et le positionnement de vos moniteurs BX4 BT sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les meilleures performances avec vos moniteurs BX4 BT.

Conseil : Si possible, placez vos moniteurs BX4 BT sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

• Alimentation : Comme la BX4 BT dispose d'amplificateurs, elle doit être branchée à une prise secteur. Avant la mise sous tension, veuillez vous assurer que le bouton Vol/Power est éteint (off).
• Mode veille : La BX4 BT dispose d'un mode veille pour économiser l'énergie utilisée lorsqu'elle est sous tension, mais non utilisée pendant plus de 25 minutes. Il suffit de lancer la lecture audio à n'importe quel niveau pendant 3 à 5 secondes pour que la BX4 BT quitte le mode veille et prenne son fonctionnement normal.
• Pieds en mousse : Afin de maximiser la stabilité physique des enceintes BX4 BT, nous vous recommandons d'utiliser les pieds en mousse fournis.
• Connexion à une carte son d'ordinateur ou à un autre appareil de sortie audio : Les enceintes BX4 BT disposent de plusieurs types d'entrées afin de vous permettre d'utiliser une multitude d'appareils. Avant de brancher les enceintes BX4 BT, veuillez vous assurer que les enceintes, l'ordinateur et tout autre appareil de sortie ont été mis hors tension. Reliez les entrées RCA ou 6,35 mm aux connecteurs de sortie correspondants d'une carte son d'ordinateur, d'un lecteur de musique portable, etc. Vous pouvez également utiliser le câble auxiliaire stéréo TRS de 3,5 mm fourni pour relier un appareil audio secondaire à l'entrée auxiliaire sur le devant de la BX4 BT ou utiliser la connexion Bluetooth®.

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact énorme sur leur performance dans votre studio. Bien que les haut-parleurs de proximité sont conçus pour être plus compatissants lorsqu'il s'agit de placement, il est tout de même préférable de vous assurer qu'ils forment un triangle équilatéral par rapport à votre tête. En d'autres termes, assurez-vous que les haut-parleurs sont à la même distance de votre tête ainsi que de l'un et l'autre. Une fois que chaque haut-parleur a été positionné, pivotez-les légèrement afin que les transducteurs des haut-parleurs soient pointés vers l'auditeur.

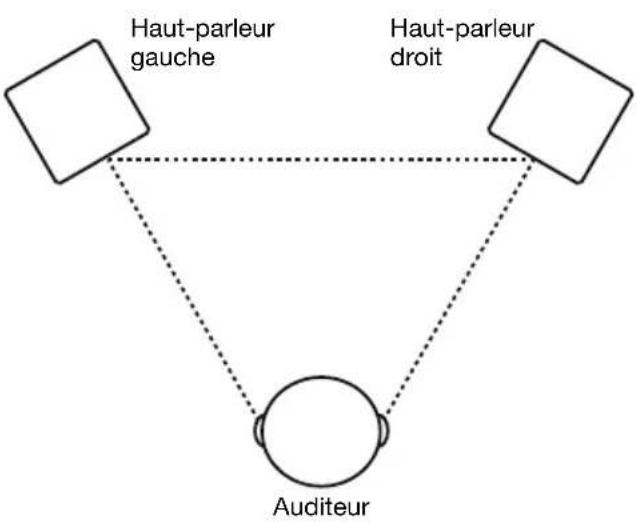

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tête de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation idéale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

Les haut-parleurs et l'auditeur doivent former un triangle ayant des côtés de mêmes

Hauteur des haut-parleurs

Pour être à la hauteur idéale, le BX4 BT doit être parallèle au sol et le milieu entre le haut-parleur d'extrêmes graves et le haut parleur des aigus doit être à la hauteur des oreilles.

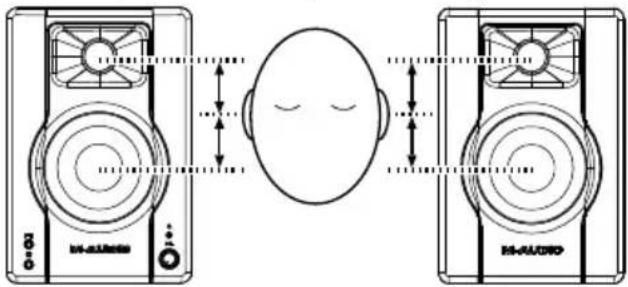

Le diagramme à droite montre la hauteur de placement idéale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

Orientation des haut-parleurs

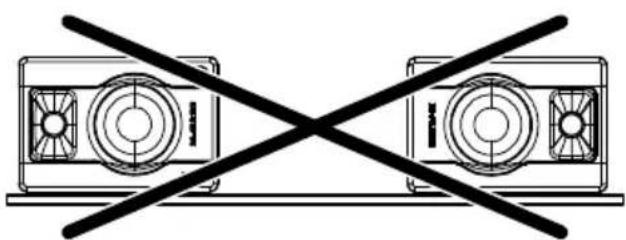

Dans la mesure du possible, posez les moniteurs BX4 BT à la vertical et évitez de les coucher sur le côté. Le woofer et le tweeter du moniteur BX4 BT sont alignés verticalement et produiront les meilleurs résultats en position verticale. En les posant sur un côté, d'importantes réflexions peuvent se créer sur les surfaces proches et déséquilibrer le spectre audio global.

Si vos moniteurs BX4 BT doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionnez les tweeters vers l'intérieur pour obtenir une meilleure image stéréo.

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

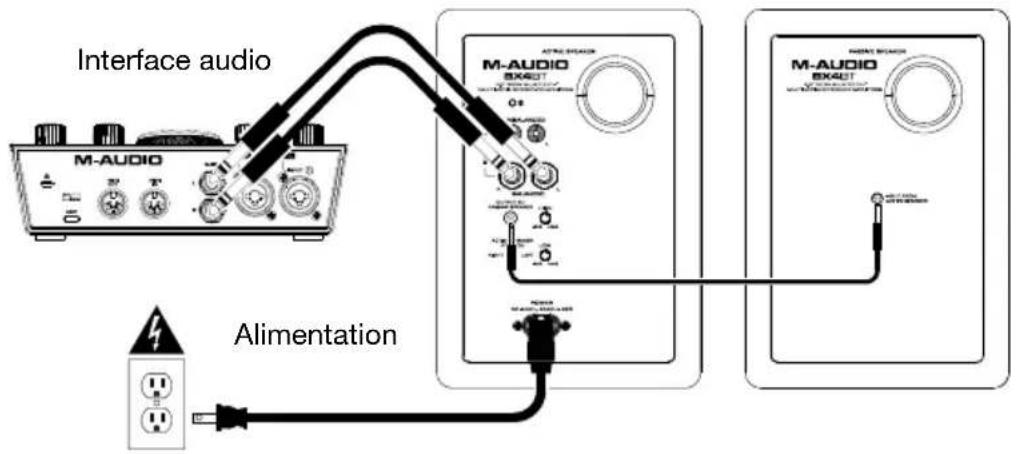

Exemple 1 – Connexion à une interface audio

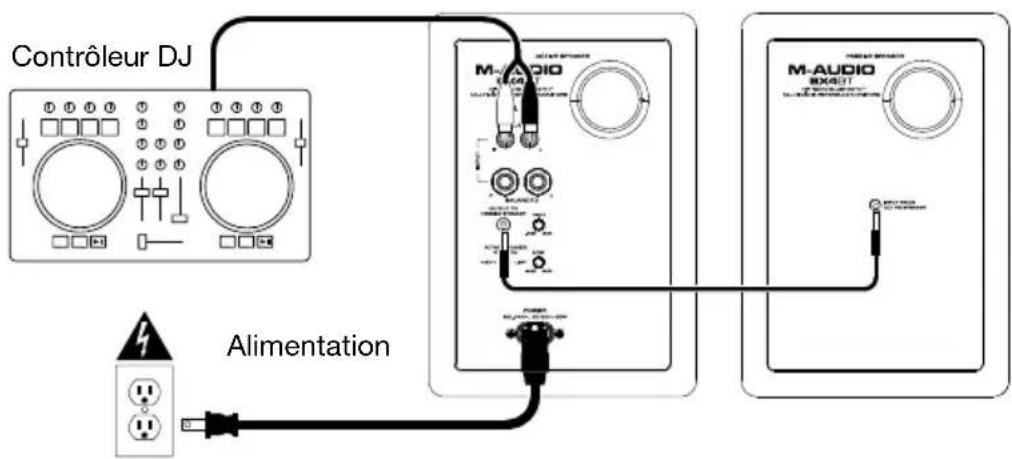

Exemple 2 – Connexion à un contrôleur DJ


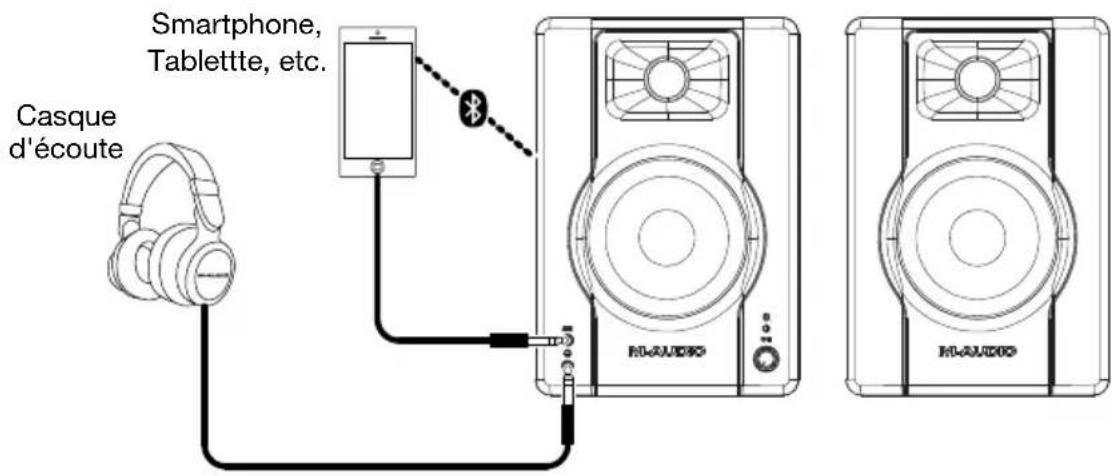

Exemple 3 – Connexion à un lecteur multimédia auxiliaire

Caractéristiques

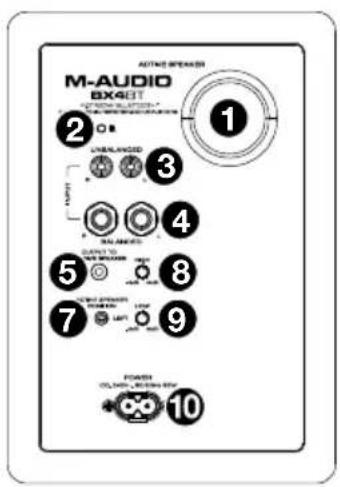

Panneau arrière

1. Port arrière : Le port arrière améliore les basses générées par le haut-parleur d'extrêmes graves, augmentant les basses fréquences. Assurez-vous que ces ports ne sont pas obstrués, car cela nuira à la réponse en basse.
2. Touche Bluetooth : Appuyer sur cette touche permet de déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage. Pour de plus amples informations, veuillez consulter la section Jumelage d'un appareil Bluetooth.
3. Entrées RCA : Utilisez le câble audio inclus ou des autre câbles RCA (vendus séparément) afin de brancher des sources audio externes à ces entrées.
4. Entrées TRS 6,35 mm (1/4 po) : Utilisez des câbles TRS 6,35 mm (1/4 po) (vendus séparément) pour brancher des sources audio externes à ces entrées.
5. Sortie TS 3,5 mm (1/8 po) à haut-parleur passif : Cette entrée permet de brancher le haut-parleur gauche. Utilisez le 6,35 mm (1/4 po) d'interconnexion câble po inclus pour brancher le haut-parleur active à celui de passif.
6. Entrée TS 3,5 mm (1/8 po) du haut-parleur active : Utilisez le câble d'interconnexion 6,35 mm (1/4 po) fourni pour brancher le haut-parleur active à celui de passif.
7. Sélecteur de position de l'enceinte active : Ce sélecteur permet de définir la position de l'enceinte active dans le champ stéréo. Cela permet d'avoir l'enceinte active à gauche ou à droite en fonction de vos préférences et de l'emplacement de vos connexions.
8. Égalisation des hautes fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des hautes fréquences des enceintes.
9. Égalisation des basses fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des basses fréquences des enceintes.
10. Entrée d'alimentation : Ce connecteur permet de brancher le câble d'alimentation inclus.

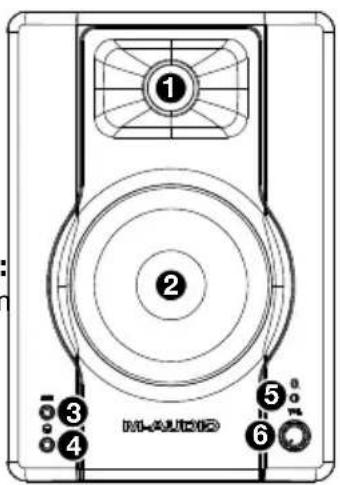

Panneau avant

1. Haut-parleur d'aigus : Ce haut-parleur permet d'assurer la réponse en hautes fréquences.

2. Haut-parleur d'extrêmes graves : Ce haut-parleur permet d'assurer la réponse en basses fréquences.

3. Entrée auxiliaire TRS 3,5 mm : Cette entrée stéréo TRS 3,5 mm permet de brancher un lecteur de disques compacts, un lecteur MP3 ou une autre source audio.

4. Asque : Un casque d'écoute de 3,5 mm (1/8 po) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noter que lorsqu'un casque est branché au BX4 BT, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.

1. DEL d'alimentation/Bluetooth : Cette DEL s'allume lorsque les enceintes sont sous tension. Lors du jumelage d'un appareil Bluetooth, la DEL bleue clignote, et une fois le jumelage réussi, elle cesse de clignoter.

2. Vol/Power : Ce bouton permet de mettre les haut-parleurs sous et hors tension et de régler leur volume. Tournez simplement le bouton pour mettre sous tension. Vous sentirez un clic lorsque les haut-parleurs seront sous tension. La DEL sur l'enceinte s'allumera. Pour mettre hors tension, tournez simplement le volume complètement ; la DEL s'éteindra afin de vous indiquer que les haut-parleurs sont hors tension.

Jumelage d'un appareil Bluetooth

1. Mettez l'appareil Bluetooth sous tension.

2. Mettez la BX4 BT sous tension et appuyez sur la touche Bluetooth pour entrer en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque la DEL d'alimentation/Bluetooth bleu clignote.

Remarque : Si vous avez déjà jumelé un appareil, la BX4 BT se reconnectera automatiquement.

1. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez BX4 BT et appuyez sur Connecter. Si l'appareil Bluetooth vous demande un code de jumelage, saisissez 0000.

2. La DEL d'alimentation/Bluetooth bleue cesse de clignoter lorsque l'appareil Bluetooth est jumelé à la BX4 BT.

Pour déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage, appuyez sur la touche Bluetooth. Pour connecter un autre appareil, répétez l'étape 3.
