Type de produit	Moniteur de studio actif (enceinte amplifiée)
Marque	M-Audio
Modèle	BX3 BT
Dimensions (L x H x P) par enceinte	170 × 130 × 150 mm (approximatif)
Poids par enceinte	2,5 kg (approximatif)
Alimentation	Secteur, 100-240 V ~ 50/60 Hz
Puissance de sortie	20 W RMS par enceinte (40 W au total)
Réponse en fréquence	80 Hz – 20 kHz
Connectivité sans fil	Bluetooth 5.0 (portée environ 10 m)
Entrées audio	RCA stéréo, TRS 6,35 mm (jack symétrique), Auxiliaire TRS 3,5 mm
Sortie casque	Jack 3,5 mm (coupe le son des haut-parleurs)
Réglages d'égalisation	Basses fréquences (HF) et hautes fréquences (BF) : ajustables
Mode veille	Automatique après 25 minutes d'inactivité
Positionnement	Vertical ou horizontal (tweeters vers l'intérieur si horizontal)
Contenu de la boîte	Paire d'enceintes, pieds en mousse, câble RCA-3,5 mm, câble d'interconnexion 3,5 mm, câble d'alimentation, guide d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas obstruer les ports arrière. Éviter l'humidité et la poussière.
Sécurité	Ne pas ouvrir l'enceinte. Utiliser uniquement le câble d'alimentation fourni. Brancher sur une prise avec terre.
Pièces détachées et réparabilité	Contacter le support M-Audio pour toute réparation. Visitez m-audio.com/support.

FOIRE AUX QUESTIONS - BX3 M-AUDIO

Comment jumeler un appareil Bluetooth avec le BX3 BT ?

Mettez les enceintes sous tension, puis appuyez sur la touche Bluetooth pour passer en mode jumelage (la DEL bleue clignote). Sur votre appareil, recherchez 'BX3 BT' et connectez-vous. Si un code est demandé, saisissez 0000. La DEL arrête de clignoter une fois jumelé.

Pourquoi le son ne sort-il pas des haut-parleurs ?

Vérifiez que le volume n'est pas au minimum et que les enceintes sont sous tension (DEL allumée). Si un casque est branché, le son des haut-parleurs est coupé : débranchez-le. Assurez-vous que la source audio est bien connectée (Bluetooth, RCA, etc.) et que le volume de la source est suffisant.

Quels câbles sont fournis avec le BX3 BT ?

La boîte contient : un câble RCA vers 3,5 mm, un câble d'interconnexion 3,5 mm (pour relier l'enceinte active à la passive), et un câble d'alimentation. Les câbles TRS 6,35 mm sont vendus séparément.

Comment connecter le BX3 BT à une interface audio ?

Utilisez des câbles TRS 6,35 mm (ou RCA) pour relier les sorties de l'interface audio aux entrées correspondantes à l'arrière de l'enceinte active. Assurez-vous que les deux appareils sont éteints lors du branchement.

Le mode veille se déclenche trop vite, peut-on le désactiver ?

Non, le mode veille est automatique après 25 minutes d'inactivité. Pour le réactiver, lancez la lecture audio pendant 3 à 5 secondes à n'importe quel volume.

Comment régler l'égalisation des basses et des aigus ?

Sur le panneau arrière de l'enceinte active, utilisez les boutons BF (basses fréquences) et HF (hautes fréquences) pour ajuster la réponse selon vos préférences et votre pièce.

Quel est le meilleur placement pour les enceintes BX3 BT ?

Placez les enceintes de manière à former un triangle équilatéral avec votre tête, les tweeters à hauteur d'oreilles. Évitez les coins ou les murs pour ne pas exagérer les basses. Si posées horizontalement, orientez les tweeters vers l'intérieur.

Puis-je utiliser un seul câble RCA stéréo vers les deux entrées ?

Oui, utilisez un câble RCA stéréo (une fiche par canal) pour relier une source stéréo aux entrées RCA de l'enceinte. L'enceinte passive se connecte à l'active via le câble d'interconnexion fourni.

Comment nettoyer les enceintes BX3 BT ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les ports arrière ne sont pas obstrués par la poussière.

Que faire si une enceinte ne produit aucun son ?

Vérifiez le câble d'interconnexion entre l'enceinte active et passive. Assurez-vous que l'enceinte active est bien alimentée et sous tension. Testez avec une autre source audio pour isoler le problème. Si nécessaire, contactez le support M-Audio.

MODE D'EMPLOI BX3 M-AUDIO

Contenu de la boîte

BX3 BT haut-parleurs (paire stéréo)

Pieds en mousse

Cable audio RCA-à-3,5 mm (1/8 po.)

Câble d'interconnexion 3,5 mm (1/8 po.)

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations

concernant la garantie

Enregistrement du produit et assistance technique

Pour télécharger le ou les logiciels inclus, veuillez suivre les instructions ci-dessous :

1. Visitez m-audio.com/softwaredownload.
2. Suivez les instructions à l'écran pour enregistrer votre produit.
3. Une fois l'enregistrement réussi, tous les téléchargements de logiciels, de contenus exclusifs et d'offres promotionnelles applicables figureront sur votre compte.

Remarque: Une connexion Internet à haut débit est recommandée. Si vous avez besoin d'aide, ne retournez pas le produit chez le détaillant. Veuillez plutôt contacter notre réseau d'assistance technique en visitant m-audio.com/support.

Configuration

La configuration et le positionnement de vos moniteurs BX3 BT sur des pieds, ou sur le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les importantes performances avec vos moniteurs BX3 BT.

Conseil: Si possible, placez vos moniteurs BX3 BT sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

Alimentation: Comme la BX3 BT dispose d'amplificateurs, elle doit être branchée à une prise secteur. Avant la mise sous tension, veuillez-vous assurer que le bouton Vol/Power est éteint (off). Mode veille : La BX3 BT dispose d'un mode veille pour économiser l'énergie utilisée lorsqu'elle est sous tension, mais non utilisée pendant plus de 25 minutes. Il suffit de lancer la lecture audio à n'importe quel niveau pendant 3 à 5 secondes pour que la BX3 BT quitte le mode veille et prenne son fonctionnement normal. - Pieds en mousse : Afin de maximiser la stabilité physique des enceintes BX3 BT, nous vous recommandons d'utiliser les pieds en mousse fournis. - Connexion à une carte son d'ordinateur ou à un autre appareil de sortie audio: Les enceintes BX3 BT disposent de plusieurs types d'entrées afin de vous permettre d'utiliser une multitude d'appareils. Avant de brancher les enceintes BX3 BT, veuillez-vous assurer que les enceintes, l'ordinateur et tout autre appareil de sortie ont été mis hors tension. Reliez les entrées RCA ou 6,35 mm aux connecteurs de sortie correspondants d'une carte son d'ordinateur, d'un lecteur de musique portable, etc. Vous pouvez également utiliser le câble auxiliaire stéréo TRS de 3,5 mm fourni pour relier un appareil audio secondaire à l'entrée auxiliaire sur le devant de la BX3 BT ou utiliser la connexion Bluetooth®.

Placement des haut-parleurs

Le placement de vos haut-parleurs aura un impact enormesur leur performance dans votre studio. Bien que les haut-parleurs de proximite soient concus pour etre plus compatissants lorsqu'il s'agit de placement, il est tout de meme preferable de vous assurer qu'ils forment un triangle equilateral par rapport a votre tete. En d'autres termes, assurez-vous que les haut-parleurs sont à la meme distance de votre tete ainsi que de l'un et l'autre. Une fois que chaque haut-parleur a ete positionne, pivotez-les legerelement afin que les transducteurs des haut-parleurs soient pointes vers l'auditeur.

Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tête de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation idéale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

Les haut-parleurs et l'auditeur doivent former un triangle ayant des côtés de mêmes

Hauteur des haut-parleurs

Pour être à la hauteur idéale, le BX3 BT doit être parallèle au sol et le milieu entre le haut-parleur d'extremes graves et le haut-parleur des aigus doit être à la hauteur des oreilles.

Le diagramme à droite montre la hauteur de placement idéale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus

Orientation des haut-parleurs

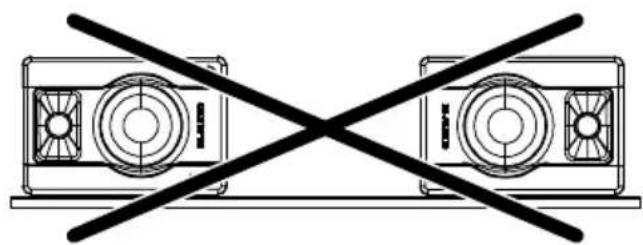

Dans la mesure du possible, posez les moniteurs BX3 BT à la verticale et évitez de les coucher sur le côté. Le woofer et le tweeter du moniteur BX3 BT sont alignés verticalement et produisent sur les valeurs résultats en position verticale. En les posant sur le côté, d'importantes réflexions peuvent se créer sur les surfaces proches et déséquilibrer le spectre audio global.

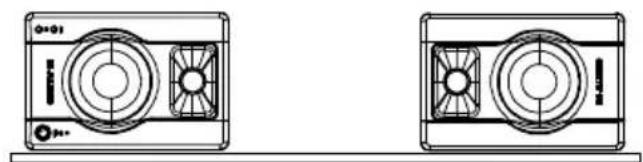

Si vos moniteurs BX3 BT doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionnez les tweeters vers l'intérieur pour obtenir une meilleure image stéréo.

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Example 1 - Connexion à une interface audio

Exemple 2 - Connexion à un contrôleur DJ

Exemple 3 - Connexion à un lecteur multimédia auxiliaire

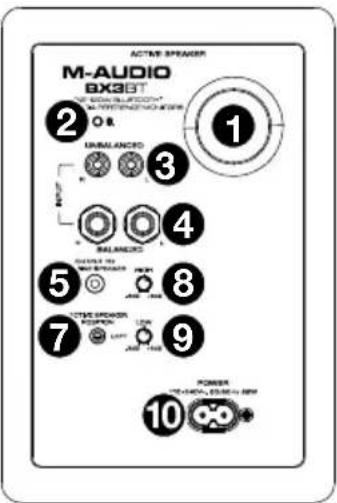

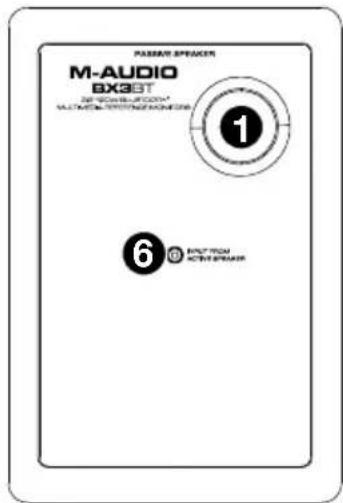

Panneau arrêté

1. Port arrière : Le port arrière améliore les basses générées par le haut-parleur d'extrêmes graves, augmentant les basses fréquences. Assurez-vous que ces ports ne sont pas obstrués, car cela nuira à la réponse en basse.
2. Touche Bluetooth : Appuyer sur cette touche permet de déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage. Pour de plus amples informations, veuillez consulter la section Jumelage d'un appareil Bluetooth.
3. Entrées RCA : Utilisez le câble audio inclus ou des autres câbles RCA (vendus séparation) afin de brancher des sources audio externes à ces entrées.
4. Entrées TRS 6,35 mm (1/4 po) : Utilisez des câbles TRS 6,35 mm (1/4 po) (vendus séparation) pour brancher des sources audio externes à ces entrées.
5. Sortie TS 3,5 mm (1/8 po) à haut-parleur passif: Cette entrée permet de brancher le haut-parleur gauche. Utilisez le 6,35 mm (1/4 po) d'interconnexion cable fourni pour brancher le haut-parleur active à celui de passif.
6. Entrée TS 3,5 mm (1/8 po) du haut-parleur actif: Utilisez le câble d'interconnexion 6,35 mm (1/4 po) fourni pour brancher le haut-parleur actif à celui de passif.
7. Sélecteur de position de l'enceinte active: Ce sélecteur permet de définir la position de l'enceinte active dans le champ stéréo. Cela permet d'avoir l'enceinte active à gauche ou à droite en fonction de vos préférences et de l'emplacement de vos connexions.
8. Égalisation des hautes fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des hautes fréquences des enceintes.
9. Égalisation des basses fréquences : Ce bouton permet d'augmenter ou de diminuer l'égalisation des basses fréquences des enceintes.
10. Entrée d'alimentation: Ce connecteur permet de brancher le câble d'alimentation inclus.

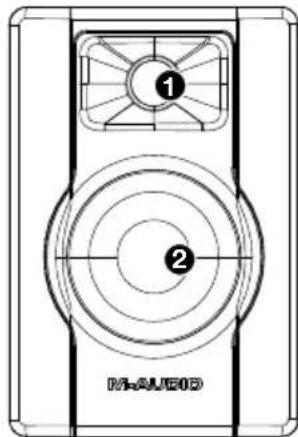

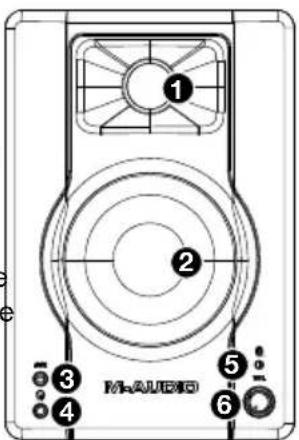

Panneau avant

1. Haut-parleur d'aigus: Ce haut-parleur permet d'assurer la réponse en haute fréquences.
2. Haut-parleur d'extremes graves : Ce haut-parleur permet d'assurer la réponse en basses fréquences.
3. Entrée auxiliaire TRS 3,5 mm : Cette entrée stéréo TRS 3,5 mm permet de brancher un lecteur de disques compacts, un lecteur MP3 ou une autre source audio.
4. Casque: Un casque d'écoute de 3,5 mm (1/8 po) peut être branché à cette sortie afin d'entendre votre mix via casque. Il est à noter que lorsqu'un casque est branché au BX3 BT, vous ne pouvez pas entendre le son via les haut-parleurs jusqu'à ce que le casque soit débranché.
5. DEL d'alimentation/Bluetooth: Cette DEL s'allume lorsque les enceintes sont sous tension. Lors du jumelage d'un appareil Bluetooth, la DEL bleue clignote, et une fois le jumelage réussi, elle cesse de clignoter.
6. Vol/Power: Ce bouton permet de mettre les haut-parleurs sous et hors tension et de régler leur volume. Tournez simplement le bouton pour mettre sous tension. Vous sentez un clic lorsque les haut-parleurs sont sous tension. La DEL sur l'enceinte s'allume. Pour mettre hors tension, tournez simplement le volume complètement; la DEL s'éteint afin de vous indiquer que les haut-parleurs sont hors tension.

Jumelage d'un appareil bluetooth

1. Mettez l'appareil Bluetooth sous tension.
2. Mettez la BX3 BT sous tension et appuyez sur la touche Bluetooth pour entrer en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque la DEL d'alimentation/Bluetooth bleu clignote.

Remarque: Si vous avez déjà jumelé un appareil, la BX3 BT se reconnectera automatiquement.

1. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez BX3 BT et appuyez sur Connecter. Si l'ordinateur Bluetooth vous demande un code de jumelage, saisissez 0000.
2. La DEL d'alimentation/Bluetooth bleue cesse de clignoter lorsque l'appareil Bluetooth est jumelé à la BX3 BT.

Pour déjumeler un appareil Bluetooth et passer de nouveau en mode jumelage, appuyez sur la touche Bluetooth. Pour connecter un autre appareil, repétez l'étape 3.
