Tipo de producto	Monitor de estudio activo (altavoz amplificado)
Marca	M-Audio
Modelo	BX3 BT
Dimensiones (An x Al x Pr) por altavoz	170 × 130 × 150 mm (aproximadamente)
Peso por altavoz	2,5 kg (aproximadamente)
Alimentación	Red eléctrica, 100-240 V ~ 50/60 Hz
Potencia de salida	20 W RMS por altavoz (40 W en total)
Respuesta en frecuencia	80 Hz – 20 kHz
Conectividad inalámbrica	Bluetooth 5.0 (alcance aproximadamente 10 m)
Entradas de audio	RCA estéreo, TRS 6,35 mm (jack balanceado), Auxiliar TRS 3,5 mm
Salida de auriculares	Jack 3,5 mm (corta el sonido de los altavoces)
Ajustes de ecualización	Frecuencias bajas (HF) y frecuencias altas (BF): ajustables
Modo de espera	Automático después de 25 minutos de inactividad
Posicionamiento	Vertical u horizontal (tweeters hacia el interior si es horizontal)
Contenido de la caja	Par de altavoces, pies de espuma, cable RCA a 3,5 mm, cable de interconexión de 3,5 mm, cable de alimentación, guía de usuario
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No obstruir los puertos traseros. Evitar la humedad y el polvo.
Seguridad	No abrir el altavoz. Utilizar solo el cable de alimentación suministrado. Conectar a un enchufe con tierra.
Piezas de repuesto y reparabilidad	Contactar al soporte de M-Audio para cualquier reparación. Visite m-audio.com/support.

Preguntas frecuentes - BX3 M-AUDIO

¿Cómo emparejar un dispositivo Bluetooth con el BX3 BT?

Encienda los altavoces, luego presione el botón Bluetooth para entrar en modo de emparejamiento (el LED azul parpadea). En su dispositivo, busque 'BX3 BT' y conéctese. Si se solicita un código, ingrese 0000. El LED deja de parpadear una vez emparejado.

¿Por qué no sale sonido de los altavoces?

Verifique que el volumen no esté al mínimo y que los altavoces estén encendidos (LED encendido). Si hay auriculares conectados, el sonido de los altavoces se corta: desconéctelos. Asegúrese de que la fuente de audio esté correctamente conectada (Bluetooth, RCA, etc.) y que el volumen de la fuente sea suficiente.

¿Qué cables se incluyen con el BX3 BT?

La caja contiene: un cable RCA a 3,5 mm, un cable de interconexión de 3,5 mm (para conectar el altavoz activo al pasivo), y un cable de alimentación. Los cables TRS de 6,35 mm se venden por separado.

¿Cómo conectar el BX3 BT a una interfaz de audio?

Utilice cables TRS de 6,35 mm (o RCA) para conectar las salidas de la interfaz de audio a las entradas correspondientes en la parte posterior del altavoz activo. Asegúrese de que ambos dispositivos estén apagados al conectar.

El modo de espera se activa demasiado rápido, ¿se puede desactivar?

No, el modo de espera es automático después de 25 minutos de inactividad. Para reactivarlo, inicie la reproducción de audio durante 3 a 5 segundos a cualquier volumen.

¿Cómo ajustar la ecualización de graves y agudos?

En el panel trasero del altavoz activo, use los botones BF (frecuencias bajas) y HF (frecuencias altas) para ajustar la respuesta según sus preferencias y su sala.

¿Cuál es la mejor ubicación para los altavoces BX3 BT?

Coloque los altavoces de manera que formen un triángulo equilátero con su cabeza, los tweeters a la altura de los oídos. Evite las esquinas o las paredes para no exagerar los graves. Si se colocan horizontalmente, oriente los tweeters hacia el interior.

¿Puedo usar un solo cable RCA estéreo para las dos entradas?

Sí, use un cable RCA estéreo (un conector por canal) para conectar una fuente estéreo a las entradas RCA del altavoz. El altavoz pasivo se conecta al activo mediante el cable de interconexión suministrado.

¿Cómo limpiar los altavoces BX3 BT?

Use un paño suave y seco. No use productos químicos o abrasivos. Asegúrese de que los puertos traseros no estén obstruidos por el polvo.

¿Qué hacer si un altavoz no produce sonido?

Verifique el cable de interconexión entre el altavoz activo y el pasivo. Asegúrese de que el altavoz activo esté correctamente alimentado y encendido. Pruebe con otra fuente de audio para aislar el problema. Si es necesario, contacte al soporte de M-Audio.

MANUAL DE USUARIO BX3 M-AUDIO

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

BX3 BT altavoces (par estéreo)

Patas de espuma de goma

Cable de audio de RCA-a-3,5 mm (1/8 pulg.)

Cable de interconexión de 3,5 mm (1/8 pulg.)

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Registrar del producto y soporte

Para descargar su software incluido, siga las instrucciones a continuacion:

1. Visit m-audio.com/softwaredownload.
2. Siga las instrucciones que aparecen en pantalla para registrar su producto.
3. Una vez registrar exitosamente, toda descarga de software, número de produits y promociones aplicables se做不到 en su cuenta.

Note: Se recomiendaatar conuna conexión a internet de alta velocidad. Si necesita asistencia, no devuelva el producto al vendedor. En cambio,pongase en contacto con nuestro servicial equipo de soporte的技术ico visitando m-audio.com/support.

Configuración

La configuración y colocacion de los monitores BX3 BT en los soportes de altavoces sobretu mesa de trabajo能把 influer en las prestaciones de los monitores. Sigue los consejos que proponemos a continuación para Obtener el mejor rendimiento de tus monitores BX3 BT.

Consejo: Si es posible, colque sus monitores BX3 BT sobreunos soportes en lugar dehacerlo directamente sobre el escritorio. Los escritorios suelen resonar con las Frequencias másbajas, pudiendo afectar negativamente la的回答a de graves de sus monitores. Si por falta de espacio no es possible colocarunos soportes y se observa un aumento de frequencies graves, colque los monitores sobre las almohadillas de aislamento paraseparar acústicamente los monitores del escritorio.

Precauciones

• Como conectar la alimentacion correctamente: Dado que el BX3 BT contiene amplificadores, deben connectarse a una toma de corriente. Antes de conectarlo a una toma de corriente, asegúrese que la perilla Vol/Power se ocurren en la posicion de apagado (Off).
• Modelo de espera: El BX3 BT incluye un modo de espera para ahorrar energia cuando se encuesta encendido pero no se lo usa durante 25关键时刻. Para reactivarlo bajo el modo de espera, simplemente comience reproducir audio arialquier nivel durante 3-5 segundos y el BX3 BT reanudará su configuraciono normal.
• Patas de espuma de goma: A fin de maximizar la estabilidad fisica, le recomendamos que utilise las patas de espuma de goma en la parte inferior de los monitores BX3 BT.
• Como conectar una tarjeta de sodido de un ordinador u other dispositivo de calidad de audio: Sus altavoces BX3 BTCNTAN conuna variedad de entradas para utilizear con multiles dispositivos. Antes de conectar los altavoces BX3 BT, asegürese de apagar el ordinador o losculos dispositivos de salute, al igual que los altavoces BX3 BT. Conecte las entradas RCA o de 6,35 mm (1/4 pulg.) a los conectores de salute correspondientes de la tarjeta de sodido de un ordinador, reproductor de musica portátil, etc. Internacionalmente utilizing el cable auxiliar TRS estéreo de 3,5 mm (1/8 pulg.) incluido para conectar un dispositivo de audio secundario a la entrada Aux ubicada en la parte delantera del BX3 BT o conectese mediante Bluetooth.

Ubicación de los Altavoces

Laubicacionde los altavocestiene un gran impacto sobre la bondad de la reproduccion enel estudio.Si bien los monitores para estudiode campocercano estandiseñados para sermasflexibles enloreferentea laubicacion,debehacerlopossiblepara asegurar que formen un triangulo equilateroen relationcon su cabeza.Enotraspalabras,asegurese de que cada altavoz esté equidistante tanto con respecto a su cabeza comoalotro altavoz.Una vez colocadocadaltavoz,girelosligeramente de modo que los drivers apunten al oyente.

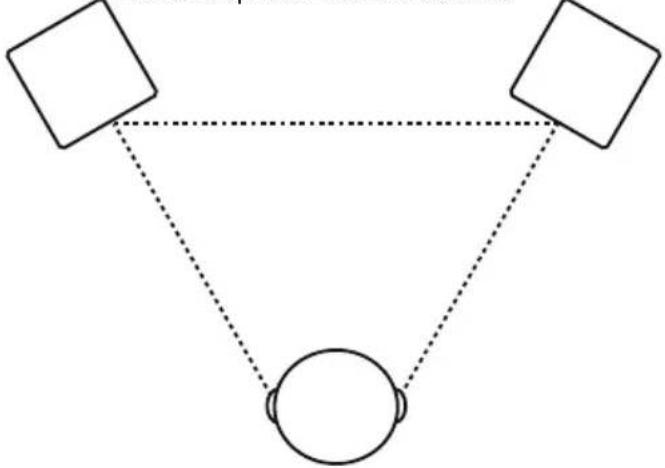

Eche un vistazo al diagrama de la derecha. Note que la distancia desdela cabeza del oyente hasta cada altoz es igual a la distancia entre los altavoces derecho o izquierdo. Observe también que los altavoces estan ligeramente girados de modo que los drivers queden mirando hacía el oyente.Esta es una configuracion ideal, pero si no es practico (o possible) hacerla, trate de acercarse a la mesma lo mas possible.

Altavoz izquierdo Altavoz derecho
Oyente

Los altavoces y el oyente deben estar en las tres esquinas de un triángulo equilatoro.

Altura del Altavoz

Laaltitudeideal del BX3BTes tal que el altavozque de paralelo al piso y que el punto medio entre el woofer y el tweeteter esta laaltitude del oido.

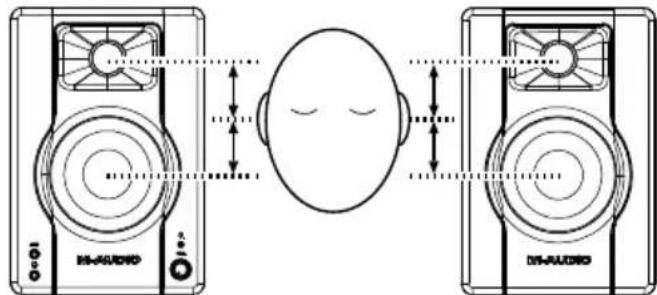

El diagrama de abajo muestra la alta deubicacion ideal de los altavoces en relation al oyente. Observe que los oidos del oyente estan directamente entre el woofer y el tweeter.

punto medio entre tweeteter/woofer

Orientation de los monitores

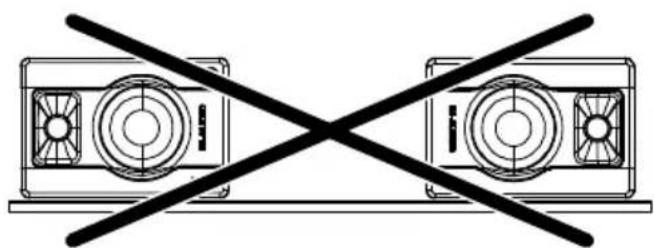

Si es posible, colocata los monitores BX3 BT en posicion vertical, y evita la posicion horizontal. El woofer y el altavoz de altos de BX3 BT STL an alineados verticalmente y ofrecen las miglioras prestaciones cuando se usesan en esta posicion. Si se colocan horizontally, las superficies cercanas peuvent crear fuertes reflexiones que den como resultado un sonido desequibrado en el aspectro.

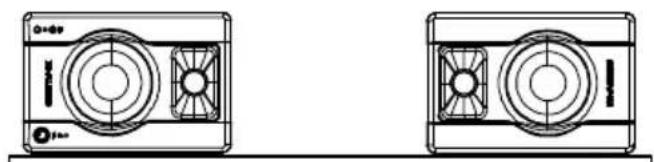

Si solo es possible la colocacion horizontal de los monitores BX3 BT, ponlos deforma que los altavoces de alto se dirijan haci el "interior," con el fin de melhorar la imagen estereo.

Diagramas de conexión

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por分开ado.

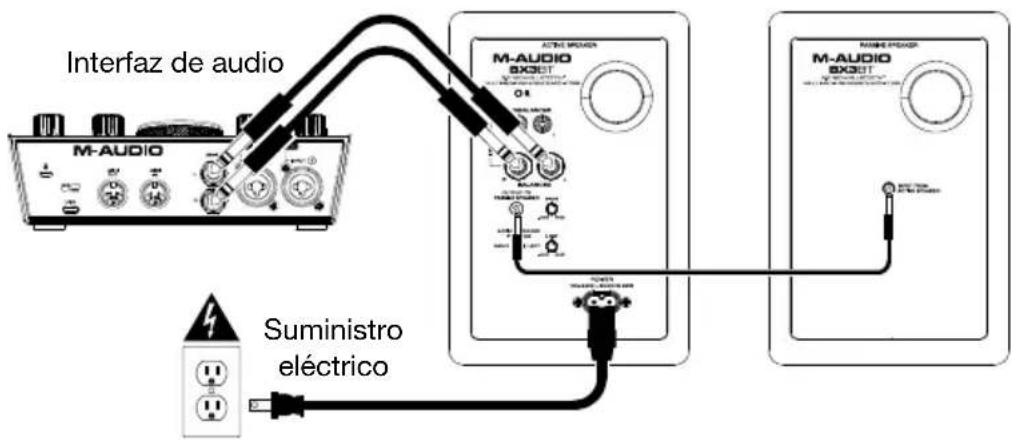

Ejempio 1 - Conexión a una interfaz de audio

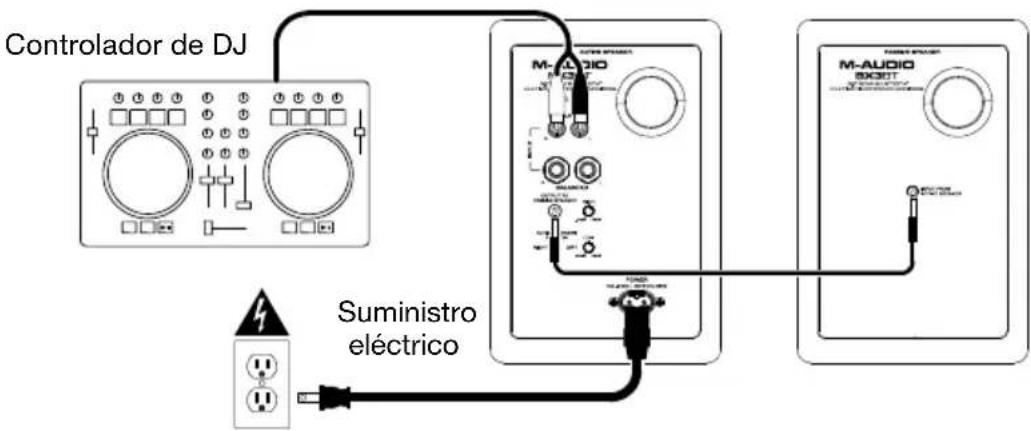

Ejempio 2 - Conexión a un controlador de DJ

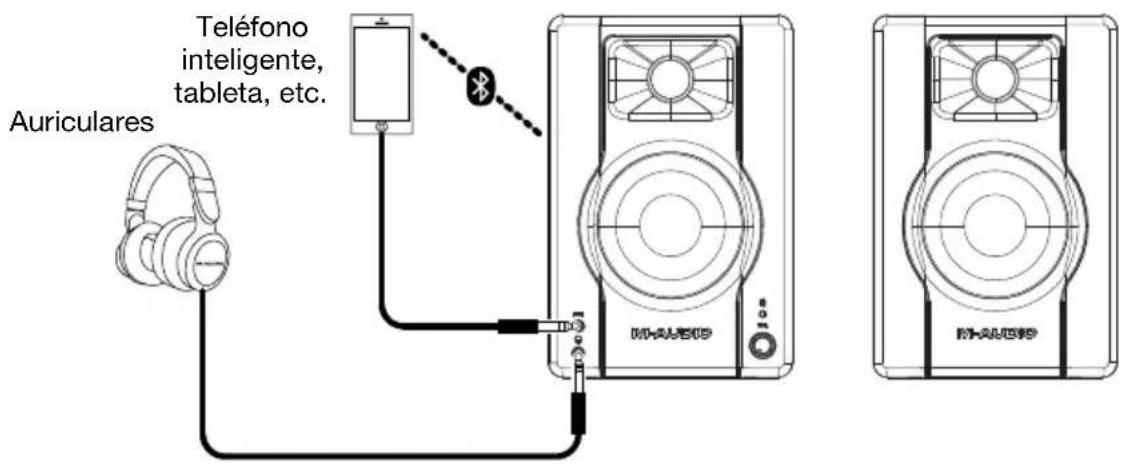

Ejemplo 3 - Conexión a un reproductor multimedia auxiliar

Characteristicas

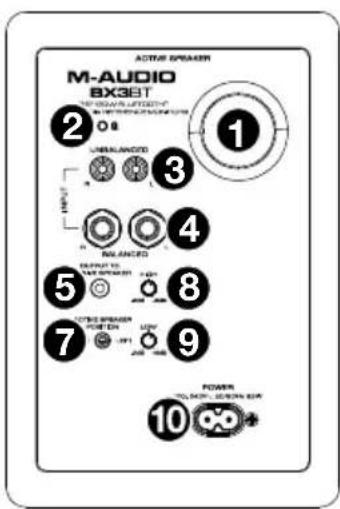

Paneltrasero

1. Orificio trasero: El orificio trasero potencia los graves generados por el woofer, reforzando las Frequencias bajas. Asegúrese de que el orificio no quede obstruido,lisho que se afectarayperjudicialmentea la的回答sta en graves.
2. Botón Bluetooth: Pulse este botón para desconectar los dispositivos Bluetooth apareados yentar al modo de aparecimiento. Consulte Aparecimiento de un dispositivo Bluetooth para Obtener más información.
3. Entradas RCA: Use el cable de audio incluido others cables RCA (se venden por分开ado) para conectar fuentes de sonido externas a estas entradas.
4. Entradas de 6,35 mm (1/4 pulp. TRS): Use cables de 1/4 pulp. (que se venden por separado) para conectar una fuente de sonido externa a estas entradas.
5. Salida de 3,5 mm (1/8 pulg. TS) a altavoz pasivo:Esta es la conexión de audio al altovo pasivo. Utilizar el cable de interconexión de 3,5 mm (1/8 pulg. TS) incluido para conectar el altovo activo al altovo pasivo.

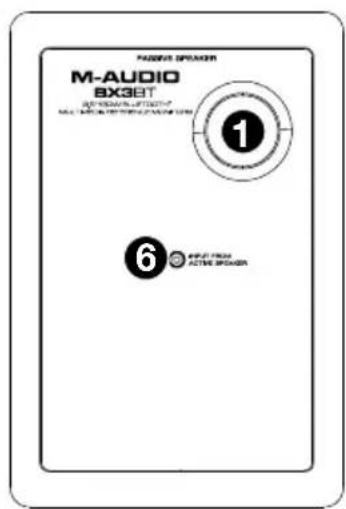

6. Entrada de 3,5 mm (1/8 pulg. TS) desde altavoz activo:use el cable de interconexión de 3,5 mm (1/8 pulg. TS) incluido para conectar el altavoz activo a este altavoz pasivo.
7. Posicionamento del altovoz activo: Este ajuste permite configurar la posicion para el altovoz activo dentro del camino estéreo. Esto le permitte elegir entre tener el altovoz activo a la izquierda o a la derecha en función de sus preferencias y de la ubicación de sus correcciones.
8. Ecualizacion de agudos: Gire esta perilla para reforzar o recortar la ecualizacion de las frequencies altas de los altavoces.
9. Ecualizacion de graves: Gire esta perilla para reforzar o recortar la ecualizacion de las frequencies bajas de los altavoces.
10. Conector de alimentacion: Enchufequiry el cable de alimentacion IEC de 2 clavijas incluido.

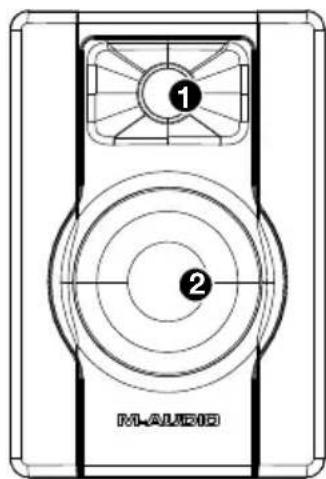

Panel frontal

1. Tweeter: Emite las Frequencias altas.

2. Woofer: Emite las Frequencias bajas.

3. Entrada auxiliar TRS de 3,5 mm (1/8 pulg.):Esta entrada TRS estereo de 3,5 mm (1/8 pulg). Utilizar para conectar un reproduCTOR de CD, un reproduCTOR de MP3 u另一边 fuente de audio.

4. Auriculares: Conecte a esta salute sus auriculares de 3,5 mm (1/8") para oir la mezcla con los mismos. Tenga en cuenta que cuando estén connectados los auriculares al BX3 BT, noURTROELSONIDO por los altavoces hasta que se desconnecten los auriculares.

1. LED de alimentación/Bluetooth: Este LED se iluminará cuando los altavoces estén encendidos. Al aparear con un dispositivo Bluetooth, el LED parpadeará de color azul y una vez que se realice un aparecimiento exitoso, quedará iluminado de color azul permanece.
2. Volumen/Encendido:Esta perilla se usa para encender yJKLM el volumen de los altavoces. Para encenderlos, simplemente gire la perilla. Sentirá un click cuando los altavoces se enciendan. Se encenderá un LED en el altovoz. Para apagarlos, simplemente reduzca el volumen hasta el tope: el LED se apagará para hacerle saber que los altavoces están apagados.

Apareamento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.
2. Encienda el BX3 BT y presione el botón Bluetooth para ingresar al modo de aparecimiento paraocular dispositivos Bluetooth. Se dará cuenta de que está en modo de aparecimiento cuando el LED de encendido/Bluetooth está parpadeando en color azul.

Nota: Si ya ha aparecido previamente un dispositivo, el BX3 BT se reconectará automatistically.

1. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque BX3 BT y establezca la connexion. Si su dispositivo Bluetooth solicita un número de aparecimiento, ingrese 0000.
2. El LED de encendido/Bluetooth queda encendido de color azul permanente.
   cuando hay un dispositivo aparecido al BX3 BT.

Para desconectar un dispositivo Bluetooth aparecido yentar al modo de aparecimiento, pulse el botón Bluetooth. Para conectarse a otro dispositivo repita el paso 3.
