MANUALE UTENTE BX3 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

BX3 BT altoparlanti (coppi stereo)

Piedini in schiuma

Cavo audio da RCA-a-3,5 mm (1/8")

Cavo di collegamento da 3,5 mm (1/8")

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Registrazione del prodotto e assistenza

Per scaricare il software in dotazione, procedere come indicato qui di seguito:

1. Recarsi alla pagina m-audio.com/softwaredownload.
2. Seguire le istruzioni su schermo per registrar il prodotto.
3. In seguito alla registrazione, qualsiasi software scaricabile, codici prodotto e offerte promozionali compariranno nel proprio account.

Nota bene: si raccomanda una connessione a Internet ad alta velocità. Qualora si necessiti di assistenza, non restituire il prodotto al rivenditore. Rivolgersi al team di assistenza technique visitando la pagina m-audio.com/support.

Configurazione

La configurazione e il posizionamento dei monitor BX3 BT su supporti per altoparanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparanti. Avvalersi dei seguntis suggerimenti per ottenere le migliorie prestazioni dei monitor BX3 BT.

Suggerimento: Se possibile, collocare i monitor BX3 BT su apposti supporti"Ince che su banco. I bianchi tendono a risuonare alle basse frequenze e possono influire negativamente sulla risposta ai bassi dei monitor. Se non è possibile adottare apposti supporti per altoparlanti per motivi di spazio e si notation un accumulo nei bassi, provare a collocare i monitor un pad isolante per disaccoppiare acusticamente i monitor dal banco.

Precauzioni

• Alimentazione corretta: Poiché il BX3 BT contiene amplificatori, deve essere collegato a una presa elettrica. Prima di collegare l'alimentazione, assicurarsi che la manopola Vol/Power sia posizionata su off.
• Modalità Standby: BX3 BT dispone di una modalità Standby per risparmiare l'energia utilizzata quando è accesso ma non viene utilizzato per 25 minuti. Per uscire alla modalità Standby, è sufficiente iniziare a riproduire l'audio a qualiasi livello per 3-5 secondi e BX3 BT riprenderà a funzionare normalmente.
• Piedini in schiuma: per ottimizzare la stabilità, raccomandiamo l'uso dei piedini in schiuma in dotazione sulla parte inferiore dei monitor BX3 BT.
• Collegamento alla scheda audio di un computer o ad un'alto dispositivo di uscita audio: gli altoparlanti BX3 BT presentano tutta una series di ingresschi da utilizzarsi con una multitudine di dispositivi. Prima di collegare l'impianto BX3 BT, assicurarsi che l'alimentazione proveniente dal computer o da altri dispositivi di uscita sia stato spenta e che gli altoparlanti BX3 BT siano a loro volta spenti. Collegare i jack d'ingresso RCA o 1/4'' (6,35 mm) ai corrispondenti connettori di uscita di una scheda audio di un computer, di unlettore musicale portatile, ecc. è inoltre possibile utilizzato il cavo TRS stereo aux da 1/8'' (3,5 mm) in dotazione per collegare un dispositivo audio secondario all'ingresso Aux situato sulla parte anteriore del BX3 BT o collegarsitramiteBluetooth®.

Disposizione delle casse

La disposizione delle casse ha un notevole impatto sulle loro prestazioni nel vostro studio. Nonostante le casse nearfield (a campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altre parole, assicuratevi che agli cassa sia equidistante dalla vostra testa e dall'altra cassa. Una volta posizionate, ruotare leggermente le casse in modo che i driver siano puntati verso l'ascoltatore.

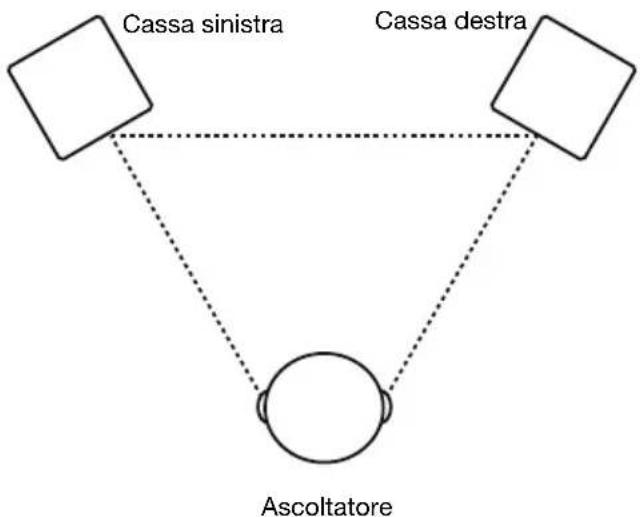

Osservate lo schema a destra. La distanza della testa dell'ascoltatore da ciascuna cassa equivale alla distanza che intercorre tra la cassa destra e quella sinistra. Sinota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all'ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), si suggerisce di rispettarla il più possibile.

Le casse e I'ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo avente lati di lunghezza equivalente.

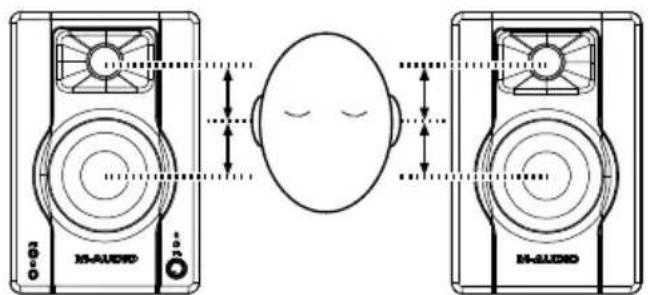

Altezza casse

L'altezza ideale delle casse dell'BX3 BT è tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeteter si trovava all'altezza dell'orecchio.

Lo schema a destra在哪 il posizionamento ideale in altezza delle casse rispetto all'ascoltatore. Va notato che le orecchie dell'ascoltatore si trovano direttamente tra il woofer e il tweeter.

Punto centrale tweeter/woofer

Orientamento degli altoparanti

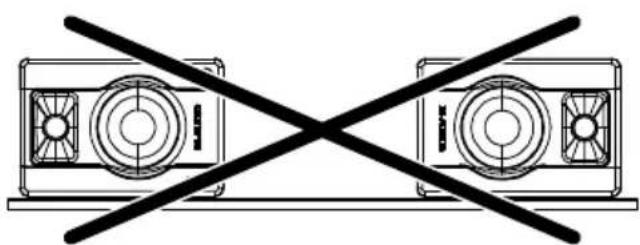

Se possibile, collocare i monitor BX3 BT in posizione eretta, evitandone il posizionamento orizzontale. Il woofer e il tweeter BX3 BT sono allineati verticalmente e offrono prestazioni ottimali se collocati in verticale. Posizonandoli in orizzontale si potrebbero creare forti riflessioni dalle superfici vicine e il suono risultera spectralmente non bilanziato.

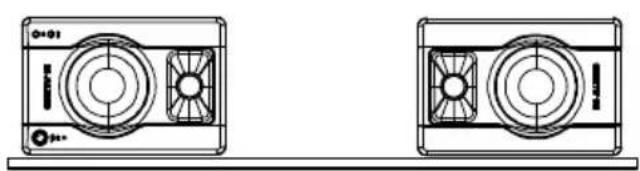

Se i monitor BX3 BT devono essere orientati in modo orizzontale per motivi di spazio o di linea di vista, collocarli in modo che il tweeter si trovino verso l"interno", per migliorare l'imaging.

Schemidi collegamento

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

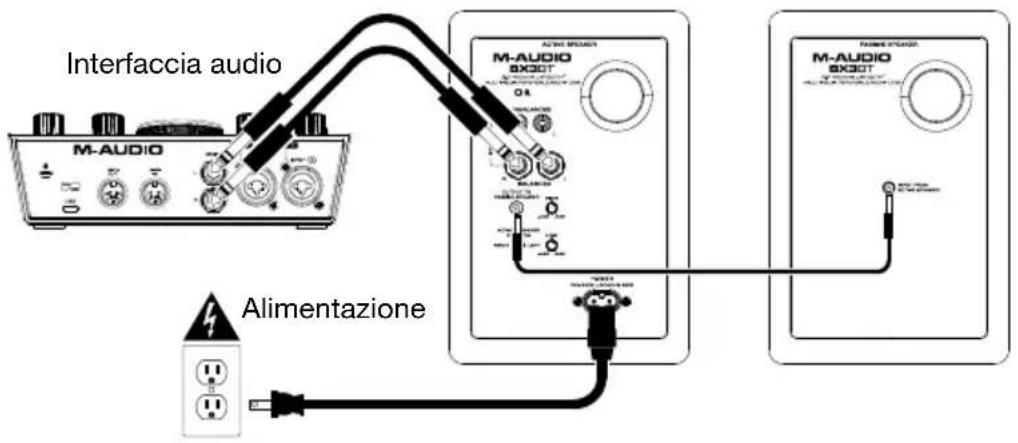

Esempio 1 - Collegamento a un'interfaccia audio

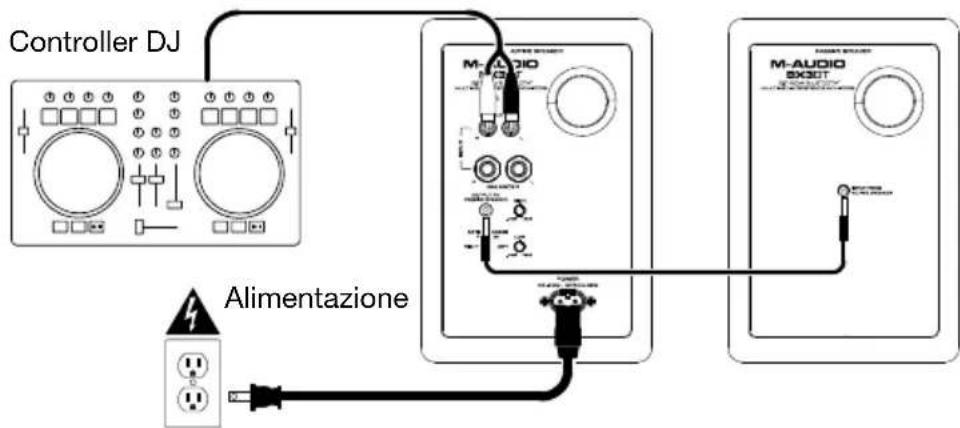

Esempio 2 - Collegamento a un controller DJ

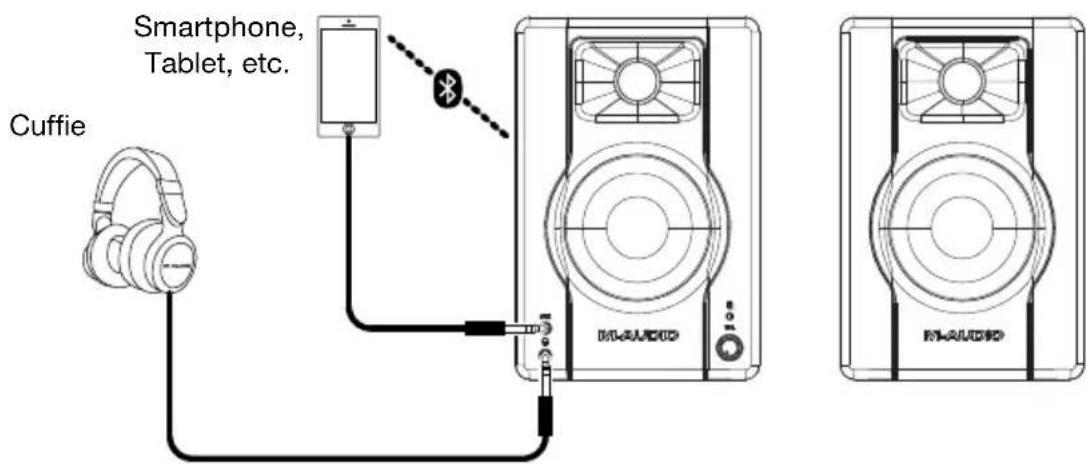

Esempio 3 - Collegamento a unlettore multimediale ausiliario

Caratteristiche

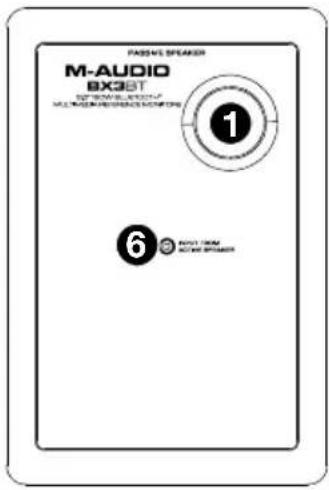

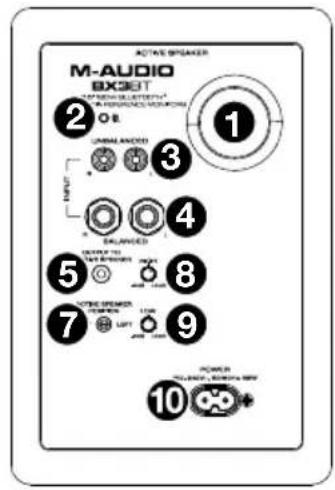

Pannello posteriore

1. Porta posteriore: La porta posteriore incrementa i bassi generati dal woofer, augmentando le frequenze basse. Assicurarsi che queste porto non siano ostruite, in quanto ciò influirebbe negativamente sulla risposta dei bassi.
2. Tasto Bluetooth: premere quello tasto per scollegare un dispositivo Bluetooth collegato ed entrare in modalità di collegamento. Per maggiori informazioni, si veda Collegamento di un dispositivo Bluetooth.
3. Ingressi RCA: Servirsi il cavo audio in dotazione o cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a quosti ingressi.
4. Ingressi da 6,35 mm (1/4") TRS: Servirsi di cavi da 6,35 mm (1/4") (venduti separatamente) per collegare una sorgente sonora esterna a quosti ingressi.

1. Uscita da 3,5 mm (1/8") TS all'altoparlante di passivo: Questo è il collegamento audio alla cassa passivo. Servirsi del 6,35 mm (1/4") collegamento cavo da in dotazione per collegare la cassa attivo a quella passivo.
2. Ingresso da 3,5 mm (1/8") TS dell'altoparlante attivo: Servirsi del cavo da 6,35 mm (1/4") in dotazione per collegare l'altoparlante passivo a quello attivo.
3. Posizione altoparlante attivo: regolare questa impostazione per stabilire la posizione per l'altoparlante attivo nel Campo stereo. Ciò consente di scegliere di avere l'altoparlante attivo a sinistra o a destra a seconda delle proprie preferenze o della posizione dei propri collegamenti.
4. High EQ: Girare questa manopola per incrementare o tagliare l'equalizzazione delle alte frequenze degli altoparlanti.
5. Low EQ: Girare questa manopola per incrementare o tagliare l'equalizzazione delle basse frequenze degli altoparlanti.
6. Connetto di alimentazione: Inserire a questo livello cavo in dotazione.

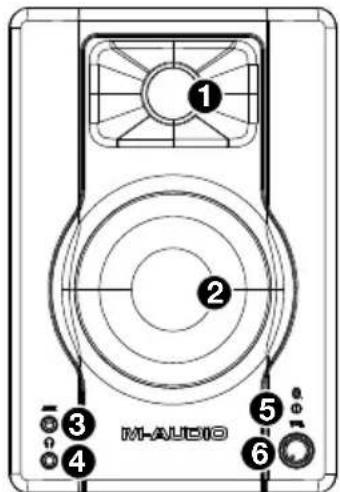

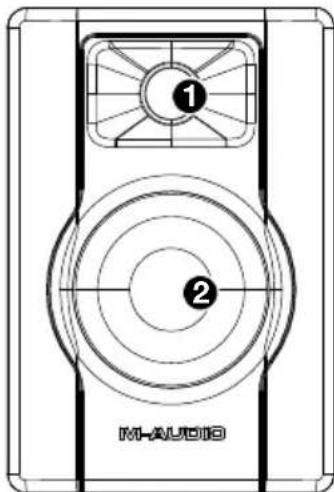

Pannello anteriore

1. Tweeter: Serve per l'uscita delle frequenze alte.
2. Woofer: Serve per l'uscita delle frequenze basse.
3. Ingresso di TRS Aux da 1/8" (3,5 mm): quello ingresso stereo TRS da 1/8 (3,5 mm) più essere utilizzato per collegare unlettore CD, unlettore MP3 o altre fonti audio.
4. Cuffie: Collegare cuffie da 3,5 mm (1/8") a questa uscita per ascoltare il mix attraverso di esse. Va notato che quando le cuffie sono collegate all'BX3 BT non si udra alcun suono provenire delle casse fino a quando le cuffie non vengano scollegate.
5. LED Power/Bluetooth: quello LED si illumina quando gli altoparanti sono accesi. Durante il collegamento a un disposativo Bluetooth il LED lampeggia di blu e quando il collegamento è stabile, si illumina di blu.
6. Vol / Alimentazione: Questa manopola serve ad accendere le casse e a regolarne il volume. Per accenderere l'apparecchio, girare la manopola. Quando gli altoparlanti si accendono, si sente uno scatto. Si accenderà un LED sull'altoparlante. Per lo spegnimento, abbassare del tutto il volume: il LED si spegnerà aindicare che le casse sono spente.

Collegamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.
2. Accendere il BX3 BT e premere il tasto Bluetooth per entrare in modalità di collegamento per cercare dispositivi Bluetooth. Si saprà di essere in modalità di collegamento quando il LED Power/Bluetooth lampeggia di blu.

Nota bene: se in precedenza è stato collegato un dispositivo, l'BX3 BT si ricollegherà automaticamente.

1. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare BX3 BT e collegarlo. Se il dispositivo Bluetooth richiede un codice, digitare 0000.
2. II LED Power/Bluetooth sera di colore blu fisso quando un dispositivo è collegato al BX3 BT.

Per scollegare un dispositivo Bluetooth collegato ed entrare in modalità di collegamento, premere il tasto Bluetooth. Per collegarlo ad un'alto dispositivo, ripetere il terzo passaggio.
