Tipo di prodotto	Alto-parlante di monitoraggio attivo
Marca	M-Audio
Modello	BX6 Carbon
Dimensioni (L x A x P)	254 x 203 x 305 mm
Peso	7,5 kg
Alimentazione	100-240 V AC, 50/60 Hz
Potenza RMS	100 W (50 W per canale)
Risposta in frequenza	50 Hz – 22 kHz
Ingressi audio	XLR bilanciato e Jack 6,35 mm TRS
Regolazioni EQ	Bassi (HF shelving) e acuti (LF shelving)
Materiale del cabinet	MDF con rivestimento in vinile nero
Funzioni principali	Amplificazione integrata, controllo del volume, indicatore LED di accensione
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Scollegare prima della pulizia. Non esporre a umidità o temperature estreme.
Parti di ricambio e riparabilità	Contattare il servizio post-vendita M-Audio per parti e riparazioni.
Informazioni generali	Alto-parlante di monitoraggio bi-amplificato per studio. Certificazione CE.

Domande frequenti - BX6 Carbon M-AUDIO

Come collegare l'alto-parlante BX6 Carbon?

Utilizzare una sorgente audio con uscita bilanciata (XLR o Jack TRS). Collegare il cavo all'ingresso corrispondente sul retro del diffusore. Assicurarsi che il volume sia a zero prima di accendere.

Come regolare l'equalizzatore sul BX6 Carbon?

Le regolazioni HF (acuti) e LF (bassi) si trovano sul pannello posteriore. Regolarle in base all'acustica della stanza. Iniziare posizionandole a 0 dB, poi affinare.

Cosa fare se il diffusore non si accende?

Controllare il cavo di alimentazione, la presa di corrente e il fusibile (se accessibile). Se il problema persiste, contattare il servizio clienti M-Audio.

Quale potenza minima dell'amplificatore è raccomandata?

Il BX6 Carbon è un altoparlante attivo con amplificatore integrato (100 W RMS). Non è necessario alcun amplificatore esterno.

Posso usare il BX6 Carbon come diffusore per il soggiorno?

Sì, ma è progettato per il monitoraggio in studio. La sua resa è neutra, ideale per uso professionale piuttosto che per ascolto domestico.

Come evitare rumori di fondo (ronzio)?

Utilizzare cavi bilanciati di qualità, evitare i loop di massa e collegare il diffusore a una presa con messa a terra.

L'altoparlante emette un sibilo. È normale?

Un leggero rumore bianco è normale per un modello attivo. Se è eccessivo, controllare i collegamenti o ridurre il guadagno d'ingresso.

Come pulire la superficie del BX6 Carbon?

Utilizzare un panno morbido e asciutto. Non utilizzare mai detergenti liquidi o abrasivi.

Qual è la garanzia del BX6 Carbon?

La garanzia standard è di 2 anni. Conservare la fattura d'acquisto per qualsiasi reclamo.

Dove trovare le parti di ricambio?

Contattare il servizio clienti M-Audio o un rivenditore autorizzato. Le parti disponibili includono coni, amplificatori e alimentatori.

MANUALE UTENTE BX6 Carbon M-AUDIO

Guida per l'uso (Italiano)

Introduzione

I monitor BX6 Carbon sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio da studio. Si basano sull'obiettivo funzionale di offrire un suono originale puro senza colorazioni aggiuntive. I monitor BX6 Carbon dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse origini.

Gli BX6 Carbon sono stati progettati per superare tutti i limiti dei monitor di riferimento convenzionali in ambienti audio digitali. Questo sistema offre un'ampia gamma di risposta in frequenza grazie a due straordinari driver e a un'unica tecnologia crossover brevettata da M-Audio. Il sistema vanta una risposta in frequenze medie-basse stabile e equilibrata, oltre a una risposta in frequenze medie-alte molto ben definita. Entrambi i driver sono schermati magneticamente per la produzione musicale tramite computer.

Essendo utilizzabile sia dagli utenti professionali degli studi commerciali sia dai possessori di studi casalinghi, i monitor BX6 Carbon introducono un nuovo standard abbordabile per il monitoraggio da studio.

Contenuti della confezione

• Monitor BX6 Carbon (1)
• Cavo di alimentazione
- Guida per l'uso
- Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere i requisiti di sistema completi, informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al sito Web di M-Audio: m-audio.com/bx6carbon.

Per ulteriore assistenza, recarsi alla pagina m-audio.com/support.

Caratteristiche

Pannello posteriore

1. Ingresso XLR: Questo jack accetta collegamenti di ingressi XLR con cablaggio bilanciato o sbilanciato. Il cablaggio di ingresso di un connettore XLR deve seguire lo schema seguente:

• XLR Pin 1: massa (schermo)
• XLR Pin 2: segnale positivo (+)
• XLR Pin 3: segnale negativo (-)

1. Ingresso TRS: Questo ingresso accetta connettori jack 6,35 mm (1/4") con cablaggio bilanciato o sbilanciato. Per il cablaggio bilanciato è necessario un connettore TRS a tre conduttori. Il cablaggio di ingresso di un connettore TRS deve seguire lo schema seguente:

• TRS Tip: segnale positivo (+)
• TRS Ring: segnale negativo (-)
• TRS Sleeve: massa (schermo)

M-AUDIO

Il cablaggio sbilanciato da 6,35 mm (1/4") può essere effettuato con spina a due o tre conduttori (TS o TRS). Un connettore TS a 2 conduttori collega automaticamente a massa l'ingresso di segnale negativo, mentre un connettore TRS a 3 conduttori sbilanciato offre la possibilità di lasciare aperto oppure di collegare a massa il segnale negativo. Si consiglia di mettere a terra l'ingresso negativo inutilizzato, cosa che è possibile fare collegando insieme l'anello e il manicotto della spina TRS. L'ingresso TRS viene sommato all'ingresso XLR attraverso un amplificatore di ingresso bilanciato, consentendo l'utilizzo simultaneo di entrambi gli ingressi. Le specifiche degli ingressi sono applicabili a entrambi gli ingressi.

1. Porta d'uscita d'aria: Questa porta aiuta nella riproduzione di bassissime frequenze scaricando frequenze al di sotto di 60 Hz e agisce come meccanismo di raffreddamento per evitare il surriscaldamento. Questa porta non deve essere bloccata.
2. Acustica spazio interruttore: I monitor BX6 devono essere collocati ad almeno 30 cm dalla parete più vicina, dal soffitto o da qualsiasi altra superficie ampia e piatta. In realtà ciò può essere poco pratico a causa di limiti di spazio imposti dal proprio studio. Per questo motivo, i monitor BX6 sono dotati di un interruttore de acústica de spazio. Questo interruttore compensa per il collocamento vicino alle pareti.

Suggerimento: lasciare almeno 7 cm di spazio tra la parte posteriore dell'altoparlante e la parete per lasciar "respirare" correttamente la porta posteriore. Collocare l'altoparlante a meno di 7 cm può influire negativamente sulla risposta delle basse frequenze.

1. Controllo volume: Utilizzare il controllo del volume per impostare il livello di pressione Sonora in uscita in base ai livelli richiesti.
2. Interruttore di alimentazione: consente di accendere e spegnere l'alimentazione dei monitor.
3. Presa di alimentazione: Accetta il cavo di alimentazione a tre poli scollegabile che serve per alimentare il monitor.
4. Portafusibile: Alloggio per il fusibile principale esterno.
5. Selettore di tensione: Offre 2 selezioni - 115V c.a. e 230V c.a. e deve essere impostato in base alla tensione in uso nel paese o nella regione in cui viene utilizzato il monitor. L'impostazione a 115V è corretta per gli USA, mentre quella a 230V viene utilizzata in gran parte di paesi europei.

Pannello frontale

Il pannello frontale dispone di un LED di alimentazione che indica se gli altoparlanti sono accesi o spenti.

1. LED di alimentazione
2. Driver alta frequenza (tweeter)
3. Driver bassa frequenza (woofer)

Installazione

Per ottenere prestazioni ottimali dai BX6 Carbon, leggere attentamente quanto segue prima dell'installazione.

Precauzioni

• Manipolazione: Non toccare mai i coni degli altoparlanti. I BX6 Carbon sono stati imballati in modo sicuro, quindi è necessaria particolare attenzione al momento dell'estrazione dei monitor dalla scatola. Per evitare possibili danni agli altoparlanti, afferrare entrambi i lati del monitor allo scopo di estrarlo dalla scatola. Evitare di toccare i coni degli altoparlanti anche dopo aver estratto i monitor della scatola.
• Utilizzo corretto dell'alimentazione: Poiché i BX6 Carbon contengono un proprio amplificatore, quest'ultimo deve essere collegato a una presa elettrica mediante il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, assicurarsi che il selettore di tensione presente nel pannello posterior degli altoparlanti sia stato impostato nella posizione appropriata, come descritto in precedenza in questo manuale.
  ATTENZIONE! L'uso di una tensione inadeguata può comportare condizioni pericolose e/o danni a componenti degli altoparlanti non coperti dalla garanzia.
• Collegamenti: È possibile collegare l'ingresso XLR bilanciato o l'ingresso TRS bilanciato/sbilanciato di ciascun monitor BX6 Carbon alle uscite corrispondenti di preamplificatore, computer o mixer. È consigliato l'utilizzo di cavi bilanciati o sbilanciati di alta qualità per i collegamenti in ingresso. Spegnere SEMPRE l'alimentazione degli BX6 Carbon e abbassare al minimo il volume prima di eseguire i collegamenti.

Configurazione

La configurazione e il posizionamento dei monitor BX6 Carbon su supporti per altoparlanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparlanti. Avvalersi dei seguenti suggerimenti per ottenere le migliori prestazioni dei monitor BX6 Carbon.

Suggerimento: Se possibile, collocare i monitor BX6 Carbon su appositi supporti invece che su banco. I banchi tendono a risuonare alle basse frequenze e possono influire negativamente sulla risposta ai bassi dei monitor. Se non è possibile adottare appositi supporti per altoparlanti per motivi di spazio e si nota un accumulo nei bassi, provare a collocare i monitor un pad isolante per disaccoppiare acusticamente i monitor dal banco.

Collegamento bilanciato XLR

Assicurarsi che l'interruttore di alimentazione del BX6 Carbon sia stato disattivato e che il controllo del volume sia stato abbassato al minimo. Collegare l'estremità maschio di un cavo bilanciato XLR all'ingresso bilanciato del BX6 Carbon (fare riferimento al diagramma seguente per il collegamento bilanciato).

Collegamento TRS bilanciato / sbilanciato

Assicurarsi che l'interruttore di alimentazione del BX6 Carbon sia stato disattivato e che il controllo del volume sia stato abbassato al minimo. Collegare un cavo bilanciato TRS o un cavo sbilanciato TS all'ingresso TRS del BX6 Carbon (fare riferimento al diagramma seguente per il collegamento TRS).

Collegamento alle uscite del preamplificatore o del computer

Prima di effettuare il collegamento, assicurarsi che l'alimentazione degli impianti d'uscita sia stata disattivata. Collegare il cavo XLR bilanciato, TRS bilanciato o TS sbilanciato ai connettori di uscita corrispondenti di preamplificatore, computer o mixer.

Posizionamento degli altoparlanti

Il posizionamento degli altoparlanti rappresenta una delle procedure più importanti per consentire un monitoraggio preciso del suono. Per sfruttare al massimo le capacità di monitoraggio dei BX6 Carbon, è necessario un ambiente di ascolto appropriato e un posizionamento corretto. Fare riferimento a quanto segue per posizionare in modo corretto i BX6 Carbon.

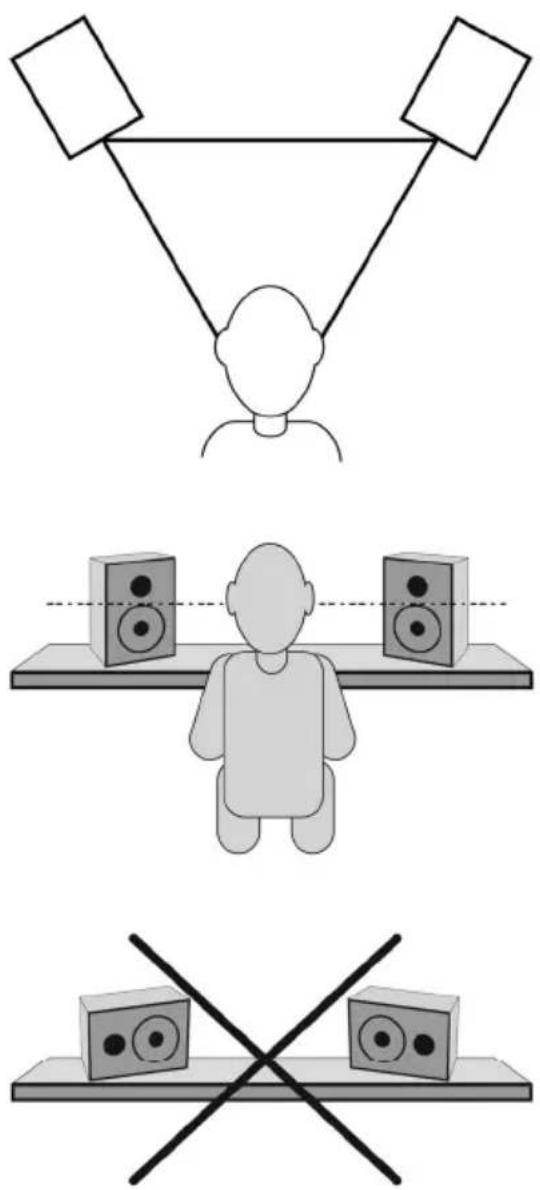

1. In generale, le due unità e l'ascoltatore dovrebbero essere allineati in modo da formare un triangolo regolare. Fare riferimento al diagramma seguente.
2. Posizionare i monitor in modo che la parte superiore dei woofer sia a livello delle orecchie in un ambiente di ascolto normale. Fare riferimento al diagramma seguente.
3. Posizionare i monitor BX6 Carbon verticalmente con il woofer in basso. Non è infatti consigliato posizionare i monitor orizzontalmente.

Nota: NON frapporre ostacoli che possano bloccare il flusso d'aria vicino ai monitor. Rimuovere anche eventuali materiali riflettenti quali vetri, specchi o metallo dall'ambiente di monitoraggio. POSIZIONARE QUESTO TIPO DI MATERIALI LONTANO DAL PERCORSO DEL SUONO PROVENIENTE DAI BX6 Carbon.
