AV32 - Altoparlante M-AUDIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor attivo da scrivania con amplificatore integrato
Marca	M-Audio
Modello	AV32
Dimensioni approssimative (A x L x P)	240 mm x 150 mm x 180 mm (per altoparlante)
Peso approssimativo	2,5 kg per altoparlante
Alimentazione	100-240 V AC, 50/60 Hz via cavo IEC
Potenza amplificatore	20 W per canale (stima)
Altoparlante bassi (woofer)	3 pollici (7,62 cm) con cono in carta trattata con polipropilene e bobina ad alta temperatura
Altoparlante acuti (tweeter)	1 pollice (2,54 cm) a cupola in policarbonato con smorzamento integrato
Tipo di altoparlante	Bass-reflex (evento posteriore)
Materiale del cabinet	MDF (pannelli di fibra a media densità) con rinforzi interni
Ingressi audio	2x RCA (posteriore), 1x Aux stereo 3,5 mm (anteriore)
Uscita audio	1x Cuffie stereo 3,5 mm (anteriore)
Collegamento altoparlante	Morsetti a molla (rosso/nero) per cavo altoparlante incluso
Controllo	Volume rotativo (anteriore) con interruttore on/off
Accessori inclusi	Cuscinetti acustici antiscivolo, cavo di alimentazione, cavo stereo 3,5 mm, cavo 3,5 mm a RCA, cavo altoparlante, guida all'uso
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto. Evitare liquidi e aerosol.
Sicurezza	Non ostruire l'evento posteriore; non esporre a umidità; utilizzare il cavo di alimentazione incluso.
Parti di ricambio e riparabilità	Contattare il servizio di supporto M-Audio per qualsiasi riparazione; non sono disponibili parti di ricambio al dettaglio.

Domande frequenti - AV32 M-AUDIO

Qual è la potenza degli altoparlanti AV32?

La potenza non è esplicitamente indicata nel manuale, ma si stima circa 20 watt per canale per un ascolto ravvicinato.

Come collegare gli altoparlanti AV32 a un computer?

Utilizzare il cavo 3,5 mm stereo incluso: collegare la presa 3,5 mm all'uscita cuffie o linea del computer, e l'altra estremità all'ingresso Aux anteriore degli altoparlanti.

Posso collegare due sorgenti audio contemporaneamente?

Sì, gli AV32 hanno ingressi RCA posteriori e un ingresso Aux anteriore. Il volume influisce su entrambi gli ingressi simultaneamente.

Come utilizzare l'uscita cuffie?

Collega le tue cuffie alla presa cuffie 3,5 mm anteriore. Questo disattiva automaticamente l'audio degli altoparlanti.

Qual è il diametro del woofer e del tweeter?

Il woofer è di 3 pollici (7,62 cm) e il tweeter è di 1 pollice (2,54 cm).

Gli altoparlanti AV32 sono schermati magneticamente?

Il manuale non menziona la schermatura magnetica. Si consiglia di tenerli lontani da schermi di computer e supporti magnetici.

Come migliorare la qualità dei bassi?

Posizionare gli altoparlanti sui cuscinetti isolanti inclusi ed evitare di appoggiarli al muro. Si consiglia un posizionamento ad almeno 1 metro dal muro.

Posso utilizzare gli AV32 in orizzontale?

È preferibile posizionarli verticalmente per una migliore immagine stereo. Se necessario, il tweeter deve essere rivolto verso l'interno.

Cosa fare in caso di ronzio?

Verificare le connessioni dei cavi audio e di alimentazione. Evitare di far passare i cavi audio vicino ai cavi di alimentazione.

Dove trovare il manuale completo o supporto tecnico?

Il manuale è disponibile sul sito m-audio.com. Per assistenza, visitare m-audio.com/support.

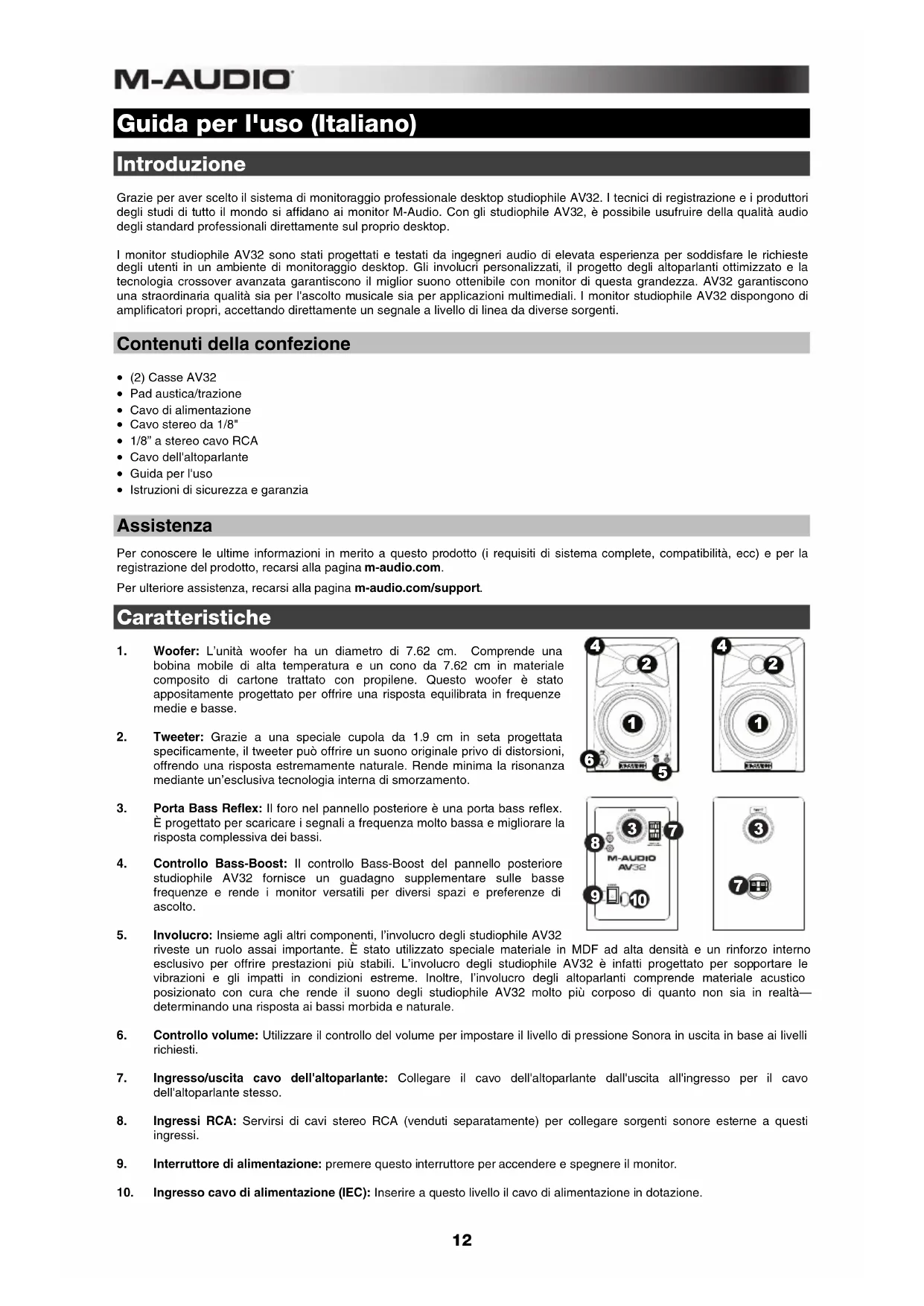

MANUALE UTENTE AV32 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Graie per aver scelto il system di monitoraggio professionale desktop studiophile AV32. I tecnici di registrazione e i prodotti degli studi di tutto il mondo si affidano ai monitor M-Audio. Con gli studiophile AV32, è possibile usfuquire della qualità audio degli standard professionali direttamente sul proprio desktop.

I monitor stadiophile AV32 sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio desktop. Gli involucri personalizzati, il progettoto degli altoparlanti ottimizzato e la technologia crossover avanzata garantiscono il miglior suono ottenibile con monitor di questa grandezza. AV32 garantiscono una straordinaria qualita sua per l'ascolto musicale sua per applicazioni multimediai. I monitor stadiophile AV32 dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse sorgenti.

Conteni della confezione

(2) Casse AV32
- Pad austica/trazione
- Cavo di alimentazione
Cavo stereo da 1/8"
1/8" a stereo cavo RCA
Cavo dell'altoparlante
- Guida per l'uso
- Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di systema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina m-audio.com.

Per ulteriori assistenza, recarsi alla pagina m-audio.com/support.

Caratteristiche

1. Woofer: L'unità woofer ha un diametro di 7.62 cm. ComPREnde una bobina mobile di alta temperatura e un cono da 7.62 cm in materiale composito di cartone trattato con propilene. Questo woofer è stato appositamente progettato per offrir une risposta equilibrata in frequenze medie e basse.
2. Tweeter: Grazie a una speciale cupola da 1.9 cm in seta progettata specificamente, il tweeter più offrire un suono originale privo di distorsioni, offrendo una risposta estremamente naturale. Rende minima la risonanza mediana un'esclusiva Tecnologia interna di smorzamento.
3. Porta Bass Reflex: Il foro nel pannello posteriore è una porta bass reflex. É progettato per scaricare i segnali a frequenza molto Bassa e migliorare la risposta complessiva dei bassi.
4. Cont rollo Bass-Boost: Il contro llo Bass-Boost del pannello posteriore studiophile AV32 fornisce un guadagno supplementare sulle basse frequenze e rende i monitor versatili per diversi spazi e preferenze di ascolto.
5. Involucro: Insiemeaglialiorcomponenti,linvolucro degli studiophileAV32 rivesto un ruolo assai importante.Estatoutilizzato speciale materiale in MDF ad alta densita e un rinforzo interno esclusivo per offre prestazioni piu stabili.L'involucro degli studiophile AV32 è infatti progettato per sopportare le vibrazioni e gli impatti in condizioni estreme.Inoltre,l'involucro degli altoparlanti comprende materiale acustico posizionato con cura che rende il suono degli studiophile AV32 molto più corposo di quanto non sua in realta-determinandouna risposta ai bassi morbidae naturale.
6. Controllo volume: Utilizzare il controllo del volume per impostare il livello di pressione Sonora in uscita in base ai livelli richiesti.
7. Ingresso/uscita cavo dell'altoparlante: Collegare il cavo dell'altoparlante dall'uscita all'ingresso per il cavo dell'altoparlante stesso.
8. Ingressi RCA: Servirsi di cavi stereo RCA (venduti separamente) per collegare sorgenti sonore esterne a quosti ingressi.
9. Interruttore di alimentazione: premere quello interrottore per accendere e spegnere il monitor.
10. Ingresso cavo di alimentazione (IEC): Inserire a quello livello il cavo di alimentazione in dotazione.

Configurazione

La configurazione e il posizionamento dei monitor AV32 su supporti per altoparanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparanti. Avvalersi dei seguenti suggerimenti per ottenere gli migliorari prestazioni dei monitor AV32.

Suggerimento: Se possibile, collocare i monitor AV32 su apposti supporti invece che su banco. I bianchi tendono a risuonare alle basse frequenze e possono influire negativamente sulla risposta ai bassi dei monitor. Se non è possible adottare apposti supporti per altoparlanti per motivi di spazio e si notation un accumulo nei bassi, provare a collocare i monitor su pad isolante (incluse) per disaccoppiare acusticamente i monitor dal banco.

Precauzioni

• Collegamenti: collegare gli ingressi RCA dell'unità studiophile AV32 alle uscite corrispondenti della scheda audio del computer o della console di gioco. Si consiglia di utilizzato i cavi forniti (o cavi di qualità analoga o superiore) per tutti i collegamenti. Accertarsi che gli studiophile AV32 siano spenti prima di effettuare qualiasi collegamento.
• Utilizzato corretto dell'alimentazione: poiché gli studiophile AV32 contengono un proprio amplificatore, occorre collegarli a una presa elettrica utilizzando il cavo c.a. scollegabile fornito nella confezione. Prima di collegare l'alimentazione, accertarsi che l'interruttore di accensione sugli studiophile AV32 sa nella posizione off.
  Attenuatori di ingresso Acoustic/Traction: Per rendere minime le vibrazioni e massimizzare la stabilità fisica, si consiglia di utilizzato gli attenuatori acoustico/traction forniti sulla parte inferiore dei monitor studiophile AV32 e sulla parte inferiore dei supporti degli altoparlanti (se si scegli de utilizzazione i supporti).
• Connessione dei cavi degli altoparanti: Utilizzato il mini cavo trasparente incluso nella confezione degli studiophile AV32 per connettere gli altoparanti sinistro e destrotramite i morsetti nero/rosso posti sul retro di ciascun altoparlante.
  Collegamento alla sched audio del computer o ad altra periferica di uscita audio: Prima di collegare gli studiophile AV32, accertarsi che l'alimentazione del dispositivo di uscita sua spenta e che sua spenta anche quella delsystema studiophile AV32. Collegare il cavo RCA ai connettori di uscita corrispondenti della sched audio del computer, dellettore musicale portatile, ecc. E inoltre possibile utilizzato il cavo mini stereo da 1/8" per collegare un dispositivo audio secondario all'ingresso "Aux" sulla parte anteriore degli studiophile AV32.

Collocazione

Collocare i monitor a 1-1,5 metri di distanza l'uno dall'alto in modo che formino un triangolo equilatero rispetto alla propria posizione, se visti dall'alto. Angulari leggermente verso l'interno in modo che i driver siano rivolti verso l'ascoltatore.

In generale, consigliamo di collocarli ad almeno 1 metro alla parte più vicina e da altre superfici piane.

Suggerimenti:

Assicurarsi che studio e monitor siano equidistanti delle pareti da ciascun lato. Questo aiuta a garantire una giusta simmetria del segnale stereo.
Se possibile, collocare studio e monitor nel terzo "anteriore" della stanza. Ciò aiuta a impedire la formazione di riflessi delle frequenze di picco.
Se possiblo, collocare i monitor su supporti per altoparlante, anziche direttamente sul ravolo. I ripiani tendono a risuonare per simpatia a basse frequenze e posso n infloure negativamente sulla risposta dei bassi dei monitor Se non è possible utilizzato supporti per altoparlante, provare a collocare i monitor su pad isolanti per "disaccoppiare" acusticamente i monitor dal ripiano.
Utilizzare altri materiali fonoassorbenti (tappetini, gomma, ecc.) per evitare riflessi nella stanza.

Altezza

Posizionare i monitor in modo che siano paralleli al terreno e che le orecchie dell'ascoltatore vengano a trovarsi al centro tra woofer e tweeter.

Orientamento

Se possibile, collocare i monitor in posizione eretta: evitare di coricarli su un fianco. Il woofer e il tweeter sono allineati vertically e offriranno le migliorioni prestazioni quando i monitor sono in piedi. Se collocati sul fianco, si possono creare forti riflessi dalle superfici vicine, con un segmente aquilibrio dello spettro sonoro.

Se i monitor devono essere orientati orizzontalmente per motivi di spazio o di colpo d'occhio, collocarli in modo che i tweeter siano verso l'interno per migliorare l'imaging.
